Caractéristiques techniques	EMAX EH 5104 K - Four électrique, capacité 60 litres, puissance 2400 W, classe énergétique A.
Modes de cuisson	Chaleur tournante, grill, cuisson traditionnelle.
Dimensions	Dimensions extérieures : 60 cm (largeur) x 60 cm (hauteur) x 55 cm (profondeur).
Utilisation	Panneau de contrôle numérique, minuterie intégrée, éclairage intérieur.
Maintenance	Nettoyage facile grâce à la fonction de nettoyage par catalyse.
Sécurité	Verrouillage de sécurité, protection contre la surchauffe.
Informations générales	Garantie de 2 ans, manuel d'utilisation inclus.

FOIRE AUX QUESTIONS - EH 5104 K EMAX

Comment préchauffer le four EMAX EH 5104 K ?

Pour préchauffer le four EMAX EH 5104 K, sélectionnez la température souhaitée à l'aide du bouton de réglage de température et appuyez sur le bouton de mise en marche. Attendez que le témoin lumineux indique que le four a atteint la température.

Pourquoi mon four EMAX EH 5104 K ne chauffe-t-il pas ?

Vérifiez que le four est correctement branché et que la prise fonctionne. Assurez-vous également que le bouton de température est réglé et que le four est allumé. Si le problème persiste, contactez le service après-vente.

Comment nettoyer l'intérieur du four EMAX EH 5104 K ?

Pour nettoyer l'intérieur, utilisez un chiffon doux et une solution de nettoyage non abrasive. Évitez d'utiliser des produits corrosifs qui pourraient endommager le revêtement. Assurez-vous que le four est éteint et refroidi avant de procéder au nettoyage.

Le four EMAX EH 5104 K émet un bruit étrange. Que dois-je faire ?

Un bruit léger peut être normal en raison des ventilateurs ou des éléments chauffants. Cependant, si le bruit est fort ou inhabituel, éteignez le four immédiatement et vérifiez la présence d'objets coincés ou de défaillances visibles. Si le problème persiste, contactez un professionnel.

Comment régler la minuterie sur le four EMAX EH 5104 K ?

Pour régler la minuterie, tournez le bouton de minuterie jusqu'à la durée souhaitée. Le four émettra un signal sonore lorsque le temps sera écoulé. Assurez-vous que le four est allumé pour que la minuterie fonctionne.

Quels types de plats puis-je cuire dans le four EMAX EH 5104 K ?

Le four EMAX EH 5104 K est conçu pour cuire une variété de plats, y compris des viandes, des légumes, des pâtisseries et des plats cuisinés. Consultez le manuel d'utilisation pour des recommandations spécifiques sur les temps de cuisson et les températures.

Comment savoir si le four EMAX EH 5104 K est prêt à l'emploi ?

Le four est prêt à l'emploi lorsque le témoin lumineux s'éteint, indiquant que la température souhaitée a été atteinte. Vous pouvez également utiliser un thermomètre de cuisine pour vérifier la température interne si nécessaire.

Que faire si la porte du four EMAX EH 5104 K ne se ferme pas correctement ?

Assurez-vous qu'il n'y a pas d'objets bloquant la porte et vérifiez que les charnières ne sont pas endommagées. Si la porte continue de ne pas se fermer correctement, il est conseillé de contacter un service technique.

MODE D'EMPLOI EH 5104 K EMAX

Merci et sincères félicitations pour lechioix que vous avez fait.

Ce nouveau produit, concu avec soin et fabriqué avec des matiers de toute première qualité, a été soigneusement testé pour satisfaire toutes vos exigences d'une cuisson parfaite.

Nous vous prions de bien vous pouvoir dire et suivre des simples instructions, que vous permettront d'atteindre d'excellents résultats des la première utilisation.

IL COSTRUTTORE
LE CONSTRUCTEUR

IMPORTANT

IMPORTANT

IMPORTANT

"Il est possible d'acceder à la plaque des caractéristiques du four même lorsque l'appareil est installé. Cette plaque, que l'on voit en ouvrant la porte, présente toutes les données d'identification de l'appareil qu'il est nécessaire de citer pour toute demande de pieces de rechange".

ES NL PTDE

PREMIERE UTILISATION

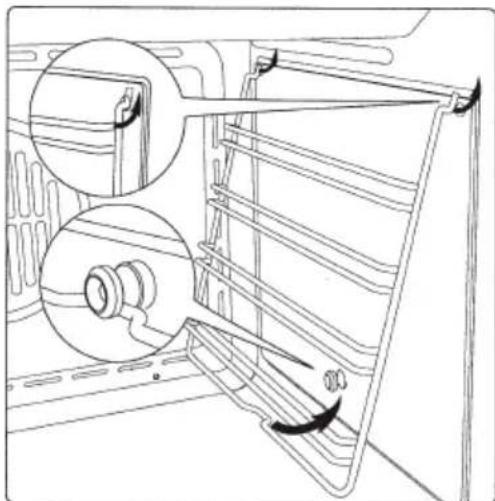

Le four doit être nettoyé à fond à l'eau et au savon, puis rince méticuleusement. Pour enlever les cadres latéraux dans les jours à parois lisses, procédér comme indiqué sur la figure.

Il convient de n'insérer la nourriture que lorsque le four a atteint la température préétablie, c'est-à-dire quand s'éteint le voyant lumineux.

Important:

A titre de précaution, avant d'effectuer toute opération de nettoyage du four qu'elle qu'elle soit, débrancher toujours la fiche de la prise de courant ou couper la ligne d'alimentation de l'appareil. Veiller à ne pas utiliser de substances acides ou alcalines (jus de citron, vinaigre, sel, tomate, etc.). Ne pas utiliser de produits à base de chlore, acides ou abrasifs, surtout pour le nettoyage des parois peintes.

ES NL PTDE

ERSTMALIGEBENUTZUNG

PRIMERA UTILIZACION

EERSTE GEBRUIK

PRIMEIRA UTILIZACAO

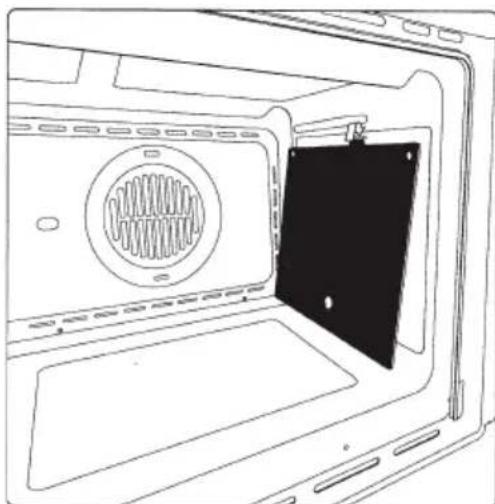

Nos jours à parois lissés peuvent être munis, à l'intérieur, de panneaux auto-nettoyants qui recouvent les parois.

Devant etre accroches sur les parois,avant les chassis lateraux,ces panneaux speciaux sont recouverts d'un email special catalytique microporeux qui provoque l'oxydation et I'evaporation graduelles des eclaboussures dhuile et de graisse qui sont ainsi eliminées pendant les cuissons a plus de 200^

Si le four n'est pas propre après la cuisson d'aliments tres gras,le faire fonctionner a vide a la temperature maximum pendant 60 minutes maximum.

Les panneaux autonettoyants ne doivent etre ni lavés, ni nettoyés avec des produits abrasifs ou des produits contenant des acides ou des alcalis.

ES NL PTDE

La documentation de cet apparéil est imprimée sur du papier blanchi, sans chlore ou sur du papier recyclé, de façon à contributor à la sauvégarde de l'environnement.

Les emballages sont concus pour ne pas nuire à l'environnement;ils peuvent etre récapurés ou recyclés, car il s'agit de produits ecologiques.

Le fait de recycler l'emballage permet de consommer moins de matieres premières et de réduire le volume des déchets industriels et domestiques.

ES NL PTDE

UMWELTVERTRÄGLICHKEIT

SYMBOLES DES FONCTIONS SUR LE COMMUTATEUR

Lampe du four (reste allumée pendant la marche).

Résistance inférieure.
Regulation du thermostat de 50^ C à MAX.

Résistance inférieure et supérieure. Reglage du thermostat de 50^ à MAX.

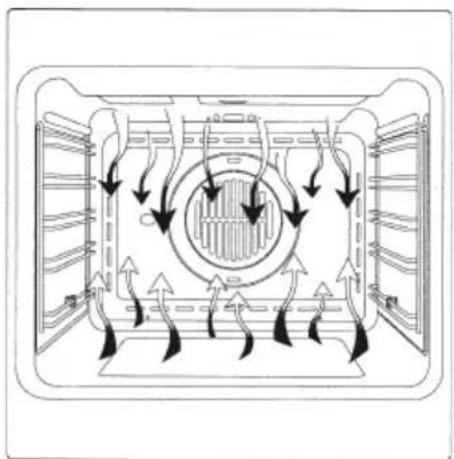

Résistance supérieure, inférieure avec ventilateur. Reglage du thermostat de 50^ a MAX.

Résistance circulaire avec ventilateur. Reglage du thermostat de 50^ C a MAX.

Ventilateur pour décongélation. Réglage du thermostat à 0^ .

Résistance inférieure avec ventilateur. Reglage du thermostat de 50^ à MAX.

Double resistance supérieure avec ventilateur (grill à grande surface). Reglage du thermostat de 50^ à 200^ .

Résistance supérieure (grill à grande surface et puissance réduite). Réglage du thermostat de 50^ à 200^

Résistance inférieure + Résistance circulaire avec ventilateur. Reglage du thermostat de 50^ C à MAX.

Système classique utilisant la chaleur supérieure et inférieure, indiqué pour la cuisson d'un seul plat.

Il convient de n'insérer la nourriture que lorsque le four a atteint la temperature préétablie, c'est-à-dire quand s'éteint le voyant lumineux.

Si, vers la fin de la cuisson, il est nécessaire d'augmenter la température inférieure ou supérieure, il faut placer le commutateur dans la position ajustate. On conseille d'ouvrir le moins possible la porte du four au cours de la cuisson.

ES NL PTDE

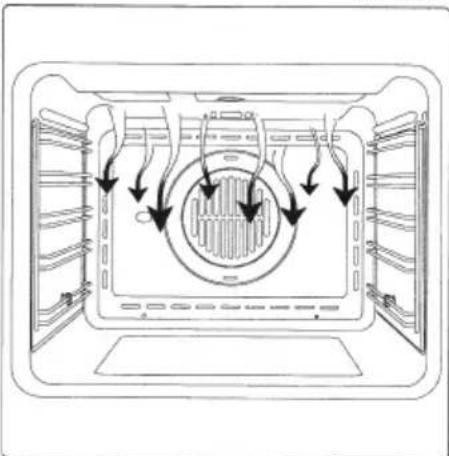

Avec ce type de cuisson, un ventilateur place dans la partie postérieure fait circuler l'air chaud à l'intérieur du four, en le repartissant uniformement. La cuisson se fait plus rapidement que par rapport à la cuisson conventionnelle. Le système se préte bien à la cuisson sur plusieurs étages et également d'aliments de différents types (poisson, viande, etc.)

SCONGELAMENTO

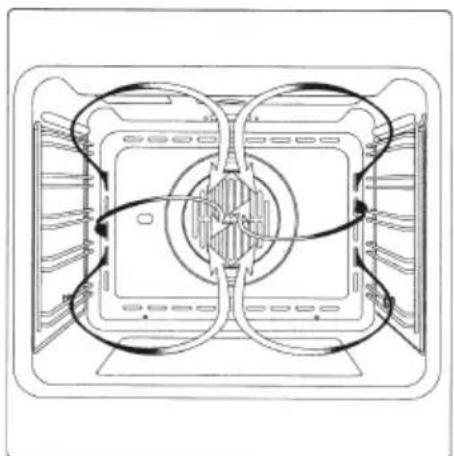

En selectionnant une des fonctions de cuisson ventilée et en reglant le thermostat sur zéro, le ventilateur fera circuler de l'air froid à l'intérieur du four, en provoquant de cette manière une décongélation rapide des alimentés congeles.

Le prechauffage n'est pas nécessaire; il est toute fois préféable d'y recourir pour la pâtisserie.

ES NL PTDE

UMLUFT BACKEN

Type de cuisson pour griller ou dorer les aliments.

Certains fours peuvent etre munis d'un moteur de piques et d'une broche pour la cuisson en rotissoire.

La grille portant l'aliment a cuire doit etre inseree a la le ou 2e position du dessus. Prechauffer pendant 5'.

Tourner le bouton du thermostat sur une temperature comprise entre 50^ et 200^ .

(si compris dans la fourniture) Le ventilateur est place sur la partie supérieure du four et create une circulation d'air de refroidissement à l'intérieur du meuble et à travers la portedu four lui-même.

Il se met en marche quand la partie externe du four atteint environ 60^

En allumant le four et en programmant le thermostat sur 200^ le ventilateur se met en marche après 10 minutes environ.

L'extinction du ventilateur se fait quand la partie externe du four descend sous 60^

Après une utilisation du four à 200^ , le ventilateur s'eteint après environ 30 minutes.

ES NL PTDE

GRILLEN

COCCION AL GRILL

BEREIDING MET GRILL

MODE GRIL

Dispositif permettant de regler la temperature de cuisson la plus indiquée pour les alimentes et pouvant etre regle de 50^ a 250^

REGOLATORE ENERGIA 0-11

COMMUTATORE 0-6

Dispositifs pour le réglage de la puissance des plaques électriques en fonte ou en vitrocéramique. En augmentant progressivement de 0-6 ou de 0-11, la fourniture de chaleur s'élevée.

CONTAMINUTI

Signaleur acoustique de 0-60 minutes. Tourner le bouton dans le sens des aiguilles d'une montre jusqu'à la position maximum, puis le remetre sur le temps désire.

TEMPORIZZATORE

Régler le bouton du commutateur et du thermostat sur la position et sur la température désirées.

Pour les cuissons à temps défini, tournier le bouton vers la droite en le réglant sur la durée prétable. Tourner le bouton dans le sens des aiguilles d'une montre jusqu'à la position maximum, puis le remettre sur le temps désiré. Ensuite, un signal sonore indique que le temps prévu s'est écoulé et le four cesse de fonctionner.

Pour la cuisson à temps indéfini. tourner le bouton vers la gauche en le mettant au niveau du symbole

ES NL PTDE

THERMOSTAT

Réglage de l'horloge

Appuyer en même temps sur les touches de durée et de fin de cuisson Stop et agir sur les touches +/- jusqu'au réglage de l'heure désirée.

Pour les cuissons à temps indéfini, appuyer sur la touche Manuel.

FONCTIONNEMENT SEMIAUTOMATIQUE DE DUREE DE CUISSON

Pour les cuissons à temps défini. Appuyer sur la touche de durée de cuisson et, à l'aide des touches +/-, régler le temps nécessaire pour la cuisson. Le temps préétabli étant écoué, le signal sonore retentit et le four s'arrête. Remetre le bouton du thermostat et du commutateur sur la position 0, puis appuyer sur la touche Manuel.

Pour les cuissons à temps défini, appuyer sur la touche de fin de cuisson Stop et, à l'aide des touches +/-, régler l'heure où l'on peut que le four)cesse de fonctionner. Le temps prétabli étant écoué, le signal sonore retentit et le four s'arrête. Remetre le bouton du thermostat et du commutateur sur la position 0, puis appuyer sur la touche Manuel.

ES NL PTDE

Pour les cuissons à temps défini, appuyer sur la touche de durée cuisson

et, à l'aide des touches +/-, régler le temps nécessaire à la cuisson. Appuyer sur la touche de fin de cuisson Stop et régler l'heure où l'on peut que le four s'arrête.

A la fin du programme, le symbole AUTO clignote et le signal sonore qui retentit alors doit être interrompu en appuyant sur n'importequelle touche.

CONTAMINUTI

Appuyer sur la touche du minuteur et seLECTIONner le temps de cuisson désire avec la touche + / - .Le temps pretabli étant ecoule, le signal sonore qui retentit alors peut etre interrompu en appuyant sur n'importe celle touche.

Il y a erreur de programmation si l'heure indiquee par l'horloge est comprise entre l'heure de début et l'heure de fin de cuisson. L'erreur est indiquée par un signal sonore et par le clignotement du symbole AUTO. L'erreur de programmation peut etre corrigee en modifiant la durée ou le temps de cuisson.

Un programme peut etre annulé en appuyant sur le bouton de fonctionnement manuel.

ES NL PTDE

AUTOMATIKBETRIEB

La lampe du four doit répondre à des caractéristiques bien précises :

a) structure adapté à de haute températures (jusqu'à 300 degrés)
b) alimentation: voir valeur V / Hz indiquée sur la plaquette d'identific. cation.

c) puissance 25W .
d) raccord de type E14

Avant de proceder à l'opération de remplacement, débrancher l'appareil du réseau d'alimentation,

• pour éviter tout endom-magement, placer dans le four un essuie de vaisselle,
• dévisser la protection en verre de la lampe,
• dévisser la lampe usée et la replacer par une nouvelle,
• remonter la protection en verre et enlever l'essue de vaisse,
• brancher à nouveau l'appareil au réseau d'alimentation

ES NL PTDE

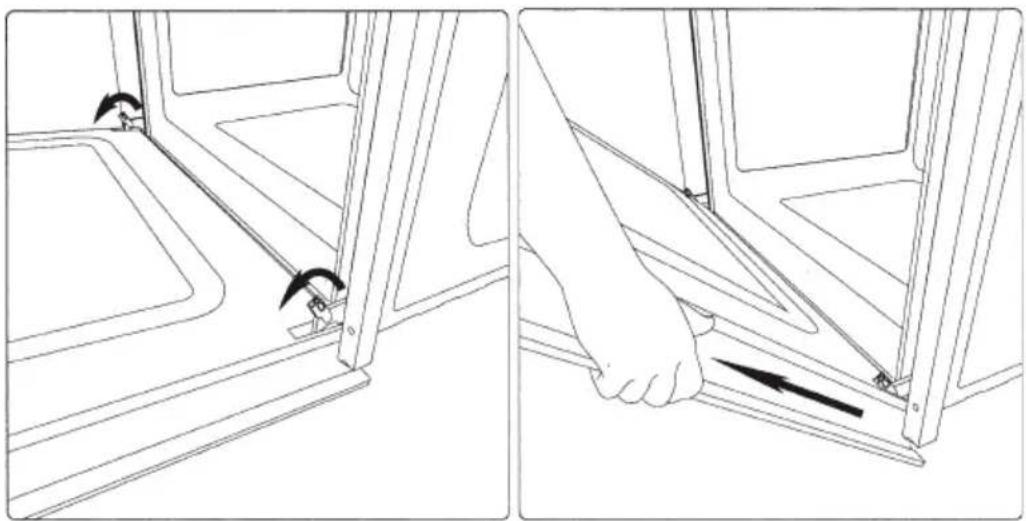

Le démontage de la portedu four peut etre effectuefacilement de la manieresuivante:

• ouvrir complètement la porte;

• lever les deux manettes indiquées sur la fig.;

• refermer la porte sur le premier cran d'arrêt déterminé par les deux manettes soulevées au préalable;

• lever la porte vers le haut et vers l'extérieur du four pour l'oter de son siege;

Pour remonter la porte, insérer les charnières dans les logements prevus à cet effet, puis remetre les deux manettes en position de fermeture.

ES NL PTDE

AUSBAUEN DER OFENTÜR

DESMONTAJE DE LA PUERTA DEL HORNO

DEMONTAGE VAN DE OVENDEUR

DESMONTAGEM DA PORTA FORNO

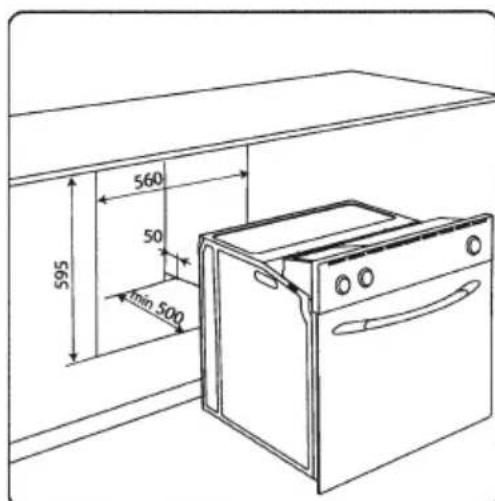

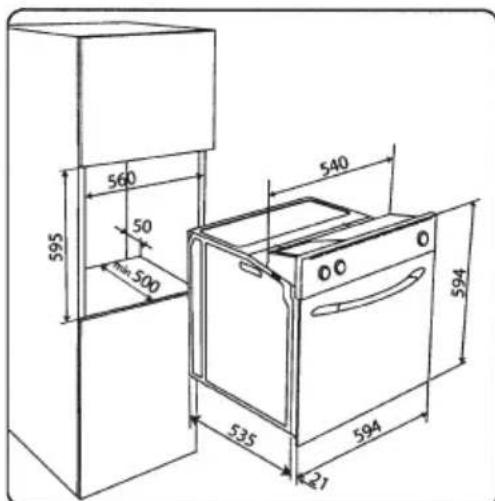

Encastrement du four

Le four peut etre instalé sous un plan de cuisson ou dans une colonne. Les dimensions de l'encastrement doivent correspondre a celles qui sont indiquees sur la figure.

Le matériel avec lequel le meuble est réalisé doit être en mesure de résister à la chaleur. Le four doit être centré par rapport aux parois du meuble et fixé avec les vis et les douilles fournies à cet effet.

Pour associer le four avec les plans de cuisson polyvalents à gaz et combinés électriques, voir les instructions jointes.

ES NL PTDE

FÜR DEN INSTALLATEUR

PARA EL INSTALADOR:

VOOR DE INSTALLATEUR

PARAO INSTALADOR

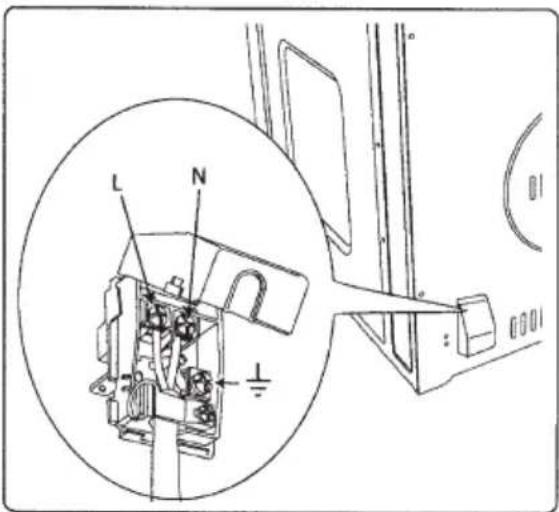

Avant d'effectuer le branchement electrique, s'assurer que:

• les caractéristiques de l'in-stallation permettent de respecter ce qui est indiquésur la plaque d'identifica-tion qui est appliquée sur le devant du four;

• l'installation est munied d'un raccordement à la prise de terre conforme aux normes et aux dispositions prévues par la loi. La mise à la terre est obligatoire aux termes de la loi.

Le cable ne doit en aucun cas atteindre une températe supérieure de plus de 50^ C par rapport à la températe ambiente.

Si un apparéil fixe n'a pas de cordon d'alimentation et de fiche ou d'autre dispositif assurant la déconnexion du secteur, avec une distance d'ouverture des contacts

TIPI E DIAMETRO MINIMO DEI CAVI CABLE TYPES AND MINIMAL DIAMETERS TYPES ET DIAMÈTRE MINIMAUX DES CÂBLES
	SASO
H05RR-F 3x1,5 mm²	H05RR-F 3x2,5 mm²
H05VV-F 3x1,5 mm² H05	5VV-F 3x2,5 mm²
H05RN-F 3x1,5 mm² H05	5RN-F 3x2,5 mm²
H05V2V2-F 3x1,5 mm² H05	5V2V2-F 3x2,5 mm²

ES NL PTDE

STROMANSCHLUSS

CONEXION ELECTRICA

permettant une déconnexion complète dans les conditions de la catégorie de surtension III, ces dispositifs de déconnexion doivent être prévus dans le réseau d'alimentation conformément aux normes d'installation.

La prise ou l'interrupteur omnipolaire doit pouvoir etre atteint facilement lorsque I'appareil est instalé.

N.B. Le fabricant decline toute responsabilité si les indications représentées dans ce document et les normes adoptées habituellément en matière de prévention des accidents du travail ne sont pas respectées.

ES NL PTDE

Le contenu duprésent manuel est générique et certaines des fonctions qui y sont décrites pourraient ne pas être disponibles sur votre produit.

Dans un souci constant d'amélioration qualitive, le constructeur se réserve la possibilité d'apporter à ses produits les modifications utiles, sans compromètement ses caractéristiques essentielles.

Le constructeur décline toutes responsabilité pour d'eventuelles inexactitudes contenues dans cette notice, imputables à des erreurs d'impression ou de transcription.
