Type de produit	Amplificateur stéréo
Marque	Skytec
Modèle	SPL1000EQ
Puissance de sortie max. @ 4 Ω	2 × 500 W
Puissance de sortie max. @ 8 Ω	2 × 350 W
Impédance de charge min.	4 Ω
Connecteurs d'entrée	6 × RCA + Jack stéréo 3,5 mm (façade)
Connecteurs de sortie	Bornier
Sensibilité d'entrée	775 mV
Impédance d'entrée	10 kΩ min.
Bande passante	20 Hz – 20 kHz ± 3 dB
Distorsion (THD+N)	< 0,5 %
Rapport signal/bruit	> 95 dB
Égaliseur	3 bandes (Low, Mid, High)
Indicateurs	Power, Signal, Clip
Alimentation	220–240 VAC / 50 Hz
Fusible	T4A
Dimensions (L × P × H)	482 × 290 × 88 mm
Poids	4,8 kg
Entretien et nettoyage	Dépoussiérer avec un chiffon sec ; ne pas utiliser d'aérosols.
Sécurité	Protection auditive (85 dB max.), ne pas surcharger, ne pas ouvrir.
Pièces détachées / réparabilité	Aucune pièce remplaçable par l'utilisateur ; réparation par technicien qualifié.
Fonctions principales	Amplification stéréo, égaliseur 3 bandes, sélecteur d'entrée (PC/MP3/TV/CD), entrée MP3 en façade.

FOIRE AUX QUESTIONS - SPL1000EQ Skytec

Comment brancher des enceintes sur le SPL1000EQ ?

Utilisez des câbles de haut-parleur de bonne qualité. Connectez le + de l'enceinte au + du bornier de sortie (canal A ou B), et le - au -. Respectez la polarité pour une qualité sonore optimale. Assurez-vous que l'impédance de l'enceinte est d'au moins 4 Ω.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché sur une prise secteur 220-240 VAC. Contrôlez le fusible situé à l'arrière (modèle T4A). Si le fusible est grillé, remplacez-le par un identique. Si le problème persiste, contactez un technicien qualifié.

Comment éviter le clipping (saturation) ?

Le clipping se produit lorsque le signal d'entrée est trop élevé. Si la LED Clip s'allume ou clignote, réduisez le volume de la source ou le gain de l'amplificateur. Réglez l'égaliseur modérément pour éviter de saturer l'étage de sortie.

Puis-je utiliser des enceintes de 2 Ω ?

Non, l'impédance de charge minimale est de 4 Ω. L'utilisation d'enceintes de 2 Ω peut endommager l'amplificateur et annuler la garantie.

Comment nettoyer l'appareil ?

Dépoussiérez régulièrement le boîtier avec un chiffon sec et non pelucheux. N'utilisez jamais d'aérosols de nettoyage, de solvants ou de produits liquides. Évitez l'humidité.

Pourquoi le fusible saute-t-il souvent ?

Cela peut indiquer un court-circuit dans les enceintes ou un câble défectueux. Vérifiez les connexions et l'impédance. Si le problème persiste, l'amplificateur peut être défectueux ; faites-le réviser par un technicien.

Que faire si la LED Clip reste allumée en permanence ?

Réduisez immédiatement le volume. Une LED Clip constamment allumée indique une surcharge qui peut endommager les haut-parleurs ou l'amplificateur. Baissez le gain ou l'égalisation.

Puis-je brancher un lecteur MP3 directement ?

Oui, utilisez l'entrée Jack stéréo 3,5 mm située en façade. Sélectionnez la source MP3 avec le sélecteur avant. Réglez le volume du lecteur MP3 à un niveau modéré.

L'amplificateur chauffe-t-il normalement ?

Oui, un échauffement modéré est normal. Assurez-vous que l'appareil est placé dans un endroit bien ventilé et qu'aucun objet n'obstrue les grilles d'aération. En cas de chauffe excessive, réduisez le volume ou faites vérifier l'appareil.

Comment régler l'égaliseur pour un son optimal ?

Utilisez les potentiomètres Low, Mid et High pour ajuster les fréquences graves, médiums et aiguës. Commencez par une position neutre (12h) puis ajustez selon vos goûts et l'acoustique de la pièce. Évitez les réglages extrêmes pour prévenir la distorsion.

MODE D'EMPLOI SPL1000EQ Skytec

Nous vous remercions pour l'achat de cet amplificateur SPL

Lire attentivement le mode d'emploi avant la première mise en service.

CONSIGNES DE SECURITE:

• Protection de l'ouïe:
  Des haut-parleurs peuvent générer une pression acoustique très forte qui risque d'endommager l'ouïe des utilisateurs, du personnel et du public. Veillez à ce que la pression sonore ne dépasse jamais 85dB.
• Assurez-vous que l'amplificateur est éteint lorsque l'enceinte est branchée ou débranchée.
• Ne pas surcharger l'amplificateur ni les haut-parleurs afin d'éviter d'endommager les composants.
• Ne pas brancher ni débrancher l'appareil avec les mains mouillées.
• Si la fiche et/ou la cordon secteur sont endommagés, il faut les faire remplacer par un technicien qualifié.
• Branchez l'appareil sur une prise de terre (220-240Vac/50Hz) protégé par un fusible de 10-16A.
• Pendant un orage ou lorsque l'appareil n'a pas été utilisé pendant une durée prolongée, débranchez-le du secteur. La règle s'applique : Débrancher du secteur lorsque l'appareil n'est pas en service.
• Lorsque l'appareil n'a pas été utilisé pendant une durée prolongée, de l'eau de condensation peut se former. Attendez que l'appareil ait atteint la température ambiante avant de le mettre sous tension. Ne jamais utiliser l'appareil dans une pièce humide ou à l'extérieur.
• Pendant le fonctionnement, le boîtier peut devenir très chaud. Ne pas toucher pendant le fonctionnement ni immédiatement après l'arrêt.
• Ne pas utiliser d'aérosols de nettoyage pour les commutateurs. Les résidus de ces aérosols provoquent des dépôts de poussière et de graisse. En as de dysfonctionnement, demandez l'avis à un spécialiste.

• Ne pas forcer les contrôles

• Ne pas placer une flamme ouverte (bougies, etc.) sur ou à côté du boîtier – RISQUE D'INCENDIE

• Assurez-vous que l'amplificateur est placé sur une surface stable et solide.
• Ne pas poser des liquides sur l'amplificateur. Protégez-le contre l'humidité qui réduit considérablement sa durée de vie.
• Si l'appareil est endommagé au point que des composants internes sont visibles, NE PAS brancher l'appareil sur le secteur et NE PAS le mettre sous tension. Contactez votre revendeur.
• Ne jamais essayer de réparer l'appareil vous-même. Il ne contient aucune pièce remplaçable par l'utilisateur. Toutes les réparations doivent être effectuées par un technicien qualifié.
• Réglez le volume au minimum avant de mettre l'amplificateur sous tension.
• Tenir hors de la portée des enfants.
• Eteignez l'appareil avant de le débrancher du secteur et/ou d'un autre équipement. Débranchez tous les câbles et cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur ne peut pas être endommagé lorsque des personnes marchent dessus. Vérifiez le cordon secteur avant chaque utilisation.

Protection de l'environnement : Recyclez les matériaux d'emballage chaque fois que c'est possible.

Ne pas jeter un appareil en fin de vie aux ordures ménagères mais amenez-le à un point de collecte. Une grande partie de ses composants est recyclable.

N'effectuez jamais de réparations vous-mêmes sous peine d'invalider la garantie. Ne pas modifier l'appareil. La garantie ne couvre pas les dommages survenus à la suite d'une mauvaise utilisation de l'appareil ou du non-respect des avertissements et consignes contenus dans ce manuel. SkyTronic décline toute responsabilité pour des accidents et blessures survenus à la suite du non-respect des consignes de sécurité et avertissements contenus dans ce manuel. Ceci s'applique également aux conséquences indirectes quel qu'elles soient.

CONNEXIONS:

Vérifiez tout d'bord les caractéristiques techniques de votre amplificateur afin de savoir s'il convient à votre enceinte, notamment en termes de puissance et d'impédance. Vérifiez si l'amplificateur est éteint avant de brancher l'enceinte. ATTENTION ! Les polarités (+ et −) doivent correspondre. Connectez les fils de la même couleur sur le même signe de chaque côté donc, branchez le + de l'enceinte sur le + de l'amplificateur. Si les connexions sont inversées, la qualité du son en souffre. Utilisez uniquement des câbles de haut-parleurs de bonne qualité qui conviennent à la puissance et à la distance entre l'amplificateur et l'enceinte.

Description

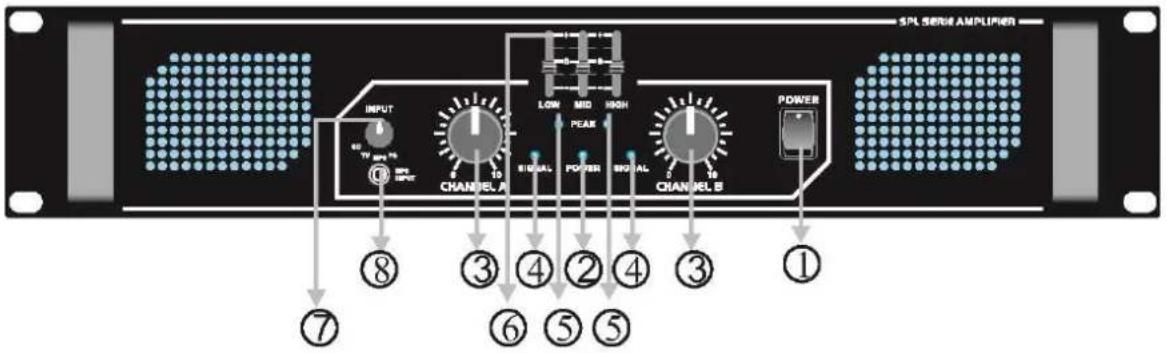

Façade

SPL SENSE AMPLIFIER INPUT 40 Wbps 75 @ SRL SPLIT CHANNEL A 8 10 LOW MID HIGH PEAK SIGNAL POWER SIGNAL CHANNEL B 3 10 POWER ⑦ ⑧ ③ ④ ② ④ ③ ① ⑥ ⑤ ⑤

1. Interrupteur M/A
2. Voyant de tension
3. Contrôle de volume canal A & B
4. LED signal canal A & B
5. Indicateur de clipping
6. Egaliseur à 3 bandes
7. Sélecteur d'entrée
8. Entrée MP3

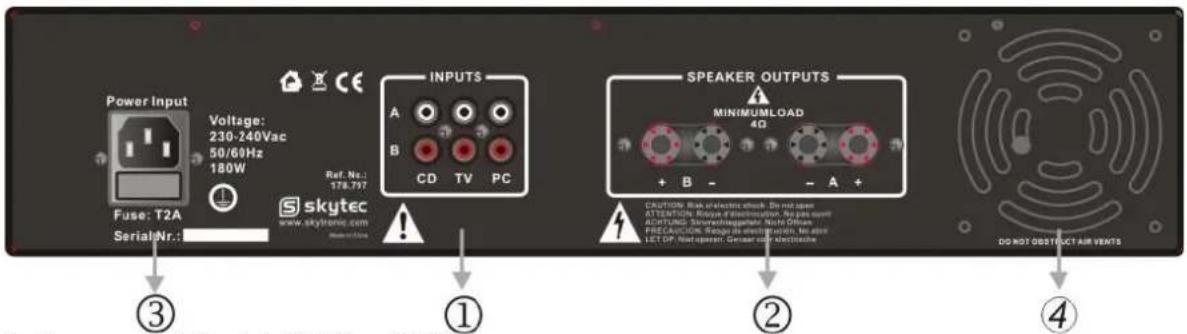

Arrière

1. Canaux d'entrée A & B (fiches RCA)
2. Sortie canal A & B
3. Alimentation secteur & porte-fusible
4. Ventilateur uniquement Seuls les modèles de spl700EQ

FONCTIONNEMENT

1. Branchez le système d'enceintes (charge Minimum 4 Ohms) d'une puissance suffisante sur les fiches de sortie de l'amplificateur.
2. Branchez la sortie du téléviseur, lecteur DVD, ordinateur, table de mixage (ou de toute autre source de signal appropriée) sur les fiches d'entrée de l'amplificateur. En façade, vous pouvez brancher votre lecteur MP3 au moyen d'un cordon jack stéréo 3,5mm.
3. Branchez le cordon d'alimentation sur le secteur.
4. Sélectionnez la source appropriée au moyen du sélecteur en façade (PC - MP3 - TV - CD).
5. Baissez les contrôles de gain au minimum et mettez l'amplificateur sous tension.
6. Réglez les contrôles de volume sur le niveau désiré. NOTE: Si le signal d'entrée audio est trop élevé, le son sera déformé et l'indicateur CLIP s'allume. Si la LED Clip est en permanence allumée ou clignote, vous devez réduire le niveau.
7. Réglez le son avec les égaliseurs. Ils peuvent compenser les différences en qualité sonore dans le matériel de source ou les différences dans l'acoustique de la pièce. Chaque égaliseur possède sa propre amplification ou réduction pour les hautes, moyennes et basses fréquences.

Pour un fonctionnement fiable et sans problème, respectez les points suivants:

• Tous les branchements d'entrée et de sortie doivent être bien faits et fermes.
• La puissance des haut-parleurs doit convenir à la sortie de l'amplificateur.
• Placez l'amplificateur toujours à un endroit bien ventilé.
  • Evitez des chocs violents
• Ne pas brancher ou débrancher les haut-parleurs pendant le fonctionnement de l'amplificateur afin de ne pas l'endommager gravement.

CARACTERISTIQUES TECHNIQUES

		SPL500EQ	SPL700EQ	SPL1000EQ	SPL1500EQ	SPL2000EQ
Puissance de sortie max.@ 4 Ohms		2x 250W	2x 350W	2x 500W	2x 750W	2x 1000W
Puissance de sortie max.@ 8 Ohms		2x 200W	2x 250W	2x 350W	2x 500W	2x 750W
Impédance de charge minimum		4 Ohm
Connecteurs	Entrée	6x fiches RCA & Jack stereo 3.5mm
	Sortie	Bornier
Sensibilité d'entrée		775 mV
Impédance d'entrée		10 K min.
Bande passante		20 Hz - 20 KHz ±3 dB
THD +N		< 0.5 %
Rapport S/B		>95 dB
Cross-talk		>82dB at 1KHz
Indicateurs		Clip / Signal / Power
Alimentation secteur		220~240 Vac(Euro) / 50 Hz
Fusibles		T1A	T2A	T4A	T4A
Dimensions (L X P X H)		482 X 290 X 88mm
Sensibilité d'entrée		3,5kg	4,2kg	4,8kg	5,4kg	6kg
