SPL1000EQ - Equipo de DJ Skytec - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador estéreo
Marca	Skytec
Modelo	SPL1000EQ
Potencia de salida máx. @ 4 Ω	2 × 500 W
Potencia de salida máx. @ 8 Ω	2 × 350 W
Impedancia de carga mín.	4 Ω
Conectores de entrada	6 × RCA + Jack estéreo de 3,5 mm (frontal)
Conectores de salida	Regleta de conexión
Sensibilidad de entrada	775 mV
Impedancia de entrada	10 kΩ mín.
Ancho de banda	20 Hz – 20 kHz ± 3 dB
Distorsión (THD+N)	< 0,5 %
Relación señal/ruido	> 95 dB
Ecualizador	3 bandas (Low, Mid, High)
Indicadores	Power, Signal, Clip
Alimentación	220–240 VCA / 50 Hz
Fusible	T4A
Dimensiones (L × P × A)	482 × 290 × 88 mm
Peso	4,8 kg
Mantenimiento y limpieza	Quitar el polvo con un paño seco; no usar aerosoles.
Seguridad	Protección auditiva (85 dB máx.), no sobrecargar, no abrir.
Piezas de repuesto / reparabilidad	Ninguna pieza reemplazable por el usuario; reparación por técnico calificado.
Funciones principales	Amplificación estéreo, ecualizador de 3 bandas, selector de entrada (PC/MP3/TV/CD), entrada MP3 frontal.

Preguntas frecuentes - SPL1000EQ Skytec

¿Cómo conectar altavoces al SPL1000EQ?

Utilice cables de altavoz de buena calidad. Conecte el + del altavoz al + de la regleta de salida (canal A o B), y el - al -. Respete la polaridad para una calidad de sonido óptima. Asegúrese de que la impedancia del altavoz sea de al menos 4 Ω.

¿Qué hacer si el amplificador no enciende?

Verifique que el cable de alimentación esté bien conectado a una toma de corriente 220-240 VCA. Revise el fusible ubicado en la parte trasera (modelo T4A). Si el fusible está fundido, reemplácelo por uno idéntico. Si el problema persiste, contacte a un técnico calificado.

¿Cómo evitar el clipping (saturación)?

El clipping ocurre cuando la señal de entrada es demasiado alta. Si el LED Clip se enciende o parpadea, reduzca el volumen de la fuente o la ganancia del amplificador. Ajuste el ecualizador moderadamente para evitar saturar la etapa de salida.

¿Puedo usar altavoces de 2 Ω?

No, la impedancia de carga mínima es de 4 Ω. El uso de altavoces de 2 Ω puede dañar el amplificador y anular la garantía.

¿Cómo limpiar el aparato?

Quite el polvo regularmente de la carcasa con un paño seco y que no suelte pelusa. No use nunca aerosoles de limpieza, disolventes ni productos líquidos. Evite la humedad.

¿Por qué se funde el fusible con frecuencia?

Esto puede indicar un cortocircuito en los altavoces o un cable defectuoso. Verifique las conexiones y la impedancia. Si el problema persiste, el amplificador puede estar defectuoso; hágalo revisar por un técnico.

¿Qué hacer si el LED Clip permanece encendido permanentemente?

Reduzca inmediatamente el volumen. Un LED Clip constantemente encendido indica una sobrecarga que puede dañar los altavoces o el amplificador. Baje la ganancia o la ecualización.

¿Puedo conectar un reproductor MP3 directamente?

Sí, use la entrada Jack estéreo de 3,5 mm ubicada en el frontal. Seleccione la fuente MP3 con el selector frontal. Ajuste el volumen del reproductor MP3 a un nivel moderado.

¿El amplificador se calienta normalmente?

Sí, un calentamiento moderado es normal. Asegúrese de que el aparato esté colocado en un lugar bien ventilado y que ningún objeto obstruya las rejillas de ventilación. En caso de calentamiento excesivo, reduzca el volumen o haga revisar el aparato.

¿Cómo ajustar el ecualizador para un sonido óptimo?

Use los potenciómetros Low, Mid y High para ajustar las frecuencias graves, medias y agudas. Comience con una posición neutral (12h) y luego ajuste según sus gustos y la acústica de la habitación. Evite ajustes extremos para prevenir la distorsión.

MANUAL DE USUARIO SPL1000EQ Skytec

Manual de instrucciones

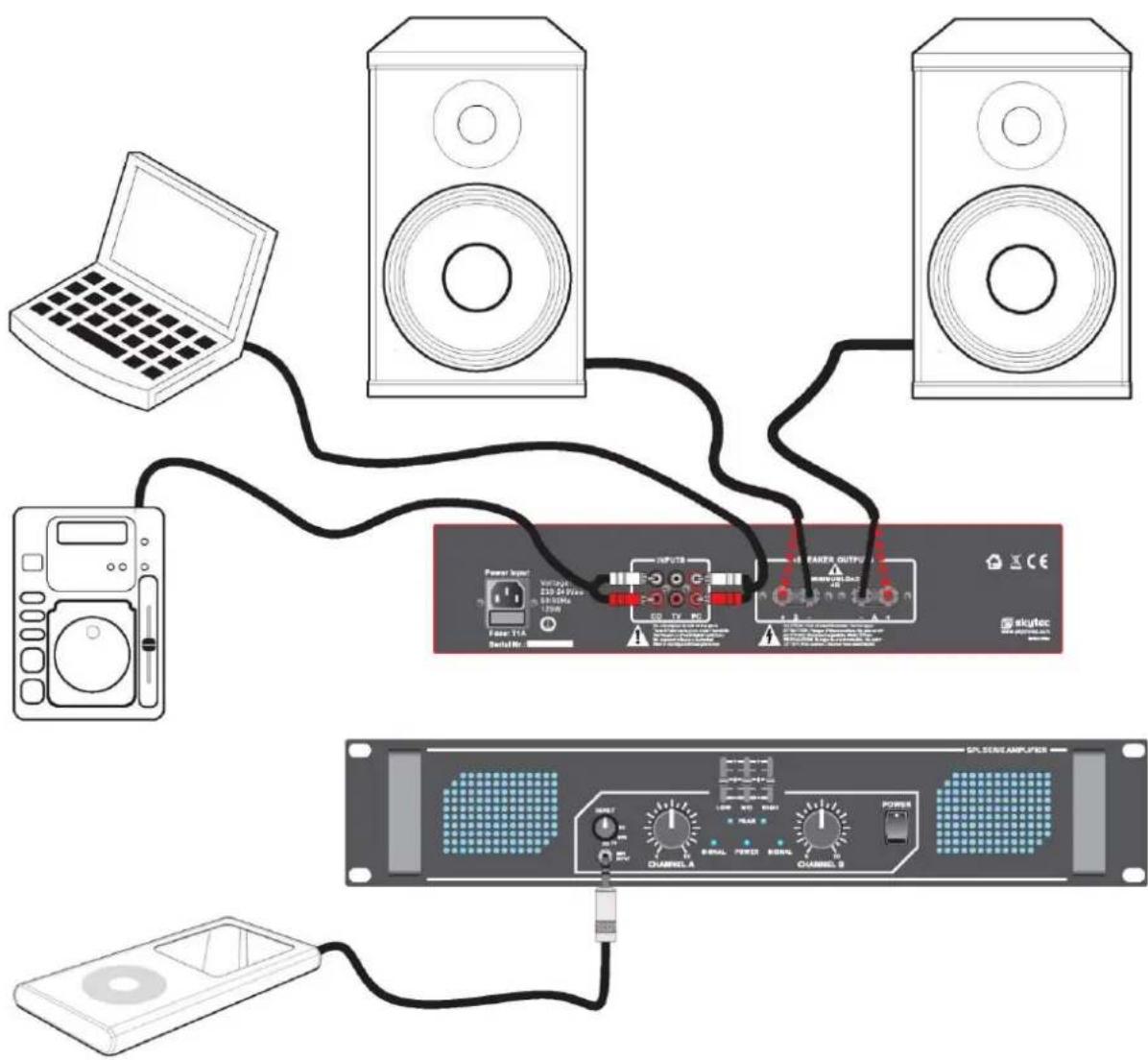

Basis aansluiting /Basic connections / Connexions de base / Grundanschlüsse/Conexiones básicas:

Enhorabuena por la compra de nuestro amplificador SPL. Lea atentamente las instrucciones antes de usar el aparato.

INSTRUCCIONES DE SEGURIDAD

• Daños auditivos: Los altavoces pueden generar fácilmente altos niveles de presión acústica (SPL) suficientes para causar daños auditivos permanentes a los artistas, equipo de producción y a los espectadores. Debería vigilarse de no exponerse prolongadamente a SPL que sobrepasen los 85 dB.
• Asegúrese de que el amplificador está apagado cuando conecte o desconecte los altavoces.
• No sobrecargue el amplificador o los altavoces para evitar dañar los componentes.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, han de reemplazarse por un técnico cualificado.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vac/50Hz) protegida por un fusible de 10-16A.
• Desenchufe el aparato durante una tormenta o si no va a ser usado durante un largo período de tiempo. La norma es: Desenchúfelo cuando no lo vaya a usar.
• Si el aparato no se ha usado por un largo período de tiempo, puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca lo utilice en lugares húmedos o en exteriores.
• Durante el funcionamiento, la carcasa se calienta mucho. No la toque mientras funciona o inmediatamente después.
• No utilice sprays de limpieza para limpiar los interruptores. Los residuos de estos sprays provocan depósitos de polvo y grasa. En caso de un mal funcionamiento, siempre pida consejo a un especialista.

• No fuerce los controles.

• No coloque nada que tenga llama (velas, etc.) encima o cerca - PELIGRO DE INCENDIO

• Asegúrese de que el amplificador está colocado en una superficie sólida y estable.
• No coloque líquidos encima del amplificador y protéjalo de la humedad. La humedad puede acortar considerablemente la vida útil del aparato.
• Si el aparato está dañado hasta el grado de que se pueden ver sus partes internas, NO conecte el aparato y NOT lo encienda. Contacte con su distribuidor.
• Nunca intente reparar el aparto por su cuenta. No contiene partes reemplazables por el usuario. Todas las reparaciones deben llevarse a cabo por técnicos cualificados.
• Ajuste el amplificador al mínimo volumen antes de encenderlo.
• Mantenga el aparato fuera del alcance de los niños.
• Apague el aparato antes de desenchufarlo o desconectarlo de otros equipos. Desconecte todos los cables antes de mover el aparato.
• Asegúrese de que el cable no puada dañarse cuando lo pise la gente. Compruebe el cable de alimentación antes de cada uso para ver si hay daños.

Proteja el medioambiente. Recicle el material de embalaje siempre que sea posible.

No tire un aparato estropeado a un contenedor normal de basura sino llévelo a un punto especial de recogida. Gran parte puede ser reciclado.

No intente hacer reparaciones por su cuenta ni cambios en el aparato. Esto invalidaría la garantía. La garantía no es aplicable en caso de accidentes o daños producidos por el uso inapropiado o por no seguir las advertencias contenidas en este manual. SkyTronic no se hace responsable de los daños personales causados por no seguir las recomendaciones de seguridad y las advertencias. También es aplicable a cualquier tipo de daño.

CONEXIONES

Antes de nada, compruebe que las especificaciones del amplificador se ajustan a sus altavoces. Preste especial atención en la potencia y la impedancia. Compruebe que el amplificador esté apagado. Si lo está, puede encender los altavoces. ¡ATENCIÓN! Vigile la polaridad (+/-). Los cables del mismo color han de conectarse a la misma pestaña en ambos lados. P.ej. el + del amplificador debe conectarse al + del altavoz. Si se invierten las conexiones, la calidad del sonido disminuirá. Utilice solo cables de altavoz de alta calidad que sean adecuados para la potencia y la distancia entre el amplificador y los altavoces.

DESCRIPCIÓN:

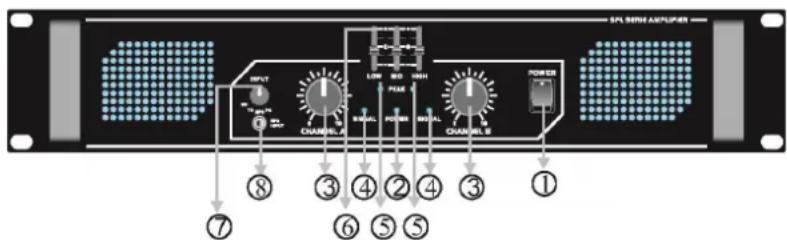

Panel frontal

HPL SENS/ASPUER HVPT 1 T0 25.0V CHANNEL A LUN BIG ASH PEAK CHANNEL B CHANNEL C POWER ① ② ③ ④ ⑤ ⑥ ⑦

1. Interruptor
2. Indicador de encendido
3. Control de volumen canales A & B
4. LED señalizador canales A & B
5. Indicador de Clip
6. Ecualizador 3 Bandas
7. Selector de entrada
8. Entrada MP3

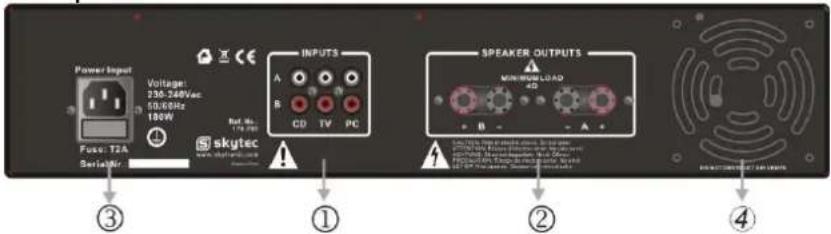

Panel posterior

Power Input Voltage: 236.248Vac 53.0Hz 100W Ret. No. 176 MHz INPUTS A B CD TV PC SKYTEC & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & & ③ ① Speaker Outputs MINIMUMLOAD AC ② ④

1. Entradas canales A & B (bases RCA)
2. Salida canales A & B
3. Base de alimentación & portafusibles
4. Ventilador solo en SP700EQ & SPL100EQ

FUNCIONAMIENTO

1. Conecte el sistema de altavoces (carga MÍNIMA 4 ohms) con suficiente potencia de trabajo a los terminales de salida del amplificador.
2. Conecte la salida de un televisor, reproductor DVD, ordenador, mezclador o cualquier otra fuente de señal a las bases de entrada apropiadas del amplificador. En el panel frontal puede conectar su reproductor MP3 con una conexión jack estéreo 3.5mm.
3. Conecte el cable de alimentación a la toma de corriente.
4. Seleccione la fuente correcta con el selector en el frontal. (PC - MP3 - TV - CD)
5. Gradúe los controles de ganancia al mínimo, encienda el amplificador.
6. Ajuste los controles de volumen al nivel requerido. NOTA. Si la señal de entrada de audio es demasiado elevada, resultará en distorsión y el indicador de CLIP se encenderá. Si el LED de CLIP permanece encendido o si parpadea, debería reducirse el nivel
7. Use los ecualizadores para ajustar el sonido. Pueden compensar las diferencias en la calidad del sonido del material de las fuentes, o las diferencias en la acústica de la sala. Cada ecualizador tiene su propio boost o cut par alas frecuencias bajas, medias & altas

Para un funcionamiento fiable y sin problemas, por favor observe los siguientes puntos:

• Asegúrese de que las conexiones de entrada / salida son correctas y seguras.
• La potencia de trabajo de los altavoces es la adecuada para la salida del amplificador.
• Siempre coloque el amplificador en un lugar bien ventilado
• Proteja el aparato de golpes
• No enchufe o desenchufe los altavoces mientras funciona el amplificador. Esto dañaría seriamente el amplificador.

SPECIFICATIONS

		SPL500EQ	SPL700EQ	SPL1000EQ	SPL1500EQ	SPL2000EQ
Potencia Max de Salida @4 Ohm		2x 250W	2x 350W	2x 500W	2x 750W	2x 1000W
Potencia Max de Salida @8 Ohm		2x 200W	2x 250W	2x 350W	2x 500W	2x 750W
Impedancia mínima decarga		4 Ohm
Conectores	Entrada	6x RCA (phono) socket & 3.5mm Stereo Jack
	Salida	Speaker terminal board
Sensibilidad de entrada		775 mV
Impedancia de entrada		10 K min.
Respuesta de frecuencia		20 Hz - 20 KHz ±3 dB
THD +N		< 0.5 %
Relación señal/ruido.		>95 dB
Cross-talk		>82dB at 1KHz
Indicadores		Clip / Signal / Power
Alimentación		220~240 Vac(Euro) / 50 Hz
Fusibles		T1A	T2A	T4A	T4A
Dimensiones(W X D X H)		482 X 290 X 88mm
Peso		3,5kg	4,2kg	4,8kg	5,4kg	6kg
