SPL700EQ - Equipo de DJ Skytec - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de potencia para equipo DJ
Marca	Skytec
Modelo	SPL700EQ
Potencia de salida máx. @ 4 Ohmios	2 x 350 W
Potencia de salida máx. @ 8 Ohmios	2 x 250 W
Impedancia de carga mínima	4 Ohmios
Entradas	6 x RCA (estéreo) + Jack estéreo 3,5 mm (frontal)
Salidas	Bornes para altavoces
Sensibilidad de entrada	775 mV
Impedancia de entrada	10 kΩ
Ancho de banda	20 Hz - 20 kHz ± 3 dB
Distorsión (THD+N)	< 0,5 %
Relación señal/ruido	> 95 dB
Diafonía (Cross-talk)	> 82 dB a 1 kHz
Ecualizador	3 bandas (agudos, medios, graves)
Indicadores	Power, Signal, Clip (LED)
Selector de entrada	PC, MP3, TV, CD
Alimentación	220-240 V ~ / 50 Hz
Fusible	T2A
Dimensiones (An x Pr x Al)	482 x 290 x 88 mm
Peso	4,2 kg
Ventilación	Convección natural (sin ventilador)
Protección	Indicador de clipping, protección contra sobrecargas
Uso	Interior únicamente

Preguntas frecuentes - SPL700EQ Skytec

¿Qué potencia entrega el amplificador SPL700EQ?

El amplificador entrega una potencia máxima de 2 x 350 W bajo 4 Ohmios y de 2 x 250 W bajo 8 Ohmios. Asegúrese de utilizar altavoces con una impedancia de al menos 4 Ohmios para evitar sobrecargas.

¿Cómo conectar altavoces al amplificador?

Utilice el borne de salida en la parte trasera. Respete las polaridades (+ y -) conectando los cables del mismo color. Asegúrese de que el amplificador esté apagado antes de conectar o desconectar los altavoces. Utilice cables de calidad adecuados a la potencia y a la distancia.

¿Qué fuentes de audio puedo conectar?

Puede conectar hasta 6 fuentes a través de las entradas RCA (televisor, reproductor DVD, ordenador, mesa de mezclas, etc.) y una fuente MP3 a través del conector jack estéreo de 3,5 mm en el frontal. El selector frontal permite elegir la fuente (PC, MP3, TV, CD).

¿Qué hacer si el LED Clip se enciende?

El LED Clip indica una saturación de la señal. Reduzca el volumen de los canales o de la fuente de audio. Si permanece encendido o parpadea continuamente, baje aún más el nivel para evitar dañar los altavoces o el amplificador.

¿Cómo ajustar el ecualizador?

El ecualizador de 3 bandas permite ajustar los agudos (altas frecuencias), los medios y los graves (bajas frecuencias). Gire los potenciómetros para aumentar o reducir cada banda según sus preferencias sonoras o para compensar la acústica de la sala.

¿Puedo usar el amplificador con altavoces de 8 Ohmios?

Sí, el amplificador es compatible con una carga mínima de 4 Ohmios. Bajo 8 Ohmios, la potencia máxima es de 2 x 250 W. Asegúrese de que la potencia de los altavoces sea adecuada a la del amplificador.

¿Cuál es el consumo eléctrico del aparato?

La alimentación requiere una tensión de red de 220-240 V ~ / 50 Hz. El fusible de protección es de tipo T2A. Para un funcionamiento seguro, conecte el aparato a una toma de tierra protegida por un fusible de 10-16 A.

¿Cómo mantener el amplificador?

Limpie la carcasa con un paño seco y suave. No utilice aerosoles de limpieza ni productos líquidos. Asegúrese de que las ranuras de ventilación no estén obstruidas. Guarde el aparato en un lugar seco y libre de polvo.

¿Qué hacer si el amplificador no se enciende?

Primero verifique el cable de alimentación y el enchufe de red. Asegúrese de que el fusible no se haya fundido (reemplácelo por un fusible idéntico T2A). Si el problema persiste, contacte a un técnico calificado; nunca abra el aparato usted mismo.

¿El amplificador tiene ventilador?

No, el modelo SPL700EQ utiliza refrigeración por convección natural. No tiene ventilador. Asegúrese de colocar el aparato en un lugar bien ventilado y de no obstruir las rejillas de ventilación.

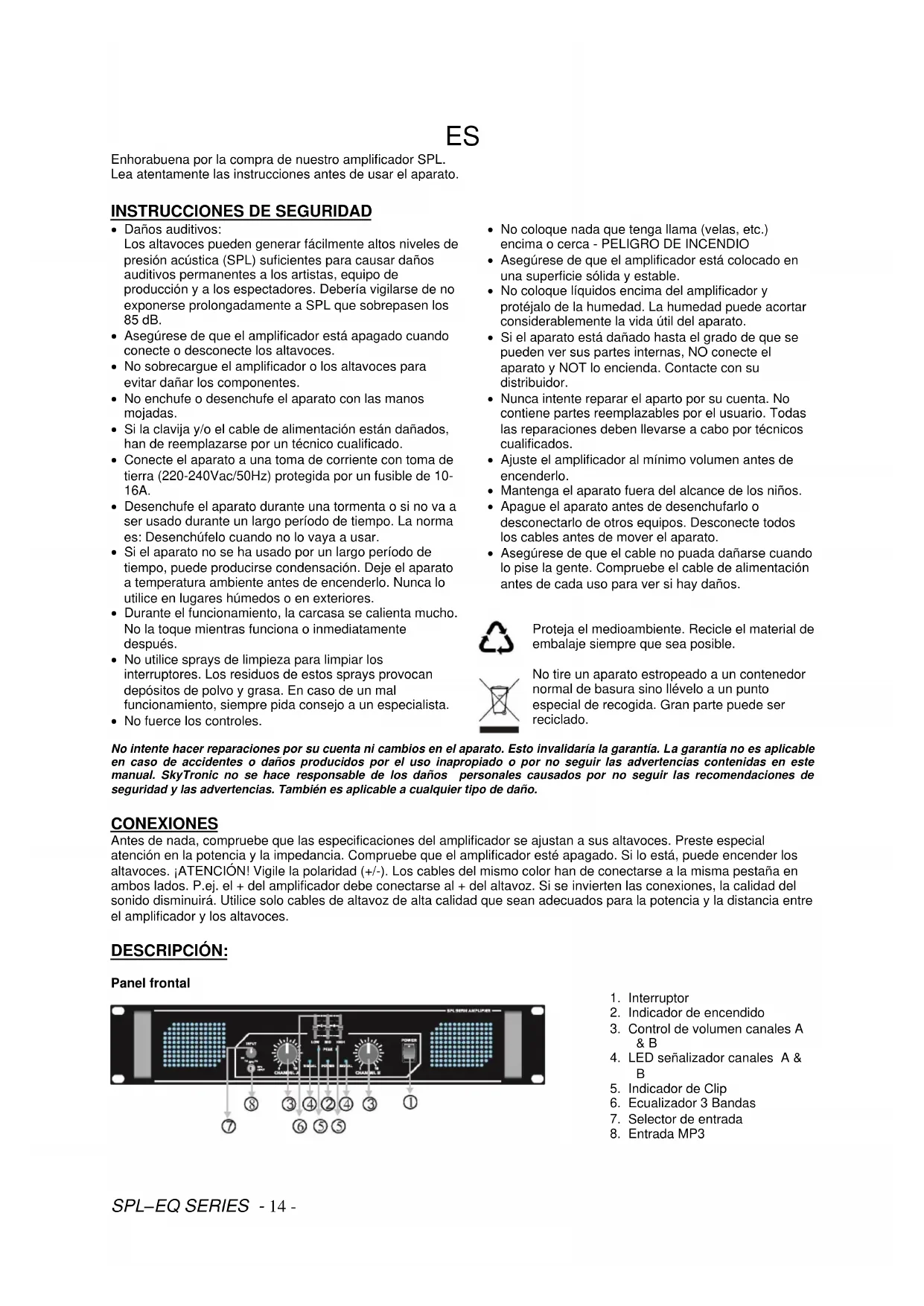

MANUAL DE USUARIO SPL700EQ Skytec

Manual de instrucciones

Enhorabuena por la compra de nuestro amplificador SPL.
Lea atentamente las instrucciones antes de usar el aparato.

INSTRUCCIONES DE SEGURIDAD

• Danos auditivos: Los altavoces peuvent tener fácilmente altos niveles de presión acústica (SPL) suficientes para causar danos auditivos permanentes a los artistas, equipo de producción y a los expectadores. Debería vigilarse de no exponerse prolongamente a SPL que sobrepasu los 85 dB.
• Asegürese de que el amplificador está apagado cuando conecte o desconecte los altavoces.
• No sobrecargue el amplificador o los altavoces para evaporar daßar los componentes.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentacion está danados, han de reemplazarse por un technicianrialcido.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vac/50Hz) protegida por un fusible de 10-16A.
• Desenchufe el aparato durante una tormenta o si no va a ser uso durante un长大o periodo de tiempo. La normals es: Desenchufelo cuando no lo vaya a usar.
• Si el aparato no se ha usado por un长大o periodo de tiempo, pueda producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca lo utilizes en Lugares humedes o en exteriores.
• Durante el funciona, la carca se calienta mucho. No la toque cuando funciona o inmediamente afterwards.

• No utilise sprays de limpieza para limiar los interruptores. Los residuos de这些 sprays provocan depositos de polvo y grasa. En caso de un mal funciona, siempre pida consejo a un especialista.
  No fuercelos controles.

• No coloque nada que tengà llama (velas, etc.) encima oorca - PELIGRO DE INCENDIO

• Asegürese de que el amplificador está colocado en una superficie sóda y estable.
• No coloque liguidos encima del amplificador y protejalo de la humedad. La humedad pueda acortar considerablemente la vida uy del aparato.
• Si el aparato está dornado hasta el grado de que se pueda ver sus partes internas, NO conecte el aparato y NOT lo encienda. Contacte con su distribuidor.
• Nunca intente reparar el aparto por su cuenta. No contiene partes reemplazables por el usuario. Todas las reparaciones debenningerse a cabo por技术和uales.
• Ajuste el amplificador al minimo volumen antes de encenderlo.
• Mantenga el aparato fuera del alcance de los niños.
• Apague el aparato antes de desenchufarlo o desconectarlo deOthersquipos.Desconecte todos los cables antes de mover el aparato.
• Asegürese de que el cable no puada dañarse cuando lo pise la gente. Compruebe el cable de alimentación antes de cada uso para ver si hay daños.

Proteja el medioambiente. Recicle el material de embalaje siempre que sea posible.

No tire un aparato estropeado a un contentedor normal de basura sino Ievelo a un punto especial de recogida. Gran parte peut ser reciclado.

No inente hacer reparaciones por su cuenta ni cambios en el aparato. Esto invalidaria la garantia. La garantia no es aplicable en caso de accidentes o danos producidos por el uso inapropiado o por no seguir las advertencias contentsas en este manual. SkyTronic no se has done responsible de los daños personales causados por no seguir las recomendaciones de seguidad y las advertencias. Internacional es aplicable arialquier tipo de dano.

CONEXIONES

Antes de nada, compruebe que las specifications del amplificador se ajustan a sus altavoces. Preste especial atencion en la potencia y la impedancia. Compruebe que el amplificador este apagado. Si lo está,uede encender los altavoces. TENCLON! Vigile la polaridad (+/-). Los cables del mesmo color han de connectarse a la mesma pestaña en ambos lados. P.ej. el + del amplificador debe connectarse al + del altovoz. Si se invierten las conexiones, la calidad del sonido disminuira. Utilice solo cables de altovoz de alta calidad que Sean adecuados para la potencia y la distancia entre el amplificador y los altavoces.

DESCRIPCION:

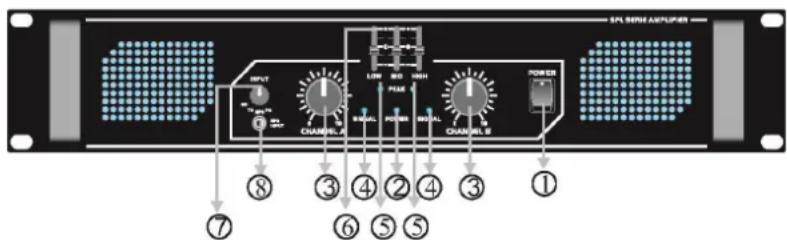

Panel frontal

1. Interruptor
2. Indicador de encendido
3. Control de volumen canales A & B
4. LED senalizador canales A & B
5. Indicador de Clip
6. Ecualizador 3 Bandas
7. Selector de entrada
8. Entrada MP3

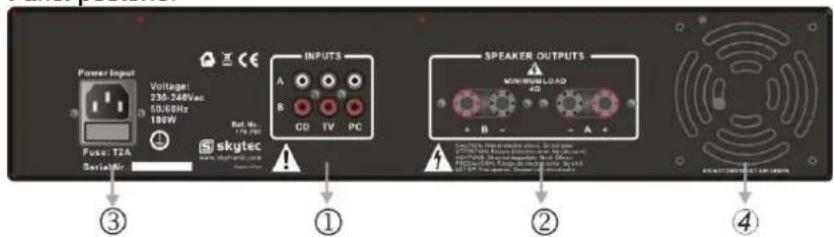

Panel posterior

1. Entradas canales A & B (bases RCA)
2. Salida canales A & B
3. Base de alimentación & portafusibles
4. Ventilador solo en SP700EQ & SPL100EQ

FUNCTIONAMENTO

1. Conecte el sistema de altavoces (carga MINIMA 4 ohms) con suficiente potencia de trabajo a los terminales de salute del amplificador.
2. Conecte la calidad de un televisor, reproductor DVD, ordinador, mezclador orialquier otra fuente de senal a las bases de entrada apropiadas del amplificador. En el panel frontal peute conectar su reproductor MP3 con una conexion jack estereo 3.5mm.
3. Conecte el cable de alimentacion a la toma de corriente.
4. SeLECTIONA fuente correcta con el selector en el frontal. (PC-MP3-TV-CD)
5. Gradúe los controles de ganancia al minimo, encienda el amplificador.
6. Ajuste los controlles de volumen al nivel requiredo. NOTA. Si la senal de entrada de audio es demasiado elevada, resultar en distorsion y el indicator de CLIP se encendera. Si el LED de CLIP permanece encendido o si parpadea, deben reducirse el nivel
7. Use los ecualizadores paraaabstar el sonido.Pueden compensar las diferencias en la calidad del sonido del material de las fuentes, o las diferencias en la acustica de la sala. Cada ecualizadoriene su propio boost o cut par alas freuencias bajas, medias & altas

Para un funciona fiable y sin problemas, por favor observe los siguientes punto:

• Asegürese de que las conexiones de entrada / salida son correctas y seguras.
• La potencia de trabajo de los altavoces es la adecuada para la calidad del amplificador.
• Siempre coloque el amplificador en un lugar bien ventilado
  Proteja el aparato de golpes
• No enchufe o desenchufe los altavoces@m间隙a el amplificador. Esto dañaría seriamente el amplificador.

SPECIFICATIONS

		SPL 500EQ	SPL 700EQ	SPL 1000EQ	SPL 1500EQ	SPL 2000EQ
Potencia Max de Salida @ 4 Ohm		2x 250W	2x 350W	2x 500W	2x 750W	2x 1000W
Potencia Max de Salida @ 8 Ohm		2x 200W	2x 250W	2x 350W	2x 500W	2x 750W
Impedancia minima de carga		4 Ohm
Conectores	Entrada	6x RCA (phono) socket & 3.5mm Stereo Jack
	Salida	Speaker terminal board
Sensibilitad de entrada		775 mV
Impedancia de entrada		10 K min.
Respuesta de Frequencia		20 Hz - 20 KHz ±3 dB
THD +N		< 0.5 %
Relación SIGNAL/Ruido.		>95 dB
Cross-talk		>82dB at 1KHz
Indicadores		Clip / Signal / Power
Alimentación		220~240 Vac(Euro) / 50 Hz
Fusibles		T1A	T2A	T4A	T4A
Dimensiones(W X D X H)		482 X 290 X 88mm
Peso		3,5kg	4,2kg	4,8kg	5,4kg	6kg
