BEDIENUNGSANLEITUNG SPL700EQ Skytec

ACHTUNG: Stromschlaggefahr. Nicht Offnen

Vor Regen und Feuchtigkeit schützen

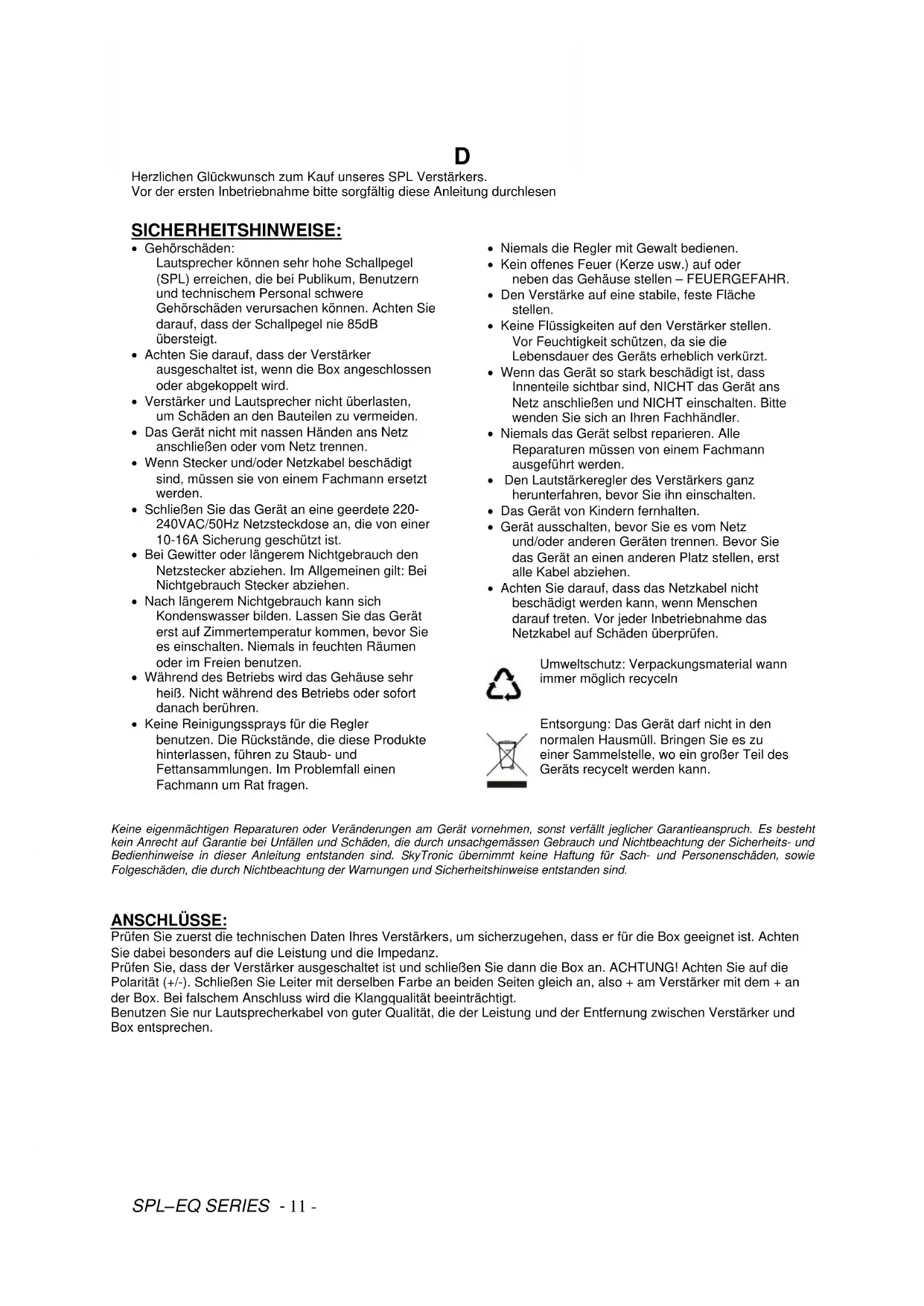

Herzlichen Glückwunsch zum Kauf unseres SPL Verstärkers.

Vor der ersten Inbetriebnahmeitte sorgfaltigthese Anleitung durchlesen

SICHERHEITSHINWEISE:

• Gehörschäden:
  Lautsprecher konnen sehr hohe Schallpegel (SPL) erreichen, die bei Publikum, Benutzern und technischem Personal schwere Gehorschaden verursachen konnen. Achten Sie daraufuf, dass der Schallpegel nie 85dB übersteigt.
• Achten Sie darauf, dass der Verstärker ausgeschaltet ist, wenn die Box angeschlossen oder abgekoppelt wird.
• Veränder und Laufsprecher nicht überlasten, um Schäden an den Bauteilen zu vermeiden.
  Das Gerat nicht mit nassen Handen ans Netz anschlieben oder vom Netz trennen.
• Wenn Stecker und/oder Netzkabel beschädigt sind, müssen sie von einem Fachmann ersetzt werden.
  SchlieBen Sie das Gerät an eine geerdete 220-240VAC/50Hz Netzsteckdose an, die von einer 10-16A Sicherung geschützt ist.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Im Allgemeinen gilt: Bei Nichtgebrauch Stecker abziehen.
• Nach längerem Nichtgebrauch kann sich Kondenswasser bilden. Lassen Sie das Gerät erst auf Zimmertemperaturkommen, bevor Sie es einschalten. Niemals in feuchten Räumen oder im Freien benutzen.
• Wahlrend des Betriebs wird das Gehäuse sehr heißt. Nicht während des Betriebs oder仅供 danach berühren.

• Keine Reinigungssprays für die Regler benutzen. Die Rückstände, die diese Produkte hinterlassen, führen zu Staub- und Fettansammlungen. Im Problemfall einen Fachmann um Rat Fragen.

• Niemals die Regler mit Gewalt bedieren.

• Kein offenes Feuer (Kerze usw.) auf oder geben das Gehäuse stellen - FEUERGEFAHR.
• Den Veränderke auf eine stabile, feste Flächestellen.
• Keine Flüssigkeiten auf den Veränderter stellen. Vor Feuchtigkeit schützen, da sie die Lebensdauer des Geräts erheblich verkürzt.
• Wenn das Gerät so stark beschädigt ist, dass Innenteile sightbar sind, NICHT das Gerät ans Netz anschließen und NICHT einschalten.itte wenden Sie sich an ihren Fachhandler.
• Niemals das Gerät selbst reparieren. Alle Reparaturen müssen von einem Fachmann ausgeführrt werden.
• Den Lautstärkeregler des Verständerkers ganz herunterfahren, bevor Sieihn einschalten.
• Das Gerät von Kindern fernhalten.
• Gerat ausschalten, bevor Sie es vom Netz und/oder anderen Geräten trennen. Bevor Sie das Gerät an einen anderen Platz stellen, erst alle Kabel abziehen.
• Achten Sie darauf, dass das Netzkabel nicht beschadigt werden kann, wenn Menschen darauf treten. Vor jeder Inbetriebnahme das Netzkabel auf Schaden überprüfen.

Umweltschutz: Verpackungsmaterial wann immer möglich recycleln

Entsorgung: Das Gerätarf nicht in den normalen Hausmüll. Bringen Sie es zu einer Sammelstelle, wo ein großer Teil des Gerats recyceilt werden kann.

Keine eigenmachtigen Reparaturen oder Veränderungen am Gerat vornehmen, sonst verfällt jeglicher Garantieanspruch. Es besteht kein Anrecht auf Garantie bei Unfällen und Schäden, die durch unsachgemassen Gebrauch und Nichtbeachtung der Sicherheits- und Bedienhinweise in dieser Anleitung entstanden sind. SkyTronic übernimmt keine Haftung für Sach- und Personenschäden, sowie Folgeschäden, die durch Nichtbeachtung der Warnungen und Sicherheitshinweise entstanden sind.

ANSCHLUSSE:

Prufen Sie zuerst die technischen Daten Ihres Verstärkers, um sicherzugehen, dass er für die Box geeignet ist. Achten Sie damit bereits besonder auf die Leistung und die Impedanz.

Prufen Sie, dass der Verstärker ausgeschelt ist und schlieben Sie dann die Box an. ACHTUNG! Achten Sie auf die Polarität (+/-) . Schlieben Sie Leiter mit derselben Farbe an beiden Seiten gleich an, also + am Verstärker mit dem + an der Box. Bei falschem Anschluss wird die Klangqualität beeinträchtigt.

Benutzen Sie nur Lautsprecherkabel von gutter Qualität, die der Leistung und der Entfernung zwischen Veränderungen und Box entsprechen.

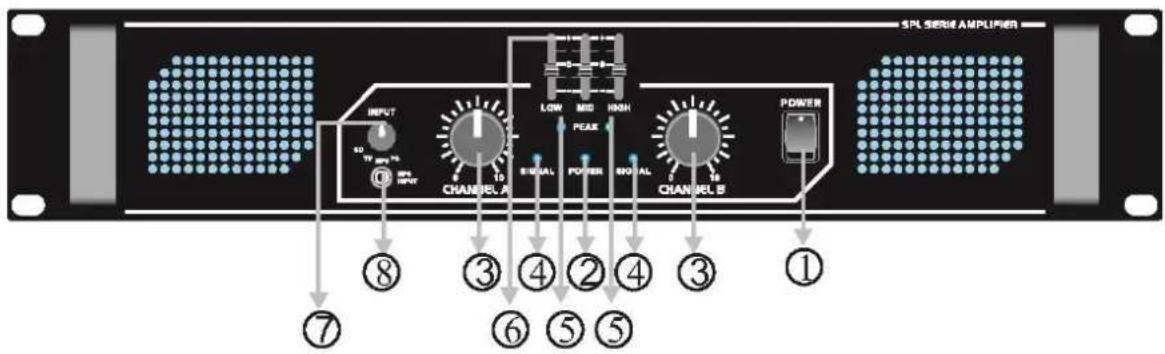

BESCHREIBUNG

1. Ein/Aus Schalter
2. Betriebs-LED
3. Lautstärkeregler Kanal A & B
4. Signal LED Kanal A & B
5. Clip Anzeiger
6. 3-Band Equalizer
7. Eingangswahlschalter
8. MP3 Eingang

Rückseite

1. Eingänge Kanal A & B (Cinch Buchsen)
2. Ausgang Kanai A & B
3. Netzanschluss & Sicherungshalter
4. Ventilator nur Modelle aus SPL700EQ

BETRIEB

1. Die Lautspricheranlage (Mindestens 4 Ohms Last) mit ausreichender Leistung an die Ausgangsklommen des Verstärkers anschließen

2. Den Ausgang des Fernsehers, DVD Spieler, Computers, Mischpults (oder eine andere geeignete Signalquelle) an die entsprechenden Eingangsbuchsen des Leistungsverträkers anschließen. An der Frontseite können Sie einen MP3 Spieler über eine 3,5mm Stereo-Klinkenbuchse anschließen.

3. Das Netzkabel in eine Netzsteckdose stecken

4. Wahlen Sie mit dem Wahlschalter auf der Frontseite eine Eingangsquelle (PC - MP3 - TV - CD)
5. Die Gainregler ganz herunterfahren und den Veränderk einschalten.
6. Stellen Sie die Lautstärkeregler auf den gewünschten Pegel ein. HINWEIS: Wenn das Audio Eingangssignal zu stark ist, klingt der Ton verzerrt und der CLIP Anzeiger leuchtet. Wenn die Clip LED ständig leuchtet oder blinkt, muss der Pegel reduziert werden.
7. Regeln sie den Klang mit den Equalizern. Sie konnen Unterschiede in der Klangqualität der Quellen oder in der Raumakustik ausgleichen. Jeder Equalizer verfügt über seinen eigenen Boost oder Cut für die tiefen, mittleren und hohen Frenquenzen.

Für einen zuverlüssigen und problemlosen Betrieb,itte folgende Punkte beachten:

• Alle Ein- und Ausgangsverbinder themselves gut und sichere angeschlossen sein.
  Die Leistung der Laufsprecher muss für die Ausgangsleistung des Verständerkers geeignet sein.
• Den Verstärker immer an einer gut belüfteten Stelle aufstellen.
  Vor schweren Erschütterungen schätzen.
• Niemals während des Betriebs die Laufsprecher anschlieben oder abziehen. Das kann den Veränder schwer beschädigen.

TECHNISCHE DATEN

		SPL 500EQ	SPL 700EQ	SPL 1000EQ	SPL 1500EQ	SPL 2000EQ
Max Ausgangsleistung bei 4 Ohm		2x 250W	2x 350W	2x 500W	2x 750W	2x 1000W
Max Ausgangsleistung bei 8 Ohm		2x 200W	2x 250W	2x 350W	2x 500W	2x 750W
Impedanz (Mindestens)		4 Ohm
Verbinder	Eingang	6x Cinch Buchsen & 3.5mm Stereo Klinkenbuchse
	Ausgang	Schraubklemmen
Eingangsspannung		775 mV
Eingangsimpedanz		10 K min.
Frequenzbereich		20 Hz - 20 KHz ±3 dB
THD +N		< 0.5 %
Signal/Rauschabstand		>95 dB
Crosstalk		>82dB at 1KHz
Anzeiger		Clip / Signal / Netz
Netzspannung		220~240 Vac(Euro) / 50 Hz
Sicherung		T1A	T2A	T4A	T4A
Abmessungen		482 X 290 X 88mm
Gewicht		3,5kg	4,2kg	4,8kg	5,4kg	6kg
