Caractéristiques techniques	Connectivité USB, compatible avec la plupart des systèmes d'exploitation.
Utilisation	Idéal pour les DJ, permet de mixer et de contrôler des logiciels de musique.
Maintenance et réparation	Nettoyer régulièrement les ports USB, vérifier les câbles pour éviter les défaillances.
Sécurité	Utiliser uniquement avec des appareils compatibles pour éviter les courts-circuits.
Informations générales	Vérifier la compatibilité avec votre équipement audio avant l'achat.

FOIRE AUX QUESTIONS - USB 7011 US Blaster

Comment connecter l'US Blaster USB 7011 à mon ordinateur ?

Pour connecter l'US Blaster USB 7011, branchez le câble USB sur un port USB disponible de votre ordinateur. Assurez-vous que le périphérique est correctement détecté dans les paramètres audio de votre système.

Quels systèmes d'exploitation sont compatibles avec l'US Blaster USB 7011 ?

L'US Blaster USB 7011 est compatible avec Windows, macOS et certains systèmes Linux. Veuillez vérifier les mises à jour des pilotes pour garantir la compatibilité.

Que faire si l'US Blaster USB 7011 ne produit aucun son ?

Vérifiez d'abord que le volume de votre ordinateur est activé et au niveau souhaité. Assurez-vous également que l'US Blaster est sélectionné comme périphérique de sortie audio par défaut dans les paramètres sonores de votre système.

Comment résoudre les problèmes de latence audio avec l'US Blaster USB 7011 ?

Pour réduire la latence, essayez de modifier les paramètres de votre logiciel DJ pour utiliser un tampon audio plus petit. Assurez-vous également que vos pilotes sont à jour et que votre ordinateur n'est pas surchargé de tâches en arrière-plan.

L'US Blaster USB 7011 est-il compatible avec tous les logiciels DJ ?

L'US Blaster USB 7011 est généralement compatible avec la plupart des logiciels DJ populaires, mais il est recommandé de consulter la documentation de votre logiciel spécifique pour s'assurer d'une compatibilité optimale.

Comment mettre à jour les pilotes de l'US Blaster USB 7011 ?

Pour mettre à jour les pilotes, visitez le site Web du fabricant et recherchez la section des téléchargements. Téléchargez et installez les derniers pilotes disponibles pour votre système d'exploitation.

Que faire si l'US Blaster USB 7011 est détecté mais ne fonctionne pas correctement ?

Essayez de débrancher le périphérique, de redémarrer votre ordinateur et de le rebrancher. Si le problème persiste, vérifiez les paramètres audio et tentez de réinstaller les pilotes.

L'US Blaster USB 7011 nécessite-t-il une alimentation externe ?

Non, l'US Blaster USB 7011 est alimenté par le port USB de votre ordinateur, il n'est donc pas nécessaire d'utiliser une alimentation externe.

Comment résoudre des problèmes de connexion intermittente avec l'US Blaster USB 7011 ?

Vérifiez le câble USB pour des dommages éventuels et assurez-vous qu'il est bien connecté. Essayez de brancher le périphérique sur un autre port USB de votre ordinateur pour exclure un problème de port.

MODE D'EMPLOI USB 7011 US Blaster

Nos you remercions d'avoir choisi US Blaster. Lisez tous les consignes de sécurité cidesous avant de faire installer cet équipement par un professionnel.

CONSIGNES GENÉRALES DE SECURITÉ

• Toujours dire le manuel de l'utilisateur avant d'utiliser l'equipement.
• Conserver le manuel de l'utilisateur dans un endroit accessible à tous.
• Utiliser l'equipement à l'intérieur et pas dans des pieces humides.
• Ne jamais brancher ou débrancher une prise avec les mains mouillées.
• Si la prise et/ou le fil et/ou l'entrée du cable de l'équipment est endommagé, il doit être réparé par un professionnel.
• Toujours débrancher la prise murale en cas d'orage ainsi que lorsque l'équipement n'est pas utilisé pendant une période prolongée.
• Ne jamais retirez la prise en tirant sur le fil.
• Installer l'équipment de façon à permettre un refroidissement suffisant.
• Ne jamais utiliser l'appareil à proximé de sources de chaleur et/ou en plein soleil.
• Toujours s'assurer qu'aucun petit objet ou liquide n'entre dans l'appareil.
• Nettoyer l'appareil avec un chiffon anti-poussière légarement humide uniquement. Ne pas utiliser de produits d'entretien!
• A l'exception de ceux mentionnés dans le manuel de l'utilisateur, l'appareil ne contient pas d'autres composants qui puisent être réparés ou replacés par l'utilisateur.
• Si l'appareil est defectueux, il doit etre réparé par une société de réparation agreee US Blaster.
• Tenir l'équipement hors de portée des enfants.

Ne réalisez aucune réparation vous-même sur l'équipement sous peine d'annuler la garantie. Ne modifies pas non plus l'équipement sous peine aussi d'annuler la garantie. La garantie s'annule également si un accident ou des dommages quels qu'il sont causés par une utilisation inappropriée et/ou le fait de pas avoir tenu compte des avertissements en général tels que stipulés dans ce manuel de l'utilisateur. US Blaster Europe décline toute responsabilité en cas accident corporel résultat du non respect des consignes et des avertissements de sécurité. Il en va de même pour toute perte consécutive de chaque forme que ce soit.

Conserver l'emballage vous permettra de renvoyer un équipement défectueux dans son emballage d'origine et d'éviter ainsi tout dommage.

Caracteristique principale

• 4 canaux stereo
  Section Cue dernière generation
• 3 Phono/Line convertible,
• 8 entrées de ligne et 2 entrées micros. Chaque canal est équipé d'une sélection de sortie "input selector" et d'une commande coulissant du niveau "slide level control", Sélecteur CUE avec tepoin LED.
  Cross fader assignable et detachable
  Sortie principale avec EQ à 3 bandes
  Sortie enregistrement
  Sortie principale avec commande stéreo et mono
• Témoin LED du niveau principal de sortie

SPECIFICATIONS

Entrées

DJ Mic .1.5mV 2Kohm symétrique

Phono 3mV 47Kohm

Line 150mV 27Kohm

Aux. 150 mV 27Kohm

Sorties

Réponse en fréquence 20Hz-20KHz +/-2dB

Distorsion 0.02%

Rapport signal/bruit .meilleur que 80dB

Impedance des écouteurs 16ohm

Source d'alimentation 115/230V 50/60Hz 10W

Dimensions (I x h x p). 482 x 138 x 116 mm

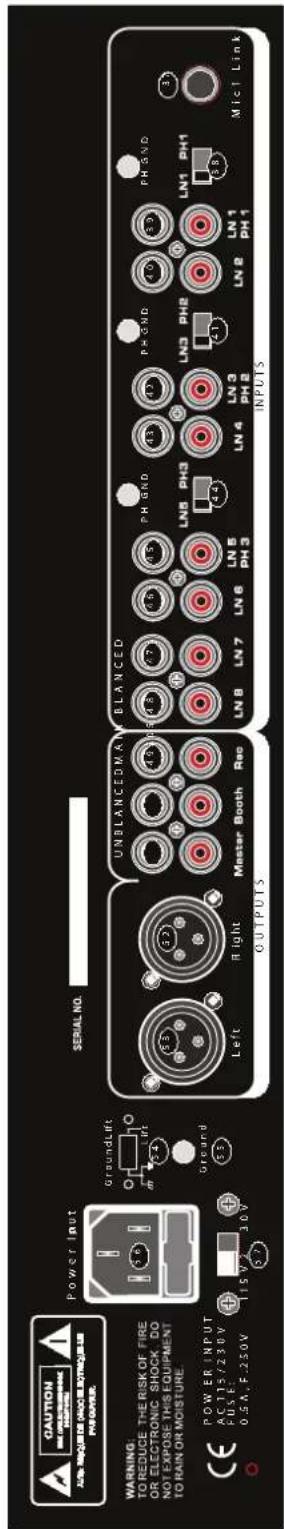

BRANCHEMENT

(57,35,36)

Avant le branchement au réseau, assurez-vous que le commutateur de tension VOLTAGE SELECTOR est reglé à la tension correspondante et POWER se trouve en position OFF, le tímedoin POWER LED n'est pas allumé.

NOTE : C'est un dispositif à double isolation et ne doit pas être mis à la terre.

(51,52,53)

USB 7011 est équipé de 4 sets de connecteurs de sortie amp. Les connecteurs MAIN OUTPUT (symétriques ou asymétriques) sont destinés au branchement à votre amplificateur principal.

(49)

Vous pouvez utiliser les connecteurs REC OUTPUT pour le branchement du pupitre de mixage à l'entrée destinée pour l'enregistrement "record input" de votre enregistrateur, ce qui vous permettra d'enregistrer vos mix.

(50)

Les connecteurs BOOTH OUTPUT vous permettent de brancher un autre amplificateur.

(1) Les entrées MIC 1 et Mic 1 Link input (places sur les panneaux avant et arrière) convennent au 6.3 MM JACK ou au connecteur XLR.
(5) L'entrée MIC 2 input (placee sur le panneau avant) convient aux connecteurs XLR. Toutes les entrées convenennent aux micros symétriques ou asymétriques.

(39,42,45)

Sur le panneau arrière se trouvent 3 entrées PHONO/LINE.

(40,43,46,47,48)

5 entrées stéreo LINE.

(38,39)

Commutateur PHONO/LINE SWITCH you permit de regler l'entrée sur Phono ou Line.

(41,42)

Commutateur PHONO/LINE SWITCH you permit de regler l'entrée sur Phono ou Line.

(45,46)

Commutateur PHONE/LINE SWITCH you permit de regler l'entrée sur Phono ou Line.

Les entrées Phono convennent uniquement aux tourne-disques avec cartouche magnétique. 3 vis de mise à la terre GROUND SCREW (sur le panneau arrêté) pour la mise à la terre de vos tourne-disques sont placées sur le panneau arrêté. Les entrées stéreo line convennent à tous les niveaux de ligne, comme par exemple, lecteur CD, lecteur cassettes, etc.

(33)

Les écouteurs peuvent être insérés dans le connecteur HEADPHONE situé sur le panneau avant.

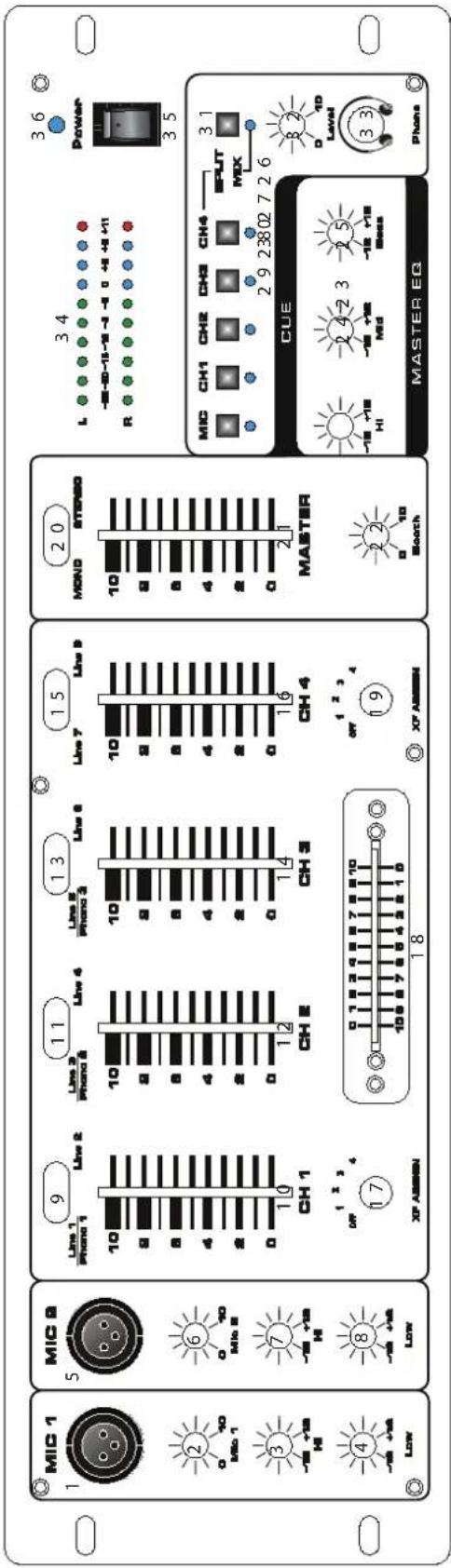

Fonctionnement

(35)

POWER ON: ÀpRES avoir branché tous les dispositifs à votre pupitre de mixage, appuyez sur l'interrupteur POWER SWITCH. Le dispositif se met en marche et le témoin POWER LED s'allume en ROUGE.

(9,39,40,10)

CHANNEL 1: Le commutateur vous permet de selectionner l'entrée PHONO I/LINE 1 ou LINE 2. CHANNEL SLIDE commande le niveau d'entrée de ce canal.

Pupitre de mixage professionnel de 19"à 4 canaux

OPERATION

(11,42,43,12)

CHANNEL 2 : Le commutateur vous permet de selectionner l'entrée PHONO

2/LINE 3 ou LINE 4. CHANNEL SLIDE commande le niveau d'entrée de ce canal.

(13,45,46,14)

CHANNEL 3: Le commutateur vous permet de selectionner l'entrée PHONO 3/LINE 5 ou LINE 6.

CHANNEL SLIDE commande le niveau d'entrée de ce canal.

(15,47,48,40)

CHANNEL 4: Le commutateur vous permet de selectionner l'entrée LINE 7 ou LINE 8.

(40)

CHANNEL SLIDE commande le niveau d'entrée de ce canal.

(18)

CROSSFADER SECTION: 1. CROSSFADER permit le mixage d'une source avec les autres. USB 7011 comporte un cross fader assignable.

(17,19)

Les commutateurs ASSIGN vous permettent de selectionner le canal à jour.

(18)

CROSSFADER de sua une est detachable, il est donc possible de le remplacer en cas de besoin.

(23,24,25)

Master EQ: EQ Principal yous permit de regler le son de sortie.

(51,52,53,24)

OUTPUT CONTROL SECTION : Le niveau de la sortie principale MAIN OUTPUT est commandé à l'aide du MASTER.

(23)

STEREO/MONO you permit de commander le master signal stereo ou mono model.

(25,50)

BOOTH CONTROL

Règle le niveau de sortie BOOTH OUTPUT.

HINT: BOOTH OUTPUT est utilisé par certains DJ avec moniteurs dans DJ Booth. Vous pouvez également l'utiliser en tant que seconde ZONE ou sortie AMP.

(49)

NOTE: REC OUTPUT ne possède pas de commande du niveau. Le niveau est régé à l'aide des glisseurs de canaux du canal sélectionné. Les qualités tonales sont commandées à l'aide des equalizers.

(33,3126,27,28,29,30)

CUE SECTION : Le branchement des écouteurs au connecteur HEADPHONE vous permet de surveiller n'importe quel canal ou tous les canaux. Pressez les boutons MIX/SPLIT pour la surveillance de la sortie principale „master output“, le témoin LED s'allume, si vous appuyez à nouveau sur ces boutons pour le monitoring de l'entrée du canal, le témoin LED n'est pas allumé ; ensuite, vous pouvez presssez les boutons BUTTONS et selectionner le canal à surveiller - leur témoin LED correspondant s'allume.

(32)

Utilise la commande CUE LEVEL

Pour le réglage, "cue volume" sans influencer le mix global.

(34)

DISPLAY:DISPLAYindique les niveaux de sortie MASTER output Left et right.

Note : Il s'agit d'un dispositif à double isolation, il ne doit pas être mis à la terre.

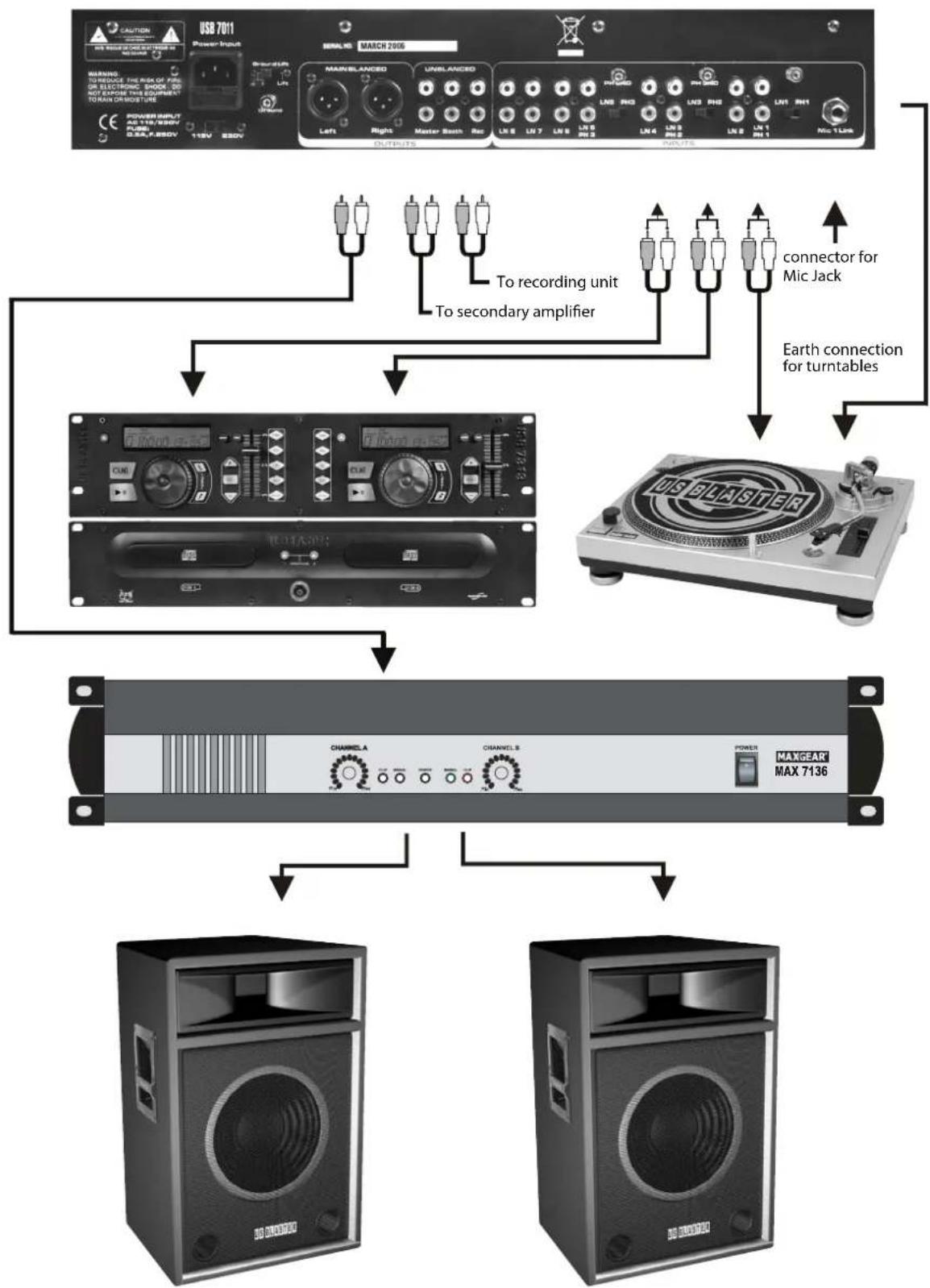

BRANCHEMENT
