MODE D'EMPLOI MFDK95IX M-SYSTEM
Mode d'emploi
Conseils pour l'installation
Vous venez d'acquérir une de nos cuisinières et nous vous remercions de votre choix.
Celle-ci a été soigneusement conçue, fabriquée et testée pour votre plus grande satisfaction.
Pour être à même de l'utiliser dans les meilleures conditions et pour obtenir ce que vous êtes en droit d'en attendre, nous vous conseillons de lire très attentivement cette NOTICE D'UTILISATION.
Les instructions et les conseils qu'elle contient vous aideront efficacement à découvrir toutes les qualités de votre nouvel appareil.
Cette cuisinière devra être destinée seulement à l'utilisation pour laquelle elle a été conçue, c'est-à-dire la cuisson des aliments.
Toute autre utilisation doit être retenue incorrecte et dangereuse.
Nous déclinons toute responsabilité en cas de dommages occasionnés par l'utilisation incorrecte, erronée ou irrationnelle de l'appareil.
AVERTISSEMENTS POUR L'ELIMINATION CORRECTE DU PRODUIT AUX TERMES DE LA DIRECTIVE EUROPEENNE 2002/96/EC.
Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains.
Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service.
Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les
appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré.
CONSEILS POUR L'UTILISATEUR
- Après avoir éliminé l'emballage, vérifier que l'appareil est en bon état. En cas de doute, ne pas l'utiliser et s'adresser au fournisseur le plus proche ou à un technicien qualifié.
- Les éléments de l'emballage (sacs en plastique, mousse, clous, feuillards, etc.) doivent être laissés hors de portée des enfants, car ils constituent une source potentielle de danger.
- Ne pas essayer de modifier les caractéristiques techniques de l'appareil, car cela peut être dangereux.
- Important: avant toute opération d'entretien ou de maintenance, déconnectez l'appareil en le débranchant ou bien en agissant sur l'interrupteur de la ligne électrique.
- Au cas où l'on déciderait de ne plus utiliser l'appareil (ou de remplacer un vieil appareil par un nouveau), avant de le mettre au rebut, le rendre inutilisable, conformément aux prescriptions en vigueur en matière de protection de la santé et de lutte contre la pollution de l'environnement. Rendre aussi inutilisables les parties susceptibles de constituer un danger, surtout pour des enfants qui pourraient utiliser l'appareil hors d'usage comme jouet.
AVERTISSEMENTS ET CONSEILS IMPORTANTS POUR L'UTILISATION DES APPAREILS ELECTRIQUES
L'utilisation d'un appareil électrique comporte l'observance de certaines précautions fondamentales.
En particulier:
- éviter de toucher l'appareil les mains ou pieds mouillés
- éviter l'utilisation de l'appareil les pieds nus
- éviter l'utilisation de l'appareil aux enfants ou aux incapables, sans surveillance.
Le constructeur décline toute responsabilité en cas de dommages occasionnés par une utilisation incorrecte, erronée ou irrationnelle.
PREMIERE UTILISATION DU FOUR
Il est conseillé de suivre ces instructions:

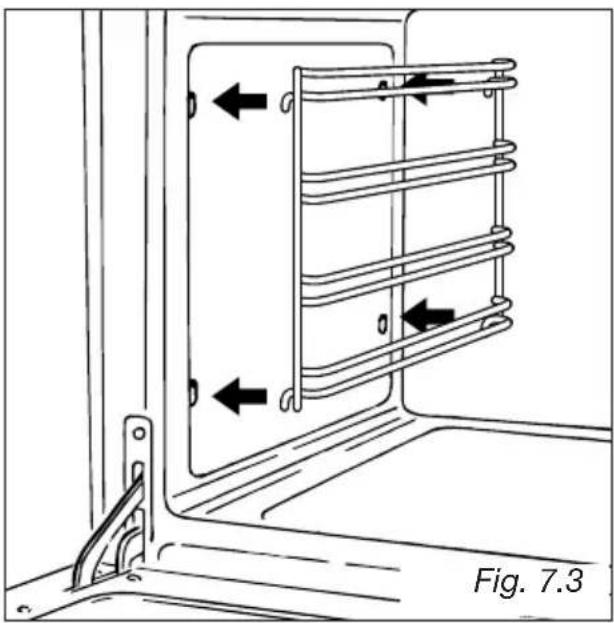

- Equiper l'intérieur du four en montant les grilles latérales, comme décrit dans le chapitre "NETTOYAGE ET ENTRETIEN".
- Introduire grilles et lèchefrite
- A llumer le four vide à la puissance maximale pour éliminer les traces de graisse des éléments chauffants, comme décrit dans le chapitre spécifique.
- Nettoyer l'intérieur du four avec un chiffon imprégné d'eau et de détergent neutre. Puis essuyer parfaitement.
Cette cuisinière a été conçue, fabriquée et mise sur le marché en conformité avec les:
- Prescriptions relatives à la sécurité de la Directive "Basse Tension" 73/23/CEE;
- Prescriptions relatives à la protection de la Directive "EMC" 89/336/CEE;
- Prescriptions de la Directive 93/68/CEE.
PRECAUTIONS ET CONSEILS IMPORTANTS
- Avant d'installer l'appareil, retirer la pellicule de protection éventuelle.
- Après avoir utilisé la cooker, vérifier que l'index des manettes est sur la position de fermeture.
- Eviter l'utilisation de l'appareil aux enfants ou aux incapables, sans surveillance.
- Pendant l'utilisation et après l'emploi du four, certaines commandes et certaines parties de l'appareil deviennent très chaudes (par exemple la vitre de la porte). Ne pas les toucher.
- Tenir éloignés les enfants, en particulier pendant le fonctionnement.
- Avant d'installer l'appareil, retirer la pellicule de protection éventuelle.
- Risque d'incendie! Ne placer aucun matériau inflammable dans le four et dans le espace chauffe-plats: il pourrait prendre feu pendant le fonctionnement.
- Les fils électriques d'autres appareils électroménagers, qui sont utilisés au voisinage de l'appareil, ne doivent pas venir au contact de la table de cuisson chaude ou se trouver coincés dans la porte chaude du four.
- En aucun cas étendre des feuilles d'aluminium dans le four. Ne pas poser de plaque à pâtisserie, ni de lèchefrite sur la sole du four.
- Dès que l'on remarque une fente sur le zone de cuisson, débrancher immédiatement l'appareil et appeler le Service Après -Vente.
- Ne pas gratter la table de cuisson avec des objets coupants ou pointus. Ne pas utiliser le gril comme plan d'appui.
-
Ne utilisez pas une machine à jet de vapeur parce que de l'humidité peut pénétrer dans l'appareil et le rendre dangereux.
-
Le constructeur décline toute responsabilité en cas de dommages occasionnés par une utilisation incorrecte, erronée ou irrationnelle.
- L'appareil a été construit avec des matériaux réutilisables. Le mettre au rebut en suivant les prescriptions locales pour l'élimination des déchets. Rendre l'appareil inutilisable: couper le câble d'alimentation.
IMPORTANT:
Cet appareil a été projeté et construit uniquement pour la cuisson des mets domestiques (électroménagers) et il n'est pas apte à une utilisation non domestique donc il ne peut pas être utilisé dans une local commercial.
Nota: L'appareil incorpore un ventilateur de refroidissement que se entendre fonctionner tout les fois que le four ou le grilloir sont en marche.
3
4
1
6
5
Fig. 1.1

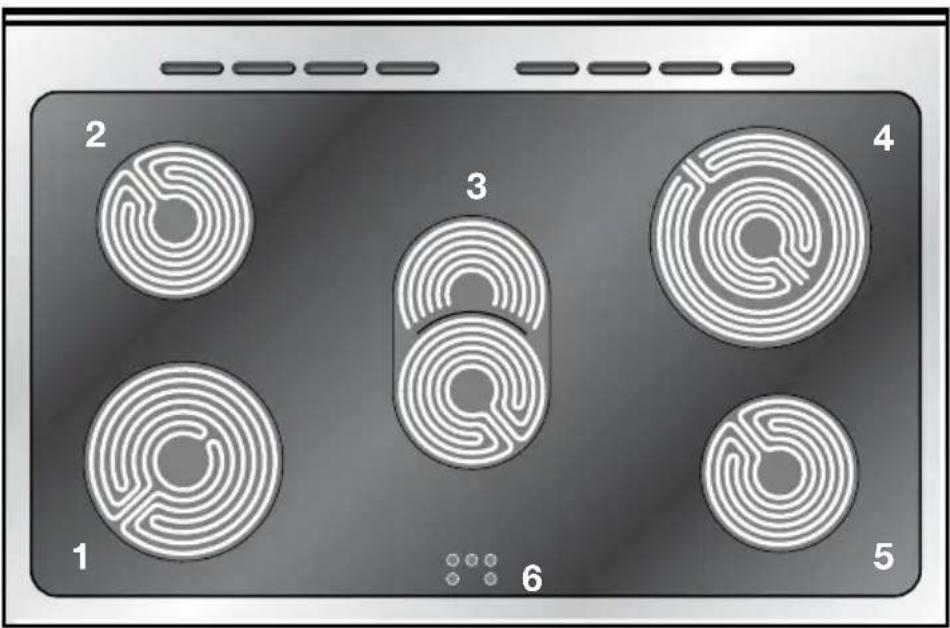

- Zone de cuisson 3 circuits ∅ 180 1700 W
- Zone de cuisson 3 circuits ∅ 145 1200 W
- Zone de cuisson double ovale ∅ 140 x 250 1800/1000 W
- Zone de cuisson double circulaire ∅ 210/120 2100/700 W
- Zone de cuisson 3 circuits ∅ 145 1200 W
- Témoins lumineux de chaleur résiduelle
Attention: Dès que l'on remarque une fente sur le gril, débrancher immédiatement l'appareil et appeler le Service Après -Vente.

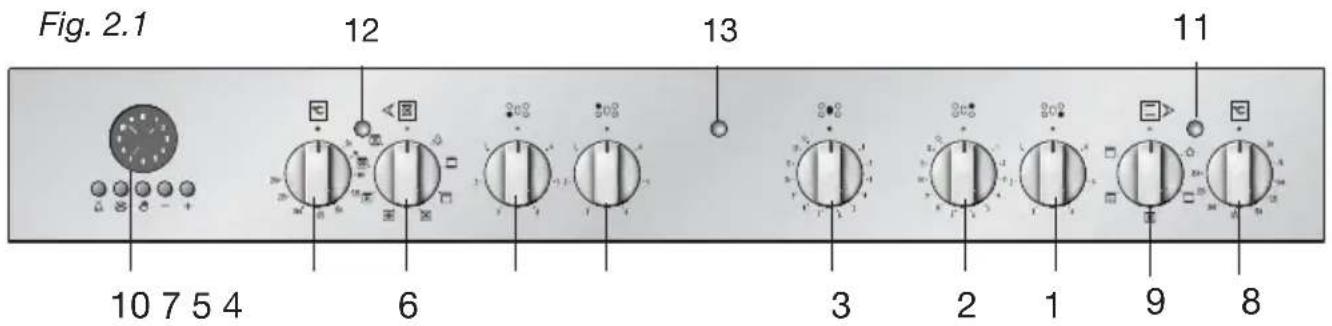

2 - TABLEAU DE BORD
12
13
11
6
3
2
1
9
8
10 7 5 4
DESCRIPTION DES COMMANDES
- Manette commande zone de cuisson avant droite
- Manette commande zone de cuisson arrière droite
- Manette commande zone de cuisson centrale
- Manette commande zone de cuisson arrière gauche
- Manette commande zone de cuisson avant gauche
- Manette commande sélecteur de fonctions four multifonctions (four principal à gauche)
- Manette commande thermostat four multifonctions (four principal à gauche)
- Manette commande thermostat four électrique (four secondaire à droite)
- Manette commande sélecteur de fonctions four électrique (four secondaire à droite)

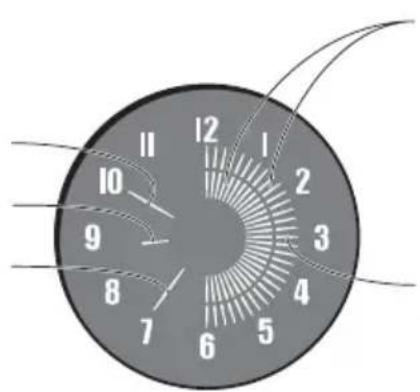

- Horloge/programmateur électronique (four principal à gauche)
Lampes de contrôle:
- Témoin de la témpérature four électrique (four secondaire à droite)
- Témoin de la témpérature four électrique (four principal à gauche)
- Témoin de ligne
3 - TABLE DE TRAVAIL - MODE D'EMPLOI
CARACTERISTIQUES DE LA TABLE EN VITROCERAMIQUE
La table de cuisson en vitrocéramique est caractérisé par une rapide transmission de chaleur en verticale des éléments chauffants, placés sous le plan, aux casseroles posées au-dessus de ceux-ci.
Par contre la chaleur ne se propageant pas horizontalement, la vitrocéramique reste "froide" à quelques centimètres de la zone de cuisson.
Les 5 zones de cuisson sont représentées par les 5 disques du plan.
REMARQUE IMPORTANTE:
Les éléments de chauffage incorporent un limiteur de température qui commute sur ON/OFF (MARCHE/ARRET) l'élément dans tous les réglages, afin de protéger contre toute surchauffe la vitrocéramique.
L'emploi de marmites impropres et/ou de mauvais positionnement de la mar-mite provoquera une intervention plus fréquente du limiteur de température, ayant pour résultat une réduction des qualités de cuisson.

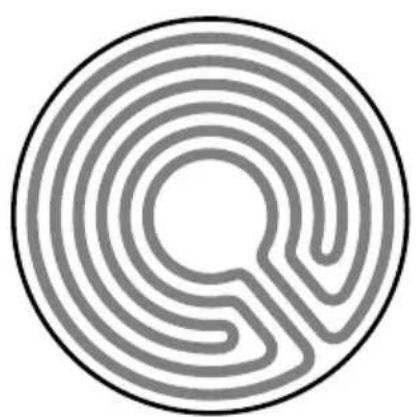

L'élément réchauffant est constitué de 3 résistances électriques qui peuvent fonctionner en même temps ou séparément selon la position du bouton à 7 positions (fig. 3.1).
Elle atteint la températuer de cuisson en très peu de temps.
2.
3.
4
5
6
Fig. 3.1
L'élément chauffant de la zone principale est commandé par un régulateur continu d'énergie de 1 (température minimale) à 12 (température maximale) (fig. 3.3).

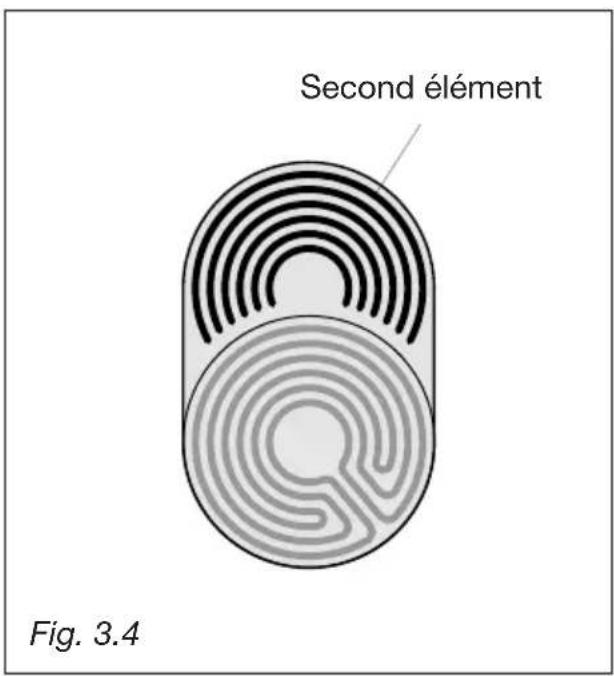

En allumant de deuxième élément (fig. 3.4 et 3.5), les surfaces des zones de cuisson arrière droite et central peuvent être élargies.
Pour cela, tourner le bouton de réglage complètement vers la droite(position
Avant l'allumage de la table, vérifier qu'il soit propre.
11
10
9
8
7
6
5
4
3
2
1
Fig. 3.3
Fig. 3.4


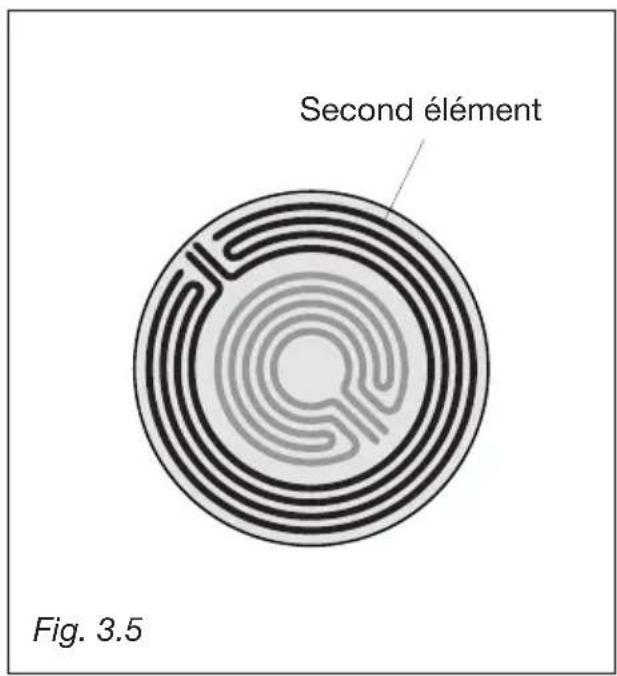

Fig. 3.5

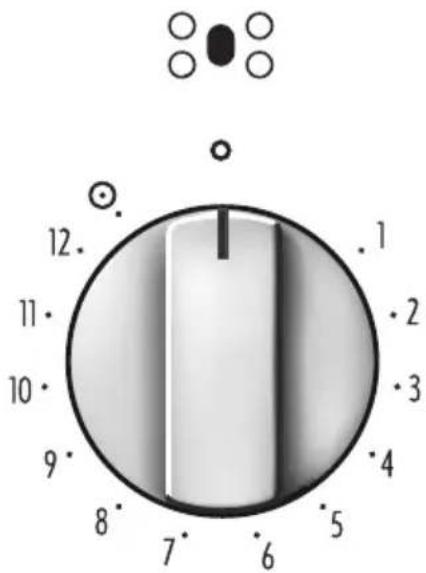

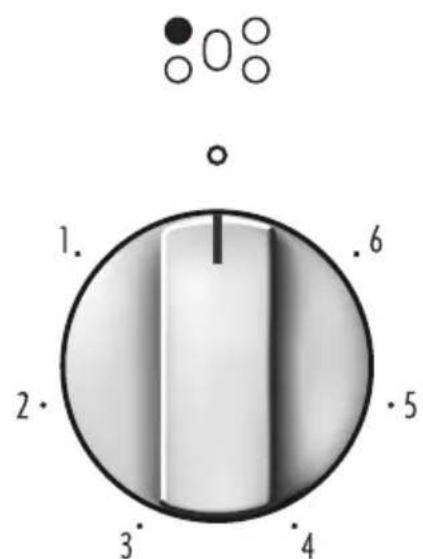

Zone de cuisson commandé par un commutateur à 7 positions
Zone de cuisson commandé par un commutateur à 12 positions
2
3
4
5
6
7
8
9
10
11
12
6
Chauffage
Cuisson
Rotir-Frire
Fig. 3.6

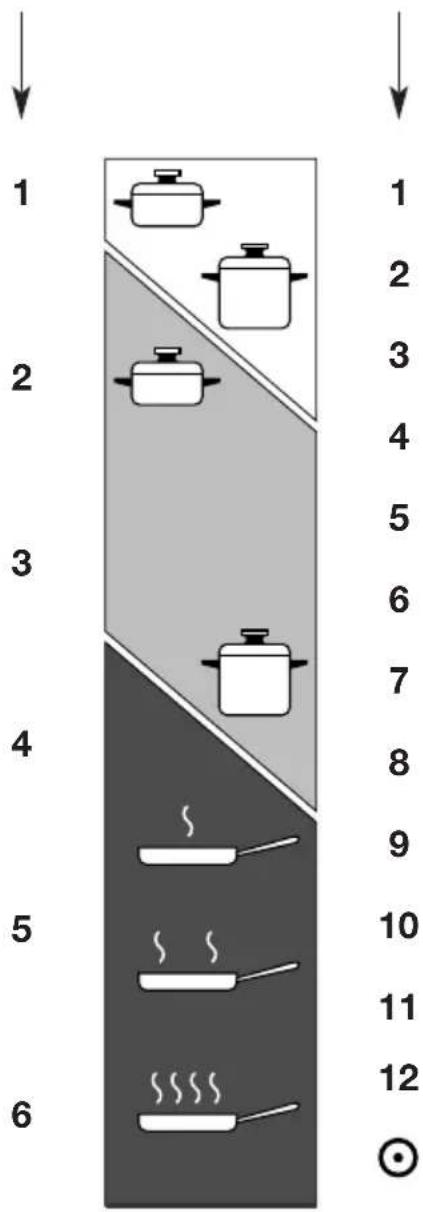

EXEMPLES DE CUISSON
| Position manette | TYPE DE CUISSON |
| 0 | 0 | Eteint |
| 12 | 12 | Pour fondre(beurre, chocolat). |
| 2 | 234 | Pour maintenir les aliments au chaud ou chauffer des liquides en petite quantité. |
| 3 | 456 | Pour chauffer des liquides en quantités plus importantes; réduction de sauces ou crèmes. |
| 34 | 67 | Ebullition des aliments;Pot au feu; soupes; cuisson à la vapeur. |
| 4 | 78 | Pâtes, riz en récipient ouvert; Escalopes; |
| 45 | 8910 | Ebullition de grands volumes;Grillades express; |
| 6 | 1112 | Fritures, frites; steaks; beignets. |
| | Allumant une deuxième zone de cuisson (Seulement double ou ovale zones radiantes) |
Après une brève période d'utilisation, l'expérience vous indiquera quel est le réglage qui répond le mieux à vos besoins.
TEMOINS D'INDICATION DE LA CHALEUR RESIDUELLE
Dans la partie avant du plan de travail se trouvent 5 témoins d'indication, chacun relié à une zone de cuisson.
Lorsque la température de la zone de cuisson est supérieure à 60°C, la lampetémoin s'allume également pour signaler que la plaque est chaude.
Ce témoin reste allumé, même si l'on a éteint le foyer, pour signaler que la plaque est encore chaude dans cette zone de cuisson.
La chaleur résiduelle persiste un certain temps après l'extinction du foyer correspondant.
Il faut donc éviter de poser les mains sur la zone de cuisson et surtout éloigner les petits enfants.
Le témoin s'éteint automatiquement lorsque la température de la zone de cuisson descend en dessous de 60°C.
CONSEILS POUR UNE CUISSON COR- RECTE ET RAPIDE:
- Pour abréger le temps de cuisson, tourner la manette sur le max et, après un bref intervalle, positionner la manette à l'allure établie.
- Utiliser de récipients à fond plat. Il est souhaitable que le fond du récipient présente le même diamètre (ou légèrement supérieur) que celui de la zone de cuisson, pour mieux exploiter l'énergie.
- Puisque la zone de cuisson reste chaude pendant une durée appréciable après l'extinction du foyer, on peut éteindre quelques minutes avant la fin de la cuisson. La chaleur résiduelle de la plaque vitrocéramique permettra d'achever la cuisson.
- Pour économiser de l'énergie électrique, utiliser des couvercles, lorsque c'est possible.
- Ne jamais faire cuire les aliments directement sur la table vitrocera-mique, mais dans des marmites ou des récipients adaptés.
Attention: La table de cuisson devient très chaude pendant le fonctionnement. Tenir éloignés les enfants.
Fig. 3.7
Conseils pour une utilisation sûre de la plaque:
- Avant d'allumer, bien vérifier quelle est la manette qui contrôle la zone de cuisson retenue.
Il est préférable de placer la casserole sur la zone de cuisson avant l'allumage et de la retirer après l'extinction.
- Utiliser casseroles et récipients avec fonds réguliers (attention aux récipients en fonte). Les fonds irréguliers peuvent occasionner de rayures sur la surface de la plaque.
Vérifier que les fonds soient propres et secs.
- Eviter que les manches des récipients dépassent de la plaque, ceci pour les rendre inaccessibles aux enfants et pour éviter de renverser les récipients.
- Ne pas utiliser la plaque si la vitre est brisée ou félée. Detachez l'appareil du reseau électrique.
- Ne pas s'approcher des zones de cuisson lorsqu'elles sont allumées.
- Ne pas laisser tomber ou appuyer de feuilles de cuisson ou en matière plastique sur la plaque lorsqu'elle est chaude.
- Rappelez-vous que les zones de cuisson restent chaudes pendant une durée assez importante (30 min. environ) après extinction.
- N'utiliser pas la plaque comme surface d'appui.
- Huile et gras peuvent s'allumer s'ils sont surchauffés. Faire attention.
- Suivre soigneusement les instructions pour le nettoyage.
- Dès que l'on remarque une fente sur le gril, débrancher immédiatement l'appareil et appeler le Service Après -Vente.
- Ne jamais cuisiner directement sur les plaques électriques, mais dans des marmites ou des récipients.
Ne pas gratter la table de cuisson avec des objets coupants ou pointus. Ne pas utiliser le gril comme plan d'appui.
NETTOYAGE
Avant de procéder au nettoyage de la plaque, s'assurer que l'appareil soit éteint.
Enlever les éventuelles incrustations de nourriture ou dépots d'autres substances (fig. 3.8). Enlever la poussière avec un chiffon humide.
On peut utiliser également des détergents non abrasifs ou corrosifs.
En tous cas, éliminer toute trace de détergent avec un chiffon humide.
On recommande d'éloigner de la plaque tout objet susceptible de fondre à la chaleur: objets en plastique, feuille d'aluminium, sucre ou produits très sucrés.
Au cas où quelque objet ou matière a fondu sur la plaque, il est nécessaire de l'enlever immédiatement (tandis que la surface est encore chaude) avec un grattoir, afin d'éviter la détérioration de la surface en vitrocéramique.
Eviter d'utiliser de couteaux ou d'objets pointus car ils pourrait abîmer irrémédia-blement la surface de la plaque.
Eviter également l'utilisation de pailles ou éponges abrasives qui peuvent occasionner de rayures irréparables.
ATTENTION: TRÈS IMPORTANT!

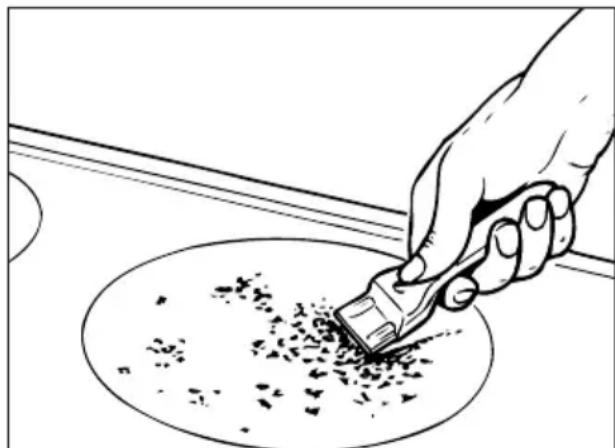

En cas de nettoyage de la table en vitrocéramique à l'aide d'un accessoire (par exemple raclette), il est important de veiller à ne pas endommager la garniture présente au niveau des angles de la surface en vitrocéramique.
4 - FOUR ELECTRIQUE MULTIFONCTIONS (PRINCIPAL - four à gauche)
Attention: la porte est chaude pendant le fonctionnement.
Eloigner les jeunes enfants.
CARACTERISTIQUES GENERALES
Comme la définition l'indique, il s'agit d'un four qui présente des caractéristiques particulières au point de vue fonctionnel.
Il est, en fait, possible d'insérer 7 différentes fonctions pour satisfaire toute exigence de cuisson.
Les 7 fonctions, à contrôle thermostatique, sont obtenues par 4 éléments chauffants:
- Résistance de la sole 1400 W
- Résistance de la voûte 1000 W
– Résistance de grilloir 2000 W
- Résistance circulaire 2500 W
- Moteur ventilateur 25 W
– Lampe du four 15 W
NOTA:
Lors de la première utilisation, il est conseillé de faire marcher le four à la puissance maximale (250°C) pendant 60 minutes à la fonction et ensuite pendant 15 minutes aux fonctions et afin d'éliminer d'éventuelles traces de graisse sur les résistances.
ATTENTION:
La porte est chaude, utiliser la poignée.
Pendant l'utilisation l'appareil devient chaud. Faire de l'attention à ne pas toucher les éléments chauds à l'intérieur du four.
MODALITES DE FONCTIONNEMENT
Le réchauffement et la cuisson dans le four MULTI-FONCTION sont obtenues comme suit:
a. par convection naturelle
La chaleur est produite par les éléments chauffants de sole et de voûte.
b. par convection forcée
Une turbine aspire l'air contenu dans le moufle du four, le fait passer à travers des spires incandescentes d'une résistance électrique circulaire et le renvoie dans le moufle. L'air chaud, avant être à nouveau aspiré par la turbine pour répéter le cycle ci-dessus, enveloppe les aliments déposés dans le four, produisant une cuisson rapide et complète dans tous les points. En plus, il est possible de cuire divers plats simultanément.
c. par convection semi-forcée
La chaleur produite par les éléments chauffants de sole et de voûte est distribuée dans le four par la turbine.
d. par rayonnement.
La chaleur est rayonnée par la résistance de grilloir, à rayons infrarouges.
e. par rayonnement et ventilation
La chaleur rayonnée par la résistance de grilloir à rayons infrarouges est distribuée dans le four par la turbine.
f. par ventilation
La décongélation des aliments s'ob-
tient par simple ventilation, sans
chauffer.
225
200
175
150
.50
.75
.100
.125
.50
.75
.100
.125
.50
.75
.100

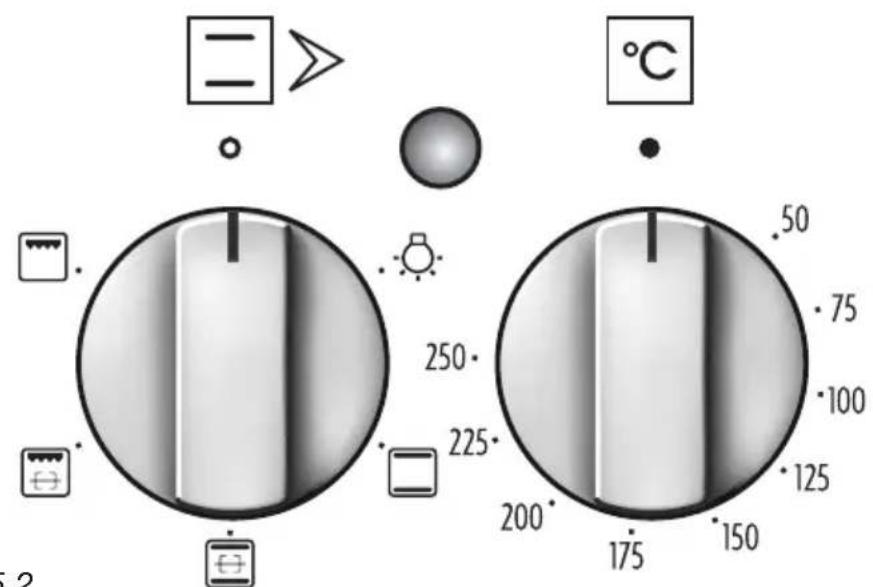

Fig. 4.1 Fig. 4.2
THERMOSTAT (Fig. 4.1)
L'allumage des éléments chauffants du four est obtenu par le positionnement du commutateur à la fonction choisie et par le positionnement de la manette du thermostat à la température voulue (de 50°C à 250°C). Le contrôle du fonctionnement (ON-OFF) des éléments chauffants est exécuté par le thermostat; le voyant situé sur le tableau de bord signale son fonctionnement.
MANETTE DU SELECTEUR DE FONCTIONS (Fig. 4.2)
Tourner la manette en sens horaire pour choisir une des fonctions décrites.
ECLAIRAGE FOUR
En tournant la manette sur cette position on allume la lampe du four (15 W). Le four reste allumé toujours lorsque l'une des fonctions est affichée.
CUISSON TRADITIONNELLE A CONVECTION
Fonctionnement des éléments chauffants de sole et de voûte.
La chaleur se répand par convection naturelle et la température doit être réglée de 50° à 250° C par la manette du thermostat.
Il est nécessaire de préchauffer le four avant de placer les aliments pour la cuisson.
Conseillé pour:
Pour mets qui demandent le même degré de cuisson à leur intérieur comme à l'extérieur. Exemple: rôtis, côtes de porc, meringues, etc.
CUISSON AU GRILLOIR
On allume la résistance électrique à rayons infrarouges. La chaleur se propage par rayonnement.
Utiliser avec la porte du four fermée et le bouton du thermostat sur la position entre 50° et 225°C pour max 15 minutes, ensuite sur la position 175°C.
Pour plus d'information voir le chapitre "CUISSON AU GRILLOIR".
La cuisson avec le grilloir ne doit jamais dépasse 30 min.
Attention: la porte du four est très chaude pendant le fonctionnement.
Eloigner les enfants.
Conseillé pour:
Cuisson traditionnelle au grilloir, rissoler, dorer, gratiner, griller, etc.
DECONGELATION DES ALIMENTS SURGELES
Fonctionnement du ventilateur du four seulement.
A effectuer avec la manette du thermostat à l'allure “●” car toute autre position ne réaliserait aucun effet.
La décongélation s'obtient par simple ventilation, sans chauffer.
Conseillé pour:
Pour décongeler rapidement les aliments surgelés.
Un kilo nécessite d'environ une heure.
Le temps de cette opération varie en fonction de la qualité et du genre des aliments à décongeler.
CUISSON A L'AIR CHAUDE
Fonctionnement de la résistance circulaire et de la turbine. La chaleur se répand par convection forcée et la température doit être réglée de 50° à 250° C par la manette du thermostat.
Il n'est pas nécessaire de préchauffer le four.
Conseillé pour:
Pour mets nécessitant d'être bien cuits à l'extérieur et doux ou roses à l'intérieur.
Exemple: lasagne, agneau, roast-beef, poisson entiers, etc.
CUISSON AU GRILLOIR VENTILE
Fonctionnement de la résistance du grilloir à rayons infrarouges et de la turbine.
La chaleur se répand principalement par rayonnement et le ventilateur s'occupe de la distribution dans tout le four.
Utiliser avec la porte du four fermée et la température doit être réglée de 50° à 175 °C max par la manette du thermostat.
Il est nécessaire de préchauffer le four pendant 5 minutes.
Pour une correcte utilisation, voir la chapitre "GRILLADE ET GRATIN".
La cuisson avec le grilloir ne doit jamais dépasse 30 min.
Attention: la porte du four est très chaude pendant le fonctionnement.
Eloigner les enfants.
Conseillé pour:
Pour cuisson au grilloir où il est nécessaire d'obtenir un brunissage extérieur pour bloquer les jus à l'intérieur. Exemple: Bifteck de veau, entrecôte, hamburger, etc.
MAINTIEN EN TEMPERATURE APRES CUISSON OU RECHAUFFEMENT DOUX DES METS
On allume la résistance supérieure, la résistance circulaire et le ventilateur.
La chaleur se propage par convection forcée avec un apport majeur dans la partie supérieure.
La température peut être réglée entre 50 et 140 degrés C par le bouton du thermostat.
Conseillé pour:
Les aliments qui doivent être bien cuits. Pour maintenir les aliments chauds après n'importe qu'elle cuisson. Pour réchauffer lentement des aliments déjà cuits.
CUISSON PAR CONVECTION FORCEE (AVEC VENTILATION)
Fonctionnement des éléments chauffants de sole et de voûte et turbine. La chaleur qui provient du haut et du bas est distribuée par convection forcée.
La température doit être réglée de 50° à 250° C par la manette du thermostat.
Conseillé pour:
Pour plats de volume et de quantité importantes qui nécessitent du même degré de cuisson à l'intérieur comme à l'extérieur. Exemple: rôtis roulés, dindon, gigot, tarte, etc.
CONSEILS DE CUISSON
STERILISATION
La stérilisation d'aliments à conserver en bocaux s'effectue de la manière suivante (réciipients pleins et fermés hermétiquement):
a. Positionner la manette du commutateur à l'allure ☒
b. Positionner la manette du thermostat à la position 185 °C et préchauffer le four.
c. Remplir la lèchefrite d'eau chaude.
d. Disposer les récipients sur la lèchefrite en veillant à ce qu'ils ne soient pas en contact l'un avec l'autre et, après avoir mouillé les couvercles avec de l'eau, fermer la porte du four et régler la manette du thermostat à la position 135 °C.
Quand la stérilisation est commencée, c'est-à-dire quand on commence à apercevoir des bulles dans les récipients, éteindre le four et laisser refroidir.
AMELIORATION
Positionner le commutateur à l'allure et le thermostat à l'allure 150 °C.
Le pain retrouve sa fraîcheur et son parfum si on l'humidifie au moyen d'un peu d'eau mis dans le four pendant environ 10 minutes.
ROTIR
Pour obtenir un rôti classique, cuit à point dans son entier il suffit de noter:
- qu'il est conseillé de maintenir la température entre 180 et 200 °C
- que le temps de cuisson dépend de la quantité et de la qualité des aliments.
CUISSON SIMULTANEE
Le four MULTI-FONCTIONS aux l'allures et éu commutateur permet la cuisson simultanée de diverses préparations hétérogènes.
On peut ainsi cuire en même temps des plats différents comme du poisson, une tarte et de la viande sans que les arômes et les saveurs se mélangent.
Les seules précautions a prendre sont les suivantes:
- Les températures de cuisson doivent être les plus voisines possible, avec une différence de 20° à 25 °C maximum entre les extrêmes exigés pour les divers plats.
- L'introduction des plats dans le four se fera à des moments différents en tenant compte de leurs durées respectives de cuisson.
Le résultat évident de ce type de cuisson est l'économie de temps et d'énergie qu'il permet.
GRILLADE ET GRATIN
A l'allure du commutateur, la grillade peut être exécutée sans tournebroche puisque l'air enveloppe complètement les aliments.
Positionner le thermostat à l'allure 175 °C et après avoir préchauffé le four, déposer simplement les mets sur la grille, fermer la porte et laisser fonctionner toujours avec le thermostat, jusqu'à la grillade est achevée. Ajouter quelques noix de beurre avant la fin de la cuisson pour obtenir l'effet doré du gratin.
La cuisson avec le grilloir ne doit jamais dépasse 30 min.
Attention: la porte est chaude pendant le fonctionnement.
Eloigner les jeunes enfants.
CUISSON AU GRILLOIR
Laisser préchauffer 5 minutes environ avec la porte du four fermée.
Introduire le plats dans le four après avoir mis la grille porte-plat sur le gradin le plus haut possible du four.
La lèchefrite se place dessous de la grille pour recueillir le jus et la graisse.
Très important: Laisser toujours la porte du four fermée pendant la cuisson.
La cuisson avec le grilloir ne doit jamais dépasse 30 min.
Attention: la porte du four est très chaude pendant le fonctionnement. Eloigner les enfants.
CUISSON AU FOUR
Pour la cuisson, avant utilisation préchauffer le four à la température désirée.
Quand le four est à température, introduire les mets et vérifier le temps de cuisson en ayant soin d'interrompre le chauffage 5 minutes avant la fin du temps de cuisson, de manière à récupérer la chaleur emmagasinée dans le four.
EXEMPLES DE CUISSON
Les températures sont indicatives car elles varient en fonction de la quantité et du volume des aliments.
Il est recommandé d'utiliser des plats appropriés pour la cuisson au four et de modifier la température pendant la cuisson si cela est nécessaire.
PLATS TEMPERATURE
Biscuit de Savoie 150°
Gâteau chocolat 150°
Riz au four 150°
Pâté de lapin 175°
Soufflé au fromage 175°
Boeuf aux oignons 175°
Couronne de macaroni 175°
Quatre-quarts 175°
Crème caramel 175°
Tomates farcies 200°
Pizza 200°
Daurade oignons 200°
Truites amandes 200°
Merlans au four 200°
Canard 200°
Pommes de terre au four 200°
Tarte aux pommes 200°
Choux à la crème 200°
Macaroni au gratin 250°
5 - FOURS ELECTRIQUES A CONVECTION (SECONDAIRE à droite)
Attention: la porte est chaude pendant le fonctionnement. Eloigner les jeunes enfants.
CARACTERISTIQUES GENERALES
Les 4 fonctions à contrôle par thermostat sont obtenues grâce à 3 éléments chauffants qui sont:
Les fonctions, à contrôle thermostatique, sont obtenues par 3 éléments chauffants:
- Résistance de la sole 800 W
- Résistance du ciel 700 W
– Résistance du grill 1450 W
ATTENTION:
La porte est chaude, utiliser la poignée.
Pendant l'utilisation l'appareil devient chaud. Faire de l'attention à ne pas toucher les éléments chauds à l'intérieur du four.
NOTE:
Lors de la première utilisation, nous conseillons d'allumer le four vide, de la façon expliquée ci-après, et de le faire fonctionner à la puissance maximale, avec le bouton du thermostat en position 250°C, pendant environ une heure dans le mode de fonctionnement pendant 15 minutes dans les modes
Cette opération permettra d'éliminer d'éventuelles traces de graisse sur les résistances électriques.
MODALITES DE FONCTIONNEMENT
Le réchauffement et la cuisson dans le four ELECTRIQUE A CONVECTION sont obtenues comme suit:
a. par convection naturelle
La chaleur est produite par les éléments chauffants de sole et de voûte.
b. par rayonnement.
La chaleur est rayonnée par la résistance de grilloir, à rayons infrarouges (utiliser avec la porte du four fermée).
50
75
100
125
150
175
200
225
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
25
Fig. 5.1 Fig. 5.2
MANETTE DU SELECTEUR DE FONCTIONS (Fig. 5.1)
Tourner la manette en sens horaire pour choisir une des fonctions décrites.
THERMOSTAT (Fig. 5.2)
L'allumage des éléments chauffants du four est obtenu par le positionnement du commutateur à la fonction choisie et par le positionnement de la manette du thermostat à la température voulue (de 50°C à 250°C). Le contrôle du fonctionnement (ON-OFF) des éléments chauffants est exécuté par le thermostat; le voyant situé sur le tableau de bord signale son fonctionnement.
ECLAIRAGE FOUR
En tournant la manette sur cette position on allume la lampe du four (15 W). Le four reste allumé toujours lorsque l'une des fonctions est affichée.
CUISSON TRADITIONNELLE A CONVECTION
On allume les éléments chauffants supérieur et inférieur.
La chaleur se propage par convection naturelle et la température doit être régularisée entre 50 et 250 degrés C avec le bouton du thermostat.
Il faut préchauffer le four avant d'introduire les aliments à cuire.
Dans le position le moteur du tournebroche se met en fonctionnement pour la cuisson au tournebroche.
Conseillé pour:
Les aliments qui demandent le même degré de cuisson à l'intérieur et à l'extérieur; par exemple: rôtis, côtes de porc, méringue, ect.
CUISSON TRADITIONNELLE AU GRILLOIR
On allume la résistance électrique à rayons infrarouges. La chaleur se propage par rayonnement.
Utiliser avec la porte du four fermée et le bouton du thermostat sur la position 225°C pour 15 minutes et ensuite à 175°C.
Dans le position le moteur du tournebroche se met en fonctionnement pour la cuisson au tournebroche.
Pour plus d'information voir le chapitre "CUISSON AU GRILL TRADITIONNEL".
Conseillé pour:
Action intense du grill pour des cuissons du type: rissoler, dorer, gratiner, griller, ect.
La cuisson avec le grilloir ne doit jamais dépasse 30 min.
Attention: la porte du four est très chaude pendant le fonctionnement. Eloigner les enfants.
CUISSON AU GRILLOIR
Laisser préchauffer 5 minutes environ avec la porte du four fermée.
Introduire les aliments à cuire en mettant la grille le plus près possible du grill.
Pour recueillir le jus de cuisson placer le lèchefrite sous la grille.
Très important: Laisser toujours la porte du four fermée pendant la cuisson.
La cuisson avec le grilloir ne doit jamais dépasse 30 min.
Attention: la porte du four est très chaude pendant le fonctionnement. Eloigner les enfants.
CUISSON AU FOUR
Pour la cuisson, avant utilisation préchauffer le four à la température désirée.
Quand le four est à température, introduire les mets et vérifier le temps de cuisson en ayant soin d'interrompre le chauffage 5 minutes avant la fin du temps de cuisson, de manière à récupérer la chaleur emmagasinée dans le four.
EXEMPLES DE CUISSON
Les températures sont indicatives car elles varient en fonction de la quantité et du volume des aliments.
Il est recommandé d'utiliser des plats appropriés pour la cuisson au four et de modifier la température pendant la cuisson si cela est nécessaire.
PLATS TEMPERATURE
| Biscuit de Savoie 150° |
| Gâteau chocolat 150° |
| Riz au four 150° |
| Pâté de lapin 175° |
| Soufflé au fromage 175° |
| Boeuf aux oignons 175° |
| Couronne de macaroni 175° |
| Quatre-quarts 175° |
| Crème caramel 175° |
| Tomates farcies 200° |
| Pizza 200° |
| Daurade oignons 200° |
| Truites amandes 200° |
| Merlans au four 200° |
| Canard 200° |
| Pommes de terre au four | 200° |
| Tarte aux pommes 200° |
| Choux à la crème | 200° |
| Poivrons grillés 225° |
| Côtelettes veau 225° |
| Côtelettes mouton | 225° |
| Rôti veau | 225° |
| Poulet rôti | 225° |
| Pommes au four 225° |
| Oeufs cocotte | 250° |
| Omelette | 250° |
| Rôti de boeuf | 250° |
| Gigot | 250° |
| Epaule mouton | 250° |
| Macaroni au gratin 250° |

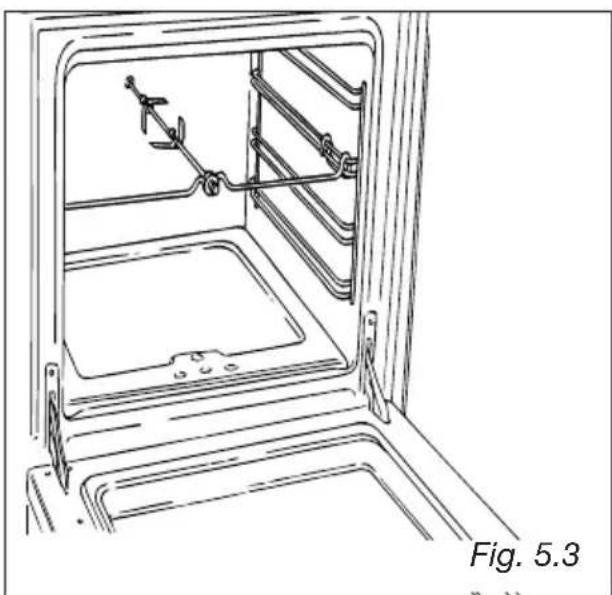

TOURNEBROCHE (Fig. 5.3)
Ce dispositif, qui sert à cuire comme à la broche en utilisant le grill, se compose de:
- un moteur électrique appliqué sur la partie postérieure du four
- un axe en acier inox, muni d'une poignée athermique extractible et de deux fourchettes réglables
- un support axe à insérer sur les glissières centrales du four.
UTILISATION DE LA ROTISSOIRE POUR CUISSON AU TOURNEBROCHE
Très important: Laisser toujours la porte du four fermée pendant la cuisson.
- Introduire le lèchefrite sur le dernier degré en bas du four et insérer le support de l'axe.
- Enfiler dans l'axe les viandes à cuire en ayant soin de les fixer centralement par les fourchettes.
- Introduire l'axe dans le four du moteur et appuyer sur le support le collier de la broche; et enfin enlever la poignée en tournant vers la gauche.
Le sens de rotation du tourne-broche peut être indifféremment de gauche à droite, ou l'inverse.
La cuisson avec le grilloir ne doit jamais dépasse 30 min.
Attention: la porte du four est très chaude pendant le fonctionnement. Eloigner les enfants.
L'horloge/programmateur électronique est un dispositif qui regroupe les fonctions ci-dessous, programmables d'une seule main:
- Horloge 12 heures à aiguilles lumineuses (heures, minutes et secondes).
- Compte-minutes (jusqu'à 60 minutes).
- Programme de cuisson automatique du four. Allumage à l'heure programmée (au plus tard 12 heures après la programmation) et extinction automatique au terme de la cuisson programmée (max. 6 heures).
- Programme de cuisson semi-automatique du four. Extinction automatique du four au terme de la cuisson programmée (max. 6 heures).
Description des touches:

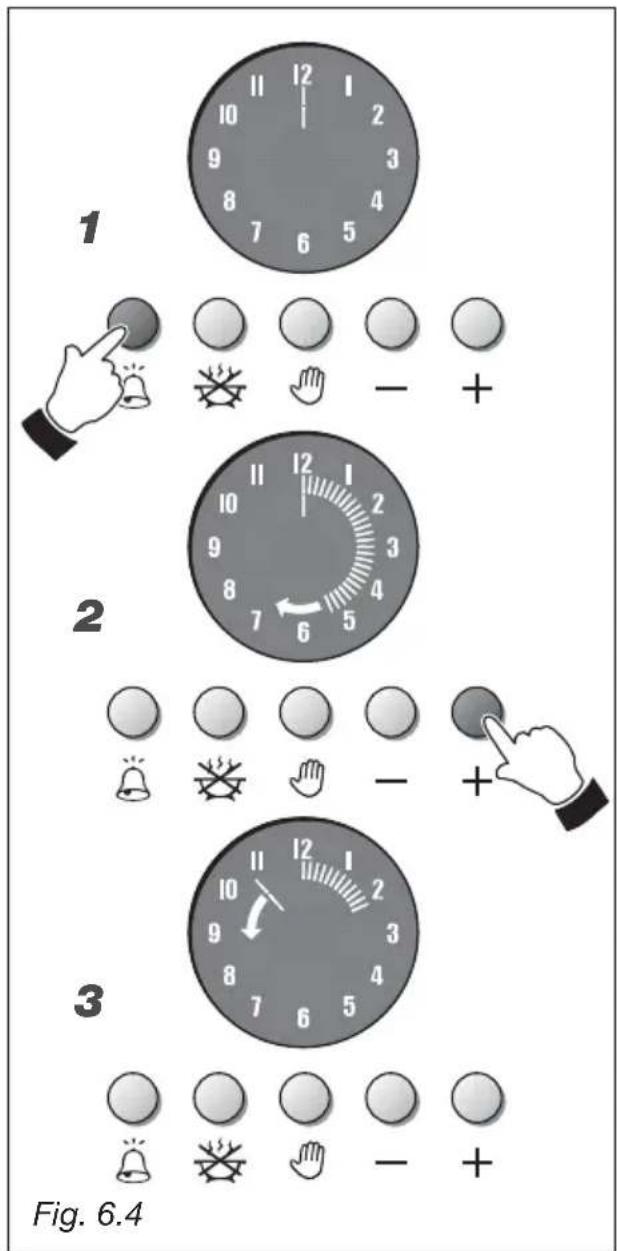

Compte-minute
Temps de cuisson/Heure de fin de cuisson
Avance des chiffres de toutes les fonctions
Recul des chiffres de toutes les fonctions
Note: la programmation (à l'aide d'une seule main) s'effectue en appuyant sur la touche correspondant à la fonction vou-lue et après l'avoir relâchée, il suffit de programmer la durée dans un délai de 7 secondes à l'aide de la touche ou
- .
L'horloge/programmateur se remet à zéro à chaque coupure de courant.
HORLOGE:
Aiguille lumineuse des minutes
Aiguille lumineuse des heures
Aiguille lumineuse des secondes
11
10
9
8
7
6
5
4
3
2
1

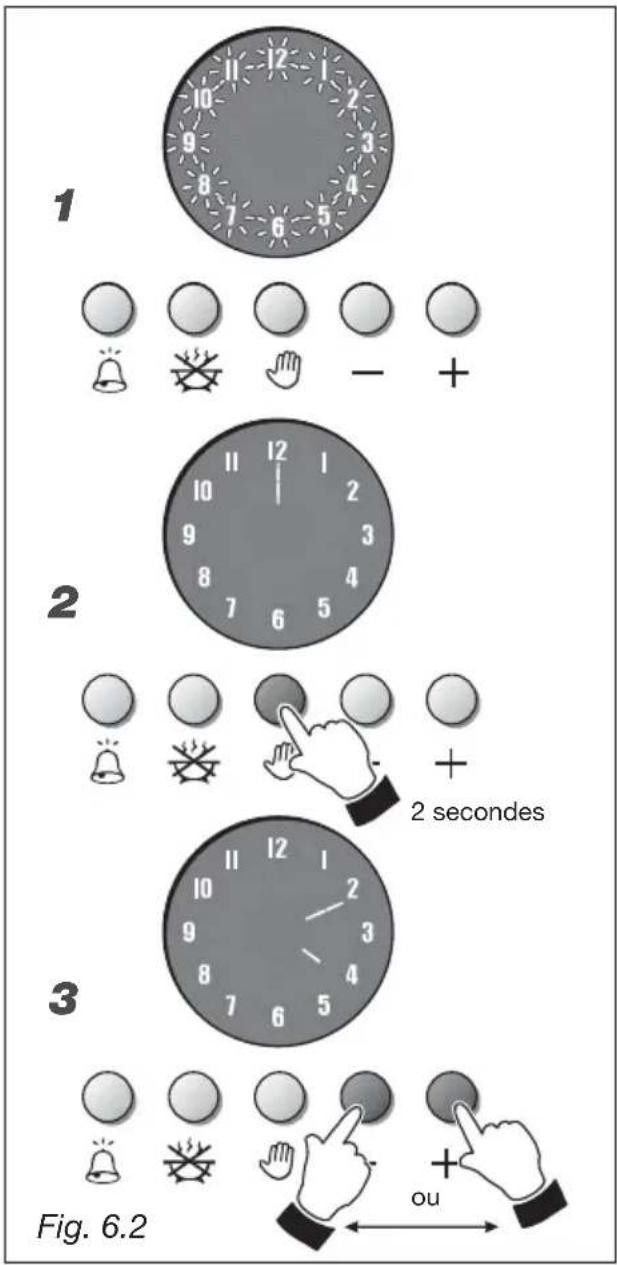

CUISSON AUTOMATIQUE OU SEMI-AUTOMATIQUE
Segments lumineux internes
- Fig. 6.2 - Au premier branchement électrique du four ou après une coupure de courant, tous les chiffres du programmateur clignotent.
- Fig. 6.2 - Pour régler l'heure appuyer sur la touche pendant une seconde; ensuite l'aiguille s'allume sur le 12.
- Fig. 6.2 - Avant que 7 secondes ne s'écoulent, appuyer sur la touche + ou pour régler les aiguilles lumineuses des heures et des minutes. Une fois le réglage effectué, au bout de 7 secondes, s'affiche l'aiguille lumineuse des secondes.
Note: le réglage de l'horloge entraîne la remise à zéro des éventuels programmes en cours ou configurés.
2
3
Fig. 6.2

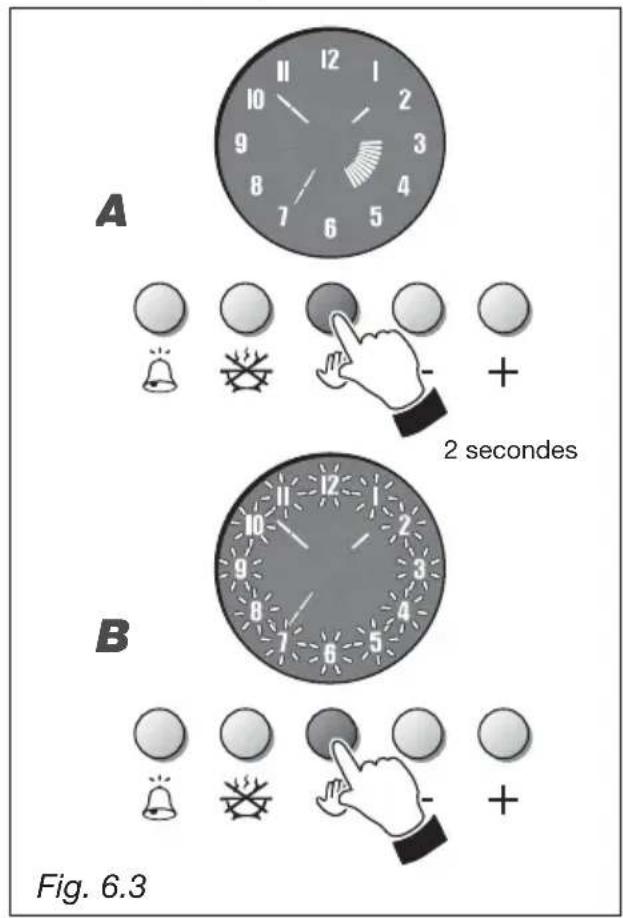

CUISSON MANUELLE SANS PROGRAMMATEUR (fig. 6.3)
Pour pouvoir utiliser manuellement le four, à savoir sans recourir au programmateur, il est nécessaire que les chiffres ne clignotent pas ou qu'aucun segment lumineux interne ne soit allumé (aucun programme de cuisson semi-automatique ou automatique ne doit être activé).
A. Fig. 6.3 - Programmateur avec programme activé. Pour annuler le programme, appuyer sur la touche pendant 2 secondes; les segments lumineux internes doivent ensuite s'éteindre.
B. Fig. 6.3 - Programmateur avec chiffres clignotants (cette condition se présente après l'extinction du signal sonore de fin de cuisson). Appuyer sur la touche Les chiffres doivent ensuite devenir stables et le programmateur doit passer en manuel.
Attention: au terme de la cuisson éteindre le four manuellement en plaçant aussitôt les commandes du commutateur et du thermostat sur la position d'arrêt (OFF).
2 seconds
B
Fig. 6.3

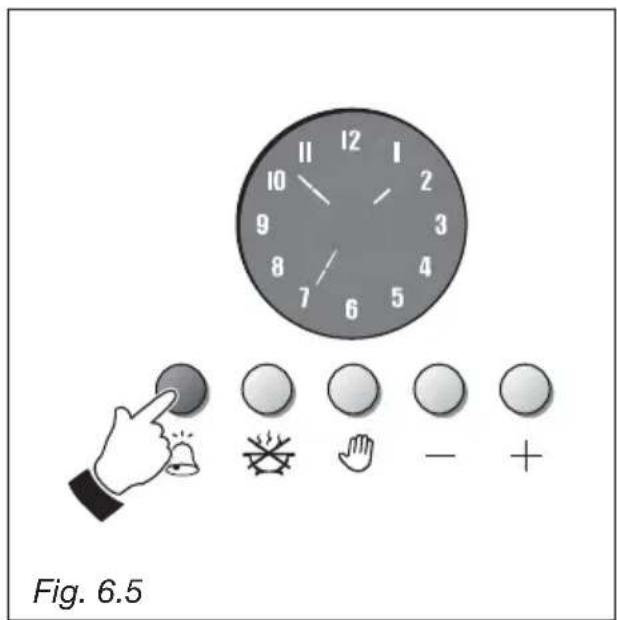

COMPTE-MINUTES (fig. 6.4)
Le compte-minutes a uniquement une fonction d'indicateur sonore qu'il est possible de régler sur une durée maximum de 60 minutes.
- Fig. 6.4 - Pour programmer la durée, appuyer sur la touche 📄
-
Fig. 6.4 - Avant que 7 secondes ne s'écoulent, appuyer sur la touche jusqu'à ce que les segments externes correspondant à la durée voulue ne s'allument (chaque segment correspond à 1 minute). Dans le cas où la durée voulue serait dépassée, appuyer sur la touche pour obtenir le réglage voulu.
-
Fig. 6.4 - Le compte à rebours commence immédiatement et est visualisé par une aiguille lumineuse qui tourne dans le sens contraire des aiguilles d'une montre et qui à chaque tour (1 minute) éteint un segment.
Durant le compte à rebours, il est possible de modifier à tout moment la durée programmée en appuyant sur la touche ou ; pour annuler complètement le compte à rebours, appuyer sur la touche jusqu'à ce que tous les segments externes allumés ne s'éteignent.
Au terme de la durée programmée, le dernier segment lumineux s'éteint et se déclenche un signal sonore intermittent qui peut être désactivé en appuyant sur n'importe quel touche. Ensuite le moniteur affiche à nouveau l'heure.
Pour afficher l'heure pendant le compte à rebours, appuyer sur la touche (fig. 6.5) et la relâcher aussitôt; pour afficher à nouveau le compte à rebours, appuyer à nouveau sur la touche et la relâcher aussitôt.
Note: la fonction compte-minutes peut être programmée y compris dans le cas où serait en cours une cuisson semi-automatique ou automatique.
ATTENTION: la fonction compte-minutes n'éteint pas automatiquement le four au terme de la durée programmée. Éteindre manuellement le four en plaçant les commandes du commutateur et du thermostat sur la position d'arrêt (OFF).
2
3
Fig. 6.4


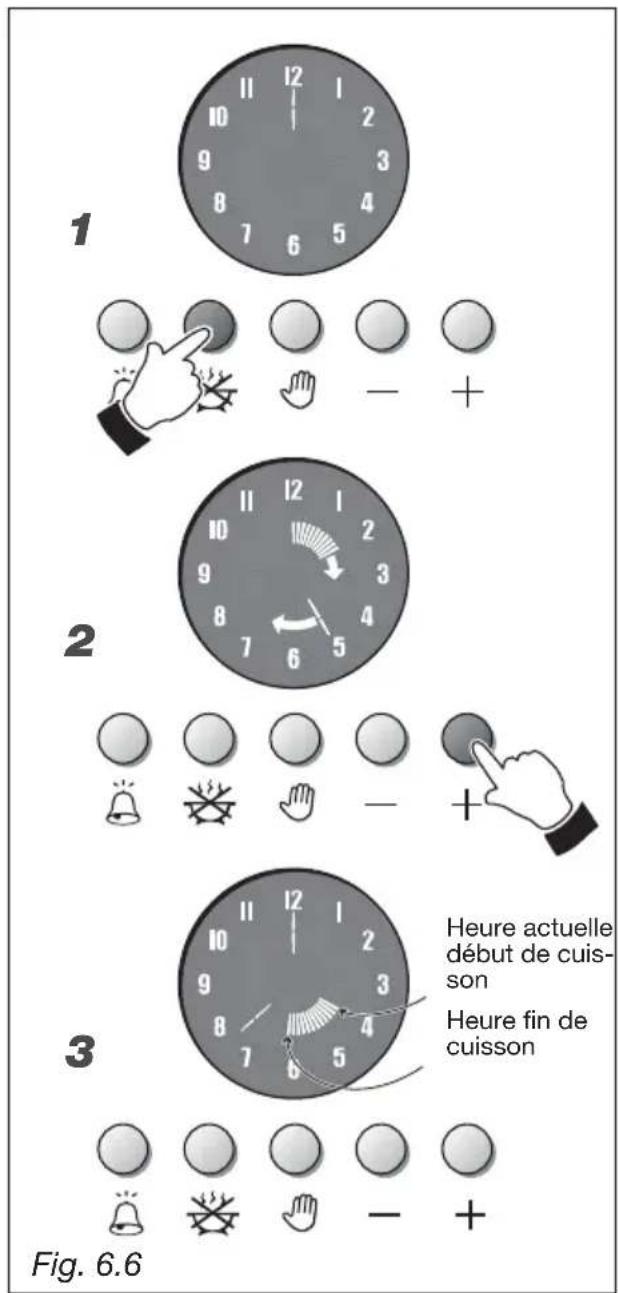

CUISSON SEMI-AUTOMATIQUE (fig. 6.6)
Permet d'éteindre automatiquement le four au terme du temps de cuisson voulu.
- Fig. 6.6 - Pour programmer le temps de cuisson (max. 6 heures) appuyer sur la touche Les aiguilles de l'horloge doivent s'éteindre et doit s'allumer une aiguille sur le 12.
- Fig. 6.6 - Avant que 7 secondes ne s'écoulent, appuyer sur la touche + Une aiguille lumineuse (comme celle des minutes et des secondes) doit s'allumer. Chaque segment d'augmentation indique une minute. En outre toutes les 12 minutes, est allumé un segment interne (5 segments équivalent à une heure). En cas de dépassement de la durée voulue, appuyer sur la touche pour obtenir le réglage voulu.
- Fig. 6.6 - Au bout de 7 secondes, les segments internes allumés, se positionnent sur l'heure actuelle pour indiquer la période de cuisson programmée.
- Programmer la température et la fonction de cuisson du four en intervenant sur les commandes du commutateur et du thermostat (voir chapitres correspondants). Le four s'allume immédiatement et s'éteint automatiquement au terme de la durée programmée.
Durant la cuisson, les segments internes clignotent pour indiquer que la cuisson est en cours, et s'éteignent progressivement (un toutes les 12 minutes).
Durant le programme de cuisson, il est possible de modifier à tout moment la durée programmée en appuyant, tout d'abord sur la touche puis sur la touche + ou - .
Au terme de la durée programmée, le dernier segment lumineux s'éteint et le four est arrêté. Par ailleurs tous les chiffres de l'horloge se mettent à clignoter et se déclenche un signal sonore intermittent.
Pour arrêter le signal sonore, appuyer sur n'importe quelle touche.
Pour arrêter le clignotement des chiffres de l'horloge, appuyer sur la touche 📂
Le programme de cuisson peut être interrompu à tout moment en appuyant sur la touche pendant 2 secondes.
ATTENTION: au terme de la cuisson semi-automatique placer aussitôt les commandes du commutateur et du thermostat du four sur la position d'arrêt (OFF).
Attention: une coupure de courant provoque la remise à zéro de l'horloge et l'effacement de tous les programmes configurés. Une fois le courant rétabli, les chiffres clignotent sans que ne soient affichées les aiguilles lumineuses - fig. 6.9).
2
3
Fig. 6.6

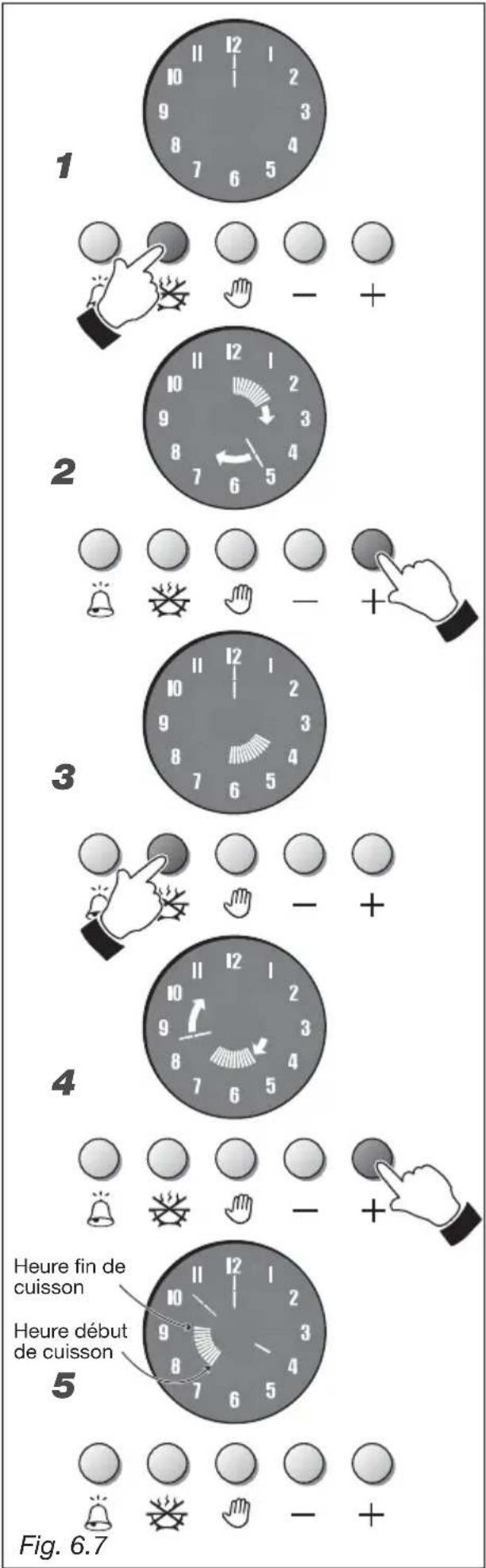

CUISSON AUTOMATIQUE (fig. 6.7)
Permet d'allumer le four à une heure préétablie et de l'éteindre automatiquement au terme du temps de cuisson programmé. Pour la cuisson automatique dans le four, procéder comme suit:
- Programmer le temps de cuisson (max. 6 heures)
- Programmer l'heure de fin de cuisson (au plus tard 12 heures après la programmation)
- Programmer la température et la fonction de cuisson du four.
Ces opérations s'effectuent comme suit:
- Fig. 6.7 - Programmer le temps de cuisson en appuyant la touche Les aiguilles de l'horloge doivent s'éteindre et une aiguille doit s'allumer sur le 12.
-
Fig. 6.7 - Avant que 7 secondes ne s'écoulent, appuyer sur la touche Une aiguille lumineuse (comme celle des minutes et des secondes) doit s'allumer. Chaque segment d'augmentation indique une minute. En outre toutes les 12 minutes, est allumé un segment interne (5 segments équivalent à une heure). En cas de dépassement de la durée voulue, appuyer sur la touche — pour obtenir le réglage voulu.
-
Fig. 6.7 - Avant que 7 secondes ne s'écoulent, appuyer à nouveau sur la touche les segments internes allumés doivent ensuite se positionner sur l'heure actuelle.
-
Fig. 6.7 - Avant que 7 secondes ne s'écoulent, appuyer sur la touche jusqu'à ce que les segments allumés ne se déplacent sur l'heure à laquelle on souhaite qu'intervienne la cuisson. En cas de dépassement de l'heure voulue, appuyer sur la touche — pour obtenir le réglage voulu.
-
Fig. 6.7 - Au bout de 7 secondes s'affichent à nouveau les aiguilles de l'horloge et les segments allumés indiquent la période de cuisson.
-
Programmer la température et la fonction de cuisson en intervenant sur les commandes du commutateur et du thermostat du four (voir chapitres correspondants). Le four est à présent programmé: il s'allumera et restera allumé pendant tout l'intervalle indiqué par les segments lumineux et s'éteindra ensuite automatiquement.
2
3
4
5
Heure fin de cuisson
Heure début de cuisson
Fig. 6.7
Quand la cuisson commence les segments internes se mettent à clignoter pour indiquer que la cuisson est en cours, et s'éteignent progressivement (un toutes les 12 minutes).
Durant le programme de cuisson, il est possible de modifier à tout moment la durée programmée en appuyant, tout d'abord sur la touche puis sur la touche + ou - .
Au terme de la durée programmée, le dernier segment lumineux s'éteint, tous les chiffres de l'horloge se mettent à cli-gnoter et se déclenche un signal sonore intermittent.
Pour arrêter le signal sonore appuyer sur n'importe quelle touche.
Pour arrêter le clignotement des chiffres de l'horloge appuyer sur la touche 📂
Le programme de cuisson peut annulé à tout moment en appuyant la touche pendant 2 secondes.
ATTENTION: au terme de la cuisson automatique placer aussitôt les commandes du commutateur et du thermostat du four sur la position d'arrêt (OFF).
Attention: une coupure de courant provoque la remise à zéro de l'horloge et l'effacement de tous les programmes configurés. Une fois le courant rétabli, les chiffres clignotent sans que ne soient affichées les aiguilles lumineuses - fig. 6.9).


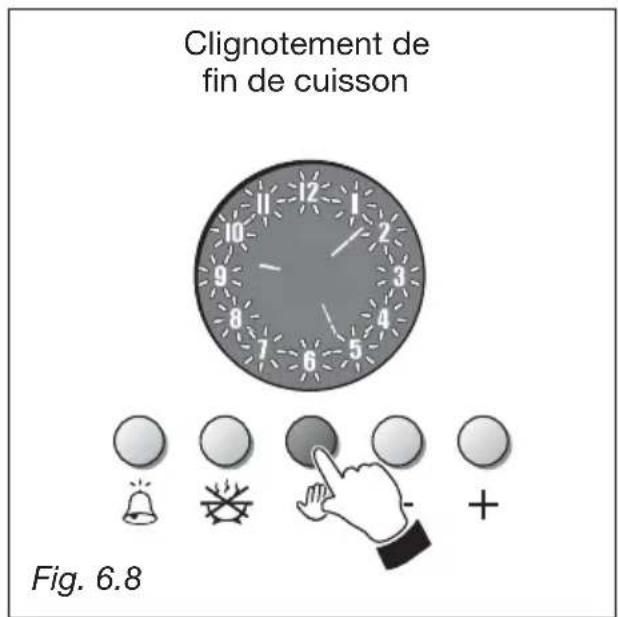

Clignotement de
fin de cuisson
Fig. 6.8


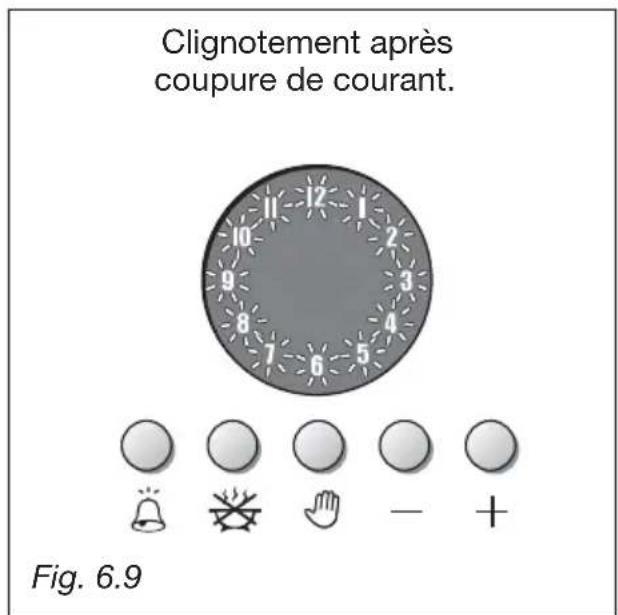

Clignotement après coupure de courant.
Fig. 6.9
7 - NETTOYAGE ET ENTRETIEN
Important: avant toute opération d'entretien ou de maintenance, déconnectez l'appareil en le débranchant ou bien en agissant sur l'interrupteur de la ligne électrique.
Attention!: pendant son fonctionnement, la table de cuisson devient très chaude sur les zones de cuisson.
Tenir les enfants à distance.
Ne utilisez pas une machine à jet de vapeur parce que de l'humidité peut pénétrer dans l'appareil et le rendre dangereux.
PARTIES EMAILLEES
Toutes les parties émaillées doivent être lavées avec une éponge, à l'eau savonneuse, ou avec d'autres produits qui ne soient pas abrasifs.
De préférence essuyer avec un tissu souple.
Certaines substances acides comme jus de citron, conserve de tomate, vinaigre et similaires, laissés longtemps au contact de l'émail, l'attaquent ou le rende opaque.
MODELES EN ACIER INOXYDABLE - SURFACES EN ACIER INOXYDABLE
ATTENTION
Les surfaces frontales en acier inox (tableau de bord, porte de four, abattant) de cette cuisinière sont protégées par une laque spéciale qui sert à minimiser l'effet empreinte.
Pour parer la détérioration de cette couche, lors du nettoyage il faut éviter absolument l'utilisation de substances ou produits abrasifs.
UTILISER SEULEMENT EAU CHAUDE ET SAVON.
PARTIES D'ACIER INOXYDABLE ET D'ALUMINIUM - SURFACES PEINTES ET DECOREES PAR SERIGRAPHIE
Nettoyer avec un produit approprié. Essuyer toujours avec soin.
IMPORTANT: Le nettoyage de ces parties doit être fait avec soin pour éviter les rayures et les abrasions.
On conseille d'utiliser un tissu souple et un savon neutre.
ATTENTION: Eviter absolument d'utiliser des substances abrasives et des lessives non neutres qui déterioreraient la surface protective.
NETTOYAGE DU TABLE VITROCERAMIQUE
- Voir page 88

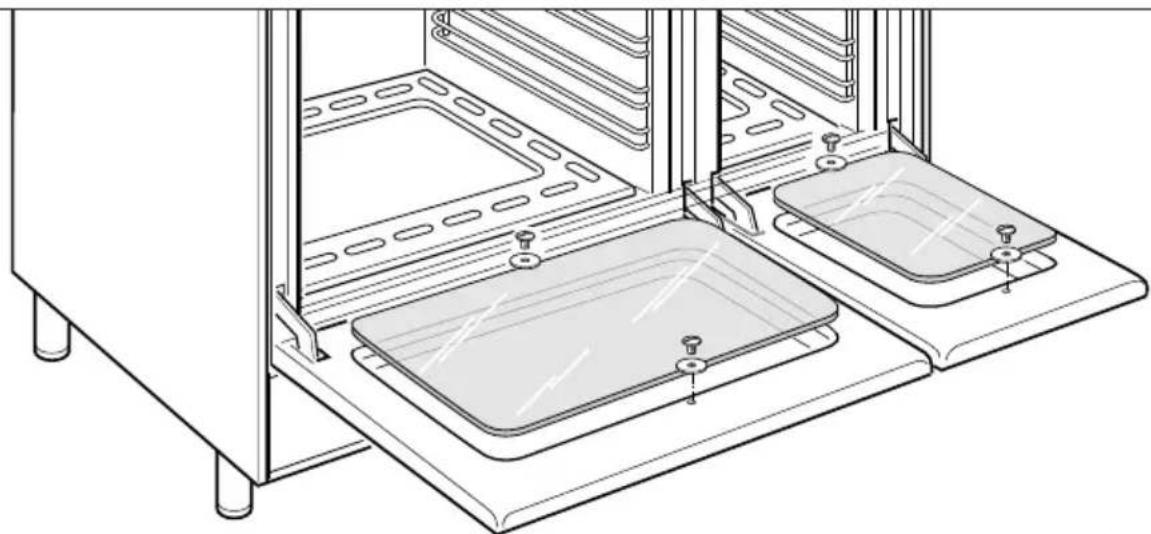

SUBSTITUTION DE LA LAMPE DU FOUR Débrancher la fiche électrique.
Dévisser la lampe et la substituer par une autre résistante à la température de 300 degrés °C, tension 230 V (50 Hz), 15 W, E 14.
Note: Le remplacement de la lampe n'est pas couvert par la garantie.
Le verre intérieur peut être aisément enlevé pour le nettoyer, en dévissant les 4 vis de fixation (Fig. 7.1)

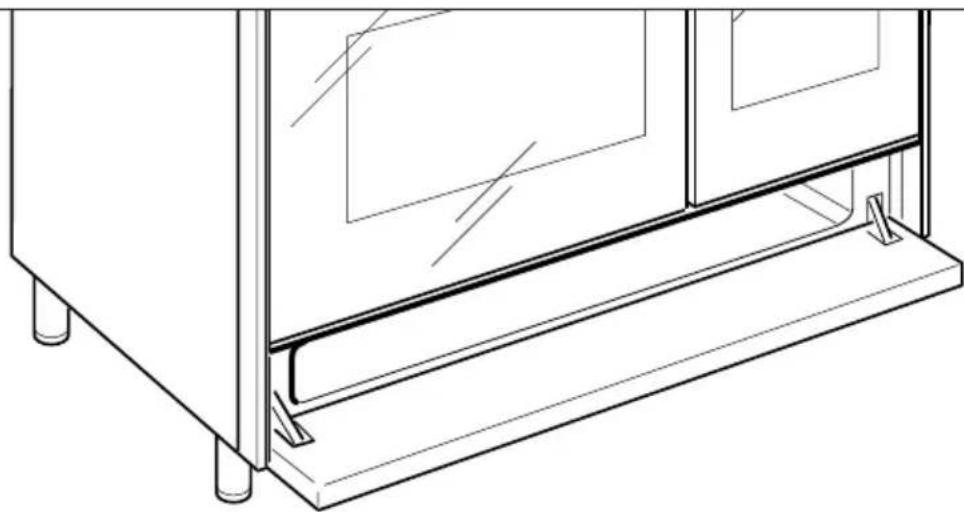

ESPACE CHAUFFE-PLATS
Il est possible d'accéder à l'espace chauffe-plats en ouvrant le panneau rabattable (fig. 7.2).
Ne placer aucun matériau inflammable dans le four ou dans l'espace chauffe-plats il pourrait prendre feu pendant le fonctionnement.
Il doit être nettoyé après chaque cuis-
son.
Pour nettoyer l'intérieur du four enlever et remonter les glissières latérales.
A four tiède, passer sur les parois intérieures un tissu trempé d'eau savonneuse très chaude ou d'un autre produit approprié.
Les glissières latérales, le lèchefrites et la grille, peuvent être lavées dans l'évier après les avoir retirées de leur place.
MONTAGE ET DEMONTAGE DES CHASSIS LATERAUX
- Accrocher les grilles latérales fig. 7.3).
- Faire glisser sur les guides les grilles et la lèchefrite fig. 7.4.
Mettre la grille de façon que l'arrêt de sécurité qui évite toute extraction accidentelle, soit tourné vers l'intérieur du four.
- Pour le démontage opérer inverse-
ment.

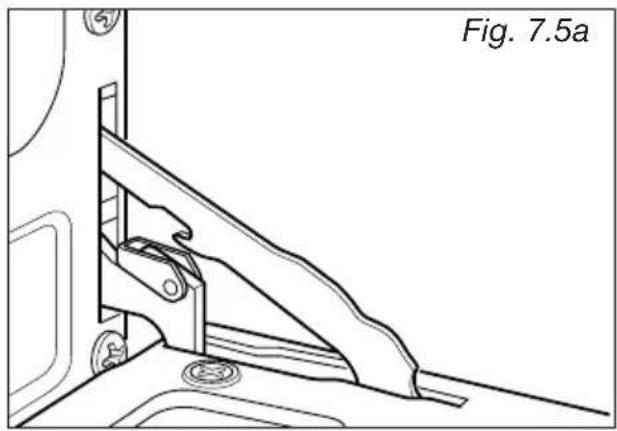

La porte du four peut être facilement démontée si l'on procède comme suit:
- Ouvrir complètement la porte du four (fig. 7.5a).
- Accrocher la bague de retenue au charnon opposé des charnières de gauche et de droite (fig. 7.5b).
- Saisir la porte comme illustré dans la fig. 7.5.
- En entrouvrant doucement la porte, décrocher et extraire la broche inférieure des charnières de leur emplacement (fig. 7.5c).
- Extraire également la baïonnette supérieure des charnières de son emplacement (fig. 7.5d).
- Déposer la porte sur une surface douce.
- Effectuer les opérations en sens inverse pour remonter la porte.
Conseils à l'installateur
IMPORTANT
- L'installation gaz et électrique doit être exclusivement effectuée par des TECHNICIENS QUALIFIES. La non observation de cette règle annule la garantie.
- L'installation gaz et électrique doit être exclusivement effectuée conformément aux prescriptions locales en vigueur et aux instructions du fabricant.
- Toutes les interventions doivent être effectuées, lorsque l'appareil est débranché.
- Les prises de courant du réseau, si elles se trouvent derrière la cuisinière, ne doivent pas se trouver à plus de 18 cm au-dessus du niveau du sol.
- Certains appareils sont livrés avec un film de protection recouvrant l'acier et les pièces en aluminium.
Ce film doit être retiré avant l'utilisation de la cuisinière.
8 - INSTALLATION

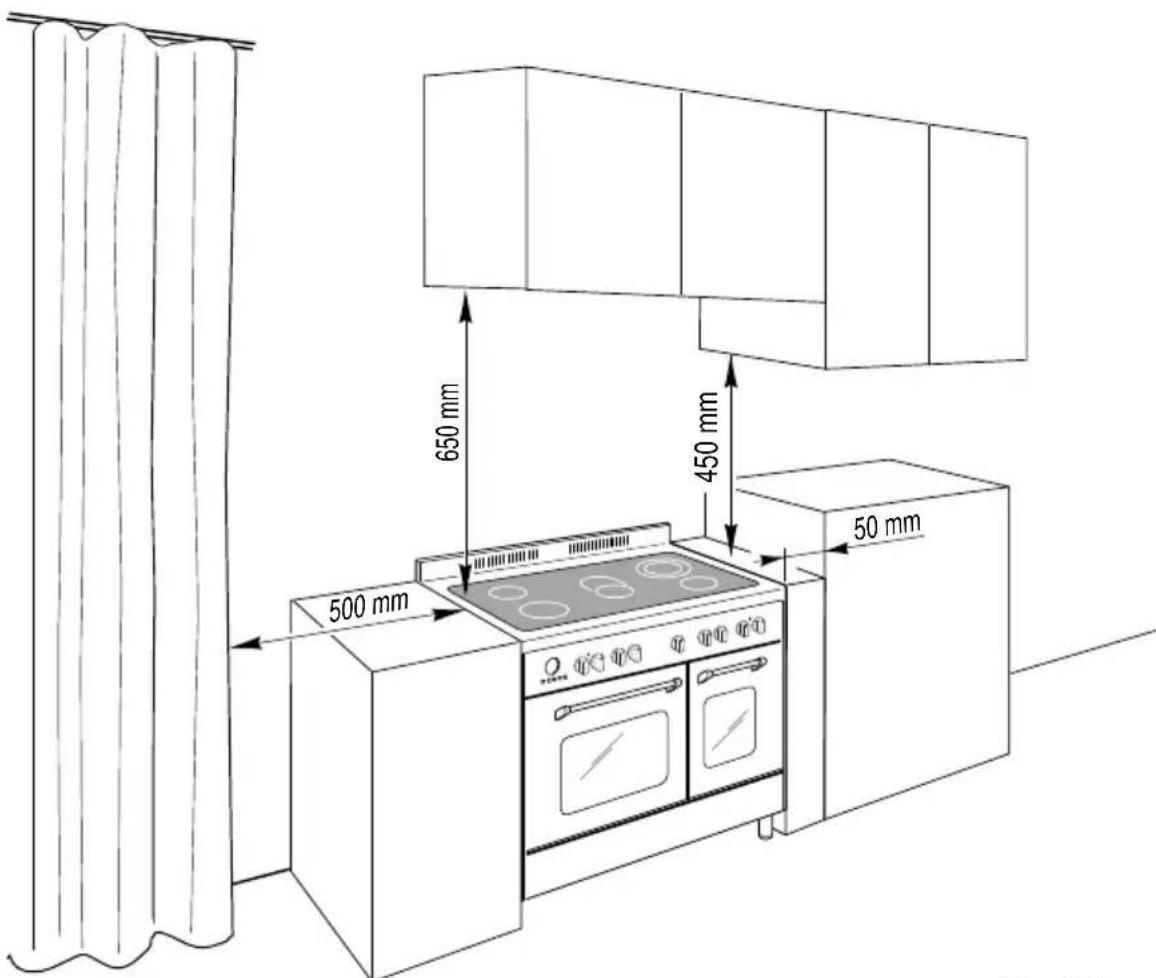

INSTALLATION
Si la cuisinière est installée près d'un meuble qui est plus haut que le dessus de la table de travail de la cuisinière, un espace d'au moins 50 mm doit être aménagé entre le côté de la cuisinière et le meuble (fig. 8.1).
Les parois des meubles doivent pouvoir résister à une température de 75°C supérieure à la température ambiante.
Eviter l'installation à proximité de matériaux inflammables (par ex. rideaux).
Si la cuisinière est placée sur un socle, il faut prendre des mesures pour éviter que l'appareil ne glisse du socle.
450 mm
500 mm
50 mm
Fig. 8.1
B
Fig. 8.2
V

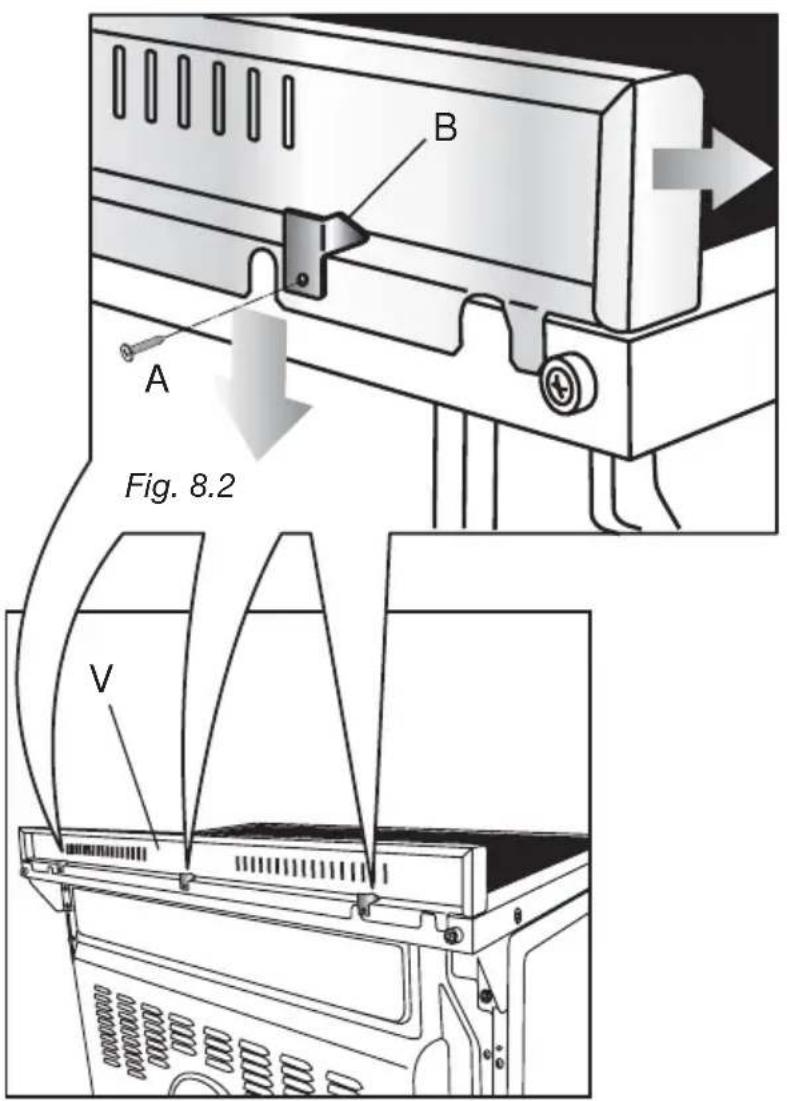

MONTAGE DU DOSSERET
Avant d'installer la cuisinière, assembler la protection arrière "V" (fig. 8.2).
Prendre note que:
- O n peut trouver la protection arrière "V" empaquetée à l'arrière de la cuisinière.
- Avant de l'assembler, retirer tout film protecteur/ruban adhésif.
- La protection arrière doit être fixée au haut de la cuisinière à l'aide des trois supports "B" fournis avec l'appareil (cf. fig. 8.2).

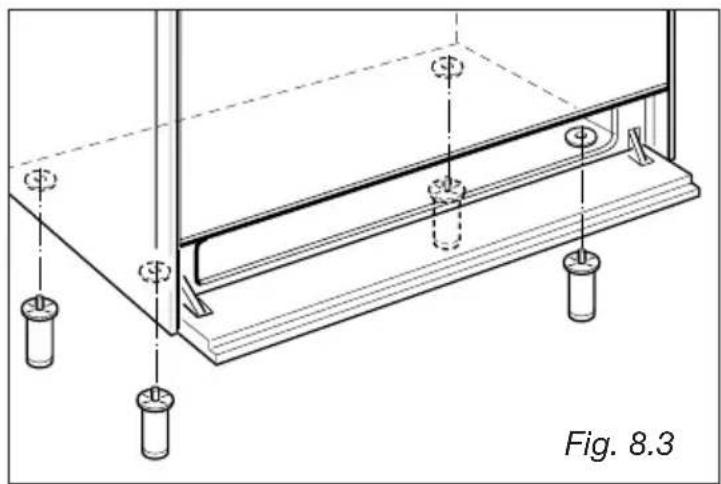

INSTALLATION DES PIEDS REGLABLES
Les pieds réglables doivent être montés à la base de la cuisinière avant son utilisation.
Faire reposer l'arrière de la cuisinière sur un morceau de l'emballage en polystyrène, pour découvrir la base pour l'installation des pieds.
Pour remettre la cuisinière dans la position verticale, s'y prendre toujours à deux pour effectuer cette manoeuvre, afin d'éviter d'endommager les pieds d'appui et les parois en acier (fig. 8.4).
AVERTISSEMENT
Attention: NE PAS SOULEVER la cuisinière par la poignée de la porte, pour la déplacer (fig. 8.5).
AVERTISSEMENT
Pour déplacer la cuisinière dans sa position définitive, NE PAS LA TRAI-NER (fig. 8.6).
Soulever les pieds du sol (fig. 8.4).

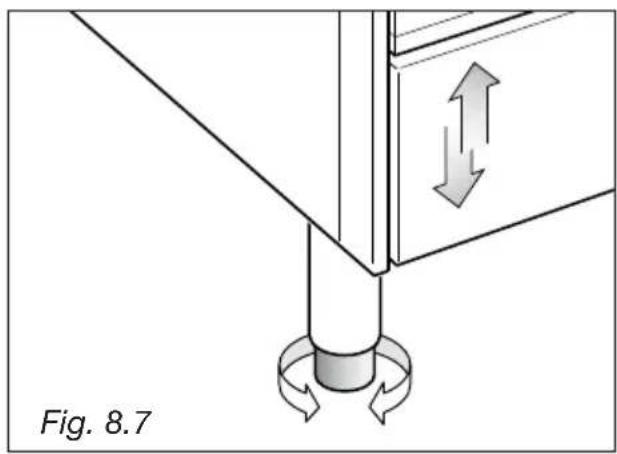

MISE A NIVEAU DE LA CUISINIERE
La cuisinière peut être mise à niveau, en VISSANT ou DEVISSANT les extrémités inférieures des pieds (fig. 8.7)
IMPORTANT: L'installation doit suivre les instructions du constructeur.
Une installation erronée peut causer des dommages aux personnes, animaux ou choses.
Le constructeur ne peut pas être considéré responsable si cette situation se vérifie.
CONSIDERATIONS GENERALES
- Le branchement au réseau électrique doit être réalisé par du personnel qualifié et selon les normes en vigueur.
- L'appareil doit être branché au réseau après avoir vérifié que la tension ait la valeur indiquée sur la plaque caractéristique et que la section des câbles de l'installation électrique puisse supporter, la charge indiquée sur la plaque.
- On peut effectuer le branchement direct au réseau en interposant entre le réseau électrique et l'appareil un interrupteur omnipolaire ayant une ouverture minimale entre les contacts de 3 mm.
- Le câble d'alimentation ne doit pas être en contact avec des parties chaudes et doit être mis de façon à ne dépasser en aucun point la température de 75 degrés C.
- La prise et l'interrupteur doivent être accessibles quand la cuisinière est installée.
Avant d'effectuer une opération quelconque concernant la partie électrique de l'appareil il faut absolument le déconnecter du réseau.
N.B. Ne pas utiliser d'adaptateurs, de réducteurs ou de dérivateurs lors du branchement au réseau, car ils peuvent provoquer des surchauffements ou des brûlures.
Si l'installation électrique doit être modifiée pour le branchement ou si la prise et la fiche sont incompatibles, faire appel à une personne hautement qualifiée.
Ce dernier doit surtout s'assurer que la section des câbles de la prise soit appropriée à la puissance absorbée par l'appareil.
Le branchement à la terre de l'appareil est obligatoire.
Le constructeur décline toute responsabilité pour tout problème résultant de la non observation de cette règle.
BRANCHEMENT DU CABLE D'ALIMENTATION
Pour le branchement du câble d'alimentation à la cuisinière, procéder de la façon suivante:

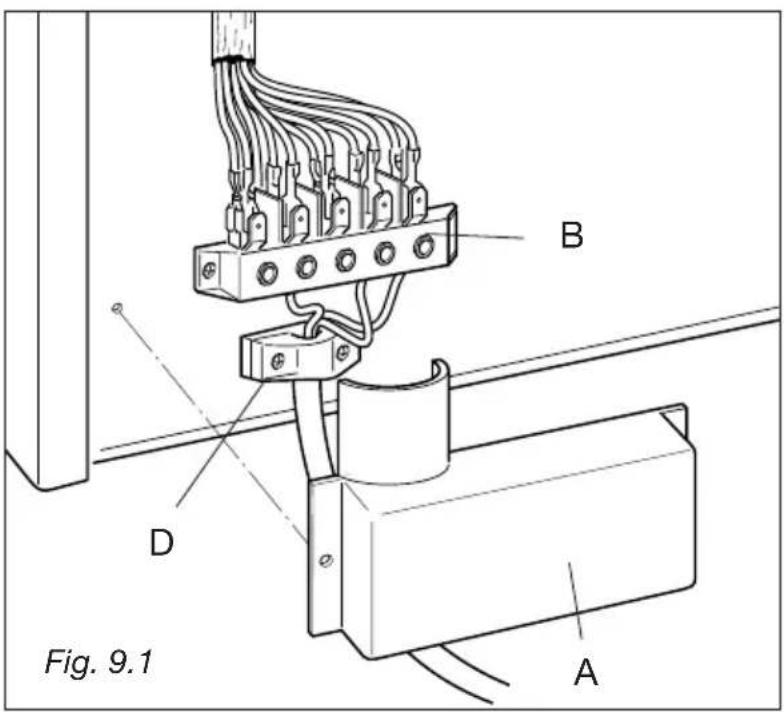

- Dévissez les vis de fixation de la protection "A" située derrière la cuisinière (fig. 9.1).
- Placez le câble d'alimentation à travers du collier de serrage "D" (fig. 9.1).
- Reliez les fils à la borne serre-fils "B" comme illustré dans les schémas de les figures 9.2 et 9.3.
Le câble d'alimentation doit présenter une dimension adaptée aux caractéristiques électriques de l'appareil. Consultez la section "Section des câbles d'alimentation".
- Tendre le câble d'alimentation et le fixer avec le serre-fil "D".
- Remonter la protection "A".
N.B. Il faut laisser environ 3 cm de plus au conducteur de terre par rapport aux autres.
D
Fig. 9.1
A

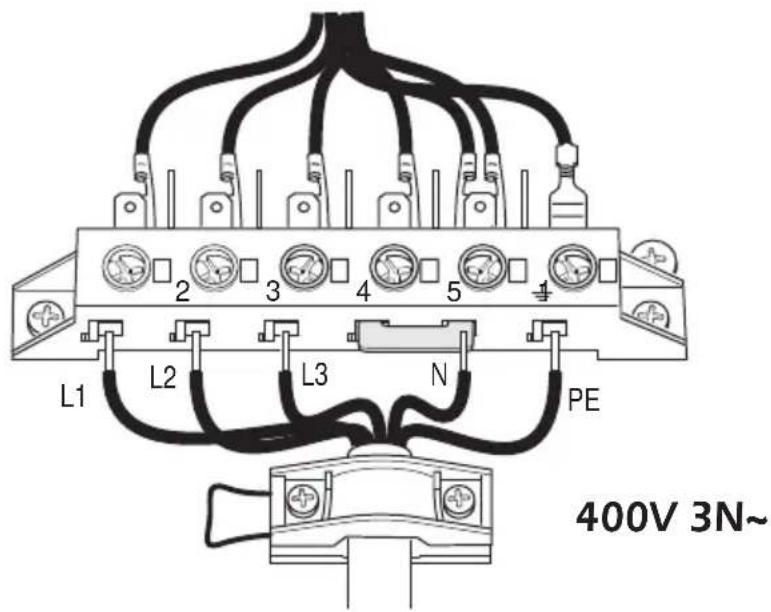

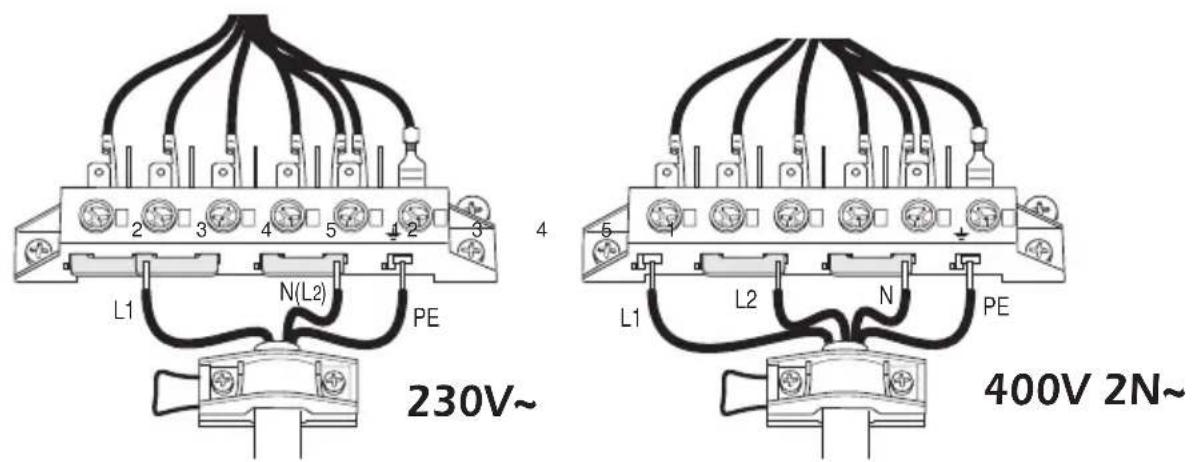

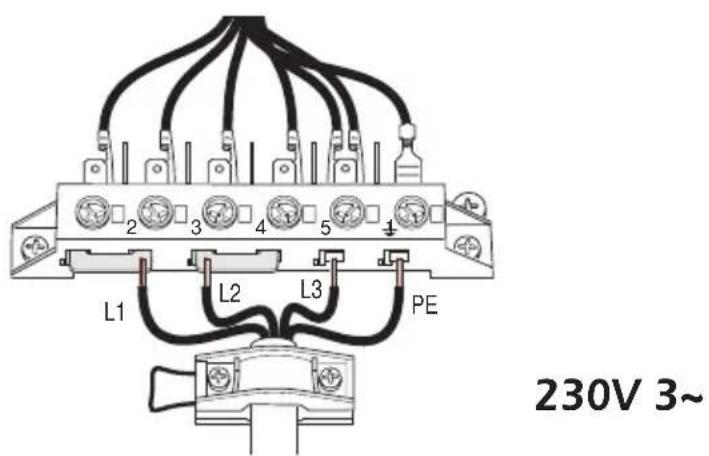

SECTION DES CABLES D'ALIMENTATION TYPE HO5RR-F
230 V 3 x 6 mm 2 (**)
230 V3 4 x 4 mm 2 (**)
400 V 3N5 x 2,5 mm 2 (**)
(**) – Raccordement par boîte de connexion murale
- Facteur de contemporanéité appliqué
1 2 3 4 5
N (L2)LPE
1 2 3 4 5
L1 L2 L3 PE
1 2 3 4 5
L1 L2 L3 N PE
1 2 3 4 5 ±
L1 L2 N PE
Fig. 9.2
3
4
5
L1
L2
L3
N
PE
400V 3N~
L1
L2
L3
PE
2
3
4
5
1
400V 2N~
Fig. 9.3
Apreciado Cliente:
Potatoes soufflé 200°
Roast veal 200°
Spinach crepes 200°
Les descriptions et les informations indiquées sont fournies à simple titre indicatif. Le constructeur se réserve le droit d'apporter des modifications à son produit à n'importe quel moment et sans préavis.
