Type de produit	Station météo sans fil avec capteurs extérieurs
Marque	Velleman
Modèle	WS2801
Capteurs inclus	Anémomètre, pluviomètre, capteur thermo-hygro
Alimentation anémomètre	Cellule solaire intégrée, piles rechargeables intégrées
Alimentation pluviomètre	2 piles rechargeables AA (incluses)
Alimentation capteur thermo-hygro	2 piles alcalines de type C (LR14, non incluses)
Alimentation écran de base	2 piles alcalines de type C (LR14, non incluses)
Portée de transmission	100 mètres en champ libre (capteurs vers capteur thermo-hygro) ; 25 mètres vers PC avec clé USB
Fonctions principales	Mesure de la vitesse et direction du vent, des précipitations, de la température et de l'humidité extérieure
Connexion PC	Clé USB fournie, logiciel Heavy Weather téléchargeable
Installation	Capteur thermo-hygro centralise les données ; anémomètre orienté au sud ; pluviomètre horizontal
Entretien et nettoyage	Nettoyer régulièrement le pluviomètre pour éviter les obstructions
Piles rechargeables	Utiliser des piles alcalines de qualité ; les piles rechargeables peuvent être insuffisantes
Réparabilité	Réinitialisation possible via bouton sur anémomètre et procédure complète sur pluviomètre

FOIRE AUX QUESTIONS - WS2801 VELLEMAN

Comment installer correctement les piles ?

Respectez la polarité indiquée dans chaque compartiment. Utilisez des piles alcalines de qualité. Les piles rechargeables peuvent ne pas fournir assez de puissance.

Pourquoi les données des capteurs ne s'affichent-elles pas après 10 minutes ?

Retirez toutes les piles (sauf anémomètre) pendant 1 minute, puis réinsérez-les. Appuyez sur le bouton de réinitialisation de l'anémomètre. Si le problème persiste, effectuez une réinitialisation complète du pluviomètre.

Comment effectuer une réinitialisation complète du pluviomètre ?

Dévissez le compartiment des piles au fond du pluviomètre, retirez les piles rechargeables. Couvrez la cellule solaire pendant 20 secondes, puis réinsérez les piles. Revissez, attendez 2 secondes, découvrez la cellule solaire, faites bouger les bascules et remettez le réceptacle.

Dois-je orienter l'anémomètre dans une direction spécifique ?

Oui, orientez la cellule solaire de l'anémomètre vers le sud pour des relevés corrects.

Quelle est la portée de transmission des capteurs ?

Les capteurs (anémomètre et pluviomètre) ont une portée de 100 mètres en champ libre vers le capteur thermo-hygro. La station de base reçoit les données du thermo-hygro à moins de 100 mètres. La connexion PC via clé USB nécessite une distance maximale de 25 mètres.

Que faire si l'icône de transmission disparaît sur l'écran ?

Cela signifie que le capteur est probablement hors de portée. Déplacez la station de base ou le capteur. Si l'icône ne réapparaît pas, appuyez sur la flèche vers le haut (▲) pendant 2 secondes pour resynchroniser.

Le pluviomètre doit-il être installé à une hauteur particulière ?

Oui, installez-le à au moins 100 cm du sol pour une transmission optimale et dans un endroit dégagé et accessible pour le nettoyage.

Le capteur thermo-hygro est-il étanche ?

Il est résistant à l'eau mais pas étanche. Installez-le à l'abri du soleil et de la pluie, par exemple sous l'avancée du toit côté nord.

Où télécharger le logiciel Heavy Weather ?

Téléchargez-le gratuitement sur le site www.lacrossetechnology.fr.

Comment synchroniser la station avec les capteurs après installation ?

Maintenez enfoncée la touche flèche vers le haut (▲) sur la station pendant 2 secondes pour forcer une resynchronisation.

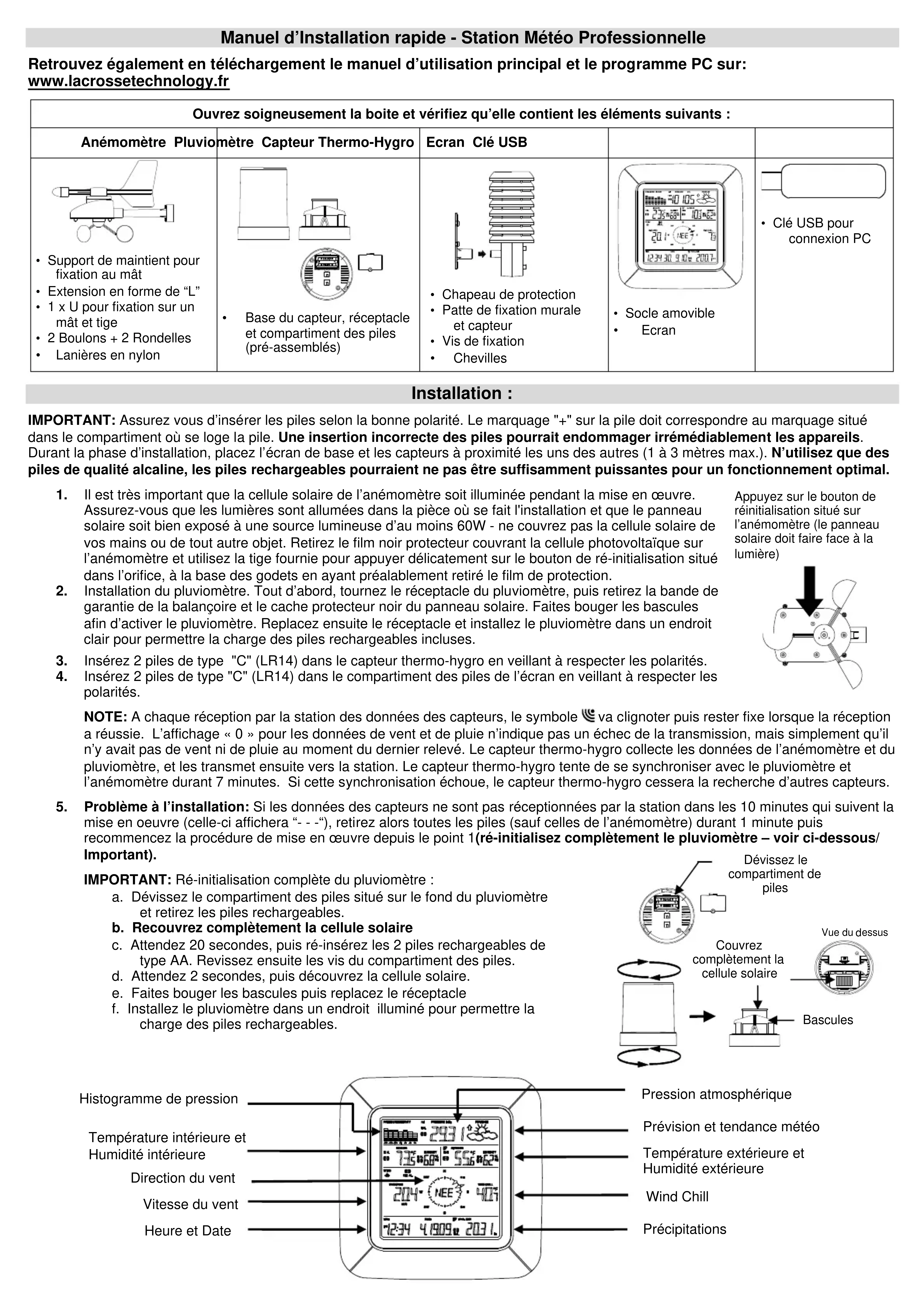

MODE D'EMPLOI WS2801 VELLEMAN

Retrouvez également en téléchargement le manuel d'utilisation principal et le programme PC sur: www.lacrossetechnology.fr

Ouvron soignement la boite et vérifie qu'elle contient les éléments suivants :
Anémomètre Pluvio	mètre Capteur Thermo-Hygro	Ecran Clé USB
• Support de maintain pour fixation au mât • Extension en forme de “L” • 1 x U pour fixation sur un mât et tige • 2 Boulons + 2 Rondelles • Lanières en nylon	• Base du capteur, réceptacle et compartment des piles (pré-assemblés)	• Chapeau de protection • Patte de fixation murale et capteur • Vis de fixation • Chevilles	• Socle amovible • Ecran	• Clé USB pour connexion PC

Installation :

IMPORTANT: Assurez vous d'insérer les piles selon la bonne polarité. Le marquage "+" sur la pile doit correspondre au marquage situé dans le compartment où se loge la pile. Une insertion incorrecte des piles pourrait endommager irrémédiablement les apparêls. Durant la phase d'installation, placez l'écran de base et les capteurs à proximate les uns des autres (1 à 3 mètres max.). N'utilise que des piles de qualité alcaline, les piles rechargeables pourraient ne pas être suffisamment puissantes pour un fonctionnement optimal.

1. Il est très important que la cellule solaire de l'anémomètre soit illuminée pendant la mise en œuvre. Assurez-vous que les lumières sont allumées dans la piece ou se fait l'installation et que le panneau solaire soit bien exposé à une source lumineuse d'au moins 60W - ne couvrez pas la cellule solaire de vos mains ou de tout autre object. Retirez le film noir protecteur couvrant la cellule photovoltaïque sur l'anémomètre et utilisez la tige fournie pour appuyer delicatement sur le bouton de ré-initialisation situé dans l'orifice, à la base des godets en ayant préalablement retire le film de protection.
2. Installation du pluviometre. Tout d'abord, tournez le réceptacle du pluviometre, puis retirez la bande de garantie de la balançoire et le cache protecteur noir du panneau solaire. Faites bouger les bascules afin d'activer le pluviometre. Replacez ensuite le réceptacle et installez le pluviometre dans un endroit clair pour permettre la charge des piles rechargeables incluses.
3. Insérez 2 piles de type "C" (LR14) dans le capteur thermo-hygro en veillant à respecter les polarités.
4. Insérez 2 piles de type "C" (LR14) dans le compartment des piles de l'écran en veillant à respecter les polarités.

Appuyez sur le bouton de réinitialisation situé sur l'anémomètre (le panneau solaire doit faire face à la lumière)

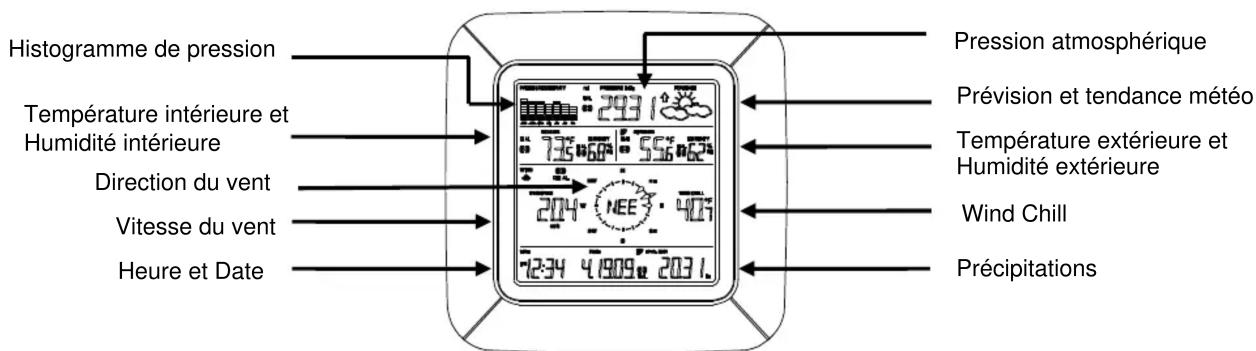

NOTE: A chaque réception par la station des données des capteurs, le symbole va clignoter puis rester fixe lorsque la réception a réussie. L'affichage « 0 » pour les données de vent et de pluie n'indique pas un éché de la transmission, mais simplement qu'il n'y avait pas de vent ni de pluie au moment du dernier relevé. Le capteur thermo-hygro collecte les données de l'anémomètre et du pluviomètre, et les transmet ensuite vers la station. Le capteur thermo-hygro tente de se synchroniser avec le pluviomètre et l'anémomètre durant 7 minutes. Si cette synchronisation échoue, le capteur thermo-hygro cessera la recherche d'autres capteurs.
5. Probleme à l'installation: Si les données des capteurs ne sont pas receptionnées par la station dans les 10 minutes qui suivant la mise en œuvre (celle-ci affichera "- - - ", retirez alors toutes les piles (sauf celles de l'anémomètre) durant 1 minute puis reconnendez la procédure de mise en œuvre depuis le point 1(re-initialisez complètement le pluviomètre – voir ci-dessous/ Important).

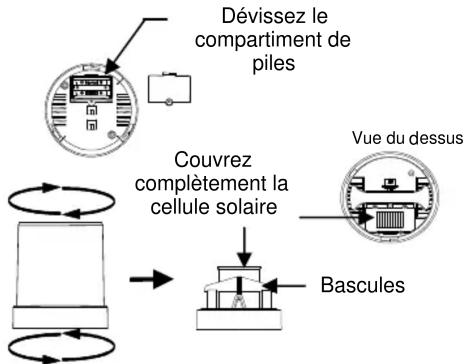

IMPORTANT: Ré-initialisation complète du pluviomètre :

a. Dévissez le compartment des piles situé sur le fond du pluviamètre et retirez les piles rechargeables.
b. Recouvrez complètement la cellule solaire
c. Attendez 20 secondes, puis ré-insérez les 2 piles rechargeables de type AA. Revissez ensuite les vis du compartment des piles.
d. Attendez 2 secondes, puis découvertz la cellule solaire.
e. Faites bouger les bascules puis replacez le réceptacle
f. Installé le pluviomètre dans un endroit illuminé pour permettre la charge des piles rechargeables.

IMPORTANT: Assurez you de la bonne réception des données des capteurs par la base avant de fixer ceux-ci. Les capteurs extérieurs ont une portée de 100 mètres, en champ libre. Chaque obstacle (mur, toiture, etc.) réduira la portée.

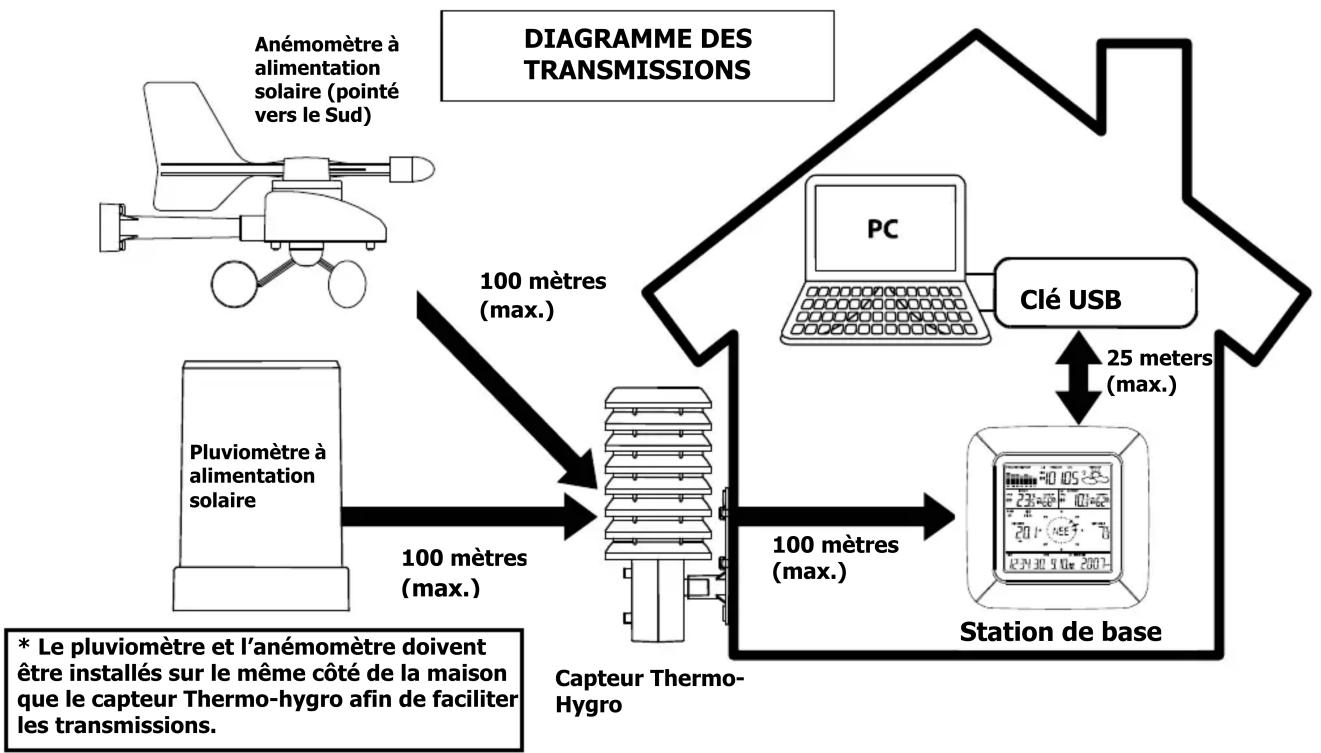

Le capteur thermo-hygro relève la température et l'hygrométrie extérieures et centralise aussi les données du pluviomètre et de l'anémomètre, puis envoie toutes les données à la station de base. Le capteur thermo-hygro a une portée de 100 mètres, en champ libre. L'installation du pluviomètre et de l'anémomètre doit donc se faire par rapport au capteur Thermo-hygro, et non par rapport à la station de base. Consultez le diagramme des transmissions ci-dessus.

Lanemetre et le pluviemetre doivent etre installés dans un rayon de 100 mtes du Thermo-hygro, sur le meme cote de la maison.
La station de base doit etre installee dans un rayon de 25 metres avec la cle USB, afin de transmettre correctement les donnees au PC.

Si I'icone de transmission disparait de I'ecran de la station lorsqu'un capteur est deplacé, c'est probablement que celui-ci se trouve alors en dehors du champ de transmission. Essayez alors de deplacer la station de base et/ou le capteur et attendez quelques minutes pour voir ré-apparaître sur la station I'icone Si cette icone ne re-apparait pas, il vous faut alors re-synchroniser la station et les capteurs en appuyant pendant 2 secondes sur la flèche pointant vers le haut (▲) de la station.

Anémomètre

L'anémomètre doit être installé de sorte que l'avant du capteur (cellule solaire), soit orienté vers le Sud, afin que les relevés soient corrects. Installez l'anémomètre dans le champ de transmission de 100 metres du capteur thermo-hygro, sur le même côte du bâtiment. L'installation sur un toit est possible, mais n'est pas toujours accessible. Installez l'anémomètre sur un mât. Utilisez la fixation en « L » si vous souhaitez installer l'anémomètre sur une surface horizontale.

Fixez l'anémomètre sur un mât approprié en utilisant les fixations fournies. Note : il est recommendé de fixer l'anémomètre de façon à permettre une manoeuvre libre des godets. Le diamètre idéal du mât à désir se situe entre 15,75mm et 33mm. L'anémomètre ne nécessite PAS DE CHANGEMENT DES PILES, celles-ci se rechargeant automatiquement grâce à l'énergie solaire.

Pluviomètre

Le pluviomètre doit être installé de façon strictement horizontal, dans un endroit dégagé, et dans le champ de transmission de 100 mètres du capteur thermo-hygro, sur le même côté du bathtub. Installee le à au moins 100 cm du sol pour une transmission optimale. Veillez à installer le pluviomètre dans un endroit accessible, afin de pouvoir le nettoyer régulièrement.

Capeur Thermo-Hygro

Le capteur thermo-hydrog est "résistant à l'eau", mais n'est pas "étanche". Assurez you donc d'installer ce capteur dans un endroit protégé du soleil et de la pluie. Vous pouze par exemple l'installer sous I'avancée du toit, cote Nord. Fixez le capteur à 30 cm sous les avant-toits afin d'assurer une parfaite transmission. L'air sortant d'un grenier, par exemple, n'aura ainsi aucun effet sur les données relevées.

Pour installer le capteur au mur, fixez tout d'abord la patte de fixation à l'aide des vis fournies, puis placez le capteur sur cette patte et remettez le chapeau de protection. Note: Si les données des capteurs ne sont pas réceptionnées sur la station après installation de ceux-ci, appuyez et maintenez la touché (▲) sur la station afin de re-synchroniser base et capteurs.

Programme Heavy Weather

Voup ouz utiliser vre PC pour lire et gerer toutes les informations meteocollectes. Telchargez le programme Heavy Weather sur www.lacrossetechnology.fr. Vouy tuevez auiss tous les details et aides a son utilisation.
