Caractéristiques	Détails
Type de chauffage	Chauffage électrique
Puissance	2000 W
Dimensions	800 x 600 x 200 mm
Poids	15 kg
Thermostat	Thermostat électronique avec programmation
Utilisation	Convient pour les pièces jusqu'à 30 m²
Installation	Murale ou sur pied
Maintenance	Nettoyage régulier avec un chiffon doux, vérifier les connexions électriques
Sécurité	Protection contre la surchauffe, arrêt automatique
Garantie	2 ans
Consommation énergétique	Classe énergétique A

FOIRE AUX QUESTIONS - Aurora Cadel

Comment allumer le Cadel Aurora ?

Pour allumer le Cadel Aurora, assurez-vous qu'il est branché sur une prise électrique. Ensuite, utilisez le bouton d'alimentation situé sur le panneau de contrôle pour l'allumer.

Comment régler la température sur le Cadel Aurora ?

Pour régler la température, utilisez le cadran de température sur le panneau de contrôle. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si le Cadel Aurora ne chauffe pas ?

Vérifiez d'abord que l'appareil est bien allumé et réglé à une température suffisante. Assurez-vous également que le filtre est propre et que l'appareil n'est pas en mode économie d'énergie.

Comment nettoyer le Cadel Aurora ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer la surface extérieure. Pour le filtre, consultez le manuel d'utilisation pour des instructions spécifiques sur le nettoyage.

Le Cadel Aurora émet-il des bruits normaux ?

Il est normal que l'appareil émette des sons légers lorsqu'il fonctionne, tels que des bruits de ventilation. Si vous entendez des bruits anormaux, vérifiez que rien ne bloque les ventilateurs.

Quelle est la puissance électrique du Cadel Aurora ?

Le Cadel Aurora a une puissance de 2000 watts, ce qui le rend efficace pour chauffer des espaces jusqu'à 30 m².

Peut-on programmer le Cadel Aurora ?

Oui, le Cadel Aurora dispose d'une fonction de programmation qui vous permet de définir des plages horaires pour le chauffage. Consultez le manuel d'utilisation pour des instructions précises sur la programmation.

Où doit-on placer le Cadel Aurora pour un meilleur chauffage ?

Pour une efficacité optimale, placez le Cadel Aurora dans un endroit dégagé, loin des murs et des meubles. Évitez de le placer dans des coins ou derrière des objets qui pourraient bloquer le flux d'air.

Le Cadel Aurora est-il sécurisé pour une utilisation pendant la nuit ?

Oui, le Cadel Aurora est équipé de plusieurs dispositifs de sécurité, y compris un thermostat de sécurité et une fonction d'arrêt automatique en cas de surchauffe, ce qui le rend sûr pour une utilisation nocturne.

Comment réinitialiser le Cadel Aurora ?

Pour réinitialiser le Cadel Aurora, débranchez l'appareil pendant environ 10 secondes puis rebranchez-le. Cela peut résoudre certains problèmes de fonctionnement.

MODE D'EMPLOI Aurora Cadel

14 DONNÉES TECHNIQUES 50

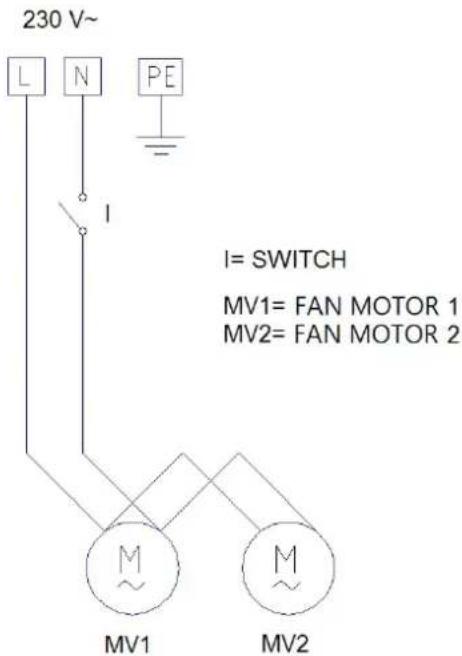

14.1 SCHEMA ÉLECTRIQUE.... 50
14.2 CHARACTERISTIQUES 50

SYMBOLES DU MANUEL

• Les icônes a coté de chaque paragraphe indiquent à qui s'adresse chaque argument (Utilisateur finale et/ou Technicien/agree et/ou fumiste spécialisé).
• Les symboles ATTENTION indiquent une note importante.

	UTILISATEUR
	TECHNICIEN AUTORISÉE (qui signifie EXCLUSIVEEMENT ou le Fabricant du poèle ou le Technicien Autorisée du Service d'Assistance Technique)
	FUMISTE SPECIALISÉ
	ATTENTION: LIRE ATTENTIVÉMENT LA NOTE
	ATTENTION: POSSIBILITÉ DE DANGER OU DE DOMMAGE IRRéVERSIBLE

2 CHER CLIENT

• Nos produits sont conçus et fabriqués dans le respect des normes EN 13240 poèles à bois, EN 14785 poèles à pellets, EN 13229 cheminée, EN 12815 cuinées à bois, C.P.R. 305/2011 matierieaux de construction, Re n. 1935/2004 Matériaux et objets en contact avec produits alimentaires, Dir. 2006/95/CEE basse tension, Dir. 2004/108/EC compatibilité élettromagnétique.
  Pour que vous puissiez beneficier des meilleures prestations, nous vous sugerons de dire avec attention les instructions continues dans le present manuel.
  Le present manuel d'instruction fait partie integrale du produit : s'assurer qu'il accompagne toujours l'appareil, meme en cas de cession a un autre propriete. En cas de perte demander une copie au service technique de votre secteur.
  Tous les reglements locaux, y compris ceux faisant reference aux normes nationales et européennes, doivent etre respectés au moment de l'installation de I'appareil.

En Italie, pour les installations des systèmes à biomasse inférieures à 35kW, la reférence est le D.M. 37/08 et tout installateur qualifié doit délivrer le certificat de conformité du système installé. (Par système comprendre poèle + cheminée + prise d'air).

• Selon le reglement (UE) n° 305/2011, la "Déclaration de Performance" est disponible sur les sites www.cadelsrl.com / www.free-point.it.

3 AVENTISSEMENTS

Toutes les illustrations presentes dans le manuel ont un but explicatif et indicatif et pouraient donc etre légèrement différente de l'appareil en votre possession.
L'appareil de reférence est celui que vous avez achété.
- En cas de doutes ou de difficultés de compréhension ou lors de l' apparition de problèmes non expliqués dans le present manuel, nous vous prions de contacter votre distributeur ou installer au plus vite.
- Il est interd it d'effectuer des modifications non autoriseses sur l'appareil.

4 CONDITIONS DE GARANTIE

L'entreprises garantit le produit, a l'excection des éléments sujets à l'usure normale enumeratedes ci-dessous, pour la durée de 2 (deux) ans à compter de la date d'achat qui doit être confirmée par:

• un document probant (facture ou ticket de caisse) qui reporte le nom du vendeur et la date à laquelle la vente a été effectue;
• le renvoi du certificat de garantie rempli dans les 8 jours à compter de l'achat.

De plus, pour que la garantie soit valable et qu'elle puisse être exploiterée, l'installation de façon professionnelle et la mise en marche de l'appareil doivent être effectuees exclusively par un personnel qualifie qui, dans les cas prevus, devra remetre une déclaration de conformite de I'installation et du bon fonctionnement du produit, à I'utilisateur.

Il est conseilé d'effectuer le test fonctionnel du produit avant de terminer les finitions (revêtements, peinture des murs, etc.).

Les installations qui ne repondent pas aux normes en vigueur, ainsi que l'usage impropre et l'omission de l'entretien comme prevu par le fabricant, annulent la garantie du produit.

La garantie est valable à condition que les indications et les mises en garde continues dans le manuel d'utilisation et d'entretien qui accompagne l'appareil pour permettre l'utilisation la plus correcte, soient respectées.

Le remplacement de l'ensemble de l'appareil ou la réparation d'un de ses composants ne prolongent pas la durée de la garantie qui reste inchangée.

La garantie sous-entend le remplacement ou la réparation, Gratis, des parties reconnues comme défectueuses à l'origine pour des vices de fabrication.

En cas de manifestation d'un défaut, l'acheteur devra conserver le certificat de garantie et l'exhiber au Centre d'assistance technique avec le document remis lors de l'achat, afin de bénéficier de la garantie.

Sont exclus de la presente garantie tous les dysfonctionnements et/ou dommages à l'appareil dus aux causes suivantes:

• Dommages causés par le transport et/ou la manutention.
• Toutes les pieces défectueuses à cause d'un usage négligé, d'un entretien errone, d'une installation non conforme à ce qui a été spécifique par le producteur (toujours se reporter au manuel d'installation et d'utilisation fourni avec l'appareil).
  Dimensionnement errone par rapport à l'usage ou defaults d'installation ou bien omission de l'adoption des mesures nécessaires afin de garantir l'execution de façon professionnelle.
• Surchauffe improupe de l'appareil, à savoir utiliseation de combustibles non conformes aux types et aux quantités indiqués sur les consignes fournies.
• Dommages supplémentaires causés par des interventions erronées de l'utilisateur en essayant de remédier à la défaillance initiale.
• Aggravation des dommages causée par une utilisation ultérieure de l'appareil de la part de l'utilisateur après la manifestation du defaulted.
• En presence de chaudière, eventuelles corrosions, incrustations ou ruptures provoquées par des courants vagabonds, de la condensation, de l'eau agressive ou acide, des traitements détartrants effectuels de façon impropre, un manque d'eau, des dépôts de boue ou de calcaire.
• Manque d'efficience des cheminées, des conduits de fumées ou des parties de l'installation dont l'appareil dépend.
• Dommages dus aux alterations executées sur l'appareil, agents atmosphériques, calamités naturelles, actes de vandalisme, decharges electriques, incendies, defaults de I'installation electrique et/ou hydraulique.

Sont également exclues de la presente garantie:

• Les parties sujettes à l'usure normale telles que les joints d'étanchéité, les vitres, les revêtements et les grilles en fonte, les pieces peintes, chromées ou dorées, les poignées et les cables électriques, les ampôules, les voyants lumineux, les boutons rotatifs, toutes les parties amovibles du foyer.

• Les variations chromatiques des parties peintes et en ceramique/pierre serpentine ainsi que les craquelures de la ceramique puisque ce sont des caractéristiques naturelles du matériel et de l'utilisation du produit.

• Les travaux de maconnerie.

• Les petites pieces du système (le cas échéant) non fournies par le producteur.

Toute intervention technique sur le produit pour l'élimination des défauts susmentionnés et des dommages conséquents devra donc être convenue avec le Centre d'assistance technique qui se réserve d'accepter ou pas le travail correspondant, et qui quoi qu'il en soit, ne sera pas effectué à titre de garantie mais d'assistance technique à fournir aux conditions éventuelles et spécifiquement convenues et selon les tarifs en vigueur pour les travaux à effectuer.

Les frais qui pourraient s'avérer nécessaires pour remédier à ses interventions techniques erronées, à ses manipulations ou, dans tous les cas, à des facteurs de détérioration pour l'appareil qui ne sont pas attribuables à des defaults d'origine seront à la charge de l'utilisateur.

Sous reserve des limites imposées par les lois ou les règlements, toute garantie de confinement de la pollution atmosphérique et acoustique resté également exclue.

L'entreprise décline toute responsabilité en cas de dommages éventuels pouvant, directement ou indirectement, toucher des personnes, des objets ou des animaux, qui résultat d'une non observation de toutes les prescriptions indiquées dans le mode d'emploi et qui concernant notamment les mises en garde en matière de l'installation, de l'utilisation et de l'entretien de l'appareil.

5 PIECES DÉTACHÉES

Toute réparation ou mise au point nécessaire doit être faite avec le plus grand soin et la plus grande attention; c'est pourquoi nous vous recommendons de vous adresser au concessionnaire qui a effectué la vente ou au Centre d'Assistance Technique le plus proche, en précisant:

• Modèle de l'appareil
• Numéro de série
  Type de problème

Utiliser uniquement des pieces detachées d'origine que vous pouze voir auprès de nos Centres d'Assistance.

La démolition et l'élimination du produit sont à la charge et sous la responsabilité du propriétaire qui devra agir conformément aux lois en vigueur dans son pays en matière de sécurité, de respect et de protection de l'environnement.

À la fin de sa vie utile, le produit ne doit pas être éliminé avec les déchets urbains.

Il peut être confié aux centres de tri sélectif mis à disposition par les administrations municipales, ou bien aux revendeurs qui fournissant ce service.

Éliminer séparément le produit permet d'éviter des conséquences négatives possibles sur l'environnement et sur la santé liées à une élimination inappropriée et permet de récapierer les matériaux dont il est composé afin d'effectuer une importante économie d'énergie et de ressources.

7 EMBALLAGE ET MANIPULATION

7.1 EMBALLAGE

L'emballage se compose d'une boite en carton recyclable selon les normes RESY, d'inserts recyclables en EPS (polystyrene expansé) et d'une palette en bois.
- Tous les matériaux d'emballage peuvent etre réutilisés pour un usage similaire ou eventuellement eliminés en tant que déchets solides urbains, dans le respect des normes en vigueur.
- Une fois l'emballage retire, vérifie que le produit soit intact.

Les emballages NE sont PAS des jouets et peuvent provoquer l'asphyxie ou l'étranglement ou tout autre danger pour la santé ! Les personnes (enfants inclus) avec des handicap psychiques ou moteurs ou un manque d'expérience et de connaissance doivent être tenues élognées des emballages. Le poèle N'EST PAS un jouet, voir ATTENTION à page 44.

7.2 MANIPULATION DU POÉLE

Que le poèle soit emballé ou déballé, il est nécessaire d'observer les instructions suivantes pour la manipulation et le déplacement du poèle à partir de l'achat jusqu'à son utilisation et pour tout déplacement futuror:

• manipuler le poèle avec des moyens adaptés en faisant attention aux normes en vigueur en matière de sécurité;
• ne pas returner et/oumettre sur le cote le poele. Le maintainir en position verticale ou selon les dispositions du constructeur;
• si le poèle possède des parties en faïence, en pierre, en verre ou en matériaux délicats, manipuler l'ensemble avec extréme précaution.

8

CONDUIT DES FUMÉES

8.1 AVANT-PROPOS

Ce chapitre Conduit de Fumées a été rédigé en collaboration avec Assocosma (www.assocosma.org) et est tiré des normes européennes (EN 15287 - EN 13384 - EN 1856 - EN 1443 - NF DTU 24.1 - NF DTU 24.2).

ll fournit des indications sur la correcte realisation du conduit des fumées mais ne doit en aucun cas remplacer les normes en vigueur dont le fabricant/installateur agreé doit etre en possession.

Vérifiez auprès des autorités locales l'existence de normes restrictives concernant la prise d'air comburant, le système d'évacuation des fumées, le conduit de fumée et la cheminée.

L'Entreprise décline toute responsabilité concernant le mauvais fonctionnement du poèle si celui-ci est imputable à l'utilisation d'un conduit de fumées dont les mauvaises dimensions ne respectent pas les normes en vigueur.

8.2 CONDUIT DES FUMÉES

Le conduit de fumée ou cheminée revet une grande importance dans le bon fonctionnement d'une chaudiere a combustibles solides a tirage forcé.
Il est donc essentiel que le conduit de fumée soit correctement construit et soit toujours efficace.
- Le conduit de fumée doit être simple avec des tubes en inox isolés ou rattaché à un conduit de fumée existant.
- Les deux solutions doivent avoir une porte de contrôle.

8.3 CHARACTERISTIQUES TECHNIQUES

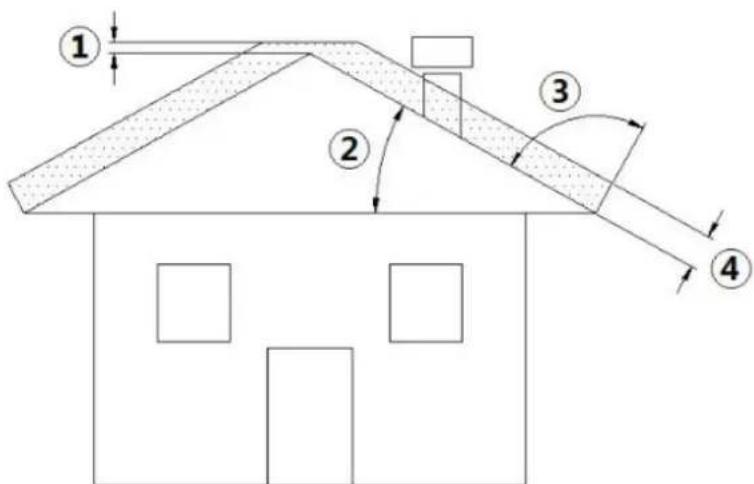

Fig. 1 - Toit en pente

LEGENDE Fig. 2 à page 31

1 Hauteur au dessus du faitage = 0,5 mt

2 Inclinaison du toit ≥ 10°

3 90°

4 Distance mesurée a 90° à partir de la surface du toit = 1,3 mt

• Le conduit de fumées doit être étanché aux fumées.
• Il doit être droit sans point d'étranglement et doit être constitué de matériaux imperméables aux fumées et à la condensation, thermiquement isolés et aptes à résister dans le temps aux sollicitations mécaniques normales.

L'extérieur doit être isolé afin d'éviter les phénomènes de condensation et réduire l'effet de refroidissement des fumées.

• Il doit être tenue à distance de matériaux combustibles ou facilement inflammables grâce à un interstice d'air ou des matériaux isolants. Vérifier la distance conseillée par le fabricant de la cheminée.
• L'entrée du conduit doit se couver dans la même piece que l'appareil ou, tout au plus, dans une piece voisine et avoir en dessous de l'entrée une chambre de récepération des solides et de la condensation dont la trappe d'accès métallique doit être étanche.
• Des aspirateurs auxiliaires ne pourront pas etre installés le long du conduit ni sur la cheminée.
• La section interne du conduit de cheminée peut être ronde (c'est la(Meilleure) ou carrée et les cotes peuvent avoir un rayon minimum de 20~mm .
• La dimension de la section doit être de minimum 0.150 ~mm , ou maximum 0.240 ~mm .
• Faire vérifier l'efficacité du conduit de fumées par un ramoneur expert. Il pourrait être nécessaire de tuber le conduit à l'aide de matériel repondant aux normes en vigueur.
  L'evacuation des fumées doit passer entre le toit.
  Le conduit de cheminée doit être CE selon la norme EN 1443. Nous joignons un exemple de plaquette:

Fig. 2 - Example de plaquette

8.4 HAUTEUR-DEPRESSION

La dépression (le tirage) d'un conduit de fumées dépend également de sa hauteur. Vérifier la dépression selon les valeurs reportées au paragraphe CARACTERISTIQUES à page 50. Hauteur minimum 3,5 metres.

8.5 ENTRETIEN

• Le conduit de fumées doit toujours être propre car les dépôts de suie ou d'huiles imbrûées rétrécissant le passage, bloquent le tirage et promètten le bon fonctionnement du poële. En grande quantité, il existe un risque d'incendie.
• Les conduits d'évacuation des fumées (conduit de cheminée + conduit de fumées + cheminée) doivent toujours être propres, nettoyés et contrôlés par un ramoneur qualifié, en conformité avec les normes locales, selon les indications du fabricant de la cheminée et les directives de votre compagnie d'assurance.
• En cas de doutes, toujours appliquer les normes les plus restrictives.
• Il est nécessaire de faire contrôle et nettoyer le conduit de fumée et la cheminée par un ramoneur qualifié au moins une fois par an.
• Le ramoneur devra délivrer une déclaration écrite attesting la sécurité de l'installation.
  Le non nettoyage nuit à la sécurité.

8.6 CHEMINÉE

1

2
Fig. 3 - Cheminée anti vent

La cheminée joue un role important dans le bon fonctionnement de l'appareil de chauffage:

• Il est conseilé deCHOISIR une cheminee de type anti vent, voir Fig. 4 a page 32.
  Laire des perages pour I'evacuation des fumees doit correspondre au double de I'aire du conduit de fumee et doitetre concue de maniere a assurer I'evacuation des fumees,meme en cas de vent.
• Elle doit empêcher l'entrée de la pluie, de la neige et d'eventuels animaux.

La zone d'échévement dans l'atmosphère doit se couver au-delà de la zone de reflux due à la forme du toit ou à des obstacles se trouvant à proximé (voir CARACTERISTIQUES TECHNIQUES à page 31).

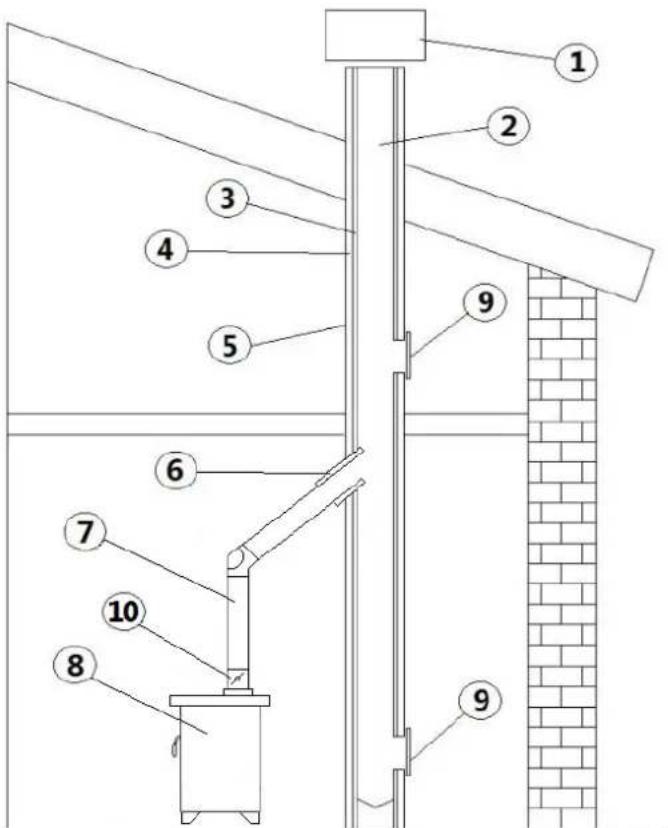

8.7 COMPOSANTS DE CHEMINÉE

Fig. 4 - Composant de cheminée

LÉGENDE Fig. 5 à page 33

1 Cheminée

2 Voie d'écoulement

3 Conduit de fumées

4 Isolant thermique

5 Mur extérieur

6 Raccord de la cheminée

7 Conduit de fumée

8 Générateur de chaleur

9 Porte de contrôle

10 Damper

FR

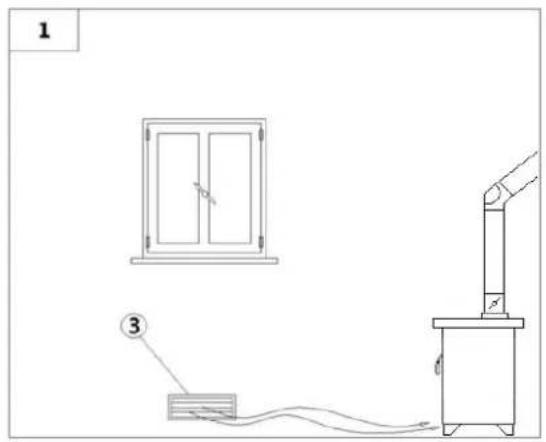

8.8 PRISE D'AIR EXTERIEUR

Fig. 5 - Directement depuis l'extérieur

Fig. 6 - Indirectement depuis la piece adiacente

LEGENDE Fig. 6 à page 34-Fig. 7 à page 34

1 Local à aérer

2 Local adjacent

3 Prise d'air extérieur

4 Augmentation de la fissure sous la porte

• Il est obligatoire de se munir d'un dispositif de renouvellement de l'air extérieur pour assurer le bien-être ambient.
  L'afflux d'air entre I'exterieur et la piece peut se produire directement, a travers une ouverture dans les murs exterieurs de la piece (solution conseillée voir Fig. 6 a page 34 ou indirectement, par aspiration de I'air par des pieces proches de celle a ventiler (voir Fig. 7 a page 34).
• Les pièces comme les chambres, les garages, les entreprises de matériaux inflammables sont à évider.
  La prise d'air doit avoir une surface nette totale de 100cm^2 minimum: cette surface devra etre augmentee si d'autres generateurs actifs sont present dans la piece (par exemple: ventilateur d'extraction d'air, hotte de cuisine, autres poeles, etc.). Ces appeareils mettent en depression l'environnement et peuvent donc causer des problemes.
• Il est nécessaire de vérifier que, lorsque tous les-appareils sont allumés, la chute de pression entre la pièce et l'extérieur ne dépasse pas la valeur de 4.0 Pa : si nécessaire, agrandir la prise d'air (EN 13384).
• La prise d'air devra etre realizationa une hauteur proche du sol avec une grille de protection externe anti volatiles et qui ne devra pas etre obstruee.
• La prise d'air n'est pas nécessaire dans le cas d'une installation étanche.

8.9 RACCORDEMENT AU CONDuit DES FUMÉES

Le poèle à bois fonctionne grâce à un tirage des fumées naturel, il est obligatoire de s'assurer que tous les conduits soient correctement réalisés selon la norme EN 1856-1, EN 1856-2 et la norme UNI/TS 11278 concernant le choix des matériaux. L'ensemble doit être réalisé par du personnel ou des entreprises spécialisées selon la norme NF DTU 24.1 et NF DTU 24.2.

Le raccordement entre l'appareil et le conduit de fumée doit être court afin de favoriser le tirage et d'éviter la formation de condensation dans les tuyaux.
- Le diamètre du tuyau de fumée doit être égal ou supérieur à celui du tuyau d'évacuation.
- Certains modèles des poèles peuvent avoir une évacuation sur le côte et/ou à l'arrière. S'assurer que l'évacuation non utilisée soit fermée avec le bouchon fourni.

TYPE D'INSTALLATION TUYAU Ø150 mm TUYAU Ø240 mm
Longueur minimale verticale 1,5 mt 2 mt
Longueur maximale (avec 1 raccord) 6,5 mt 10 mt
Longueur maximale (avec 3 raccords) 4,5 mt 8 mt
Nombre maximum de raccords 3 3
Sections horizontales (pente minimale 3%) 2 mt 2 mt
Installation à des altitudes supérieures à 1200 mètres au niveau de la mer	NO	Obligatoire

• Pour les conduits de fumées utiliser un tuyau en tôle spécifique pour fumisterie.
• Il est interdirit d'installer des tuyaux métalliques flexibles, en fibre-ciment ou en aluminium.
• Pour les déviations il est obligatoire de toujours utiliser un raccord (avec angle >90^ ) avec un bouchon de contrôle permettant un nettoyage facile des tuyaux.
• Toujours s'assurer qu'after le nettoyage, les bouchons de contrôles soient reférmis hermetiquement et que le joint soit en bon état.
• Il est interd it de raccorder plusieurs appareils au meme conduit de fumées.
  Il est interdit de faire passer dans le même conduit les fumées d'évacuation provenant de hôtes situées au-dessus.
  Il est interdit d'évacuer directement les produits de la combustion à l'extérieur et vers des espaces clos même à ciel ouvert.
• Il est interdit de raccarder d'autres apparèils de tout type (poèles à bois, hòtes, chaudières, etc.).
  Le conduit de fumée doit être à une distance minimale de 500 mm des éléments de construction inflammables ou sensibles à la chaleur.
  Le conduit de fumée doit être relié au raccord d'évacuation du poèle de manière fixe et étanche avec, si nécessaire, l'ajout d'un damper.

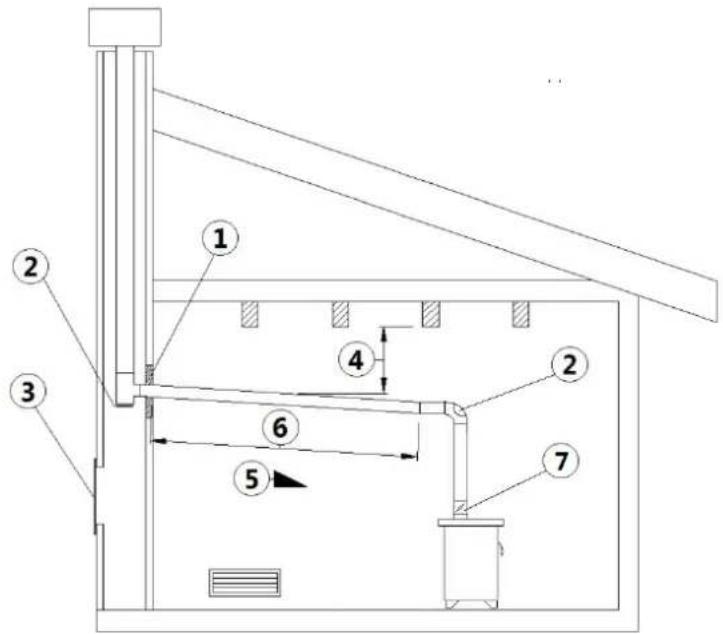

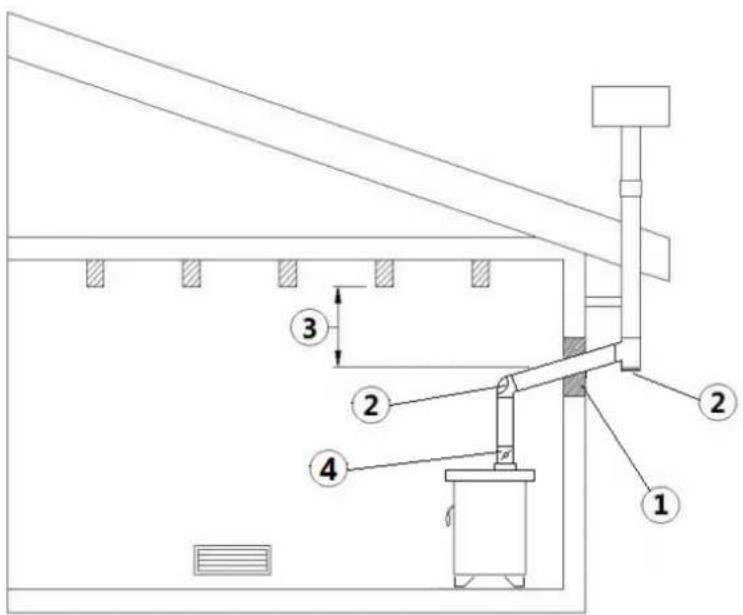

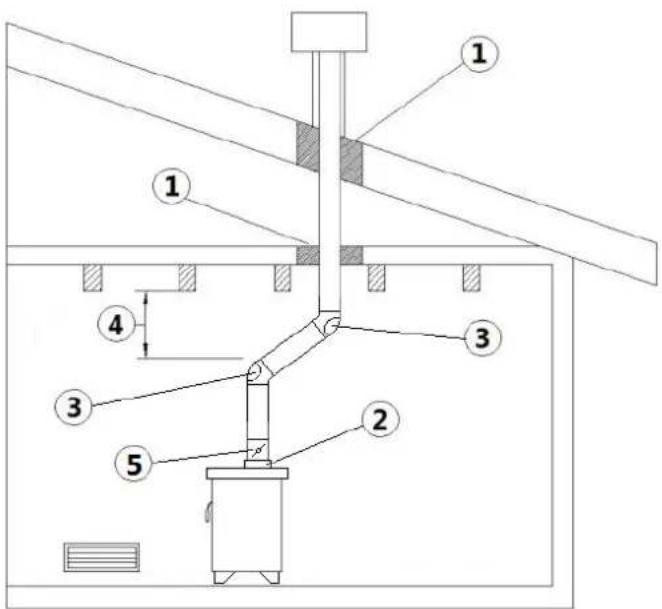

8.10 EXAMPLES D'INSTALLATION CORRECTE

Fig. 7 - Example 1

LEGENDE Fig. 8 à page 35

1 Isolant

2 Eventuelle reduction de Ø150 a Ø120 mm

3 Bouchon de contrôle

4 Longueur minime de sécurité = 0,5 mt

5 Damper

Installation du conduit de fumee d'un diametre de 0150 mm avec perage d'un trou pour le passage du tuyau.

Fig. 8 - Exemple 2

LEGÉNDE Fig. 9 à page 36

1 Isolant

2 Bouchon de contrôle

3 Porte d'inspection

4 Longueur minime de sécurité = 0,5 mt

5 Inclinaison ≥ 3°

6 Longueur horizontal ≤ 1 mt

7 Damper

Vieux conduit de fumées, d'un diamètre de 150 mm minimum avec réalisation d'une porte extérieure pour le nettoyage de la cheminée.

Fig. 9 - Exemple 3

LEGENDE Fig. 10 à page 36

1 Isolant

2 Bouchon de contrôle

3 Distance minimale de sécurité = 0,5 mt

4 Damper

• Conduit de fumées extérieur réalisé exclusivement avec des tuyaux en inox isolés, c'est-à-dire avec une double paroi d'un diamètre minimum de 0150 mm: l'ensemble doit bien être fixé au mur. Avec cheminée anti-vent (voir Fig. 4 à page 32).
• Système de canalisation avec raccords avec bouchon de contrôle que permettant un nettoyage facile sans le démontage des tuyaux.

Voudevezverifier avec le fabricant de la cheminee les distances de securite a respecter et le type de materiaiu isolant pour etreutilise (EN 13501-EN 13063-EN 1856-EN 1806-EN 15827).

FR

9

CARBURANT

9.1 COMBUSTIBLE

Le combustible admis est le bois et ses derivés (briquettes de lignite, scire compressione, etc.), d'un contenu d'eau de 20% max.
- Un bon bois de chauffage doit avoir seché à l'air libre au moins 2 ans, à l'abri des précipitations atmosphériques.
Lutilisation de bois humide ou de dechets d'ecorce entraine la formation de creosote dans les conduites et dans le foyer. Le rendement calorifique du bois humide est tres inférieur au rendement du bois sec.

Fig. 10 - Positionnement du bois

Pour étabir la longueur desbuches àutiliser,verifier les mesures de la chambre de combustion du poèle. Il est conseilé de disposeur le bois en position horizontal (voir Fig. 11 a page 37) et de regler le passage de l'air au moyen du registre. Il est possible d'utiliser des produits spécifiques pour allumer le feu.

Il est interdit d'utiliser tout type de combustible liquide!

Il est interdit de bruler des résidus d'usinage du bois contenant des liants ou des peintures, des déchets en tout genre et du carton!

• Quelques informations sur la qualité des différents bois sont fournies ci-dessous:

TYPE DE BOIS QUALITÉ % RENDEMENT
Chêne Excellente	100
Charme Excellente	100
Frêne Très bonne 92
Érable Très bonne 91
Bouleau Bonne 89
Orme Bonne 84
Hêtre Bonne 80
Saule Suffisante 71
Sapin Suffisante 70
Pin sylvestre Médiocre 67
Mélèze Médiocre 66
Tilleul	Mauvaise 57
Peuplier	Mauvaise 50

10 INSTALLATION

10.1 AVANT-PROPOS

L'emplacement du montage doit etre choisi en fonction de la piece, de I'evacuation et du conduit de fumées. Verifiez aupres des autorités locales l'existence de normes restrictives concernant la prise d'air comburant, la prise d'aération, le dispositif d'évacuation des fumées y compris le conduit de fumées et la cheminée.
Le fabricant decline toute responsabilité en cas d'installations non conformes aux lois en vigueur, d'une mauvaise circulation de l'air, d'un branchement électrique non conforme aux normes et d'une utilisation non appropriée de l'appareil.
L installation, le branchement electrique, la verification du fonctionnement et l'entretien doivent etre effectues exclusivement par un personnel qualifie ou autorise.
- Vérifier l'existence de la prise d'air comburant.
- Vérifier une éventuelle présence d'autres poèmes ou d'appareils qui mettent la pierce en dépression (voir PRISE D'AIR EXTERIEUR à page 34).
Vérifier, avec le poèle allumé, qu'il n'y aït pas dans la piece de CO.
- Vérifier que la cheminée ait le tirage nécessaire.
- Vérifier que durant le trajet de la fumées, le tout soit effectué en sécurité (eventuelles pertes de fumées et distance des matériaux inflammables, etc.)
L installation de l'appareil doit permettre un nettoyage facile de ce dernier, des tuyaux d'évacuation des fumées et du conduit de fumées.
- L'installation doit également permettre un accès facile à la prise d'alimentation électrique (voir RACCORDEMENT ELECTRIQUE à page 43).
L installation du poele dans les chambres, les salles de bain et douches, les pieces ou du materiel combustible est entreposé et les studios est interdite.
- Enaucn case le poelne doit etre installe dans des pices l'exposant au contact de I'eau et de jets d'eau, car ils pourraient provoquer des brulures et des court-circuits.
Pour installer plusieurs appareils, il faut adapter les dimensions de la prise d'air extérieur (voir PRISE D'AIR EXTERIEUR a page 34).
- Les dispositifs destinés à la cuisson des alimentés, avec la hotte spécifique sans extracteur des vapeurs est possible uniquement dans les locaux de cuisine.
- Les appareils à gaz de type «C» et non de type «B» sont adress : se référer aux normes en vigueur dans le pays d'installation.

LEGENDE Fig. 12 à page 39
170 cm
2109,5 cm
353 cm
435 cm
512 cm
635 cm
792 cm
8Tuyau d'évacuation d.12cm

LEGENDE Fig. 13 à page 40

1 60,3 cm

2 121 cm

3 50 cm

4 30,1 cm

5 12 cm

6 30,1 cm

7 85 cm

8 Tuyau d'évacuation d.12 cm

10.4 INSTALLATION GÉNÉRIQUE

Fig. 13 - Installation générique

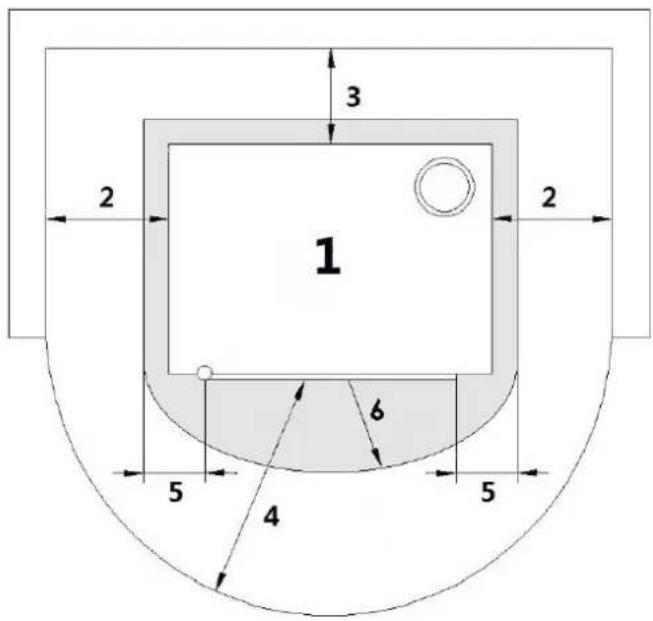

LEGENDE Fig. 14 à page 41

1 Poèle

2 Distance latérale minimum = 500 mm

3 Distance arrière minimum = 500 mm

4 Distance frontale minimum = 1000 mm

5 300 mm

6 500 mm

• Contraler que le plancher ait une tenue adequate. Si la construction existante ne repond pas aux criteres, il est nécessaire de prendre des mesures adequates. (par exemple un repartiteur des charges).
• Il est obligatoire d'installer le poèle éloigné des murs et/ou meubles, avec un écart minimum de 500 mm aux côtes, de 500 mm derrière, afin de permettre un refroidissement efficace de l'appareil et une bonne distribution de la chaleur dans l'ambiance (voir Fig. 14 à page 41).
• Dans les normes de sécurité de feu il faut respecter les distances des objets inflammables ou sensibles à la chaleur (canapés, meubles, revêtements en bois etc...) selon Fig. 14 à page 41.
  Si y a des objets inflammables (tentes, moquette, etc...), toutes ces distances doivent etre augmentees de 1 metre.
• Si les murs sont en matériel inflammable, contrôler les distances de sécurité (voir Fig. 14 à page 41).
• Contraler que à la puissance maximal la température des murs ne doit pas excéder les 80^ . Si il est nécessaire procédé à l'installation sur les murs interessés d'une plaque résistante au feu.
• En certains pay même les murs portants de maçonnerie sont considérés murs inflammables.

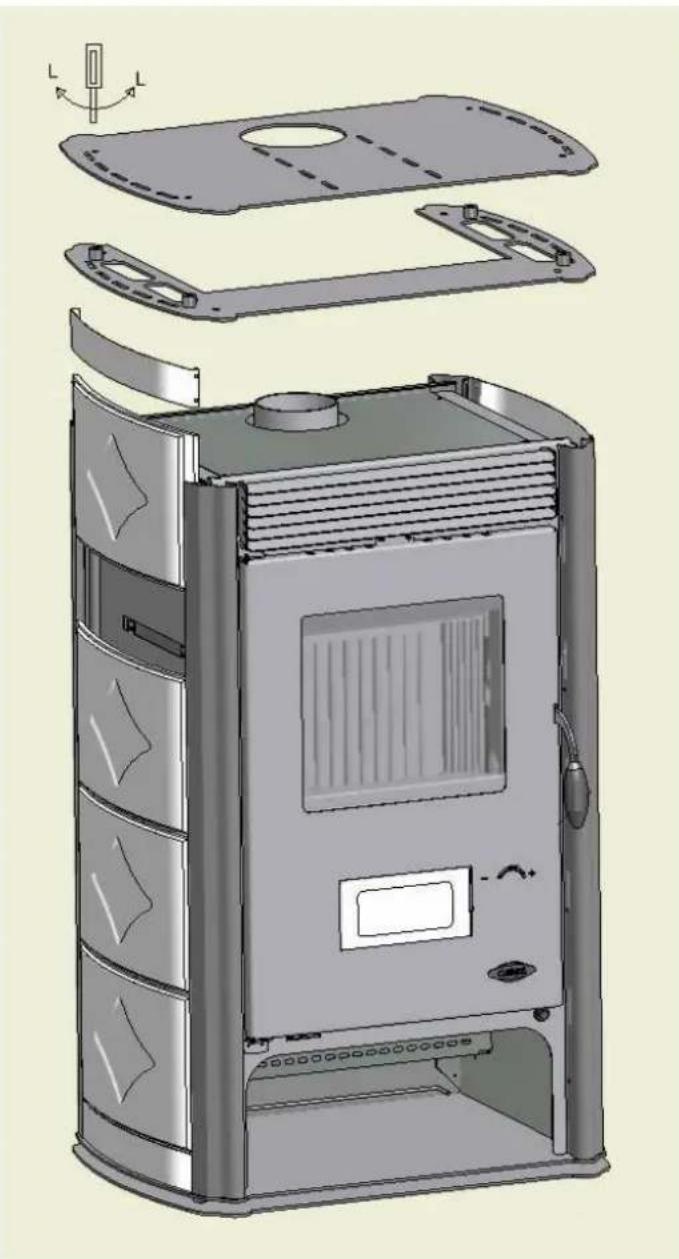

10.5 MONTAGE DES CERAMIQUES (MODELE AURORA)

Fig. 14 - Montage des céramiques Aurora

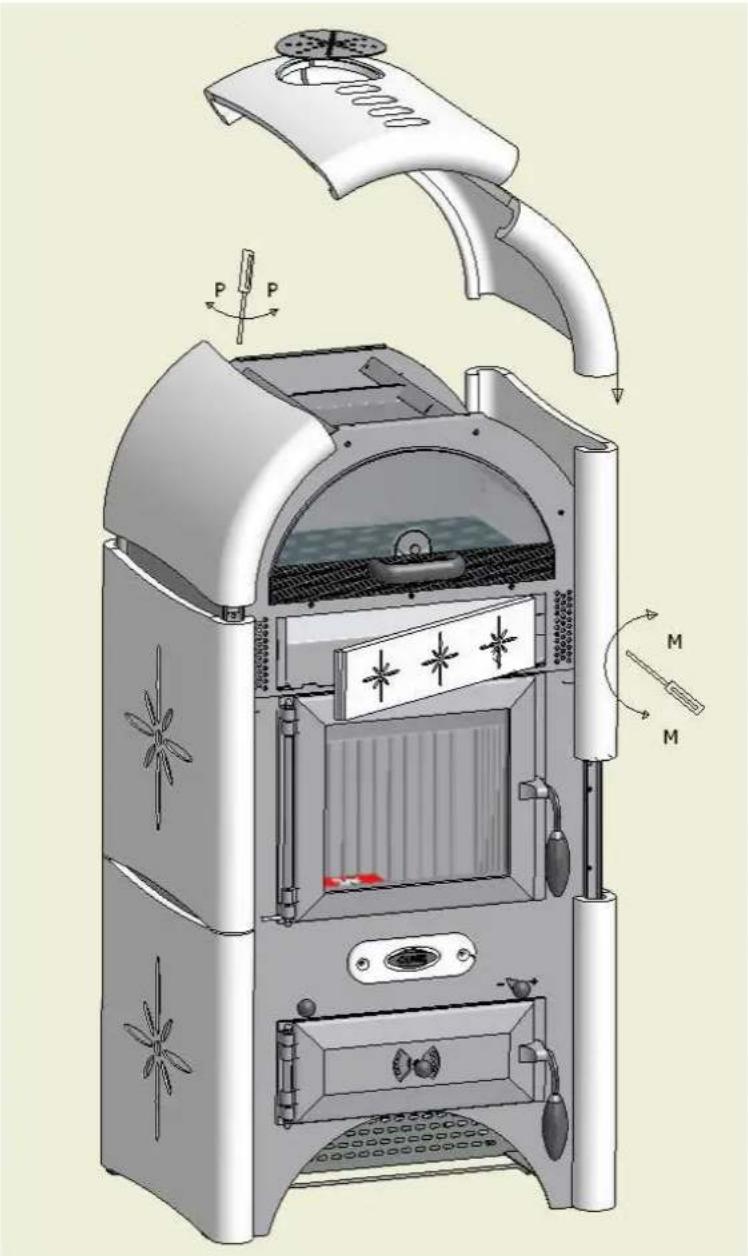

10.6 MONTAGE DES CERAMIQUES (MODELE SOLE)

Fig. 15 - Montage des céramiques Sole

10.7 RACCORDEMENT ÉLECTRIQUE

Certains modèles de poèle à bois sont équipés de ventilation force et nécessitant donc un raccordement électrique.

Important: l'appareil doit être installe par un technicien spécialisé!

• Le branchement électrique s'effectue au moyen d'un cable avec fiche sur une prise électrique capable de supporter la charge et la tension de chaque modèle comme indiqué dans le tableau des données techniques (voir CARACTERISTIQUES à page 50).
• La fiche doit être facilement accessible quand l'appareil est installé.

Le cable ne doit jamais être en contact avec le tuyau d'évacuation des fumées et avec toute autre partie chaude du poèle.

• S'assurer que le réseau électrique dispose d'une mise à terre suffisante: si celle-ci est inexistante ou insuffisante, procéder à sa réalisation selon les normes en vigueur.
• Ne pas utiliser de rallonge.
• Si le cable d'alimentation est abimé, il doit être remplace par un technicien/agree.
• Quand vous n'utilise pas le poèle, débranchez-le.

11 UTILISATION

11.1 ATTENTION

L'appareil n'est pas indiqué aux personnes (enfants inclus) avec des handicaps psychiques ou motrices ou un manque d'expérience et de connaissance, à moins que il y a la supervision ou l'instruction pour l'emploi de l'appareil de la part d'une personne responsable pour leur sécurité.

Les enfants doivent être toujours surveillés pour s'assurer que ils ne jouent pas avec l'appareil.

Pendant le fonctionnement, le poèle atteint une température élevée : tener les enfants et les animaux éloignés et utiliser des équipements de protection personnelle ignifuges appropriés, comme des gants de protection contre la chaleur.

11.2 AVANT-PROPOS

Pour un rendement maximum et une consommation minimum, suivre les instructions suivantes.

• L'allumage du bois est très facile si l'installation est correcte et le conduit d'évacuation des fumées est efficace.
  Lrs du premier allumage du poele, garder un feu bas pendant au moins 4 a 5 heures pour permettre aux materiaux composant la chaudiere et le foyer de stabiliser les sollicitations elastiques internes. Cette operation doit etre effectuee au moins 3 a 4 fois.
  Lors des premieres heures de fonctionnement, les residus gras d'asinage et les peintures peuvent produire des odeurs et de la fumee: il est conseilé d'aerer la piece car elles peuvent etre nocives pour les personnes et les animaux.

NE PAS utilise de liquides inflammables pendant l'allumage (alcool, essence, petrole, etc.).

11.3 DEMARRAGE

Si des brochures, manuels, etc. se trouvent dans la chambre de combustion, les enlever.
- Vérifier que la fiche soit branchée dans la prise de courant électrique (valable uniquement pour les poêles équipés de ventilation forcee).
- Ouvrir au maximum le registre d'entrée d'air primaire et le damper.
- Introduire les tablettes allume-feu et du petit bois seché dans le brasier.
Enflammier le petit bois, introduire immediatement des buches de chauffage bien sèches et fermer la portedu feu.

Pour un meilleur rendement,ès qu'une flamme libre se présente, il est conseilé de fermer la vanne de l'air primaire au minimum, et de maintainir l'ouverture du damper à 45^ : ici comporte un rendement maxi (rendement nominal) en consommant moins de combustible.

11.4 RECHARGER LE POÉLE

Lors du rechargement du poèle, ne pas porter de vêtements inflammables ou larges.

Ne pas ouvrir et fermer la porte du feu violemment: la vitre peut se briser!

Ouvrir la porte du feu en presence de flammes vives peut etre dangereux pour l'utiliser et pour I'habitation.

Certaines parties externes peuvent atteindre une température élevée pendant le fonctionnement. En phase de rechargement, se servir des gants de protection spécifiques fournis.

• Il est conseilé de recharger le poèle uniquement lorsque seules des braises se trouvent sur le plan du feu.
• Proceder de la maniere suivante: fermer la vanne d'air primaire, ouvrir lentement la porte du foyer, secouver la cende avec l'outil prevu a cet effet,mettre le bois sur le foyer,fermer la porte et regler a nouveau la vanne d'air primaire.

Il est dangereux de garder le tiroir à cendres ou la porte du foyer ouverte pendant le fonctionnement normal pour augmenter le tirage d'air! Des dispositifs spécifiques sont prévus pour régler l'air de combustion (la vanne d'air primaire, le registre, etc.).

Certains modèles des poèles sont équipés d'un four pour la cuisson d'aliments.

Après avoir mis le poèle à régime, fermer la soupape d'allumage et attendre que le four attigne la température nécessaire.

Il convient de rappeler que la température du four est directement proportionnelle à la vitesse de combustion et exige une combustion constante pour éviter les écarts de température à l'intérieur du four.

Les fours des poëles sont équipés d'un thermomètre détectant la température là où il est installé; pour obtenir la température effective du centre du four, il faut augmenter les données correspondantes de 20^ environ. Pour rissoler les alimentents, les placer dans la partie supérieure du four ou au centre.

Fig. 16 - Thermométre du four

POSITIONS DU THERMOMÈTRE GÂTEAU RÔTI PAIN
TEMPÉRATURES AU CENTRE DU FOUR 115 °C 180 °C 240 °C

11.6 VENTILATION

Certains modèles des poèles sont équipés d'une ventilationforcée à commande manuelle : l'allumer et l'éteindre à l'aide de l'interrupteur prévu à cet effet.

L'air poussa par les ventilateurs mainient le poèle à une températe plus BASSE, évitant ainsi les sollicitations excessives des matériaux que le composent, et chauffe en même temps le milieu de maniere homogène.

Vérifier régulièrement le fonctionnement effectif du ventilateur.

En cas de panne de courant ou de dommages de la ventilation, le poèle peut fonctionner quand même, à condition d'être maintainu à un régime de feu bas. Par conséquent, ne pas charger excessivement le foyer de bois. En cas de rupture du ventilateur, s'adresser à un technicien autorisé pour le remplaçer avec une piece de rechange d'origine.

11.7 CONDITIONS MÉTEO DEFAVORABLES

En cas de température extérieure elevée ou de conditions météo défavorables (vent fort), la cheminée subit une perte de tirage empêchant l'expulsion correcte de la fumée.

• Charger le foyer avec peu de bois et garder les vannes de registre d'air ouvertes au maximum.

11.8 DANGER LIÉ AU CRÉOSOTE

L'utilisation de bois humide ou de mauvaise qualite (type du bois résineux) provoque la formation de créosote dans le conduit d'évacuation des fumées, obstruant le passage de la fumée. La créosote est inflammable et, si elle s'accumule au cours du temps, elle doit être éliminée de façon à prévenir le risque d'incendie du conduit d'évacuation des fumées.

• En cas d'incendie, fermer les vannes de registre d'air et appeler immédiatement les pompiers.
• Àpres que la cheminée a cessé de bruler, faire inspecter le conduit d'évacuation des fumées par un fumiste spécialisé.

11.9 EXTINCTION DU FEU EN CAS D'INCENDIE

S'il est necessaire d'eteindre un feu echappé du poèle ou du conduit de fumée, utiliser un extincteur ou appeler les Pompiers. NE JAMAIS utiliser de l'eau pour eteindre un feu à l'intérieur du brasero.

12 ENTRETIEN

12.1 AVANT-PROPOS

Pour une longue durée de vie du poèle, le nettoyer régulierement comme indiqué dans les paragraphs reportés ci-dessous.

• Les conduits d'évacuation des fumées (conduit de cheminée + conduit de fumée + cheminée) doivent toujours être propres, nettoyés et contrôlés par un ramoneur qualifié, en conformité avec les normes locales, selon les indications du fabricant de la cheminée et les directives de votre compagnie d'assurance.
• En cas d'absence de normes locales et de directives de votre compagnie d'assurance, il est nécessaire d'effectuer nettoyage du conduit de cheminée, du conduit de fumée et de la cheminée au moins une fois par an.
• Au moins une fois par an, il est nécessaire de faire nettoyer la chambre de combustion, de vérifier les joints, de nettoyer les moteurs et les ventilateurs et de contrôler la carte électrique.

Toutes ces opérations doivent être programmées à temps avec le service Technique d'assistance/agree.

• ÀpRES une longue période de non-utilisation, avant d'allumer le poèle, contrcler que le système d'évacuation des fumées ne soit pas obstrué.
• Si le poèle est utilisé de manière continue et intense, toute l'installation (y compris la cheminée) doit être nettoyée et contrôle à une fréquence plus importante.
  Pour un eventuel échange des parties endommagées, demander une piece de detachée d'origine à votre Revendeur Agree.

Avant toute intervention attende que le feu dans la chambre de combustion soit complètement étéint et refroidi et débrancher la prise de courant (s'il ya).

12.2 NETTOYAGE BRASERO ET TIROIR A CENDRE

Pour une bonne combustion, éliminer la cende qui s'est déposée dans le brasier avant tout allumage du poèle. L'abondance de cende gène le passage de l'air primaire, fondamental pour une bonne combustion.

• Éliminer la cende du brasier en la secouant pour la faire descendre dans le tiroir à cende.
  Vider le tiroir a cendre quand il est plein.
• Les cendres doivent être collectées dans un recipient métallique avec couvercle étanche, qui ne doit jamais entre en contact avec des matériaux combustibles (par exemple s'il est posé sur un sol en bois), car la cendre conserve laraise allumée longtemps.
  La cendre peut etre jetee dans les dechets organiques uniquement lorsqu'elle est eteinte.
• Nettoyer également le compartment du cendrier.

12.3 NETTOYAGE ANNUEL DU CONDUCTEUR DES FUMÉES

Chaque année, enlever la suite à l'aide de brosses.

Le nettoyage doit être effectué par un technicien compétent qui s'occupera du nettoyage du conduit de cheminée, du conduit de fumées et de la cheminée, il vérifiera leur bon fonctionnement et délivrera une déclaration écrite attesting la sécurité de l'installation. Cette opération doit être effectuee au moins une fois par an.

12.4 NETTOYAGE DE LES VENTILATEURS

Pour les modèles équipés la ventilation, chaque année, nettoyer le ventilateur ambient en enlevant la cendre ou la poussière qui pourrait cause un déséquilibre des pales et un bruit accru.

Compte tenu de la délicatesse de l'opération, faire effectuer le nettoyage par un technicien agree.

12.5 NETTOYAGE GÉNÉRAL

Pour le nettoyage des parties extérieures et interieures du poèle, ne pas utiliser pailles de fer, acide muriatique ou autres produits corrosifs et abrasifes.

12.6 NETTOYAGE DES PARTIES EN METAL PEINT

Pour le nettoyage des parties en métal peint, utiliser un chiffon doux. Ne jamais utiliser des produits dégraissants comme de l'alcool, des diluants, de l'acétone, de l'essence car ils endommageraient irrémédiablement la peinture.

12.7 NETTOYAGE DE LA CERAMIQUE

Certains modèles de poèle possèdent un revêtement extérieur en céramique. Ils sont fabriquéesartisanalement et c'est pourquoïlles peuvent prévenir inévitablement des craquelures, des gravelules, des ombres. Pour le nettoyage de les céramiques ou pierres, il est conseillé d'utiliser un chiffonouple et sec. Si l'on utilise un produit détergent quelconque, ce dernier filtrera à travers les craquelures et les mettra en évidence.

12.8 REMPLACEMENT DU VENTILATEUR

Pour remplaçer le ventilateur,procéder de la manière suivante:

• Debrancher la fiche du courant.
• Retirez toutes les céramiques pour éviter la casing.
• Debranchez le conduit de fumée, incliner le poèle et le placer sur le sol sur le côte arrière.
• Dévisser les 4 vis situées sur les côtés du carter de protection du ventilateur.
• Débrancher les cosses faston et dévisser les vis du ventilateur en panne.
• Remplacer le ventilateur et effectuer l'opération inverse.

12.9 REMPLACEMENT DES JOINTS

Si les joints de la porte a feu et/ou les joints de la porte du tiroir a cendres se detertiorent, il est nécessaire de les faire remplacer par un technicien agree afin de garantir le bon fonctionnement du poèle.

Utiliser uniquement des pieces de rechange d'origine.

12.10 NETTOYAGE DU VERRE

La vitrocéramique de la porte à feu résiste à une température de 700^ mais n'est pas résistant aux écarts de températures. Un évientuel nettoyage à l'aide de produits pour verre achétés dans le commerce doit se faire quand le verre est froid pour ne pas provoquer l'explosion de ce dernier.

12.11 NETTOYAGE DU FOUR

Certains modèles des poêles sont équipés d'un four pour la cuisson d'aliments.

Nettoyer l'intérieur du four après chaque cuisson, au moyen d'un chiffon doux avec de l'eau chaude ou de produits spécifiques disponibles dans le commerce.

Ne pas utiliser de paille des fer qui pourrait endommager les surfaces de manière irrémédiable.

12.12 DOMMAGES DU FOYER

D'eventuelles ruptures de la fonte ou du matériel re fractaire du foyer sont provoquées par une surchauffe due à un excès de combustible ou d'air de combustion. Faire immédiatement remplaçer les parties endommagées pour éviter tout dommage supplémentaire du poële.

Utiliser uniquement des pieces de rechange d'origine.

13 EN CAS D'ANOMALIES

13.1 SOLUTION DES PROBLEMES

En cas de doute sur l'utilisation de poèle, appelez TOUJOURS le personnel technique/agree afin d'éviter des dommages irréparables!

PROBLÈME CAUSE SOLUTION INTERVENTION
Difficulté d'allumage	Bois trop grand	Utiliser du petit bois bien sec pour l'allumage, avant le bois grand
	Bois trop humide Utiliser du bois bien séché.
	Absence de tirage de la cheminée	Ouvrir les registres au maximum. (Si le problème persiste, contacter un fumiste spécialisé pour vérifier l'efficacité du conduit d'évacuation des fumées).
	Local dépourvu de renouvellement d'air	Réaliser immédiatement une grille d'aération.
Formation de condensation	Section du conduit d'évacuation des fumées trop grande	Réduire la section du conduit d'évacuation des fumées avec des tuyaux hermétiquement isolés.
	Conduit d'évacuation des fumées non isolé	Revêir le conduit d'évacuation des fumées avec du matérielau isolant.
	Combustion trop lente	Ouvrir les registres d'air de manière à augmenter le feu et la température des fumées sortantes
Fuites de fumée du foyer	Conduit d'évacuation des fumées non isolé	Revêir le conduit d'évacuation des fumées avec du matérielau isolant.
	Conditions météo défavorables	Terminal de cheminée non anti-vent : le replacer
	Bois trop humide Utiliser du bois bien séché.
PROBLÈME CAUSE	SOLUTION INTERVENTION
La vitre se salit excessivement	Absence de tirage de la cheminée	Ouvr les registres au maximum. (Si le problème persiste, contacter un fumiste spécialisé pour vérifier l'efficacité du conduit d'évacuation des fumées).
	Bois trop humide Utiliser du bois bien séché.
	Combustion trop lente	Ouvr les registres d'air de manière à augmenter le feu et la température des fumées sortantes
	Combustion de mauvaise qualité	Utiliser le combustible décrit dans COMBUSTIBLE à page 37

14 DONNÉES TECHNIQUES

14.1 SCHEMA ÉLECTRIQUE

Pour les modèles équipés de ventilation, suivé le schéma électrique ci-dessous:

Fig. 17 - Schemá elektrique

14.2 CARACTERISTIQUES

DESCRIPTION AURORA 10,7 kW SOLE 10,7 kW
LARGEUR 70 cm 60,3 cm
PROFONDEUR 53 cm 50 cm
HAUTEUR 109,5 cm 121 cm
POIDS 204 kg 214 kg
PUISSANCE THERMIQUE NOMINALE (Max) 10,7 kW 10,7 kW
EFFICIENCE (Max) 77,2 % 77,2 %
TEMPÉRATURE FUMÉES (Max) 332 °C 332 °C
DéBIT MAXIMUM DES FUMÉES (Max) 6,4 g/s 6,4 g/s
EMISSIONS CO (13% O₂) (Max) 0,61 % 0,61 %
DéPRESSION CHEMINÉE (Max)	11,3 Pa	11,3 Pa
DIAMÈTRE ÉVACUATION FUMÉES	Ø12 cm	Ø12 cm
POSITION ÉVACUATION FUMÉES	Supérieure/Postérieure	Supérieure/Postérieure
DAMPER OBLIGATOIRE	OUI	OUI
COMBUSTIBLE	BOIS	BOIS
HUMIDITÉ BOIS	< 12%	< 12%
VOLUME RECHAUFFABLE 18/20°C Coefficient 0,045 Kw (Max)	257 m³	257 m³
CONSOMMATION HORAIRE	3,00 kg/h	3,00 kg/h
VOLUME DU FOYER	41,3 dm³	41,3 dm³
BOUCHE DU FOYER	9,2 dm²	9,2 dm²
CAPACITÉ DU TIROIR À CENDRE	6,3 dm³	6,3 dm³
SECOUEUR DE LA GRILLE DU FOYER	OUI	OUI
AIR PRIMAIRE RÉGLABLE	OUI	OUI
AIR SECONDAIRE RÉGLABLE	OUI	OUI
VENTILATION	OUI	OUI
ALIMENTATION	230 V - 50 Hz	230 V - 50 Hz
PUISSANCE ABSORBÉE (Max) 170 W	170 W
MINIMUM PRISE D'AIR EXTERIEUR (derniere surface nette)	100 cm²	100 cm²

STUFA A PELLET · STUFA A LEGNA · CUCINE A LEGNA TERMOSTUFE · INSERTI PER CAMINETTO

POÉLES à GRANULES·POÉLES à BOIS·CUISINIÈRES à BOIS THERMOPOÉLES·INSERTS CHEMINÉE

CADEL srl

FREEPOINT by Cadel

Via Foresto Sud, 7

31025 Santa Lucia di Piave (TV) - ITALY

tel. [phone]

fax [phone]

www.cadelsrl.com
