MANUALE UTENTE Aurora Cadel

MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE

FR

POÉLE À BOIS

MANUEL D'INSTALLATION, UTILISATION ET ENTRETIEN

AURORA - SOLE

Sommario

1 SIMBOLOGIA DEL MANUALE 3
2 GENTILE CLIENTE 3
3 AVVERTENZE 3
4 CONDIZIONI DI GARANZIA 4
5 RICAMBI. 5
6 AVVERTENZE PER IL CORRETTO SMALTIMENTO DEL PRODOTTO 5
7 IMBALLO E MOVIMENTAZIONE 5

7.1 IMBALLO 5
7.2 MOVIMENTAZIONE DELLA STUFA .5

8 CANNA FUMARIA 6

8.1 PREMESA 6
8.2 CANNA FUMARIA 6
8.3 CARATTERISTICHE TECNICHE 6
8.4 ALTEZZA-DEPRESSIONE 7
8.5 MANUTENZIONE 7
8.6 COMIGNOLO 7
8.7 COMPONENTI CAMINO 8
8.8 PRESA D'ARIA ESTERNA 8
8.9 COLLEGAMENTO ALLA CANNA FUMARIA...9
8.10 ESEMPI DI INSTALLAZIONE CORRETTA.....10

9 CARBURANTE 11

9.1 COMBUSTIBLE 11

10 INSTALLAZIONE 13

10.1 PREMESA 13

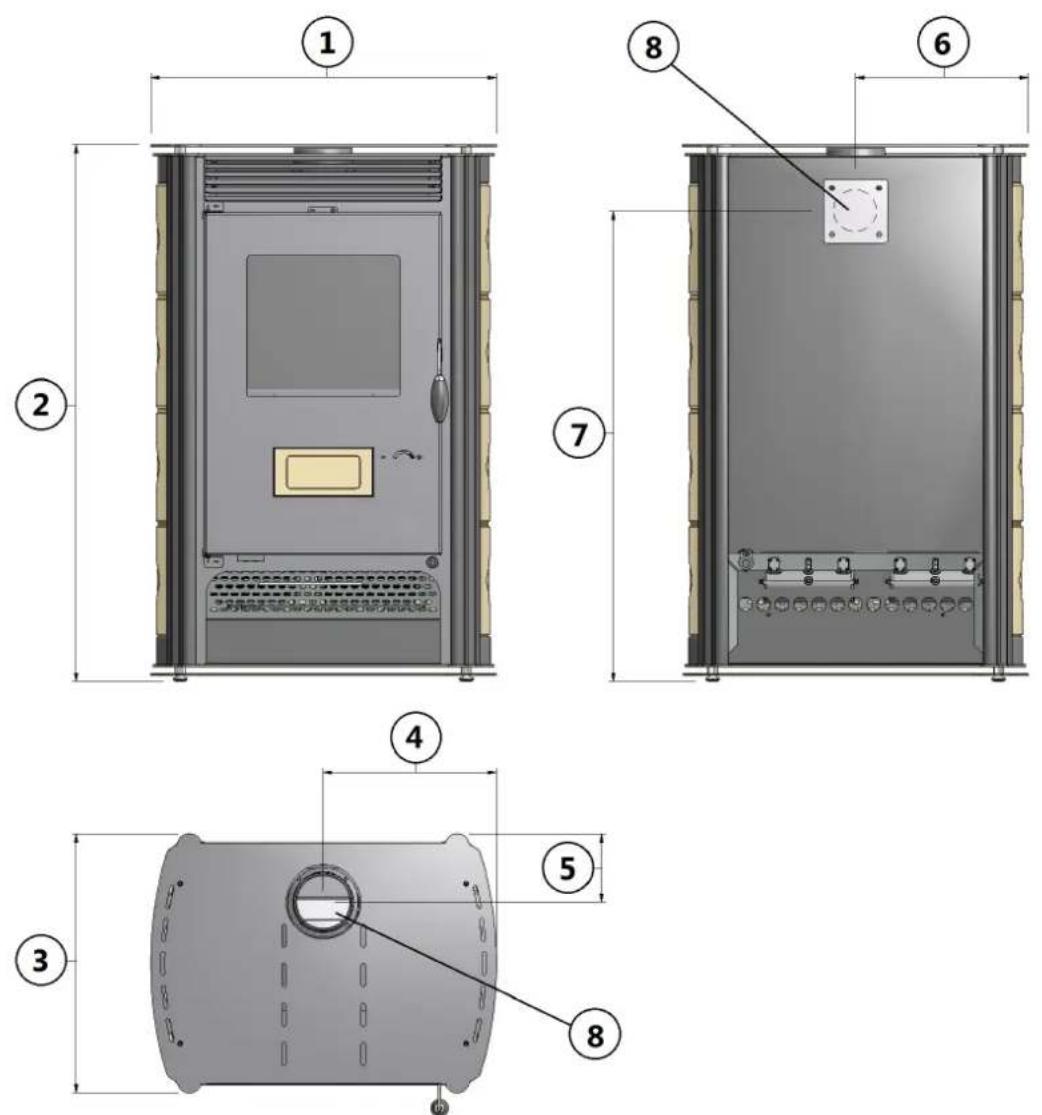

10.2 DIMENSIONI D'INGOMBRO (MODELLO AURORA) ... 14

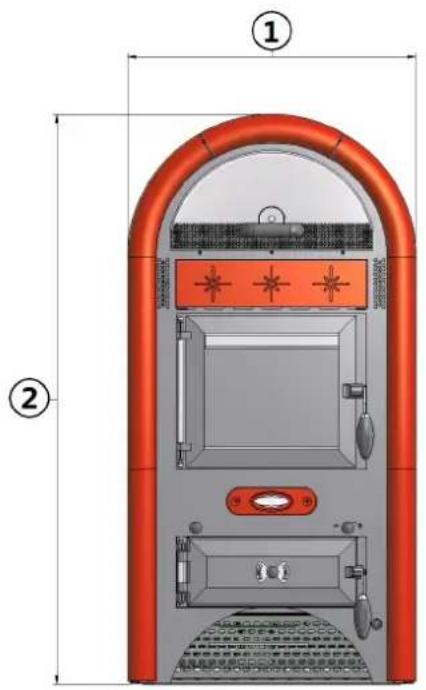

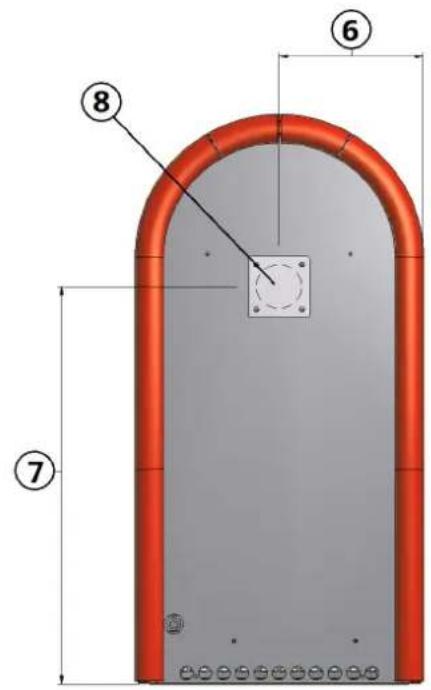

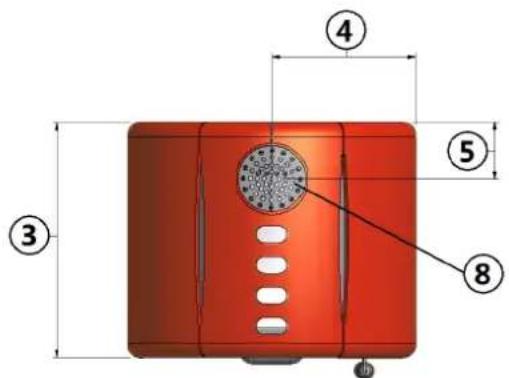

10.3 DIMENSIONI D'INGOMBRO (MODELLO SOLE) 15

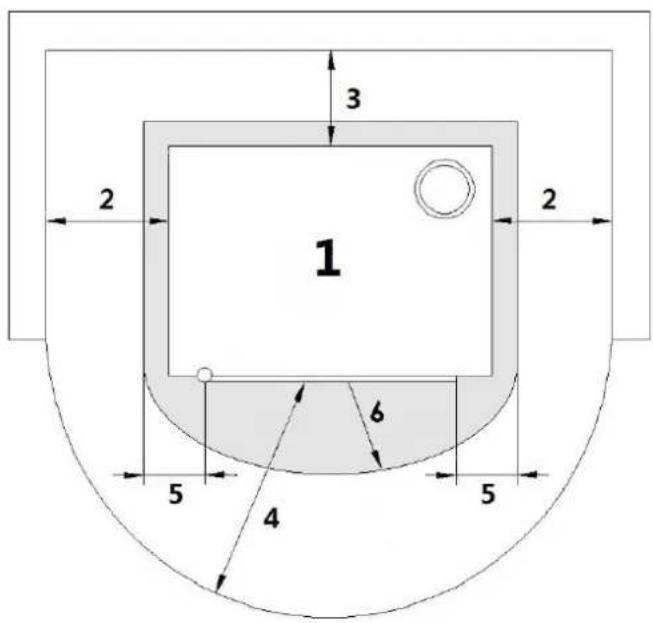

10.4 INSTALLAZIONE GENERICA 16

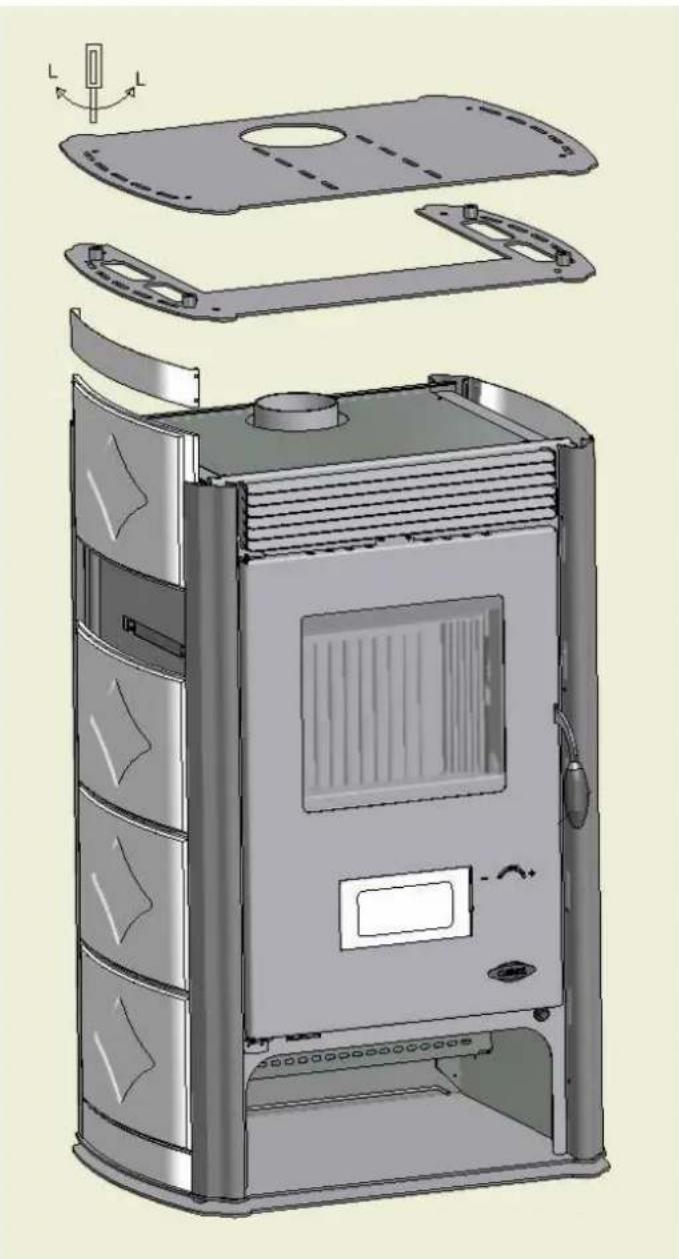

10.5 MONTAGGIO MAIOLICHE (MODELLO AURORA)...17

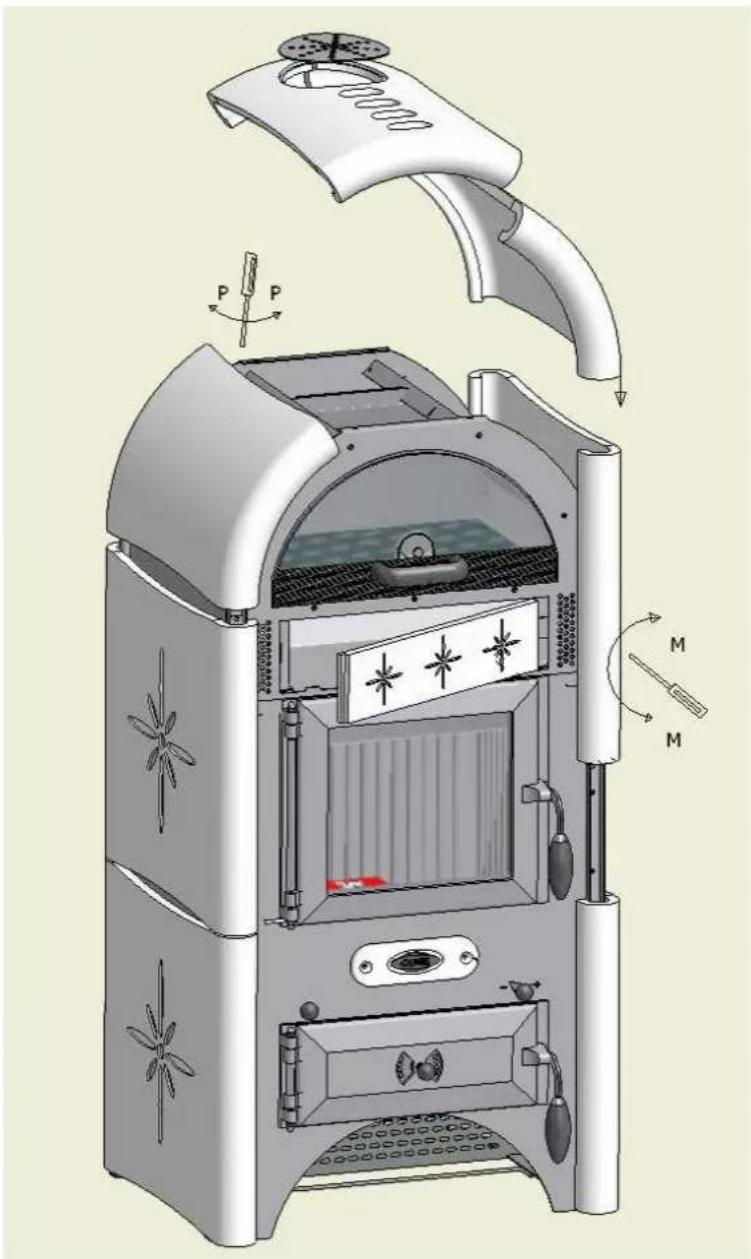

10.6 MONTAGGIO MAIOLICHE (MODELLO SOLE) ... 18
10.7 ALLACCIAMENTO ELETTRICO 18

11 USO 19

11.1 ATTENZIONE 19
11.2 PREMESA 19
11.3ACCENSIONE 19
11.4 RICARICARE LA STUFA 20
11.5 COTTURA AL FORNO 20
11.6 VENTILAZIONE 20
11.7 CONDIZIONI METEO SFAVOREVOLI.....21
11.8 PERICOLO CREOSOTO 21
11.9 SPEGNIMENTO DEL FUOCO IN CASO DI INCENDIO 21

12 MANUTENZIONE 21

12.1 PREMESA 21
12.2 PULIZIA BRACIERE E CASSETTO CENERE .... 22

12.3 PULIZIA ANNUALE CONDUTTURE FUMI ....22
12.4 PULIZIA VENTILATORI 22
12.5 PULIZIA GENERALE 22
12.6 PULIZIA PARTI IN METALLO VERNICIATO ...22
12.7 PULIZIA PARTI IN MAIOLICA 22
12.8 SOSTITUZIONE VENTILATORE 23
12.9 SOSTITUZIONE GUARNIZIONI 23
12.10 PULIZIA VETRO 23
12.11 PULIZIA FORNO 23
12.12 ROTTURE FOCOLARE 23

13 IN CASO DI ANOMALIE 24

13.1 RISOLUZIONE DEI PROBLEMI 24

14 DATI TECHNICI 25

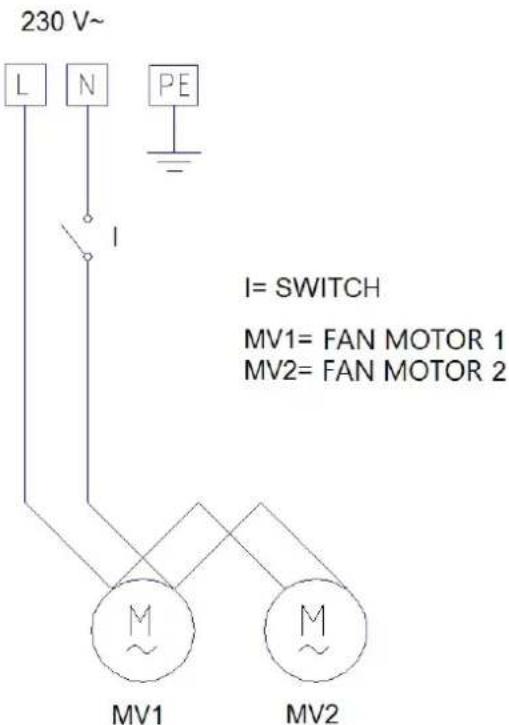

14.1 SCHEMA ELETTRICO 25
14.2 CARATTERISTICHE 26

1 SIMBOLOGIA DEL MANUALE

Le icone con gli omini indicano a chi è rivolto l'argumento trattato nel paragrafo (tra I'Utente Utilizzatore e/o il Tecnico Autorizzato e/o Fumista Specializzato).
- I simboli di ATTENZIONE indicano unanota importante.

UTENTE UTILIZZATORE

TECNICO AUTORIZZATO (da intendersi ESCLUSIVAMENTE o il Costruttore della stufa o Tecnico Autorizzato del Servizio Assistenza Tecnica riconosciuto dal Costruttore della stufa)

FUMISTA SPECIALIZZATO

ATTENZIONE: LEGGERE ATTENTAMENTE LA NOTA

ATTENZIONE: POSSIBILITÀ DI PERICOLO O DANNO IRREVERSIBLE

2 GENTILE CLIENTE

I nonstri prodotti sono progettati e costruii nel rispetto delle norme EN 13240 stufe a legna, EN 14785 stufe a pellets, EN 13229 caminetto, EN 12815 cucine a legna, C.P.R. 305/2011 prodotti da costruire, Re n.1935/2004 Materiali e oggetti destinati a venire a contatto con prodotti alimentari, Dir. 2006/95/CEE bassa tensione, Dir. 2004/108/EC Compatibilità elettromagnetica.
Leggere con attenzione le istruzioni contenate nel presente manuale per ottenere le migliorari prestazioni.
- Il presente manuale di struzione costituisce parte integrante del prodotto: assicurarsi che sua sempre a corredo dell'apparecchio,anche in caso di cessione ad un'alto proprietario. In caso di smarrimento richiedere una copia al servizio technique di zona.
- Tutti i regolamenti locali, inclusi quelli che fanno riferimento alle norme nazionali europee, devono essere rispettati al momento dell'installazione dell'apparecchio.

In Italia, sulle installazioni degli impianti a biomassa inferiori a 35kW , si fa riferimento al D.M. 37/08 ed agli installatore qualificato che ne abbia i requisiti delve rilasciare il certificato di conformità dell'impianto installato (per "impianto" si intende: stufa + camino + presa d'aria).

In base al regolamento UE n. 305/2011, la "Dichiarazione di Prestazione" è disponibile online ai siti www.cadelsrl.com / www.free-point.it.

3 AVVERTENZE

• Tutte le illustrazioni riportate nel manuale hanno un mero scopo esplicativo edindicativo e potrebbero pertanto differire leggermente dall'apparecchio in Vostro possesso.
  L'apparecchio di riferimento è quello che avete acquistato.
  In caso di dubbi o dificoltà di comprensione oppure al verificarsi di problemi non supportati dal presente manuale, Vi preghiamo di contattare il Vostro distributore o installatore al più presto.
• É viétato effettuare modifiche non autorizzate all'apparecchio.

4 CONDITIONI DI GARANZIA

La ditta garantisce il prodotto, ad esclusione degli elementi soggetti a normale usura sotto riportati, per la durata di 2 (due) anni nella data di acquisito che viene comprovata da:

• un documento probante (fattura e/o scontrino fiscale) che riporti il nominativo del venditore e la data in cui è stata effettuata la vendita;
• I'inoltro del certificato di garanzia compilato entro 8 gg. dall'acquisto.

Inoltre per rendere valida ed operante la garanzia, l'installazione a regola d'arte e la messa in funzione dell'apparecchio devono essere effettuate esclusivamente da personale qualificato che nei casi previsti dovrà rilasciare all'utente una dichiarazione di conformità dell'impianto e di buon funzionamento del prodotto.

Si suggerisce di eseguire il collaudo funzionale del prodotto prima di effettuare il completamento con relative le finiture (rivestimenti, tinteggiature alle pareti, ecc..).

Le installazioni non rispondenti alle norme vigenti fanno decadere la garanzia del prodotto, così come l'uso improprio e la mancata manutenzione come prevista dal costruttore.

La garanzia è operante alla condizione che siano osservate leindicazioni e le avventenze contente nel manuale d'uso e manutenzione che accompaniesla l'apparecchio, in modo da consentirne l'utilizzo più corretto.

La sostaione dell'intero apparecchio o la riparazione di una sua parte componente, non estendono la durata della garanzia che restsa invariata.

Per garanzia si intende la sostituzione o riparazione gratuite delle parti riconosciete difettose all'origine per vizi di fabbricazione.

Per usufruire della garanzia, in caso di manifestazione di difetto, l'acquirente dovrà conservare il certificato di garanzia ed esibirlo unitamente al documento rilasciato al momento dell'acquisto, al Centro di Assistenza Tecnica.

Sono esclusi alla presente garanzia tutti i malfunzionamenti e/o danni all'apparecchio che risultino dovuti alle seguenti cause:

• I danni causati da trasporto e/o movimentazione.
• Tutte le parti che dovessero risultare difettose a causa di negligenza o trascuratezza nell'uso, di errata manutenzione, di INSTALLazione non conforme con quanto specificato dal produttore (far sempre riferimento al manuale di INSTALLazione e uso in dotazione all'apparecchio).
  Errato dimensionamento rispetto all'uso o difetti nell'infallazione ovvero mancata adozione di accorgimenti necessari per garantire l'esecuzione a regola d'arte.
• Suriscaldamento improprio dell'apparecchio, ossia utilizzo combustibili non conformi ai tipi e alle quantità indicate sulle istruzioni in dotazione.
  Ulteriori danni causati da erronei interventi dell'utente stesso nel tentativo di porre rimedio al guasto iniziale.
• Aggravio dei anni causato dall'ulteriore utilizzo dell'apparecchio da parte dell'utente una volta che si è manifestato il difetto.
  In presenza di caldaia eventuali corsoioni, incrostazioni o rotture provocate da correnti vaganti, condense, aggressità o acidià dell'acqua, trattamenti disincrastanti effettuati impropriamente, mancanza d'acqua, depositi di fanghi o calcare.
• Inefficienza di camini, canne fumarie, o parti dell'impianto da cui dipende l'apparecchio.
  Danni recati per manomissioni all'apparecchio, agenti atmssferici, calamita naturali, atti vandalici, scariche elettriche, incendi, difettosità dell'impianto elettrico e/o idraulico.

Sono inoltre escludi alla presente garanzia:

Le parti soggette a normale usura quali guarnizioni, vetri, rivestimenti e griglie in ghisa, particolari verniciati, cromati o dorati, le maniglie e i cavi elettrici, lampade, spie luminose, manopole, tutte le parti asportabili dal focolare.
Le variazioni cromatiche delle parti verniciate e in ceramica/serpentino, nonché i cavilli della ceramica in quanto sono caratteristiche naturali del materiale e dell'uso del prodotto.
- Opere murarie.
- Particolari di impianto (se presenti) non forniti dal produttore.

Eventuali interventi tecnici sul prodotto per l'eliminazione dei suddetti difetti e dati conseguenti, dovranno pertanto essere concordati con il Centro di Assistenza Tecnica, il quale si riserva di accettare o meno il relativo incarico e in ogni caso non saranno effettuati a titolo di garanzia, bensi di assistenza Tecnica da prestare alle condizioni eventualmente e specificamente concordate e seconde le tariffe in vigore per i lavori da effettuare. Saranno poste inolte a carico dell'utente le spese che si dovessero renderere necessarie per rimediare a loro errati interventi tecnici, a manomissioni o, comunique, fattori dannosi per l'apparecchio non riconducibili a difetti originari.

Fatti salvi i limiti imposti da leggi o regolamenti, rimane inoltre escluda agli garanzia di contentimento dell'inquinamento atmosferico e acustico.

La ditta declina agli responsabilità per eventuali danni che possono, direttamente o indirettamente, derivare a persona, animali o cose in consegenza della mancata osservanza di tutte le prescrizioni indicate nel manuale e concernenti, specialmente le avvertenze in tema d'installazione, uso e manutenzione dell'apprecchio.

5 RICAMBI

Per anni riparazione o messa a punto che si rendesse necessaria rivolgersi al concessionario che ha effettuato la vendita o al Centro Assistenza Tecnica più vicino, specificando:

• Modello dell'apparecchio
  Matricola
• Tipo di inconveniente

Utilizzare solo ricambi originali che potete trovare sempre i nostri Centri Assistenza.

6 AVVERENZE PER IL CORRETTO SMALTIMENTO DEL PRODOTTO

La demolizione e lo smaltimento della stufa sono ad esclusivo carico e responsabilità del proprietario che dovrà agire in osservanza delle leggi vigenti nel proprio Paese in materia di sicurezza, rispetto e tutela dell'ambiente. Alla fine delta sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani.

Può essere consegnato presso gli apposti centri di raccolta differenziate predisistiti delle amministrazioni comunali, oppure presso i rivenditori che fornisco quello servizio. Smaltire in modo differenziate il prodotto consente di evitare possibili consequences negative per l'ambiente e per la salute, derivanti da un suo smaltimento inadeguato, e permette di recuperare i materiali di cui e composto al fine di ottenere un importante risparmio di energia e di risorse.

7 IMBALLO E MOVIMENTAZIONE

7.1 IMBALLO

Limballo e costituito da scatola in cartone riciclabile secondo norme RESY, inserti riciclabili in EPS espanso, pallet in legno.
- Tutti i materiali d'imballo possono essere riutilizzati per uso similare o eventualmente smaltibili come rifiuti assimilabili ai solidi urbani, nel rispetto delle norme vigenti.
- Dopo aver安全管理 assicurarsi dell'integrità del prodotto.

Gli imballaggi NON sono glacati, possono provocare rischi di asfissia o strangolamento e altri pericoli per la salute! Le persone (inclusi i bambini) con ridotte capacità psichiche o motorie, o con mancanza di esperienza e conoscenza devono essere tenute lontane dagli imballaggi. La stufa NON è un glaciatolo, vedi ATTENZIONE a pag. 19.

7.2 MOVIMENTAZIONE DELLA STUFA

Sia nel caso di stufa imballata, sua nel caso di stufaolta dal suo imballo, è necessario osservare le seguenti istruzioni per la movimentazione e il trasporto della stufa stessa dal momento dell'acquisto fino al raggiungimento del punto del suo utilizzo e per qualsiasi futuro spostamento:

• movimentare la stufa con mezzi idonei prestando attenzione alle norme vigenti in materia di sicurezza;
  non capovolgere e/o ribaltare su un lato la stufa, ma mantenerla in posizione verticale o secondo le disposizioni del costruttore;
  se la stufa possie de componenti in maiolica, pietra, vetro o comunique materiali particolarmente delicati, movimentare il tutto con molta cautela.

8.1 PREMESSA

Il presente capitolo Canna Fumaria è stato redatto in collaborazione con Assocosma (www.assocosma.org) ed è fatto delle normative europee (EN 15287 - EN 13384 - EN 1856 - EN 1443 - UNI 10683:2012).

Esso fornisce alcune indicazioni sulla buona e corretta realizzazione della canna fumaria ma in alcun modo è da ritenersi sostitutivo delle norme vigenti, delle quali il costruttore/installatore qualificato deve essere in possesso.

Verificare dalle autorità locali se vi sono delle normative restrittive che riguardano la presa d'aria comburente, l'impianto di scarico fumi, la canna fumaria, il comignolo.

La Ditta declina agli responsabilità riguardo al cattivo funzionamento della stufa se imputabile all'utilizzo di canna fumaria mal dimensionata che non soddisfi le norme vigenti.

8.2 CANNA FUMARIA

La cana fumaria o camino rivesto una grande importanza per un regolare funzionamento di un apparecchio riscaldante.
- É essenziale che la canna fumaria saia costruita a regola d'arte e mantenuta sempre in perfetta efficienza.
- La canna fumaria deve essere singola con tubi inox isolati o su canna fumaria esistente.
- Entrambi le soluzioni devono avera una portina d'ispezione.

8.3 CARATTERISTICHE TECNICHE

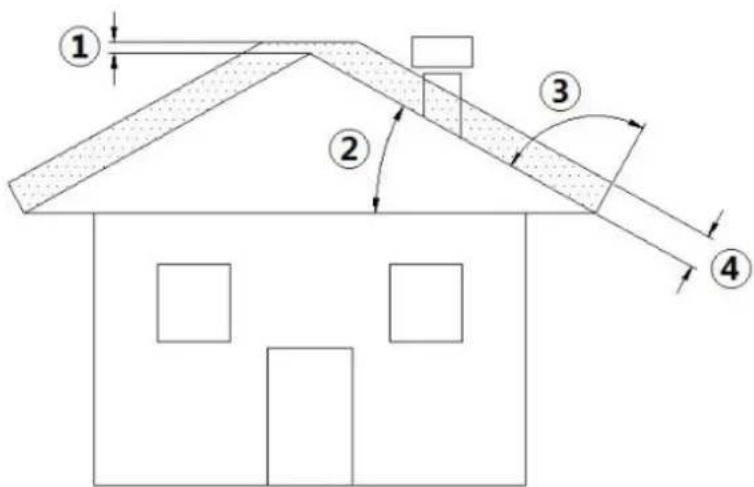

Fig.1-Tetto inclinato

LEGENDA Fig. 2 a pag. 6

1 Allezza sopra il colmo del fetto = 0,5 mt

2 Inclinozione fetto ≥ 10°

3 90°

4 Distanza misurata a 90° alla superficie del fetto = 1,3 mt

• La canna fumaria delve essere a tenuta dei fumi.
• Deve avere andamento verticale月以来 strozzature, essere realizzata con materiali impermeabili ai fumi, alla condensa, termicamente isolati e adatti a resistere nel tempo alle normali sollecitatazioni meccaniche.

Deve essere coibentata esternamente per evitare fenomeni di condensa e ridurre l'effetto del raffreddamento dei fumi.

• Deve essere distanziata da materiali combustibili o migliormente inflammabili con un'intercapedine d'aria o materiali isolanti. Verificare la distance dal produttore del camino.

L'imbocco del camino deve essere nella stesse locale in cui è installato l'apparecchio o, tut'al più, nel locale attiguo e avee al disotto dell'imbocco una camera di raccolta di solidi e condense, accessibile tramite sportello metallico a tenuta stagna.
- La sezione interna della canna fumaria più essere tonda (è la migliorare) o quadrata con i lati raccordati con raggio minimo 20 mm.
- La dimensione della sezione deve essere minimo 150mm massimo 240mm
- Far verificare l'efficienza della canna fumaria da un fumista esperto e, se necessario, intubare la canna fumaria con materiale rispondente alle norme vigenti.
- Lo scarico dei prodotti da combustione delve avvenire al fatto.
La canna fumaria delve essere provvista CE secondo la norma EN 1443. Alleghiamo un esempio di targhetto:

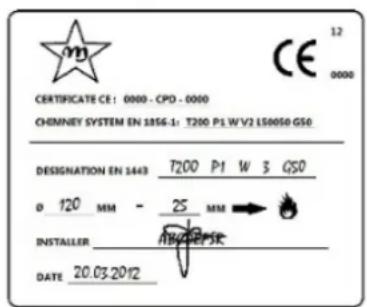

Fig. 2 - Esempio di targhetto

8.4 ALTEZZA-DEPRESSIONE

La depressione (tiraggio) di una canna fumaria dipendeanche alla sua altezza. Verificare la depressione con i valori riportati al CARATTERISTICHE a pag. 26. Minima altezza 3,5 metri.

8.5 MANUTENZIONE

• La canna fumaria deve essere sempre pulita, poiché i depositi di fuliggine o oli incombusti ne riducono la sezione bloccandone il tiraggio, se in grande quantità, possono incendiarsi.
  I condotti di evacuationi fumi (canale da fumo + canna fumaria + comignolo) devono essere sempre puliti, spazzati e controllati da uno spazzacamino esperto, in conformità con le normative locali, con leindicazioni del produttore del camino e con le direttive della Vostra compagnia assicurativa.
• In caso di dubbi, applicare sempre le normative più ristrettive.
  Far controllare e pulire la canna fumaria e il comignolo da uno spazzacamino esperto almeno una volta l'anno. Lo spazzacamino dovrà rilasciare una dichiarazione scritta che l'impianto è in sicurezza.
• La non pulizia pregiudica la sicurezza.

8.6 COMIGNOLO

1

2
Fig. 3 - Comignoli antivento

Il comignolo riveste una funzione importante per il buon funzionamento dell'apparecchio riscaldante:

• Si consiglia un comignolo di tipo antivento, vedi Fig. 4 a pag. 7.
• L'area dei fori per l'évacuation fumi deve essere il doppio dell'area della canna fumaria e conformata in modo che,anche in caso di vento, sia assicurato lo scarico dei fumi.
• Deve impedire l'entrée della pioggia, della neve e di eventuali animali.
• La quota di sbocco in atmosfera deve essere al di fuori della zona di reflusso provocata alla conformazione del fatto o da ostacoli che si trovano in prossimità (vedi CARATTERISTICHE TECNICHE a pag. 6).

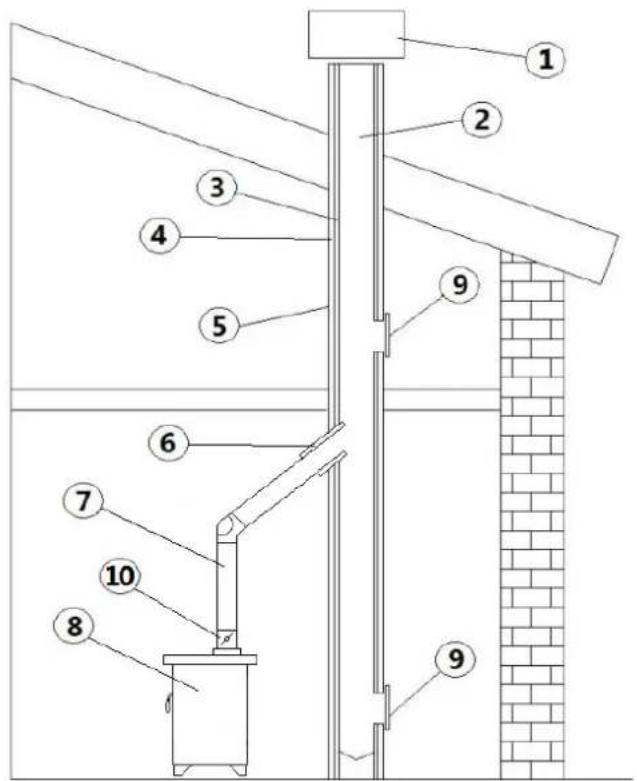

8.7 COMPONENTI CAMINO

Fig. 4 - Componenti camino

LEGENDA Fig. 5 a pag. 8

1 Comignolo

2 Via di effluxso

3 Condotto fumario

4 Isolamento termico

5 Parete esterna

6 Raccordo del camino

7 Canale da funo

8 Generatore calore

9 Portina d'ispezione

10 Damper

8.8 PRESA D'ARIA ESTERNA

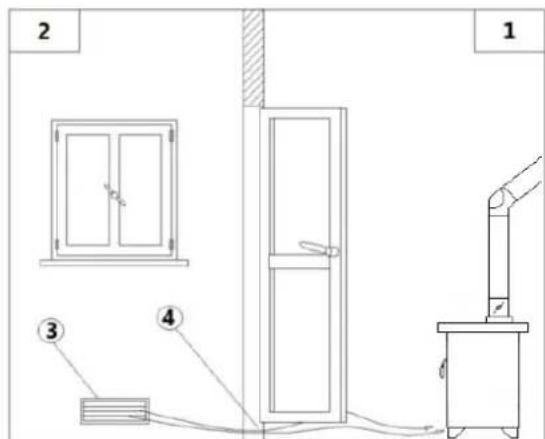

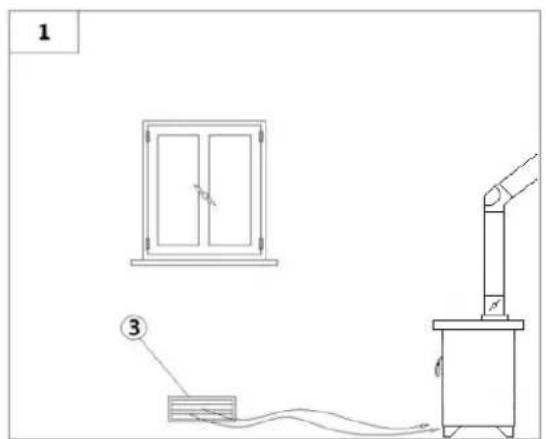

Fig. 5 - Afflusso d'aria diretta Fig. 6 - Afflusso d'aria indiretta

LEGENDA Fig. 6 a pag. 8-Fig. 7 a pag. 8

1 Locale da ventilare

2 Locale adiacente

3 Presa aria esterna

4 Fessura di maggiorazione除去porta

• E obbligatorio disponre di un riciclo d'aria esterno per un buon benessere ambientale.
  L'afflusso dell'aria tra I'esterno ed il locale poo avvenire per via diretta, tramite apertura su parete esterna del locale (vedi Fig. 6 a pag. 8); oppure per via indiretta, mediante prelievo dell'aria da locali attigui a quello da ventilare (vedi Fig. 7 a pag. 8).
• Sono da escludere locali adibiti a camere da fatto, rimesse garrage, magazzini di materiali combustibili.
• La presa d'aria deve ave una superficie netta totale minima di 100 c/mia suddetta superficie va aumento a se all'interno del locale vi sono altri generatori attivi (per esempio: elettroventilatore per l'estrazione dell'aria viziata, cappa da cucina, altre stufe, ecc...), che mettono in depressione I'ambiente.
• É nécessario far verificare che, con tutte le apparecchiature accese, la caduta di pressione tra la stanza e l'esterno non superi il valore di 4,0 Pa: se necessario augmentare la presa d'aria (EN 13384).
• La presa d'aria deve essere realizzata ad una quota prossima al pavimento con griglia di protezione esterna anti volatili e in modo tale da non essere ostruita da nessun ogatto.
• La presa d'aria non è necessaria in caso di installmente stagna.

8.9 COLLEGAMENTO ALLA CANNA FUMARIA

La stufa funziona tramite un tiraggio fumi naturale, è obblatorio accertarsi che tutte le condutture siano realizzate a regola d'arte secondo norma EN 1856-1, EN 1856-2 e UNI/TS 11278 sulla scelta dei materiali,comingsque il tutto realizzato da personale o ditte specializzate secondo UNI 10683:2012.

Il collegamento tra l'apparecchio e la canna fumaria deve essere breve onde favore il tiraggio ed evitare la formazione di condensa nelle tubazioni.
Il canale da fumo deve essere uquale o maggiore a quello del tronchetto di scarico.
- Alcuni modelli di stufe hanno lo scarico laterale e/o posteriore. Accertarsi che lo scarico inutilizzato venga chiuso con il tappo in dotazione.

TIPO DI IMPIANTO TUBO Ø150 mm TUBO Ø240 mm
Lunghezza minima verticale 1,5 mt 2 mt
Lunghezza massima (con 1 raccordo) 6,5 mt 10 mt
Lunghezza massima (con 3 raccordi) 4,5 mt 8 mt
Numero massimo di raccordi 3 3
Tratti orizzontali (pendenza minima 5%) 2 mt	2 mt
Installazione ad altitudine sopra i 1200 metri s.l.m.	NO	Obblatorioio

• Usare tubo in lamiera specifico ad uso fumisteria.
• Evietato l'impiego di tubi metallici flessibili, in fibrocimento o di alluminio.
• Per iambi di direzione è obblatorioo utilizzato sempre un raccordo (o curva non ad angolo retto) con tappo di ispezione il quale permette una facile pulizia periodica delle tubature.
  Accertarsi sempre che"After la pulizia i tappi di ispezione vengano richiusi ermeticamente con la propria quarizione efficiente.
• E vietato collegare più appregrecchi con lo stesso canale da fumo.
• É viétato convogliare nelle stesso canale da fumo lo scarico proveniente da cappe sovrastanti.
• Et vietato lo scarico diretto a parete dei prodotti della combustione all'esterno e verso spazi chiusi anche a cielo aperto.
• É viétato collegare altri apparetti di qualsiasi tipologia (stufe a legna, cappe, caldaie, ecc...).
• Il canale da fumo deve essere distante minimo 500 mm da elementi costruttivi inflammabili o sensibili al calore.
  Il canale da fumo delve essere allevato al tronchetto di scarico della stufa in modo fisso e a tenuta e, se richiesto, con l'insertimento di un damper.

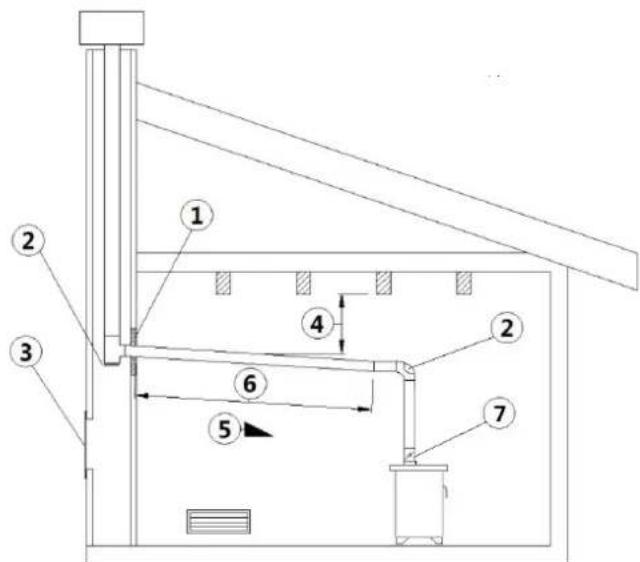

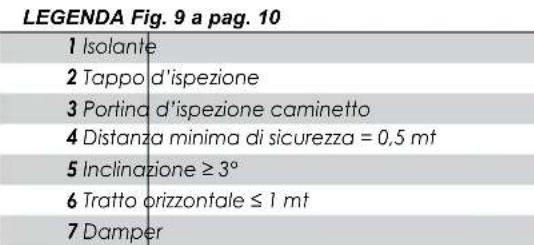

8.10 ESEMI DI INSTALLAZIONE CORRETTA

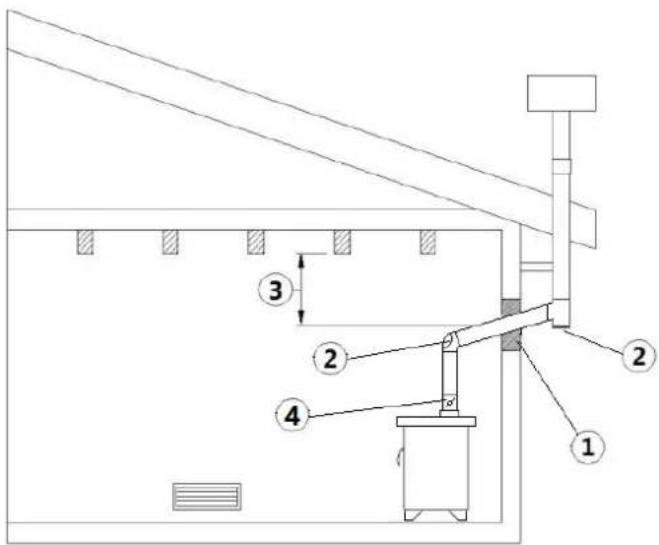

Fig. 7 - Esempio 1

• Installazione canna fumaria 150mm con foratura per il passaggio del tubo maggiorata.

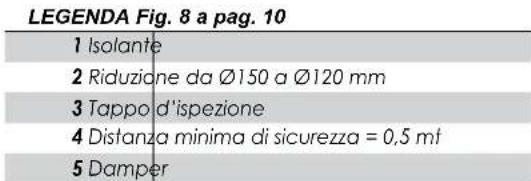

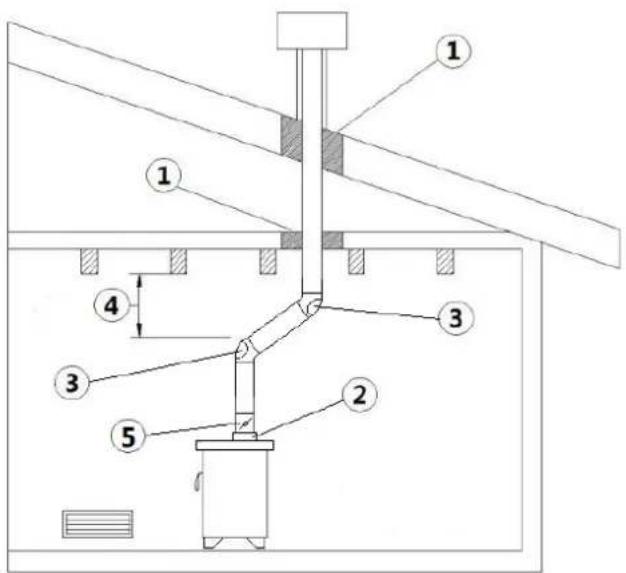

Fig. 8 - Esempio 2

• Canna fumaria vecchia, intubata minimo 150mm con la realizzazione di uno sportello esterno per permettere la pulizia del camino.

Fig. 9 - Esempio 3

LEGENDA Fig. 10 a pag. 11

1 Isolante

2 Tappo d'ispezione

3 Distanza minima di sicurezza = 0,5 mft

4 Damper

• Canna fumaria esterna realizzata esclusivamente con tubi inox isolati cioe con doppi apaneo minimo 0150 mm: il tutto ben ancorato al muro. Con comignolo antivento (vedi Fig. 4 a pag. 7).
• Sistema di canalizzazione tramite raccordi con tappo d'ispezione che permette una facile pulizia sulla smontaggio dei tubi.

Si raccomanda di verificare col produttore della canna fumaria le distance di sicurezza da rispetto e la tipologia di materiale isolante. Le precedenti regole valgono anche per fori eseguiti su parete (EN 13501 - EN 13063 - EN 1856 - EN 1806 - EN 15827).

CARBURANTE

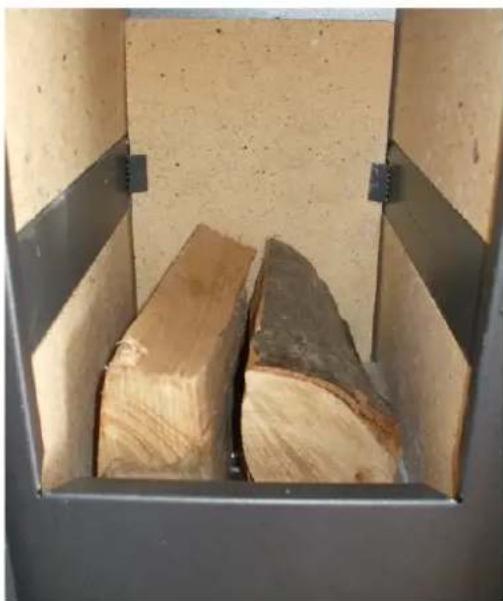

9.1 COMBUSTIBLE

• Il combustibile ammesso è legna e i loro derivati (mattonelle di lignite, segatura compressa, ecc.) con contentuto d'acqua max 20%.
• Un buon legname da arde deve avea una stagionatura all'aperto di almeno di 2 anni in un luogo riparato delle precipitazioni atmosalferiche.
  Lutiliz di legna umida o cascami di corteccia portla formazione di creosoto nei condotti e nel focolare. La resa calorica della legna umida è molto inferiore della resa della legna secca.

Fig. 10 - Posizionamento legna

Per la lunghezza dei ciocchi di legna da utilizzato, verificare le misure della camera di combustione della stufa. Si consiglia di disporre la legna in posizione orizzontale (vedi Fig. 11 a pag. 12) e regolare il passaggio dell'aria mediante il registrar.

Per l'accensione si possono utilizzare appositi prodotti ascendifuoco.

E' vietato utilizzare qualsiasi combustibile liquido!

E' vietato bruciare resti di lavorazione di legno contenti collanti e/o vernici, rifiuti in genere e cartone!

Vi forniamo alcune informazioni sulla qualita dei vari legnami:

TIPO DI LEGNO QUALITA' % RESA
Quercia Ottima 100
Carpino Ottima 100
Frassino Moltto buona	92
Acero Moltto buona	91
Betulla Buona 89
Olmo Buona 84
Faggio Buona 80
Salice Sufficiente 71
Abete Sufficiente 70
Pino Silvestre Medicicre	67
Larice	Mediocre	66
Tiglio	Pessima	57
Piippo	Pessima	50

10 INSTALLAZIONE

10.1 PREMESA

La posizione di montaggio deve essere scelta in funzione dell'ambiente, dello scarico, della canna fumaria.
Verificate dalr autorita locali se v sono delle normative restrittive che riguardano la presa d'aria comburente, la presa d'reaione ambiente, l'impianto di scarico fumi comprensivo di canna fumaria e comignolo.
La ditta costrutrice declina agli responsabilità in caso d'installazioni non conformi alle leggi in vigore, di un ricambio aria locali non corretto, di un allacciamento elettrico non conforme alle norme e di un uso non appropriato dell'apprecchio.
L'installazione, il collegamento elettrico, la verifica del funzionamento e la manutenzione vanno esguite esclusivamente da personale autorizzato e qualificato.
- Verificare che ci sia la presa d'aria combrente.
- Verificare l'eventuale presenza di altre stufe o apparecchiature che mettano laStanza in depressione (vedo PRESA D'ARIA ESTERNA a pag.8).
Verificare a stufa accesa, che nel locale non yi saiga presenza di CO.
- Verificare che il camino abbia il tiraggio necessario.
- Verificare che durante il tragitto del fumo il tutto sua eseguito in sicurezza (eventuali perdite di fumo e distanzi da materiali infiammabili, ecc...).
L'installation dell'apparecchio deve garantire facile accesso per la pulizia dell'apparecchio stesso, dei tubi di scurico fumie e della canna fumaria.
- Se la stufa prevede un allacciamento elettrico, l'installazione deve garantire facile accesso alla spina di alimentazione elettrica (yedi ALLACCIAMENTO ELETTRICO a pag. 18).
- Si vieta l'installazione della stufa nelle camere da letto, nei locali bagno e doccia, nei locali adibiti a magazzin di materiale combustibile e nei monolocali
In nessun caso la stufa deve essere installata in locali che la espongano al contatto con l'acqua e tantomeno a spruzzi d'acqua poichec io potrebbe causare rischio di usioni e, se la stufa è provvista di parte elettriche, anche un corto circuito.
Per poter installare piu apparecchiature bisogna dimensionare adeguatamente la presa d'aria esterna (ved PRESA D'ARIA ESTERNA a pag. 8).
- Solo nei locali ad uso cucina è possibile l'utilizzo di dispositivi destinati alla cottura dei cibi con relativa cappo -, e, non seera estrattore dei vani.
- Sono ammessi apparente a gas di tipo "C" e non di tipo "B": fare riferimento alle normative in vigore nei paese di installmente.

10.2 DIMENSIONI D'INGOMBRO (MODELLO AURORA)

Fig. 11 - Dimensional d'ingombro

LEGENDA Fig. 12 a pag. 14
170 cm
2109,5 cm
353 cm
435 cm
512 cm
635 cm
792 cm
8 Scarico fumi d.12 cm

10.3 DIMENSIONI D'INGOMBRO (MODELLO SOLE)

Fig. 12 - Dimensional d'ingombro

LEGENDA Fig. 13 a pag. 15

1 60.3 cm

2 121 cm

3 50 cm

4 30.1 cm

5 12 cm

6 30.1 cm

7 85 cm

8 Scarico fumi d.12 cm

IT

10.4 INSTALLAZIONE GENERICA

Fig. 13 - Installazione generica

LEGENDA Fig. 14 a pag. 16
1 Stufa
2 Distanza laterale minima = 500 mm
3 Distanza posteriori minima = 500 mm
4 Distanza frontale minima = 1000 mm
5 300 mm
6 500 mm

• Verificare che il pavimento abbia una capacité di carico adeguata. Se la costruzione esistente non soddisfa loizio requisito, si dovranno prendere misure appropriate (per esempio una piatra di distribuzione di carico).
• E obligatorio installare la stufa staccata da eventuali muri e/o mobili, con un giro d'aria minimo di 500 mm ai lati, di 500 mm sul retro, per consentire un efficace raffreddamento dell'apparecchio e una Buona distribuzione del calore nell'ambiente (vedi Fig. 14 a pag. 16).
• Per le norme di sicurezza antincendio si devono rispettore le distance da oggetti inflammabili o sensibili al calore (divani, mobili, rivestimenti in legno ecc...) come riportato in Fig. 14 a pag. 16.
• Se oggetti allamente inflammabili (tende, moquette, ecc...), tutte queste distanzi vanno ulteriormente incrementate di 1 metro.
  Se le pareti sono in materiale inflammabile, verificare le distance di sicurezza (vedi Fig. 14 a pag. 16).
• Verificare che alla massima potenza, la temperatura delle pareti non superi mai gli 80^ . Se necessario provvedere all'installazione sulle pareti interessate di una lastra resistente al fuoco.
• In alcuni paesi vengono considerate pareti infiammabilianche le pareti portanti in muratura.

10.5 MONTAGGIO MAIOLICHE (MODELLO AURORA)

Fig. 14 - Montaggio maioliche Aurora

10.6 MONTAGGIO MAIOLICHE (MODELLO SOLE)

Fig. 15 - Montaggio maioliche Sole

10.7 ALLACCIAMENTO ELETTRICO

Alcuni modelli di stufe a legna sono provvisti di ventilazione forzata, per cui prevedono un allacciamento elettrico.

Importante: l'apparecchio devese essere installato da un tecnico autorizzato!

L'allacciamento elettrico avviene tramite il cavo con spina su una presa elettrica adatta a sostarre il carico e la tensione specifica di agli singolo modello come specificato nella tabella dati tecnici (vedi CARATTERISTICHE a pag.26).
- La spina deve essere facilemente accessibile quando l'apparecchio è installato.

Il cavo non deve mai venire in contatto con il tubo di scarico fumi e nemmeno con qualsiasi altra parte della stufa.

IT

• Assicurarsi inoltre che la rete elettrica disponga di un'efficiente messa a terra: se inesistente o inefficiente, provvedere alla realizzazione a norma di legge.
  Non usare una prolonga.
  Se il cavo di alimentazione è danneggiato, deve essere sostituito da un tecnico autorizzato.
• Quando la stufa non è in uso, rimuovere la spina alla presa.

11 USO

11.1 ATTENZIONE

Questo appearecchio non è destinato all'uso da parte di persona (inclusi i bambini) con ridotte capacità psichiche o motorie, o con mancanza di esperienza e conoscenza, a meno che ci sa una supervisione o istruzione sull'uso dell'apparecchio da parte di una persona responsable per la loro sicurezza.

I bambini devono essere costamente sorvegliati per assicurarsi che non giochino con l'apparecchio.

Durante il funzionamento, la stufa raggiunge temperature elevate: tenere lontano bambini e animali e usare dispositivi di protezione personale ignifughi appropriati, come quanti di protezione dal calorie.

11.2 PREMESA

Per il miglior rendimento con il minor consumo, seguire leindicazioni sotto riportate.

L'accensione della legna avviene molto facilemente se l'installazione è corretta e la canna fumaria efficiente.
- Alla prima accensione della stufa, per almeno 4-5 ore, Maintainere un fuoco lento per permettere ai materiali di cui sono costituiti la caldaia e il focolare di assestre le sollecitazioni elastiche interne. Questa operazione va eseguita almeno per 3-4 volte.
- I residui grassi di lavorazione e le vernici, durante le prime ore di funzionamento, sono produrre odori e fumo: si raccomanda di aerare il locale perché possono risultare nocivi a persone e animali.

Non usare liquidi inflammabili durante l'accensione (alcool, benzina, petrolio, ecc...).

11.3 ACCENSIONE

• Se dentro la camera di combustione ci sono libretti, manuali, ecc..., rimuoverli.
• Verificare che la spina sia inserita nella presa di corrente elettrica (valido solo per le stufe provviste di ventilazione forzata).
• Aprire al massimo il registro di entrata dell'aria primaria e il damper.
• Introduire nel braciere le apposite tavolette accendifuoco e legnetta stagionata.
  Dar fuoco alla legnetta, e subito dato introdurre ciocchi di legna da ardere ben stagionati e chiudere la porta fuoco.

Per un miglior rendimento, appena si presenta una fiamma viva si consiglia di chiudere il registro aria primaria al minimo e tenere il damper a 45^ : quello comporta il massimo rendimento (resa nominale) con il minor consumo di combustibile.

11.4 RICARICARE LA STUFA

In fase di ricarica della stufa non indossare abiti inflammabili o larghi.

Non apriere e chiudere la porta fuoco con violenza: il vetro potrebbe rompersil!

Aprière la porta fuoco con le fiamme vivie, cui estere pericoloso per l'utente e/o per l'abitazione.

Durante il funzionamento alcune parti esterne possono raggiungere temperature elevate. Nella fase di ricarica utilizzare gli apposti quanti di protezione in dotazione.

• Si consiglia di ricaricare la stufa solamente quando sul piano fuoco ci sono solo le braci.
• Procedere casi: chiudere la valvola aria primaria, après lentamente la porta focolare, scuotere la cenere con l'apposto strumento, mettere la legna sul focolare, chiudere la porta e regolare nuovamente la valvola aria primaria.

Durante il normale funzionamento è pericoloso tenere il cassetto ceneri e/o porta del focolare aperti per augmentare il tiraggio dell'aria! Ci sono gli apposti dispositivi per regolare l'aria di combustione (valvola aria primaria, registrar, ecc...).

11.5 COTTURA AL FORNO

Alcuni modelli di stufe sono provvisti diorno per la cottura dei cibi.

Dopo aver portato la stufa a regime, chiudere la valvola di avviamento e attendere che ilorno raggiunga la temperatura necessaria.

Ricordiamo che la temperatura del forno è direttamente proportionale alla velocità di combustione e necessità di una combustione costante per evitare sbalzi di temperatura all'internalo del forno.

I forn di stufe sono dotati di termometro che rileva la temperatura nella posizione in cui sono installati, per avera una temperatura effettiva in centro forn o bisogna augmentare i dati relativi di circa 20^ . Volendo rosolare le pietanze è opportuno tenerle nella parte alta del forn oppure posizionarle in centro.

Fig. 16 - Termometro forno

POSIZIONI TERMOMETRO DOLCE ARROSTO PANE
TEMPERATURE CENTRO FORNO 115 °C 180 °C 240 °C

11.6 VENTILAZIONE

Alcuni modelli di stufe sono provvisti di ventilazione forzata con lavoro manuale: accendere e spagnare attenuato l'apposto interrottore.

L'aria spinta dai ventilatori mantiene la stufa ad una temperatura più bassa evitando sollecitazioni effecssive ai materiali di cui è composte e contemporaneamente riscalda omogeneamente l'ambiente.

Accertarsi periodicamente dell'effettivo funzionamento del ventilatore.

In caso di blackout elettrico o di rotture alla ventilazione, la stufa può funzionare lo stesso perché venga tenuto un regime di fuoco basso. Quindi non caricareccessivamente il focalore di legna. In caso di rottura del ventilatore, chiamare un technician autorizzato che provveda alla sostituzione con un ricambio originale.

IT

11.7 CONDIZIONI METEO SFAVOREVOLI

Quando le temperature esterne sono alte e/o vi sono condizioni meteo sfavorevoli (forte vento), il camino subisce una perdita di tiraggio impedendo la corretta espulzione dei fumi.

• Caricare il focolare con poca legna e tenere le valvole registro aria alla massima aperture.

11.8 PERICOLO CREOSOTO

L'utilizzo di legna umida e/o di pessima qualità (tipie legno resinoso) provoca la formazione del creosoto nella canna fumaria ostruendo il passaggio dei fumi. Il creosoto è inflammabile e se accumulato nel tempo devesse rimioso in modo da prevenir il rischio di incendio della canna fumaria.

In cas di incendio chiudere le valvole registoria e chiamare immediatamente i Vigili del fuoco.
- Dopo che il camino ha smesso di bruciare, far ispezionare la canna fumaria da un fumista specializzato.

11.9 SPEGNIMENTO DEL FUOCO IN CASO DI INCENDIO

Qualora fosse necessario spagnere il fuoco sprigionatosi alla stufa o alla canna fumaria, utilizzare un estintore o richiedere l'intervento dei Vigili del Fuoco. NON utilizzato mai I'acqua per spagnere il fuoco dentro il braciere.

12 MANUTENZIONE

12.1 PREMESA

Per una lunga durata della stufa, eseguire periodicamente una pulizia generale come indicato nei paragrafi,.
sotto riportati.

I condotti di evacuationi fumi (canale da fumo + canna fumaria + comignolo) devono essere sempre puliti, spazzati e controllati da uno specialista autorizzato, in conformità con le normative locali, con leindicazioni del costruttore e con le direttive della Vostra compagnia assicurativa.
In assenza di normative locali e direttive della Vostra compagnia assicurativa, è necessario far eseguire la pulizia di canale da fumo, canna fumaria e comignolo almeno una volta all'anno.
- Almeno una volta l'anno, è inoltre necessario far pulire la camera di combustione, verificare le guarnizioni, pulire i ventilatori (se il modello li prevede) con il controllo della relativa parte elettrica.

Tutte queste operazioni vanno programmate per tempo con il Servizio Tecnico di Assistenza Autorizzata.

• Dopo un periodo prolongato di mancato utilizzato, prima di accendere la stufa, controllare che non vi siano ostruzioni nella scarico dei fumi.
• Se la stufa viene utilizzata in modo continu e intenso, l'intero impianto (camino compreso), va pulito e controllato con maggior frequenza.
  Per eventuali sostituzioni di parti danneggiate chiedere il ricambio originale al Rivenditore Autorizzato.

Prima di qualsiasi intervento lasciare che il fuoco nella camera di combustione cali sono al completo spegnimento e raffreddamento, e disinserire sempre la spina alla presa di corrente (se il modello la precede).

12.2 PULIZIA BRACIERE E CASSETTO CENERE

Per una buona combustione, prima di anni accensione della stufa, rimuovero lacene depositata nel braciere. Lacene abbondante ostruisce il passaggio di aria primaria, fondamentale per una buona combustione.

Rimuovere lacene dalbraciere scuotendola per farla scendere nel cassettocene.
- Il cassettocene,se pieno,vasvuoato.
Le ceneri vanno poste in un contentatore metallico con coperchio a tenuta, lo stesso contentatore non deve mai venire in contatto con materiali combustibili (per esempio appoggiato sopra un pavimento in legno), poiché lacene all'interno mantiene a lungo la brace accesa.
- Solo quando lacene è spenta siould gettare nei rifiuti organici.
Ripulire alla cenere anche il vano openerario.

12.3 PULIZIA ANNUALE CONDUTTURE FUMI

Pulire annualmente alla fuliggine, con l'utilizzo di spazzole.

L'operazione di pulizia deve essere eseguita da un Fumista specializzato, il quale si occupere della pulizia del canale dal fumo, della canna fumaria e del comignolo, verificando inoltre la loro efficienza e rilasciendo una dichiarazione scritta che l'impianto è in sicurezza. Tale operazione deve essere eseguita almeno una volta l'anno.

12.4 PULIZIA VENTILATORI

Per i modelli provvisti di ventilazione, pulire annualmente il ventilatore ambiente da cenere o polvere le quali causano uno sbilanciamento delle pale e una rumorosità maggiore.

Data la delicatenza dell'operazione si deve far eseguire tale pulizia da un Tecnico Autorizzato.

12.5 PULIZIA GENERALE

Per la pulizia delle parti esterne ed interne della stufa, non utilizzato pagliette in acciaio, acido muriatico o altri prodotti corrosivi e abrasivi.

12.6 PULIZIA PARTI IN METALLO VERNICIATO

Per la pulizia delle parti in metallo verniciato, utilizzato un panno morbido. Non utilizzato mai sostanze sgrassanti come alcool, diluenti, acetone, benzine, perché danneggerebbbero irrimidiabilmente la vernice.

12.7 PULIZIA PARTI IN MAIOLICA

Alcuni modelli di stufe hanno un rivestimento esterno in maiolica. Esse sono di fattura artigianale e come tali possono presentare inevitabilmente cavillature, puntinature, ombreggiature.

Per la pulizia delle maioliche usare un panno morbido e asciutto. Se si usa un qualsiasi detergenteesso filtraraattraverso le cavillature evidenziardole.

12.8 SOSTITUZIONE VENTILATORE

Per la sostituzione del motoventilatore procedere come segue:

• Togliere la spina dalla corrente.
• Togliere tutte le ceramiche per evitarne la rottura.
• Scollegare la canna fumaria, inclinare la stufa e appoggiarla sul pavimento sulla parte posteriore.
• Svitare le 4 viti poste ai lati del carter di protezione del ventilatore.
• Scollegare i faston e svitare le viti del motoventilatore quasto.
  Sostituire il ventilatore eripetere I'operazione inversa.

12.9 SOSTITUZIONE GUARNIZIONI

Qualora le guarnizioni della porta fuoco e/o della portina openerario dovessero deteriorarsi, è necessario farle sostituire da un technician autorizzato per garantire un buon funzionamento della stufa.

Usare esclusivamente ricambi originali.

12.10 PULIZIA VETRO

Il vetro-ceramico della porta fuoco è resistente a 700^ ma non agli sbalzi termici. L'eventuale pulizia con prodotti in commercio per vetri delve avvenire a vetro freddo per non incorrere nell'esplosione dello stesso.

12.11 PULIZIA FORNO

Alcuni modelli di stufe sono provvisti diorno per la cottura dei cibi.

Pulire l'interno del forno后再 ogni cottura, utilizzando un panno morbido con acqua calda o apposti prodotti in commercio.

Non utilizzare mai pagliette abrasive, potrebbero danneggiare irrimediabilmente le superfici.

12.12 ROTTURE FOCOLARE

Eventuali rotture della ghisa o refrattario del focolare sono dovute ad un eccessivo suriscaldamento da troppo combustibile o da troppa aria di combustione. Far sostituire immediatamente le parti danneggiate, per evitare ulteriori danni alla stufa.

Usare esclusivamente ricambi originali.

13.1 RISOLUZIONE DEI PROBLEMI

In caso di dubbi riguardanti l'impiego della stufa, chiamare SEMPRE il Tecnico Autorizzato onde evitare danni irreparabili!

PROBLEMA CAUSA	SOLUZIONE INTERVENTO
Difficilità di accensione	Legna troppo grande	Usare legnetti ben secchi nell'accensione, prima dei legni grandi.
	Legna troppo umida	Usare legna ben stagionata.
	Mancanza di tiraggio del camino	Apire i registri al massimo. (Se il problema persistsiste chiamare un Fumista Specializzato che verificchi l'efficienza della canna fumaria).
	Ambiente privo di ricambio aria	Realizzare immediamente di una griglia di areazione.
Formazione di condensa	Sezione della canna fumaria grande	Ridurre la sezione della canna fumaria con dei tubi isolati termicamente.
	Canna fumaria non isolata	Rivestire la canna fumaria con materiale isolante.
	Combustione troppo lenta	Apire i registri aria in modo da augmentare il fuoco e la temperature dei fumi in uscita.
Furiosocite di fumo dal focolare	Canna fumaria non isolata	Rivestire la canna fumaria con materiale isolante.
	Condizioni meteo sfavorevoli	Comignolo non antivento: sostiturlo.
	Legna troppo umida	Usare legna ben stagionata.

PROBLEMA CAUSA	SOLUZIONE INTERVENTO
Il vetro si sporcaccessivamente	Mancanza di tiraggio del camino	Aprire i registri al massimo. (Se il problema persistsichtechiamare un Fumista Specializzato che verifichi l'efficienza della canna fumaria).
	Legna troppo umida	Usare legna ben stagionata.
	Combustione troppo lenta	Aprire i registri aria in modo da augmentare il fuoco e la temperature dei fumi in uscita.
	Combustibile di pessima qualità	Utilizzare combustibile descritto in COMBUSTIBLE a pag. 11

IT

14 DATI TECHNICI

14.1 SCHEMA ELETTRICO

Per i modelli provvisti di ventilazione seguire il seguente schema elettrico:

Fig. 17 - Schema eletrico

14.2 CARATTERISTICHE

DESCRIZIONE AURORA 10,7 kW SOLE 10,7 kW
LARGHEZZA 70 cm 60,3 cm
PROFONDITÁ 53 cm 50 cm
ALTEZZA 109,5 cm 121 cm
PESO 204 kg 214 kg
POTENZA TERMICA NOMINALE (Max) 10,7 kW 10,7 kW
EFFICIENZA (Max) 77,2 % 77,2 %
TEMPERATURA FUMI (Max) 332 °C 332 °C
PORTATA MASSIMA DEL FUMI (Max) 6,4 g/s 6,4 g/s
EMISSIONI CO (13% O₂) (Max)	0,61 % 0,61 %
DEPRESSIONE CAMINO (Max)	11,3 Pa	11,3 Pa
DIAMETRO SCARICO FUMI	Ø12 cm	Ø12 cm
POSIZIONE SCARICO FUMI Superiore/Posteriore	Superiore/Posteriore
DAMPER OBBLIGATORIO	SI	SI
COMBUSTIBLE	LEGNO	LEGNO
UMIDITÀ LEGNO	< 12%	< 12%
VOLUME RISCALDABILE 18/20°C Coeff. 0,045 kW (Max)	257 m³	257 m³
CONSUMO ORARIO	3,00 kg/h	3,00 kg/h
VOLUME FOCOLARE	41,3 dm³	41,3 dm³
BOCCA FOCOLARE	9,2 dm²	9,2 dm²
CAPACITA' CASSETTO CENERE	6,3 dm³	6,3 dm³
SCUOTI GRIGLIA FOCOLARE	SI	SI
ARIA PRIMARIA REGOLABILE	SI	SI
ARIA SECONDARIA REGOLABILE	SI	SI
VENTILAZIONE	SI	SI
ALIMENTAZIONE	230 V - 50 Hz	230 V - 50 Hz
POTENZA ASSORBITA (Max) 170 W	170 W
PRESA D'ARIA ESTERNA (SEZIONE UTILE ULTIMA) Min	100 cm²	100 cm²

Sommaire

1 SYMBOLES DU MANUEL 28
2 CHER CLIENT 28
3 AVENTISSEMENTS 28
4 CONDITIONS DE GARANTIE 29
5 PIECES DÉTACHÉES 30
6 MISES EN GARDE POUR L'ELIMINATION CORRECTE DU PRODUIT 30
7 EMBALLAGE ET MANIPULATION 30

7.1 EMBALLAGE 30
7.2 MANIPULATION DU POÉLE 30

8 CONDUIT DES FUMÉES 31

8.1 AVANT-PROPOS 31
8.2 CONDUIT DES FUMÉES 31
8.3 CARACTERISTIQUES TECHNIQUES 31
8.4 HAUTEUR-DEPRESSION 32
8.5 ENTRETIEN 32
8.6 CHEMINEE 32
8.7 COMPOSANTS DE CHEMINÉE 33
8.8 PRISE D'AIR EXTERIEUR 34
8.9 RACCORDEMENT AU CONDUIT DES FUMÉES....34
8.10 EXAMPLES D'INSTALLATION CORRECTE...35

9 CARBURANT 37

9.1 COMBUSTIBLE 37

10 INSTALLATION 38

10.1AVANT-PROPOS 38
10.2 DIMENSIONS GÉNÉRALES (MODELE AURORA)...39
10.3 DIMENSIONS GÉNÉRALES (MODELE SOLE)...40
10.4 INSTALLATION GÉNÉRIQUE 41
10.5 MONTAGE DES CERAMIQUES (MODELE AURORA) ...42
10.6 MONTAGE DES CÉRAMIQUES (MODELE SOLE) ... 43
10.7 RACCORDEMENT ÉLECTRIQUE 43

11 UTILISATION 44

11.1 ATTENTION 44
11.2AVANT-PROPOS 44
11.3 DEMARRAGE 44
11.4 RECHARGER LE POÉLE 45
11.5 CUISSON AU FOUR 45
11.6 VENTILATION 45
11.7 CONDITIONS MÉTEO DEFAVORABLES ....46
11.8 DANGER LIÉ AU CRÉOSOTE. 46
11.9 EXTINCTION DU FEU EN CAS D'INCENDIE46

12ENTRETIEN 46

12.1 AVANT-PROPOS 46
12.2 NETTOYAGE BRASERO ET TIROIR A CENDRE ...47
12.3 NETTOYAGE ANNUEL DU CONDUCTEUR DES

FUMÉES 47
12.4 NETTOYAGE DE LES VENTILATEURS 47
12.5 NETTOYAGE GENÉRAL 47
12.6 NETTOYAGE DES PARTIES EN METAL PEINT ...47
12.7 NETTOYAGE DE LA CERAMIQUE 47
12.8 REMPLACEMENT DU VENTILATEUR 48
12.9 REMPLACEMENT DES JOINTS 48
12.10 NETTOYAGE DU VERRE 48
12.11 NETTOYAGE DU FOUR 48
12.12DOMMAGESDUFOYER 48

13 EN CAS D'ANOMALIES 49

13.1 SOLUTION DES PROBLEMES 49
