MANUALE UTENTE Carina Cadel

MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE

FR

POÉLE À BOIS

MANUEL D'INSTALLATION, UTILISATION ET ENTRETIEN

CARINA - DORA

Summario

1 SIMBOLOGIA DEL MANUALE 3
2 GENTILE CLIENTE 3
3 AVVERTENZE 3
4 PRESCRIZIONI DI SICUREZZA 4
5 CONDIZIONI DI GARANZIA. 4
6 RICAMBI 5
7 AVVERTENZE PER IL CORRETTO SMALTIMENTO DEL
PRODOTTO 5
8 IMBALLO E MOVIMENTAZIONE 6
8.1 IMBALLO 6
8.2 MOVIMENTAZIONE DELLA STUFA...
9 CANNA FUMARIA 6
9.1 PREMESA 6
9.2 CANNA FUMARIA 6
9.3 CARATTERISTICHE TECNICHE 7
9.4 ALTEZZA-DEPRESSIONE 7
9.5 MANUTENZIONE 8
9.6 COMIGNOLO 8
9.7 COMPONENTI CAMINO 8
9.8 PRESA D'ARIA ESTERNA 9
9.9 ARIA COMBURENTE PRELEVATA DIRITTAMENTE DALL'ESTERNO. 9
9.10 COLLEGAMENTO ALLA CANNA FUMARIA ....10

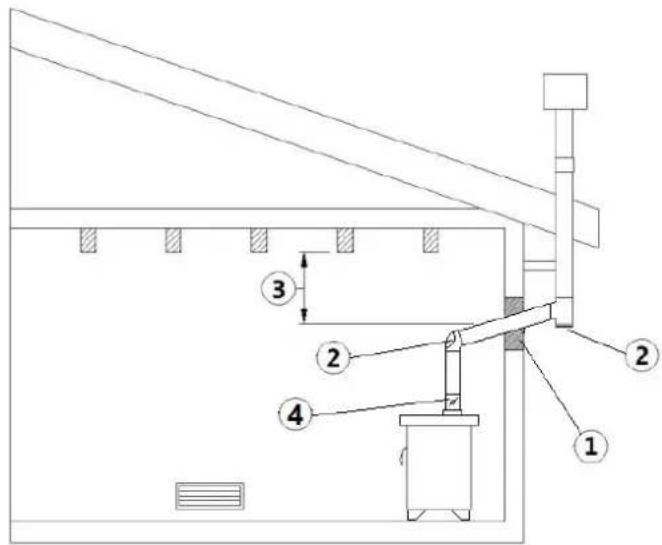

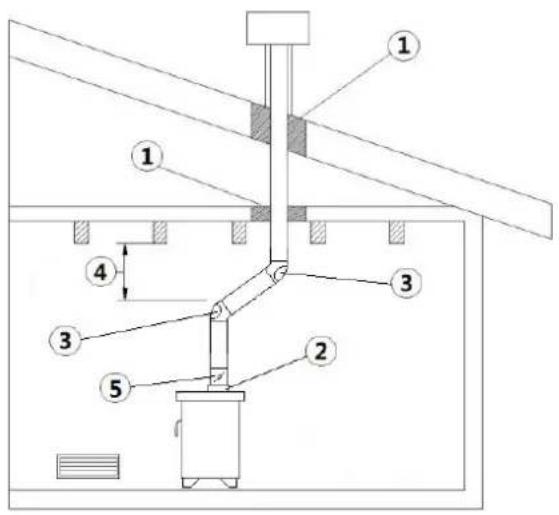

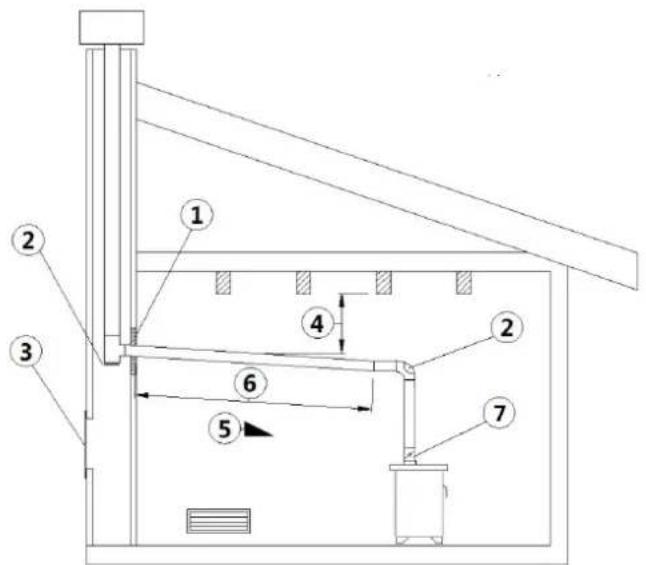

9.11 ESEMPI DI INSTALLAZIONE CORRETTA 11
10 CARBURANTE 12
10.1 COMBUSTIBLE 12
11 INSTALLAZIONE 13
11.1 PREMESA 13

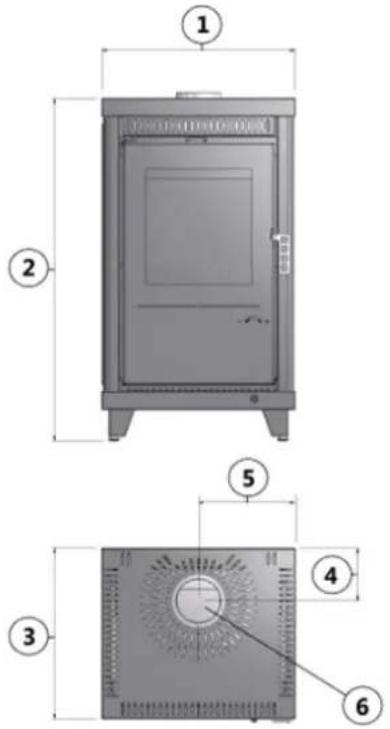

11.2 DIMENSIONI D'INGOMBRO 14
11.3 INSTALLAZIONE GENERICA 14
11.4 ALLACCIAMENTO ELETTRICO 15
12 USO. 15
12.1 PREMESA 15

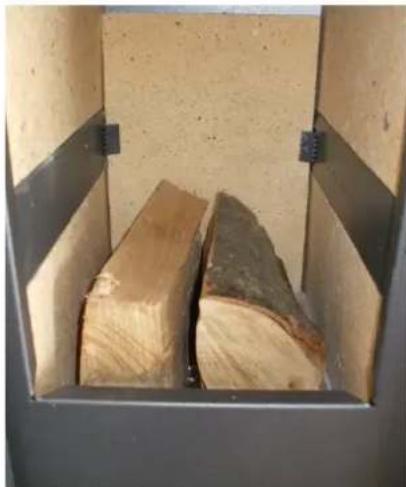

12.2ACCENSIONE 15
12.3 RICARICARE LA STUFA 16
12.4 VENTILAZIONE 17
12.5 CONDIZIONI METEO SFAVOREVOLI 17
12.6 PERICOLO CREOSOTO 17
12.7 SPEGNIMENTO DEL FUOCO IN CASO DI
INCENDIO. 17
13 MANUTENZIONE 17
13.1 PREMESA 17
13.2 PULIZIA BRACIERE E CASSETTO CENERE....18
13.3 PULIZIA ANNUALE CONDUTTURE FUMI 18
13.4 PULIZIA VENTILATORI 18
13.5 PULIZIA GENERALE 18
13.6 PULIZIA PARTI IN METALLO VERNICIATO ....18
13.7 PULIZIA PARTI IN MAIOLICA. 18
13.8 SOSTITUZIONE VENTILATORE 19
13.9 SOSTITUZIONE GUARNIZIONI 19
13.10 PULIZIA VETRO 19
13.11 ROTTURE FOCOLARE 19

14 IN CASO DI ANOMALIE 19

14.1 RISOLUZIONE DEI PROBLEMI.... 19

15 DATI TECHNICI 21

15.1 SCHEMA ELETTRICO 21
15.2 CARATTERISTICHE 22

1 SIMBOLOGIA DEL MANUALE

Le icone con gli omini indicano a chi è rivolto l'argumento trattato nel paragrafo (tra l'Utente Utilizzatore e/o il Tecnico Autorizzato e/o Fumista Specializzato).
- I symboli di ATTENZIONE indicano unanota importante.

UTENTE UTILIZZATORE

TECNICO AUTORIZZATO (da intendersi ESCLUSIVAMENTE o il Costruttore della stufa o Tecnico Autorizzato del Servizio Assistenza Tecnica riconosciuto dal Costruttore della stufa)

FUMISTA SPECIALIZZATO

ATTENZIONE: LEGGERE ATTENTAMENTE LA NOTA

ATTENZIONE: POSSIBILITÀ DI PERICOLO O DANNO IRREVERSIBLE

2 GENTILE CLIENTE

I nonri prodotti sono progettati e costruii nel rispetto delle norme EN 13240 stufe a legna, EN 14785 stufe a pellets, EN 13229 caminetto, EN 12815 cucine a legna, C.P.R. 305/2011 prodotti da costruire, Re n.1935/2004 Materiali e oggetti destinati a venire a contatto con prodotti alimentari, Dir. 2006/95/CEE bassa tensione, Dir. 2004/108/EC Compatibilità elettromagnetica.
Leggere con attenzione le istruzioni contenate nel presente manuale per ottenere le migliorari prestazioni.
- Il presente manuale di struzione costituisce parte integrante del prodotto: assicurarsi che sua sempre a corredo dell'apparecchio,anche in caso di cessione ad un'alto proprietario. In caso di smarrimento richiedere una copia al servizio tecnico di zona.

In Italia, sulle installazioni degli impianti a biomassa inferiori a 35kW , si fa riferimento al D.M. 37/08 ed agli installatore qualificato che ne abbia i requisiti delve rilasciare il certificato di conformità dell'impiano installato (per "impiano" si intende: stufa + camino + presa d'aria).

In base al regolamento UE n. 305/2011, la "Dichiarazione di Prestazione" è disponibile online ai siti:
- www.cadelsrl.com
- www.free-point.it

3 AVVERTENZE

• Tutte le illustrazioni riportate nel manuale hanno un mero scopo esplicativo edindicativo e potrebbero pertanto differire leggermente dall'apparecchio in Vostro possesso.
  L'apparecchio di riferimento è quello che avete acquistato.
  In caso di dubbi o dificoltà di comprenzione oppure al verificarsi di problemi non supportati dal presente manuale, Vi preghiamo di contattare il Vostro distributore o installatore al più presto.

4

PRESCRIZIONI DI SICUREZZA

Gli imballaggi NON sono gliacattoli, possono provocare rischi di asfissia o strangolamento e altri pericoli per la salute! Le persone (inclusi i bambini) con ridotte capacità psichiche o motorie, o con mancanza di esperienza e conoscenza devono essere tenute lontane dagli imballaggi. La stufa NON è un giocattolo.

• Verificare dalle autorità locali se vi sono delle normative restrittive che riguardano la presa d'aria comburente, l'impianto di scarico fumi, la canna fumaria, il comignolo.

• La Ditta declina agli responsabilità riguardo al cattivo funzionamento della stufa se imputabile all'utilizzo di canna fumaria mal dimensionata che non soddisfi le norme vigenti.

• E' vietao utilizzare qualsiasi combustibile liquido!

• E' vietato bruciare resti di lavorazione di legno contenti collanti e/o vernici, rifiuti in genere e cartone!
• L'installazione, il collegamento elettrico, la verifica del funzionamento e la manutenzione vanno eseguite esclusivamente da personale autorizzato e qualificato.
• Questo apparecchio non è destinato all'uso da parte di persona (inclusi i bambini) con ridotte capacità psichiche o motorie, o con mancanza di esperienza e conoscenza, a meno che ci sia una supervisione o istruzione sull'uso dell'apparecchio da parte di una persona responsable per la loro sicurezza.
  I' bambini devono essere costamente sorvegliati per assicurarsi che non giochino con l'apparecchio.
  Non usare liquidi inflammabili durante l'accensione (alcool, benzina, petrlio, ecc...).
  Non sottoporre il piano cottura in ghisa a temperature troppo elevate (rosso ciliegia), rischio rottura!
• In fase di ricarica della stufa non indossare abiti inflammabili o larghi.
  Non apriere e chiudere la porta fuoco con violenza: il vetro potrebbe rompersi!
• Durante il normale funzionamento è pericoloso tenere il cassetto ceneri e/o porta del focolare aperti per aumentare il tiraggio dell'aria! Ci sono gli apposti dispositivi per regolare l'aria di combustione (valvola aria primaria, registrar, ecc...).
• Prima di qualiasi'intervento lasciare che il fuoco nella camera di combustione cali fino al completo spegnimento e raffreddamento, e disinserire sempre la spina alla presa di corrente (se il modello la prevede).
• Durante il funzionamento, la stufa raggiunge temperature elevate! Tenere lontano bambini e animali e usare dispositivi di protezione personale ignifughi appropriati, come quanti di protezione dal calore.

Fig. 1 - Attenzione: superfici calde!

5 CONDIZIONI DI GARANZIA

La di tta garantisce il prodotto, ad esclusione degli elementi soggetti a normale usura除去 riportati, per la durata di 2 (due) anni alla data di acquisito che viene comprovata da:

• un documento probante (fattura e/o scontrino fiscale) che riporti il nominativo del venditore e la data in cui è stata effettuata la vendita;
• I'inoltro del certificato di garanzia compilato entro 8 gg. dall'acquisto.

Inoltre per rendere valida ed operante la garanzia, l'installazione a regola d'arte e la messa in funzione dell'apparecchio devono essere effettuate esclusivamente da personale qualificato che nei casi previsti dovrà rilasciare all'utente una dichiarazione di conformità dell'impianto e di buon funzionamento del prodotto. Si suggerisce di eseguire il collaudo funzionale del prodotto prima di effettuire il completamento con le relative finiture (rivestimenti, tinteggiature alle pareti, ecc..).

Le installazioni non rispondenti alle norme vigenti fanno decadere la garanzia del prodotto, cosi come l'uso improprio e la mancata manutenzione come prevista dal costrutto.

La garanzia è operante alla condizione che siano osservate leindicazioni e le avventenze contente nel manuale d'uso e manutenzione che accompaniesa l'apparecchio, in modo da consentire l'utilizzo più corretto.

La sostituzione dell'intero apparetcchio o la riparazione di una sua parte componente, non estendono la durata della garanzia che restsa invariata.

Per garanzia si intende la sostituzione o riparazione gratuite delle parti riconosciute difettose all'origine per vizi di fabbricazione.

Per usufruire della garanzia, in caso di manifestazione di difetto, l'acquirente dovrà conservare il certificato di garanzia ed esibirlo unitamente al documento rilasciato al momento dell'acquisto, al Centro di Assistenza Tecnica.

Sono esclusi alla presente garanzia tutti i malfunzionamenti e/o danni all'apparecchio che risultino dovuti alle seguenti cause:

• I danni causati da trasporto e/o movimentazione.
• Tutte le parti che dovessero risultare difettose a causa di negligenza o trascuratezza nell'uso, di errata manutenzione, di installatione non conforme con quanto specificato dal produttore (far sempre riferimento al manuale di installatione e uso in dotazione all'apparecchio).
  Errato dimensionamento rispetto all'uso o difetti nell'inssalazione ovvero mancata adozione di accorgimenti necessari per garantire l'esecuzione a regola d'arte.
• Surriscaldamento improprio dell'apparecchio, ossia utilizzo combustibili non conformi ai tipi e alle quantità indicate sulle istruzioni in dotazione.
  Ulteriori danni causati da erronei interventi dell'utente stesso nel tentativo di porre rimedio al guasto iniziale.
• Aggravio dei danni causato dall'ulteriore utilizzo dell'apparecchio da parte dell'utente una volta che si è manIFESTato il difetto.
  In presenza di caldaia eventuali corrosioni, incrostazioni o rotture provocate da correnti vaganti, condense, aggressità o acidià dell'acqua, trattamenti disincrostanti effettuali impropriamente, mancanza d'acqua, depositi di fanghi o calcare.
• Inefficiencies di camini, canne fumarie, o parti dell'impianto da cui dipende l'apparecchio.
  Danni recati per manomissioni all'apparecchio, agenti atmosferici, calamità naturali, atti vandalici, scariche, elettriche, incendi, difettosità dell'impianto elettrico e/o idraulico.
  La mancata esecuzione della pulizia annuale della stufa, da parte di un technique autorizzato o da personale qualificato, comporta la perdita della garanzia.

Sono inoltre escludi alla presente garanzia:

Le parti soggette a normale usura quali guarnizioni, vetri, rivestimenti e griglie in ghisa, particolari verniciati, cromati o dorati, le maniajie e i cavi elettrici, lampade, spie luminose, manopole, tutte le parti asportabili dal focolare.
Le variazioni cromatiche delle parti verniciate e in ceramica/serpentino, nonché i cavilli della ceramica in quanto sono caratteristiche naturali del materiale e dell'uso del prodotto.
Opere murarie
- Particolari di impianto (se presenti) non forniti dal produttore.

Eventuali interventi tecnici sul prodotto per l'eliminazione dei suddetti difetti e danni seguenti, dovranno pertanto essere concordati con il Centro di Assistenza Tecnica, il quale si riserva di accettare o meno il relativo incarico e in agli caso non saranno effettuali a titolo di garanzia, bensi di assistenza tecnica da prestare alle condizioni eventualmente e specificamente concordate e secondo le tariffe in vigore per i lavori da effettuare. Saranno poste inoltre a carico dell'utente le spese che si dovessero renderere necessarie per rimediare a loro errati interventi tecnici, a manomissioni o, comunique, fattori dannosi per l'apparecchio non riconducibili a difetti originari.

Fatti salvi i limiti imposti da leggi o regolamenti, rimane inoltre escluda agli garanzia di contentimento dell'inquinamento atmosferico e acustico.

La ditta declina agli responsabilità per eventuali danni che possono, direttamente o indirettamente, derivare a persona, animali o cose in consegenza della mancata osservanza di tutte le prescrizioni indicate nel manuale e concernenti, specialmente le avventenze in tema d'installazione, uso e manutenzione dell'apprecchio.

RICAMBI

Per agli riparazione o messa a punto che si rendesse necessaria rivolgersi al concessionario che ha effettuito la vendita o al Centro Assistenza Tecnica più vicino, specificando:

• Modello dell'apparecchio
  Matricola
• Tipo di inconveniente

Utilizzare solo ricambi originali che potete trovare sempre nei nostri Centri Assistenza.

AVVERTENZE PER IL CORRETTO SMALTIMENO DEL PRODOTTO

La demolizione e lo smaltimento della stufa sono ad esclusivo carico e responsabilità del proprietario che dovrà agire in osservanza delle leggi vigenti nel proprio Paese in materia di sicurezza, rispetto e tutela dell'ambiente. Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani.

Può èsere consegnato presso gli apposti centri di raccolta differenziata predisisti delle amministrazioni comunali, oppure presso i rivenditori che fornisco quello servizio. Smaltire in modo differenziato il prodotto consente di evitare possibili consequences negative per l'ambiente e per la salute, derivanti da un suo smaltimento inadeguato, e permette di recuperare i materiali di cui e composto al fine di ottenere un importante risparmio di energia e di risorse.

Fig.2-Smaltimento

IMBALLO E MOVIMENTAZIONE

8.1 IMBALLO

Limballo e costituito da scatola in cartone riciclabile secondo norme RESY, inserti riciclabili in EPS espanso, pallet in legno.
- Tutti i materiali d'imballo possono essere riutilizzati per uso similare o eventualmente smaltibili come rifiuti assimilabili ai solidi urbani, nel rispetto delle norme vigenti.
- Dopo aver安全管理 assicurarvi dell'integrità del prodotto.

8.2 MOVIMENTAZIONE DELLA STUFA

Sia nel caso di stufa imballata, sua nel caso di stufaolta dal suo imballo, è necessario osservare le seguenti istruzioni per la movimentazione e il trasporto della stufa stessa dal momento dell'acquisto fino al raggiungimento del punto del suo utilizzo e per qualsiasi futuro spostamento:

• movimentare la stufa con mezzi idonei prestando attenzione alle norme vigenti in materia di sicurezza;
  non capovolgere e/o ribaltare su un lato la stufa, ma mantenerla in posizione verticale o secondo le disposizioni del costruttore;
  se la stufa possie de componenti in maiolica, pietra, vetro o comunique materiali particolarmente delicati, movimentare il tutto con molta cautela.

Le operazioni di movimentazione della stufa vanno fatte in 2 persone. Per facilitare questa operazione, si consiglia di ridurre il peso asportando: i refrattari del focolare.

CANNA FUMARIA

9.1 PREMESA

Il presente capitolo Canna Fumaria è stato redatto in collaborazione con Assocosma (www.assocosma.org) ed è trattato dalle normative europee (EN 15287 - EN 13384 - EN 1856 - EN 1443) e UNI 10683:2012.

Esso fornisce alcune indicazioni sulla buona e corretta realizzazione della canna fumaria ma in alcun modo è da ritenersi sostitutivo delle norme vigenti, delle quali il costruttore/installatore qualificato deve essere in possesso.

9.2 CANNA FUMARIA

La canna fumaria o camino rivesto una grande importanza per un regolare funzionamento di un appearecchio riscaldante.

• É essenziale che la canna fumaria sa costruita a regola d'arte e mantenuta sempre in perfetta efficienza.
  La canna fumaria deve essere singola con tubi inox isolati o su canna fumaria esistente.
• Entrambi le soluzioni devono avera una portina d'ispezione.

9.3 CARATTERISTIC TECHNICHE

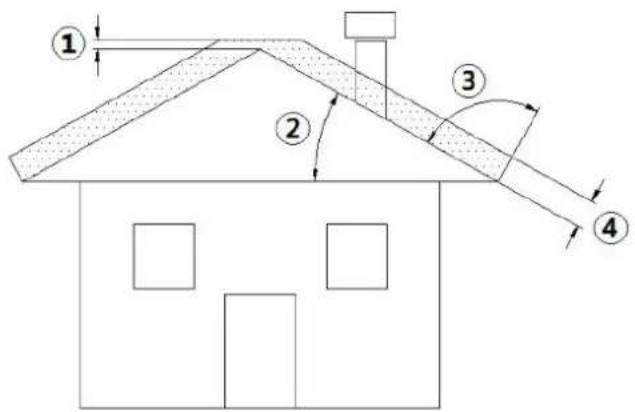

Fig.3-Tetto inclinato

LEGENDA Fig. 3 a pag. 7

1 Altezzo supra il calmo del fatto = 0,5 mt

2 Inclinazione fatto ≥ 10°

3 90°

4 Distanza misurata a 90^ alla superficie del fetto = 1.3 mt

La canna fumaria delve essere a tenuta dei fumi.
- Deve ave andamento verticale alla strozzature, assere realizzata con materiali impermeabili ai fumi, alla condensa, termicamente isolati e adatti a resistere nel tempo alle normali sollecitazioni meccaniche.

Deve essere coibentata esternamente per evitare fenomeni di condensa e ridurre l'effetto del raffreddamento dei fumi.

• Deve essere distanziata da materiali combustibili o migliormente in ammabili con un'intercapedine d'aria o materiali isolanti. Veri care la distanza dal produttore del camino.
  L'imbocco del camino deve essere nell'asso locale in cui è installato l'apparecchio o, tut' al più, nel locale attiguo e avere al disotto dell'imbocco una camera di raccolta di solidi e condense, accessibile tramite sportello metallico a tenuta stagna.
  La sezione interna della canna fumaria po èssere tonda (è la migliorare) o quadrata con i lati raccordati con raggio minimo 20 mm.
  La dimensione della sezione deve essere minimo 150mm , massimo 240mm
• Far veri care l'ef cienza della canna fumaria da un fumista esperto e, se necessario, intubare la canna fumaria con materiale rispondente alle norme vigenti.
• Lo scarico dei prodotti da combustione deve avvenire al fatto.
  La canna fumaria delve essere provvista CE secondo la norma EN 1443. Alleghiamo un esempio di targhetta:

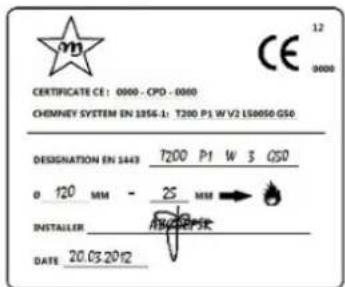

Fig. 4 - Esempio di targhetto

9.4 ALTEZZA-DEPRESSIONE

La depressione (tiraggio) di una canna fumaria dipende ancche alla sua altezza, minima altezza 3,5 metri.
Le installazioni con scarico posteriori rendono molto dif cili l'evacuatione dei fumi.
Per installazioni con scarico posteriore, consiglio canne fumarie tonde in AISI 316 con doppia camera isolata.
- Veri care sempre la depressione con i valori riportati in CARATTERISTICHE a pag. 22.

Si declina agli responsabilità riguardo al cattivo funzionamento della stufa se questo è imputabile all'utilizzo di una canna fumaria male dimensionata ed installata in modo tale da non soddisfare i requisiti richiesti.

9.5 MANUTENZIONE

I condotti di evacuationi fumi (canale da fumo + canna fumaria + comignolo) devono essere sempre puliti, spazzati e controllati da uno spazzacamino esperto, in conformità con le normative locali, con leindicazioni del produttore del camino e con le direttive della Vostra compagnia assicurativa.
- In caso di dubbi, applicare sempre le normative più ristrettive.
Far controllare e pulire la canna fumaria e il comignolo da uno spazzacamino esperto almeno una volta l'anno. Lo spazzacamino dovra rilasciere una dichiarazione scritta che l'impianto è in sicurezza.
La non pulizia pregiudica la sicurezza.

9.6 COMIGNOLO

1

2
Fig. 5 - Comignoli antivento

Il comignolo rivesto una funzione importante per il buon funzionamento dell'apparecchio riscaldante:
- Si consiglia un comignolo di tipo antivento, vedi Fig. 5 a pag. 8.
- L'area dei fori per l'evacuatione fumi deve essere il doppio dell'area della canna fumaria e conformata in modo che,anche in caso di vento, sia assicurato lo scarico dei fumi.
- Deve impedire l'entrata della pioggia, della neve e di eventuali animali.
- La quota di sbocco in atmossera deve essere al di fuori della zona di reflusso provocata alla conformazione del fatto o da ostacoli che si trovano in prossimità (vedi CARATTERISTICHE TECNICHE a pag. 7).

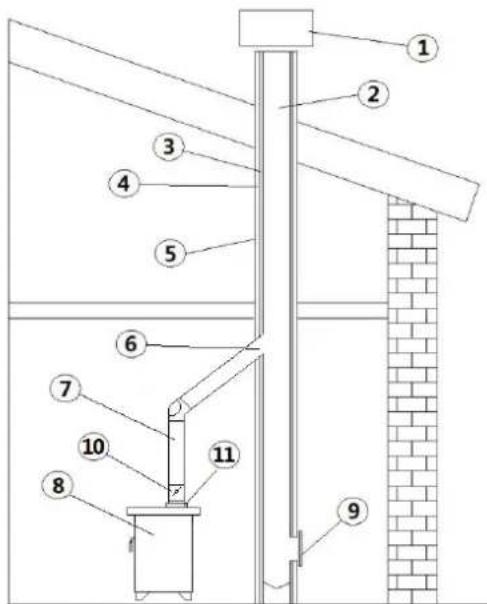

9.7 COMPONENTI CAMINO

Fig. 6 - Componenti camino

LEGENDA Fig. 6 a pag. 8

1 Comignolo

2 Via di effusso

3 Condo tto fumario

4 Isolamento termico

5 Parefe esterna

6 Raccordo del camino

7 Canale da fumo

8 Generatore calore

9 Portin d'ispezione

10 Damper

11 Tronchetto di scarico

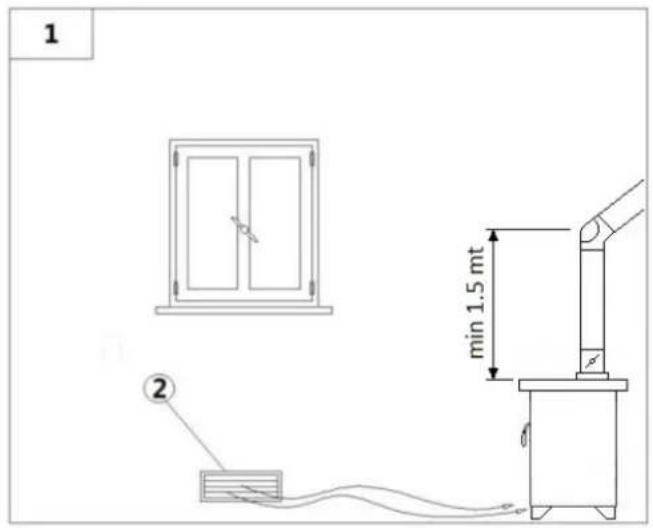

9.8 PRESA D'ARIA ESTERNA

Fig. 7 - Afflusso d'aria diretta

LEGENDA Fig. 7 a pag. 9

1 Locale da ventilare

2 Presa ora esterna

• E obblatorio disporre di un riciclo d'aria esterno per un buon benessere ambientale.
  L'afflusso dell'aria tra I'esterno ed il locale puo avvenire per via diretta, tramite apertura su parete esterna del locale (vedi Fig. 7 a pag. 9).
  La presa d'aria deve ave una superficie netta totale minima di 100 cna suddetta superficie va augmentata se all'interno del locale vi sono altri generatori attivi (per esempio: elettroventilatore per l'estrazione dell'aria yiziata, cappa da cucina,及其他 stufe, ecc...), che mettono in depressione I'ambiente.
• E necessario far verificare che, con tutte le apparetchiature accese, la caduta di pressione tra la stanza e l'esterno non superi il valore di 4,0 Pa: se necessario augmentare la presa d'aria (EN 13384).
• La presa d'aria deve essere realizzata ad una quota prossima al pavimento con griglia di protezione esterna anti volatili e in modo tale da non essere ostruita da nessun oggetto.
• La presa d'aria non è necessaria in caso di installmentazione stagnà.

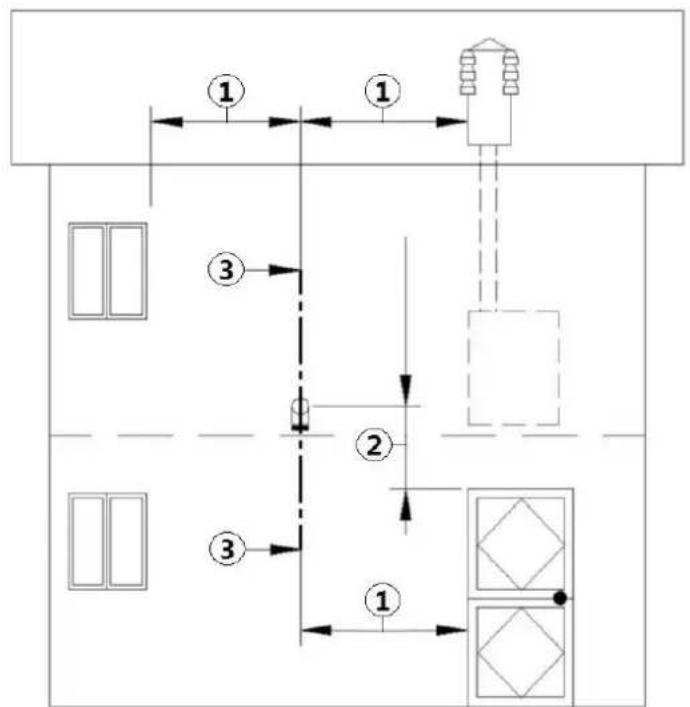

9.9 ARIA COMBURENTE PRELEVATA DIRETTAMENTE DALL'ESTERNO

Fig. 8 - Aria comburrente

LEGENDA Fig. 8 a pag. 9

1≥1.5m
2≥0.3m+1
3-3 Vista in sezione
4 Griglia di protezione
5 Imbocco della curva da rivolgere verso il basso

Su tutte le nostre stufe c'é la possibilità di prelevare l'aria di combustione direttamente dall'esterno. Con esta tipologia di installmentazione non è più necessaria la griglia di areazione, eliminandolsi flussi di aria fredda che compromettono l'efficienza dell'impianto.

• Utilizzare un tubo avente 080 mm minimo e lunghezza massima 2 metri; per l'attacco vedere retro stufa.
• In fase d'installatione e necessario verificare le distanze minime necessarie alla presa d'aria comburette poiché (per esempio) una finestra o porta aperta provocano un vortice che può softenre l'aria comburette necessaria alla stufa (vedi schemaa sottostante).
• Sulla parete esterna è necessario installare una curva a 90^ per proteggere l'afflusso dell'aria comburette dagli effetti del vento: rivolgere l'imbocco della curva verso il basso, vedi Fig. 8 a pag. 9.
  Munire la curva di una griglia di protezione esterna anti volatili e in modo che non venga ostruita da nessun oggetto.

Verificare delle autorità locali se vi sono delle normative restrittive riguardanti la presa d'aria combumente: se presenti, devono essere applicate.

9.10 COLLEGAMENTO ALLA CANNA FUMARIA

La stufa funziona tramite un tiraggio fumaturale, è obblatorio accertarsi che tutte le condutture siano realizzate a regola d'arte secondo norma EN 1856-1, EN 1856-2 e UNI/TS 11278 sulla scelta dei materiali, comunique il tutto realizzato da personale o ditte specializzate secondo UNI 10683:2012 (valida per l'Italia).
Il collegamento tra l'apparecchio e la canna fumaria delve essere breve onde favore il tiraggio ed evitare la formazione di condensa nelle tubazioni.
Il canale da fumo deve essere uquale o maggiore a quello del tronchetto di scarico.
Alcuni modelli di stufe hanno lo scarico laterale e/o posteriore. Accertarsi che lo scarico inutilizzato venga chiuso con il tappo in dotazione.

TIPO DI IMPIANTO TUBO Ø150 mm TUBO Ø240 mm
Lunghezza minima verticale 1,5 mt 2 mt
Lunghezza massima (con 1 raccordo) 6,5 mt 10 mt
Lunghezza massima (con 3 raccordi ) 4,5 mt 8 mt
Numero massimo di raccordi	3	3
Tratti orizzontali (pendenza minima 5%)	2 mt	2 mt
Installazione ad altitudine sopra i 1200 metri s.l.m.	NO	Obblatorioio

• Usare tubo in lamiera specifico ad uso fumisteria.
• É viétato l'impiego di tufi metallici flessibili, in fibrocimento o di alluminio.
  Per iambi di direzione è obblatorio utilizzato sempre un raccordo (o curva non ad angolo retto) con tappo di ispezione il quale permette una facile pulizia periodica delle tubature.
• Accertarsi sempre che"After la pulizia i tappi di ispezione vengano richiusi ermeticamente con la propria guarnizione efficiente.
• Evietato convogliare dello stesso canale da fumo lo scarico proveniente da cappe sovrastanti.
• E vietato lo scarico diretto a parete dei prodotti della combustione all'esterno e verso spazi chiusi anche a cielo aperto.
• E vietato collegare altri apparetcchi di qualsiast tipologia (stufe a legna, cappe, caldaie, ecc...) con lo stesso canale da fumo.
• Il canale da fumo deve essere distante minimo 500 mm da elementi costruttivi inflammabili o sensibili al calore.
  Il canale da fumo deve essere altronchetto di scarico della stufa in modo fisso e a tenuta e, se richiesto, con l'inserimento di un damper (vedi).

9.11 ESEMI DI INSTALLAZIONE CORRETTA

Fig. 9 - Esempio 1

LEGENDA Fig. 9 a pag. 11

1 Isolante

2 Tronchetto di scarico

3 Tappo d'ispezione

4 Distanza minima di sicurezza = 0,5 mt

5 Damper

• Installazione canna fumaria 150mm con foratura per il passaggio del tubo maggiorata.

Fig. 10 - Esempio 2

LEGENDA Fig. 10 a pag. 11

1 Isolante

2 Tappo d'ispezione

3 Portino d'ispezione caminetto

4 Distanza minima di sicurezza = 0,5 mt

5 Inclinazione ≥ 3°

6 Tratto orizzontale ≤ 1 mt

7 Damper

• Canna fumaria vecchia, intubata minimo 150 mm con la realizzazione di uno sportello esterno per permettere la pulizia del camino.

Fig. 11 - Esempio 3

LEGENDA Fig. 11 a pag. 12

1 Isolante

2 Tappo d'ispezione

3 Distanza minima di sicurezza = 0,5 mt

4 Damper

• Canna fumaria esterna realizzata esclusivamente con tubi inox isolati cioe con dopbia parete minimo 0150 mm: il tutto ben anticorato al muro. Con comignolo antivento (vedi Fig. 5 a pag. 8).
• Sistema di canalizzazione tramite raccordi con tappo d'ispezione che permette una facile pulizia sulla smontaggio dei tubi.

Si raccomanda di verificare col produttore della canna fumaria le distance di sicurezza da rispetto e la tipologia di materiale isolante. Le precedenti regole valgono anche per fori eseguiti su parete (EN 13501 - EN 13063 - EN 1856 - EN 1806 - EN 15827).

10 CARBURANTE

10.1 COMBUSTIBLE

Il combustibile ammesso e legna e i suoi derivati (mattonelle di lignite, segatura compressa, ecc.) con contentuto d'acqua max 20%.
Un buon legname da ardere devre ave una stagionatura all'aperto di almeno di 2 anni in un luogo riparato delle precipitazioni atmosalferiche.
- Se legna di acquisito deve rispondere alla norma EN 14961.

L'utilizzo di legna umida o cascami di cortecchia porta la formazione di creosoto nei condotti e nel focolare. La resa calorica della legna umida è molto inferiore della resa della legna secca ed inquina molto di più.

Per la lunghezza dei ciocchi di legna da utilizzare, verificare le misure della camera di combustione della stufa.
Vi forniamo alcune informazioni sulla qualita dei vari legnami:

TIPO DI LEGNO QUALITA' % RESA
Quercia Ottima 100
Carpino Ottima 100
Frassino Molto buona	92
Acero Molto buona	91
Betulla Buona 89
Olmo Buona 84
Faggio Buona 80
Salice Sufficiente 71
Abete Sufficiente 70
Pino Silvestre Medicicre 67
Larice Medicicre 66
Tiglio Pessima 57
Piippo Pessima 50

11 INSTALLAZIONE

11.1 PREMessa

La posizione di montaggio deve essere scelta in funzione dell'ambiente, dello scarico, della canna fumaria.
Verificate dalr autorita locali se vi sono delle normative restrittive che riguardano la presa d'aria comburente, la presa d'reaione ambiente, l'impianto di scarico fumi comprensivo di canna fumaria e comignolo.
- La ditta costruttrice declina agli responsabilità in caso d'installazioni non conformi alle leggi in vigore, di un ricambio aria locali non corretto, di un allacciamento elettrico non conforme alle norme e di un uso non appropriato dell'apparecchio.
L'installation, il collegamento elettrico, la verifica del funzionamento e la manutenzione vanno eseguite esclusivamente da personale autorizzato e qualificato.
- Verificare che ci sera la presa d'aria comburette.
Verificare l'eventuale presenza di altre stufe o apparecchiature che mettano laStanza in depressione (vedi).
- Verificare a stufa accesa che nel locale non vi sia la presenza di CO.
- Verificare che il camino abbia il tiraggio necessario.
- Verificare che durante il tragitto del fumo il tutto sa eseguito in sicurezza (eventuali perdite di fumo e distance da materiali inflammabili, ecc....).
L'installatione dell'apparecchio deve garantire facile accesso per la pulizia dell'apparecchio stesso, dei tubi di scarico fumi e della canna fumaria.
- Se la stufa preve de un allacciameto elettrico, l'installatione deve garantire facile accesso alla spina di alimentazione elettrica (vedi ALLACCIAMENTO ELETTRICO a pag. 15).
- Si vieta l'installazione della stufa nelle camere da letto, nei locali bagno e doccia, nei locali adibiti a magazzino di materiale combustibile e nei monolocali.
In nessun caso la stufa deve essere installata in locali che la espongano al contatto con l'acqua e tantomeno a spruzzi d'acqua poiché ciò potrebbe causare rischio di uszioni e, se la stufa è provvista di parte elettriche,anche un corto circuito.
Per poter installare piu apparecchiature bisogna dimensionare adeguatamente la presa d'aria esterna.
- Solo nei locali ad uso cucina è possibile l'utilizzo di dispositivi destinati alla cottura dei cibi con relativa cappa -,enza estrattore dei vapori.
- Sono ammessi apparetcchi a gas di tipo "C" e non di tipo "B": fare riferimento alle normative in vigore nel paese di installmente.

11.2 DIMENSIONI D'INGOMBRO

Fig. 12 - Dimensional d'ingombro

LEGENDA Fig. 12 a pag. 14
1 52 cm
2 92,5 cm
3 45,8 cm
4 14 cm
5 26 cm
6 Scarico fumi d.12 cm

11.3 INSTALLAZIONE GENERICA

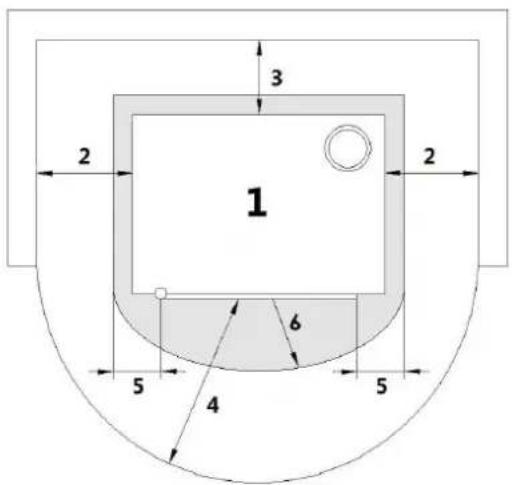

Fig. 13 - Installazione generica

LEGENDA Fig. 13 a pag. 14

1 Stufa
2 Distanza laterale minima = 300 mm
3 Distanza posteriore minima = 300 mm
4 Distanza frontale minima = 1000 mm

• Verificare che il pavimento abbia una capacité di carico adeguata. Se la costruzione esistente non soddisfa loizio requisito, si dovanno prendere misure appropriate (per esempio una piastra di distribuzione di carico).
• E obblatorio installare la stufa staccata da eventuali muri e/o mobili, con un giro d'aria minimo di 300 mm ai lati, di 300 mm sul retro, per consentire un efficace raffreddamento dell'apparecchio e una buona distribuzione del calore nell'ambiente (vedi Fig. 13 a pag. 14).
• Per le norme di sicurezza antincendio si devono rispettore le distance da oggetti inflammabili o sensibili al calore (divani, mobili, rivestimenti in legno ecc...) come riportato in Fig. 13 a pag. 14.
• Se oggetti altamente inflammabili (tende, moquette, ecc...), tutte queste distanzi vanno ulteriormente incrementate di 1 metro.
• Se le pareti sono in materiale inflammabile, verificare le distance di sicurezza (vedi Fig. 13 a pag. 14).
• Verificare che alla massima potenza, la temperature delle pareti non superi mai gli 80^ . Se necessario provvedere all'installazione sulle pareti interessate di una lastra resistente al fuoco.
  In alcuni paesi vengono considerate pareti inflammabili anche le pareti portanti in muratura.

11.4 ALLACCIAMENTO ELETTRICO

Alcuni modelli di stufe a legna sono provvisti di ventilazione forzata, per cui prevedono un allacciamento elettrico.

Important: l'apparecchio deve essere installato da un technique autorizzato!

Lallaccamento elettrico avviene tramite il cavo con spina su una presa elettrica adatta a sopportare il carico e la tensione specifica di agli singolo modello come specificato nella tabella dati tecnici (vedi CARATTERISTICHE a pag.22).
- La spina deve essere facilemente accessibile quando l'apparecchio è installato.

Il cavo non deve mai venire in contatto con il tubo di scarico fumi e nemmeno con qualsiasi altra parte della stufa.

• Assicurarsi inoltre che la rete elettrica disponga di un'efficiente messa a terra: se inesistente o ineffiente, provvedere alla realizzazione a norma di legge.
  Non usare una prolonga.
  Se il cavo di alimentazione è danneggiato, deve essere sostituito da un tecnico autorizzato.
• Quando la stufa non è in uso, rimuovere la spina dalla presa.

12 USO

12.1 PREMESSA

Per il miglior rendimento con il minor consumo, seguire leindicazioni sotto riportate.

Laccione dla legna aviene molto facimlne se l installatione corretta e la cana fumaria efficiente.
- Alla prima accensione della stufa, per almeno 4-5 ore, Maintainere un fuoco lento per permettere ai materiali di cui sono costituiti la caldaia e il focolare di assestreare le sollecitationi elastiche interne. Questa operazione va eseguita almeno per 3-4 volte.
- I residui grassi di lavorazione e le vernici, durante le prime ore di funzionamento, sono produrre odori e fumo: si raccomanda di aerare il locale perché possono risultare nocivi a persone e animali.
- Se dentro la camera di combustione ci sono libretti, manuali, ecc..., rimuoverli.
- Verificare che la spina sia inserita nella presa di corrente elettrica (valido solo per le stufe provviste di ventilazione forzata).

12.2 ACCENSIONE

• Se dentro la camera di combustione ci sono libretti, manuali, ecc..., rimuoverli.
• Verificare che la spina sia inserita nella presa di corrente elettrica (valido solo per le stufe provviste di ventilazione forzata).
• Aprire al massimo il registro di entrata dell'aria primaria e il damper.
• Introduire nel braciere le apposite tavolette accendifuoco e legnetta stagionata.
  Dar fuoco alla legnetta, e subito dato introdurre ciocchi di legna da ardeben stagionati e chiudere la porta fuoco.

Fig. 14 - Posizionamento legna

Per un miglior rendimento, appena si presenta una fiamma viva si consiglia di chiudere il registrar aria primaria al minimo e tenere il damper a 45^ : quello compra il massimo rendimento (resa nominale) con il minor consumo di combustibile.

Fig. 15 - Manopole registri calde

12.3 RICARICARE LA STUFA

In fase di ricarica della stufa non indossare abiti inflammabili o larghi.

Non apriere e chiudere la porta fuoco con violenza: il vetro potrebbe rompersil!

Aprière la porta fuoco con le fiamme vivie, può essere pericoloso per l'utente e/o per l'abitazione.

Durante il funzionamento alcune parti esterne possono raggiungere temperature elevate. Nella fase di ricarica utilizzare gli apposti quanti di protezione in dotazione.

• Si consiglia di ricaricare la stufa solamente quando sul piano fuoco ci sono solo le braci.
• Procederecision: chiudere la valvola aria primaria, apire lentamente la porta focolare, scuotere la cenere con l'apposto strumento, mettere la legna sul focolare, chiudere la porta e regolare nuovamente la valvola aria primaria.

Durante il normale funzionamento è pericoloso tenere il cassetto ceneri e/o porta del focolare aperti per aumentare il tiraggio dell'aria! Ci sono gli apposti dispositivi per regolare l'aria di combustione (valvola aria primaria, registrar, ecc...).

12.4 VENTILAZIONE

Alcuni modelli di stufe sono provvisti di ventilazione forzata con commande manuale: accendere e spagnare attenuato l'apposto interrottore.

L'aria spinta dai ventilatori mantiene la stufa ad una temperatura più bassa evitando sollecitazioni eccessive ai materiali di cui è composta e contemporaneamente riscalda omogeneamente l'ambiente.

Accertarsi periodicamente dell'effettivo funzionamento del ventilatore.

OFF

ON
Fig. 16 - Interruftore

In caso di blackout elettrico o di rotture alla ventilazione, la stufa può funzionare lo stesso perché venga tenuto un regime di fuoco basso. Quindi non caricareccessivamente il focalore di legna. In caso di rottura del ventilatore, chiamare un technician autorizzato che provveda alla sostituzione con un ricambio originale.

12.5 CONDIZIONI METEO SFAVOREVOLI

Quando le temperature esterne sono alte e/o vi sono condizioni meteo sfavorevoli (forte vento), il camino subisce una perdita di tiraggio impedendo la corretta espulsione dei fumi.

• Caricare il focolare con poca legna e tenere le valvole registro aria alla massima aperture.

12.6 PERICOLO CREOSOTO

L'utilizzo di legna umida e/o di pessima qualità (tipolo legno resinoso) provoca la formazione del creosoto nella canna fumaria ostruong il passaggio dei fumi.

Il creosoto è inflammabile e se accumulato nel tempo deve essere rimioso in modo da prevenir il rischio di incendio della canna fumaria.

12.7 SPEGNIMENTO DEL FUOCO IN CASO DI INCENDIO

In caso di incendio chiudere le valvole registrar aria e chiamare immediatamente i Vigili del fuoco.
Nonutilizzaremai lacqua per spegnere il fuoco dentro la camera di combustione.
Utilizzare un estintore e chiamare immediatamente i Vigili del fuoco
- Dopo che il camino ha smesso di bruciare, far ispezionare la canna fumaria da un fumista specializzato.

13 MANUTENZIONE

13.1 PREMESA

Per una lunga durata della stufa, eseguire periodicamente una pulizia generale come indicato nei paragrafi,.
sotto riportati.

I condotti di evacuationi fumi (canale da fumo + canna fumaria + comignolo) devono essere sempre puliti, spazzati e controllati da uno specialista autorizzato, in conformità con le normative locali, con leindicazioni del costruttore e con le direttive della Vostra compagnia assicurativa.
In assenza di normative locali e direttive della Vostra compagnia assicurativa, è necessario far eseguire la pulizia di canale da fumo, canna fumaria e comignolo almeno una volta all'anno.
- Almeno una volta l'anno, è inoltre necessario far pulire la camera di combustione, verificare le guarnizioni, pulire i ventilatori (se il modello li prevede) con il controllo della relativa parte elettrica.

Tutte queste operazioni vanno programmate per tempo con il Servizio Tecnico di Assistance Autorizzata.

• Dopo un periodo prolongato di mancato utilizzato, prima di accendere la stufa, controllare che non vi siano ostruzioni nella scarico dei fumi.
• Se la stufa viene utilizzata in modo continu e intenso, l'intero impianto (camino compreso), va pulito e controllato con maggior frequenza.
  Per eventuali sostituzioni di parti danneggiate chiedere il ricambio originale al Rivenditore Autorizzato.

13.2 PULIZIA BRACIERE E CASSETTO CENERE

Per una buona combustione, prima di anni accensione della stufa, rimuovero lacene depositata nel braciere. Lacene abbondante ostruisce il passaggio di aria primaria, fondamentale per una buona combustione.

Rimuovere la cenere dal braciere scuotendola per farla scendere nel cassetto cenere.
- Il cassettocene, se pieno, va svuotato.
Le ceneri vanno poste in un contentatore metallico con coperchio a tenuta, lo stesso contentatore non deve mai venire in contatto con materiali combustibili (per esempio appoggiato sopra un pavimento in legno), poiché lacene all'interno mantiene a lungo la brace accesa.
- Solo quando lacenere è spenta si può gettarre nei rifiuti organici.
Ripulire dalla cenere anche il vano openerario.

13.3 PULIZIA ANNUALE CONDUTTURE FUMI

Pulire annuallymente alla fuliggine, con l'utilizzo di spazzole. L'operazione di pulizia deve essere eseguita da un Fumista specializzato, il quale si occupera della pulizia del canale dal fumo, della canna fumaria e del comignolo, verificando inoltre la loro efficienza e rilasciando una dichiarazione scritta che l'impianto è in sicurezza. Tale operazione deve essere eseguita almeno una volta l'anno.

13.4 PULIZIA VENTILATORI

Per i modelli provvisti di ventilazione, pulire annualmente il ventilatore ambiente dacene o polvere le quali causano uno sbilanciamento delle pale e una rumorosità maggiore.

Data la delicatezza dell'operazione si deve far eseguire tale pulizia da un Tecnico Autorizzato.

13.5 PULIZIA GENERALE

Per la pulizia delle parti esterne ed interne della stufa, non utilizzato pagliette in acciaio, acido muriatico o altri prodotti corrosivi e abrasivi.

13.6 PULIZIA PARTI IN METALLO VERNICIATO

Per la pulizia delle parti in metallo verniciato, utilizzare un panno morbido. Non utilizzato mai sostanze sgrassanti come alcool, diluenti, acetone, benzine, perché danneggerebbbero irrimediabilmente la vernice.

13.7 PULIZIA PARTI IN MAIOLICA

Alcuni modelli di stufe hanno un rivestimento esterno in maiolica. Esse sono di fattura artigianale e come tali possono presentare inevitabilmente cavillature, puntinature, ombreggiature. Per la pulizia delle maioliche usare un panno morbido e asciutto. Se si usa un qualsiasi detergenteesso filtràattraverso le cavillature evidenziardone.

13.8 SOSTITUZIONE VENTILATORE

Per la sostituzione del motoventilatore procedere come segue:

• Togliere la spina alla corrente.
• Togliere tutte le ceramiche per evitarne la rottura.
• Scollegare la canna fumaria, inclinare la stufa e appoggiarla sul pavimento sulla parte posteriore.
• Svitare le 4 viti poste ai lati del carter di protezione del ventilatore.
• Scollegare i faston e svitare le viti del motoventilatore guasto.
  Sostituire il ventilatore e ripetere l'operazione inversa.

13.9 SOSTITUZIONE GUARNIZIONI

Qualora le guarnizioni della porta fuoco e/o della portina openerio dovessero deteriorarsi, è necessario farle sostituire da un technician autorizzato per garantire un buon funzionamento della stufa.

Usare escludamente ricambi originali.

13.10 PULIZIA VETRO

Il vetro-ceramico della porta fuoco è resistente a 700^ ma nonagli sbalzi termici. L'eventuale pulizia con prodotti in commercio per vetri deve avvenire a vetro freddo per non incorrere nell'esplosione dello stesso.

13.11 ROTTURE FOCOLARE

Eventuali rotture della ghisa o refrattario del focolare sono dovute ad un eccessivo surriscaldamento da troppo combustibile o da troppa aria di combustione. Far sostituire immediatamente le parti danneggiate, per evitare ulteriori danni alla stufa.

Usare esclusivamente ricambi originali.

14 IN CASO DI ANOMALIE

14.1 RISOLUZIONE DEI PROBLEMI

In caso di dubbi riguardanti l'impiego della stufa, chiamare SEMPRE il Tecnico Autorizzato onde evitare danni irreparabili!

PROBLEMA CAUSA	SOLUZIONE INTERVENTO
Difficoltà di accensione	Legna troppo grande	Usare legnetti ben secchi nell'accensione, prima dei legni grandi.
	Legna troppo umida	Usare legna ben stagionata.
	Mancanza di tiraggio del camino	Apire i registri al massimo. (Se il problema persistsiste chiamare un Fumista Specializzato che verificchi l'efficienza della canna fumaria).
	Ambiente privo di ricambio aria	Realizzare immediamente di una griglia di areazione.
Formazione di condensa	Sezione della canna fumaria grande	Ridurre la sezione della canna fumaria con dei tubi isolati termicamente.
	Canna fumaria non isolata	Rivestire la canna fumaria con materiale isolante.
	Combustione troppo lenta	Apire i registri aria in modo da augmentare il fuoco e la temperature dei fumi in uscita.
Furiosoce di fumo dal focolare	Canna fumaria non isolata	Rivestire la canna fumaria con materiale isolante.
	Condizioni meteo sfavorevoli	Comignolo non antivento: sostiturlio.
	Legna troppo umida	Usare legna ben stagionata.
Il vetro si sporcaccessivamente	Mancanza di tiraggio del camino	Apire i registri al massimo. (Se il problema persistsiste chiamare un Fumista Specializzato che verifiichi l'efficienza della canna fumaria).
	Legna troppo umida	Usare legna ben stagionata.
	Combustione troppo lenta	Apire i registri aria in modo da augmentare il fuoco e la temperature dei fumi in uscita.
	Combustibile di possima qualità	Utilizzare combustibile descritto in

15 DATI TECHNICI

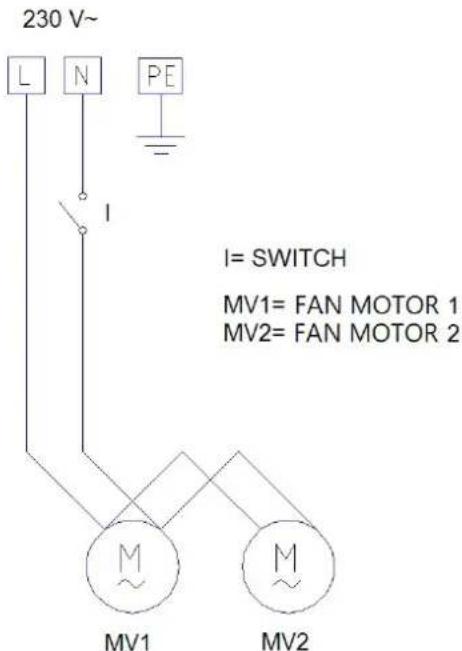

15.1 SCHEMA ELETTRICO

Per i modelli provvisti di ventilazione seguire il seguente schema elettrico:

Fig. 17 - Schema eletrico

15.2 CARATTERISTICHE

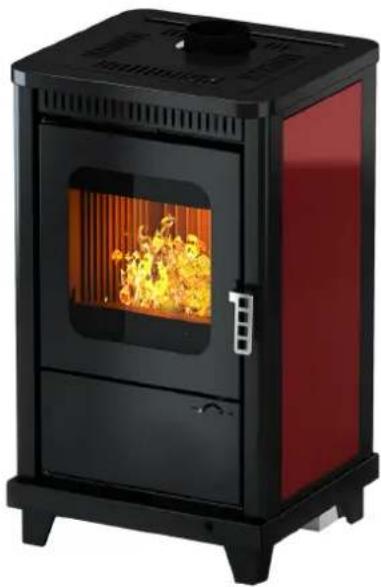

DESCRIZIONE CARINA 9,5 kW DORA 9,5 kW
LARGHEZZA 52 cm 52 cm
PROFONDITÁ 45,8 cm 46 cm
ALTEZZA 92,5 cm 92,5 cm
PESO 81,8 - 87 kg 81,8 - 87 kg
POTENZA TERMICA NOMINALE (Max) 9,5 kW 9,5 kW
EFFICIENZA (Max) 75 % 75 %
TEMPERATURA FUMI (Max) 444 °C 444 °C
PORTATA MASSIMA DEL FUMI (Max)	7,76 g/s	7,76 g/s
EMISSIONI CO (13% O₂) (Max)	0,18 % 0,18 %
DEPRESSIONE CAMINO (Max)	12 Pa	12 Pa
DIAMETRO SCARICO FUMI	12 cm 12 cm
POSIZIONE SCARICO FUMI Superiore	Superiore
DAMPER OBBLIGATORIO	SI	SI
COMBUSTIBLE	Legna	Legna
UMIDITÀ LEGNO	< 13%	< 13%
VOLUME RISCALDABILE 18/20°C Coeff. 0,045 kW (Max)	228 m³	228 m³
CONSUMO ORARIO	2,60 kg/h	2,60 kg/h
VOLUME FOCOLARE	31,7 dm³	31,7 dm³
BOCCA FOCOLARE	7,4 dm²	7,4 dm²
CAPACITA' CASSETTO CENERE	6,3 dm³	6,3 dm³
SCUOTI GRIGLIA FOCOLARE	SI	SI
ARIA PRIMARIA REGOLABILE	SI	SI
ARIA SECONDARIA REGOLABILE	NO	NO
VENTILAZIONE	SI	NO
ALIMENTAZIONE	230 V - 50 Hz	-
POTENZA ASSORBITA (Max) 85 W	-
PRESA D'ARIA ESTERNA (SEZIONE UTILE ULTIMA) Min	100 cm²	100 cm²

Sommaire

1 SYMBOLES DU MANUEL 24
2 CHER CLIENT. 24
3 AVERTISSEMENTS 24
4 REGLES DE SECURITE 25
5 CONDITIONS DE GARANTIE 25
6 PIECES DÉTACHÉES 26
7 MISES EN GARDE POUR L'ELIMINATION CORRECTE
DU PRODUIT 27
8 EMBALLAGE ET MANIPULATION 27
8.1 EMBALLAGE 27
8.2 MANIPULATION DU POELE 27
9 CONDUIT DES FUMÉES 27
9.1 AVANT-PROPOS 27
9.2 CONDUIT DE FUMÉES 27
9.3 CHARACTERISTIQUES TECHNIQUES 28
9.4 HAUTEUR-DEPRESSION 28
9.5 ENTRETIEN 29
9.6 CHEMINEE 29
9.7 COMPOSANTS DE CHEMINEE 29
9.8 PRESE D'AIR EXTERIEUR 30
9.9 AIR COMBURANT PRELEVÉ DIRECTEMENT DE L'EXTÉRIEUR 31
9.10 RACCORDEMENT AU CONDUIT DE FUMÉES...31
9.11 EXAMPLES D'INSTALLATION CORRECTE ....32
10 CARBURANT 34
10.1 COMBUSTIBLE 34
11 INSTALLATION 34
11.1 AVANT-PROPOS 34
11.2 DIMENSIONS GÉNÉRALES 35
11.3 INSTALLATION GÉNÉRIQUE 36
11.4 RACCORDEMENT ÉLECTRIQUE 36
12 UTILISATION 37
12.1 AVANT-PROPOS 37
12.2 DEMARRAGE 37
12.3 RECHARGER LE POÉLE 38
12.4 VENTILATION 38
12.5 CONDITIONS MÉTEO DEFAVORABLES......38
12.6 DANGER LIÉ AU CRÉOSOTE 39
12.7 EXTINCTION DU FEU EN CAS D'INCENDIE ...39
13ENTRETIEN 39
13.1 AVANT-PROPOS 39
13.2 NETTOYAGE BRASERO ET TIROIR A CENDRE....39
13.3 NETTOYAGE ANNUEL DU CONDUCTEUR DES FUMÉES 39
13.4 NETTOYAGE DE LES VENTILATEURS 40
13.5 NETTOYAGE GÉNÉRAL 40
13.6 NETTOYAGE DES PARTIES EN METAL PEINT....40
13.7 NETTOYAGE DE LA CERAMIQUE 40
13.8 REMPLACEMENT DU VENTILATEUR 40
13.9 REMPLACEMENT DES JOINTS 40
13.10 NETTOYAGE DU VERRE. 41
13.11DOMMAGESDUFOYER 41

14 EN CAS D'ANOMALIES 41

14.1 SOLUTION DES PROBLEMES 41
