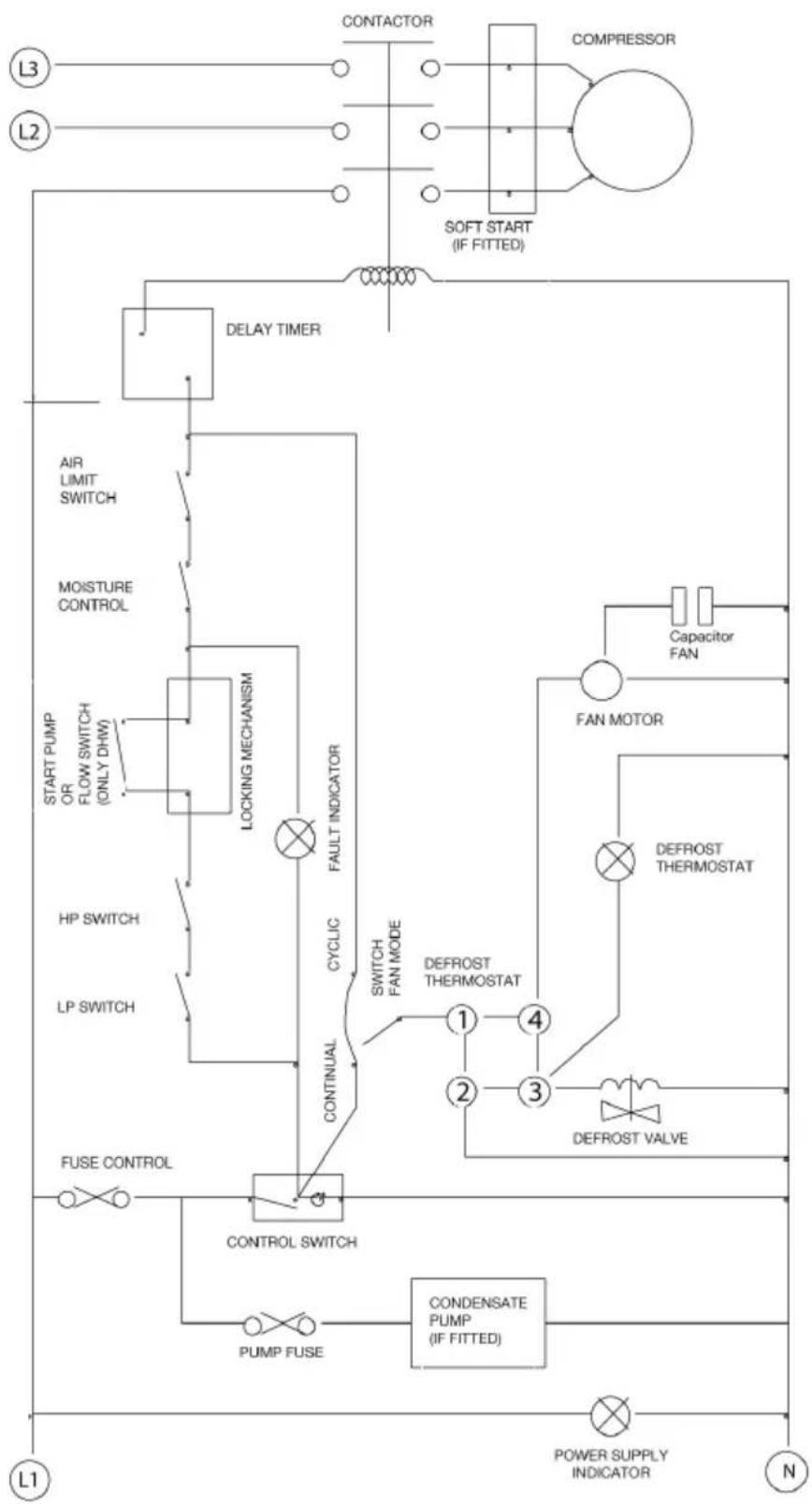

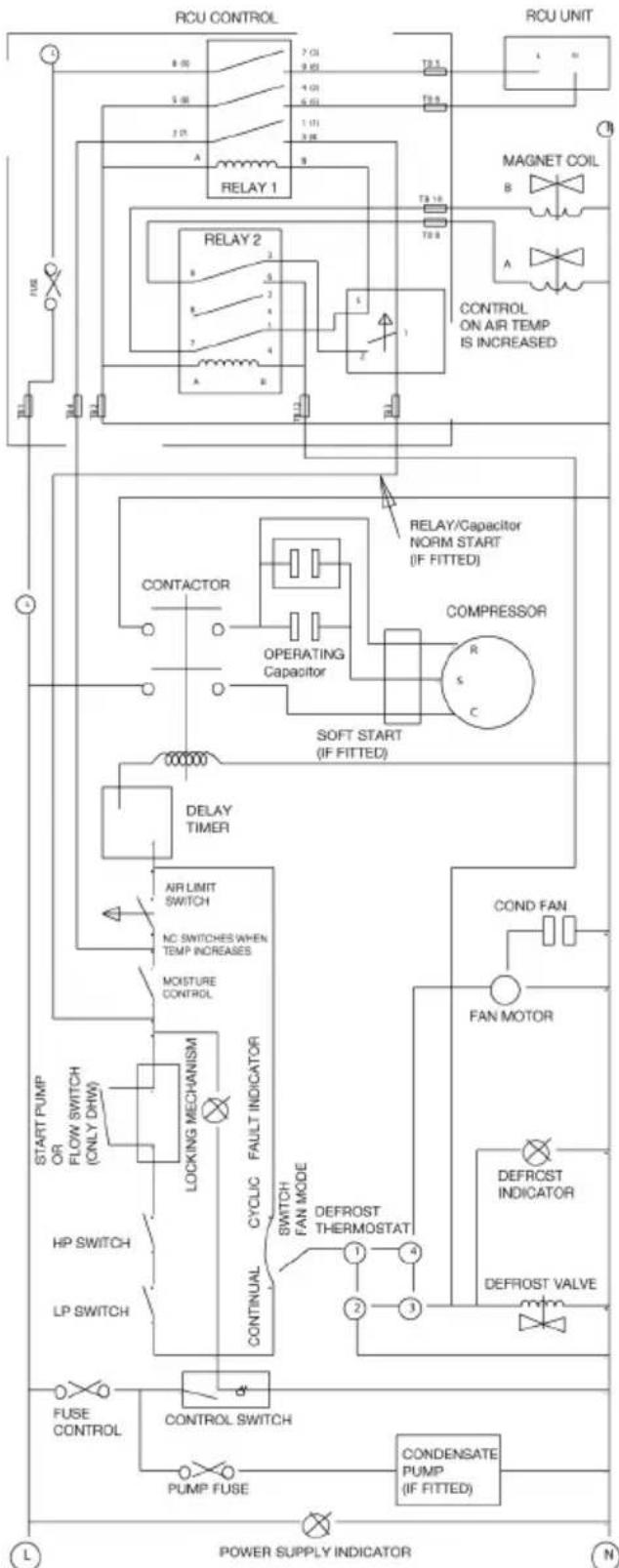

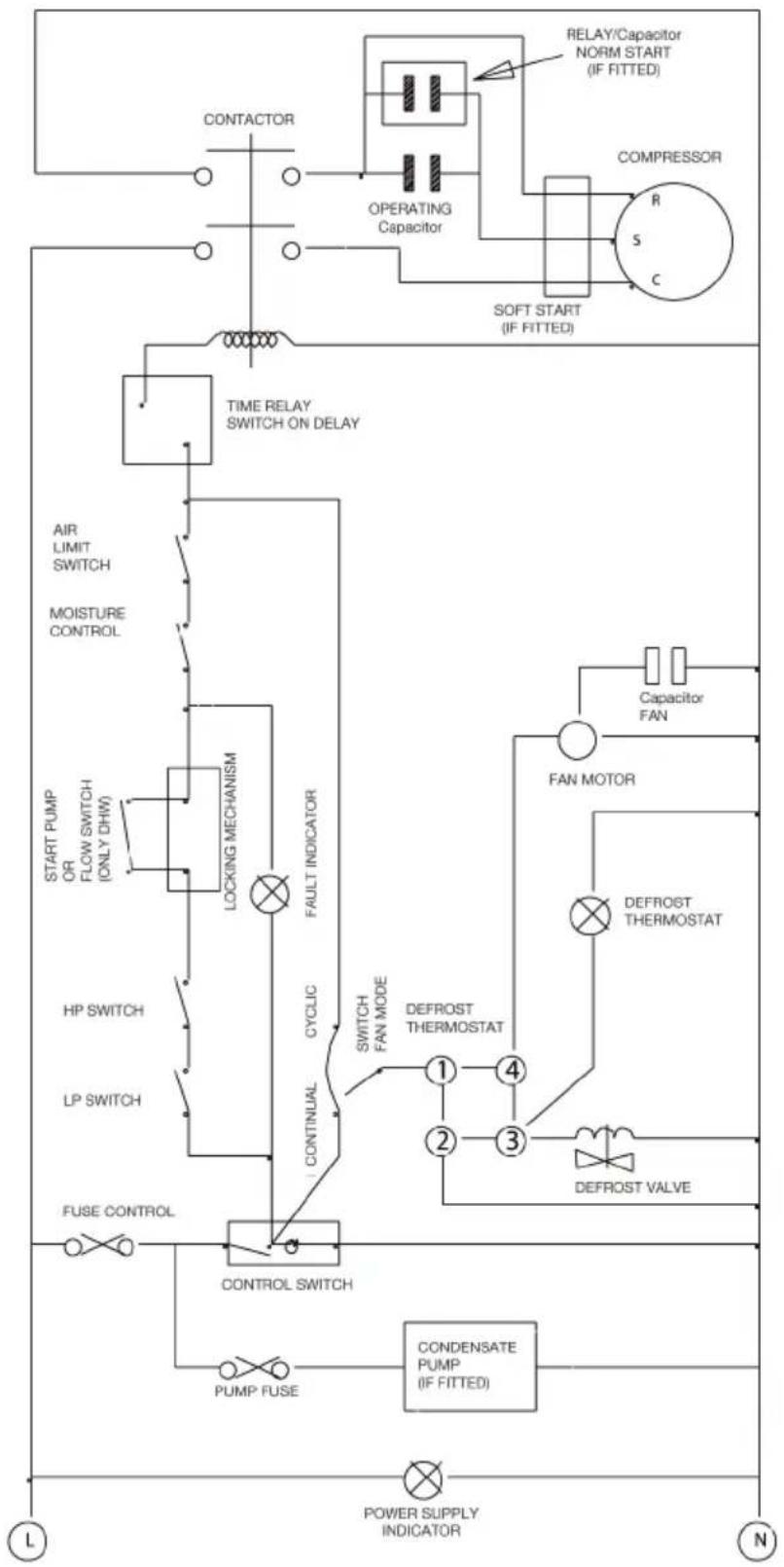

Circuit Diagram DH 150

Circuit Diagram DH 150

Circuit Diagram DH 150

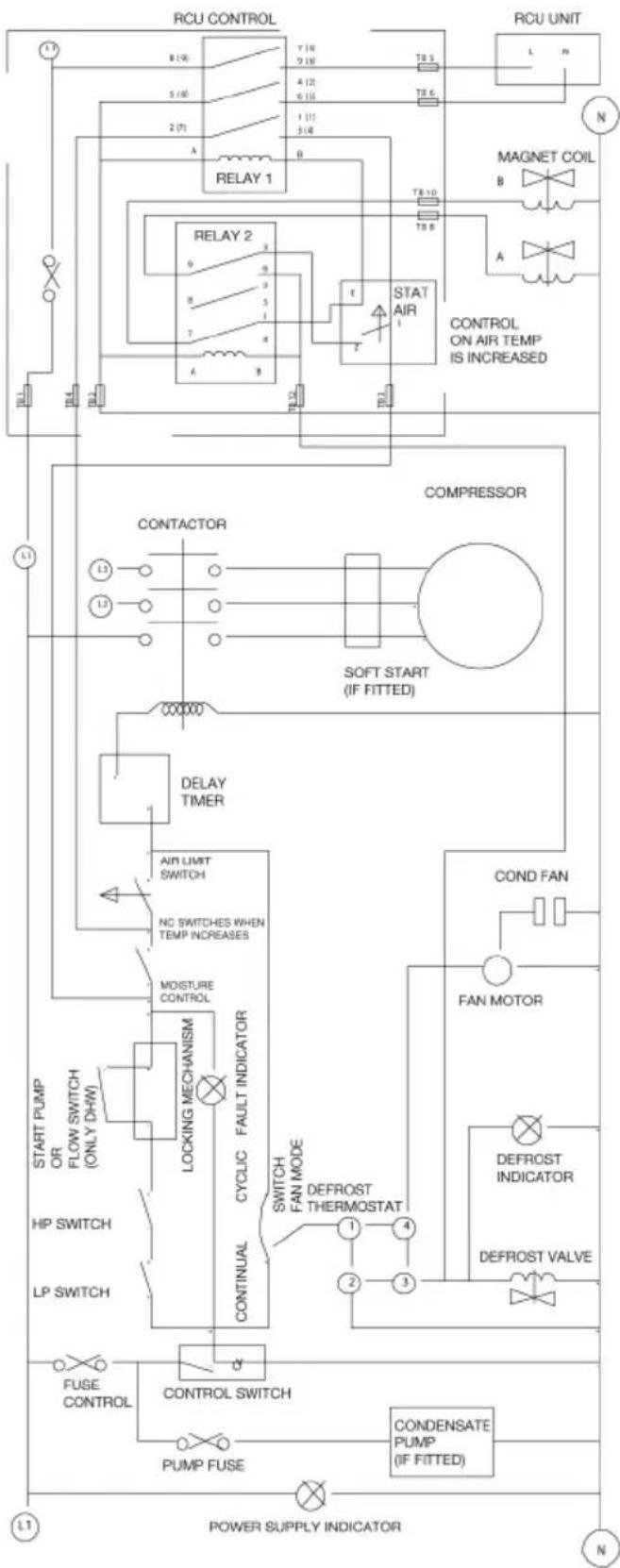

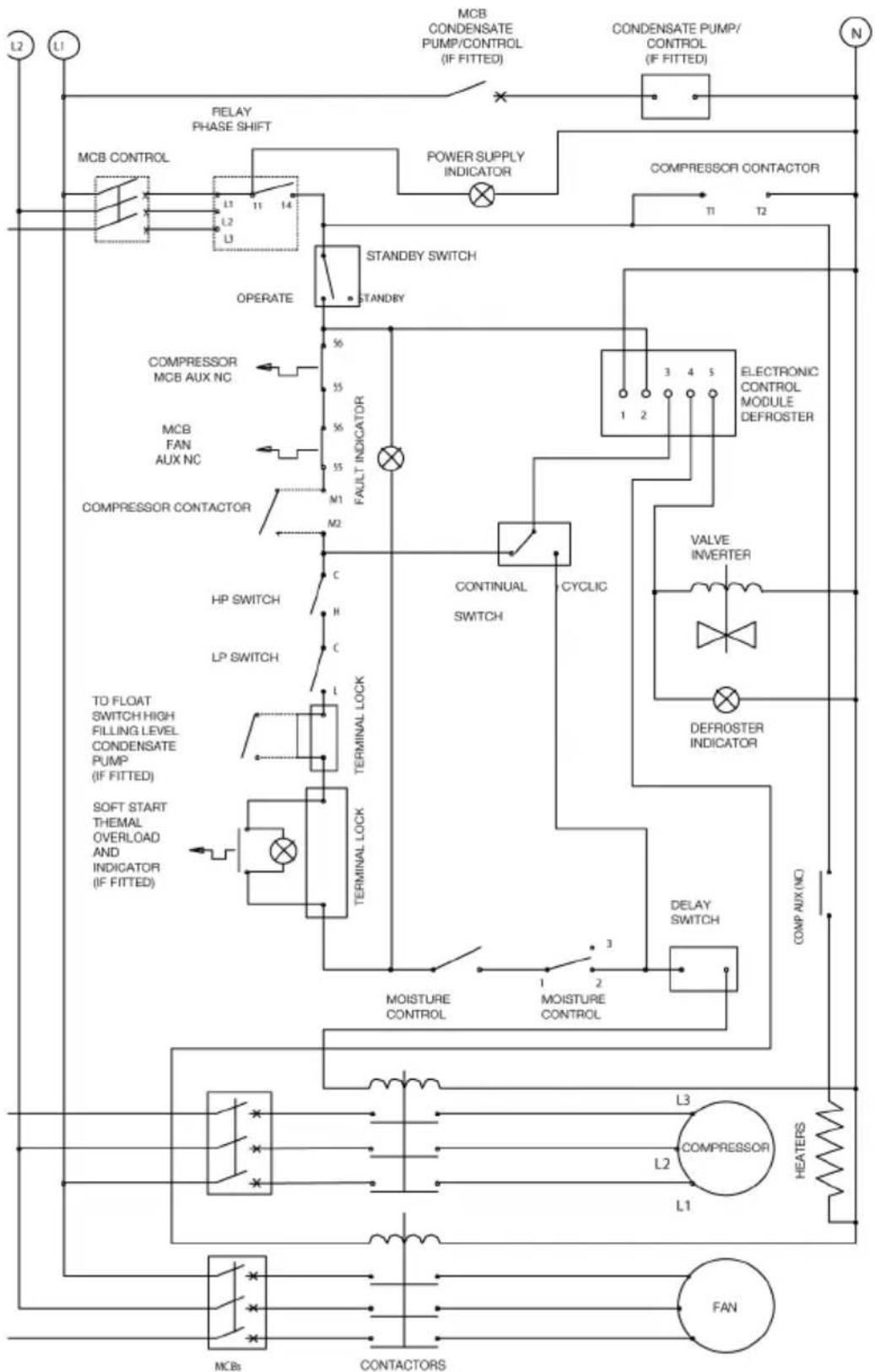

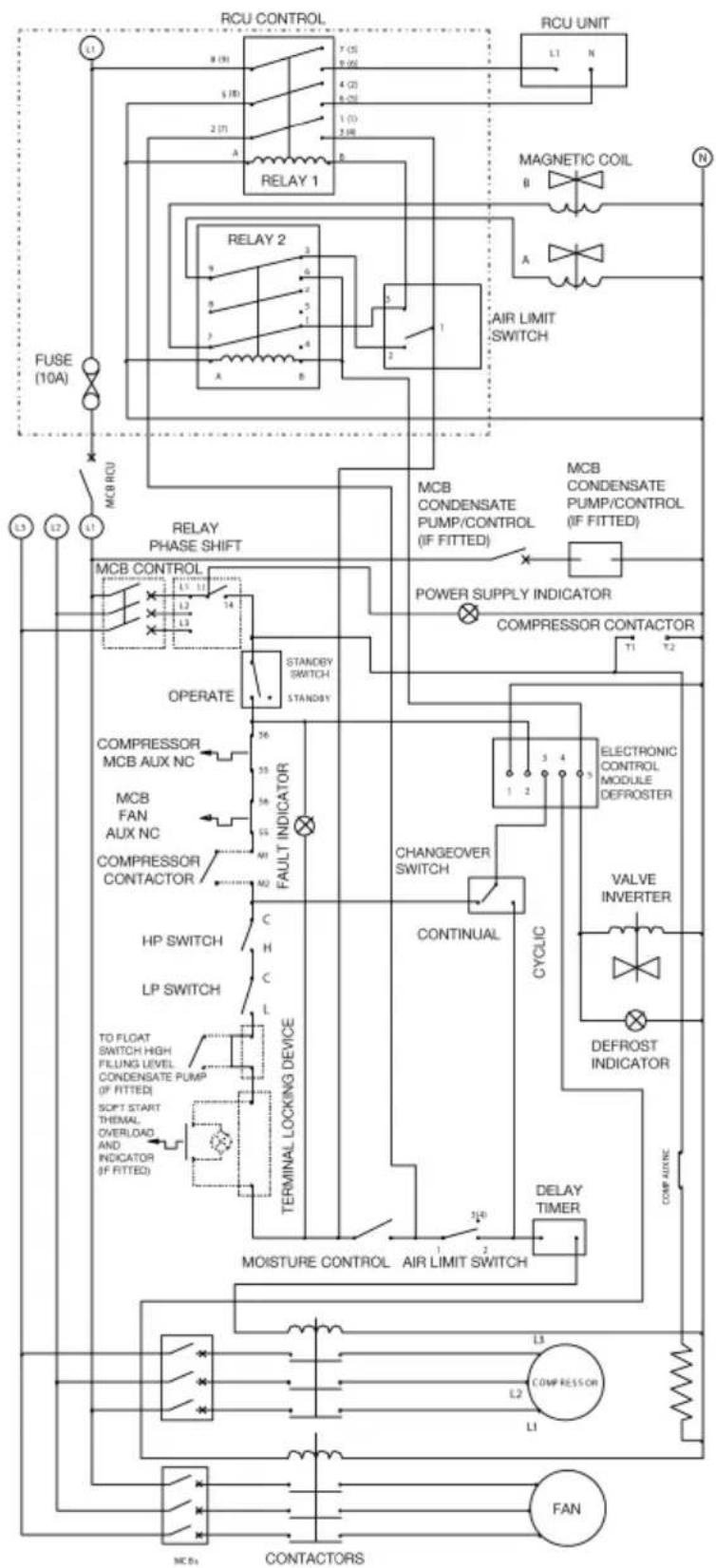

Circuit Diagram DH 300

Circuit Diagram DH 300

Circuit Diagram DH 300

1. Consignes de sécurité. C-01
   02.Installation. C-01
2. Éléments de commande et lampes d'affichage C-03
3. Conseils en cas de problème C-04
4. Caracteristiques techniques. C-06
5. Schémas d'installation C-08
6. Schémas électriques. C - 13
7. Déclaration de conformité C-15

Cette publication remplace toutes les précédentes. Aucune partie de cette publication ne doit être reproductive ou traitée, polycopie ou diffusée à l'aide de systèmelectroniques, sous n'importe qu'elle forme, sans une autorisation écrite préalable de notre part. Sous réserve de modifications techniques. Tous droits réservés. Les noms de marchandises sont utilisés par la suite sans garantie de facilité d'utilisation indépendante et, en substance, de la graphie des fabricants. Les noms de marchandises utilisés sont déposés et doivent être considérés en tant que tels. Les modifications de construction restent réservées dans l'intérêt d'une amélioration continue des produits et des modifications de forme et de couleur. Le contenu de la livraison peut différer des illustrations des produits. Le document presente a été elaboré avec le soin requis. Nous déclinons toute responsabilité pour les erreurs et les omissions. © TROTEC

01. CONSIGNES DE SECURITE

Étant donné que le déshumidificateur comprend un équipement électrique et un système en rotation, il est recommandé que SEULES les personnes formées soient autorisées à effectuer les travaux sur des apparêls de ce type (voir garantie). Avant de débuter tous travaux à l'intérieur de l'appareil ou avant d'ouvrir le déshumidificateur, vous devez isoler l'appareil contre les risques electriques.

02. INSTALLATION

Le déshumidificateur Trotec doit être installé avec précaution pour qu'il puisse fournir la puissance désirée.

2.1 LIEU D'INSTALLATION

• Vérifiez que le modele livre corresponde bien au modele commande (tension, équipement special d'origine).
• Contrôlez si l'appareil, en particulier l'évaporateur, n'est pas abîné. (si des lamelles sont légèrement enconçées, cela n'a pas de conséquence sur la capacité). Si l'appareil est sérieusement endommagé, veuillez le notes sur le bon de livraison en présence du livreur, puis le signaler au transporteur par dette recommandaee.
• Protégez l'appareil s'il n'est pas installé immédiatement.
• Installez l'appareil sur une surface plane et stable, capable de supporter le poids de l'appareil. Sur un plancher en bois, répartissez le poids au sol.
• Faites en sorte qu'il n'y ait pas d'accumulation d'eau sous l'appareil. Il est recommendé d'instructor l'appareil sur un socle d'environ 100~mm , ce qui facilitite en même temps l'écoulement du condensat.
• Laissez un espace minimum de 500~mm entre le déshumidificateur et les murs ou entre le déshumidificateur et d'autres apparèils pour les travaux d'entretien et de réparation.
• Tous les déshumidificateurs de la marque Trotec sont caractérisés par un fonctionnement silencieux. Vous pouvez ainsi désirir un lieu d'installation en face d'un bureau ou d'un poste de travail.
  Veillez à ce que les filtres d'entrée d'air et la grille ne soient pas bloqués par des particules de saleté.

Les déshumidificateurs doivent, si possible, être installés dans la piece à déshumidifier ou dans une piece voisine. Ils ne doivent pas être installés dans une zone très froide comme à l'extérieur.

2.2 VENTILATION

Afin d'éliminer efficacement l'humidité ambiente et d'atteindre une humidité contrôle, il faut veiller à une ventilation correcte. Le déshumidificateur Trotec doit pouvoir aspirer l'air humide et refouler l'air sec dans les zones où les problèmes d'humidité (par ex. fenêtre) existent.

Le déshumidificateur fonctionne à des températures normales. Si les canaux de ventilation passent par des pieces non chauffées (cave ou grenier), ils doivent être isolés.

Aspiration d'air humide :

l'air aspiré par le déshumidificateur doit être réduit au minimum. L'installation dans une piece voisine peut éviter l'utilisation de canaux de ventilation.

Refoulement d'air sec :

Pour obtenir une répartition homogène de l'air, il est souvent nécessaire d'installer des canaux d'aération. Vous pouvez désirir les canaux de ventilation, les grilles et les batteries du chauffage de l'air en fonction des quantités d'air et de la pression indiquées dans la fiche technique.

INDICATION :

• Il faut s'assurer que le tuyau de mesure de l'humidité au niveau de l'entrée d'air enregistré bien au niveau des canaux de ventilation. Voir schémas d'installation.
• Tous les apparèils sont équipés d'origine de raccords de tuyau pour l'évacuation de l'air.
• Les raccords de tuyau pour l'évacuation de l'air et/ou les filtres à air peuvent être achetés chez des vendeurs spécialisés. Ne(percez pas l'appareil pour fixer des raccords ou des filtres.
• Le raccordement entre les canaux de ventilation et les embouts de raccordement doit être réalisé avec des adaptateurs souples (caoutchouc ou tissu) pour éviter la transmission de vibrations.

• Enlevez d'eventuels couvercles ou grilles d'aération avant de raccorder les canaux de ventilation.

• Àprous avoir terminé l'installation, vérifie le débit d'air, également au niveau des grilles. Le débit d'air doit correspondre à la valeur indiquée dans la fiche technique (± 10 %) de l'appareil, il est à régler par le curseur principal. Si le débit d'air diffère considérablement, la puissance de déshumidification ne peut pas été atteinte.

• TABLEAU 1. Espace libre nécessaire pour garantir un débit d'air suffisant si le déshumidificateur est place dans une piece séparée et il faut faire un passage dans le mur.

Modèle DH150 :

Surface libre minimale pour l'entrée d'air = 0,35m^2

Modèle DH300 :

Surface libre minimale pour l'entrée d'air = 0,57m^2

Modèle DH600 :

Surface libre minimale pour l'entrée d'air = 1,1m^2

Si plusieurs apparils sont installés dans une piece fermée, la surface libre minimale doit être additionnée. Les sorties d'air doivent être fixées sur des canaux de ventilation individuels ou séparées par des clapets de retenue pour éviter le retard de l'air dans d'autres déshumidificateurs.

2.3 ÉCOUEMENT DE L'EAU

• L'eau qui condense sur les lamelles de l'évaporateur est collectée dans un bac au sol de l'appareil, puis évacuée. Le déshumidificateur Trotec doit donc être installé sur un socle de mise à niveau pour que l'eau puisse s'écouler et ne fasse pas déborder le bac. Les déshumidificateurs Trotec sont équipés des raccords suivants pour l'écoulement de l'eau de condensation:

ModèleshDH150:

Embout de tuyau 22mm

Modèles DH300 :

Filetage 3 / 4G

Modèles DH600 :

Filetag 1½ G

2.4 INSTALLATION ÉLECTRIQUE (CÁBLAGE ET ALIMENTATION)

- IMPORTANT :

• L'installation électrique doit être conforme aux dispositions locales.
• L'alimentation doit être protégée par des fusibles et par un disjoncteur concu pour le moteur (voir fiche technique). Un coupe-circuit doit être installé à côté de l'appareil.
• Tous les-appareilsdoiventetre misa la terre. Il est recommandedesignablerundispositifdeprotection àcourantdifferentiel(DDR).

Les puissances indiquées peuvent uniquement être atteintes si les limites de tension et de fréquence ci-dessous sont respectées : Appareils avec une phase : tension nominale 230 V, ±10 %

Appareils avec trois phases : tension nominale 400 V, ± 10 %

Fréquence : fréquence nominale 50 Hz, ± 5 %

REMARQUE: ces tensions doivent être adaptées quand le déshumidificateur fonctionne à pleine puissance.

INDICATION : tous les apparêils sont équipés d'un relais de protection contre les défaillances de phase. Si une phase manque ou s'il n'y a pas de champ tournant à droite, la lampe temoin du relais est éteinte et le déshumidificateur ne fonctionne pas.

03. ÉLÉMENTS DE COMMANDE ET LAMPES D'AFFICHAGE

Console de contrôle externe :

• TENSION SECTEUR - ROUGE :
  S'allume quand la tension secteur du déshumidificateur passe.
• ERREUR - JAUNE :
  S'allume quand il y a dysfonctionnement d'un des interrupteurs de sécurité ou quand la chaine de verrouillage externe est ouverte.
  DEGIVRAGE-BLANC

S'allume quand le déshumidificateur passé en mode « Dégivrage ». Le déshumidificateur enclenché automatiquement le mode dégivrage des qu'une température ambienteasse est atteinte et passé à nouveau en mode normal des que le dégivrage est terminé. Il ne s'agit pas d'un dysfonctionnement de l'appareil.

• INTERRUPEUR ON/OFF :
  Uniquement sur les modèles DH150. N'utilisez cet interrupteur que si le déshumidificateur est à l'arrêt ou si la prise de courant secteur est débranchée.
• INTERRUPEUR DE MISE EN VEILLE :
  Uniquement sur les modèles DH300/600. N'utilisez cet interrupteur que si le déshumidificateur est à l'arrêt ou si la prise de courant secteur est débranchée.

Lors de la première mise en marche ou quand l'appareil a eté débranché pendant plus d'une heures, l'interrupteur de mise en veille doit être enclenché. Le déshumidificateur doit rester en mode veille pendant 12 heures avant de fonctionner en mode normal.

Éléments de commande interne :

• Le régulateur d'humidité interne régliable (zone 20/80%) est à positionner sur 60% pour les pieces viables afin de creer un climat ambient agréable et produit un minimum d'eau de condensation. (Le réglage sur 20% retire plus d'humidité de la zone à déshumidifier que 80%).
• Le régulateur de température régable est à positionner sur la température maximum souhaitation dans la piece à déshumidifier.
• Commutateur sélecteur de soufflerie. Il permet de sélectionner si la soufflerie doit s'allumer en permanence ou si elle doit semettre en marche et s'arrêté en même temps que le compresseur. Un fonctionnement en permanence améliore la circulation d'air, ce qui entraine une réduction de l'eau de condensation, car cela évite que des zones d'air restent sans mouvement.
• Une fois l'adaptateur chauffage pivotant optionnel installé, le régulateur de la température de l'air qui est à l'intérieur de l'adaptateur chauffage peut être régèle à la température la plus BASSE nécessaire.
  Fixez la commande RCU dans le déshumidificateur à la plaque à bornes à l'intérieur de l'unité de commande RCU à l'aide du cable fourni. Passez le cable dans le joint de passage ou la trappe passecâbles dans le fond de l'appareil et utilisez les pince de décharge de traction.

04. CONSEILS EN CAS DE PROBLÉME

Il faut impératifement débrancher l'appareil avant d'ouvrir le couvercle ou de grimper à l'intérieur de l'appareil.

Avant de contacter le service après-vente, veuilles faire appel à un electricien qualifié qui devra vérifier les points de la liste de contrôle. Ne modifies enaucun cas les réglages de la commande interne, car ils ont été réglés et scelledes en usine. En cas de doute ou si vous avez besoin d'aide, veuilles contacter le service après-vente de Trotec.

Tel.: [phone] - 400 Fax: [phone] - 200 E-Mail: [e-mail].

Liste de contrôle

Ventilateur et compresseur ne se mettent pas en marche

Voyant témoin
Fonction Couleur	Statut
Courant	rouge	étéint	Vérifiez si les fusibles du fil d'alimentation sont en bon état.
Erreur	jaune	étéint
Dégivrer	blanc	étéint	Vérifiez si l'interrupteur On/Off est bien sur « On » (uniquement DH 150).
On/Off	rouge	étéint

Le ventilateur est allumé, le compresseur est éteint.

Voyant témoin
Fonction Couleur	Statut
Courant	rouge	allumé	Vérifiez si l'hygrostat met en marche le déshumidificateur et si la tem- pération ambiente n'est pas supérieure à la températion du thermostat.
Erreur	jaune	étéint	Vérifiez les fusibles/disjoncteur internes.
Dégivrer	blanc	étéint	Vérifiez si l'interrupteur de mise en veille est sur On.
On/Off	rouge	allumé

Voyant témoin
Fonction Couleur	Statut
Courant	rouge	allumé	Vérifiez si le flux d'air n'est pas obstrué. Remettez à zéro l'interrupteur de haute pression (uniquement DH 300 & DH 600).
Erreur	jaune	allumé	Vérifiez la protection sur-temperature au niveau du démarrage doux et du chauffage optionnel.
Dégivrer	blanc	étéint
On/Off	rouge	étéint	Vérifiez le sens de rotation du ventilateur (uniquement DH 300 & DH 600).

Voyant témoin
Fonction Couleur	Statut
Courant	rouge	allumé	Vérifiez que la température de l'air soit bien supérieure à 0 °C (DH 150) et à -15 °C (DH 300 & DH 600).
Erreur	jaune	étéint
Dégivrer	blanc	allumé	Indication : il est normal que le déshumidificateur soit en mode de dégivrage une fois par heures si les températures sont basses.
On/Off	rouge	allumé

05.caractErlstlques techniques

Modèle DH(W)150AX/BX DH(W)300BY DH(W)600BY
Caracteristiques de puissance
Puissance de déshumidification l/h 6·25 12·5 25
Puissance de sortie (modèle DH : déshumidificateur avec récapétation de chaleur) kW		5·5 15·5 25
Puissance absorbée kW 2·9 7·3 10·4
Données électriques
Tension d'alimentation 10 230v~1N 50 Hz N/A N/A
Tension d'alimentation 30	400v ~3N 50 Hz
Option ventilateur	STD	"F"	STD	"F"	STD	"F"
Pré-fusible max. 10 ampère	30	30	N/A		N/A
Pré-fusible max. 30 ampères	16	16	25		40
Courant nominal max. 10 ampère	19	20	N/A		N/A
Courant nominal max. 30 ampères	8·3	9·9	16	17	26	27
Courant de démarrage 10 ampère standard M/C		61	N/A N/A
Courant de démarrage 10 ampère "S" Soft start (démarriage doux)		28	N/A N/A
Courant de démarrage 30 ampères standard		30	69		135
Courant de démarrage 30 ampères "S" soft start (démarriage doux)		13	40		55
Aérotherme
Si équipé d'un capot pivotant et d'un aérotherme :
Puissance de sortie max. kW		9	N/A N/A
Puissance absorbée max. 10 ampère 36 N/A		N/A
Puissance absorbée max. 30 ampères		12	N/A		N/A
Pré-fusible max. 10 ampère		50	N/A		N/A
Pré-fusible max. 30 ampères		16	N/A		N/A

Données sur débit d'air
Débit d'air nominal m3/h 2200 5000 9000
Tuyauterie perte de charge stat. max. standard M/C Pa 30 60 80
Tuyauterie perte de charge stat. max. "F" (ventilateur haute pression) M/C Pa		170 140 160
Si équipé d'un capot pivotant et d'un aérotherme :
Tuyauterie perte de charge stat. max. standard M/C Pa 0 N/A
Tuyauterie perte de charge stat. max. "F" (ventilateur haute pression) M/C Pa		140 N/A 80
Données sur débit d'air
Raccordement eau de condensation Raccord de tuyau 22 mm			G 1½“	G 1½“
Dimensions sans emballage
Largeur mm	660		980	1730
Profondeur mm	660		720	1250
Hauteur mm	1313 1435		1600
Poids kg	130		220	497
Divers
Poids agent frigorifique R407c (standard DH) kg	2·5		11·5 14
Niveau de pression sonore	58		66	63

Indication :

1) Données de puissance avec 20^ , 75% h.r. (eau à 26^ ).
2) Température ambiente minimale 0^ pour modèles "X" et 15^ pour modèles "Y".
3) Trotec se réserve le droit d'apporter des changements et modifications.

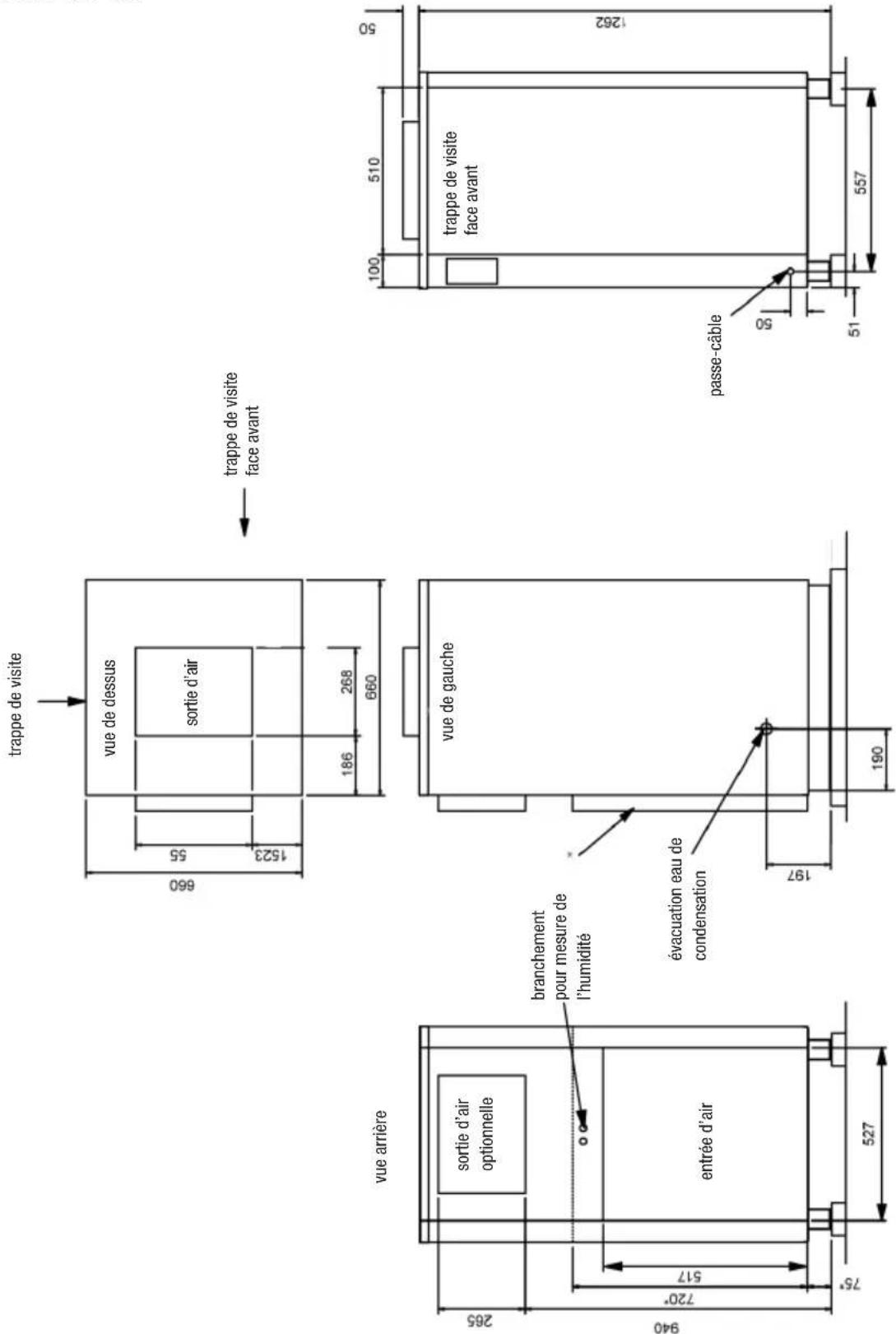

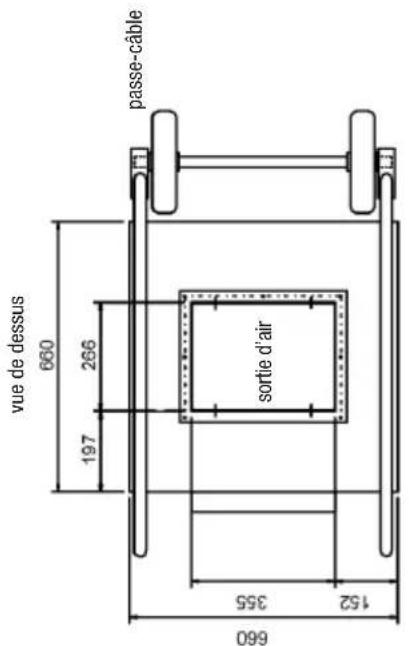

06. schÉmas D'Installation

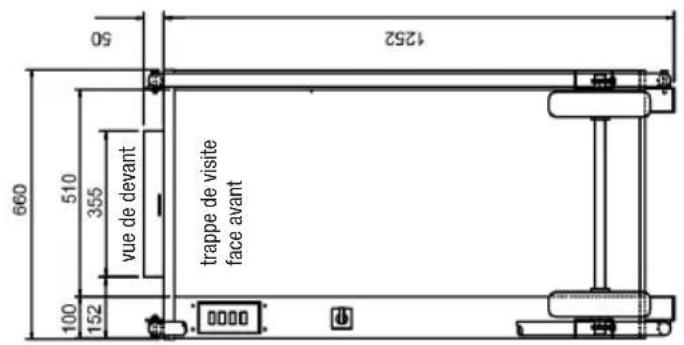

Deshumidificateur DH 150

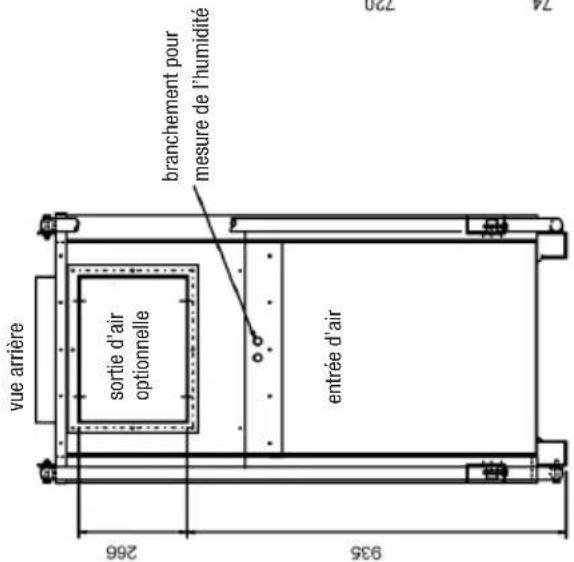

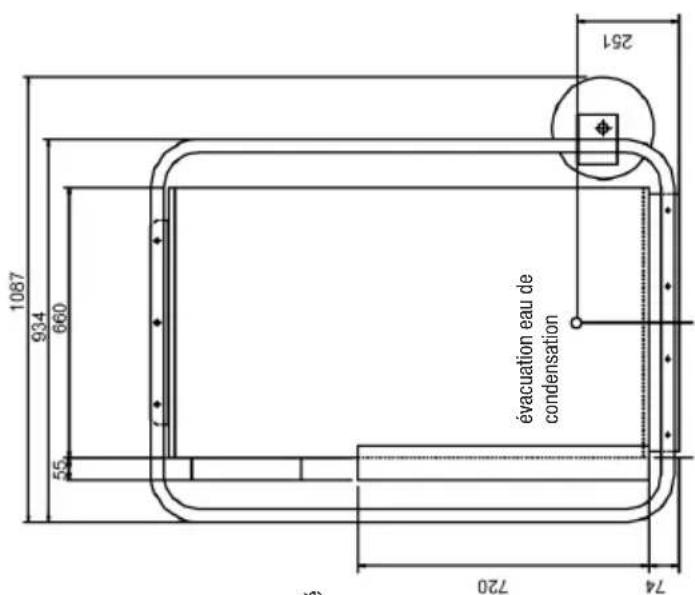

Deshumidificateur DH 150

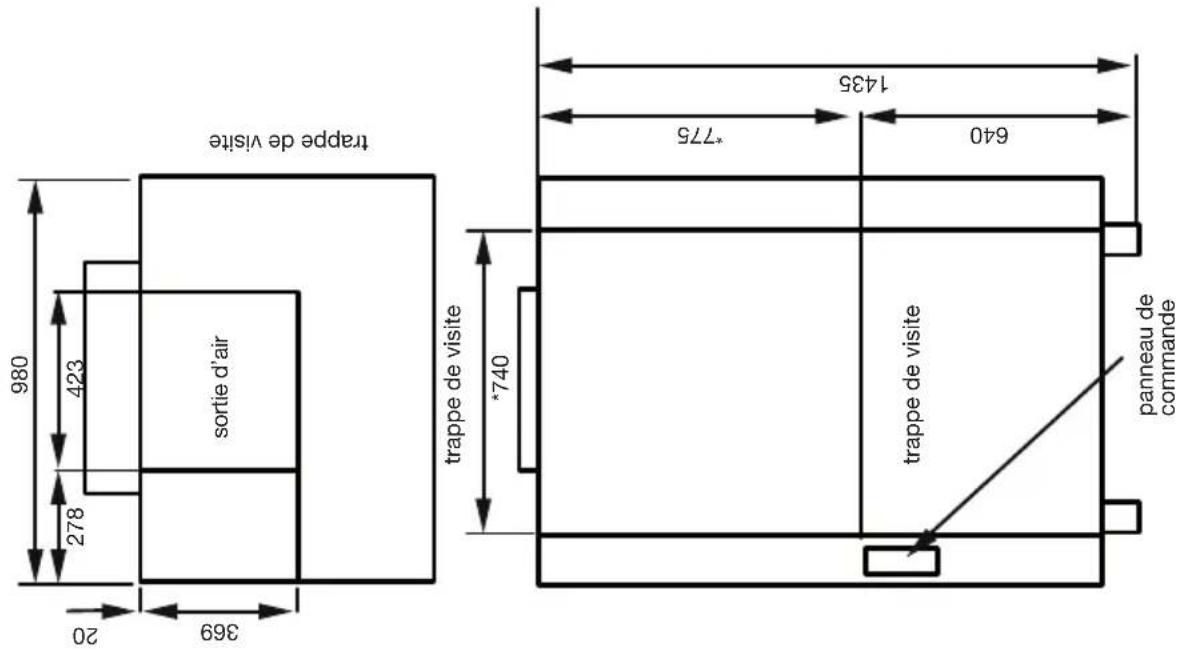

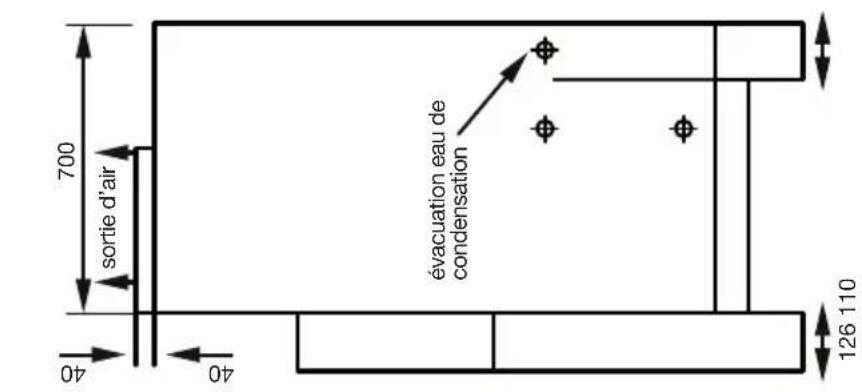

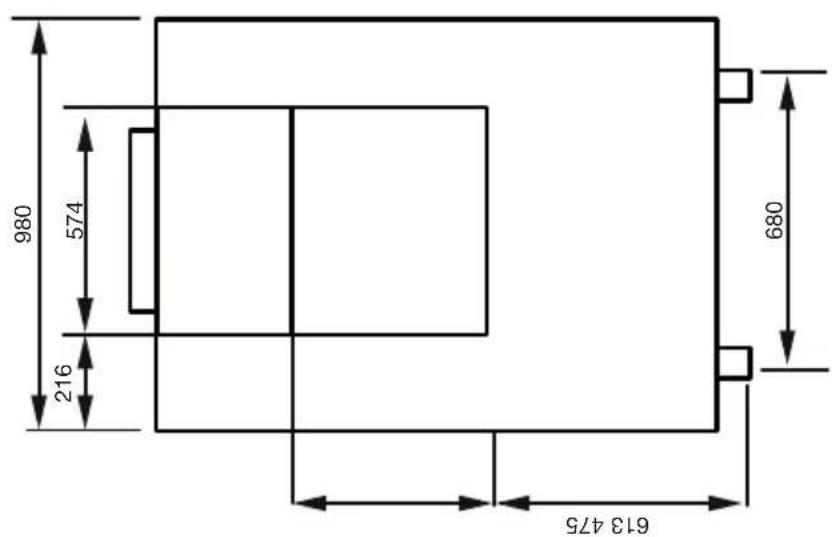

Deshumidificateur DH 300

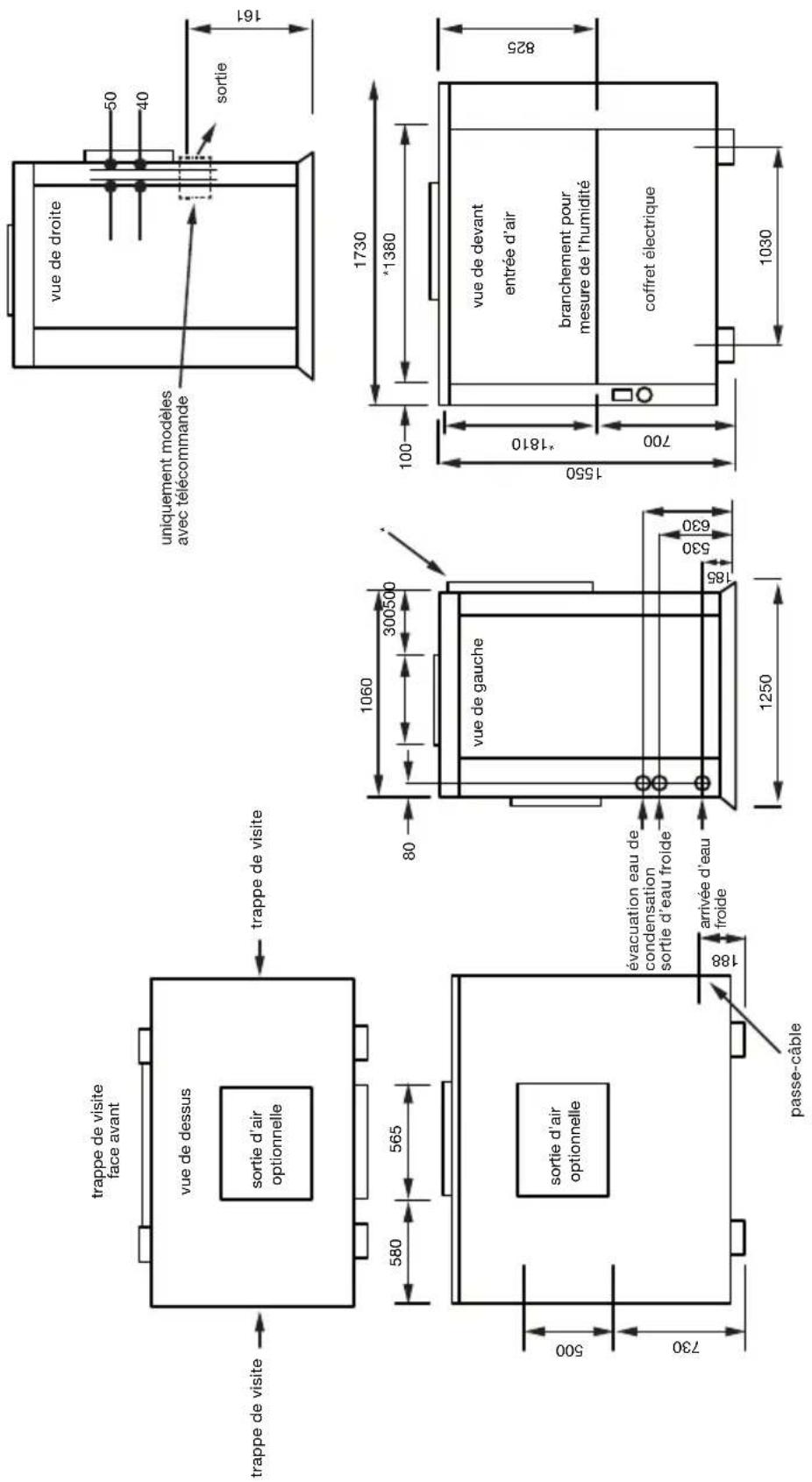

Deshumidificateur DH 600

Indication : les dimensions marquées d'un astérisque(*) concernent l'accessoire bride d'entrée d'air (50 mm de profondeur)

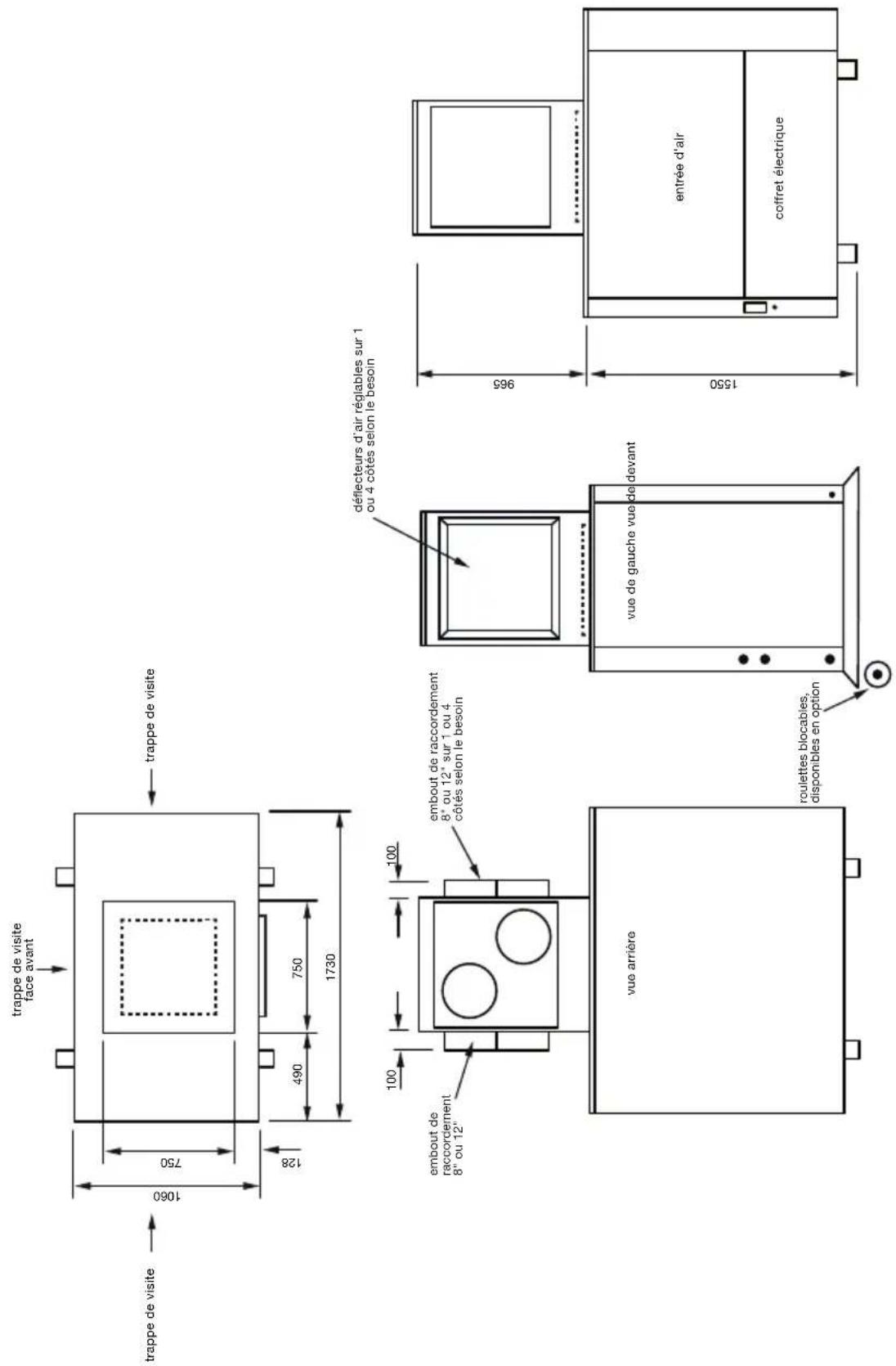

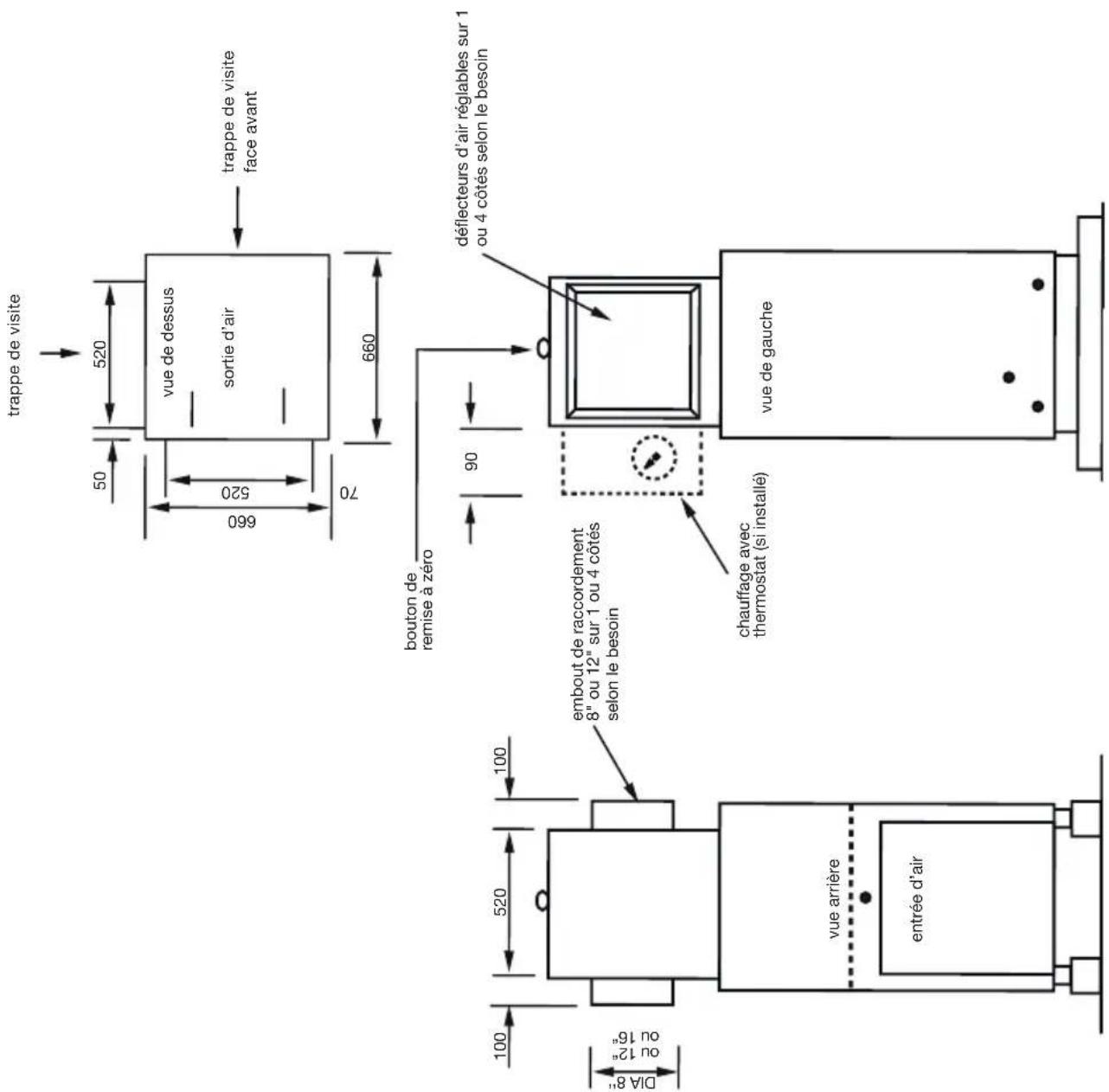

Caisson de soufflage DH 150

Caisson de soufflage DH 600

07. schÉmas ÉlectrIques

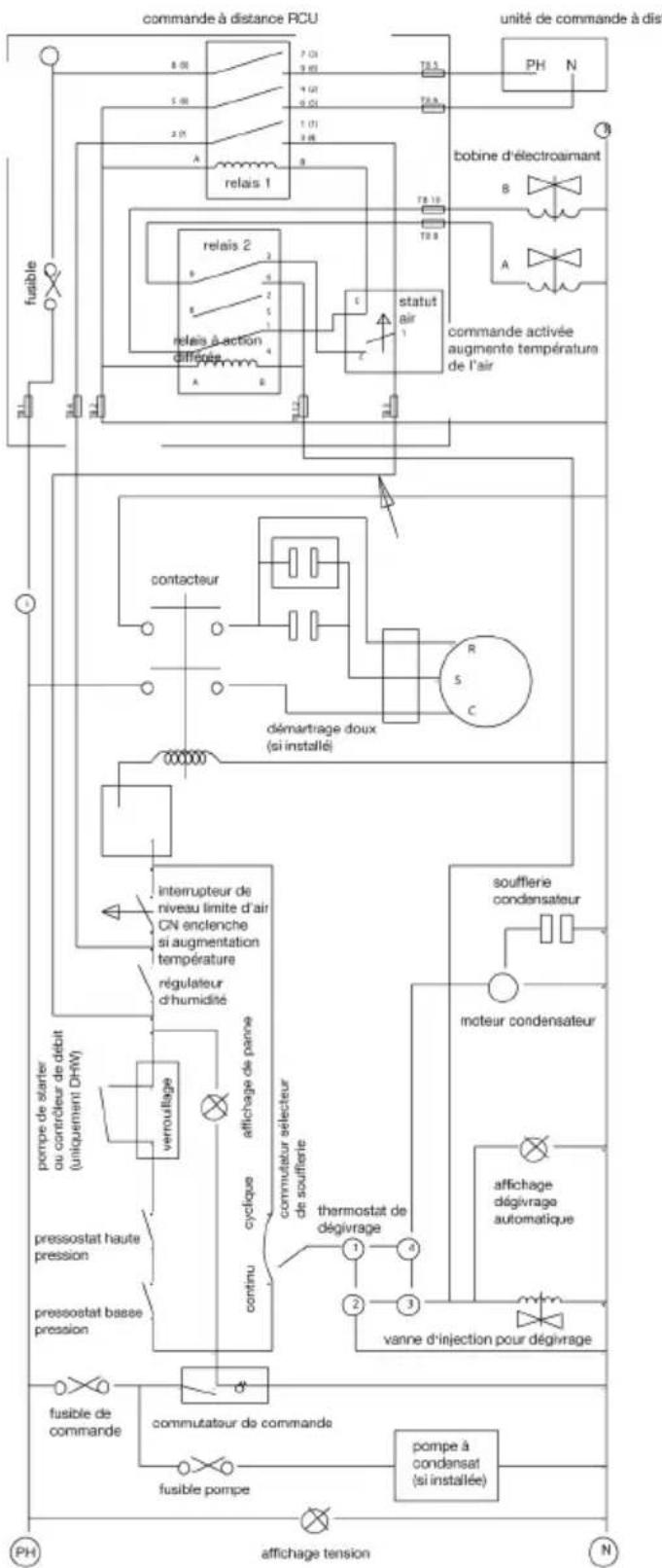

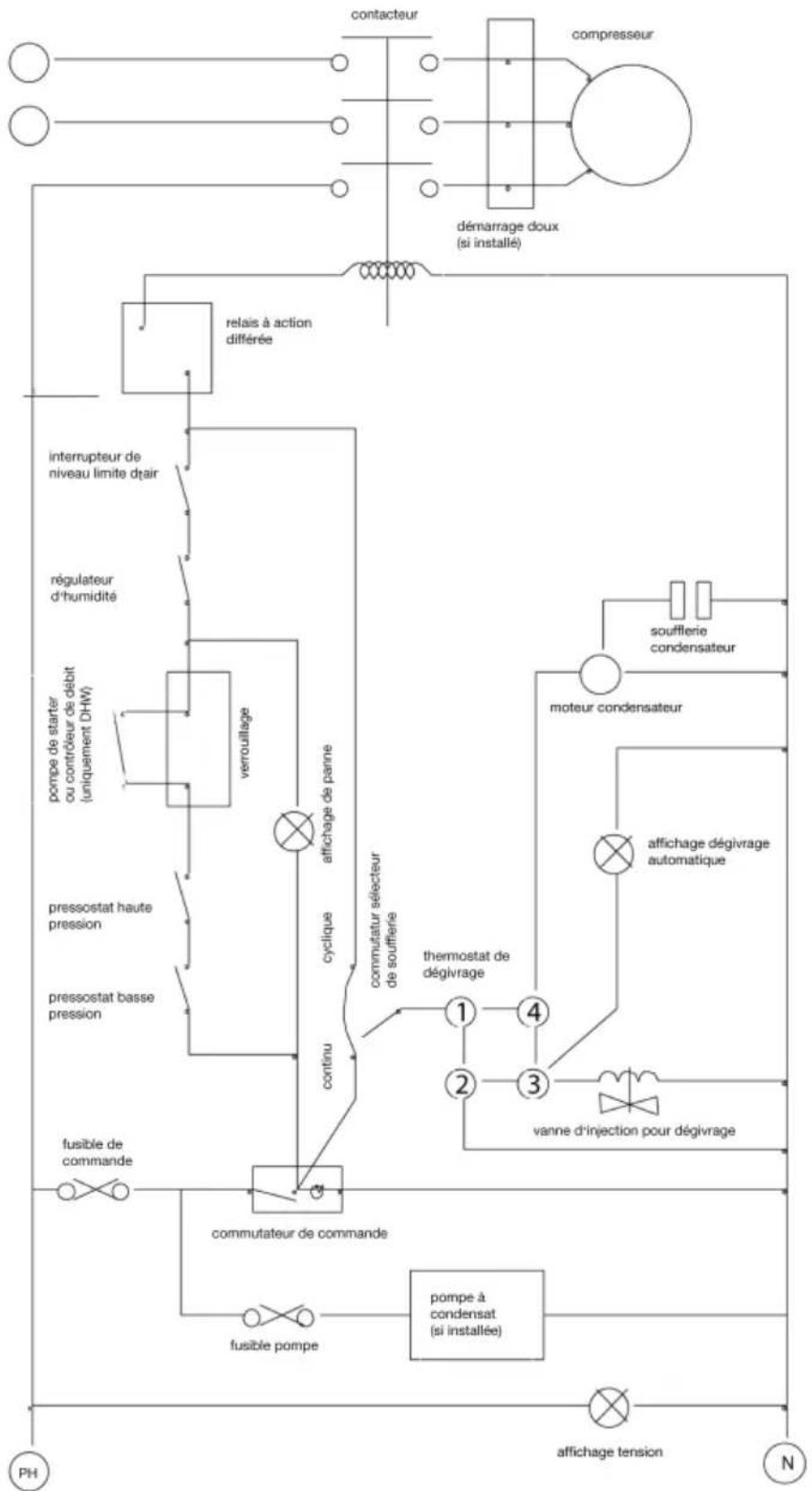

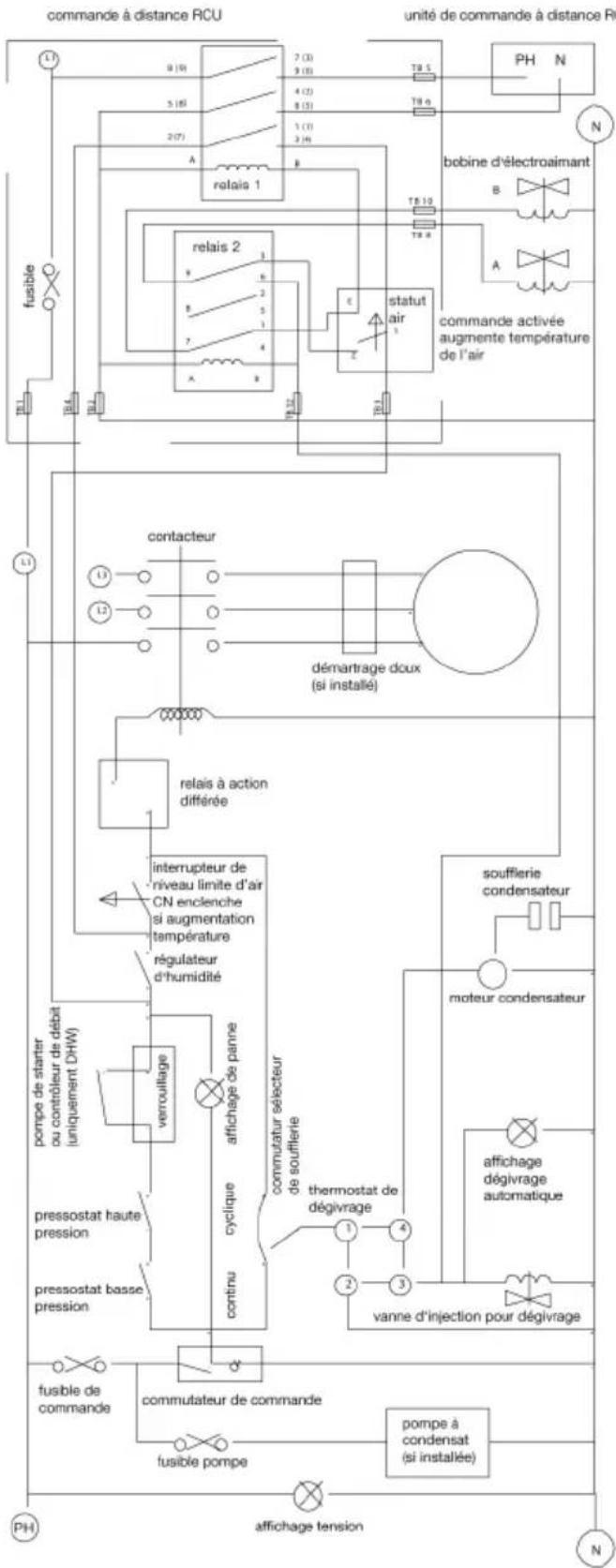

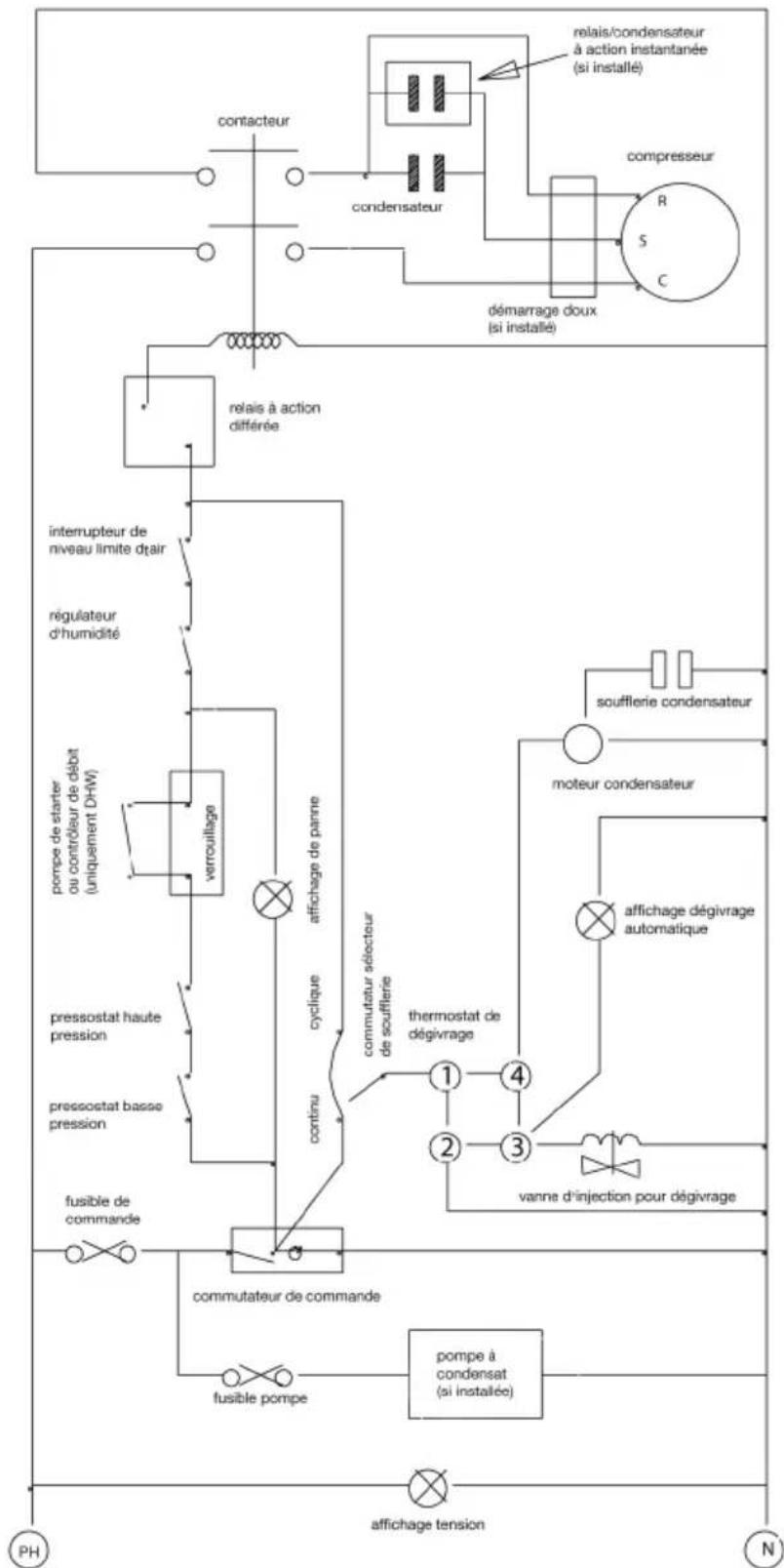

Scheme electrique DH 150

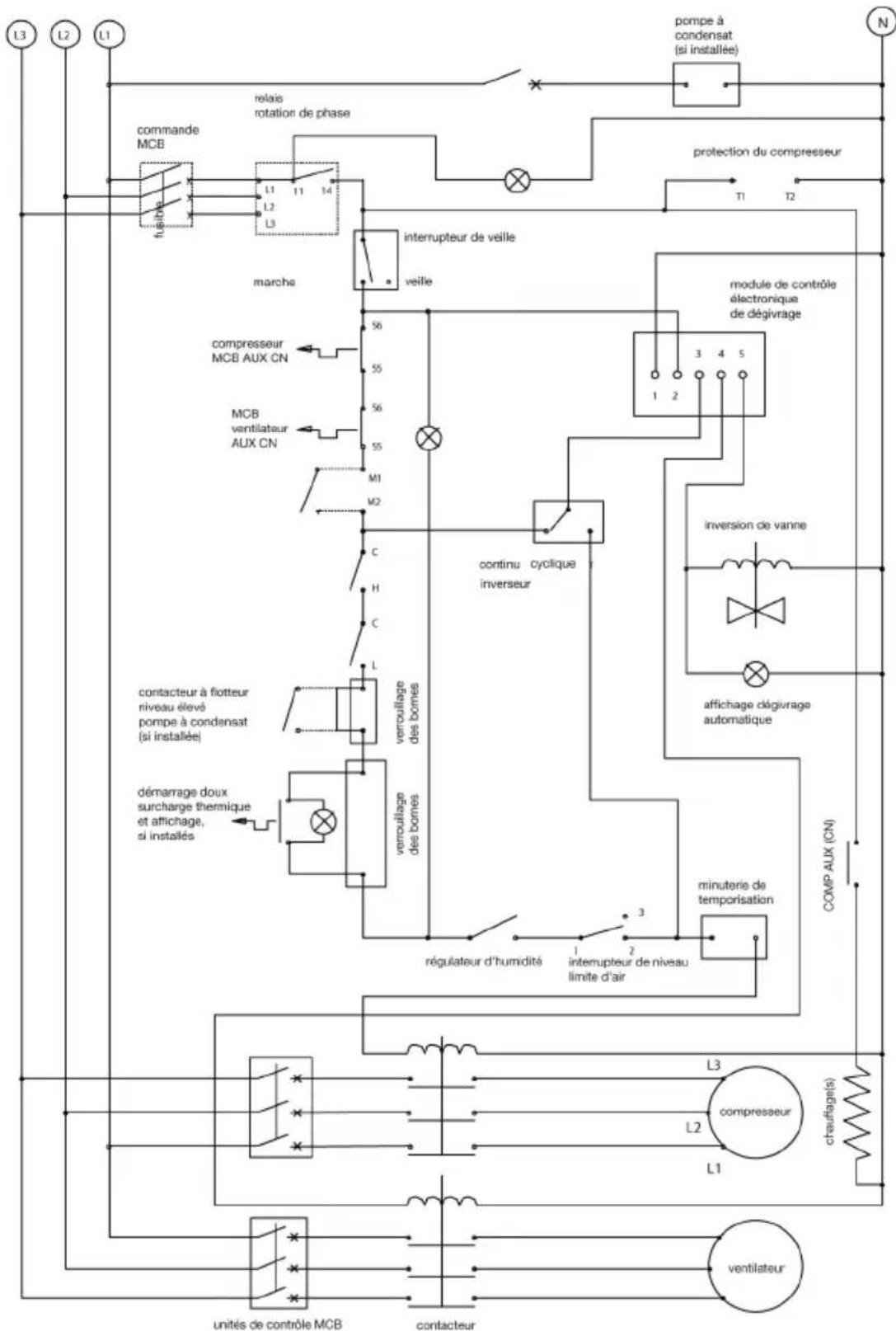

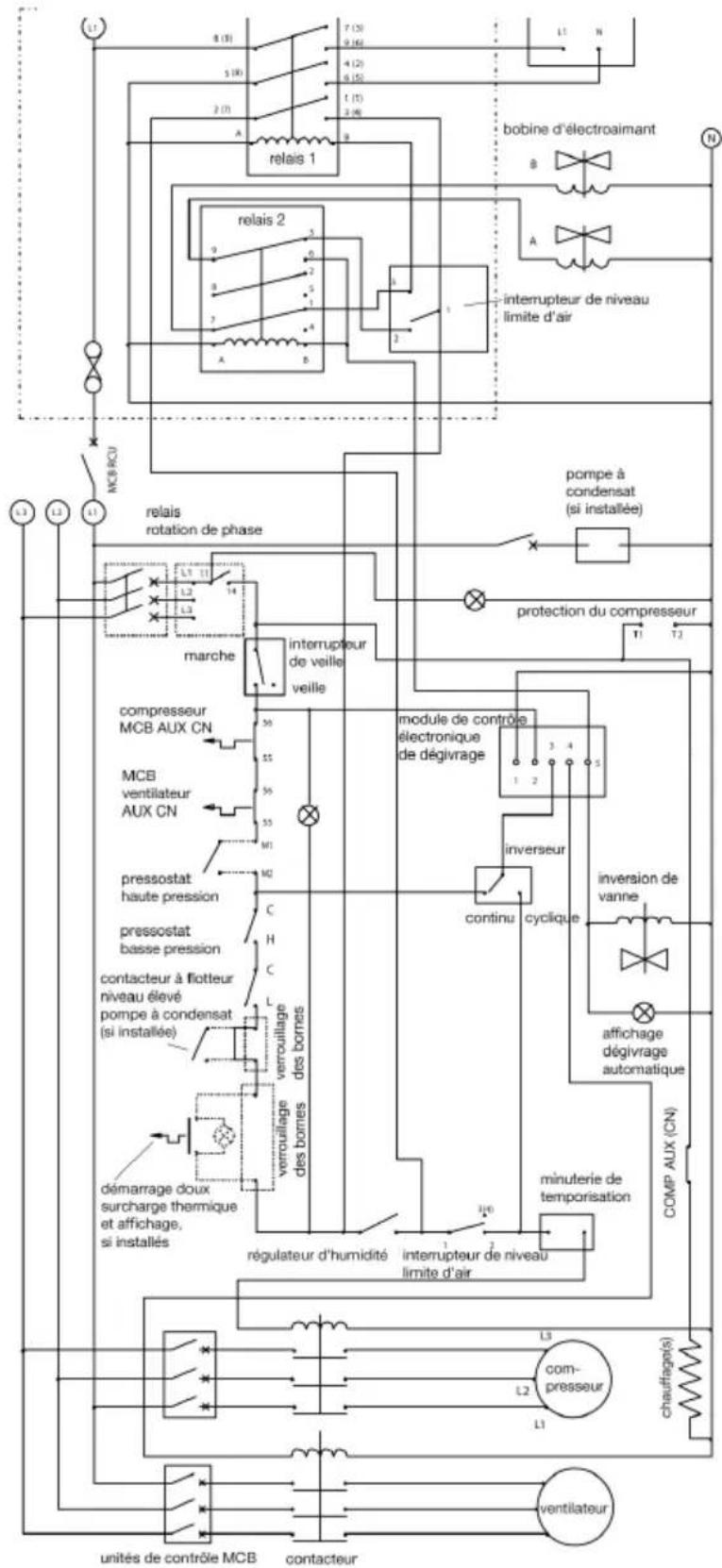

Scheme electrique DH 300

Scheme electrique DH 300

Scheme electrique DH 300

Déclaration de conformité de la CE

GmFROTEK KG

Grebbener Straße 7

D-52525 Heinsberg

Nous déclarons par la présente que les modèles de déshumidificateurs désignés ci-après satisfont aux exigences de base de l'union Européenne de par leur conception, leur construction et leur fabrication.

Remarque importante :

la conformité CE ci-dessus sera invalide si l'appareil est modifié d'une quelconque maniere sans l'accord écrit et explicite de Trotec ou si l'utilisation, l'installation ou la maintenance etc. sont non-conformes.

Modèle : déshumidificateurs d'air

Serie:DH150/300/600

Directives européennes valables : MA-RL 2006/42/EC Directive machines NS-RL 73/23/EEC Directive basse tension EMC-RL 2004/108/EG Directive compatibilité électro-magnétique CEM Directive 2002/96/CE équipe-ments électriques et électro-niques d'équipements électriques et électroniques (2003/108/CE)

Normes appliquées : EN ISO 12100-1:2003, EN ISO 12100-2:2003, EN ISO 13857:2008 EN 60335-1:2002, EN 60335-2-40:2002, EN 55014-1:2006, EN 55014-1:1997+A1:2001+A2:2008, EN 61000-3-2:2006, EN 61000-3-3:2008; EN 61000-4-2:2009; EN 61000-4-4:2004; EN 61000-4-5:2006; EN 61000-4-6:2007; EN 61000-4-11:2004

Heinsberg, le 21 février 2012

Chef de produit

---

TROTEC

TROTEC GmbH & Co. KG • Grebbener Straße 7 • D-52525 Heinsberg

Tel.: [phone] - 400 • Fax: [phone] - 200
