Type de produit	Horloge astronomique électronique 1 canal
Marque	Hager
Modèle	EE180
Alimentation	230 V AC ±15%, 50/60 Hz
Consommation	max. 6 VA
Nombre de canaux	1
Capacité de programmation	56 pas
Précision de marche	±1,5 seconde / 24h
Précision horaire astronomique	±10 minutes
Réserve de marche	Pile au lithium, 5 ans cumulés
Indice de protection	IP20
Température de fonctionnement	-10°C à +55°C
Température de stockage	-20°C à +60°C
Type de sortie	1 contact inverseur libre de potentiel
Pouvoir de coupure max.	16A 250V~ (AC1)
Pouvoir de coupure min.	100 mA 250V~
Fonctions	Mode astronomique et mode expert
Programmation	Par jour ou groupe de jours
Forçages et dérogations	Permanents On/Off, temporaires 15/30/60 min
Clavier verrouillable	Par clé EG004
Raccordement	Bornes à cages, 1-10 mm² rigide
Changement été/hiver	Automatique (Euro, USA, AUS, User, No)
Visualisation	Barregraphe du profil journalier

FOIRE AUX QUESTIONS - EE180 HAGER

Comment régler l’heure et la date sur l’horloge EE180 ?

Appuyez sur menu, sélectionnez le mode Ⓤ avec ok. Utilisez + ou - pour modifier le jour, mois, année, heure et minutes, puis validez chaque champ avec ok.

Comment configurer le mode astronomique avec les coordonnées géographiques ?

Accédez au mode astro via menu puis ok. Réglez la longitude Lo (180°E à 180°W), la latitude LAT (90°N à 90°S), le fuseau horaire Udt (-12h à +12h), puis les corrections RI (lever) et Set (coucher) de -120 à +120 minutes. Activez le mode avec On ☆.

Comment programmer une commutation automatique au lever et coucher du soleil ?

Après avoir configuré les paramètres astronomiques, assurez-vous que le mode astro est activé (symbole ☆ affiché). L’horloge commande automatiquement la sortie en fonction des heures calculées. Vous pouvez ajouter des pas On ou Off supplémentaires en mode programmation.

Comment ajouter des pas de programme personnalisés en mode astronomique ?

En mode prog, sélectionnez le canal (A pour EE180). Choisissez le jour/groupe, puis l’état (On ou Off uniquement en mode astro), l’heure et les minutes. Validez avec ok. La programmation est possible entre les plages Astro Off et Astro On.

Comment utiliser la clé de programmation pour sauvegarder ou copier un programme ?

Introduisez la clé, attendez 2 secondes. Via menu, sélectionnez save (sauvegarder le programme de l’horloge vers la clé) ou load (copier de la clé vers l’horloge). Confirmez avec ok. Le mode < permet de visualiser le contenu de la clé.

Comment effectuer un forçage manuel (On/Off temporaire ou permanent) ?

Sur EE180, appuyez successivement sur - pour le canal A (EE181 : - pour A, + pour B). Les états défilent : dérogation temporaire (clignotant), forçage permanent (fixe), temporaire 15, 30, 60 minutes, puis retour automatique.

Comment verrouiller le clavier pour éviter les modifications ?

Utilisez la clé EG004 pour verrouiller le clavier. Introduisez-la dans le logement prévu. Le déverrouillage se fait de la même manière. Même verrouillé, une remise à zéro totale reste possible.

Comment remettre à zéro le programme ou redémarrer l’horloge ?

Pour effacer le programme, appuyez simultanément sur les touches menu, ok et ←. L’heure et la date sont conservées. Pour redémarrer complètement, appuyez sur -, +, ok et menu en même temps.

Que faire si le message 'no prog' ou 'Error' apparaît avec la clé ?

no prog : la clé est vierge (aucun programme). Error : la clé provient d’une autre horloge. Dans les deux cas, seul le mode save est possible. Le message reste affiché tant que la clé est présente, mais le programme de l’horloge reste actif.

Comment modifier ou supprimer un pas de programme existant ?

Accédez au mode prog puis sélectionnez modif avec + ou -. Faites défiler les pas avec ok. Pour modifier un champ clignotant, utilisez + ou - et validez avec ok. Pour supprimer, sélectionnez l’état (On/Off/On☆/Off☆) et appuyez simultanément sur + et - ; Clear apparaît, validez avec ok.

MODE D'EMPLOI EE180 HAGER

Horloge astronomique électronique 1 canal sur 7 jours + clé de programmation

EE181:

Horloge astronomique électronique 2 canaux sur 7 jours + clé de programmation

Présentation du produit

Les horloges astronomiques EE180 et EE181 sont des horloges de programmation électroniques hebdomadaires permettant de commander automatiquement différentes charges suivant l'heure de lever et de coucher du soleil. Exemples d'applications : éclairage public, enseignes lumineuses, vitrines de magasin, monuments, façades etc.

• L'horloge astronomique EE180 1 canal fonctionne en mode expert ou astronomique:
  En mode astronomique elle est préprogrammée en fonction des heures de lever et de coucher du soleil. Cependant, ce mode vous permettra d'ajouter des pas de programme On et Off afin de personnaliser votre programme.
  En mode expert les ordres de programmation possibles sont: On / Off / On ☆ (= On astronomique) et Off ☆ (= Off astronomique).
• L'horloge astronomique EE181 2 canaux permet d'associer à chaque canal le mode de fonctionnement de votre choix: le mode expert ou le mode astronomique.
  La programmation des paramètres de longitude et de latitude (à l'aide de la carte fournie), suivant la zone géographique de votre projet, permet la commutation automatique du circuit commandé suivant l'heure de lever et de coucher de soleil.
  Vous pourrez à l'aide de la clé fournie sauvegarder votre programmation.

Principales caractéristiques

• Produit livré mis à l'heure et au jour courant.
• Changement automatique d'horaire été/hiver ⚙/※.
• Clé de programmation
• pour les dérogations permanentes,
• pour la copie ou la sauvegarde du programme.
• Programmation par jour ou groupe de jours.
• 56 pas de programme On, Off, On ☆ ou Off ☆
• Mode astronomique 1 ou 2 canaux.
• Forçages permanents On ou Off (fixe).
• Dérogations temporaires On ou Off (clignotante); On ou Off, On 15, On 30, On 60, (fixe).
• Barregraphe de visualisation du profil journalier pour les 2 canaux.
• Possibilité de verrouiller le clavier 🔒.
• Programmable hors tension.

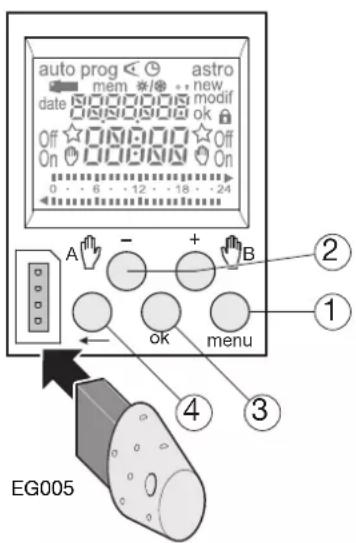

auto prog < @ astro mem */* .new date 000000 modif 000000 ok Off 000000 Off On 000000 On 12 - 18 - 24 A - + B ok menu ① ② ③ ④ EG005

Remise à zéro du programme

Le programme peut être effacé totalement par appui simultané sur les 3 touches suivantes : menu, ok, ← , l'heure et la date sont maintenues.

Redémarrage

Un appui simultané sur les touches -, +, ok, menu permet de redémarrer le produit.

Mise à l'heure et au jour

Changement d'horaire été/hiver

☀/❄

Sélectionner le mode Ⓤ avec menu puis ok. Modifier le jour, le mois, l'année l'heure et les minutes à l'aide de + ou - et ok.

L'horloge propose ensuite les changements d'horaire été/hiver ⚙/※

Sélectionner le type de changement voulu à l'aide de + ou -. Valider avec ok.

Le type de changement dépend de la zone géographique.

Types disponibles :

Type	Début de l'heure d'été	Début de l'heure d'hiver	Zone d'application
Euro *	Dernier dimanche de mars	Dernier dimanche d'octobre	Union européenne
USA	Deuxième dimanche de mars	Premier dimanche de novembre	Amérique du Nord
AUS	Premier dimanche d'octobre	Premier dimanche d'avril	Australie
USER	Date librement programmée	Date librement programmée
No	Pas de changement	Pas de changement

* type par défaut

Le changement intervient toujours entre 2h et 3h du matin.

Lorsque le type USER est choisi :

1. Entrer le jour puis le mois de la date de changement d'heure d'été avec + ou - et ok.
2. Entrer le jour puis le mois de la date de changement d'heure d'hiver avec + ou - et ok.

L'horloge va vérifier à quels jours de quelles semaines correspondent ces dates et appliquera les changements aux mêmes périodes les années suivantes indépendamment de la date.

Configuration du mode astronomique

Il est impératif d'effectuer les réglages suivants dès l'installation de l'horloge en fonction de la situation géographique de votre projet. Afin de définir votre situation géographique précisément vous pouvez vous aider de la carte fournie avec le produit. Ces données permettront à l'horloge de calculer les heures de lever et de coucher de soleil automatiquement.

1. Afin de régler la longitude et la latitude, sélectionner le mode astro à l'aide de menu puis valider avec ok.

1. Régler la longitude "Lo" avec les touches + et - . La plage de réglage s'étend de 180°E (est) à 180°W (ouest), Valider avec ok.

1. Régler la latitude "LAT" avec les touches + et - . La plage de réglage s'étend de 90°N (Nord) à 90°S (Sud). Valider avec ok.

1. Régler le fuseau horaire "Udt" avec les touches + et -: -12h à +12h par rapport au méridien de Greenwich. UDT (= universal day time). Valider avec ok.

Les 2 étapes suivantes vous permettront d'effectuer une correction horaire permanente afin d'affiner l'heure de lever et/ou de coucher du soleil du lieu de votre projet.

La plage de correction possible s'étend de -120 à +120 minutes.

1. Régler la correction horaire de l'heure du lever du soleil "RI" avec les touches + et - puis valider avec ok.

1. Régler la correction horaire de l'heure du coucher du soleil "Set" avec les touches + et -, puis valider avec ok.

1. Activer le mode astro en sélectionnant On ☆ avec + et – puis ok afin que le produit commute le circuit commandé automatiquement suivant les paramètres astronomiques.

2. Pour l'horloge 2 canaux, sélectionner le canal A ou B avec + ou - et valider avec ok. Le symbole ☆ sur l'afficheur principal indique si le canal est en mode astro.

Programmation

La programmation peut se faire par jour ou par groupe de jours. Dans ce cas les consignes sont communes à plusieurs jours.

Les jours : 1 = lundi, 2 = mardi, 3 = mercredi ...7 = dimanche.

1. Sélectionner le mode prog à l'aide de menu puis ok.

2. Sélectionner le canal (A ou B) à l'aide de + ou - puis ok (concerne uniquement l'horloge 2 canaux: EE181). Le nombre de pas de programme libres apparaît pendant quelques instants.

3. Si un programme est déjà existant, new clignote, appuyer sur ok afin de valider ce nouveau pas de programme, sinon passer à 4.

4. Choisir le ou les jours à l'aide de + ou - puis valider avec ok.

5. ok clignote. Valider le groupe de jour à l'aide de la touche ok.

6. ou permet de modifier le groupe de jours si nécessaire.

7. Avec + ou -, choisir l'état de la consigne : On ou Off si vous êtes en mode astronomique automatique, On, Off, On ☆ ou Off ☆ si vous êtes en mode expert.

8. Entrer l'heure de commutation à l'aide de + ou -. Valider avec ok.

9. Entrer les minutes avec + ou -. Valider avec ok. Programmer les autres consignes du groupe de jours en répétant les opérations 3 à 8. Le jour ou groupe de jours peut être modifié, lors de la phase 3 en appuyant sur +, - ou ← . A la fin de la programmation retourner en mode auto avec menu.

Pour établir le programme de l'autre canal, retourner en mode prog et procéder suivant les étapes 2 à 8. Dans ce mode il est également possible de rajouter une consigne au programme établi. Procéder tel que décrit plus haut.

Limite de fonctionnement en mode astronomique

Dans de mode, l'horloge est préprogrammée en fonction des heures de lever et de coucher de soleil.

Il est possible de rajouter des pas d'interruption On et Off afin de personnaliser le programme.

La programmation est impossible entre Astro Off et Astro On.

Programmation impossible 0 h Astro Off Astro On 24 h

Visualisation

A

Pour vérifier le profil journalier mis en place sans risque de modification ou suppression. Sélectionner le mode ◀ à l'aide de menu et ok. Sélectionner le canal (A ou B) à l'aide de + ou - et ok. Le premier pas de lundi s'affiche ainsi que le profil journalier. Deux possibilités pour visualiser :

1. Par appuis sur + ou -: passage d'un jour à l'autre. Dans ce cas seul le premier pas du jour est affiché ainsi que le profil journalier.
2. Par appui sur ok : tous les pas de chaque jour défilent les uns après les autres.

Modification ou suppression d'un pas de programme : prog modif

Sélectionner le mode prog avec menu et ok. Sélectionner le canal (A ou B) à l'aide de + ou - et ok. Sélectionner le mode modif avec + ou -. Valider avec ok. Le nombre de pas de programme restant apparaît pendant quelques instants.

Le premier pas du premier jour ou groupe de jour apparaît.

Par appuis successifs sur ok faire défiler un à un tous les pas programmés.

Tout champ qui clignote (état, heure, minute) peut être modifié à l'aide de + ou -, puis validé avec ok. Lorsque le curseur est positionné sur ok situé derrière le groupe de jour, vous pouvez faire défiler les jours ou groupes de jours pour aller directement, avec + ou -, à celui qui doit être modifié.

Pour supprimer un pas de programme : sélectionner l'état du canal (On, Off, On ☆ ou Off ☆), appuyer simultanément sur + et -. Clear apparaît à l'écran. Valider avec ok.

Clé

Dès que la clé est présente sur l'horloge, apparaît à l'écran.

Deux types de fonctionnements :

A. Dérogation permanente :

Introduire la clé dans l'horloge.

Après 10 secondes, le programme contenu dans la clé sera exécuté sans effacer celui présent dans l'appareil. Dès que la clé est retirée, le programme de l'horloge est à nouveau valide.

B. Copie (load) / Sauvegarde (save):

La clé permet de sauvegarder un programme contenu dans l'horloge.

Il est également possible de copier le contenu (programme + réglages Astro) de la clé vers l'horloge.

1. Introduire la clé, attendre 2 sec.

2. A l'aide de menu, sélectionner le mode : save pour sauvegarder un programme contenu dans le produit, load pour charger le programme de la clé dans l'horloge,

< pour vérifier le programme contenu dans la clé.

1. Valider le choix retenu avec ok.

2. Pour save et load reconfirmer avec ok.

Les messages d'erreurs suivants peuvent apparaître à l'écran :

no prog : la clé est vierge, elle ne contient aucun programme.

Error : la clé est celle d'une autre horloge.

Dans ces deux cas :

- Seul le mode save est possible.

- Le message d'erreur reste affiché aussi longtemps que la clé est présente, mais c'est le programme de l'horloge qui est exécuté.

Forçage - Dérogation

EE180: par appuis successifs sur - pour le canal A EE181: par appuis successifs sur - pour le canal A et sur + pour le canal B.

Si l'état de la sortie est On :

1* appui : dérogation temporaire. Off et clignotent. Le retour en mode automatique se fera au prochain pas de programme.

2ème appui : forçage permanent. On et 📋 sont fixes. Ce forçage doit être annulé manuellement

3ème appui : forçage temporaire 15 minutes. On, Ⓞ et 15 sont fixes. Le retour en mode automatique se fera après l'écoulement des 15 minutes.

4ème appui : forçage temporaire 30 minutes. On, et 30 sont fixes. Le retour en mode automatique se fera après l'écoulement des 30 minutes.

5ème appui : forçage temporaire 60 minutes. On, et ⏻ et 60 sont fixes. Le retour en mode automatique se fera après l'écoulement des 60 minutes.

6ème appui : forçage permanent. Off et 📋 sont fixes. Ce forçage doit être annulé manuellement.

7ème appui : retour en mode automatique.

Verrouillage

Pour éviter toute manipulation intempestive, le clavier de l'horloge peut être verrouillé à l'aide d'une clé EG004.

Le déblocage s'effectue de la même manière. La remise à zéro totale du produit reste possible en cas de verrouillage du clavier.

Spécifications techniques

Caractéristiques électriques

• Tension d'alimentation: 230 V AC ± 15%
  ● Fréquence : 50/60 Hz
• Consommation : max. 6 VA à 50 Hz
• Sortie EE180 : 1 contact inverseur libre de potentiel
• Sortie EE181 : 2 contacts inverseurs libres de potentiel
• Pouvoir de coupure max.

AC1 μ16A 250 V\~ Cos φ = 0,6 μ10A 250 V\~ Lampes à incandescence 2300 W Lampes halogène 230 V 2300 W Tubes fluorescents compensés // (max. 45 μF) 400 W Tubes fluorescents non compensés, compensés en série 1000 W Lampes fluo compact 500 W

- Pouvoir de coupure min. AC1 100 mA 250 V\~

- Isolation galvanique entre alimentation et sortie < 4 kV

Caractéristiques fonctionnelles

• Capacité de programmation : 56 pas à répartir sur les 2 canaux.
• Temps mini entre 2 pas : 1 minute
• Précision de marche : ± 1,5 sec / 24h
• Précision horaire astronomique : ± 10 minutes
• Réserve de marche : pile au lithium cumul de 5 ans de coupure secteur.
• Le produit se met à l'état de veille (afficheur éteint) en cas d'absence de tension. Il revient en mode auto 1s. dès retour de la tension. Hors tension, l'affichage s'active lors de l'appui sur une touche. Il se remet en veille 1 min. après le dernier appui.
• Indice de protection : IP 20 Les produits doivent être protégés conformément aux normes NFC 15 100 et/ou IEC 60 364-1

Environnement

- T° de fonctionnement: -10 °C à +55 °C

- T° stockage : -20 °C à +60 °C

Raccordement par bornes à cages

- Capacité souple : 1 à 6 mm ^2

- Capacité rigide : 1,5 à 10 mm ^2

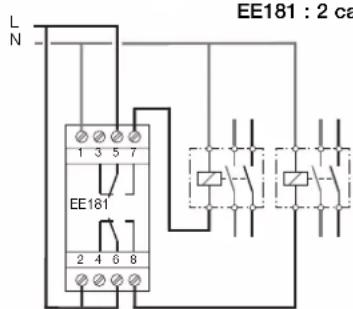

Schémas de raccordement:

L/+ N/- EE180 : 1 canal 1 3 5 7 EE180 2 4 6 8

L N EE181 : 2 ca 1 3 5 7 EE181 2 4 6 8
