MODE D'EMPLOI AV7IX AVINTAGE

Cave à vin de service

NOTICE d'utilisation

AV7X(-IX) - AV21SX(-IX) - AV51SX(-IX) - PRO51C - AV53CDZ - CV52IXDZ - AV41SXDP(-IX) - AV54SXDZ(-IX)

GB - USE INSTRUCTIONS

NL-HANDLEIDING

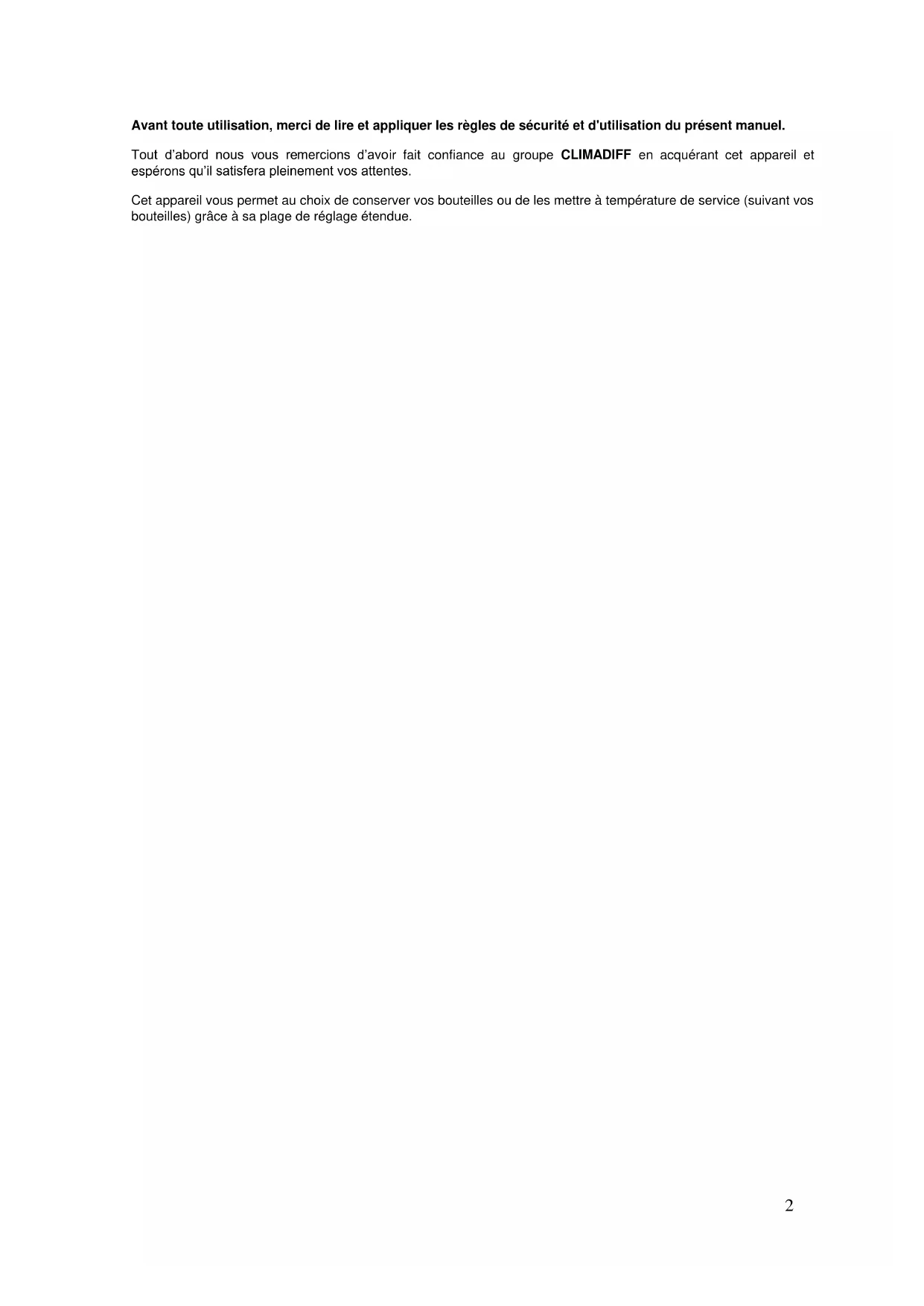

Avant toute utilisation, merci de lire et appliquer les règles de sécurité et d'utilisation du présent manuel.

Tout d'abord nous vous remercions d'avoir fait confiance au groupe CLIMADIFF en acquérant cet appareil et espérons qu'il satisfera pleinement vos attentes.

Cet appareil vous permet au besoin de conserver vos bouteilles ou de les mettre à température de service (suivant vos bouteilles) grâce à sa plage de réglage étendue.

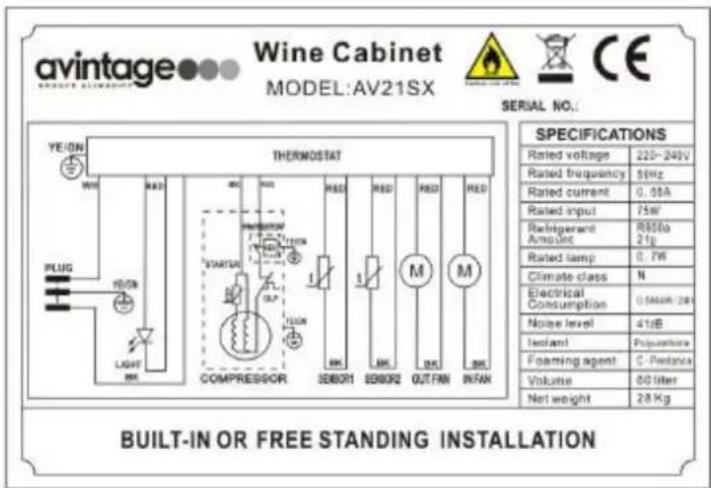

Ci-dessous l'exemple d'une plaque signalétique :

La plaque signalétique collée à l'intérieur ou à l'arrière de l'appareil (selon modèle) comporte toutes les informations spécifiques à votre armoire à vin.

Nous vous conseillons de noter son numéro de série sur ce livre de retard avant son installation, pour vous y référer si nécessaire ultérieurement (intervention technique, demande d'assistance...)

En effet, une fois l'armoire installée et chargée, son accès y est plus compliqué.

ATTENTION : Aucune assistance ne pourrait vous être donnée sans ces informations.

Consignes generales de securite

Lisez attentivement les indications portées dans ce manuel avant la mise en service de votre cave. Conservez-le soigneusement pour vous y référer ultérieurement en cas de besoin.

D'une manière générale, la maintenance de votre appareil doit être réalisée par un professionnel qualifié.

Cet appareil est exclusivement réservé à un usage domestique et à la mise en température de vin ou autres boissons si vous le désirez. En aucun cas il n'est destiné à conserver de la nourriture.

Assurez-vous que le voltage et la tension de votre installation électrique correspondent bien aux indications portées sur la plaque signalétique de votre appareil qui doit être raccordé à un système avec mise à la terre homologuée. Les réparations ou raccordements incorrects entraînent des dangers. Faites vérifier vos installations électriques par un professionnel en cas de doute sur celles-ci.

Cette unité doit être correctement branchée sur une prise de terre pour votre sécurité. Ne coupez, ni ne retirez en aucun cas le fil de terre du cordon fourni.

Pour des raisons de sécurité, n'utilisez pas de rallonge électrique.

Si votre appareil est endommagé (choc important) ou a subi un sinistre quelconque (surtension due à la foudre, inondation, incendie), celui-ci peut s'avérer dangereux. Débranchez la fiche d'alimentation et faites contrôler l'appareil par un réparateur professionnel agréé.

Afin d'éviter tout danger, ne remplacez pas vous-même le cordon d'alimentation s'il est endommagé. Adressez-vous à votre revendeur, à un centre agréé ou un réparateur professionnel.

Cet appareil doit être positionné de manière à ce que la prise d'alimentation soit accessible. Ne déplacez pas l'appareil une fois plein, vous risquez de déformer irrémédiablement le corps de l'appareil. Les parties électriques ne doivent pas être directement accessibles.

Tenez éloigné les enfants de l'appareil. - N'utilisez pas cet appareil à l'extérieur.

Dans le cas d'écoulement accidentel de liquide (bouteille cassée ou autres) sur les organes électriques (moteur et autres), débranchez aussi la fiche d'alimentation.

Pour éviter tout risque d'incendie, d'électrocution ou de blessure, n'immergez pas le cordon, la prise ou l'appareil dans de l'eau ou tout autre liquide. Ne manipulez pas l'appareil avec les mains humides.

Conservez l'appareil éloigné de toute source de chaleur et non exposé directement aux rayons du soleil.

Ne laissez pas le cordon pendre d'une table ou être en contact avec des parties coupantes ou chaudes.

Ne tirez pas sur le cordon pour débrancher la prise, mais saisissez la fiche et tirez-dessus.

Assurez-vous que l'endroit où est posée votre appareil peut supporter le poids de celle-ci une fois chargée (1 bouteille de 75cl est environ égale à 1.3kg).

Votre cave doit être placée sur une surface plane. Si vous devez la placer sur un tapis ou de la moquette, insérez un support dessous.

Cet appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) dont les capacités physiques, sensorielles ou intellectuelles sont réduites, ou par des personnes manquant d'expérience ou de connaissances, à moins que celles-ci ne soient sous surveillance ou qu'elles aient reçu des instructions quant à l'utilisation de l'appareil par une personne responsable de leur sécurité.

Veiller à ce que les enfants ne jouent pas avec cet appareil. Des appareils abandonnés sont toujours dangereux.

Débranchez l'appareil avant toute intervention d'entretien ou de nettoyage (déconnectez la fiche d'alimentation ou le coupe-circuit correspondant selon modèle.)

Ne nettoyez jamais l'appareil avec des produits inflammables.

Ne stockez ou ne vaporisez aucun gaz ou liquide inflammable à proximité de l'appareil.

Avant de jeter votre cave à vin dans un endroit prévu pour le recyclage, enlevez la porte, laissez les clayettes en place de manière à ce qu'il soit difficile aux enfants de rentrer à l'intérieur.

En cas de non-respect des consignes de branchement ou d'utilisation, la responsabilité de Climadiff ne saurait être mise en cause quant aux avaries en résultant.

Instructions de sécurité

Attention: Ne pas utiliser de dispositifs mécaniques ou d'autres moyens pour accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant.

Attention: N'obstruer aucune grille de ventilation de l'appareil.

Attention: Ne pas stocker de substances explosives comme les bombes d'aérosol avec un propulseur inflammable dans cet appareil.

Attention: Ne pas endommager le circuit frigorifique de l'appareil.

Attention: Les unités de réfrigération fonctionnant avec de l'isobutane (R600a) ne peuvent être placées dans une zone avec des sources d'ignition (par exemple, démonté contacts électriques ou lorsque le fluide frigorigène pourrait s'accumuler en cas de fuite). Le type de fluide frigorigène est indiqué sur la plaque signalétique de l'armoire.

Attention: Ne pas utiliser d'appareils électriques dans les compartiments de stockage des aliments de l'appareil, sauf si elles sont du type recommandé par le fabricant.

Cet appareil est conforme aux exigences des directives européennes suivantes :

Avant d'utiliser votre cave à vin

• Enlevez l'emballage extérieur et intérieur.
• Avant de connecter la cave à la prise électrique, laissez-la en position debout pendant 24 heures. Ceci réduit la possibilité de dysfonctionnement du circuit frigorifique dû au transport.
• Nettoyer l'intérieur à l'aide d'un chiffon doux et d'eau tiède.

Utilisation de votre cave à vin :

Votre cave à vin doit être placée dans une pièce dont la température ambiante se situe dans une plage comprise entre + 16 et + 32° Celsius.

Si la température ambience est inférieure ou supérieure, les performances de votre appareil peuvent en être affectées et les températures de 5 à degrés peuvent ne pas être atteintes.

Installation de votre cave à vin

• Cette cave est conçue pour être installée en "pose libre" ou "encastrée"
• Placez la cave dans un endroit assez résistant pour supporter le poids en charge pleine. Pour la mise à niveau, ajustez la hauteur des pieds réglables au-dessous de la cave.
• Pour obtenir le meilleur de votre appareil, avec la plus faible consommation d'énergie, ne placez pas votre appareil près d'une source de chaleur (chauffage, cuisinière...), ne l'expose pas directement aux rayons du soleil et ne le mettez pas non plus dans un local trop froid.
• Branchez la cave à une prise unique, laissez un espace de 10 cm entre l'arrière de la cave et le mur. Veillez à la caler parfaitement et à ajuster l'horizontalité de votre cave à vin. (L'utilisation d'un niveau à bulles est conseillée.) Ceci évitera tout mouvement du à l'instabilité, générateur de bruit et de vibrations et assurera la parfaite herméticité de la porte.

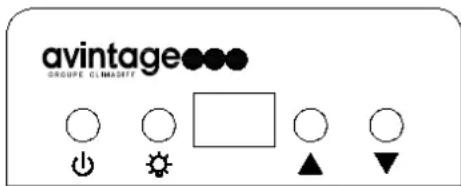

AV7X(-IX)

• "Button

Bouton de contrôle de la lumière

" ”Button

Bouton Marche/Arrêt

• "DISPLAY"

Afficheur électronique de la température

• “▲Button

Bouton de réglage de la température +.

• “▼Button

Bouton de réglage de la température -

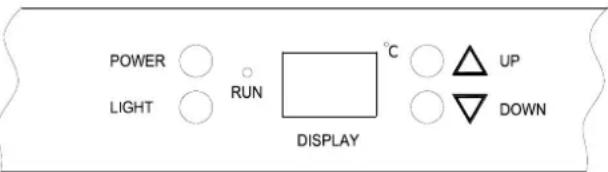

AV21SX(-IX)/AV51SX(-IX)/PRO51C/AV41SXDP(-IX)

“RUN”

Indicateur de mise sous tension

"LIGHT"Button

Bouton de contrôle de la lumière

• "POWER" Button

Bouton Marche/Arrêt

• "DISPLAY"

Afficheur électronique de la température

"UP" Button

Bouton de réglage de la température +.

"DOWN" Button

Bouton de réglage de la température -

• Vous pouvezCHOISIR LA TEMPERATURE QUE VOUS SOUTHAITEZ dans le compartment en pressant les touches "▲ /▼". La temperature que vous souhaitez programme augmentera/diminuera de 1°C à chaque pression sur les boutons.

La température peut être entre 5 et 18°C. Une fois sélectionnée, l'afficheur clignotera environ 5s avant d'indiquer la température interne instantanée de la cave. À tout moment, la température de réglage est visible en appuyant 5 s sur les touches de sélection de température.

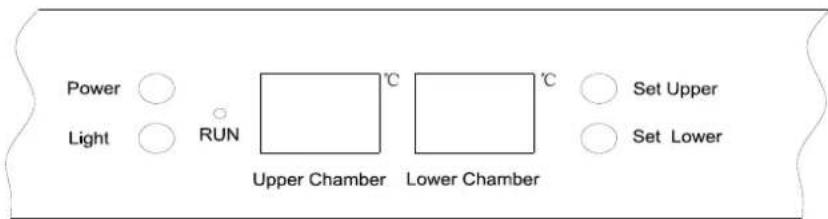

AV53CDZ/CV52IXDZ/AV54SXDZ(-IX)

Light Bouton de contrôle de la lumière RUN Indicateur de mise sous tension Power Bouton Marche/Arrêt (maintenir appuyé 3s) - "Set Upper" Button Bouton de réglage de la température pour le compartiment supérieur. - "Set Lower" Button Bouton de réglage de la température pour le compartiment inférieur - "Upper Chamber" Afficheur électronique du compartiment supérieur - "Lower Chamber" Afficheur électronique du compartiment inférieur.

Appuyez sur "Set Upper" pour régler la température du compartmentement supérieur. L'afficheur relatif au compartmentement se met alors à clignoter et chaque pression vous permet de faire varier la température de 1°C. Une fois la température de réglage la plus BASSE atteinte 5°C, l'afficheur se repositionne automatiquement sur la température de réglage la plus elevée 10°C. Une fois sélectionnée, l'afficheur clignotera environ 5s avant d'indiquer la température interne instantanée de la cave. A tout moment, la température de réglage est visible en appuyant 5 s sur les touches de sélection de température.

Appuyez sur "Set Lower" pour régler la température du compartment inférieur. L'afficheur relatif au comportement se met alors à clignoter et chaque pression vous permet de faire varier la température de 1°C. Une fois la température de réglage la plus BASSE atteinte 10°C, l'afficheur se repositionne automatiquement sur la température de réglage la plus ÉLEVée 18°C. Une fois sélectionnée, l'afficheur clignotera environ 5s avant d'indiquer la température interne instantanée de la cave. A tout moment, la température de réglage est visible en appuyant 5 s sur les touches de Sélection de température.

Dans le cas d'une coupure de courant, toutes les températures précédemment choisies seront effacées et chaque compartiment reviendra par défaut à la valeur de température préprogrammée d'usine, soit pour le compartiment haut et 12°C pour le compartiment bas.

À tout moment, la température de réglage est visible en appuyant 5 s sur les touches de sélection de température.

Le système de climatisation

Selon l'avis des spécialistes, la tempéature ideale de conservation des vins se situe autour de 12°C, dans une fourchette de à 14°C. Ne pas confondre avec la tempéature de service, qui elle varie selon la spécifique de chaque type de vin de 5 à 18°C.

Il est surtout important d'éviter les variations brutes de température. Conçu par des spécialistes, pour des connophiles, cet appareil, contrairement au simple réfrigérateur, prend en compte la sensibilité des grands crus aux variations brutes de températures en assurant un contrôle fin d'une température moyenne constante.

Le système anti-vibrations :

Le compresseur frigorifique est équipé d'amortisseurs spéciaux (les silent-blocks) et la cuve intérieure est isolée de la carrosserie par une épaisse couche de mousse de polyuréthane. Ces caractéristiques permettent d'éviter la transmission de vibrations à vos vins.

Le système d'humidification :

Cet appareil est équipé d'un bac (selon modèle) qui maintient un niveau correct d'humidité. Si l'humidité est trop basse, remplissez le niveau du réservoir aux 3/4 de sa capacité. Vérifiez l'eau de temps en temps et ajoutez de l'eau si nécessaire. Veillez à ce que le bac contienne toujours de l'eau.

Conçu par des spécialistes pour des oenophiles, Climadiff a donc pris en compte la sensibilité des bouchons à une humidité ambiance trop BASSE. C'est pourquoi le bac est à placer sur la clayette sous le ventilateur situé au fond afin d'apporter une humidité minimale. Attention à contrôler le niveau d'eau si vous stockez vos vins sur une longue période et que vous ne dédiez pas l'appareil à leur mise à température de service uniquement (avec des rotations rapides de vos bouteilles).

Le système anti-uv :

La lumière accélère le vieillissement de vos vins. Dans nos caves à portes pleines, vos vins sont naturellement à l'abri, sous réserve bien entendu d'ouvertures pas trop fréquentes. Ce modèle à porte verre a fait l'objet d'un traitement particulier, qui filtre les rayons ultra-violets néfastes ; vos vins sont donc parfaitement à l'abri.

Dégivrage :

Votre appareil est equipped d'un cycle automatique de dégivrage. Pendant l'arrêt du cycle de refroidissement, les surfaces réfrigérées de l'appareil dégivrent automatiquement. L'eau de dégivrage ainsi recueillie est évacuée vers un bac d'évaporation des condensas qui est situé à l'arrière de l'appareil près du compresseur. La chaleur produite par le compresseur évapore ensuite les condensas recueillis dans le bac.

Clayettes

Pour éviter d'endommager le joint de la porte, assurez-vous que la porte soit bien ouverte avant de tirer les clayettes pour mettre ou enlever les bouteilles. Pour un accès plus simple aux contenants des clayettes, vous devez faire glisser la clayette vers l'extérieur d'environ 1/3 ; cependant, elles sont conçues avec une butée d'arrêt de chaque côté pour éviter que les bouteilles ne tombent. - Pourzheimer ou positionner les clayettes, inclinez la clayette comme indiqué sur le schéma et tirez ou poussez selon les cas.

AV41SXDP(-IX)

Placez les clayettes aux emplacements adaptés.

a. boîte en carton de pièces de rechange

b. petite clayette c. grande clayette

1. Avec avoir retiré l'emballage, sortez le carton contenant les pièces de rechange de l'appareil.
2. 4 petites clayettes (b) sont présentes dans le compartiment de gauche. Retirez les deux clayettes inférieures.

Dans le compartiment de droite, on peut trouver 4 grandes clayettes (c). Retirez les deux clayettes supérieures.

1. La position des petites et grandes clayettes doit alors être inversée (fig. 2). Dans chaque compartiment, placez deux petites clayettes en haut et deux grandes clayettes en bas.
2. Une fois les clayettes correctement positionnées, votre cave à vin peut être utilisée conformément aux instructions figurant dans le manuel d'utilisation.

La sécurité renforcée :

Cette gamme d'appareils étant destinée au stockage d'objets de valeur, nous avons pris soin de sélectionner des composants de qualité et de concevoir des techniques de fabrication propres à assurer une sécurité optimale de fonctionnement.

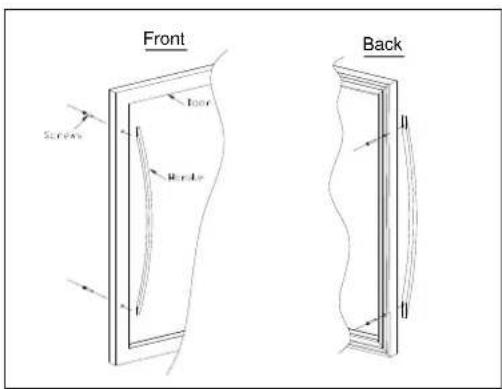

Installation de la poignée:

Votre appareil est équipéd d'une poignée en acier inoxydable. Pour l'installer, vissez-la simplement sur la porte avec les vis fournies, suivant le schéma ci-dessous en ayant préalablement retiré le joint magnétique.

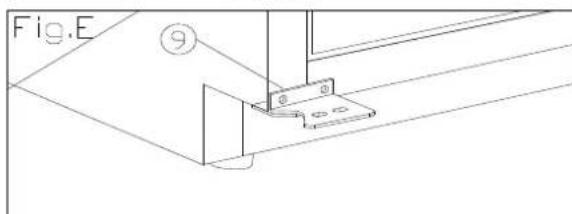

Inversion de la porte :

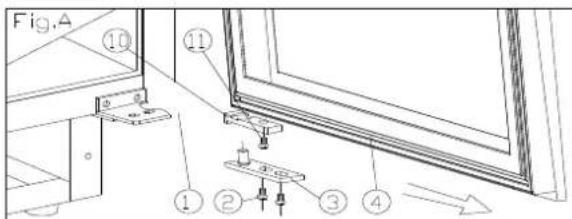

AV7X(-IX):

AV21SX(-IX)/AV51SX(-IX) :

1. Charnière inf. (droite) 2. Vis 3. Axe de la porte
2. Porte 5. Charnière sup. (droite) 6. Vis des charnières
3. Charnière sup. (gauche) 8. Clou décoratif

10. Dispositif de retenue 11. Vis

1. Charnière inf. (gauche)
2. Bouchon
3. Ouvrez la porte à 90 degrés. Dévissez deux vis (2) de l'axe inférieur de la porte, puis retirez la porte (4) et l'axe de la porte (Fig. A)

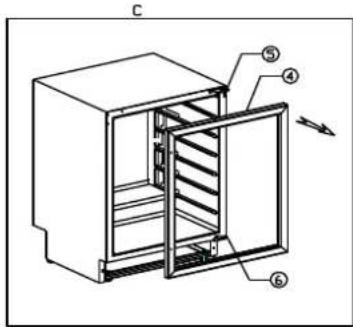

4. Positionnez correctement la porte (4) et retirez le bouchon (12) de la partie supérieure du cadre de la porte ; dévissez l'une des vis (11) inférieures et otez le dispositif de retenue (10). Installez ensuite ce dispositif sur la partie supérieure du cadre de la porte. Il est préférible d'utiliser un bouchon de rechange (12) pour obturer le trou sur la partie supérieure du cadre. (Fig. A/B)

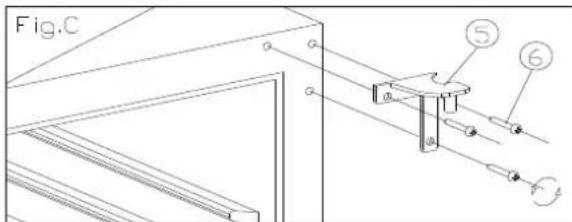

5. Retirez 3 vis (6) de la charnière supérieure (droite) (5) et ôtez celle-ci. (Fig. C)

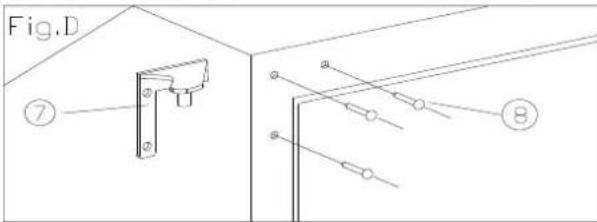

6. Retirez les clous décoratifs (8) du côté supérieur gauche de l'appareil et installez la charnière supérieur de rechange (gauche) (7) sur le côté supérieur gauche à l'aide de trois vis. (Fig. D)
7. Toujours selon la procédure ci-dessus, procédez à l'installation de la charnière inférieure de rechange (gauche) (9) (Fig. E).
8. La porte s'ouvre à 180 degrés. La méthode d'installation de la porte est la même que celle de son démontage ; alignez correctement la porte et fixez.
9. Obtenez le trou situé en haut à droite de l'appareil avec un clou décoratif (8).

1. Charnière inf. (droite) 2. Vis 3. Axe de la porte
2. Porte 5. Charnière sup. (droite) 6. Vis des charnières
3. Charnière sup. (gauche) 8. Clou décoratif
4. Charnière inf. (gauche)
5. Ouvrez la porte à 90 degrés. Dévissez deux vis (2) de l'axe inférieur de la porte, puis retirez la porte (4) et l'axe de la porte (Fig. A).
6. Positionnez correctement la porte (4).
7. Retirez 3 vis (6) de la charnière supérieure (droite) (5) et ôtez celle-ci. (Fig. C).
8. Retirez les clous décoratifs (8) du côté supérieur gauche de l'appareil et installez la charnière supérieure supplémentaire (gauche) (7) sur le côté supérieur gauche à l'aide de trois vis. (Fig. D)
9. Toujours selon la procédure ci-dessus, procédez à l'installation de la charnière inférieure restante (gauche) (9) (Fig. E)
10. La porte s'ouvre à 180 degrés. La méthode d'installation de la porte est la même que celle de son démontage ; alignez correctement la porte et fixez.

7. Obturez le trou situé en haut à droite de l'appareil avec un clou décoratif (8).

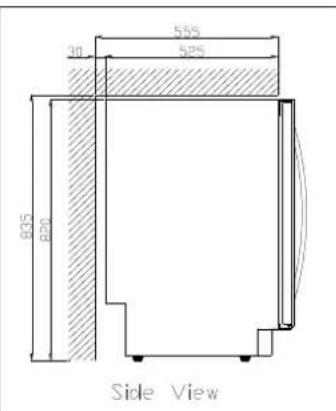

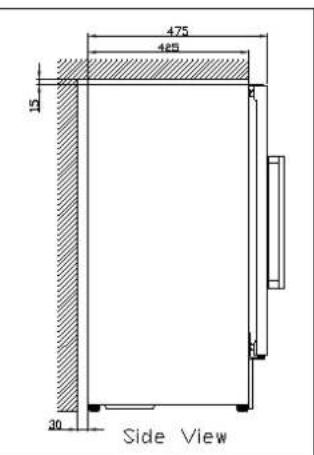

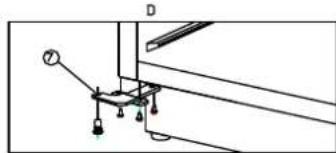

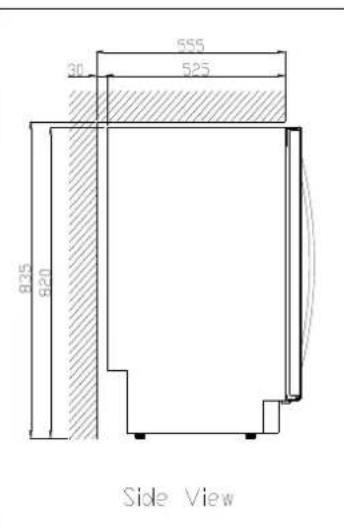

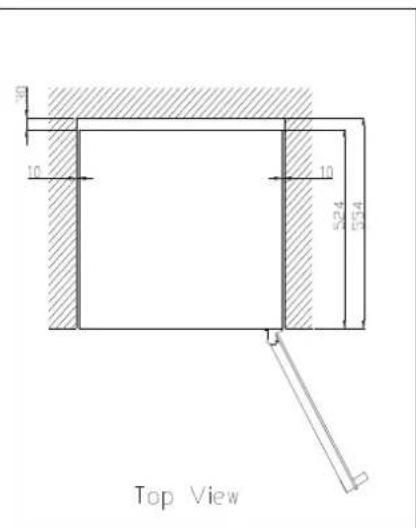

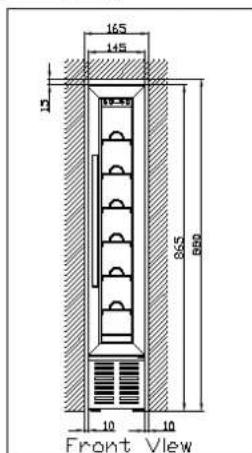

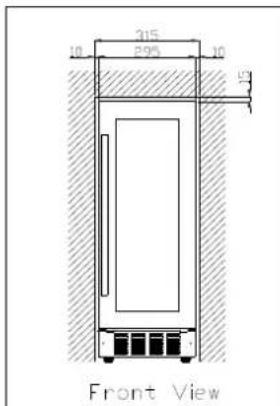

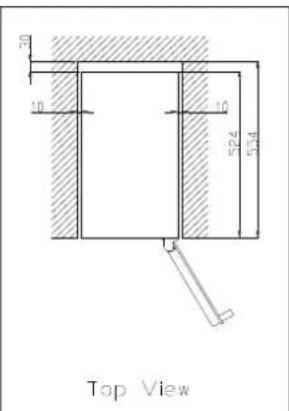

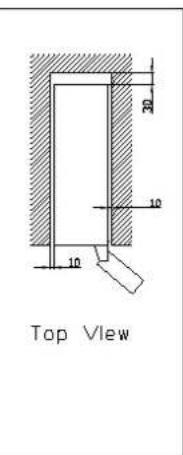

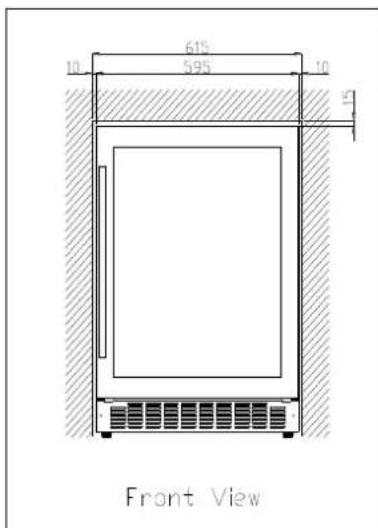

CV52IXDZ

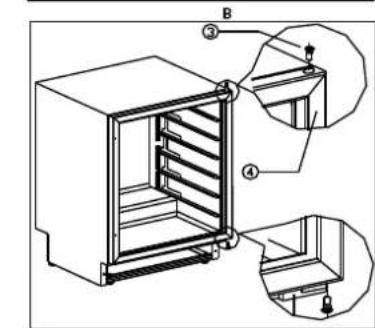

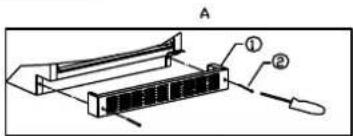

1 Retirez la grille d'aération (1) en dévissant les vis (2). 2 Utilisez un tournevis cruciforme pour débloquer la charnière supérieure. Soulevez la porte et posez-la avec précaution. 3 Dévissez la charnière inférieure. 4 Retirez le bouchon en plastique situés dans le sens opposé. 5 Revissez la charnière en bas du côté opposé de la porte. 6 Faites correspondre les trous de l'armoire avec ceux des deux charnières puis vissez ces dernières. (figure E) 7 Repositionnez les bouchons en plastique de l'autre côté de la cave de façon à masquer les trous désormais visibles. 8 Remontez la grille d'aération et revissez-la. (figure A)

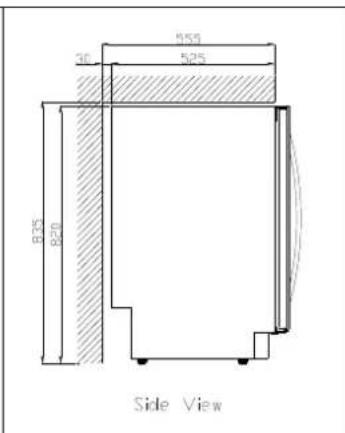

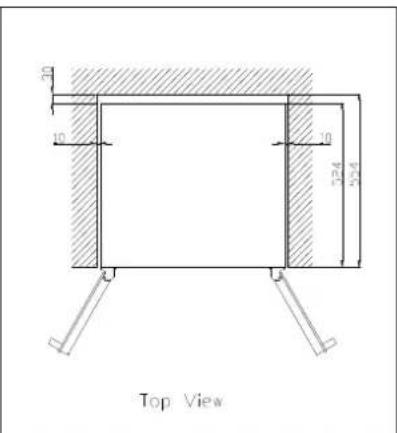

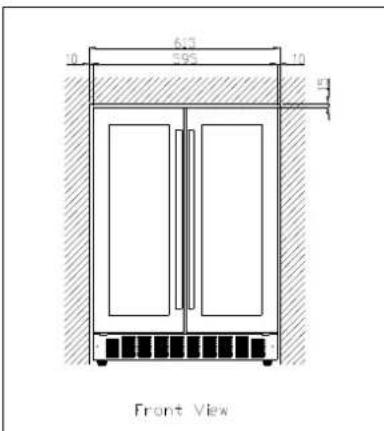

AV41SXDP(-IX):

Les quantités maximales de chargement annoncées de bouteilles sont données à titre indicatif, ne sont pas contractuelles, et permettent (comme les litrages des réfrigérateurs) d'avoir une estimation rapide de la taille de l'appareil.

Elles correspondent à des tests effectués avec une bouteille étalon : la bouteille de type « cordelaise tradition en 75 cl » (la normalisation reconnaît pour chaque forme de bouteille, une origine géographique : cordelaise, bourguignonne, provençale, etc. et un type : tradition, lourde, allégée, flute, etc., comptant chacune des diamètres et des hauteurs propres.)

Dans la réalité, on pourrait ranger, à l'extrême, plus de bouteilles en empilage monotype et sans clayettes mais une « cave variée » se constitue d'une grande variété de bouteilles et l'aspect « pratique » de la gestion quotidienne d'une cave limite son chargement. Vous en chargerez donc probablement un peu moins que le maximum annoncé.

Comment garnir et tenir votre cave à vin :

Types de bouteilles :

Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaise, de dimensions différentes.

Il en existe de nombreux autres de toutes contenances et toutes formes.

Vous noterez les différences de rangement selon hauteur des bouteilles, diamètre et méthode de croisement.

A titre d'exemple, si l'on charge exclusivement une cave de bouteilles de Bourgogne, on remarquera être environ 30% sous la quantité initiale calculée à partir de Bordeaux.

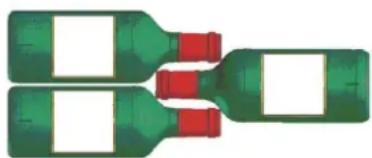

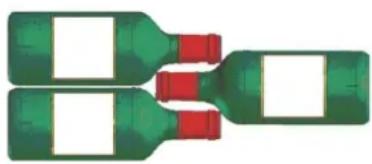

Types de croisement :

Tête à tête, col à col :

Notez bien la différence de profondeur!

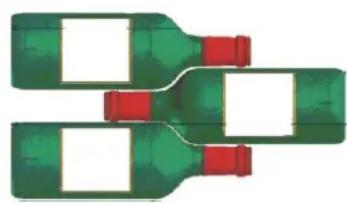

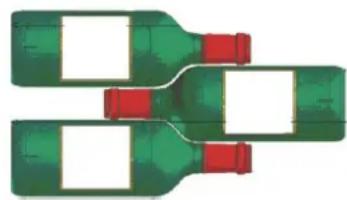

Tête béche col entre futs :

Chargement accru.

Exemples de températures de service : (à respecter lors de vos dégustations pour éviter de passer à côté de la richesse des arômes de vos vins !)

Les opinions varient, la température ambiantégalement mais beaucoup s'accordent sur :

Grands vins de Bordeaux - Rouge

Grands vins de Bourgogne - Rouge

Grands crus de vins blancs secs 14-16°C

Rouges légers, fruités, jeunes 11-12°C

Rosés de Provence, vins de primeur 10-12°C

Blancs secs et vins de pays rouges 10-12°C

Vins de pays blancs 8-10°C

Champagnes 7-8°C

Vins liquoreux

16-17°C

15-16°C

Entretien

Avant de nettoyer votre appareil (opération à faire régulièrement), débranchez l'appareil en retirant la prise de courant ou en débranchant le fusible dont elle dépend.

Nous vous conseillons avant la première utilisation et de façon régulière de nettoyer l'intérieur comme l'extérieur (face avant, latérales et dessus) avec un mélange d'eau tiède et de produit de lavage doux. Rincez à l'eau pure, laissez sécher totalement avant de rebrancher. N'utilisez ni solvants, ni agents abrasifs.

Lavez la plastification des clayettes acier avec une solution détergente douce puis séchez avec un chiffon sec et doux. Les clayettes en bois ne demandent pas d'entretien particulier.

Lors de la première mise sous tension, des odeurs résiduelles peuvent subsister. Dans ce cas, faites fonctionner l'appareil à vide pendant quelques heures, en demandant la température la plus froide. Le froid annihilera ces odeurs possibles.

Stockage de votre CAVE à VINS

Si vous êtes amené à ne pas utiliser votre appareil pendant de courtes périodes, laissez le panneau de commande à ses réglages habituels.

Pendant un arrêt prolongé :

• Enlevez les bouteilles contenues dans l'appareil
• Débranchez l'appareil de la prise de courant
• Nettoyez soigneusement l'intérieur et l'extérieur de l'appareil
• Laissez la porte ouverte pour éviter la formation de condensats, odeurs, moisissures.

8 Que FAIRE en cas de coupure de courant?

La majorité des coupures de courant sont résolues pendant une courte période. Une coupure de 1 ou 2 heures n'affectera pas les températures de votre armoire à vins. Afin de protéger vos vins pendant les coupures de courant, pensez à minimiser le nombre d'ouvertures de porte. Pour des coupures de courant de très longue durée, prenez les mesures nécessaires pour protéger votre vin.

Si l'appareil est débranché, éteint ou s'il y a une coupure de courant, vous devez attendre de 3 à 5 minutes avant de le redémarrer. Si vous essayez de le redémarrer avant ce retard, le compresseur se mettra en fonction seulement au bout de 3/5 minutes (si la température le nécessite). - Au premier démarrage et suite à un arrêt prolongé de la cave, au moment du redémarrage il est possible que les températures choisies et celles affichées ne correspondent pas. Ceci est normal! Il sera alors nécessaire d'attendre quelques heures avant que celles-ci retrouvent leur stabilité.

9° Si vous DEVEZ deplacer votre CAVE a VINS

Débranchez votre cave avant toute opération.

Enlevez toutes les bouteilles présentes dans la cuve et fixez les éléments mobiles.

Pour éviter d'endommager les vis de mise à niveau des pieds, vissez-les à fond dans leur base.

Déplacez l'appareil en position verticale de préférence ou notez à partir des inscriptions portées sur l'emballage, le sens sur lequel peut être couché l'appareil.

En cas de PANNE

Malgré tout le soin que nous apportons à nos fabrications, une panne n'est jamais totalement exclue. Avant de contacter le Service Après-vente de votre revendeur, vérifie néanmoins que :

• la prise de courant est toujours en place
• Il n'y a pas de coupure de courant
• Que la panne n'a pas pour origine l'une de celles décrites dans le tableau en fin de ce manuel.

Important :

Si le cordon d'alimentation fourni est endommagé, il doit être remplacé par le fabricant, un service agréé de la marque ou du revendeur. Dans tous les cas, il doit être remplacé par un personnel qualifié pour éviter tout risque de blessure.

SICES CONTROLES NE DONNENT RIEN, CONTACTEZ ALORS LE SERVICE APRES VENTE DE VOTRE REVENDEUR.

Attention!

Débranche la prise murale avant toute opération d'entretien ou réparation !

11° Problemes et solutions

Vous pouvez résoudre beaucoup de simples problèmes de votre cave à vin, en évitant de faire appel à votre service après-vente. Essayez avec les suggestions ci-dessous!

PROBLEMES	CAUSES POSSIBLES
La cave ne démarre pas.	La prise n'est pas branchée.Le bouton marche/arrêt est sur la position arrêt.Le fusible a sauté au niveau de votre installation électrique.
La cave ne refroidit pas assez.	Contrôlez la température可以选择.La température externe est au-delà de la température d'application de la cave.La cave est ouverte trop souvent.La porte n'est pas bien fermée.Le joint de la porte n'est pas étanche.
Le compresseur démarre et s'accête féquèment.	La température externe est élevée.Une grossse quantité de bouteilles a été mise dans la cave.La cave est ouverte féquèment.La porte n'est pas bien fermée.Le réglage n'a pas été fait correctement.Le joint de la porte n'est pas étanche.
La lumière ne fonctionne pas.	La prise n'est pas branchée.Le fusible a sauté au niveau de votre installation électrique.Le LED est hors service.Le bouton de la luzière est sur arrêt.
Vibrations.	Contrôlez et assurez vous que la cave soit bien au niveau.
La cave semble faire beaucoup de bruit.	Un bruit qui ressemble à de l'eau qui circule est produit par le gaz réfrigérant, ce qui est normal.En fin de cycle du compresseur, il est possible d'entendre un bruit d'eau qui circule.Des contractions et des expansions des parois internes peuvent provoquer des claquements.La cave n'est pas à niveau.
La porte ne se ferme pas bien.	La cave n'est pas à niveau.Le joint de la porte est sale ou abîmé.Les clayettes ne sont pas bien positionnées.Une partie du contenu empêche la porte de se fermer.

Ce produit est conforme à la Directive DEEE 2002/96/CE.

Le symbole de poubelle barrée apposé sur l'appareil indique que ce produit devra être, à la fin de sa vie utile, traité séparément des autres déchets domestiques.

Il devra donc être apporté dans un centre de collecte sélectif pour les appareils électriques et/ou électroniques ou bien, si vous achetez un appareil équivalent, au revendeur de ce nouvel appareil.

L'utilisateur est responsable d'apporter l'appareil en fin de vie aux structures de collecte appropriées. Une collecte sélective et adaptée visant à envoyer l'appareil inutilisé au recyclage, au traitement et à une élimination compatible avec l'environnement contribue à éviter les effets négatifs possibles sur l'environnement, sur la santé et favorise le recyclage des matériaux dont le produit est composé.

Pour obtenir des renseignements plus détaillés sur les systèmes de collecte disponibles, s'adresser au service local d'élimination des déchets ou bien au magasin où l'appareil a été acheté.

Avertissement

Dans un souci d'amélioration constante de nos produits, nous nous réservons la possibilité de modifier les caractéristiques techniques sans préavis.

Les garanties des produits de la marque CLIMADIFF sont exclusivement énoncées par les distributeurs que nous avons choisis. Aucun élément des générées ne peut être interprété comme une garantie supplémentaire.

La société CLIMADIFF ne peut être tenue responsable des erreurs ou des omissions techniques et de rédaction dans les présentes.

Document non contractuel.

ANNEXE 1

Modèle	Marque: Avintage Référence: AV21SX - AV21SX-8x Catégorie d'apparéil de réfrigeration menager :2
Alimentation	220-240V-50Hz
Dimension (LxPxA cm)	29.5 x 57.2 x 82 cm
Poids (kg)	28kg
Classe d'efficacité énergétique	B
Consommation d'énergie annuelle (AEc)	Consommation d'énergie de 184 kWh par an calculée sur la base du résultat obtenu pour 24h dans des conditions d'essai normalisés. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appliEIL.
Volume utile des compartments (l)	60L
Dégivrage	Automatic defrost
Classe climatique	Classe climatique : N Cet apparéil est conçu pour être utilisé à une température ambiente comprise entre 16°C (température la plus BAS) et 32°C (température la plus haute)
Émissions acoustiques dans l'air en dB(A) re 1pW	41dB
Type d'installation	Pose libre ou encasirable

Cet appareil est destiné uniquement au stockage du vin.

ANNEXE 2

Modèle	Marque: Avintage Référence: AV51SX - AV51SX-IX Catégorie d'apparéil de réfrigeration menager :2
Alimentation	220-240V~ 50Hz
Dimension (LxPxD cm)	59.5 x 57.2 x 82 cm
Poids (kg)	44kg
Classe d'éfficacité énergétique	B
Consommation d'énergie annuelle (AEc)	Consommation d'énergie de 186 kWh par an calculée sur la base du résultat obtenu pour 24h dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.
Volume utile des compartments (l)	146L
Dégivrage	Automatic defrost
Classe climatique	Classe climatique : N Cet apparéil est conçu pour être utilisé à une température ambiente comprise entre 16°C (température la plus BAS) et 32°C (température la plus haute)
Émissions acoustiques dans l'air en dB(A) re 1pW	42dB
Type d'installation	Pose libre ou encastrable

Cet appareil est destiné uniquement au stockage du vin.

ANNEXE 3

Modèle	Marque: Avintage Rèférence: PRO51C Catégoriee d'apparéel de réfrigération menager :2
Alimentation	220-240V~50Hz
Dimension (LxPxDcm)	59,5 x 57,2 x 82 cm
Poids (kg)	44kg
Classe d'efficacité énergétique	8
Consommation d'énergie annuelle (AEc)	Consommation d'énergie de 186kWh par an calculée sur la base du résultat obtenu pour 24h dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'applièl.
Volume utile des compartments (I)	146L
Dégivrage	Automatic defrost
Classe climatique	Classe climatique : N Cet produit est conçu pour être utilisé à une température ambiente comprise entre 16°C (température la plus BASSE) et 32°C (température la plus haute)
Emissions acoustiques dans l'air en dB(A) re 1pW	42dB
Type d'installation	Pose libre ou encasirable

Cet appareil est destiné uniquement au stockage du vin.

ANNEXE 4

Modèle	Marque: Avintage RÉférence: AV53CDZ Catégorie d'apparéil de réfrigeration menager :2
Alimentation	220-240V~ 50Hz
Dimension (LxPxDcm)	59.5 x 57.2 x 82 cm
Poids (kg)	50kg
Classe d'efficacité énergétique	C
Consommation d'énergie annuelle (AEC)	Consommation d'énergie de 235 kWh par an calculée sur la base du résultat obtenu pour 24h dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'apparéil.
Volume utile des compartments (l)	134L
Dégivrage	Automatic defrost
Classe climatique	Classe climatique : N Cet produit est conçu pour être utilisé à une température ambiente comprise entre 16°C (température la plus BAS) et 32°C (température la plus haute)
Emissions acoustiques dans l'air en dB(A) re 1pW	43dB
Type d'installation	Pose libre ou encasirable

Cet appareil est destiné uniquement au stockage du vin.

ANNEXE 5

Modèle	Marque: Climadiff Référence: CV52IXDZ Catégorie d'apparéil de réfrigération menager :2
Alimentation	220-240V~ 50Hz
Dimension (LxPxA cm)	57.2 x 59.5 x 82 cm -without handle
Poids (kg)	50kg
Classe d'éfficacité energétique	C
Consommation d'énergie annuelle (AEC)	Consommation d'énergie de 235 kWh par an calculée sur la base du résultat obtenu pour 24h dans des conditions d'essai normalisés. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'apparéil.
Volume utile des compartments (l)	134L
Dégivrage	Automatic defrost
Classe climatique	Classe climatique : N Cet apparéil est unconçu pour être utilisée à une température ambiente comprise entre 16°C (température la plus BASSE) et 32°C (température la plus haute)
Emissions acoustiques dans l'air en dB(A) re 1pW	43dB
Type d'installation	Pose libre ou encasirable

ANNEXE 6

Modèle	Marque: AVINTAGERéférence: AV41SXDP - AV41SXDP-IXCatégorie d'apparéil de réfrigération menager :2
Alimentation	220-240V~ 50Hz
Dimension (LxPxA cm)	59.5 x 57.5 x 82 cm --without handle
Poids (kg)	48kg
Classe d'éfficacité énergétique	D
Consommation d'énergie annuelle (AEC)	Consommation d'énergie de 284 kWh par an calculée sur la base du résultat obtenu pour 24h dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'apparéil.
Volume utile des comptiments (l)	2X59.5
Dégivrage	Automatic defrost
Classe climatique	Classe climatique : N Cet apparéil est conçu pour être utilisé à une température ambiente comprise entre 16°C (température la plus BASSE) et 32°C (température la plus haute)
Emissions acoustiques dans l'air en dB(A) re 1pW	42dB
Type d'installation	Pose libre ou encasirable

ANNEXE 7

Modèle	Marque: Avintage Référence: AV545XDZ - AV545XDZ-IX Catégorie d'apparéil de réfrigération menager :2
Alimentation	220-240V~50Hz
Dimension (LxPxAH cm)	59.5 x 57.2 x 82 cm
Poids (kg)	50kg
Classe d'éfficacité énergétique	C
Consommation d'énergie annuelle (AEc)	Consommation d'énergie de 235 kWh par an calculée sur la base du résultat obtenu pour 24h dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.
Volume utile des compartments (l)	134L
Dégivrage	Automatic defrost
Classe climatique	Classe climatique: N Cet appartil est conçu pour être utilisé à une tempête ambiente comprise entre 16°C (température la plus BAS) et 32°C (température la plus haute)
Émissions acoustiques dans l'air en dB(A) re 1pW	43dB
Type d'installation	Pose libre ou encasirable

Cet appareil est destiné uniquement au stockage du vin.

ANNEXE 8

Modèle	Marque: Avintage RÉférence: AV7X-AV7X-Dx Catégorie d'appareil de réfrigeration menager :2
Alimentation	220-240V~50Hz
Dimension (LxPxAH cm)	47.5 x 14.5 x 86.5 cm
Poids (kg)	19kg
Classe d'efficacité énergétique	8
Consommation d'énergie annuelle (AEc)	Consommation d'énergie de 155 kWh par an calculée sur la base du résultat obtenu pour 24h dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.
Volume utile des compartments (l)	19L
Dégivrage	Automatic defrost
Classe climatique	Classe climatique : N Cet produit est conçu pour être utilisé à une tempête ambiente comprise entre 16°C (température la plus BAS) et 32°C (température la plus haute)
Emissions acoustiques dans l'air en dB(A) re 1pW	40dB
Type d'installation	Pose libre ou encasirable

Cet appareil est destiné uniquement au stockage du vin.

Types de croisement :

Tête à tête, col à col :

Notez bien la différence de profondeur!

Tête béche col entre futs :

Chargement accru.

BJLAGE1
