FOIRE AUX QUESTIONS - Z500.4 PHOENIX GOLD

Comment puis-je connecter mon PHOENIX GOLD Z500.4 à mon système audio ?

Pour connecter votre PHOENIX GOLD Z500.4, utilisez des câbles RCA pour les entrées audio et des câbles d'alimentation appropriés pour l'alimentation. Assurez-vous que tous les branchements sont sécurisés.

Pourquoi mon récepteur ne s'allume-t-il pas ?

Vérifiez que le câblage d'alimentation est correctement connecté et que le fusible n'est pas grillé. Assurez-vous également que la batterie de votre véhicule est chargée.

Comment régler la qualité du son de mon PHOENIX GOLD Z500.4 ?

Utilisez les contrôles de tonalité et les réglages d'égalisation sur le récepteur pour ajuster les basses, les aigus et le volume selon vos préférences.

Que faire si le son est distordu ?

Vérifiez que les haut-parleurs sont correctement connectés et adaptés à la puissance de votre récepteur. Réduisez le volume si nécessaire et assurez-vous que les câbles ne sont pas endommagés.

Comment réinitialiser mon PHOENIX GOLD Z500.4 ?

Pour réinitialiser, déconnectez l'alimentation pendant quelques minutes, puis reconnectez-la. Cela remettra le récepteur à ses paramètres d'usine.

Puis-je utiliser ce récepteur avec des haut-parleurs de différentes impédances ?

Oui, mais assurez-vous que la charge totale des haut-parleurs ne dépasse pas la capacité de sortie du récepteur pour éviter d'endommager l'appareil.

Où puis-je trouver le manuel d'utilisation du PHOENIX GOLD Z500.4 ?

Le manuel d'utilisation est généralement disponible sur le site web du fabricant ou peut être demandé directement au service client de PHOENIX GOLD.

Mon récepteur chauffe-t-il trop pendant l'utilisation, est-ce normal ?

Un certain échauffement est normal, mais si le récepteur devient excessivement chaud, vérifiez la ventilation et assurez-vous qu'il n'est pas obstrué.

Le récepteur fonctionne-t-il avec des applications de streaming audio ?

Cela dépend de votre configuration. Si vous utilisez un appareil externe pour le streaming, assurez-vous qu'il est correctement connecté au récepteur.

MODE D'EMPLOI Z500.4 PHOENIX GOLD

• Tamanio compacto de fácil instalacion
  High and Low Pass Crossovers
• Transistores de salute BiPolar Audiophile
• Entradas de alto nivel para fácil integrazione OEM
• Robusta y no regulada Fuente de Poder
• Tecnologia "Surface Mount Component"
• Conexiones directas de terminales de poder y de parlantes
  Control de verificacion de calidad de precision de audio
  Cubierta de Plexiglas resistente a altas temperatas
  Control de niveau de Subwoofer remoto incluido (solo el Z500.1)

• Puerto de display para monitoreo remoto (RMD)

• Petit format pour facilitier l'installation
  Filtres croisés salle-haut et salle-bas

• Audiophile Transistors de Bipolaire
• Le Niveau Supérieur entre pour l'intégration de fabricant d'origine facile
• Alimentation électric robuste non réglementée
• Technologie de composant monte en surface
• Terminaux d'alimentation et de haut-parleurs à insertion directe
• Vérification du contrôle de la qualité de la précision audio
• Couvercle de plexiglas résistant aux températures élevées
• Niveau de contrôle de passage-bas inclus (Z500.1)
  RMD-Entree De L'affichage de Tension a Distance

PHOENIXGOLD

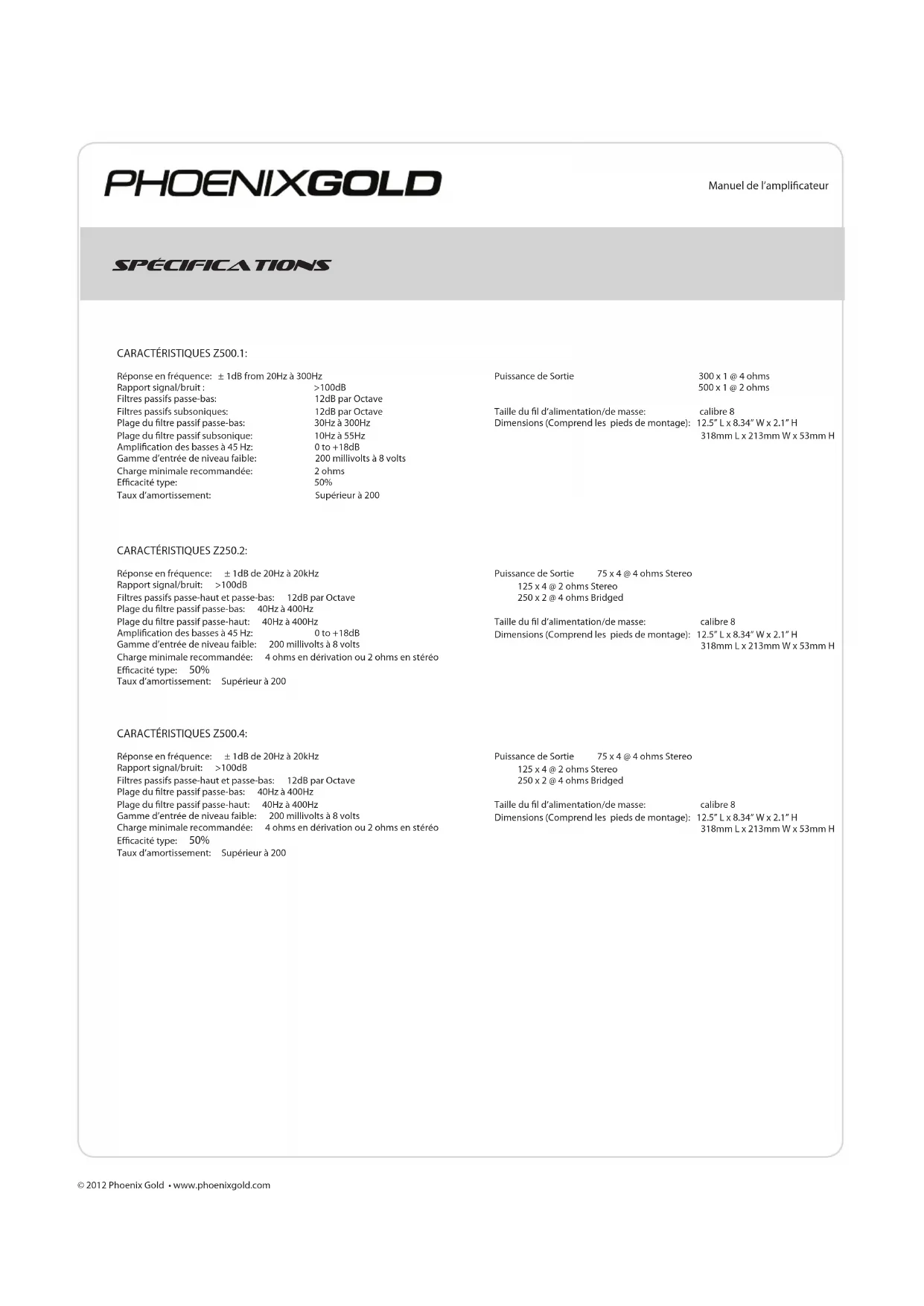

Réponse en fréquence: ± 1dB from 20Hz à 300Hz

Rapport signal/bruit :

100dB

Filtres passifs salle-bas:

12dB par Octave

Filtres passifs subsoniques:

12dB par Octave

Plage du filtré passif passage-bas:

30Hz à 300Hz

Plage du filtré passif subsonique:

10Hz à 55Hz

Amplification des basses à 45 Hz:

0to+18dB

Gamm d'entree de niveau faible

200 millivolts à 8 volts

Réponse en fréquence: ±1dB de 20Hz à 20kHz

Rapport signal/bruit: >100dB

Filtres passifs salle-haut et salle-bas: 12dB par Octave

Plagedu filtre passif passe-bas: 40Hza400Hz

Plage du filtre passif passage-haut: 40Hz à 400Hz

Amplification des basses à 45 Hz: 0 to +18dB

Gamme d'entree de niveau faible: 200 millivolts a 8 volts

Charge minimale recommandée: 4 ohms en derivation ou 2 ohms en stéreo

Efficacite type: 50%

Taux d'amortissement: Supérieur à 200

Puissance de Sortie

300x1@4ohms

500x1@2ohms

Taille du fil d'alimentation/de masse:

calibre 8

Dimensions (Compend les pieds de montage):

Taille du fil d'alimentation/de masse:

calibre 8

Dimensions (Compend les pieds de montage):

Puissance de Sortie 75 x 4 @ 4 ohms Stereo

Taille du fil d'alimentation/de masse:

calibre 8

Dimensions (Compend les pieds de montage):

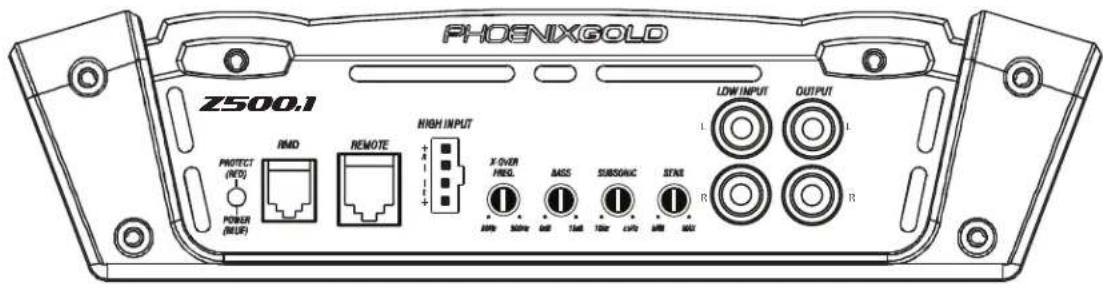

Reliez les cables de signal préampli de l'unité principale sur ces bornes.

FREQUENCE DU FILTR PASSIF PASSE-BAS

Contrôle le point de filtré passée-bas pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

COMMANDE A DISTANCE DU NIVEAU DES BASSES

Ce port est a connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du contrôle passée-bas.

SENS NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

FREQUENCY DU FILTR PASSIF SUBSONIQUE

Contrôle le point de filtré passer-haut pour les sorties du haut-parleur afin d'éliminer les fréquences extrémement basses.

SORTIE

Fournit un signal pleine gamme pour un amplificateur supplémentaire. Il n'y a pas de perte de signal en cas d'utilisation de cette sortie.

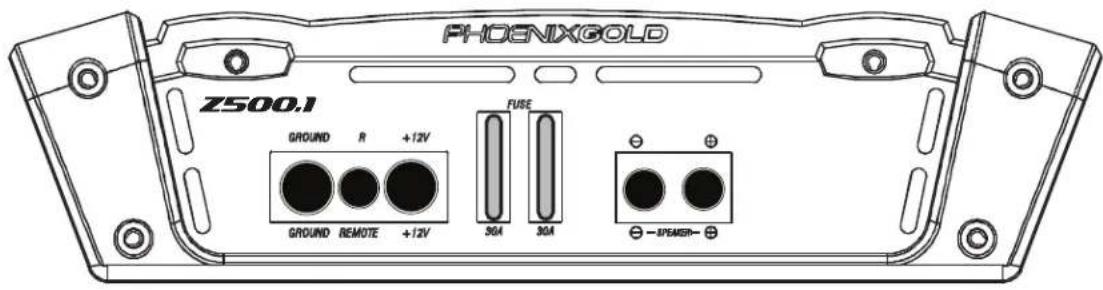

12V+

Doit etre relié à la borne positiveprotégée par fusible (+12V) de la batterie de la voiture. Le fusible doit etre situé a moins de 18 pouces de la batterie.

BORNE TÉLECOMMANDE

Doit etre relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

ENTREE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

Sert a relier l' amplificateur aux haut-parleurs. Z500.1 l'impedance minimale est de 2 ohm.

MASSE

Doit etre relié à la borne négative de la batterie de la voiture ou boulonne sur un element propre et non peint du chassis du vehicule.

zz502

2 CHANNEL POWER AMPLIFIER

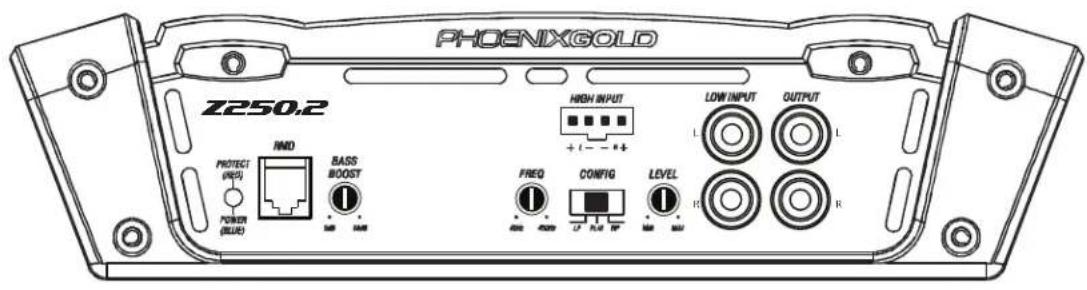

ENTREE

Reliez les cables de signal préampli de l'unité principale sur ces bornes.

FREQUENCY DE FILTR PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtré pour les sorties du haut-parleur.

SORTIE

Fournit un signal pleine gamme pour un amplificateur supplémentaire. Il n'ayas pe de perte de signal en cas d'utilisation de cette sortie.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

NIVEAU

Sert à atteindre une puissance d' amplificateur maximale avec une grande variété d'unités principales.

CONFIG

FLAT: Croise est eteint.

HP:L'haute passecroise est sur.

LP:Le niveau bas passage croisé est sur.

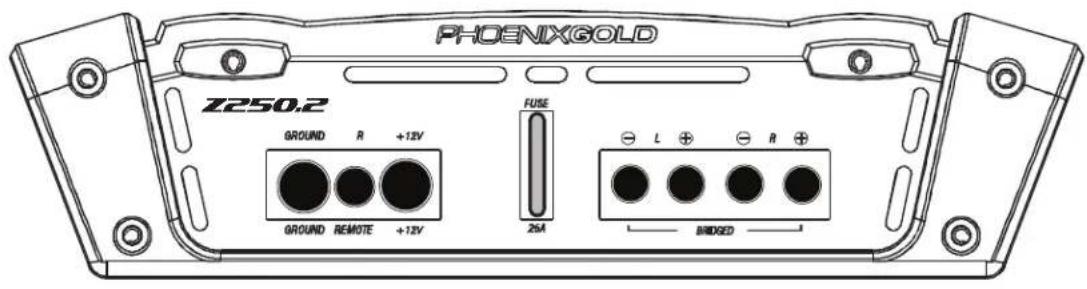

+12V

Doit etre relié à la borne positiv protégée par fusible (+12 V) de la batterie

de la voiture. Le fusible doit etre situé a moins de 18 pouces de la batterie.

BORNE TELÉCOMMANDE

Doit etre relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

ENTREE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux enceintes. Z250.2 impédance minimale

est de 4 ohms ponte ou stereo 2 ohms.

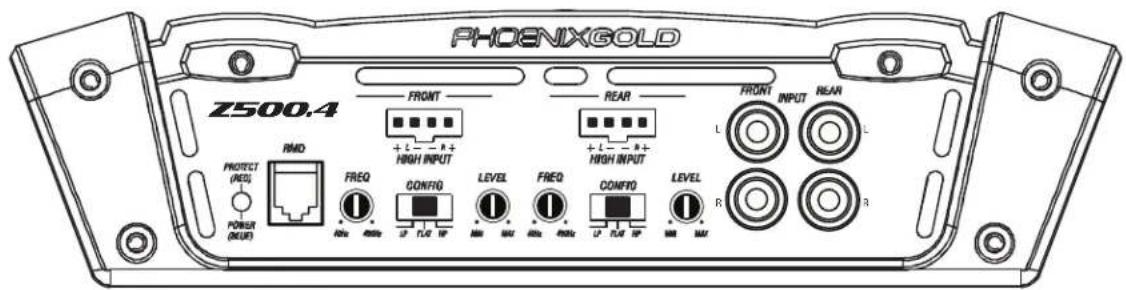

ENTREE

Reliez les cables de signal préampli de l'unité principale sur ces bornes.

FREQUENCY DE FILTR PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtré pour les sorties du haut-parleur.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximal avec une grande variété d'unités principales.

CONFIG

FLAT: Croise est eteint.
HP:L'haute passecroise est sur.
LP:Le nivea bas passecroise est sur.

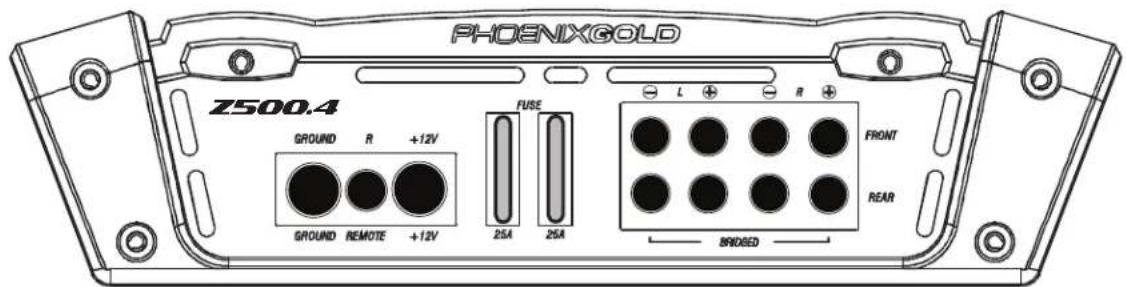

+12V

Doit etre relié à la borne positiv protégée par fusible (+12 V) de la batterie

de la voiture. Le fusible doit etre situé a moins de 18 pouces de la batterie.

BORNE TÉLECOMMANDE

Doit etre relié à la borne +12 V commutée, généralement un fil d'amorcege

sortant de I'unité principale ou de l'allumage.

ENTRÉ DE L'AFFICAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux enceintes. Z500.4 impédance minimale

est de 4 ohms ponte ou stereo 2 ohms.

MASSE

Doit etre relié à la borne négative de la batterie de la voiture ou boulonne

sur un élément propre et non point du chassis du vehicule.

SYSTEME DE RÉGLAGE

1. Installez tous les fusibles du système.
2. Reglez les commandes de sensibilité de l'entrée de l'amplificateur sur leurs positions minimales (entièrement dans le sens inverse des aiguilles d'une montre).
3. Reglez tous les interrupteurs de routage du signal de l'amplificateur en fonction de la conception de votre système.
4. Apportez des ajustements préliminaires à la fréquence du filtre passif, 80Hz est généralement un bon point de départ pour le passage-haut et le passage-bas. Il peut être nécessaire d'affiner le réglage de la fréquence du filtre passif par la suite pour obtenir une qualité sonore globalementMLS
5. Si vous utilisez une télécommande de niveau Remote, reglez-la au maximum (entierement dans le sens des aiguilles d'une montre).
6. Mettez l'unité principale en marche avec le volume régé au minimum.
7. Contrôlez visuellement que l' amplificateur s'est mis sous tension en verifiant que le LED d'alimentation.
8. Verifiez l'etat de tous les autres composants pour vous assurer qu'ils sont sous tension.
9. Mettez les commandes de volume, la balance et l'équilibreur de l'unité principale en position centrale (à plat). Mettez à l'arrêt toute sonie ou toute autre fonction de traitement du signal.
10. Reglez la commande du volume de l'unité principale pour obtenir une sortie sans distortion maximale (sur la plupart des unités principales, cela sera à environ 7/8 du volume maximum). Utilisez un enregistrement dynamique très clair.
11. Augmentez la commande de niveau jusqu'à ce que les haut-parleurs atteignent une sortie maximale sans distorsion.

12. Repetez les reglages de la niveau pour tous les autres amplificateurs.

13. Réduise le volume de l'unité principale à un niveau comfortable.

14. Ecoutez les différentes sélections musicales pour vérifier la balance globale du système. Comparez l'avant à l'arrière, les basses moyennes à la plage moyenne, etc. Si un jeu de haut-parleurs est régèle sur un volume trop élevé par rapport à un autre, son niveau doit alors être abaisseé pour qu'il se fonde correctement avec les autres haut-parleurs. L'idède de base consiste à référencer tous les haut-parleurs sur le réglage du jeu le plus faible.
    Remarque: Pour les caissons d'extrêmes graves contrôlés par une commande de niveau remote, conservez le réglage de la vente 11 ou 12. Utilisez la remote pour fondre les caissons d'extrêmes-graves dans le reste du système. Le volume correct du caisson d'extrêmes-graves changera en fonction des bruits de la route et des différences d'enregistrement.
15. Reglez les fréquences du filtre passif pour atteindre laffective adéquation possible pour chaque ensemble de haut-parleurs.
16. Ajustez les commandes d'égalisation des basses sur l'amplificateur, l'unité principale ou le processeur en aval si nécessaire pour augmenter la sortie.
    Remarque: Utilisez ces commandes avec moderation. Chaque amplification de 3 dB nécessite le double de la puissance à 45Hz . Si vous système de caisson d'extrémes graves nécessite beaucoup d'amplification pour donner un bon son, il y a peut-être un problème. Recherchez tout signe de haut-parleur de graves déphased, une fuite au niveau du boitier du caisson d'extrémes graves ou une taille de boitier incorrecte.
17. Une fois tous les niveaux régés correctement, le système atteindre une sortie globale maximaile sans distorsion au volume régé à l'étépe 10.

DEPANNAGE

Pas de courant: Verifiez le voltage de l'amplificateur avec un voltmetre, B- et R (avec l'unité principale en marche) le voltage doit être entre 11,5V et 14,5V lorsque le conducteur de masse de l'ampli est utilisé. Verifiez le fusible de l'ampli et de la pile. Utilisez un mètre pour vérifier la connexion d'un bout du fusible à l'autre, les bris n'agent pas toujours visibles. Si le fusible est grillé, vérifiez le cordon d'alimentation et aussi l'amplificateur pour un court-circuit. Si le court-circuit est dans l'amplificateur, voir cette distributeur Phoenix Gold. Si n'y a pas de court-circuit, remplacez le fusible.

Du courant mais pas de son: Allumezl amplificateur et vérifie tous les cables de signaux d'entrie et de sortie et toutes les connexions électriques. Vérifiez les haut parleurs avec un voltembre pour un court-circuit ou en les connectant à une autre source audio. Àprouvés il serait assure que tout est correct, allumez de nouveau amplificateur.

Puisstance sans le son et le VOYANT DEL PROTECT allumé: Le voyant rouge PROTECT s allume lorsque l' amplificateur sarrête par la protection thermique ou contre les pert sunctions.

Une haute température de fonctionnement interne de l'amplificateur va déchéancer le arrêt thermique: après un refroidissement d'environ 5^ , l'amplificateur redémaure. Un court-circuit du haut-parle ou le fonctionnement avec une impédance exceptionnelle faible déchéanceront l'arrêt: redémarrer le terminal R de l'amplificateur pour restrauer l'opération. Vérifier les court-circuits ou les domages des haut-parleurs ou des systèmes de répartirues si des arrêts se produit. Pas de son d'un côte: Vérifier le contrôle de balance dans l'unité principale. Vérifier les connexions du haut-parleur Vérifier la connexion du signal d'entrie.

Trés faible débit; Verifie le contrôle du gradateur de l'unité principale ou le niveau de sensibilité d'entre la amplificateur.

Arrêtés fréquents de l'amplificateur avec récuption automatique: Cela indique l'arrêt thermique chronique de l'amplificateur en raison du fonctionnement à haute temperature interneure constante. Une haute température de fonctionnement peut-être restroquerue par une insuffisance de la ventilation: voir la section POSITION / MONTAGE de ce manuel pour des consels sur l'emplacement de l'amplificateur. Une haute température de fonctionnement résultat également du fonctionnement de l'amplificateur sous une impédance anormalement baisse au niveau de la

charge des haut-parleurs: Phoenix Gold recomande des impédances de charge minimale de 2 ohms stéroyo ou 4 ohms pont. Vérifie aussi les haut-parleurs qui peuvent être endompagés ou les systèmes passifs de répartirçules. Enfin, l'arret thermique chronique peut résulter aussi du fonctionnement normal de l'amplificateur à une haute puissance de sortie, ce qui peut être résolu en assurant un refroidissement supplémentaire de l'amplificateur, l'installation d'un amplificateur de puissance supérieure ou en réduisant le niveau de sortie de l'amplificateur.

"Motor Boating" - l'indicateur de courant s'éteint de façon repétée lorsquel le système audio est allume: Vérifie la connexion de l'ampui à la pile. Vérifie le voltage de la pile. Si le voltage est bas, rechargez la pile ou remplacez-la. Vérifie toutes les connexions de masse.
