BX12SQ - Caisson de basses Paradigm - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses passif encastrable
Marque	Paradigm
Modèle	BX12SQ
Poids total (caisson + boîtier)	18,5 kg
Poids du boîtier arrière	12,0 kg
Poids du caisson de sous-graves	6,5 kg
Matériel inclus	Boîtier arrière, caisson de sous-graves, anneau métallique avec vis, couvercle MDF amovible avec 4 vis, 4 bandes de ruban à joint, gabarit de montage, grille
Matériel non inclus	Vis de fixation au mur (minimum 16 vis à cloison sèche n°6 ou clous de 3 po)
Type d'installation	Encastrée dans cloison sèche (5/8 ou 1/2 po)
Alimentation	Non applicable (caisson passif, nécessite amplificateur externe)
Impédance	8 ohms (typique, vérifier avec l'amplificateur)
Réponse en fréquence	Non spécifiée (consulter le manuel de l'amplificateur)
Matériau du boîtier	MDF (panneau de fibres à densité moyenne)
Couleur	Noir (grille et caisson), blanc (boîtier possible)
Utilisation recommandée	Cinéma maison, système audio haute performance
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un professionnel recommandée. Ne pas obstruer les évents. Respecter le poids.
Pièces détachées et réparabilité	Contacter Paradigm ou un installateur agréé pour les pièces de rechange.
Informations générales	Caisson de basses encastrable conçu pour une intégration discrète. Livré avec matériel d'insonorisation préinstallé.

FOIRE AUX QUESTIONS - BX12SQ Paradigm

Quelles sont les dimensions exactes du boîtier arrière BX-12SQ ?

Les dimensions précises ne sont pas fournies dans la notice. Utilisez le gabarit de montage inclus pour tracer l'ouverture dans la cloison sèche. Le boîtier est conçu pour s'adapter entre des montants standard (entraxe 40,6 cm ou 60,9 cm).

Quel type d'amplificateur dois-je utiliser avec ce caisson de basses ?

Ce caisson est passif, nécessite un amplificateur externe dédié (ampli de puissance ou module d'amplification). La puissance recommandée est généralement de 150 à 300 watts RMS sous 8 ohms. Consultez le manuel de votre amplificateur.

Puis-je peindre la grille et le caisson pour qu'ils s'accordent avec mon mur ?

Oui, il est conseillé de peindre le caisson de sous-graves avant l'installation. Utilisez une peinture acrylique ou en aérosol adaptée. La grille peut également être peinte, mais veillez à ne pas obstruer les perforations.

Comment installer le boîtier arrière dans le mur ?

Découpez une ouverture dans la cloison sèche selon les dimensions du gabarit. Fixez les supports de montage au boîtier, puis insérez-le dans l'ouverture. Vissez le boîtier aux montants avec des vis à cloison sèche (non incluses). Assurez-vous que le boîtier ne touche pas les montants pour éviter les résonances.

Le matériel d'insonorisation est-il préinstallé ?

Oui, la quantité correcte de matériau d'insonorisation est déjà placée dans le boîtier arrière. Ne l'enlevez pas, ne le tassez pas et n'en ajoutez pas. N'ajoutez pas non plus d'isolant dans le mur derrière le boîtier.

Puis-je utiliser ce caisson avec un amplificateur home cinéma standard ?

Oui, à condition que l'amplificateur dispose d'une sortie pour caisson de basses passif ou que vous utilisiez un amplificateur de puissance dédié. Vérifiez l'impédance (8 ohms) et la puissance.

Que faire si les joints fournis ne suffisent pas ?

Les joints de port sont installés en usine sur le boîtier arrière. Si vous trouvez des joints supplémentaires dans l'emballage, ils ne sont pas nécessaires. Utilisez le ruban à joint inclus pour sceller les bords du caisson lors de l'installation.

Quel est le poids total à supporter par le mur ?

Le poids total de l'ensemble (boîtier + caisson) est de 18,5 kg. Utilisez des vis et des chevilles adaptées au type de mur (cloison sèche, placoplâtre, etc.). Si vous n'êtes pas sûr, faites appel à un professionnel.

Comment connecter le caisson à l'amplificateur ?

Passez le câble d'enceinte dans l'anneau métallique, puis le long du mur jusqu'à l'amplificateur avant de fermer la cloison sèche. Utilisez du câble de section appropriée (minimum 2,5 mm²). Connectez les bornes du caisson à celles de l'amplificateur en respectant la polarité.

La grille est-elle amovible ?

Oui, la grille se fixe par pression ou vis selon le modèle. Elle peut être retirée pour peindre le caisson ou pour accéder aux vis de fixation.

MODE D'EMPLOI BX12SQ Paradigm

• 1 - Boitier arrêté • 2 - Supports de montage

• 1 - Anneau metallique avec vis • 1 - Couvercle MDF amovible avec 4 vis

• 4 - Bandes de ruban à joint • 1 - Gabarit de montage

PIECES NON COMPRISES :

• Minimum de 16 - vis à cloison sèche no 6 (8 pour fixer les supports au boitier, 8 pour fixer le boitant au mur) Des clous à cloison sèche de 3 peu peuvent également être utilisés pour fixer le boitant au mur

REMARQUE: NE PERCEZ PAS ET N'ENLEVEZ PAS LE PLASTIQUE PROTECTEUR
QUI RECOUVRE LES TROUS DE PORT JUSQU'À CE QUE VOUS SOYEZ PRÉT
À INSTALLER LE GAISSON DE SOUS-GRAVES

PARADIGM NE FOURNIT PAS LES VIS POUR FIXER LE BOITIER ARRÊRÉ SUR LE MUR. VÉUILLEZ CHOISIR LES VIS APPROPRIÉES POUR LE TYPE DE MUR ET LE POIDS DU BOITIER ARRÊRÉ AVEC LE CAISSON DE SOUS-GRAVES.

BOITUER ARRIERE BX-12SQ:26,4 lb / 12,0 kg

CAISSON DE SOUS-GRAVES RVC-12SQ : 14,3 lb / 6,5 kg

POIDS TOTAL: 40,7 lb / 18,5 kg

SI VOUS N'ETES PAS ASSEZ À L'AISE POUR EFFECTUER LA PROCÉDURE SUIVANTE, VEUILLEZ COMMUNIQUE AVEC UN INSTALLATEUR PROFESSIONNEL.

REMARQUE: la quantité de matériel d'insonération nécessaire est incluse et correctement placée dans le boîtier arrêté. VEUILLEZ NE PAS enlever, compacter ou ajouter de matériel d'insonération supplémentaire. N'AJOUTEZ PAS de matériel d'insonération dans le mur directement derrière le boîtier arrêté.

POUR UNE UTILISATION AVEC UNE CLOISON SÉCHE DE 5/8 OU 1/2 PO UNIQUEMENT

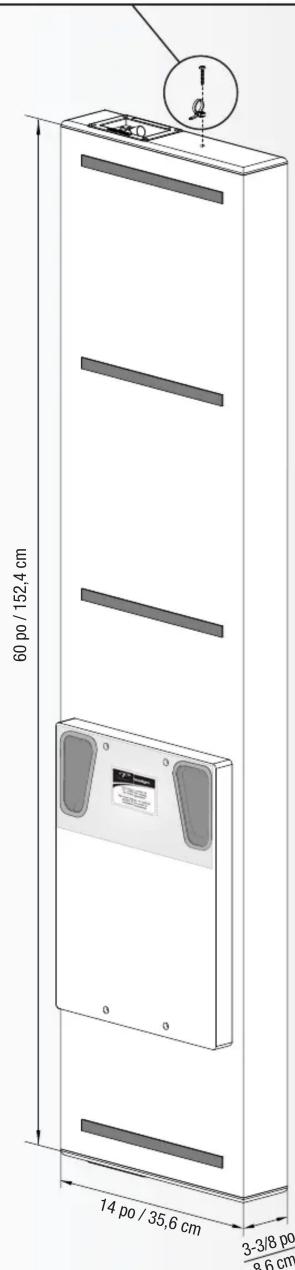

DIMENSIONS DU BOITIER ARRÈRE

REMARQUE: l'anneau métallique pour fixer l'enceinte doit être fixé avec les vis fournies.

CONSEIL: peindre le caisson de sous-graves avant l'installation.

INSTALLATION DES SUPPORTS

MISE EN GARDE: les supports de montage sont en acier galvanise. Les rebords peuvent être coupants.

AVERTISSEMENT! Les portes circulent à la verticale à l'intérieur du boîtier arrêté. Pour éviter tout dommage, placez les supports de montage tel qu'indiqué.

ÉTAPE 1

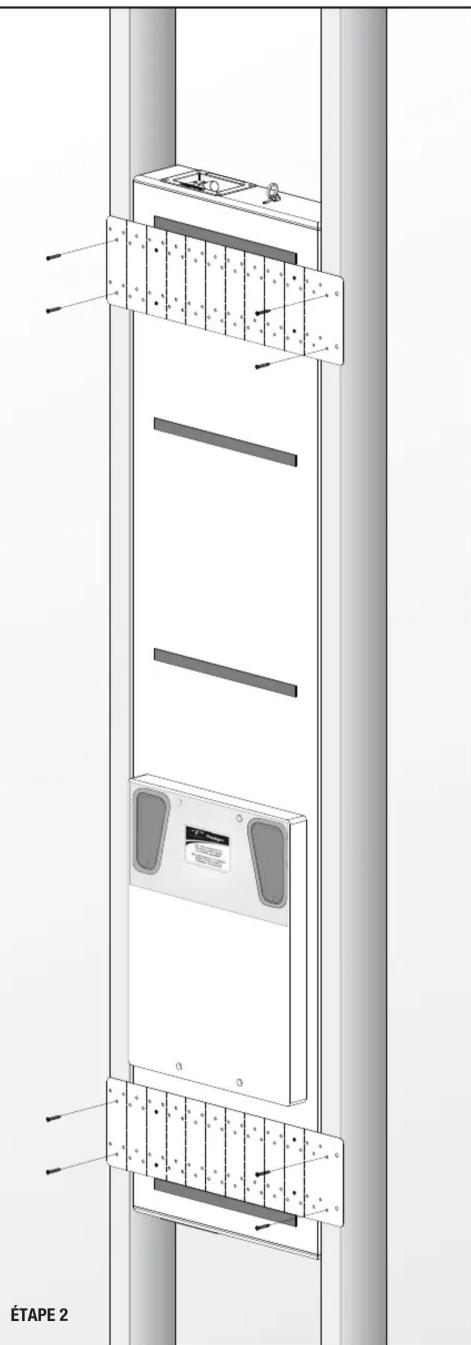

INSTALLATION DU BOITIER ARRIÈRE

Pour évitier les résonances parasites de la coloration sonore, le boitier arrêtne ne doit pas toucher aux montants - centrez-le entre les montants.

CÁBLAGE

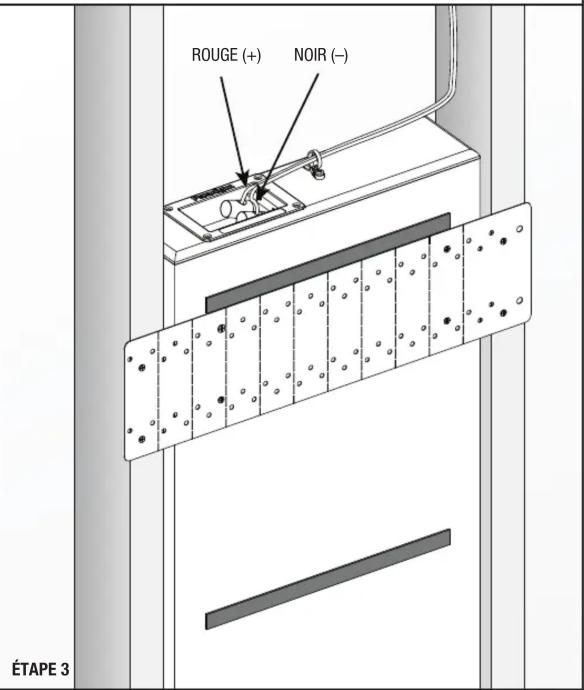

Enfiliez le cable dans l'anneau métallique, puis le long du mur vers l'amplificateur avant de fermer la cloison sèche.

APPLICATION DU RUBAN À JOINT

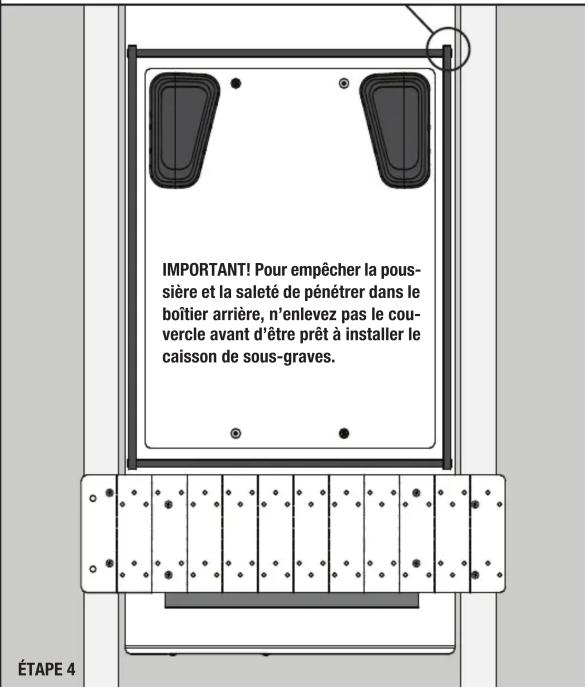

Appliquez une bande de ruban à joint le long des 4 côtes, par-dessus les coins.

CLOISON SÉCHE

Lorsque vous découpez une ouverture dans la cloison sèche, utilisez les dimensions fournies ci-dessous à titre de guide.

IMPORTANT! Lorsque vous appliquez la cloison sèché sur le boîtier arrêté, centrez la découverte du trou sur le couvercle MDF, en laissant un espace égal de chaque côte.

REMARQUE: les dimensions individues sont pour la découple interieure.

IMPORTANT! Les joints de port ont ete installed en usine sur le boitier arriere RVC-12SQ. Si vous trouvez des joints supplémentaires dans l'emballage du caisson de sous-graves, veuillez noter quils ne sont plus nécessaires.

INSTALLATION DU CAISSON DE SOUS-GRAVES

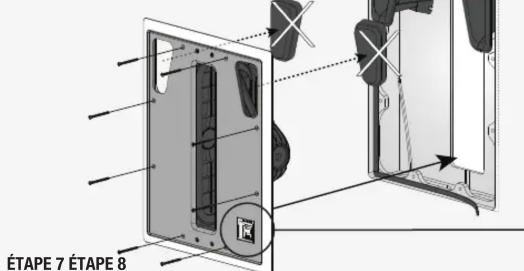

Enleve le couvercle protector. Pour empêcher les fuites d'air, avant d'installer le caisson de sous-graves, appliquè du ruban à joint (compris) le long des 4 côts du boîtier, en faisant passer le ruban sur les coins. Enleve les couvercles de port en appuyant dessus (tel qu'ilustré).

En tenant le caisson de sous-graves fermement, poussez-le dans le boitier arrriere en faisant attention d'aligner les trousex supérieurs du caisson de sous-graves sur les trouxs supérieurs du boitier arriere. Vissez jusqu'à ce que le tout soit terme, mais ne serrez pas complètement. Continuez à tener le caisson de sous-graves fermement en alignant les trouxs du bas. Encore une fois, vissez jusqu'à ce que le tout soit ferme, mais ne vissez pas complètement. Insérez le reste des vis. Serrez toutes les vis.

8- vis à métal no 8-32 (pour fixer le caisson de sous-graves au boitier arrêt) et bandes de ruban à joint comprises avec l'enceinte.

Pour que le caisson de sous-graves fonctionne correctement et pour mages à l'amplificateur de sous-graves, l'internecement de l'impadance ce de façon appropriée. Position de l'interrupteur corresponde à l'amplifié. Consultez le manuel sur compris avec l'amplifiobotenir de plus amplements.

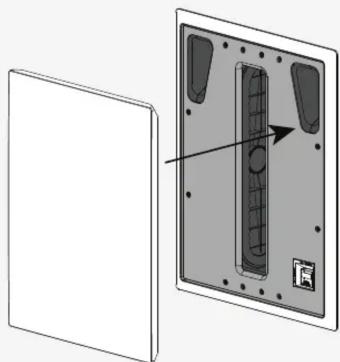

INSTALLATION DE LA GRILLE
