Type de produit	Caisson de basses encastrable (in-wall)
Marque	Paradigm
Modèle	RVC12SQ
Poids total	18,5 kg (40,7 lb)
Poids du boîtier arrière	12,0 kg (26,4 lb)
Poids du caisson	6,5 kg (14,3 lb)
Matériau du boîtier	MDF (panneau de fibres de densité moyenne)
Utilisation	Encastrement mural (in-wall)
Accessoires inclus	Anneau métallique, supports de montage, ruban à joint, gabarit de montage, couvercle MDF amovible, vis de fixation du caisson
Accessoires non fournis	Vis à cloison sèche n°6 (minimum 16) ou clous à cloison sèche de 3 pouces
Conseils d'installation	Peindre le caisson avant l'installation ; ne pas retirer le plastique protecteur des ports avant l'installation ; ne pas ajouter d'insonorisation supplémentaire
Précautions	Supports de montage en acier galvanisé aux bords tranchants ; ne pas faire toucher le boîtier aux montants pour éviter les résonances

FOIRE AUX QUESTIONS - RVC12SQ Paradigm

Comment installer le boîtier arrière du caisson de basses Paradigm RVC12SQ ?

Le boîtier arrière doit être centré entre les montants pour éviter les résonances. Fixez-le à l'aide de vis adaptées à votre type de mur (non fournies). Ne percez pas le plastique protecteur des ports avant l'installation.

Quelles sont les dimensions de découpe pour la cloison sèche ?

Les dimensions exactes ne sont pas fournies dans la notice. Utilisez le gabarit de montage inclus pour tracer l'ouverture. Laissez un espace égal de chaque côté du couvercle MDF.

Puis-je peindre le caisson de basses ?

Oui, la notice recommande de peindre le caisson avant l'installation pour un meilleur rendu esthétique.

Quel type de vis utiliser pour fixer le boîtier au mur ?

Utilisez des vis à cloison sèche n°6 (minimum 8 pour les supports et 8 pour le boîtier) ou des clous à cloison sèche de 3 pouces. Les vis ne sont pas fournies par Paradigm.

Comment câbler le caisson de basses ?

Enfilez le câble dans l'anneau métallique puis le long du mur vers l'amplificateur avant de fermer la cloison sèche. Consultez le manuel de l'amplificateur pour les réglages d'impédance.

Que faire si le caisson ne produit pas de son ?

Vérifiez que le plastique protecteur des ports a été retiré en appuyant dessus. Assurez-vous que les connexions sont correctes et que l'amplificateur est allumé. Consultez le manuel de l'amplificateur.

Puis-je ajouter de l'insonorisation dans le boîtier arrière ?

Non, la notice indique que la quantité d'insonorisation est déjà correctement placée et qu'il ne faut ni enlever, ni compacter, ni ajouter de matériau supplémentaire. N'ajoutez pas non plus d'insonorisation dans le mur derrière le boîtier.

Le boîtier arrière peut-il toucher les montants ?

Non, pour éviter les résonances et la coloration sonore, le boîtier arrière ne doit pas toucher aux montants. Centrez-le entre les montants.

Quels sont les risques liés aux supports de montage ?

Les supports sont en acier galvanisé avec des rebords tranchants. Manipulez-les avec précaution pour éviter les coupures.

Comment installer le caisson dans le boîtier ?

Retirez le couvercle protecteur. Appliquez du ruban à joint sur les 4 côtés du boîtier. Enlevez les couvercles de port. Insérez le caisson en alignant d'abord les trous du haut, vissez sans serrer, puis les trous du bas, puis insérez le reste des vis et serrez toutes les vis.

MODE D'EMPLOI RVC12SQ Paradigm

• 1 - Boîtier arrêté • 2 - Supports de montage
• 1 - Anneau métallique avec vis • 1 - Couvercle MDF amovible avec 4 vis
• 4 - Bandes de ruban à joint • 1 - Gabarit de montage

PIECES NON Comprises:

• Minimum de 16 - vis à cloison sèche no 6 (8 pour fixer les supports au boîtier, 8 pour fixer le boîtier au mur) Des clous à cloison sèche de 3 pouces peuvent également être utilisés pour fixer le boîtier au mur

REMARQUE: NE PERCEZ PAS ET N'ENLEVEZ PAS LE PLASTIQUE PROTECTEUR QUI RECOUVRE LES TROUS DE PORT JUSQU'À CE QUE VOUS SOYEZ PRÉT À INSTALLER LE GAISSON DE SOUS-GRAVES

PARADIGM NE FOURNIT PAS LES VIS POUR FIXER LE BOITIER ARRÊRÉ SUR LE MUR. VÉUILLEZ CHOISIR LES VIS APPROPRIÉES POUR LE TYPE DE MUR ET LE POIDS DU BOITIER ARRÊRÉ AVEC LE CAISSON DE SOUS-GRAVES.

BOITUER ARRIERE BX-12SQ:26,4 lb / 12,0 kg

CAISSON DE SOUS-GRAVES RVC-12SQ : 14,3 lb / 6,5 kg

POIDS TOTAL: 40,7 lb / 18,5 kg

SI VOUS N'ETES PAS ASSEZ À L'AISE POUR EFFECTUER LA PROCÉDURE SUIVANTE, VEUILLEZ COMMUNIQUER AVEC UN INSTALLATEUR PROFESSIONNEL.

REMARQUE: la quantité de matériel d'insonération nécessaire est incluse et correctement placée dans le boîtier arrêté. VEUILLEZ NE PAS enlever, compacter ou ajouter de matériel d'insonération supplémentaire. N'AJOUTEZ PAS de matériel d'insonération dans le mur directement derrière le boîtier arrêté.

Dimensions du boitier arrère

REMARQUE: l'anneau métallique pour fixer l'enceinte doit être fixé avec les vis fournies.

CONSEIL: Peindre le caisson de sous-graves avant l'installation.

Installation des supports

MISE EN GARDE : les supports de montage sont en acier galvanisé. Les rebords peuvent être coupants.

AVERTISSEMENT! Les portes circulent à la verticale à l'intérieur du boîtier arrêté. Pour éviter tout dommage, placez les supports de montage tel qu'indiqué.

ÉTAPE 1

Installation du boitier arrière

Pour éviter les résonances parasites de la coloration sonore, le boîtier arrière ne doit pas toucher aux montants - centrez-le entre les montants.

ÉTAPE 2

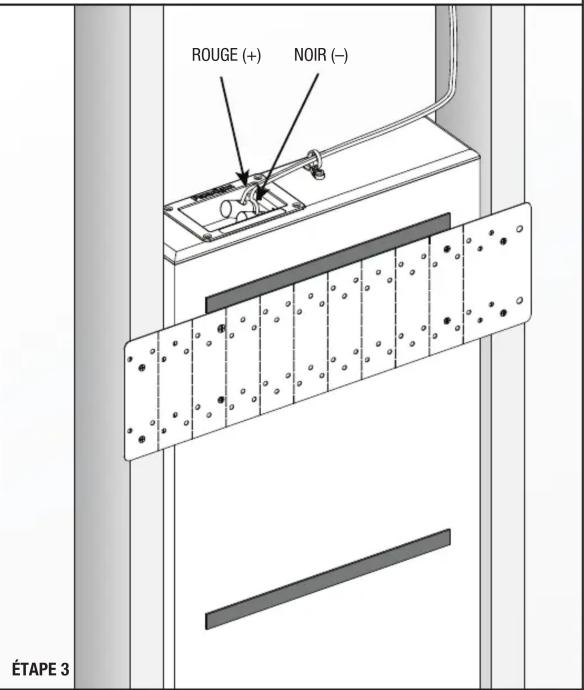

Cáblage

Enfilez le câble dans l'anneau métallique, puis le long du mur vers l'amplificateur avant de fermer la cloison sèche.

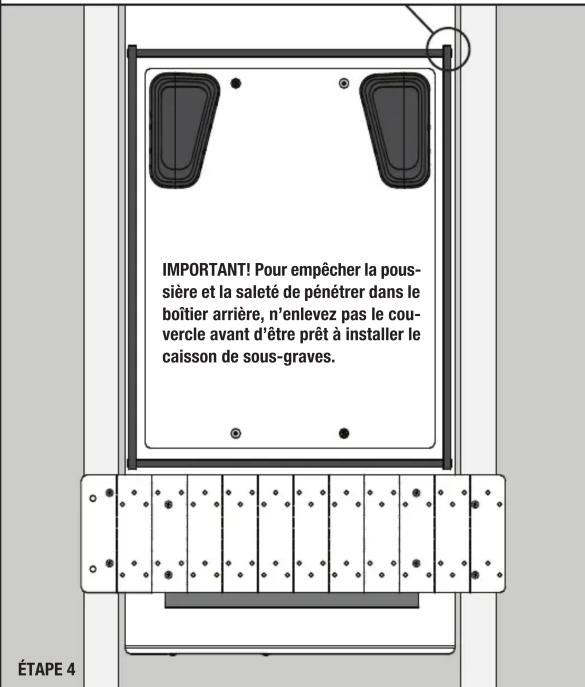

Application du RUBAN à JOINT

Applique une bande de ruban à joint le long des 4 côtes, par-dessus les coins.

Cloison sèche

Lorsque vous découpez une ouverture dans la cloison sèche, utilisez les dimensions fournies ci-dessous à titre de guide.

IMPORTANT! Lorsque vous appliquez la cloison sèche sur le boîtier arrêté, centrez la découverte du trou sur le couvercle MDF, en laissant un espace égal de chaque côte.

REMARQUE: les dimensions individuelles sont pour la découpe intérieure.

IMPORTANT! Les joints de port ont été installés en usine sur le boîtier arrière RVC-12SQ. Si vous trouvez des joints supplémentaires dans l'emballage du caisson de sous-graves, veuillez noter qu'ils ne sont plus nécessaires.

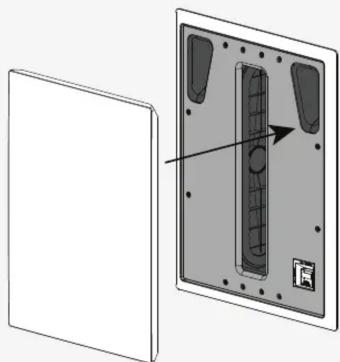

Installation du caisson de sous-graves

Enlevez le couvercle protecteur. Pour empêcher les fuites d'air, avant d'installer le caisson de sous-graves, appliquez du ruban à joint (compris) le long des 4 côtés du boîtier, en faisant passer le ruban sur les coins. Enlevez les couvercles de port en appuyant dessus (tel qu'illustré).

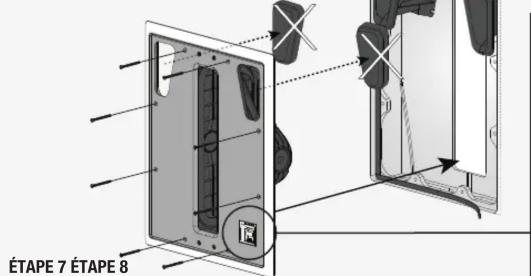

En tenant le caisson de sous-graves fermement, poussez-le dans le boîtier arrière en faisant attention d'aligner les trous supérieurs du caisson de sous-graves sur les trous supérieurs du boîtier arrière. Vissez jusqu'à ce que le tout soit terminé, mais ne serrez pas complètement. Continuez à tenir le caisson de sous-graves fermement en alignant les trous du bas. Encore une fois, vissez jusqu'à ce que le tout soit fermé, mais ne vissez pas complètement. Insérez le reste des vis. Serrez toutes les vis.

8- vis à métal no 8-32 (pour fixer le caisson de sous-graves au boîtier arrière) et bandes de ruban à joint comprises avec l'enceinte.

Pour que le caisson de sous-graves fonctionne correctement et pour maîtres à l'amplificateur de sous-graves, l'interconnexion de l'impatance se fait de façon appropriée. Position de l'interrupteur correspond à l'amplifié. Consultez le manuel sur compris avec l'amplificateur pour obtenir de plus amples informations.
