SW115 - Caisson de basses KLIPSCH - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SW115 KLIPSCH au format PDF.
| Marque | Klipsch |
| Modèle | SW115 |
| Type de produit | Caisson de basses amplifié |
| Haut-parleur | 15 pouces (381 mm) |
| Amplification | Intégrée |
| Alimentation | Secteur (100-240 V, 50/60 Hz) |
| Fréquence de coupure (passe-bas) | Réglable de 50 à 150 Hz |
| Phase | Commutable 0° / 180° |
| Mise en veille automatique | Après 20 minutes sans signal |
| Entrées ligne (Line In) | RCA (Left/LFE et Right) |
| Entrées haut niveau (High Level) | Bornier à vis (4 bornes) |
| Voyant d'alimentation | Vert (marche), éteint (veille/arrêt) |
| Finition | Résistante, nettoyage au chiffon sec |
| Utilisation | Intérieur uniquement |
| Distance de sécurité | Minimum 20 cm des personnes |
| Conformité | FCC classe B, IC, CE, WEEE |
| Garantie | Enregistrement en ligne recommandé |
FOIRE AUX QUESTIONS - SW115 KLIPSCH
Questions des utilisateurs sur SW115 KLIPSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice SW115 - KLIPSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SW115 de la marque KLIPSCH.
MODE D'EMPLOI SW115 KLIPSCH
Cet appeareil numérique de la classe B est conforme à la nomé NMB-003 du Canada.
Le terme «IC:» avant le numero de certification radio signifie seulement que les specifications techniques d'Industrie Canada ont ete respectees.
Cet apparéil est conforme à FCC et IC l'exposition aux rayonnements limites fixées pour un environnement non contrôle. Cet apparéil doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet transmetteur ne doit pas être co-situé ou opérant en liaison avec toute autre antennou transmetteur.

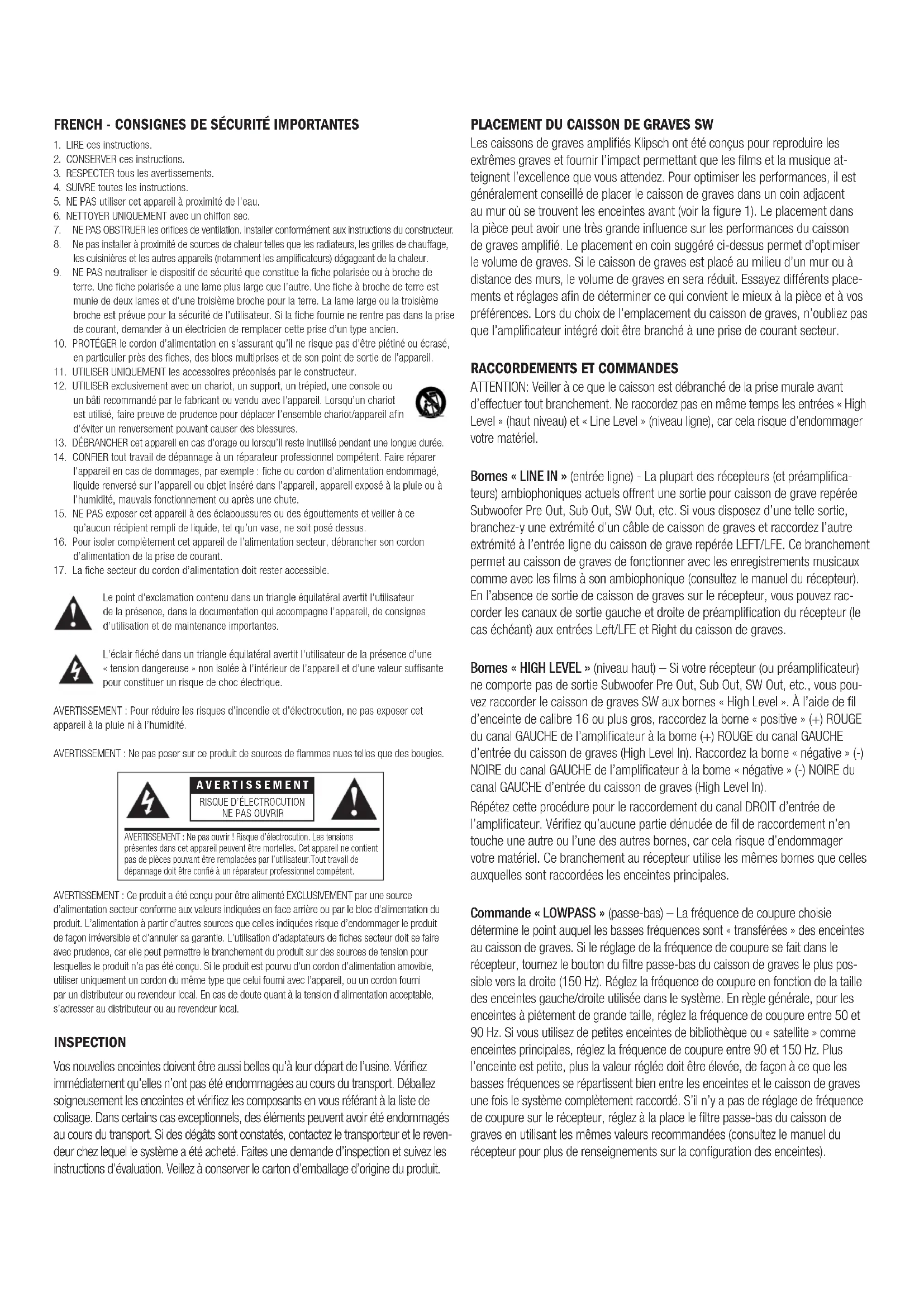

- LIRE ces instructions.
- CONSERVER ces instructions.
- RESPECTER tous les averlissements.
- SUIVRE toutes les instructions.
- NE PAS utilisec cet appeareil a proximite de I'eau.
- NETTOYER UNIQUEMENT avec un chiffon sec.
- NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
- Ne pas installer à proximé de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres apparèils (notamment les amplificateurs) dégagant de la chaleur.
- NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée à une lame plus large que l'autre. Une fiche à broche de terre est munie de deux lames et d'une troisième broche pour la terre. La lame large ou la troisième broche est prévue pour la sécurité de l'utilisateur. Si la fiche fournie nerette pas dans la prise de courant, demander à un électricien de replacer cette prise d'un type ancien.
- PROTÉGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétriné ou écrase, en particulier près des fiches, des blocs multiprisés et de son point de sortie de l'appareil.
- UTILISER UNIQUEMENT les accessoires preconisés par le constructeur
- UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommendé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant cause des blessures.
- DEBRANCHER cet appeareil en cas d'orage ou lorsqu'il reste inutilise pendant une longue durée.
- CONFIER tout travail de dépannage à un réparateur professionnel compétent. Faire réparer l'appareil en cas de dommages, par exemple : fiche ou cordon d'alimentation endommé, liquide renversé sur l'appareil ou objet inséré dans l'appareil, appareil exposé à la piuie ou à l'humidité, mauvais fonctionnement ou après une chute.
- NE PAS exposer cet appareil à des éclaboussures ou deségoutements et veiller à ce qu'aucun réciplient rempli de liquide, tel qu'un vase, ne soit posé dessus.
- Pour isoler complètement cet appeareil de l'alimentation secteur, débrancher son cordon d'alimentation de la prise de courant.
- La fiche secteur du cordon d'alimentation doit rester accessible.
Le point d'exclamation contenu dans un triangle équilateral avertit l'utilisateur de la présence, dans la documentation qui accompagne l'appareil, de consignes d'utilisation et de maintenance importantes.
L'éclair fléché dans un triangle équilateral avertit l'utilisateur de la présence d'une « tension dangereuse » non isolée à l'intérieur de l'appareil et d'une valeur suffisante pour constituer un risque de chic electrique.
AVERTISSEMENT : Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet apparéil à la pluie ni à l'humidité.
AVERTISSEMENT: Ne pasposer sur ce produit de sources de flammes nues telles que des bougies.
AVERTISSEMENT
RISQUE D' ELECTROCUTION NE PAS OUVIR
AVERTISSEMENT: Ne pas ouvrir! Risque d'electrocution. Les tensions présentes dans cet apparéil peuvent être mortelles. Cet apparéil ne contient pas de pieces pouvant être remplées par l'utiliste. Tout travail de dépannage doit être confié à un reparateur professionnel compétent.
AVERTISSEMENT: Ce produit a ete concu pour etre alimentete EXCLUSIVEMENT par une source d'alimentation secteur conforme aux valeurs indiquees en face arriere ou par le bloc d'alimentation du produit. L'alimentation a partir d'autres sources que celles indiquees risque d'endommager le produit de façon irreversible et d'annuler sa garantie. L'utilisation d'adaptateurs d'fiches secteur doit se faire avec prudence, car elle peut permetre le branchement du produit sur des sources de tension pour lesquelles le produit n'a pas ete concu. Si le produit est pourvu d'un cordon d'alimentation amovible, utiliser uniquement un cordon du meme type que celui founil avec l'appareil, ou un cordon foumi par un distributeur ou revendeur local. En cas de doute quant a la tension d'alimentation acceptable, s'accesser au distributeur ou au revendeur local.
INSPECTION
Vos nouvelles enceintes doivent être aussi belles qu'à leur départ de l'usine. Vérifiez immédiatement qu'elle n'ont pas été endommagées au cours du transport. Déballez soignement les enceintes et vérifiez les composants en vous reférant à la liste de colisage. Dans certains cas exceptionnels, des éléments peuvent avoir été endommagés au cours du transport. Si des dégats sont constatés, contactez le transporter et le revendeur chez lequel le système a été acheté. Faites une demande d'inspection et suivez les instructions d'évaluation. Veillez à conserver le carton d'emballage d'origine du produit.
PLACEMENT DU CAISSON DE GRAVES SW
Les caissons de graves amplifiés Klipsch ont été concus pour réproduire les extrêmes graves et fournir l'impact permettant que les films et la musique atteignent l'excellence que vous attendez. Pour optimiser les performances, il est généralement conseilé de placer le caisson de graves dans un coin adjacent au mur où se trouvent les enceintes avant (voir la figure 1). Le placement dans la piece peut avoir une très grande influence sur les performances du caisson de graves amplifié. Le placement en coin sugéré ci-dessus permet d'optimiser le volume de graves. Si le caisson de graves est place au milieu d'un mur ou à distance des murs, le volume de graves en sera réduit. Essayez différents placements et réglages afin de déterminer ce qui convient le比较好 à la pierce et à vos préférences. Lors du choix de l'emplacement du caisson de graves, n'oublie pas que l'amplificateur intégré doit être branché à une prise de courant secteur.
RACCORDEMENTS ET COMMANDES
ATTENTION: Veiller à ce que le caisson est débranché de la prise murale avant d'effectuer tout branchement. Ne raccordez pas en même temps les entres « High Level » (haut niveau) et « Line Level » (niveau ligne), car cela risque d'endommager notre matériel.
Bones « LINE IN » (entree ligne) - La plupart des recepteurs (et préamplificateurs) ambiophoniques actuels offrent une sortie pour caisson de grave repeeree Subwoofer Pre Out, Sub Out, SW Out, etc. Si vous disposez d'une telle sortie, branche-y une extrimete d'un cable de caisson de graves et raccordez I'autre extremite a I'entree ligne du caisson de grave repeeree LEFT/LFE. Ce branchement permit au caisson de graves de fonctionner avec les enregistements musicaux comme avec les films a son ambiophonique (consultez le manuel du recepteur). En I'absence de sortie de caisson de graves sur le recepteur, vous pouze racorder les canaux de sortie gauche et droite de preamplification du recepteur (le cas echeant) aux entrées Left/LFE et Right du caisson de graves.
Bones « HIGH LEVEL » (niveau haut) – Si vous récepteur (ou préamplificateur) ne compte pas de sortie Subwoofer Pre Out, Sub Out, SW Out, etc., vous pouvez raccorder le caisson de graves SW aux bornes « High Level ». À l'aide de fil d'enceinte de calibre 16 ou plus gros, raccordez la borne « positive » (+) ROUGE du canal GAUCHE de l'amplificateur à la borne (+) ROUGE du canal GAUCHE d'entrée du caisson de graves (High Level In). Raccordez la borne « négative » (-) NOIRE du canal GAUCHE de l'amplificateur à la borne « négative » (-) NOIRE du canal GAUCHE d'entrée du caisson de graves (High Level In).
Répétez cette procédure pour le raccordement du canal DROIT d'entrée de l'amplificateur. Vérifie qu'aucune partie dénudée de fil de raccordement n'en touche une autre ou l'une des autres bornes, car cela risque d'endommager votre matériel. Ce branchement au récepteur utilise les mêmes bornes que celles auxquelles sont raccordées les enceintes principales.
Commande « LOWPASS » (passe-bas) – La fréquence de coupure可以选择 déterminé le point auquel les basses fréquences sont « transférées » des enceintes au caisson de graves. Si le réglage de la fréquence de coupure se fait dans le récepteur, tournez le bouton du filtre passée-bas du caisson de graves le plus possible vers la droite (150 Hz). Réglez la fréquence de coupure en fonction de la taille des enceintes gauche/droite utilisée dans le système. En règle générale, pour les enceintes à piétement de grande taille, réglez la fréquence de coupure entre 50 et 90 Hz. Si vous utilisez de petites enceintes de bibliothèque ou « satellite » comme enceintes principales, réglez la fréquence de coupure entre 90 et 150 Hz. Plus l'enceinte est petite, plus la valeur réglée doit être élevée, de façon à ce que les basses fréquences se repartisent bien entre les enceintes et le caisson de graves une fois le système complètement raccordé. S'il n'y a pas de réglage de fréquence de coupure sur le récepteur, réglez à la place le filtre passée-bas du caisson de graves en utilisant les mêmes valeurs recommandées (consultez le manuel du récepteur pour plus de renseignements sur la configuration des enceintes).
Commande « LOWPASS » (passe-bas) – La fréquence de coupure可以选择 déterminé le point auquel les basses fréquences sont « transférées » des enceintes au caisson de graves. Si le réglage de la fréquence de coupure se fait dans le récepteur, tournez le bouton du filtre passée-bas du caisson de graves le plus possible vers la droite (150 Hz). Réglez la fréquence de coupure en fonction de la taille des enceintes gauche/droite utilisée dans le système. En règle générale, pour les enceintes à piétement de grande taille, réglez la fréquence de coupure entre 50 et 90 Hz. Si vous utilisez de petites enceintes de bibliothèque ou « satellite » comme enceintes principales, réglez la fréquence de coupure entre 90 et 150 Hz. Plus l'enceinte est petite, plus la valeur réglée doit être élevée, de façon à ce que les basses fréquences se repartisent bien entre les enceintes et le caisson de graves une fois le système complètement raccordé. S'il n'y a pas de réglage de fréquence de coupure sur le récepteur, réglez à la place le filtre passée-bas du caisson de graves en utilisant les mêmes valeurs recommandées (consultez le manuel du récepteur pour plus de renseignements sur la configuration des enceintes).
« PHASE » 0/180 – Cette commande sert à l'équilibrage acoustique de la sortie du caisson de graves avec les enceintes principales. Choisissez la position (soit 0^ , soit 180^ ) dans laquelle la puissance du caisson de graves est la plus élevé pour la position d'écoute.
« POWER » AUTO/ON/OFF (auto/marche/arret) – Il s'agit de l'interrupteur d'alimentation secteur du caisson de graves. Cet interrupteur doit être en position « ON » pour que le caisson de graves et la fonction « Auto/On » soient en service. Mettez-le en position « OFF » lorsque le caisson de graves reste inutilisé pendant une longue durée (par exemple, pendant les vacances).
Lorsque ce commutateur est en position « AUTO», le caisson de graves se met automatiquement en marche des la détction d'un signal. Il s'est int automatiquement après 20 minutes sans signal. Lorsque le commutateur est en position « ON», le caisson de graves reste en marche tant que l'interrupteur d'alimentation est en position « ON » (marche). Lorsque le commutateur est en position « OFF», le caisson de graves reste à l'arrêt tant que l'interrupteur d'alimentation est en position « OFF » (arret).
Voyant d'alimentation - Cevoyant, le baffle avant, indique I'etat de fonctionnement de l'amplificateur intégré. Il est en mode de veille et en vert lorsque l'amplificateur est activé et reçoit un signal. Lorsque levoyant est étéint, l'amplificateur est à l'arrêt. Pour plus de renseignements sur les réglages indiqués dans ce manuel et sur la gestion des graves, adressez-vous à un revendeur ou visitez le site www.klipsch.com.
ENTRETIEN ET NETTOYAGE DU CAISSON DE GRAVES AMPLIFIÉ
La finition résistance du caisson de graves ne nécessite qu'un dépoussierage ou un nettoyage au chiffon sec. Évitez d'utiliser des produits de nettoyage abrasifs ou à base de solvant ainsi que des détergents agressifs. La poussière peut être enlevée du coffret du caisson de graves à l'aide d'une Brosse d'aspirateur.
INFORMATIONS DE CONFORMITE FCC ET CEM CANADA :
REMARQUE: Cet apparéil a été testé et reconnu compatible avec les limites des apparéils numériques de classe B, en application de la section 15 des règes de la FCC. Ces limites ont été établies de façon à offrir une protection raisonnable contre les interférences nuisibles dans les installations résidentielles. Ce matériel génère, utilise et peut émettre des radio-fréquences et, s'il n'est pas installé et utilisé en accord avec les directives fournies, peut provoquer des interférences avec les communications radio. Il est toute fois impossible de garantir que des interférences ne se produiront pas dans une installation donnée. Si cet apparéil entraine des interférences nuisibles à la réception des programmes de radio ou de télévision, ce qui peut se vérifier en le mettant hors tension puis de nouveau sous tension, l'utilisateur peut prendre les mesures suivantes pour essayer de corriger les interférences :
réorientation ou déplacement de l'antenne de réception ;
augmentation de la distance entre l'appareil et le récepteur ;
branchement de l'appareil sur une prise de courant reliée à un circuit électrique différent de celui du récepteur ;
consulter le détaillant ou un technicien radio/TV compétent sur ce sujet.
Homologation comme apparéil numérique de classe B au titre des modalités de verification FCC section 15.
Attention : Les changements ou modifications non expressement approuvés par le fabricant peuvent annuler le droit de l'utilisateur à utiliser cet apparéil.
Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.
The terme « IC » avant le numero d'homologation radio indique simplement le respect des specifications techniques d'Industrie Canada.
Cet apparéil respecte les limites FCC et IC d'exposition aux rayonnements, établies pour un environnement non contrôle. Cet apparéil doit être installé et utilisée de façon à ce que la distance entre le radiateur et le corps humain soit d'au moins 20 cm. Cet émetteur ne doit pas être place à proximité d'autres antennes ou émetteurs ni fonctionner avec eux.
Son fonctionnement est soumis aux deux conditions suivantes : 1) cet apparéil ne doit pas produit d'interférences et 2) cet apparéil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable de l' apparéil.
Pour réduire les risques d'interférences radio pouvant affecter les autres utilisateurs, le type d'antenne et son gain doivent être choisis de façon à ce que la puissance isotrope rayonnée équivalente (PIRE) ne soit pas supérieure à ce qui est permis pour permettre de bonnes communications.
Autorisation de porter la marque CE, conformité à la directive basse tension 2006/95/CE de l'Union Européenne; conformité aux directives de l'Union Européenne CEM 2004/108/CE et 2005/32/CE sur les exigences Ecodesign.
AVIS WEEE
Remarque: Cette marque n'est applicable qu'aux pays de l'Union Européenne (EU) et à la Norvège.
Cet apparéil est étiquete conformément à la directive européen 2002/96/CE relative à la gestion des déchets d'équipements électriques et électroniques (DEEE). Cette étiquette indique que ce produit ne doit pas été jeté avec les ordures menagères. Il faut le déposer dans une décharge ajustée permettant la recupération et le recyclage.
ENREGISTREMENT DU PRODUIT
Enregistrez le produit en ligne à l'adresse www.klipsch.com/register
- Klipsch you tiendra au courant des nouveaux produits et des promotions.
Vos coordonnées ne seront jamais revendues. - Ces informations d'enregistrement ne sont pas utilisées pour la garantie.
Conservez le reçu pour les réclamations dans le cadre de la garantie.

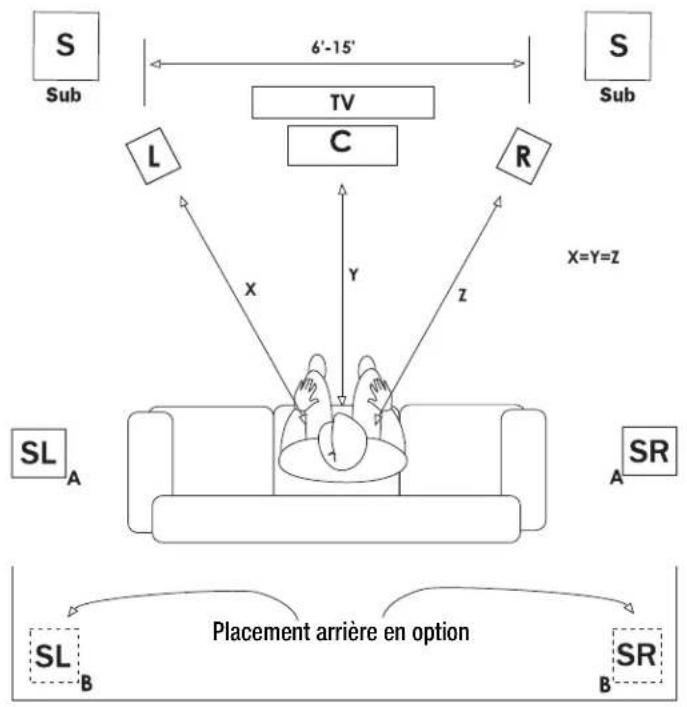

Figure 1 Placement des enceintes dans la zone d'écoute
Figure 2 Raccordement des caissons de graves SW-110, SW-112 et SW-115
Le caisson de graves Klipsch SW permit les raccordements de niveau enceinte (haut) et de niveau entree ligne (bas). Le raccordement depend du type de recepteur (ou preamplificateur) utilise avec le caisson de graves. Veilze a ne pas efectuer les deux raccordements en meme temps, car cela risque d'endetommager le systeme! La plupart des raccordements se font sur I'entree ligne * Line In'.

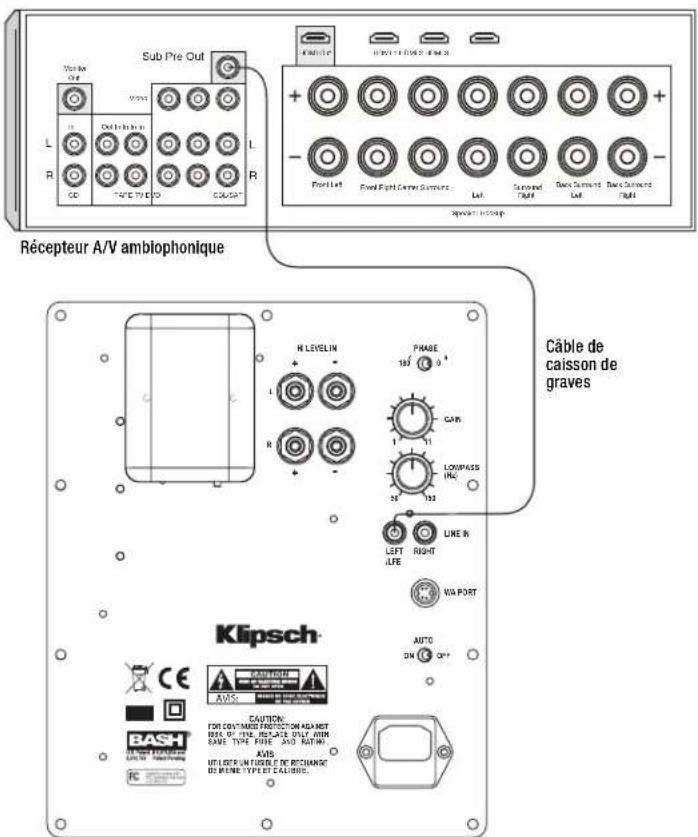

Raccordement « Line In » (entree ligne)

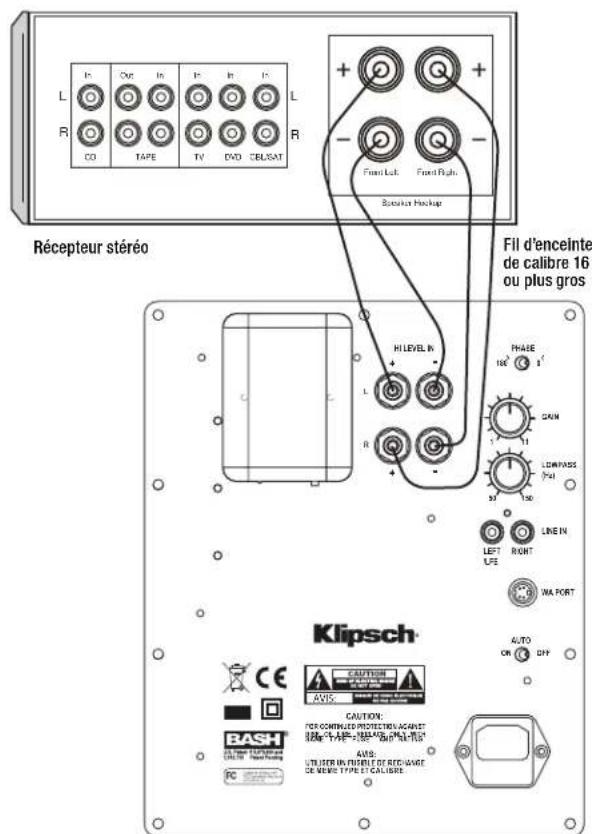

Raccordement « High Level » (haut niveau)
Marque : KLIPSCH
Modèle : SW115
Catégorie : Caisson de basses
