PS120420 - Multiprise Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multiprise (barre d’alimentation)
Marque	Tripp Lite
Modèle	PS120420
Catégorie	Multiprise sans protection contre les surtensions
Intensité nominale	20 A
Nombre de prises	4
Types de prises	2 x NEMA 5-20R, 2 x NEMA 5-15R
Fiche d’entrée	NEMA 5-20P
Longueur du cordon	4,57 m (15 pi)
Longueur totale	30,5 cm (12 po)
Disjoncteur	Oui, réarmable
Utilisation	Intérieur uniquement
Matériau du boîtier	Plastique ignifuge
Montage mural	Oui, avec agrafes incluses (fixation horizontale ou verticale)
Garantie	Garantie limitée à vie
Consignes de sécurité	Ne pas brancher sur une prise non mise à la terre ; ne pas utiliser de cordon prolongateur ; ne pas ouvrir le boîtier

FOIRE AUX QUESTIONS - PS120420 Tripp Lite

Quels types de prises possède la multiprise PS120420 ?

La multiprise PS120420 dispose de 2 prises NEMA 5-20R et 2 prises NEMA 5-15R, pour un total de 4 prises.

Comment installer la multiprise au mur ?

Utilisez les agrafes de verrouillage fournies. Pour un montage horizontal ou vertical, marquez les emplacements, fixez les agrafes avec des vis (non fournies) et suspendez la barre en insérant les fentes piriformes dans les vis. Consultez la notice pour les détails.

Quelle est l'intensité maximale supportée ?

L'intensité nominale est de 20 A. Ne dépassez pas cette valeur, sinon le disjoncteur se déclenchera.

Que faire si le disjoncteur se déclenche ?

Débranchez l'appareil qui a provoqué la surcharge, puis réarmez le disjoncteur en le remettant en position initiale.

Puis-je brancher un cordon prolongateur sur la multiprise ?

Non, il est interdit d'utiliser des cordons prolongateurs ou des adaptateurs à deux fils. Branchez directement vos appareils.

La PS120420 protège-t-elle contre les surtensions ?

Non, ce modèle n'offre aucune protection contre les surtensions ou les bruits. Il s'agit d'une simple barre d'alimentation.

Quelles sont les consignes de sécurité importantes ?

Ne branchez pas sur une prise non mise à la terre, n'utilisez pas à l'extérieur, éloignez des sources de chaleur, ne percez pas le boîtier et n'installez pas en présence d'humidité.

Comment nettoyer la multiprise ?

Débranchez-la avant nettoyage. Utilisez un chiffon sec ou légèrement humide. N'utilisez pas de solvants ou de produits abrasifs.

Quelle est la longueur du cordon d'alimentation ?

Le cordon mesure 4,57 mètres (15 pieds).

La multiprise est-elle garantie ?

Oui, Tripp Lite offre une garantie limitée à vie contre les défauts de matière et de main-d'œuvre. Pour toute réclamation, contactez le support Tripp Lite.

MODE D'EMPLOI PS120420 Tripp Lite

Barres d'alimentation

Modèles : PS120406, PS120420, PS240406, PS2408RA, PS240810, PS3612RA, PS361206, PS361220 et PS480806

Les barres d'alimentation de série PS sont conçues pour offrir un accès pratique à plusieurs sorties CA.

Remarque: Les modèles de barres d'alimentation énumérés ci-dessus N'OFFRENT PAS de protection contre les surtensions ou les bruits à l'équipement connecté.

Consignes de Sécurité 10 Importantes

Raccord de Matériel 10

Fixation Murale 10

Spécifications 11

Garantie Limitée de Vie 12

Copyright © 2015 Tripp Lite. Tous droits réservés.

Consignes de sécurité importantes

• NE PAS brancher sur une prise non mise à la terre.
• NE PAS utiliser de cordons prolongateurs ou d'adaptateurs à deux fils.
• Cette barre d'alimentation est conçue pour être utilisée seulement à l'intérieur. Installer cette barre d'alimentation loin d'appareils de chauffage comme des radiateurs ou des registres de chaleur.
• Ne pas installer en présence d'humidité excessive.
• Ne pas y brancher de cordons prolongateurs.
• Ne jamais faire l'installation de câblage électrique, téléphonique, réseau ou coaxial pendant un orage.
• Ne jamais percer une quelconque partie du boîtier ni ouvrir le boîtier. Aucune pièce interne ne peut être réparée par l'utilisateur.

Raccord de matériel

Branchez-vous le matériel dans les prises c.a. de la barre d'alimentation. NE branchez PAS de matériel consommant une intensité totale supérieure à l'intensité nominale de votre barre d'alimentation (référez-vous à l'étiquette de cette dernière pour en vérifier l'intensité nominale), sinon vous déclencherez son disjoncteur. Si ce dernier se déclenche, enlevez le matériel causant la surcharge, et rabaissez le disjoncteur à sa position initiale. Laissez suffisamment d'espace à l'extrémité de la barre d'alimentation pour permettre au disjoncteur de fonctionner normalement.

Remarque: Certaines configurations prédéterminées à interrupteur sont dotées d'un capuchon protecteur. Pour accéder à l'interrupteur, soulevez simplement le capuchon qui y est attaché.

Fixation murale

Tous les modèles de barres d'alimentation sont dotés d'agrafes permettant leur montage horizontal ou vertical à une variété de surfaces. L'utilisateur doit fournir les autres pièces de montage (vis, etc.) requises et en déterminer la convenance pour la surface de montage choisie.

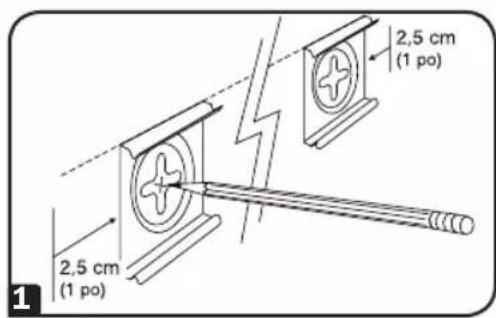

1 Marquez d'un trait droit horizontal ou vertical l'endroit où vous pouvez monter la barre d'alimentation. À chaque extrémité du trait, marquez l'endroit où les bords de la barre d'alimentation seront placés. Posez une agrafe de verrouillage sur la surface de montage à 2,5 cm (1 po) de ces extrémités et marquez l'emplacement où les vis doivent être enfoncées dans le mur. Pour les barres dépassant 120 cm (48 po), marquez également le trou de vis de la troisième agrafe de verrouillage à mi-chemin entre les deux autres.

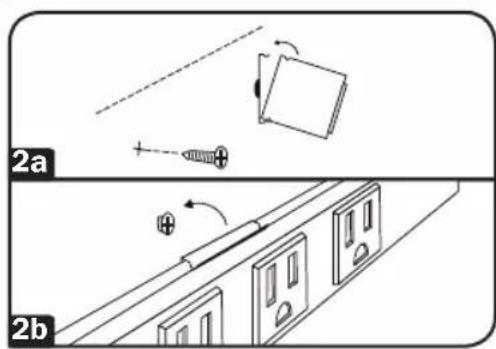

2 Montage par les trous piriformes : Enoncez des vis n° 8 directement dans la surface de montage. Ajustez les agrafes à la barre d'alimentation 2a, puis suspendez cette dernière aux vis grâce aux fentes piriformes des agrafes de verrouillage 2b

3 Montage par les agrafes : Faites d'abord passer des vis n° 10 dans des rondeilles, puis passez-les au centre des agrafes de verrouillage pour les enfoncer ensuite dans la surface de montage 3a. Positionnez un côté de la barde alimentation à l'intérieur d'un rebord des agrafes, puis poussez sur la barre pour la mettre en place 3b.

Specifications

Modèle Ampérage	Nombre de sorties x Type	Fiche d'entrée	Longueur du cordon	Longueur totale Disjoncteur
PS120406	15A 4 x	5-15R 5-15P		1,83 m 30,5 cm
PS120420	20A 2 x	5-20R, 2 x 5-15R 5-20P		4,57 m 30,5 cm
PS240406	15A 4 x	5-15R 5-15P		1,83 m 61 cm
PS2408RA	15A 8 x	5-15R* 5-15P*		4,57 m 61 cm
PS240810	15A 8 x	5-15R 5-15P 3,05 m 61	cm 15A
PS3612RA	15A 12 x	5-15R* 5-15P* 4,57	m 91,4 cm 15A
PS361206	15A	12 x 5-15R	5-15P 1,83 m 91,4 cm 15A
PS361220	20A	2 x 5-20R, 10 x 5-15R	5-20P	4,57 m 91,4 cm
PS480806	15A 8 x	5-15R 5-15P		1,83 m 22 cm

*Angle droit

Garantie limitée de vie

Le Vendeur garantit ce produit, s'il est utilisé conformément aux instructions applicables, contre tout défaut de matière et de main d'œuvre pendant toute la vie du date de vente originale. Si le produit présente un défaut de matière ou de main-d'œuvre pendant cette période, le Vendeur s'engage à le réparer ou à le remplacer, à sa discrétion. La réparation dans le cadre de la présente garantie ne peut être obtenue qu'en livrant ou en expédiant le produit (tous les frais d'expédition ou de livraison payés d'avance) à: TRIPP LITE, 1111 W. 35th Street; Chicago, IL 60609 USA. Le vendeur paiera les frais d'expédition de retour. Visitez www. triplite. com/support avant d'envoyer un équipement pour réparations.

LA PRESENTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UN MAUVAIS USAGE OU D'UNE NÉLGENCE. LE VENDEUR N'ACCORDE AUCUNE AUTRE GARANTIE EXPRESSE QUE CELLE MENTIONNÉE EXPRESSEMENT DANS LA PRESENTE. TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTS DE QUALITE MARCHANDE OU D'ADECQUATION À UN USAGE PARTICULIER, SONT LIMITÉES À LA DUREE DE LA PÉRIODE DE GARANTIE SUSMENTNÉE; ET LA PRESENTE GARANTIE EXCLUT EXPRESSEMENT TOUS LES DOMMAGES FORTUIITS ET INDIRECTS. (Certaines juridictions n'autorisant pas de limitation de la durée de la garantie implicite et d'autres l'exclusion ou la limitation des dommages fortuits ou indirects, les limitations et exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à votre cas. La présente garantie vous donne des droits spécifique et vous pouvez jour d'autres droits qui varient d'une jurisdiction à une autre.)

AVERTISSEMENT: Avant tout usage, l'utilisateur doit déterminer si le dispositif est adapté à l'emploi prévu et si, le cas échéant, il ne présente aucune danger. Comme les applications peuvent différer considérablement les unes des autres, le fabricant ne fait aucune déclaration ni n'accorde aucune garantie quant à l'adéquation de ces appareils à une application donnée. La politique de Tripp Lite est en amélioration constante. Les caractéristiques sont susceptibles d'être modifiées sans préavis.

Numéros d'identification de conformité aux réglements

À des fins de certification et d'identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

La politique de Tripp Lite est celle d'une amélioration continue. Les spécifications peuvent être modifiées sans préavis.
