Type de produit	Jouet radiocommandé à l'échelle
Marque	LaTrax
Modèle	75054
Alimentation	Batterie rechargeable (débrancher avant intervention)
Moteur	Moteur électrique remplaçable
Outils de maintenance	Tournevis Phillips n°1, clé Allen 1,5 mm, fer à souder
Remplacement moteur	Suivre les étapes indiquées dans la notice
Assistance technique	1-888-872-9927 (résidents des États-Unis)
Notice disponible en	Français, anglais et autres langues sur demande
Pièces détachées	Pignon d'engrenage d'origine et optionnel disponibles
Entretien	Débrancher la batterie avant toute intervention mécanique
Sécurité	Utilisation sous surveillance adulte recommandée

FOIRE AUX QUESTIONS - 75054 LaTrax

Quelle est la tension de la batterie utilisée ?

La batterie est une batterie rechargeable standard pour modélisme. La notice ne précise pas la tension exacte, mais les modèles LaTrax utilisent généralement une batterie 7,2 V NiMH ou LiPo.

Comment changer le moteur de mon LaTrax 75054 ?

Suivez les étapes de la notice : débranchez la batterie, retirez les vis du couvercle du récepteur et du châssis, soulevez le châssis, retirez le moteur, dessoudez les fils, remplacez le moteur et resoudez les fils en respectant la polarité (fil rouge sur borne positive marquée d'un point rouge). Remontez dans l'ordre inverse.

Quels outils sont nécessaires pour le remplacement du moteur ?

Vous aurez besoin d'un tournevis Phillips n°1, d'une clé Allen de 1,5 mm et d'un fer à souder.

Où puis-je trouver des pièces de rechange pour mon LaTrax 75054 ?

Les pièces détachées comme les pignons d'engrenage sont disponibles chez les revendeurs spécialisés ou directement auprès de LaTrax (assistance téléphonique 1-888-872-9927 pour les États-Unis).

Mon LaTrax 75054 ne fonctionne plus, que faire ?

Vérifiez d'abord la charge de la batterie et les connexions électriques. Si le problème persiste, consultez la notice pour le diagnostic ou contactez l'assistance technique.

Puis-je utiliser un moteur de rechange autre que celui d'origine ?

Oui, la notice mentionne un pignon d'engrenage optionnel qui permet d'ajuster l'engrènement avec un moteur différent. Retirez la plaque de verrouillage pour régler l'engrènement.

Comment entretenir mon jouet radiocommandé LaTrax ?

Après chaque utilisation, nettoyez le véhicule avec un chiffon sec. Pour les réparations, débranchez toujours la batterie avant d'intervenir. Rangez-le dans un endroit sec.

La notice est-elle disponible en anglais ?

Oui, la notice est disponible en français et en anglais. Vous pouvez également demander une traduction dans d'autres langues via le formulaire sur notice-facile.com en indiquant votre email.

Quelle est la garantie de ce produit ?

La notice ne mentionne pas de garantie spécifique. Contactez le service client LaTrax au 1-888-872-9927 pour obtenir des informations sur la garantie.

Puis-je souder les fils du moteur sans expérience ?

Le soudage nécessite une certaine habileté. Si vous n'avez pas d'expérience, faites appel à un adulte compétent ou à un professionnel pour éviter d'endommager l'électronique.

MODE D'EMPLOI 75054 LaTrax

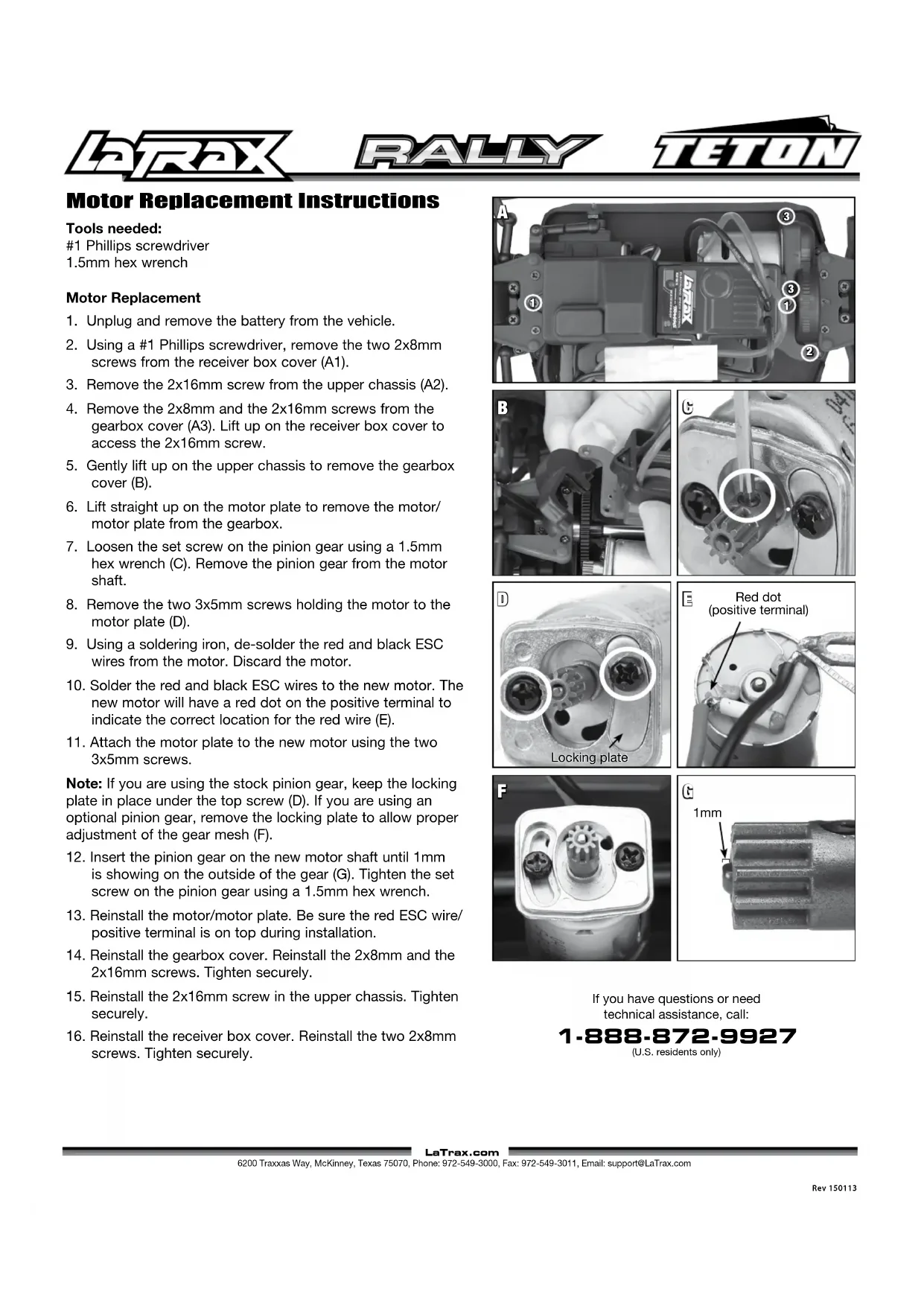

Consignes pour le remplacement du moteur

Outils nécessaires:

Tournevis Philips no. 1

Clé Allen de 1,5 mm

Remplacement du moteur

1. Débranchez et retirez la pile du véhicule.

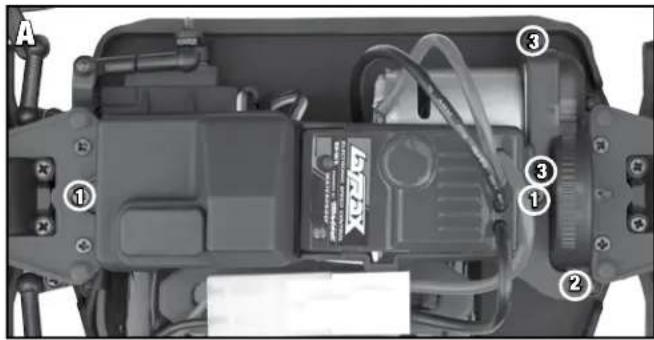

2. À l'aide d'un tournevis Phillips no. 1, enlevez les deux vis de 2x8 mm du couvercle du boîtier de récepteur (A1).
3. Enlevez la vis de 2x16 mm screw du châssis supérieur (A2).
4. Enlevez la vis de 2x8 mm et la vis de 2x16 mm du couvercle de la boîte de vitesses (A3). Soulevez le couvercle du boîtier de récepteur pour atteindre à la vis de 2x16 mm.
5. Soulevez doucement le châssis supérieur pour retirer le couvercle de la boîte de vitesses (B).
6. Soulevez verticalement pour retirer le moteur ou la plaque du moteur de la boîte de vitesses.
7. Dévissez la vis de montage de l'engrenage à pignons à l'aide d'une clé de 1,5 mm (C). Retirez l'engrenage à pignons de l'arbre moteur.
8. Enlevez les deux vis de 3x5 mm fixant le moteur sur la plaque (D).
9. À l'aide d'un fer à souder, dessoudez les fils rouge et noir qui lient le contrôleur de vitesse électronique au moteur. Jetez le moteur.
10. Soudez les fils rouge et noir du contrôleur de vitesse électronique au nouveau moteur. La borne positive du nouveau moteur présente un point rouge indiquant l'emplacement correct du fil rouge (E).
11. Remontez la plaque du moteur sur le nouveau moteur à l'aide des deux vis de 3x5 mm.

Note : Si vous utilisez l'engrenage à pignons original, maintenez la plaque de verrouillage à sa place sous la vis supérieure (D). Si vous utilisez un engrenage à pignons optionnel, retirez la plaque de verrouillage pour permettre le réglage correct de l'engrènement de la roue dentée (F).

1. Introduisez l'engrenage à pignons sur le nouvel arbre moteur jusqu'à ce qu'un millimètre reste à l'extérieur de l'engrenage (G). Serrez la vis de montage de l'engrenage à pignons à l'aide d'une clé de 1,5 mm.
2. Remettez le moteur ou la plaque du moteur. Vérifiez que la borne positive ou la borne au fil rouge du contrôleur de vitesse électronique se trouve sur la partie supérieure lors du montage.
3. Remontez le couvercle de la boîte de vitesses. Remontez les vis de 2x8 mm et 2x16 mm. Serrez bien.
4. Remontez les deux vis de 2x16 sur le châssis supérieur. Serrez bien.
5. Remontez le couvercle du boîtier de récepteur. Remontez les deux vis de 2x8 mm. Serrez bien.

Si vous avez des questions ou avez besoin d'assistance technique, communiquez avec LaTrax au :

1-888-872-9927

(uniquement les résidents des États-Unis)
