Type de produit	Jouet radiocommandé (voiture rock racer)
Marque	Vaterra
Modèle	Twin Hammers 1.9
Échelle	1/10
Largeur de voie avant	254 mm
Hauteur totale	165 mm
Alimentation	Batterie rechargeable (non incluse) pour le véhicule ; piles pour l'émetteur (non incluses)
Type de moteur	Moteur électrique (non inclus)
Transmission	2 vitesses (nécessite servo de changement de vitesse en option)
Direction	Servo de direction (non inclus)
Récepteur et émetteur	3 voies minimum (non inclus)
Âge recommandé	14 ans et plus
Entretien des amortisseurs	Purge d'air, huile silicone recommandée
Huile de différentiel	Viscosité selon usage : 500 000 ou moins (usage classique), jusqu'à 1 000 000 (crawling)
Sécurité	Utiliser dans un espace dégagé, loin des personnes. Vérifier les piles de l'émetteur. Ne pas exposer à l'eau.
Garantie	6 mois (selon pays). Contact : Horizon Hobby SAS France
Pièces détachées	Disponibles sous références Vtr (ex: Vtr235088, Vtr237004, etc.)
Réparabilité	Réparations payantes possibles via revendeur ou Horizon Hobby

FOIRE AUX QUESTIONS - Twin Hammers 1.9 Vaterra

Quel type de batterie dois-je utiliser pour le Twin Hammers 1.9 ?

Le véhicule nécessite une batterie rechargeable compatible (non incluse). Consultez la notice pour les spécifications exactes. Utilisez un chargeur adapté.

Comment régler l'entre-dent du pignon et de la couronne ?

Desserrez la vis de fixation du moteur, placez un morceau de papier entre le pignon et la couronne, glissez le moteur pour plaquer le pignon contre la couronne, serrez la vis, puis retirez le papier. Un léger jeu doit subsister.

Quelle huile de différentiel utiliser pour du crawling ?

Pour du crawling intense, utilisez une huile de viscosité 1 000 000 ou verrouillez le différentiel. Attention : ne pas rouler à grande vitesse avec un différentiel verrouillé.

Comment purger les amortisseurs ?

Remplissez le corps d'huile silicone, insérez la tige et le bouchon sans serrer complètement, poussez la tige lentement pour purger l'air, puis serrez le bouchon d'1/8 de tour.

Puis-je utiliser ce véhicule sous la pluie ?

Non, le Twin Hammers 1.9 n'est pas étanche. L'humidité endommage les composants électroniques.

Quel servo de direction est recommandé ?

Un servo standard de taille (ex: Futaba, Hitec, Spektrum) avec un nombre de dents adapté (23, 24 ou 25 dents selon le fabricant).

Quelle est la portée de l'émetteur ?

La portée dépend de l'émetteur utilisé. Assurez-vous que les piles sont suffisamment chargées et évitez les interférences.

Comment entretenir le véhicule après une utilisation ?

Nettoyez le véhicule avec un chiffon sec, vérifiez les vis, lubrifiez les parties mobiles si nécessaire, et stockez-le dans un endroit sec.

Que faire si le véhicule ne répond plus ?

Vérifiez d'abord les piles de l'émetteur et la batterie du véhicule. Assurez-vous que le récepteur est correctement connecté. Si le problème persiste, contactez le revendeur.

La garantie couvre-t-elle les dommages causés par une utilisation incorrecte ?

Non, la garantie ne couvre que les défauts de matériel et de fabrication. Les dommages dus à une mauvaise manipulation, à l'eau ou à des modifications sont exclus.

MODE D'EMPLOI Twin Hammers 1.9 Vaterra

Manuel de l'utilisateur

Manuel de l'utilisateur

NOTICE

Toutes les instructions, garanties et autres documents de garantie sont sujets à la seule discrétion de Horizon Hobby, Inc. Veuillez, pour une documentation produit bien à jour, visiter le site internet http://www.horizonhobby.com.

SIGNIFICATION DE CERTAINS TERMES SPÉCIFIQUES

Les termes suivants seront, tout au long de la littérature produit, utilisés pour désigner différents niveaux de blessures potentielles lors de l'utilisation de ce produit.

Remarque : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels et éventuellement un faible risque de blessures.

Attention : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET des blessures graves.

Avertissement : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels, des dommages collatéraux et des blessures graves, ou engendrer une probabilité élevée de blessure superficielle.

Avertissement : Lisez la TOTALITÉ du manuel d'utilisation afin de vous familiariser avec les caractéristiques du produit avant de le faire fonctionner. Une édition incorrecte du produit peut avoir comme résultat un endommagement du produit lui-même, de propriétés personnelles, ou entraîner des blessures graves.

Ceci est un produit de loisirs perfectionné et NON PAS un jouet. Il doit être manipulé avec prudence et bon sens et requiert quelques aptitudes de base en mécanique. L'incapacité à manipuler ce produit de manière sûre et responsable peut provoquer des blessures ou des dommages au produit ou à d'autres biens. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance directe d'un adulte. Ne pas essayer de démonter le produit, de l'utiliser avec des composants incompatibles ou d'en améliorer les performances sans l'approbation de Horizon Hobby, Inc. Ce manuel contient des instructions de sécurité, d'utilisation et d'entretien. Il est capital de lire et de respecter toutes les instructions et avertissements du manuel avant l'assemblage, le réglage ou l'utilisation, afin de le manipuler correctement et d'éviter les dommages ou les blessures graves.

ÂGE RECOMMANDÉ : 14 ans et plus. Ceci n'est pas un jouet.

ENREGISTREZ VOTRE PRODUIT VATERRA EN LIGNE

Enregistrez votre véhicule maintenant et soyez le premier à être informé des dernières options disponibles, des améliorations des produits et bien plus encore.

Cliquez sur l'onglet support de la page de chaque produit sur le site www.VATTERRARC.COM pour obtenir toutes les informations.

PRÉCAUTIONS ET AVERTISSEMENTS LIÉS À LA SÉCURITÉ

Toujours conserver une distance de sécurité tout autour du modèle afin d'éviter les collisions ou risques de blessures. Ce modèle est contrôlé par un signal radio, qui peut être soumis à des interférences provenant de nombreuses sources que vous ne maîtrisez pas. Les interférences sont susceptibles d'entraîner une perte de contrôle momentanée.

Toujours faire fonctionner tout modèle dans des espaces dégagés, à l'écart des véhicules, de la circulation et des personnes.

Toujours respecter scrupuleusement les instructions et avertissements relatifs à toute méthode et à tous les équipements complémentaires optionnels utilisés (chargeurs, packs de batteries rechargeables, etc.).

Tenez tous les produits chimiques, les petites pièces et les composants électriques hors de portée des enfants.

Toujours éviter d'exposer à l'eau tout équipement non conçu et protégé à cet effet. L'humidité endommage les composants électroniques.

Ne mettez jamais aucune partie du modèle dans votre bouche. Vous vous exposeriez à un risque de blessure grave, voire mortelle.

Ne faites jamais fonctionner votre modèle lorsque les batteries de l'émetteur sont faibles.

AVIS

FR Nous vous remercions pour l'achat de votre Vatorra Twin Hammer rock racer 1/10e. Nous sommes certains que vous serez satisfait des performances de ce rapide véhicule. Veuillez lire ce manuel en entier avant de régler et d'utiliser ce véhicule.

ÉLÉMENTS REQUIS

Émetteur et récepteur

(3 voies si utilisation de la boîte à 2 vitesses)

Servo de direction

Servo de changement de vitesse (Optionnel)

Contrée

Batterie

Chargeur

Moteur

Pignon

Peinture polycarbonate

Outils requis

Pince coupante

Pince à becs fins

Couteau de modélisme

Fer à souder

Largeur de la voie avant

254 mm

Hauteur totale

165 mm

CARACTÉRISTIQUES DU KIT COMPLET

ASSEMBLAGE DU SUPPORT MOTEUR

ASSEMBLAGE SUPPORT MOTEUR

BAGA-1

Vtr235088x1

42×6mm

Vtr235176x1

49×100

Vtr236012x1

E

Vtr236014x2

ASSEMBLAGE DE LA TRANSMISSION

MONTAGE DE LA BOÎTE DE VITESSES

ASSEMBLAGE DE LA TRANSMISSION

Assemblage transmission

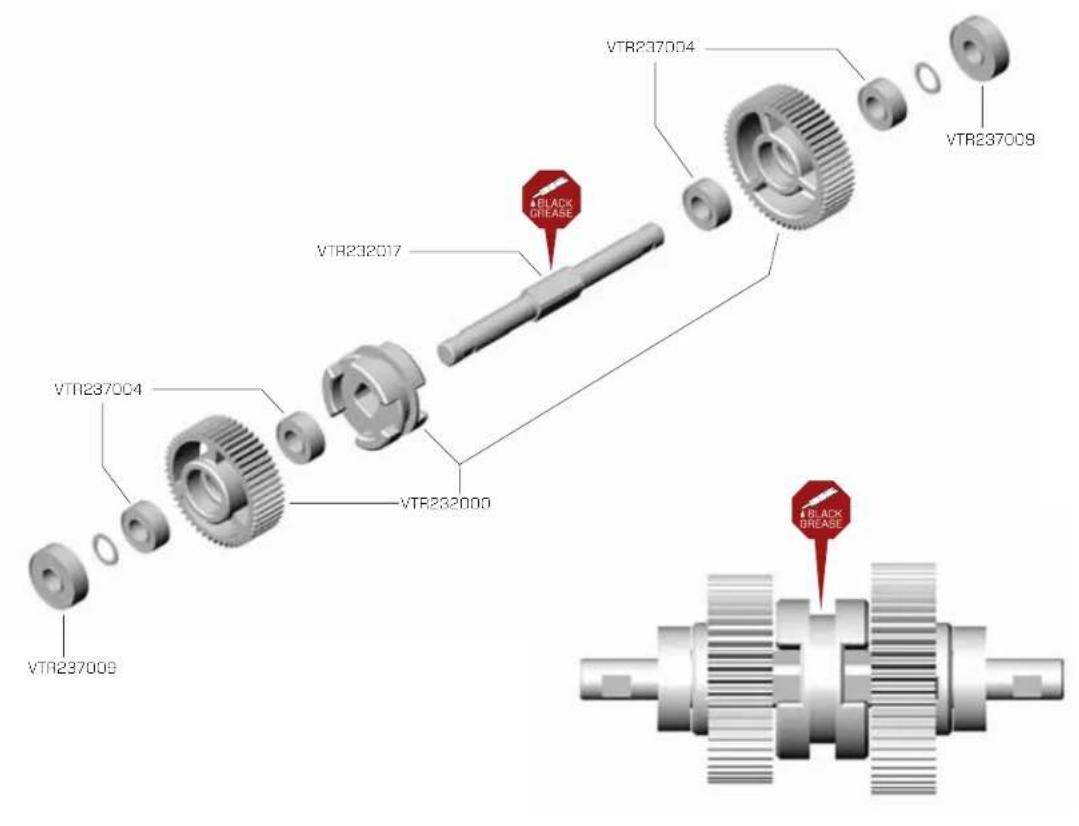

a-2

Vtr237004 x 4

5x10x4mm

Vtr237009x2

5x13x4mm

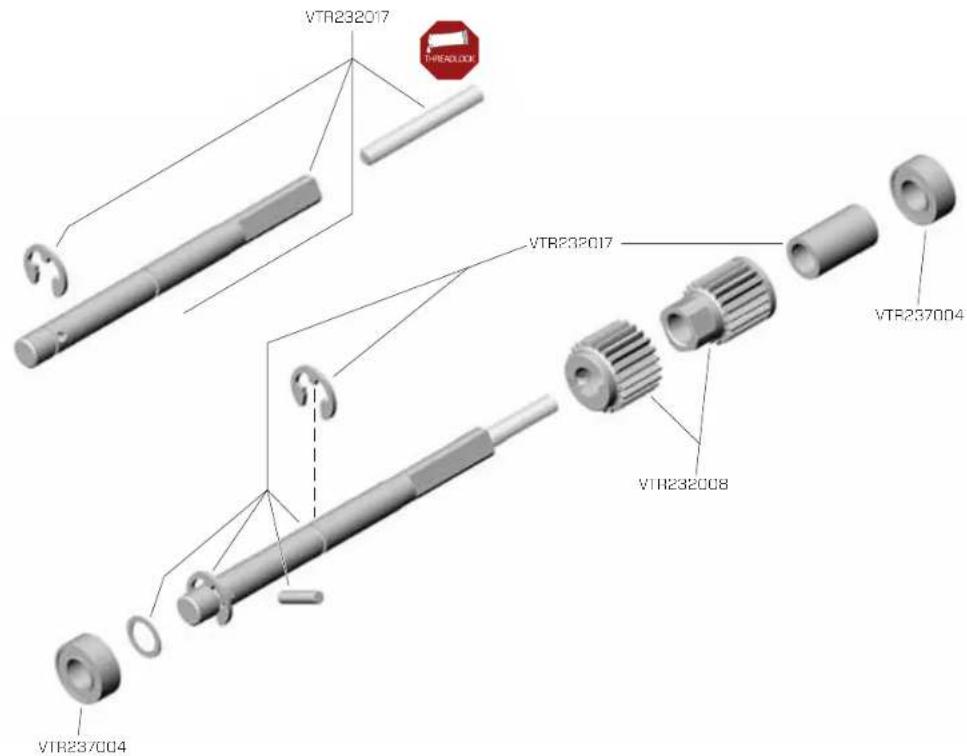

a-3

Assemblage transmission

Montage boîte de vitesses

Assemblage de la transmission

Assemblage transmission

Vtr237004 x 2

5×70×4mm

Assemblage transmission

Montage boîte de vitesses

Assemblage de la transmission

Assemblage de la transmission

A-4

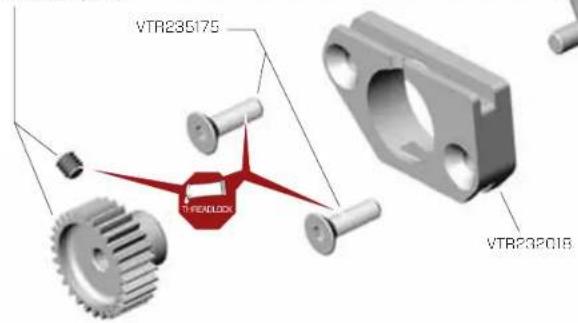

A-5

Assemblage de la transmission

Montage de la boîte de vitesses

Assemblage de la transmission

Assemblage de la transmission

Vtr237003 x 4

4x5x3mm

Assemblage du support moteur

Assemblage du support moteur

Non inclus

Vtr235175x2

MO×8mm

Le réglage de l'entre-dent est très important afin d'éviter l'endommagement des éléments de transmission. Suivez ces étapes simples : 1. Desserrez la vis (A) assurant le maintien en position du moteur. 2. Placez un petit morceau de papier (B) entre le pignon et la couronne. 3. Glissez le moteur de façon à placer le pignon contre la couronne. 4. Serrez la vis de fixation du moteur. Ne pas serrer de façon exagérée. L'utilisation de frein filet est recommandée. 5. Retirez le morceau de papier. Il doit avoir un très léger jeu entre la couronne et le pignon. Il ne doit pas causer de bruit quand le moteur est en rotation.

Installation du moteur

Tableau des rapports de transmission

Effectuez cette étape que si vous installez un servo pour changer de rapport. Placez le servo au neutre avant d'installer le bras.

Transmission assemblée avec moteur et servo de changement de vitesse installés

Adaptateur / Scanalatura

N° de dents du servo

23 Spektrum/AIR

24 Hitec

25 Futaba

b-4

Installation du servo de direction

Installation du servo de direction

Installation du servo de direction

Installation du contrôleur et du récepteur

Installation du support de batterie

Support de batterie installé

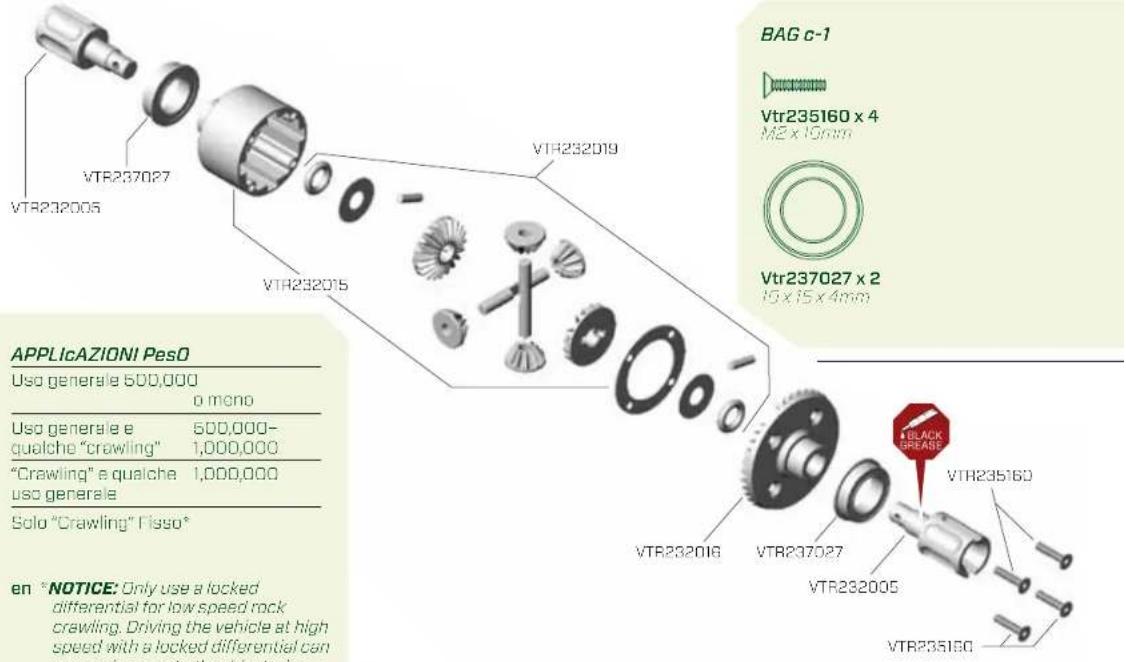

Huile de différentiel

Huile de différentiel

Poids d'application

Utilisationclassique	500,000ou moins
Utilisationclassique avecun peu de crawling	500,000-1,000,000
Crawling avec unpeu d'utilisationclassique	1,000,000
Crawlinguniquemont	Verrouille*

fr *REMARQUE : Utilisez uniquement un différentiel verrouillé pour effectuer du crawling à basse vitesse. Piloter le véhicule à une vitesse élevée avec le différentiel verrouillé peut endommager la transmission.

fr REMARQUE : Utilisez uniquement

un différentiel verrouillé pour effectuer du crawling à basse vitesse. Piloter le véhicule à une vitesse élevée avec le différentiel verrouillé peut endommager la transmission.

Installation de la barre anti-roulis avant et de la plaque de protection

Installation de la biellette du servo de direction

Maintenez le corps de l'amortisseur à l'envers, remplissez le corps de l'amortisseur d'huile silicone jusqu'au bas des filets à l'intérieur du corps.

Placez la tige et le bouchon sur le corps de l'amortisseur.

Serrez lentement le bouchon sur le corps de l'amortisseur. Ne le serrez pas totalement.

Enfoncez lentement la tige dans le corps de l'amortisseur. Cela permet de purger l'huile de l'amortisseur.

Une fois que la tige est entièrement rentrée dans l'amortisseur, serrez le bouchon d'un 1/8 de tour avec une clé 7/16 ou une pince.

Il ne doit pas y avoir d'air dans les amortisseurs. Si en déplaçant la tige vous vous rendez compte qu'il y en a, veuillez ajouter de l'huile et recommencer la purge de l'amortisseur. Si au contraire la tige n'est pas complètement dans l'amortisseur, cela signifie qu'il y a trop d'huile. Desserrez simplement le bouchon d'1/4 de tour, puis poussez la tige à fond dans l'amortisseur puis resserrez le bouchon.

Assemblage du support de roue de secours

Garantie et réparations

Durée de la garantie

Garantie exclusive - Horizon Hobby, Inc. (Horizon) garantit que le Produit acheté (le « Produit ») sera exempt de défauts matériels et de fabrication à la date d'achat par l'Acheteur. La durée de garantie correspond aux dispositions légales du pays dans lequel le produit a été acquis. La durée de garantie est de 6 mois et la durée d'obligation de garantie de 18 mois à l'expiration de la période de garantie.

Limitations de la garantie

(a) La garantie est donnée à l'acheteur initial (« Acheteur ») et n'est pas transférable. Le recours de l'acheteur consiste en la réparation ou en échange dans le cadre de cette garantie. La garantie s'applique uniquement aux produits achetés chez un revendeur Horizon agréé. Les ventes faites à des tiers ne sont pas couvertes par cette garantie. Les revendications en garantie seront acceptées sur fourniture d'une preuve d'achat valide uniquement. Horizon se réserve le droit de modifier les dispositions de la présente garantie sans préavis et révoque alors les dispositions de garantie existantes. (b) Horizon n'endosse aucune garantie quant à la vendabilité du produit ou aux capacités et à la forme physique de l'utilisateur pour une utilisation donnée du produit. Il est de la seule responsabilité de l'acheteur de vérifier si le produit correspond à ses capacités et à l'utilisation prévue. (c) Recours de l'acheteur - Il est de la seule discrétion d'Horizon de déterminer si un produit présentant un cas de garantie sera réparé ou échangé. Ce sont les recours exclusifs de l'acheteur lorsqu'un défaut est constaté.

Horizon se réserve la possibilité de vérifier tous les éléments utilisés et susceptibles d'être intégrés dans le cas de garantie. La décision de réparer ou de remplacer le produit est du seul ressort d'Horizon. La garantie exclut les défauts esthétiques ou les défauts provoqués par des cas de force majeure, une manipulation incorrecte du produit, une utilisation incorrecte ou commerciale de ce dernier ou encore des modifications de quelque nature qu'elles soient.

La garantie ne couvre pas les dégâts résultant d'un montage ou d'une manipulation erronés, d'accidents ou encore du fonctionnement ainsi que des tentatives d'entretien ou de réparation non effectuées par Horizon. Les retours effectués par le fait de l'acheteur directement à Horizon ou à une de ses représentations nationales requièrent une confirmation écrite.

Limitation des dégâts

Horizon ne saurait être tenu pour responsable de dommages consécutifs ou indirects, de pertes de revenus ou de pertes commerciales, liés de quelque manière que ce soit au produit et ce, indépendamment du fait qu'un recours puisse être formulé en relation avec un contrat, la garantie ou l'obligation de garantie. Par ailleurs, Horizon n'acceptera pas de recours issus d'un cas de garantie lorsque ces recours dépassent la valeur unitaire du produit. Horizon n'exerce aucune influence sur le montage, l'utilisation ou la maintenance du produit ou sur d'éventuelles combinaisons de produits choisies par l'acheteur. Horizon ne prend en compte aucune garantie et n'accepte aucun recours pour les blessures ou les dommages pouvant en résulter. En utilisant et en montant le produit, l'acheteur accepte sans restriction ni réserve toutes les dispositions relatives à la garantie figurant dans le présent document.

Si vous n'êtes pas prêt, en tant qu'acheteur, à accepter ces dispositions en relation avec l'utilisation du produit, nous vous demandons de restituer au vendeur le produit complet, non utilisé et dans son emballage d'origine.

Indications relatives à la sécurité

Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec précaution et bon sens et nécessite quelques aptitudes mécaniques ainsi que mentales. L'incapacité à utiliser le produit de manière sûre et raisonnable peut provoquer des blessures et des dégâts matériels conséquents. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance d'un tuteur. La notice d'utilisation contient des indications relatives à la sécurité ainsi que des indicateurs concernant la maintenance et le fonctionnement du produit. Il est absolument indispensable de lire et de comprendre ces indications avant la première mise en service. C'est uniquement ainsi qu'il sera possible d'éviter une manipulation erronée et des accidents entraînant des blessures et des dégâts.

Questions, assistance et réparations

Votre revendeur spécialisé local et le point de vente ne peuvent effectuer une estimation d'éligibilité à l'application de la garantie sans avoir consulté Horizon. Cela vaut également pour les réparations sous garantie. Vous voudrez bien, dans tous les cas, contacter le revendeur qui conviendra avec Horizon d'une décision appropriée, destinée à vous aider le plus rapidement possible.

Maintenance et réparation

Si votre produit doit faire l'objet d'une maintenance ou d'une réparation, adressez-vous soit à votre revendeur spécialisé, soit directement à Horizon. Emballez le produit soigneusement. Veuillez noter que le carton d'emballage d'origine ne suffit pas, en règle générale, à protéger le produit des dégâts pouvant survenir pendant le transport. Faites appel à un service de messagerie proposant une fonction de suivi et une assurance, puisque Horizon ne prend aucune responsabilité pour l'expédition du produit jusqu'à sa réception acceptée. Veuillez joindre une preuve d'achat, une description détaillée des défauts ainsi qu'une liste de tous les éléments distincts envoyés. Nous avons de plus besoin d'une adresse complète, d'un numéro de téléphone (pour demander des renseignements) et d'une adresse de courriel.

Garantie et réparations

Les demandes en garantie seront uniquement traitées en présence d'une preuve d'achat originale émanant d'un revendeur spécialisé agréé, sur laquelle figurent le nom de l'acheteur ainsi que la date d'achat. Si le cas de garantie est confirmé, le produit sera réparé. Cette décision relève uniquement de Horizon Hobby.

Réparations payantes

En cas de réparation payante, nous établissons un devis que nous transmettons à votre revendeur. La réparation sera seulement effectuée après que nous avons reçu la confirmation du revendeur. Le prix de la réparation devra être acquitté au revendeur. Pour les réparations payantes, nous facturons au minimum 30 minutes de travail en atelier ainsi que les frais de réexpédition. En l'absence d'un accord pour la réparation dans un délai de 90 jours, nous nous réservons la possibilité de détruire le produit ou de l'utiliser autrement.

Attention : Nous n'effectuons de réparations payantes que pour les composants électroniques et les moteurs. Les réparations touchant à la mécanique, en particulier celles des hélicoptères et des voitures radiocommandées, sont extrêmement coûteuses et doivent par conséquent être effectuées par l'acheteur lui-même.

Coordonnées de garantie et réparations

PayS d'achat horizon hoBBy adreSSe e-Mail / tÉIÉPhone adreSSe
France Horizon	Hobby SAS [e-mail]	11 Rue Georges Charpak
	[phone]	77127 Lieusaint, France

Élimination dans l'Union européenne

Ce produit ne doit pas être éliminé avec les ordures ménagères. Il est de la responsabilité de l'utilisateur de remettre le produit à un point de collecte officiel des déchets d'équipements électriques. Cette procédure permet de garantir le respect de l'environnement et l'absence de sollicitation excessive des ressources naturelles. Elle protège de plus le bien-être de la communauté humaine. Pour plus d'informations quant aux lieux d'élimination des déchets d'équipements électriques, vous pouvez contacter toute mairie ou le service local de traitement des ordures ménagères.
