| Type de produit | Support universel pour barre de son |
| Marque | Evermount |
| Modèle | EM-SBBU |
| Compatibilité | La plupart des téléviseurs à écran plat et barres de son |
| Charge maximale | 20 lb (9,07 kg) |
| Matériel inclus | 2 boutons #10×3/4", 4 petites rondelles, 4 écrous hex #10 |
| Méthodes de montage | 3 configurations : trous en goutte, support mural existant, trous filetés |
| Installation | Requiert une seconde personne |
| Entretien | Vérifier les vis une fois par mois et resserrer si nécessaire |
| Sécurité | Ne pas dépasser 20 lb ; ne pas installer si téléviseur non mural |
| Garantie | Valable uniquement avec coupon de caisse original et respect strict des instructions |
| Pièces détachées | Disponibles sur everik.com ou au 1 866 604-6966 |
| Réparabilité | Réparation possible par technicien qualifié ; matériel supplémentaire peut être nécessaire |
| Matière | Acier |
| Couleur | Noir |
| Dimensions approx. | 200 x 100 x 50 mm |
| Poids approx. | 0,5 kg |
FOIRE AUX QUESTIONS - EMSBBU Evermount
Questions des utilisateurs sur EMSBBU Evermount
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support des enceintes au format PDF gratuitement ! Retrouvez votre notice EMSBBU - Evermount et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EMSBBU de la marque Evermount.

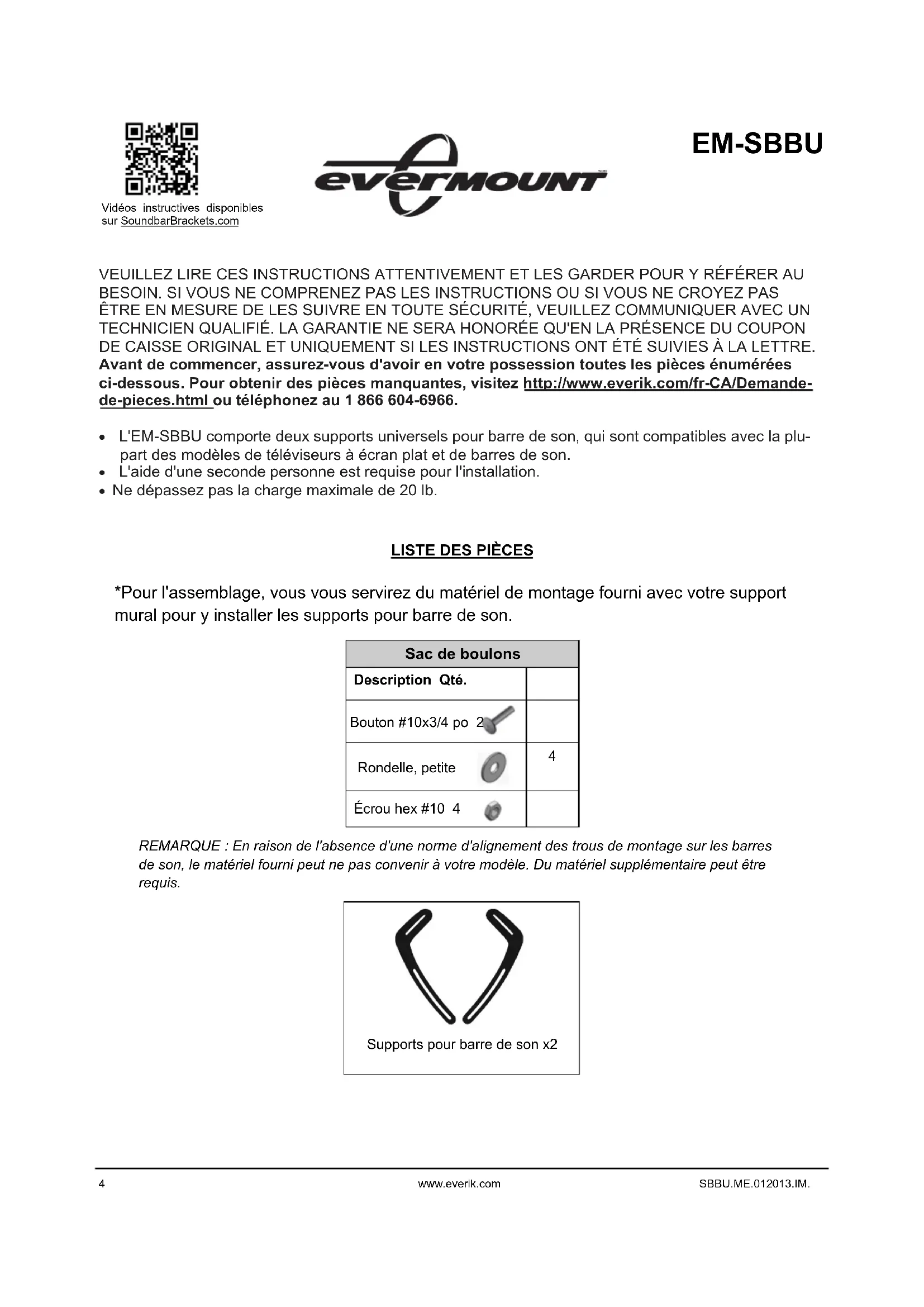

MODE D'EMPLOI EMSBBU Evermount
Védois instructives disponibles sur SoundbarBrackets.com
evermount
EM-SBBU
VEUILLEZ LIRE CES INSTRUCTIONS ATTENTIVEMENT ET LES GARDER POUR Y RÉFÉRER AU BESOIN. SI VOUS NE COMPRENEZ PAS LES INSTRUCTIONS OU SI VOUS NE Croyez PAS ÉTRE EN MESURE DE LES SUIVRE EN Toute SECURITE, VEUILLEZ COMMUNIQUEUR AVEC UN TECHNICIEN QUALIFIÉ. LA GARANTIE NE SERA HONORÉE QU'en LA PRESENCE DU COUPON DE CAISSE ORIGINAL ET UNIQUÉMENT SI LES INSTRUCTIONS ONT ÉTÉ SUIVIES À LA LETTRE. Avant de commencer, assurez-vous d'avoir en votre possession toutes les pieces enumeratedes ci-dessous. Pour obtenir des pièces manquantes, visitez http://www.everik.com/fr-CA/Demande-pieces.html ou téléphone au 1 866 604-6966.
L'EM-SBBU comporte deux supports universels pour barre de son, qui sont compatibles avec la plupart des modèle de téléviseurs à écran plat et de barres de son.
- L'aide d'une seconde personne est requise pour l'installation.
- Ne dépassez pas la charge maximale de 20 lb.

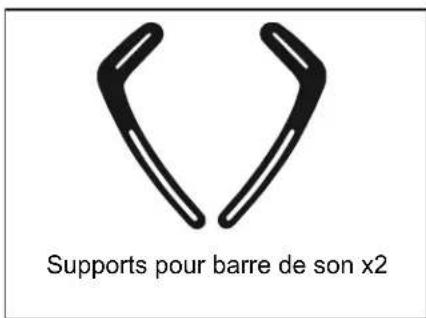

LISTE DES PIECES
*Pour l'assemblage, vous vous servirez du matériel de montage fourni avec votre support mural pour y installer les supports pour barre de son.
| Sac de boulons | |
| Description Qté. | |
| Bouton #10x3/4 po 2 | |
| Rondelle, petite | 4 |
| Écrou hex #10 4 | |
REMARQUE: En raison de l'absence d'une norme d'alignement des trous de montage sur les barres de son, le matériel fourni peut ne pas convenir à votre modèle. Du matériel supplémentaire peut être requis.

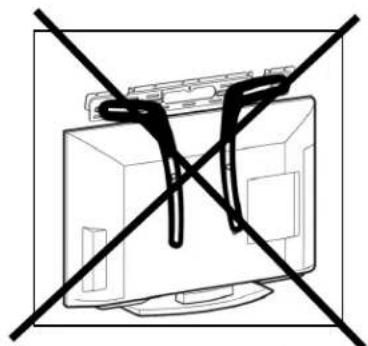

ATTENTION: N'INSTALLALLEZ PAS VOTRE BARRE DE SON À L'AIDE DES SUPPORTS POUR BARRE DE SON SI VOTRE TÉLEVISEUR N'EST PAS INSTALLÉ AU MUR. L'INSTALLATION SUR UN TÉLÉVI-SEUR SUR SOCLE REprésentÉ UN RISQUE DE CHUTE POUVANT ENDOMMAGER L'ÉQUIPEMENT ET CAUSER DES BLESSURES CORPORELLES.

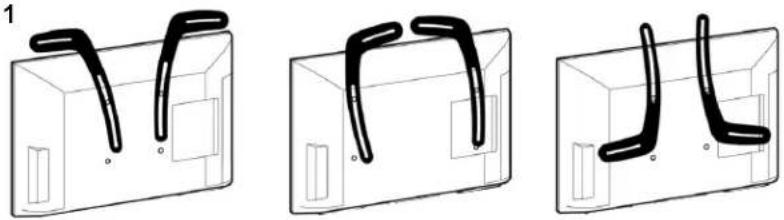

Fig.1
Consultez la Fig. 1 pour voir des examples des configurations possibles pour adapter les supports aux trous de montage de votre écran plat ou de votre barre de son. Utilisez la configuration la plus ajustate pour votre équipement.
Installation des supports pour barre de son à sur un écran plat ou sur un socle

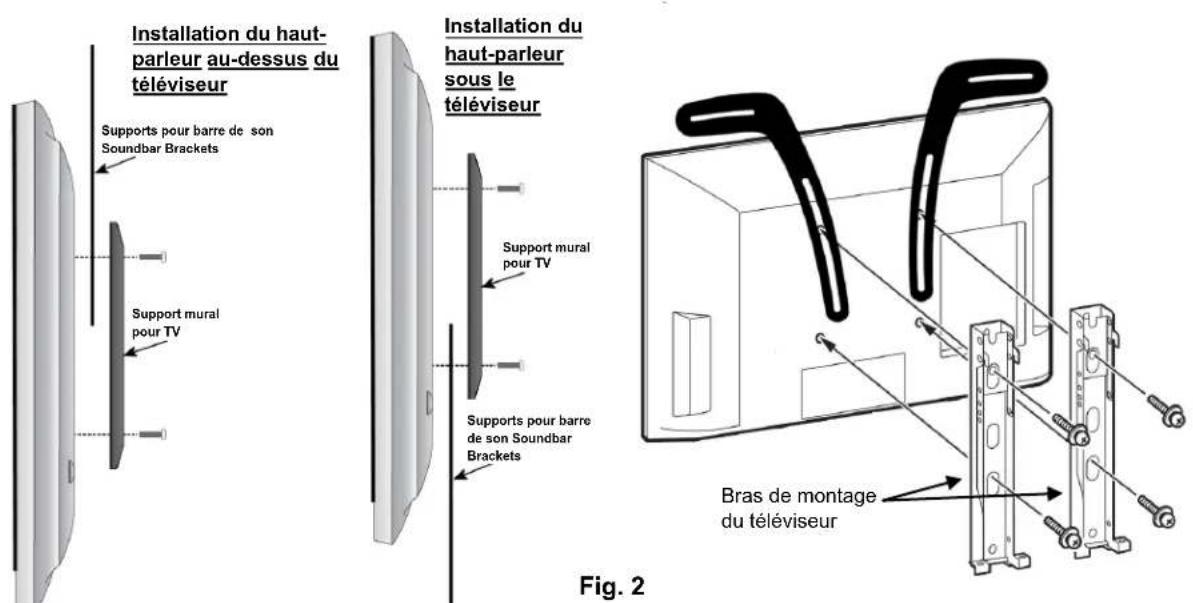

Insérez les supports pour barre de son entre le dos de votre téléviseur et votre support mural, tel que montré à la Fig. 2. Vous vous servirez des vis de votre support mural pour installer les supports pour barre de son sur votre téléviseur. Insérez une vis dans chaque support tel que montré sur le diagramme. Ne vissez pas complètement, un ajustement sera peut-être nécessaire.
Installation de la barre de son sur les supports
Il y a trois façon d'installer votre barre de son sur les supports, en fonction des specifications de montage de votre barre de son.
A) Si vous barre de son possede des trous en forme de goutte' ou de trou de serrure

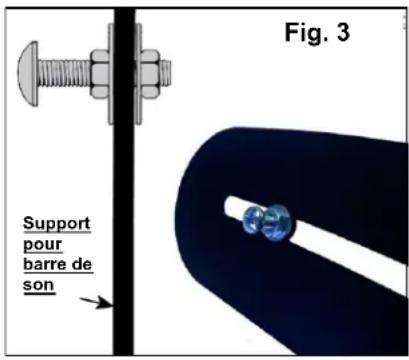

Utilisez toutes les pieces du sac de boulons et vissez les boulons tel que montré à la Fig. 3. Installez votre barre de son sur les boulons, en vous assurant que les têtes des boulons sont bien ajustées dans les trous de la barre de son. Ajustez l'alignement au besoin et serrez tous les boulons. Ne serrez pas trop fort.
B) Si vous barre de son est déjà fixée sur un support mural

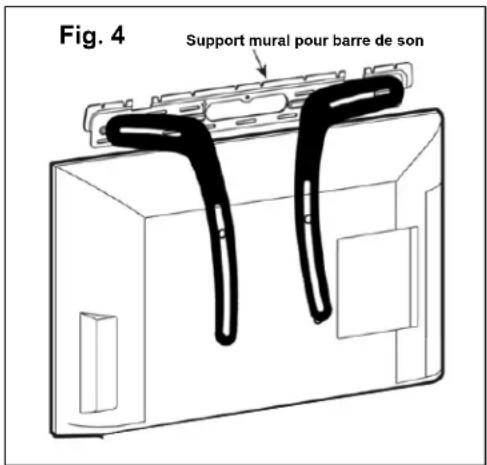

A l'aide du matériel du sac de boulons, fixez le support mural de votre barre de son aux supports pour barre de son Soundbar Brackets comme le montre la Fig. 4.
C) S'il y a des trous de montage avec filtage au dos de votre barre de son
A l'aide du matériel du sac de boulons, vissez la barre de son directement sur les supports.
Derniers ajustements
Procedez à l'alignement final et aux derniers ajustements au besoin, et serrez toutes les vis. Ne serrez pas trop fort. Avec l'aide d'une autre personne, soulevez votre téléviseur (avec les supports pour barre de son) avec précaution et installez-le de nouveau sur son support mural.
Pour de plus amples informations, consultez le manuel d'instructions fourni avec votre support mural.
Entretien
Il est recommandé de vérifier les supports une fois par mois pour vous assurer que votre matériel est bien fixé.
Resserrez les vis si nécessaire.
