Caractéristiques techniques	Modèle : WILESCO D11, type de moteur : à vapeur, échelle : 1:32, matériaux : métal, dimensions : 25 x 15 x 15 cm, poids : 1,5 kg
Utilisation	Conçu pour les passionnés de maquettisme, le WILESCO D11 est un modèle réduit de machine à vapeur à utiliser comme pièce de collection ou pour des démonstrations de fonctionnement.
Maintenance et réparation	Vérifiez régulièrement le niveau d'eau dans la chaudière, nettoyez les pièces après utilisation, et remplacez les joints si nécessaire pour assurer un fonctionnement optimal.
Sécurité	Ne pas utiliser sans supervision, éviter les contacts avec la vapeur chaude, et respecter les instructions du fabricant pour éviter les accidents.
Informations générales	Idéal pour les amateurs de modèles réduits, le WILESCO D11 est un excellent choix pour apprendre les principes de la mécanique à vapeur.

FOIRE AUX QUESTIONS - D11 WILESCO

Comment assembler le WILESCO D11 ?

Pour assembler le WILESCO D11, suivez le manuel d'instructions fourni. Assurez-vous d'avoir tous les composants et utilisez les outils recommandés pour éviter d'endommager les pièces.

Quelle est la meilleure méthode pour entretenir mon WILESCO D11 ?

Pour entretenir votre WILESCO D11, nettoyez régulièrement les pièces avec un chiffon doux et vérifiez les niveaux d'huile. Lubrifiez les parties mobiles avec de l'huile légère pour un fonctionnement optimal.

Que faire si ma maquette ne fonctionne pas ?

Si votre WILESCO D11 ne fonctionne pas, vérifiez d'abord la source d'alimentation et assurez-vous que toutes les connexions sont sécurisées. Consultez le manuel pour des diagnostics spécifiques.

Puis-je utiliser des pièces de rechange d'autres modèles avec le WILESCO D11 ?

Il est recommandé d'utiliser uniquement des pièces de rechange spécifiques au WILESCO D11 pour garantir un bon fonctionnement et éviter d'endommager la maquette.

Où puis-je acheter des pièces de rechange pour le WILESCO D11 ?

Les pièces de rechange pour le WILESCO D11 sont disponibles auprès de revendeurs spécialisés en maquettisme ou directement sur le site du fabricant WILESCO.

Y a-t-il une garantie sur le WILESCO D11 ?

Oui, le WILESCO D11 est généralement couvert par une garantie limitée. Vérifiez les conditions spécifiques dans le manuel d'utilisation ou sur le site du fabricant.

Comment puis-je contacter le service client pour des problèmes techniques ?

Pour contacter le service client, vous pouvez visiter le site officiel de WILESCO et utiliser le formulaire de contact ou les coordonnées fournies pour obtenir de l'aide.

Est-il normal que le WILESCO D11 émette des bruits lors de son fonctionnement ?

Un léger bruit est normal lors du fonctionnement du WILESCO D11. Cependant, si vous entendez des bruits inhabituels, cela peut indiquer un problème qui nécessite une inspection.

Comment stocker mon WILESCO D11 lorsqu'il n'est pas utilisé ?

Lorsque vous ne l'utilisez pas, stockez votre WILESCO D11 dans un endroit sec et frais, à l'abri de la lumière directe du soleil. Utilisez une boîte de rangement pour le protéger de la poussière.

MODE D'EMPLOI D11 WILESCO

Veuillez noter les points suivants :

Veuillez prendre les prix des pièces détachées sur notre liste des prix pour pièces détachées. Nous ne pouvons pas livrer des articles ou composants qui ne sont pas indiqués soit sur cette liste soit sur la liste complémentaire, i. e. chaufferie, base.

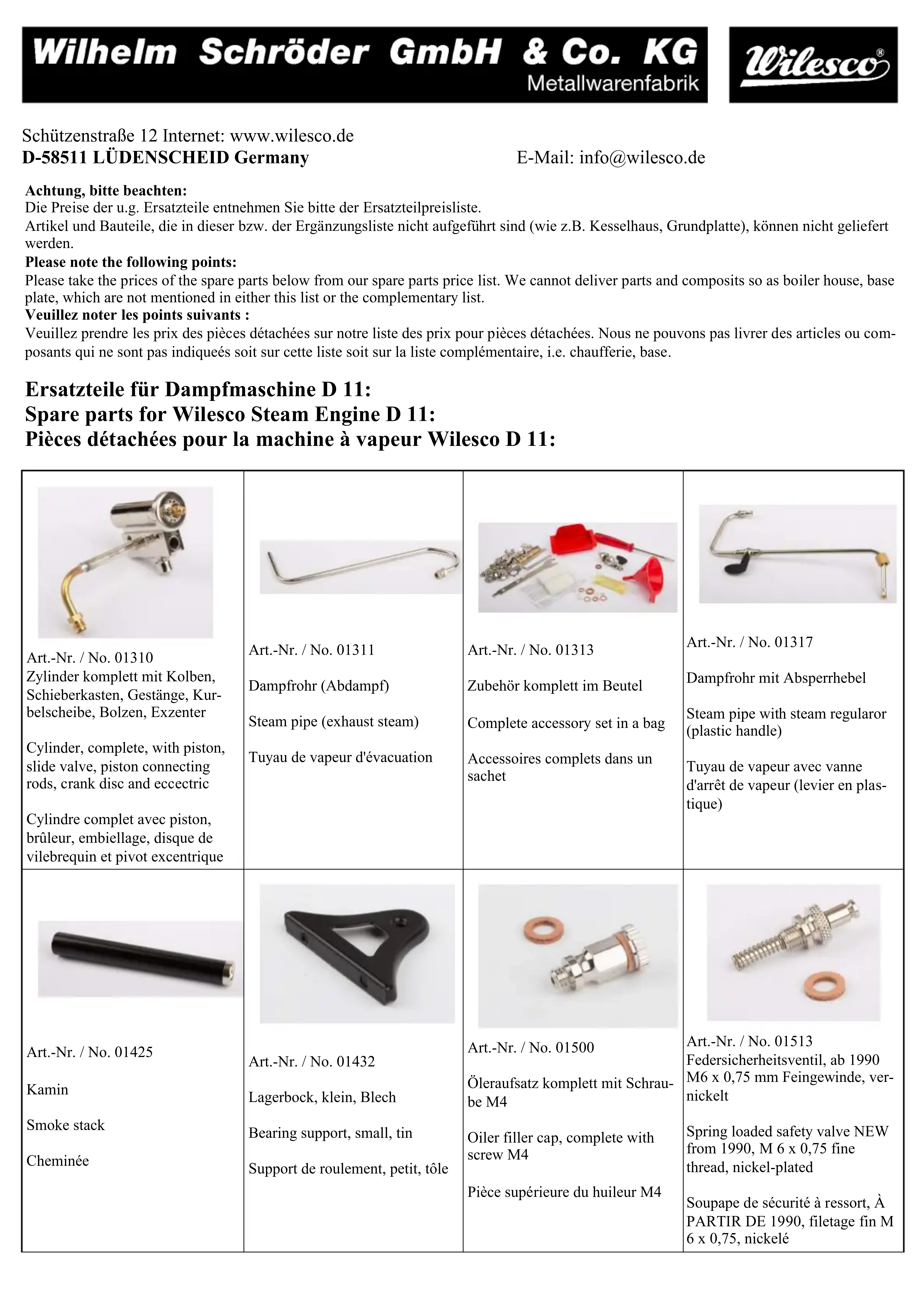

Pièces détachées pour la machine à vapeur wilesco d 11:

Art.-Nr. / No. 01310 Zylinder komplett mit Kolben, Schicberkasten, Gcstänge, Kur- belscheibe, Bolzen, Exzenter Cylinder, complete, with piston, slide valve, piston connecting rods, crank disc and eccentric Cylindre complèt avec piston, brûleur, embiellage, disque de vilebrequin et pivot excentrique	Art.-Nr. / No. 01311 Dampflohr (Abdampf) Steam pipe (exhaust steam) Tuyau de vapeur d'évacuation	Art.-Nr. / No. 01313 Zubehör komplett im Beutel Complete accessory set in a bag Accessoires complets dans un sachet	Art.-Nr. / No. 01317 Dampflohr mit Absperrerhebel Steam pipe with steam regulator (plastic handle) Tuyau de vapeur avec vanne d'arrêt de vapeur (levier en plas-tique)
Art.-Nr. / No. 01425 Kamin Smoke stack Cheminée	Art.-Nr. / No. 01432 Lagerbock, Klein, Blech Bearing support, small, tin Support de roulement, petit, tôle	Art.-Nr. / No. 01500 Öleraufsatz komplett mit Schrau- be M4 Oiler filler cap, complet with screw M4 Pièce supérieure du huileur M4	Art.-Nr. / No. 01513 Federsicherheitsventil, ab 1990 M6 x 0,75 mm Feingewinde, ver- nickclt Spring loaded safety valve NEW from 1990, M 6 x 0,75 fine thread, nickel-plated Soupape de sécurité à ressort, À PARTIR DE 1990, filtage fin M 6 x 0,75, nickelé
Art.-Nr. / No. 01520Dichtungen Sortiment M3 - M6Sealing rings sorted M3 - M6Joints filetage M3 - M6, sorti-ment	Art.-Nr. / No. 01522Dombampfpeife, nickel, M5-Ge-winde, mit KunststoffhebelDome steam whistle, thread M5,with plastic handleDôme de vapeur, filtage M5,avec levier en plastique	Art.-Nr. / No. 01540WasserstandsglasWater gauge glass, 27 mm diam-c ter with bolts, nuts and scaling ringsVerre de niveau d'eau, diamètre 27 mm avec vis, écrous et joints	Art.-Nr. / No. 1544Metallring für WasserstandsglasØ=27 mmMetal surround for water gauge glass 27 mm diameterAnneau métallique pour verre de niveau d'eau, diamètre 27 mm
Art.-Nr. / No. 01575BrennerschieberBurner slideBrûleur	Art.-Nr. / No. 01587Führungsschiene für Brenner-schicberBurner slide guideRails de guidage pour brûleur	Art.-Nr. / No. 01623Kondenswasserschale (Grund-platte)Condensed water tray (base plate)Réserveir d'eau de condensation (plaque de base)	Art.-Nr. / No. 01646Kessel mit Federsicherheitsventil inkl. Glas und BefestigungBoiler with spring loaded safety valve incl. glass and fixingChaudière avec soupape de sécu-rité à ressort, verre et fixation
Art.-Nr. / No. 01675Schwungrad 70 mm, mit AchseFlywheel, 70 mm diameter, with axleVolant d'inertie, diamètre 70 mm,avec axe	Art.-Nr. / No. 01728ZylinderverkleidungCylinder coveringRevêtement du cylindre	Art.-Nr. / No. 01743Schieberstange mit Schraube, Durchmesser 5 mmSlide valve with screw, diameter 5 mmBielle du brûleur avec vis, 5 mm diamètre	Art.-Nr. / No. 01745Kolben, Durchmesser 9 mmPiston, diameter 9 mmPiston, 9 mm diamètre
Art.-Nr. / No. 01747 Kolbenpleuelstange mit Schraube Piston connecting rod with screw Bielle de piston avec boulon	Art.-Nr. / No. 01753 Schieberpleuelstange mit Schraube Slide valve connecting rod with screw Bielle du brûleur avec vis	Art.-Nr. / No. 01758 Kurbelscheibe mit Bolzenschraube Crank disc with bolt screw Disque de villebreguin avec vis à boulon	Art.-Nr. / No. 01849 Trichter kurz funnel l'entonnoi
Art.-Nr. / No. 01889 Exzenterscheibe Klein Excentric, small Disque excentrique, petit

Vous pouvez commander avec vos pièces détachées les articles suivants dont vous avez besoin régulièrement:

Art.-Nr. / No. 01010 WiTabs-Trockenbrennstoff (1 Schachtel = 12 Tabletten) WiTabs dry fuel Tablets (pack of 12 tablets) Pastilles de combustible sec. WiTabs (1 boîte = 12 comprimés)	Art.-Nr. / No. 00801 Dampfmaschinenöl (1 Flüsschen = 30 ccm) Steam Engine Oil (1 bottle = 30 ccm) Huile pour machine à vapeur (1 burette = 30 ccm)	Art.-Nr. / No. 00800 Antriebsspiralen 260 mm, D = 2 mm (1 Beutel = 5 Stück) Drive belts 260 mm, diam. 2 mm (pack of 5 belts) Spirales de commande 260 mm, diam. 2 mm (1 sachet = 5 spirales)
Art.-Nr. / No. 00820 Antricbsspiralen 500 mm, D = 2 mm (1 Beutel = 5 Stück) Drive belts 500 mm, diam. 2 mm (pack of 5 belts) Spirales de commande 500 mm, diam. 2 mm (1 sachet = 5 spirales)	Art.-Nr. / No. 00825 Antricbsspiralen 260 mm, D = 2,5 mm (1 Beutel = 5 Stück) Drive belts 260 mm, diam. 2,5 mm (pack of 5 belts) Spirales de commande 260 mm, diam. 2,5 mm (1 sachet = 5 spirales)	Art.-Nr. / No. 00827 Antricbsspiralen 500 mm, D = 2,5 mm (1 Beutel = 5 Stück) Drive belts 500 mm, diam. 2,5 mm (pack of 5 belts) Spirales de commande 500 mm, diam. 2,5 mm (1 sachet = 5 spirales)
