SPS20S - Commutateur Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur stéréo pour haut-parleurs
Marque	Monacor
Modèle	SPS20S
Puissance de commutation maximale	200 W
Impédance des haut-parleurs compatible	4 - 8 Ω
Nombre de paires de haut-parleurs gérables	2 (SP1 et SP2)
Type de connexion	Bornes à vis (AMP, SP1, SP2)
Interrupteurs	2 interrupteurs individuels par paire
Résistance de charge à vide intégrée	220 Ω
Utilisation prévue	Intérieur uniquement
Plage de température de fonctionnement	0 °C à 40 °C
Nettoyage recommandé	Chiffon sec et doux, sans produits chimiques
Protection contre les projections	Éviter eau et humidité élevée
Précautions d'usage	Ne pas connecter de haut-parleurs 4 Ω à un amplificateur 8 Ω via le commutateur
Mise au rebut	Recyclage en usine adaptée
Garantie	Garantie caduque en cas de mauvaise utilisation

FOIRE AUX QUESTIONS - SPS20S Monacor

Quel type d'amplificateur puis-je utiliser avec ce commutateur ?

Ce commutateur est conçu pour être connecté à la sortie stéréo d'un amplificateur ou récepteur. Assurez-vous que l'ampli est éteint lors du branchement.

Puis-je connecter des haut-parleurs de 4 ohms ?

Oui, mais attention : ne branchez jamais des haut-parleurs de 4 Ω via ce commutateur à un amplificateur dont l'impédance de sortie est de 8 Ω, sous peine d'endommager l'amplificateur.

Comment brancher les câbles ?

Respectez la polarité : le fil repéré du câble haut-parleur doit toujours être connecté à la borne rouge correspondante. Ne mélangez pas les canaux gauche et droit.

Que se passe-t-il si les deux interrupteurs sont éteints ?

L'amplificateur est alors chargé par les résistances intégrées de 220 Ω, ce qui évite un fonctionnement à vide et protège l'ampli.

Puis-je allumer les deux paires de haut-parleurs en même temps ?

Oui, elles sont alors connectées en série via le pupitre, ce qui ne surcharge pas l'amplificateur.

Quelle est la puissance maximale supportée ?

La puissance de commutation maximale est de 200 W.

Comment nettoyer le commutateur ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'eau.

Ce commutateur est-il adapté à une utilisation en extérieur ?

Non, il est conçu pour une utilisation en intérieur uniquement. Protégez-le de l'humidité et des projections.

Que faire si je souhaite connecter plus de deux paires de haut-parleurs ?

Ce modèle ne gère que deux paires. Pour davantage, vous aurez besoin d'un autre commutateur ou d'un système dédié.

Comment dois-je procéder pour la mise au rebut en fin de vie ?

Déposez l'appareil dans une usine de recyclage adaptée pour une élimination non polluante.

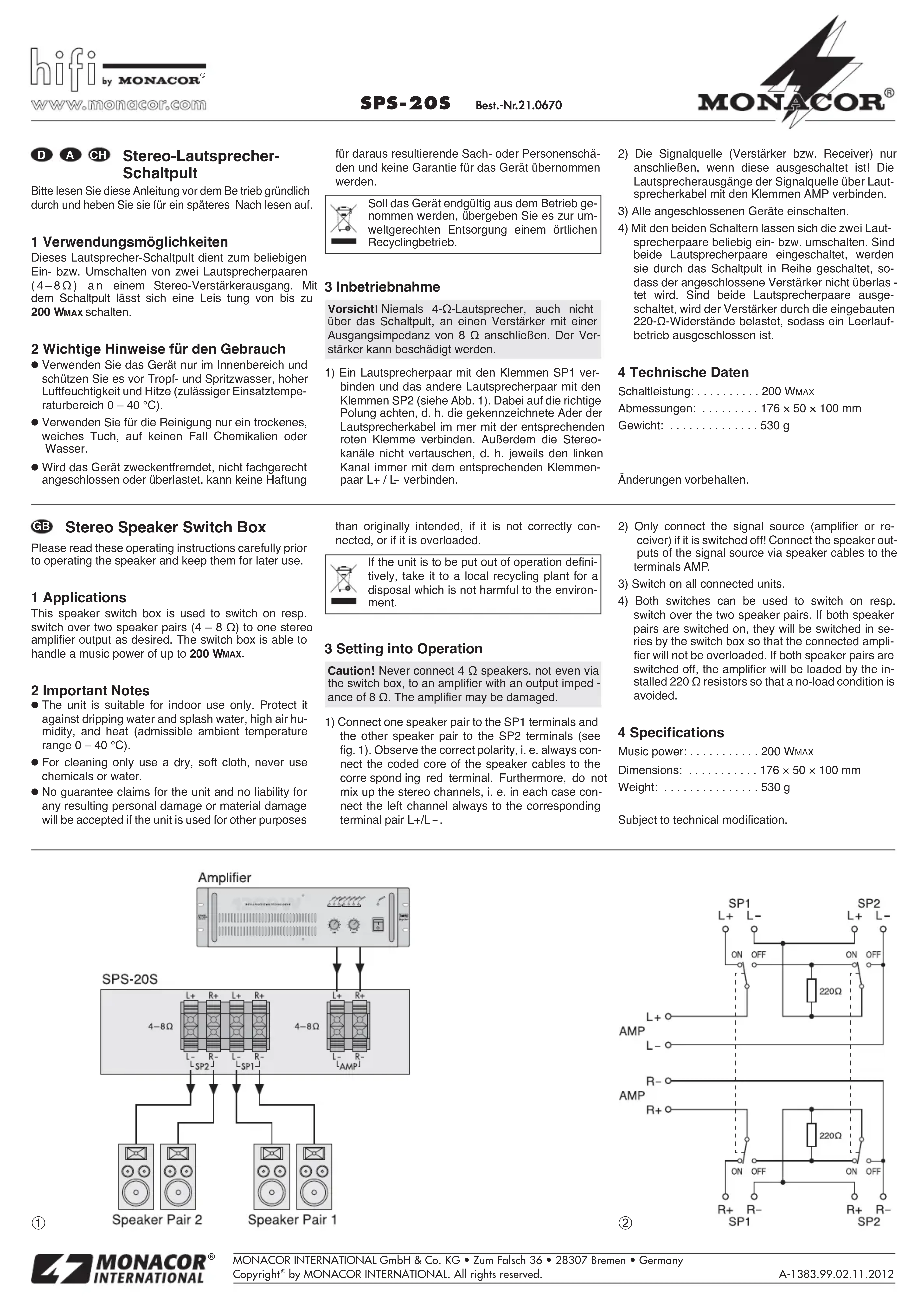

MODE D'EMPLOI SPS20S Monacor

F CH Pupitre de commutation stéreo pour haut-parleur

Veuillez lire la presente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilities d'utilisation

Ce pupitre est utilisé pour allumer ou commuter deux paires de haut-parleurs (4 - 8) sur une sortie stéreo d' amplificateur ; avec ce pupitre, on peut commuter une puissance de 200 WMax.

2 Consels importants d'utilisation

• Cet apparéil n'est donc que pour une utilisation en interieur. Protégez-le de tout type de projections d'eau, des éclaboussures, d'une humidité élevée et de la chaleur (plage de température de fonctionnement autorisé: 0 - 40^ ).
  Pour le nettoyer, utilisez uniquement un chiffon sec et doux, en aucun cas de produit chimique ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultats si l'appareil

est utilisé dans un but autre que celui pour lequel il a été concu, s'il n'est pas correctement branché ou s'il y a surcharge ; en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retire du service, vous doivent le déposer dans une Usine de recyclage adaptée pour contributor à son élimination non polluante.

3 Fonctionnement

Attention! Ne connectez jamais de haut-parleurs 4 , même via le p提供优质 de commutation, a un amplificateur avec une impedance de sortie de 8 L'amplificateur pourrait être endommage.

1) Reliez une paire de haut-parleurs aux bornes SP1 et l'autre paire aux bornes SP2 (voir schéma 1). Veillez à respecter la polarité, c'est-à-dire reliez le conducteur repéré du cable haut-parleur toujours à la borne rouge correspondante; en outre, n'intervertisse pas les canaux stéreo; reliez toujours le canal gauche à la paire de bornes L+/L - correspondante.

2) Ne connectez la source de signal (amplificateur/ récepteur) que si elle est éteinte. Relief les sorties haut-parleurs de la source de signal via les câbles haut-parleur aux bornes AMP.
3) Allumez tous les apparèils reliés.
4) Les deux interrupteurs permettent d'allumer ou de commuter les deux paires de haut-parleurs. Si les deux paires sont allumées, elles le sont, via le pùpitre, en série : l'ampli relié n'est pas en surcharge. Si les deux paires de HP sont éteintes, l'ampli est charge par les résistances intégrées 220 Ω : on évite ainsi un fonctionnement à Vide.

4 Caracteristiques techniques

Puisance

de commutation: 200 W MAX

Tout droit de modification réservé.
