Sanicombi - Sanitaire Sanibroyeur - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bâti-chasse Sanicombi avec broyeur intégré
Marque	Sanibroyeur
Modèle	Sanicombi
Alimentation électrique	230-240 V ~ 50 Hz, 500 W
Indice de protection	IP44
Classe électrique	Classe I (mise à la terre obligatoire)
Hauteur de cuvette réglable	400 mm du sol fini (épaisseur max. sol fini 185 mm)
Épaisseur d'habillage autorisée	16 à 100 mm
Diamètre d'évacuation	DN 32 mm
Fonctions principales	Relèvement des eaux usées, broyage, chasse d'eau, raccordements multiples (WC, lavabo, douche, évier, lave-linge, lave-vaisselle)
Type d'installation	Fixé à un mur porteur, avec pieds réglables
Entretien et nettoyage	Détartrage tous les 3 mois avec produit adapté ; nettoyage du filtre du robinet ; remplacement de la membrane et du joint d'étanchéité si nécessaire
Sécurité	Protection thermique (désarmement après 2 heures de coupure) ; doit être branché sur prise 10-16 A avec disjoncteur différentiel 30 mA et fusible 5 A
Pièces détachées et réparabilité	Membrane (réf. 34 9513-07), joint d'étanchéité (réf. 34 2332-07), mécanisme complet (réf. 32 4544-07)
Garantie	2 ans (hors pièces caoutchouc et main-d'œuvre)
Usage	Domestique uniquement, évacuation de papiers hygiéniques, matières fécales et eaux sanitaires
Contenu du colis	Plaque de commande, châssis, vis, robinet d'arrêt, gabarit PSE, manchons, gaines, broyeur (notice séparée), etc.
Outils nécessaires	Clés 8-19 mm, scie à métaux, perceuse, mèches Ø8 et 10 mm, niveau, crayon, mètre, marteau, tournevis

FOIRE AUX QUESTIONS - Sanicombi Sanibroyeur

Comment régler la hauteur de la cuvette ?

La hauteur se règle en dévissant les 4 vis pointeau (s) et en ajustant les pieds réglables de façon à ce que le dessus de la cuvette soit à 400 mm du sol fini. Vérifiez le niveau horizontalement avant de resserrer les vis.

Que faire si le moteur tourne mais l'eau descend lentement dans la cuvette ?

Cela indique que l'évent du couvercle est bouché. Débouchez l'évent pour rétablir un écoulement normal.

Comment nettoyer le filtre du robinet flotteur ?

Fermez le robinet d'arrêt (d), déposez le socle, désolidarisez le robinet flotteur, puis nettoyez le filtre. Remontez en ordre inverse et rouvrez l'eau.

Quelle est la fréquence de détartrage recommandée ?

Un détartrage est conseillé tous les 3 mois. Utilisez un détartrant adapté : versez une dose dans la cuvette, laissez agir plusieurs heures, puis rincez en actionnant deux fois la chasse.

Puis-je raccorder un lave-linge ou un lave-vaisselle ?

Oui, l'appareil accepte les raccordements d'un lave-linge et lave-vaisselle sur les entrées latérales, à condition d'utiliser un manchon à visser avec clapet anti-retour.

Comment débloquer le moteur en cas de blocage par un corps étranger ?

Débranchez l'appareil et attendez quelques minutes. Dévisser la vis du couvercle, soulevez-le, puis placez la clé fournie dans l'arbre moteur pour tenter de le faire tourner. Si cela ne fonctionne pas, ouvrez la cuve pour retirer l'objet.

Que faire en cas de fuite au niveau du clapet anti-retour ?

Nettoyez ou remplacez le clapet anti-retour. Une fuite provoque des démarrages intempestifs du broyeur.

Quelle est la puissance électrique et la protection nécessaire ?

L'appareil consomme 500 W sous 230-240 V. Il doit être branché sur une prise 10-16 A avec terre, protégée par un disjoncteur différentiel 30 mA et un fusible de 5 A.

Comment remplacer la membrane du robinet flotteur ?

Fermez le robinet d'arrêt, déposez le socle, désolidarisez le robinet flotteur, puis remplacez la membrane (réf. 34 9513-07). Remontez en ordre inverse.

L'appareil est garanti combien de temps ?

La garantie est de 2 ans à compter de la date d'achat, hors pièces caoutchouc et main-d'œuvre. Conservez votre facture.

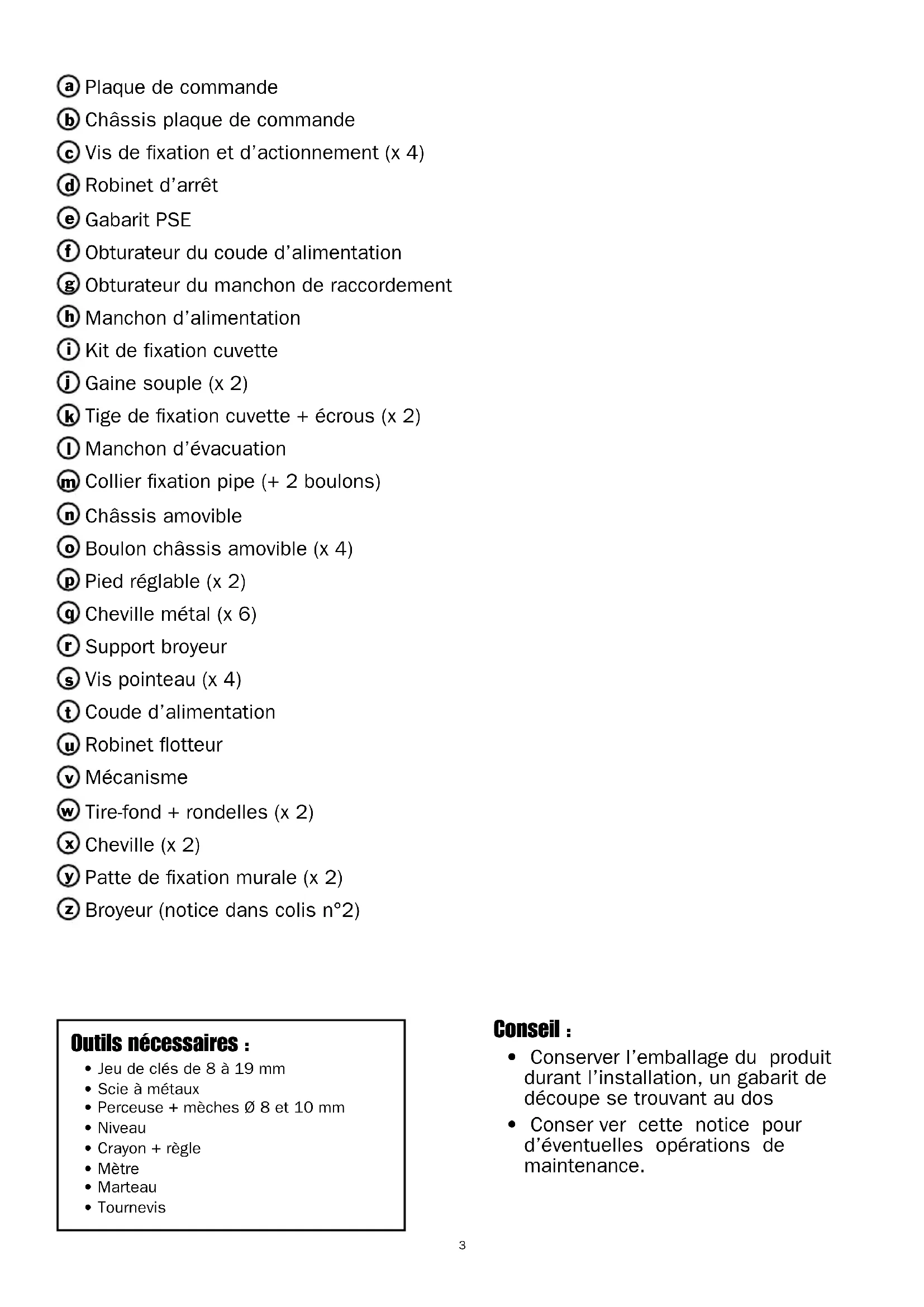

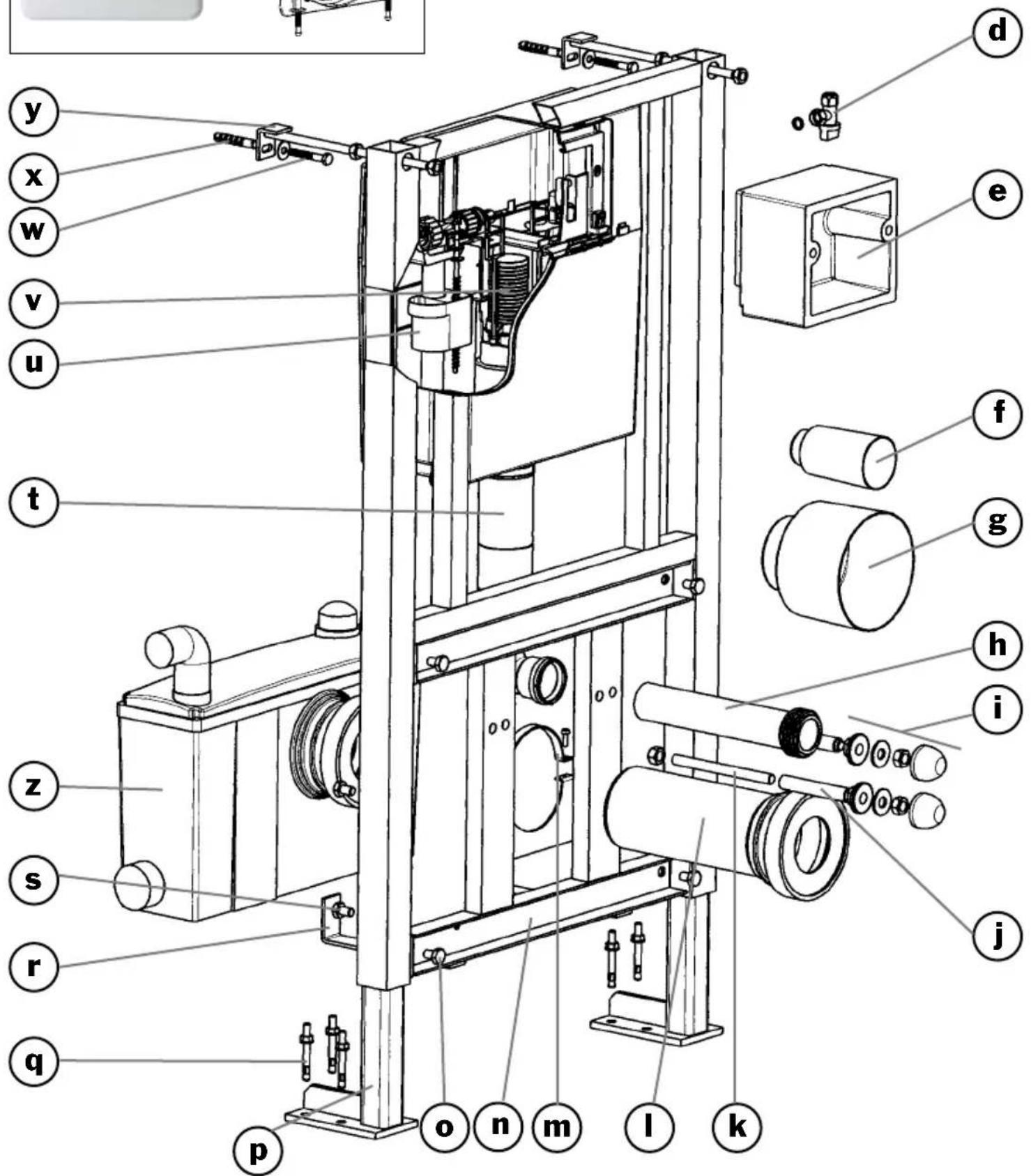

MODE D'EMPLOI Sanicombi Sanibroyeur

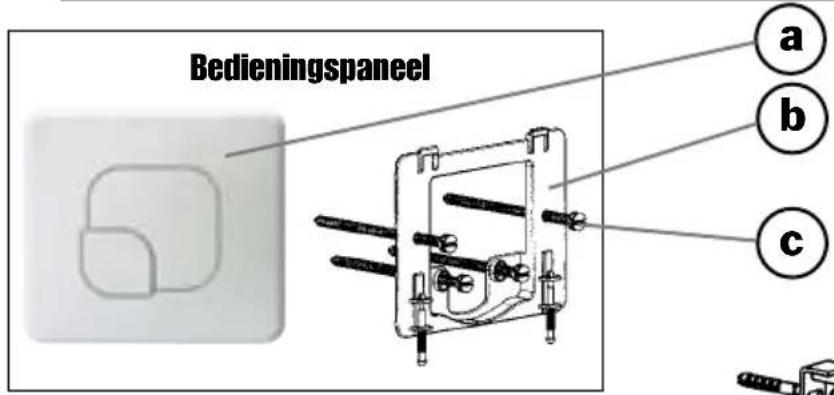

Plaque de commande
Chassis plaque de commande
Vis de fixation et d'actionnement (x 4)
Robinet d'arrêt
Gabarit PSE
Obturator du coude d'alimentation
Obturateur du manchon de raccordement
h Manchond'alimentation
Kit de fixation cuvette
Gaine couple (x 2)
Tige de fixation cuvette + écrous (x 2)
① Manchon d'évacuation
m Collier fixation pipe (+ 2 boulons)
Chassis amovable
Boulon chassin amovible (x 4)
Pied réglable (x 2)
Cheville métal (x 6)
Support broyeur
s Vis pointeau (x 4)
Coude d'alimentation
Robinet flotteur
Mécanisme
Tire-fond + rondelles (x 2)
Cheville (x 2)
Patte de fixation murale (x 2)
Broyeur (notice dans colis n^2

Outils nécessaires :

• Jeu de clés de 8 à 19 mm
• Scie à métaux
• Perceuse + mèches Ø 8 et 10 mm
  Niveau
• Crayon + régle
  Metre
  Marteau
• Tournevis

Conseil :

• Conserver l'emballage du produit durant l'installation, un gabarit de découvert se trouvant au dos
• Conserver cette notice pour d'eventuelles opérations de maintenance.

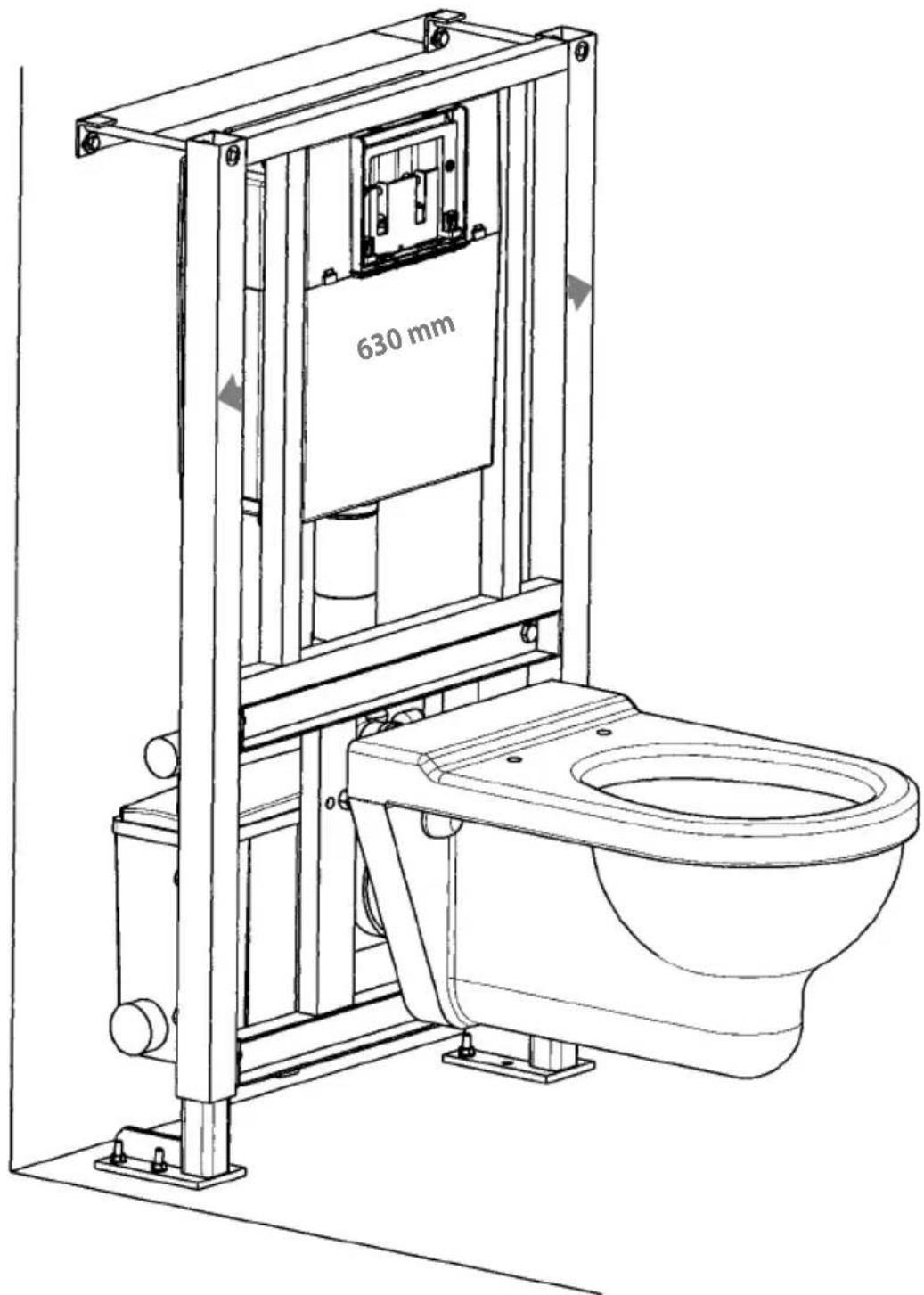

TYPE D'INSTALLATION

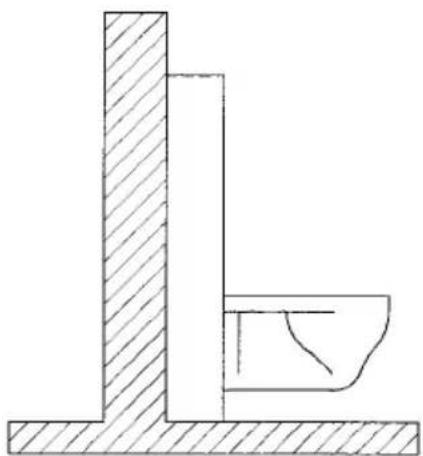

Fixé à un mur porteur

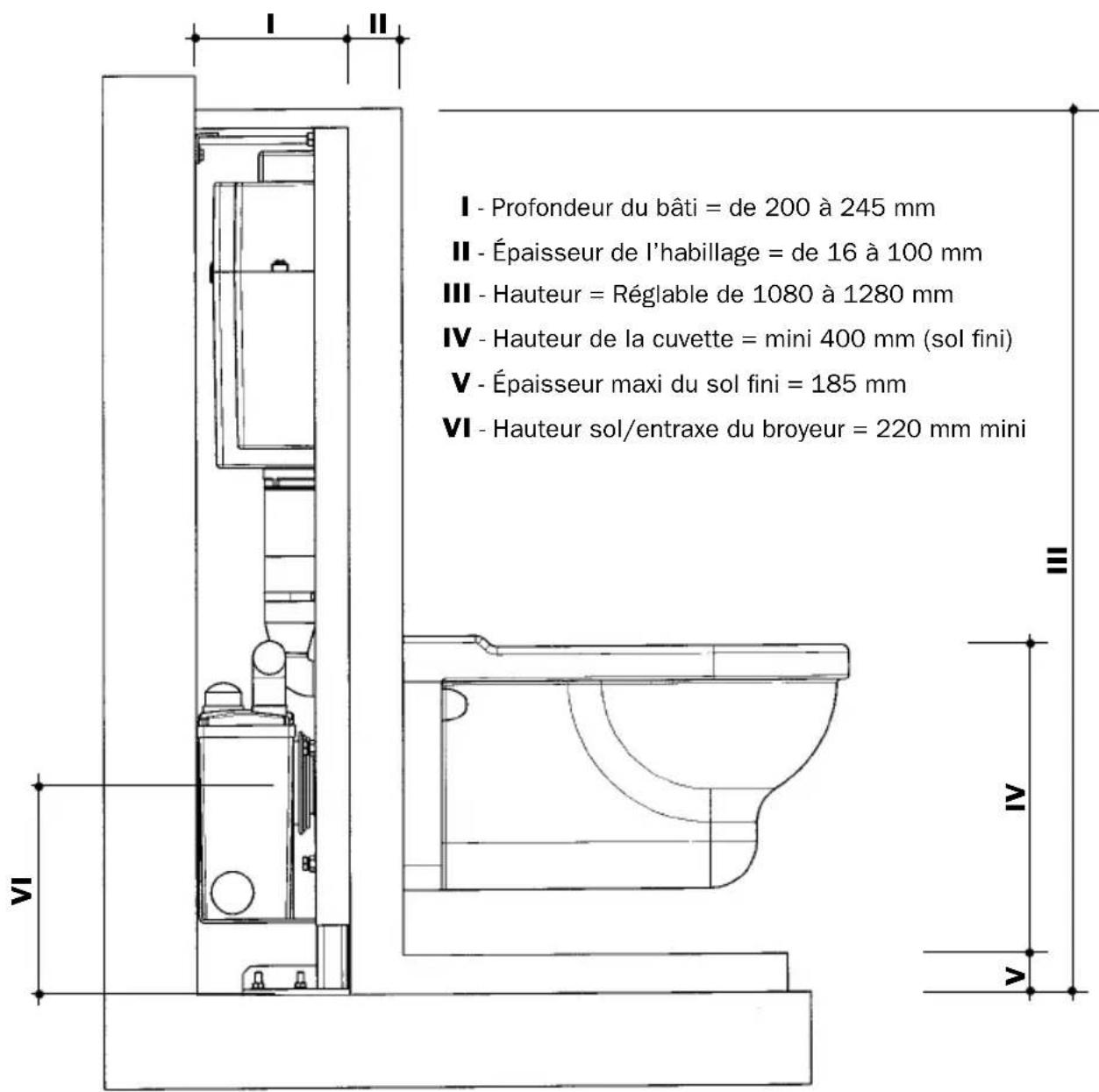

COTES UTILES

I - MONTAGE DES TIGES DE FIXATION CUVETTE ET FIXATION MURALE

1

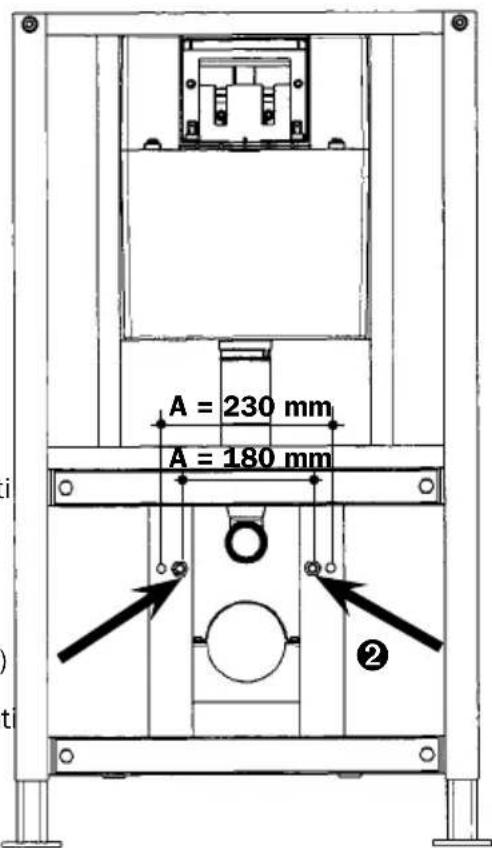

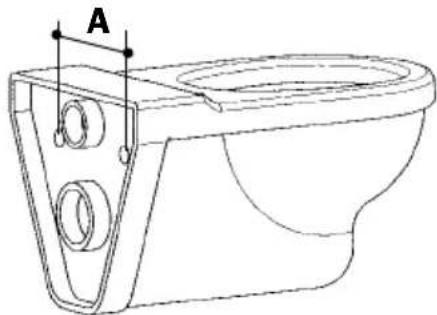

Mesurer l'entraxe de la cuvette (A)
2 Les pieds pour cause d'emballage sont livres rentres. Pour les positionner correctement, returnez les d'1/4 de tour. Introduire les tiges (k) dans les trous du bati correspondant à l'entraxe et les bloquer à l'aide des écrous
3 Positionner le bati à son emplacement

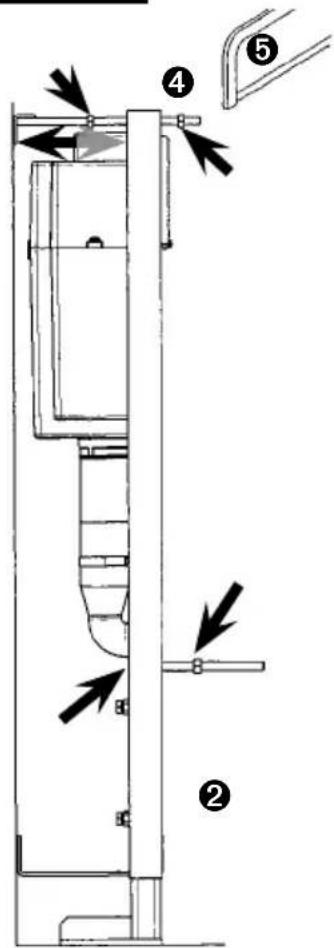

4 Positionner les pattes de fixation murale (y) contre le mur et les fixer sur le bati à l'aide des écrous, après les avoir vérifié que le bati soit de niveau verticalément
Couper à l'aide d'une scie à métaux la partie des tiges filetées des pattes de fixation dépassant du bati

II - RÉGLAGE DE LA HAUTEUR DU BATI

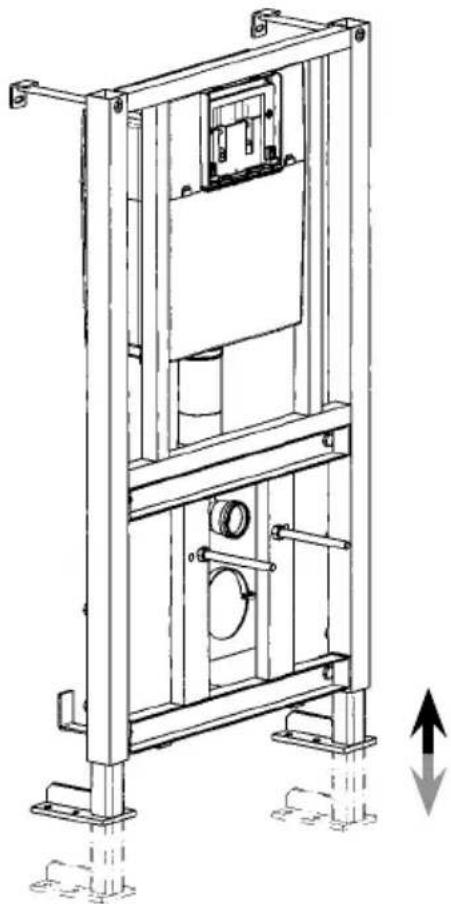

Positionner le bati à son emplacement définitif

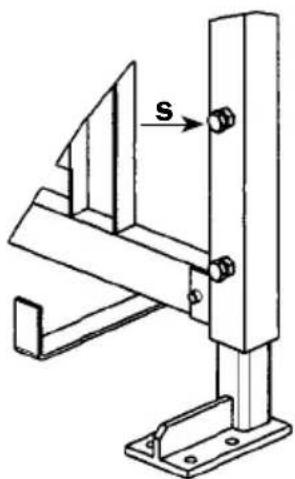

2 Devisser les 4 vis pointeau (s)
3 Regler la hauteur des pieds de façon a ce que le dessus de la cuvette se trouve a 400 mm du sol fini
4 Verifier que le bati soit de niveau horizontalement et desserrer les vis pointeau
Si le bati est fixe sur un sol brut, l'épaissur maximum du sol fini ne devra pas excéder 185 mm.

III - PREPARATION DE LA FIXATION

2

X

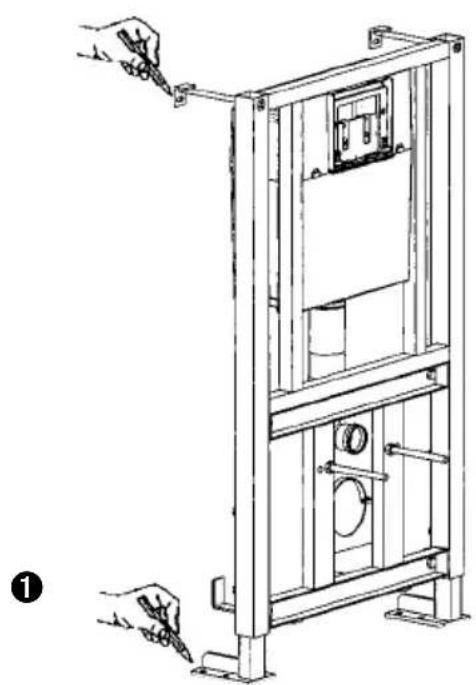

1Tracer les emplacements de perçage (2 au mur et 6 au sol)
Retirer le bati et percer à l'aide d'une mèche 0 10 mm, 2 trous d'une profondeur de 70 mm minimum pour le mur et à l'aide d'une mèche de 0 8 mm, 6 trous d'une profondeur de 65 mm minimum pour le sol
3 Positionner les chevilles (q et x) dans les trou
4 Repositionner le bati et proceder au raccordement du broyeur

IV - RACCORDEMENT DU BROYEUR

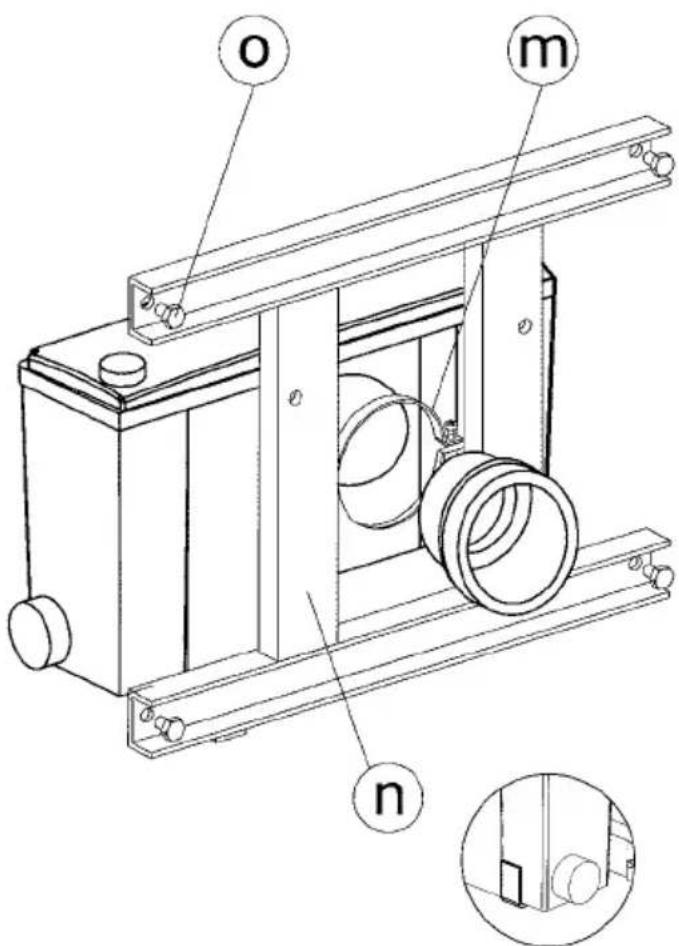

Pour le montage du broyeur sur le chassin.

• Dévisser les 4 boulons (o) du chassin pour enlever la partie amovible (n) de celui-ci
• Dévisser la virole du broyeur (faites 1/4 de tour à gauche)
• Poser le broyeur sur le chassin.
• Remonter la virole à travers le collier (m)
• Positionner le broyeur en butée arrière
• Visser fortement le collier
• Remonter le chassinis amovible et son broyeur sur le chassinis.

Vous devrez proceder en sens inverse pour déposer le broyeur.

Avant de poursuivre le montage de votre bati, vous doivent effectuer tous les raccordements nécessaires sur le broyeur. Pour cela, reportez-vous à la notice incluse avec le broyeur.

Attention: pour le montage d'une douche des specifications de montage précises vous sont communiques, ne les omettez pas.

V-FIXATION DU BATI

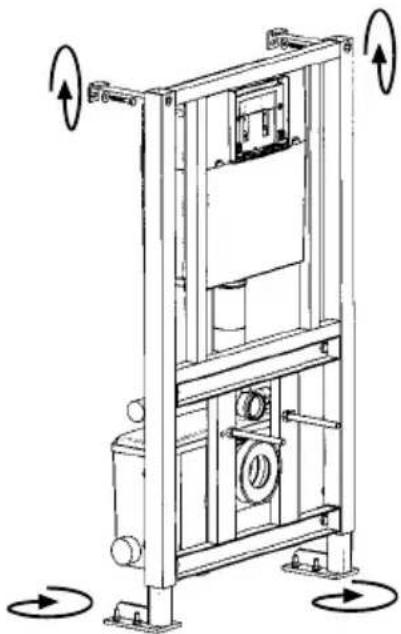

Fixer définitivement le bati

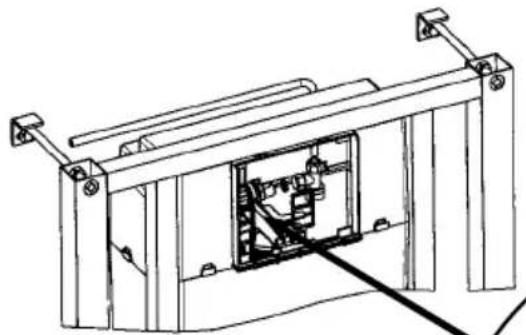

VI - RACCORDEMENT DE L'ARRIVEE D'EAU

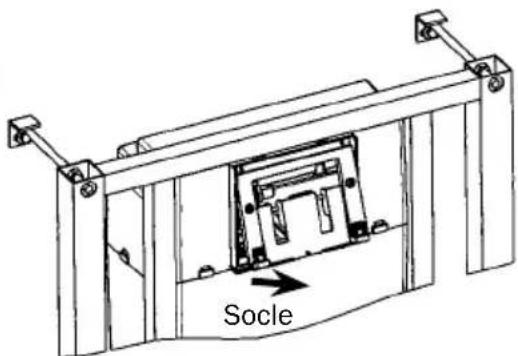

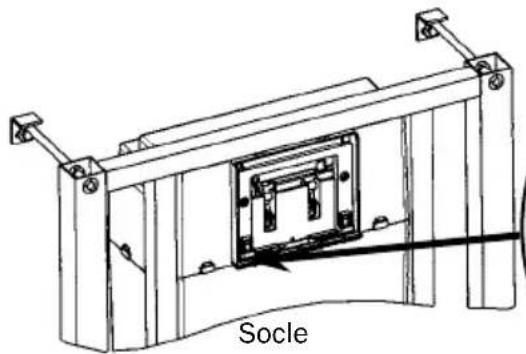

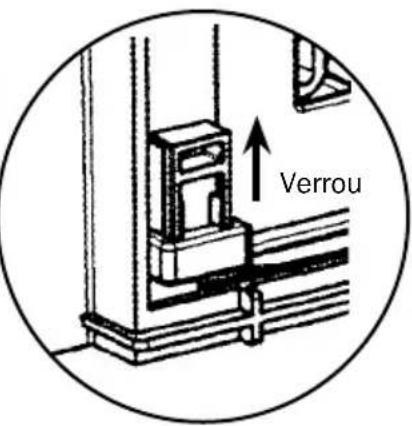

1 Retirer le socle de la plaque en soulevant les deux verrous
Faire entrer le tube d'arrivee d'eau dans le réservoir
3 Raccorder votre tube sur le robinet d'arrêt (d) soit à l'aide du bicone fourni soit directement avec l'écrou liént sur l'arrivée d'eau (dans ce cas assurer l'étanchéité par un joint fibre)

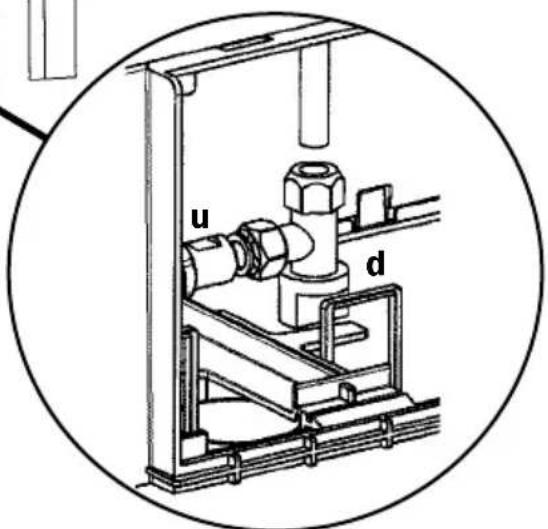

4 Raccorder le robinet d'arrêt (d) sur le robinet flotteur (u) et assurer l'étanchéité par un joint fibre

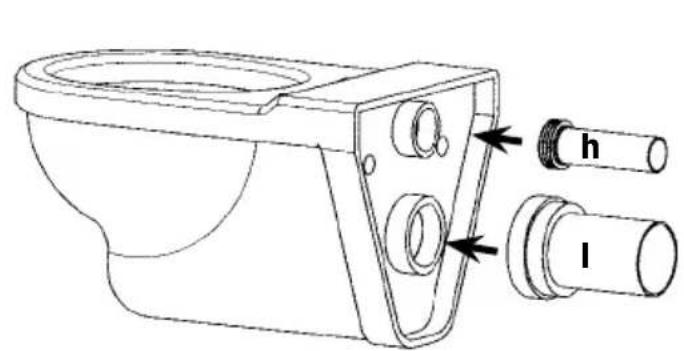

VII - ESSAI EN EAU

1

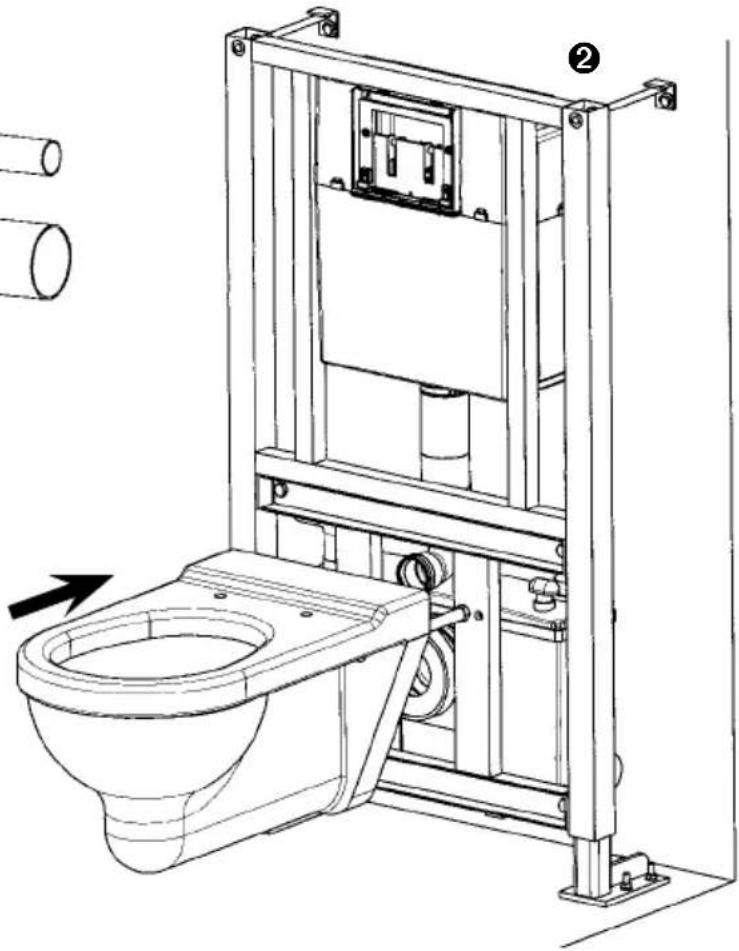

1 Emboiter le manchon d'alimentation (h) et le manchon d'évacuation (l) sur la cuvette
Pour facilitier l'emboitement des manchons utiliser de I'eau savonneuse.
2 Positionner la cuvette sur le bati
3 Ouvrir l'eau à l'aide du robinet d'arrêt (d) et attendre le replissage du réservoir

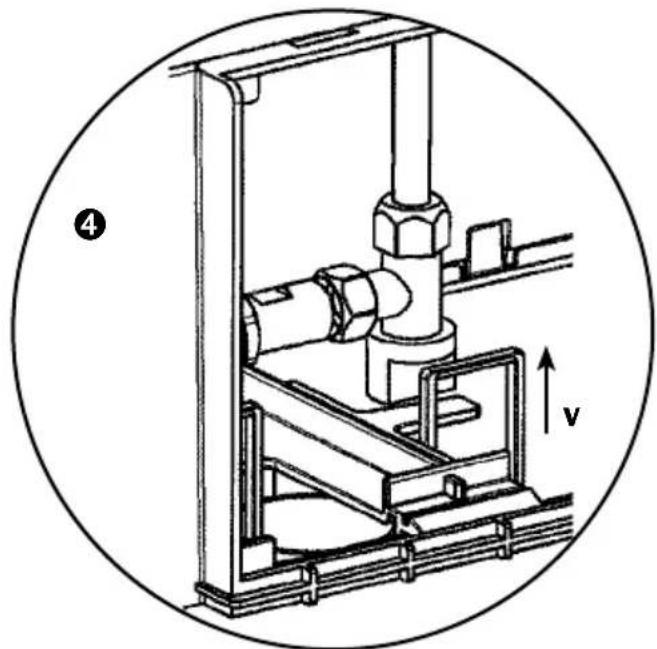

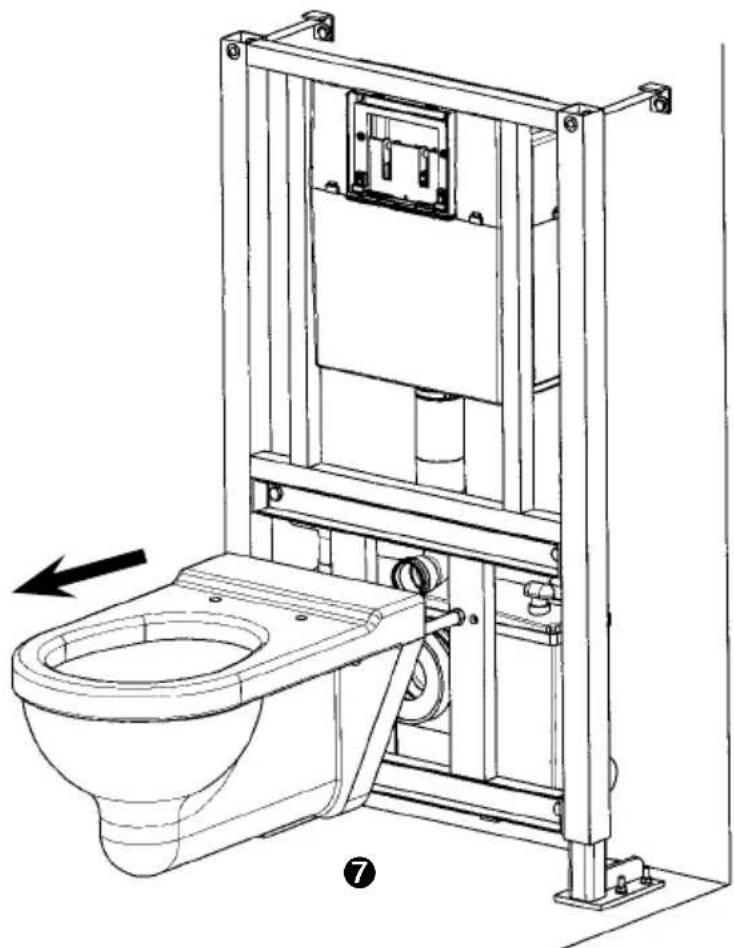

4 Actionner manuellement le mecanisme (v) à l'aide des tirettes

Vérifier l'étanchéité de l'alimentation et de l'évacuation
6 Fermer le robinet d'arrêt et vidanger le réservoir
7 Retirer la cuvette

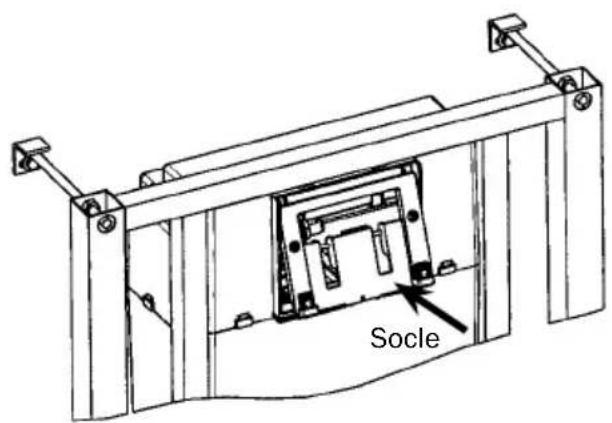

VIII - PREPARATION DE L'HABILLAGE

1 Remetre le socle

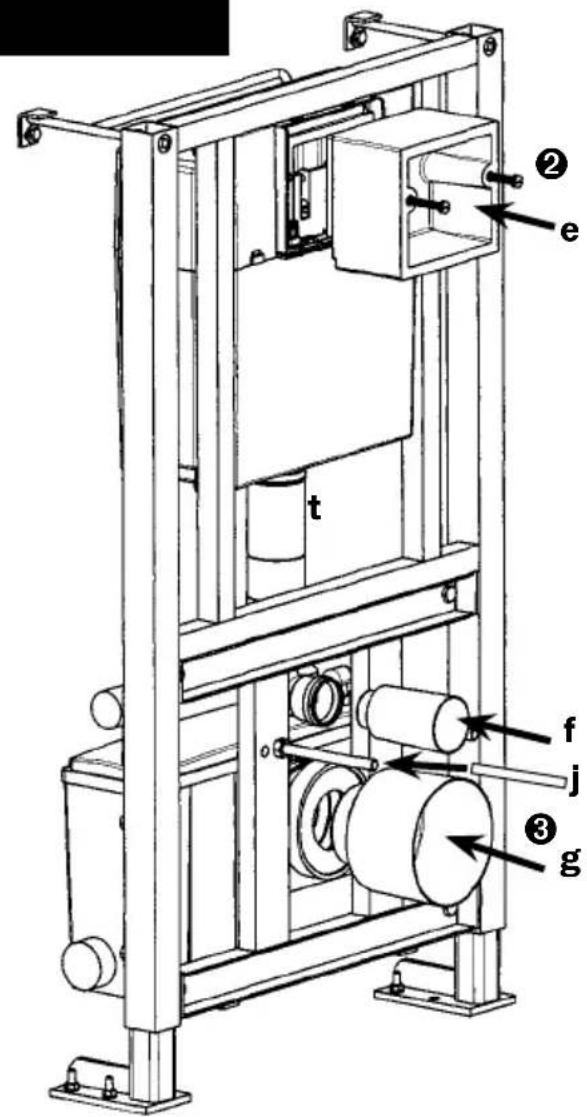

Fixer le gabarit PSE (e) sur la trappe d'accès à l'aide de deux vis grises (c) générées dans la boîte de la plaque de commande
3 Emboiter l'obturateur (f) sur le coude d'alimentation (t) et l'obturateur (g) sur le broyeur, ainsi que la gaine souse (j) sur les tiges de fixation de la cuvette (k)

IX - HABILLAGE

Pour la fabrication de votre habillage :

L'épaissur de l'habillage doit être comprise entre 16 et 100 mm et être impérativement solidaire de la structure du bâti.

La face avant doit être en 2 parties de façon à ce que le bas, face au chassis amovible (n) serve de trappe de visite.

L'habillage peut s'effectuer avec divers matériaux (briques, carreaux de plâtre, plaques de plâtre, panneaux de bois hydrofuge, etc).

Pour la découpe des différents troughs (plaque de commande, évacuation et alimentation de la cuvette, tiges de fixation de la cuvette) le gabarit de découpe se trouve au dos de l'emballage.

IX - HABILLAGE (suite)

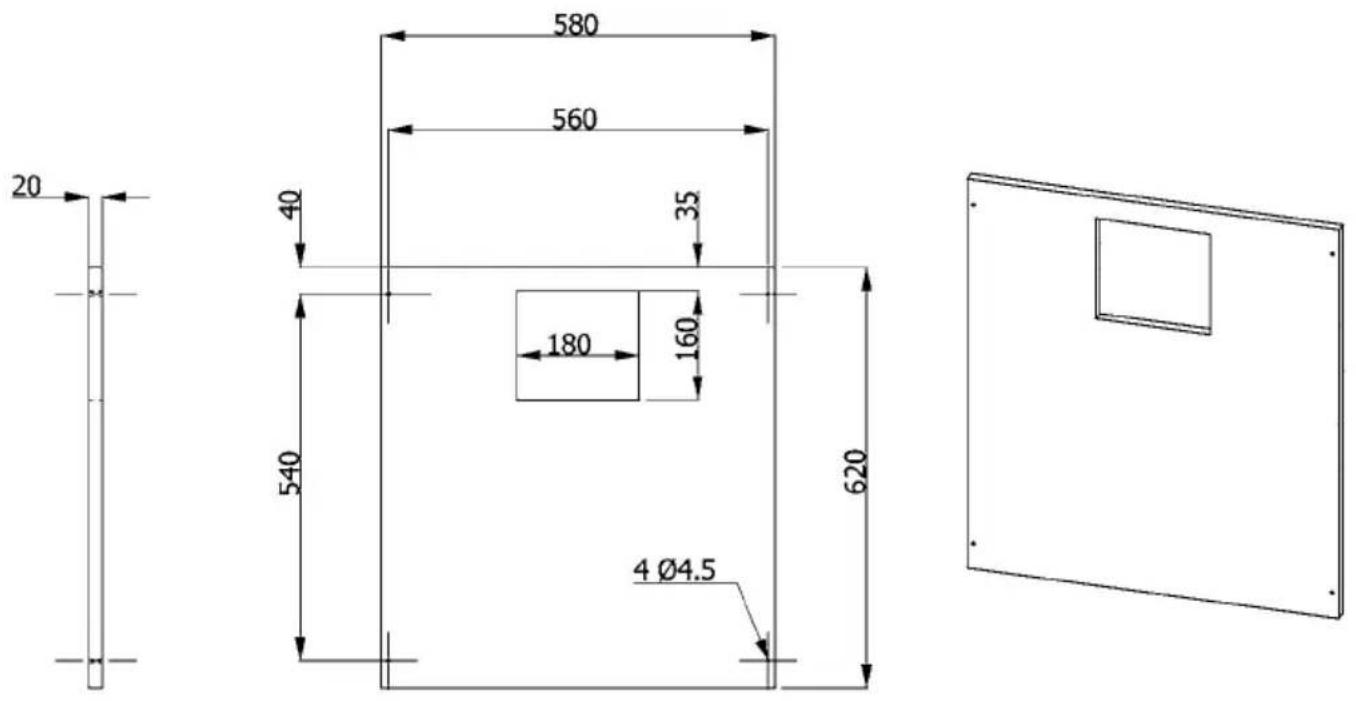

Dimensions panneau haut :

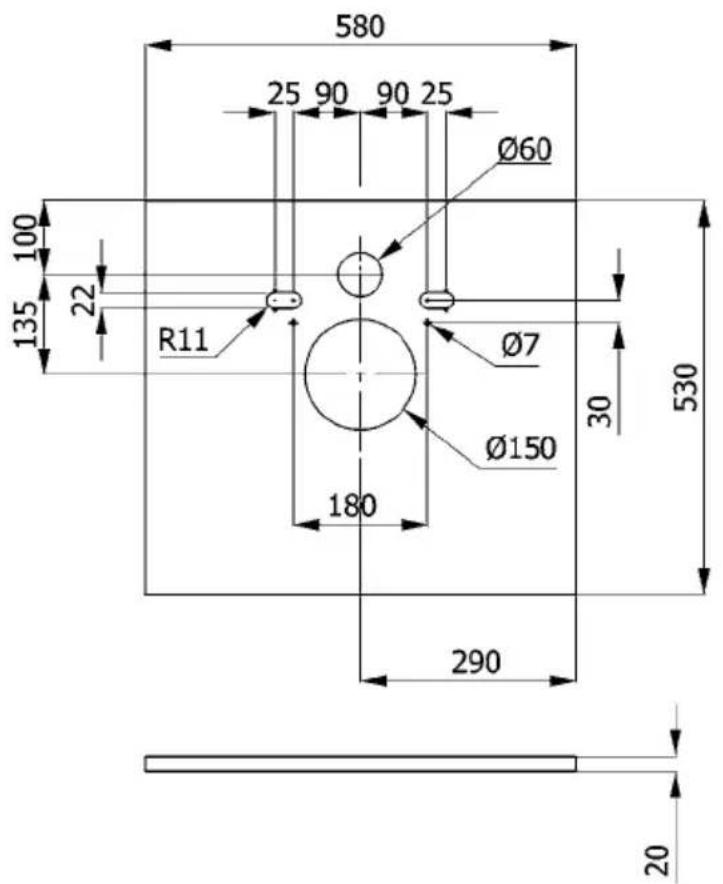

Dimensions panneau bas :

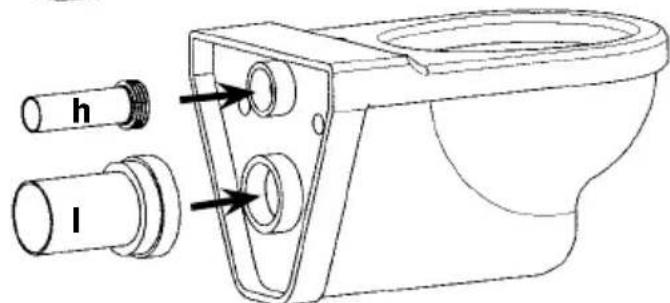

X - RACCORDEMENT DE LA CUVETTE

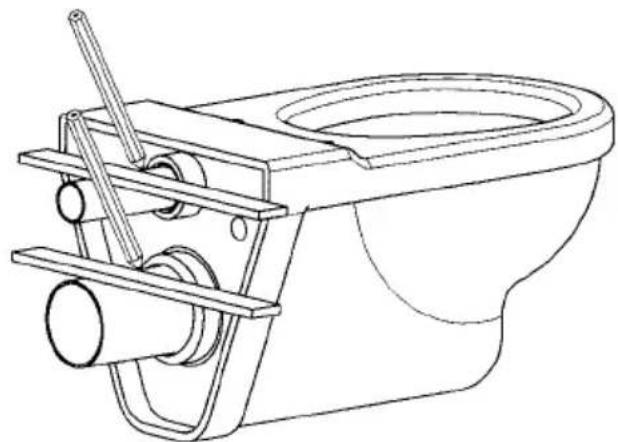

A l'aide d'une regle placee comme sur le dessin ci-dessus, faire une marque coté cuvette sur les 2 manchons

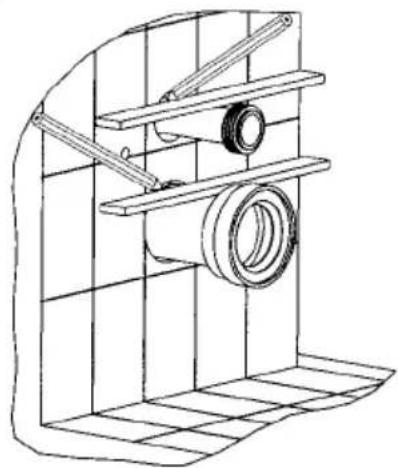

Retirer les manchons de la cuvette et emboiter les dans le bati. A l'aide d'une regle place comme sur le dessin ci-dessus, faire une marque cote mur sur les 2 manchons

Pour facilitier l'emboitement des manchons utiliser de l'eau savonneuse.

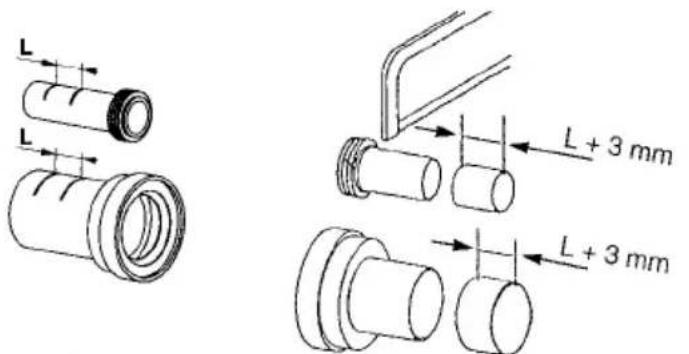

Pour chacun des manchons mesurer la cote (L) entre les deux marques.
4 Reporter cette cote (L) en l'augmentant de 3 mm à l'extémité (côté bati) de chacun des manchons. Ex: Si L = 50 mm, raccourcir le manchon de 53 mm
Couper les manchons à l'aide d'une scie à métaux
6 Ebavurer les coupes à l'aide d'une lime

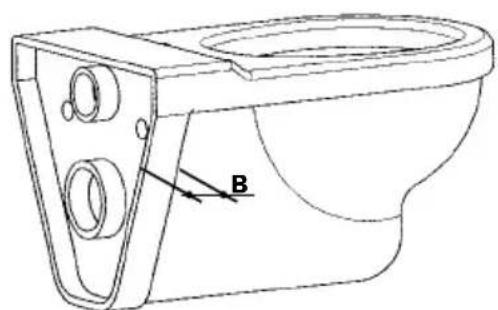

7 Mesurer l'épaissur de l'arrière de la cuvette (B)

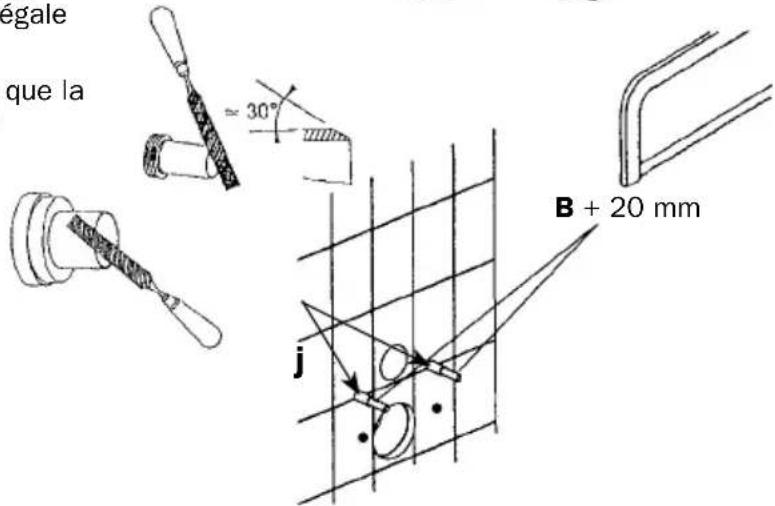

Recouper si nécessaire les tiges de fixation (k) de telle façon que la partie dépassant du mur soit égale à (B) + 20 mm
Raccourcir les gains souples (j) de façon a ce que la partie depassant du mur soit eigale (B)-15 mm

Emboiter le manchon d'alimentation (h) et le manchond'évacuation (I) dans la cuvette. Puis positionner la cuvette sur les deux tiges de fixation.
Pour facilitier l'emboitement du manchon d'évacuation sur la cuvette et sur la pipe utilisér de l'eau savonneuse.

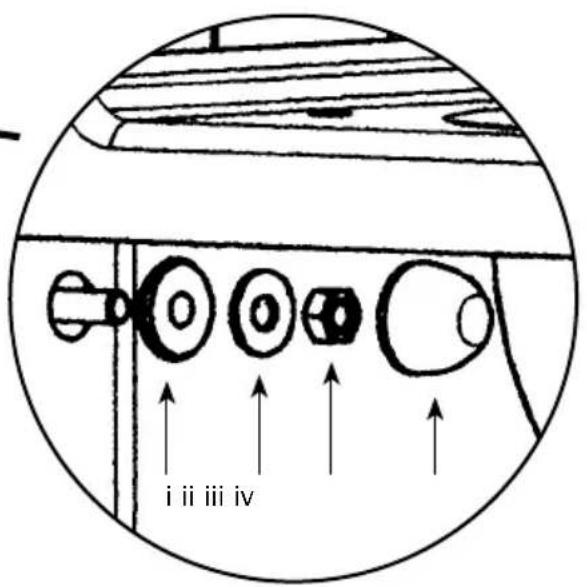

XI - FIXATION DE LA CUVETTE

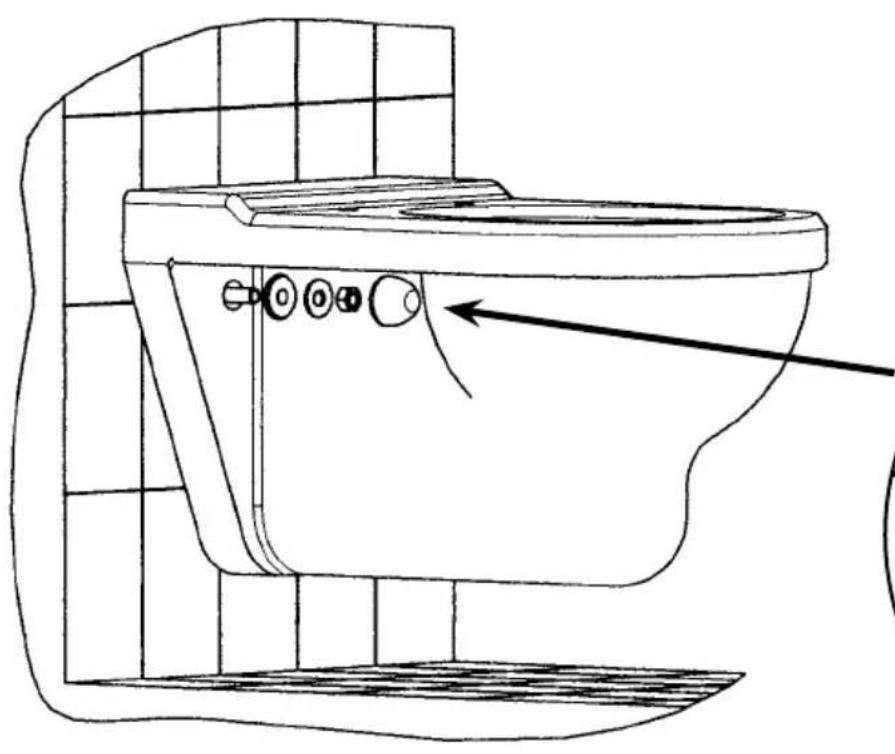

1 Une fois la cuvette correctement positionnée, la fixer à l'aide du kit (i) en respectant l'ordre d'empilage des pieces: i = rondelle de centrage ii = rondelle métallique iii = écrou iv = cache

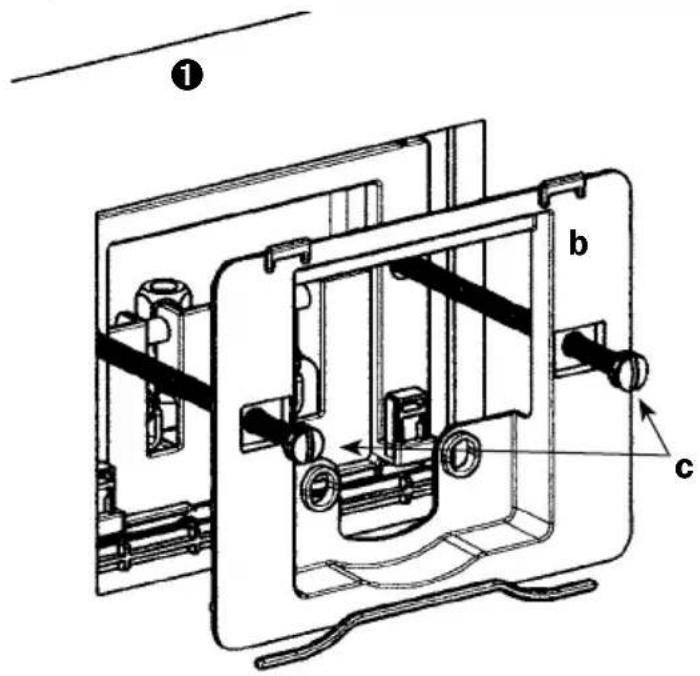

XII - MISE EN PLACE DE LA PLAQUE DE COMMANDE

2 Visser les 2 vis d'actionnement (les 2 vis grises (c) restantes)
Si l'habillage est peu écais raccourcir les vis en les cassant simplement au niveau du cran prévu à cet effet.

Fixer le chassis de la plaque (b) sur le socle à l'aide de 2 des vis grises (c)
Si l'habillage est peu écais raccourcir les vis en les cassant simplement au niveau du cran prévu à cet effet.

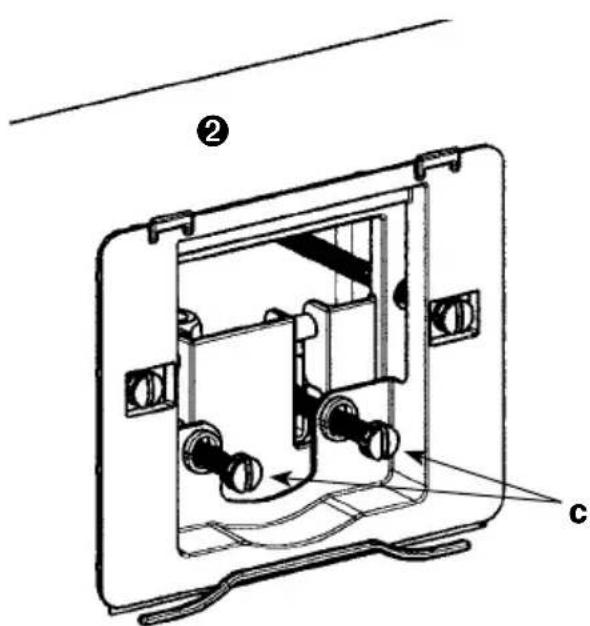

XII - MISE EN PLACE DE LA PLAQUE DE COMMANDE (suite)

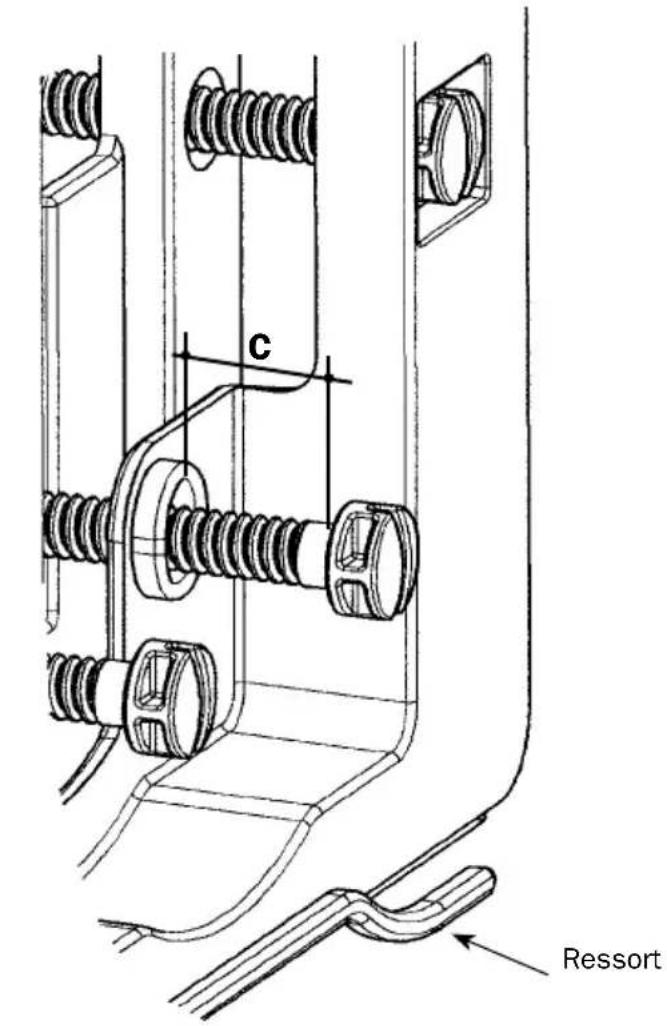

3 Regler les vis d'actionnement de façon a ce que la cote (C) soit eigale à 31 mm

NB: (C) = de l'extérieure de la collerette jusqu'à la tête de vis

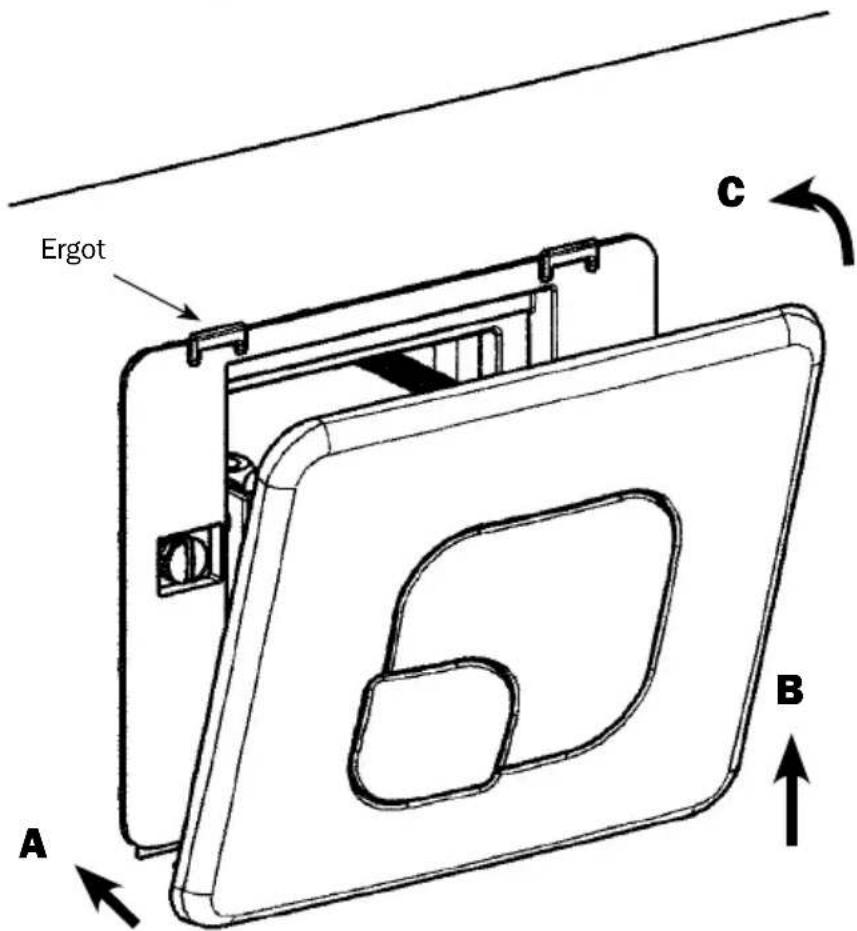

4 Engager la plaque de commande par le bas sur le ressort puis en soulevant légèrement venir clipser la plaque sur les ergots

OPÉRATIONS DE MAINTENANCE

Durant l'utilisation de votre bâti-chasse SFA vous pouze être améné àrialentretien de son équipement.

I - ENTRETIEN DU ROBINET (nettoyage du filtr, changement de la membrane)

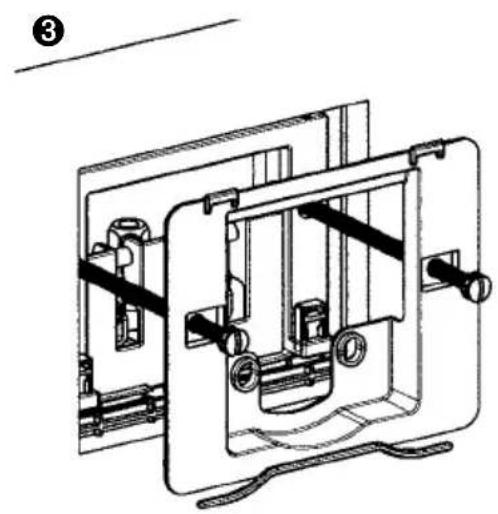

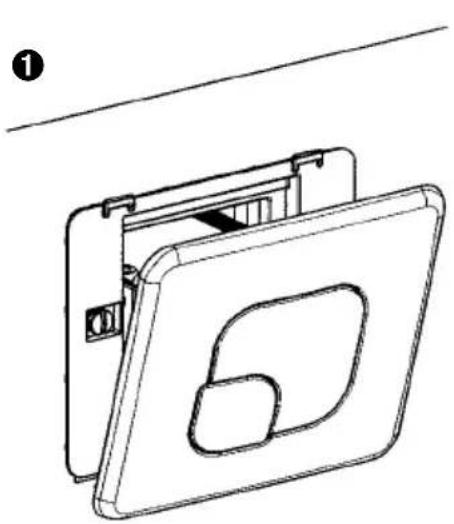

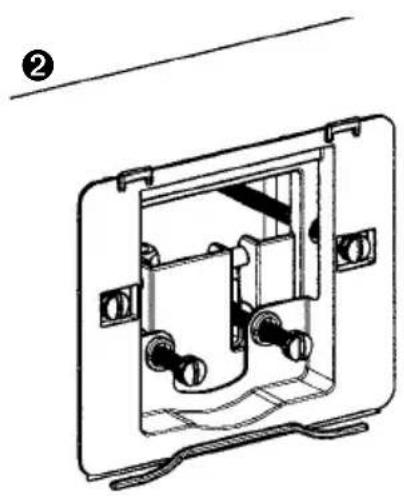

Retirer la plaque de commande en la boulevant légarement et en la basculant vers l'avant
2 Retirer les vis d'actionnement
3 Dévisser les vis du chassin et retirer celui-ci

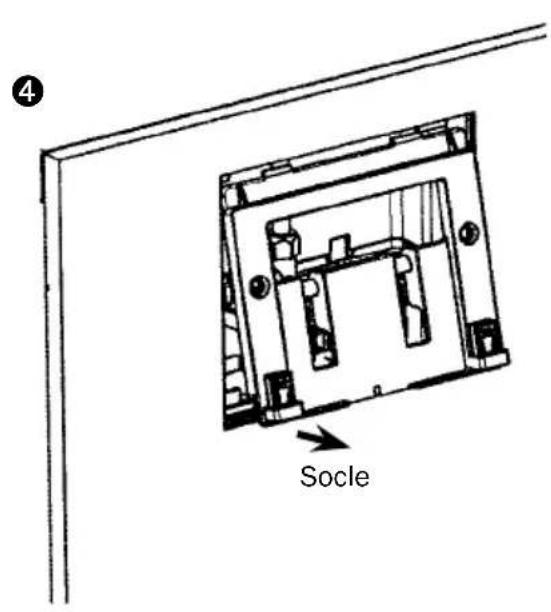

4 Retirer le socle comme indiqué au point VI de la notice

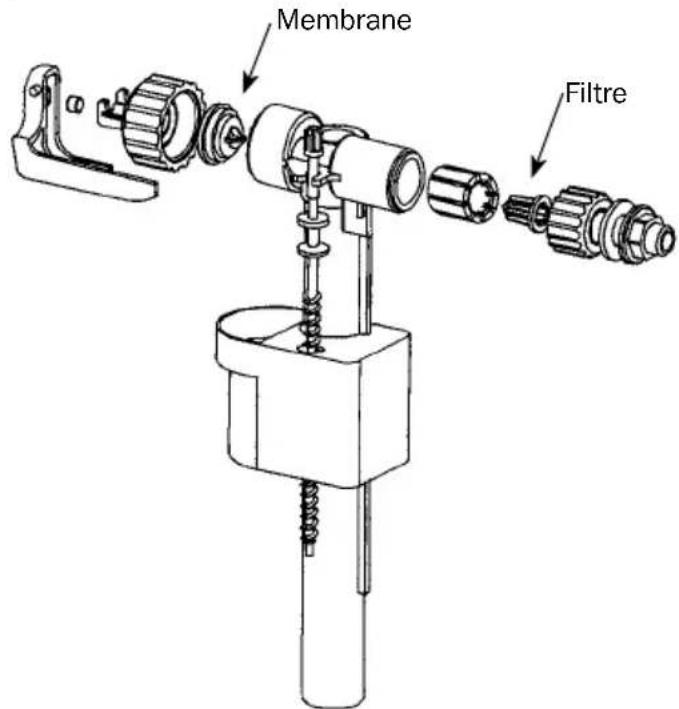

Fermer le robinet d'arrêt (d) et le désolidariser du robinet flotteur (u)
Faire pivoter l'entretoise supportant le robinet flotteur et retarder celui-ci

7 Une fois l'intervention faite, refaire les opérations en sens inverse en n'oubliant pas de réouvrir le robinet d'arrêt (d)

Pièces détachées :

Membrane: Ref. 34 9513-07

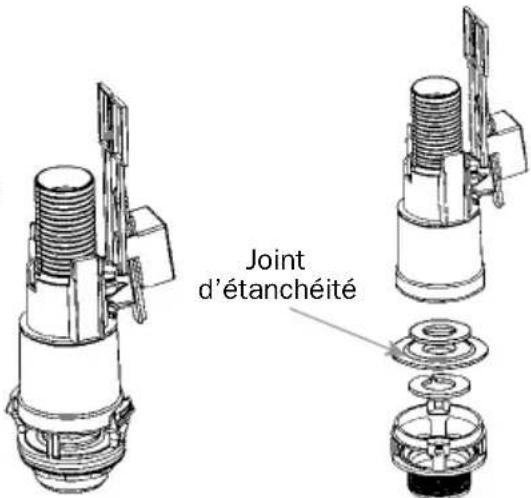

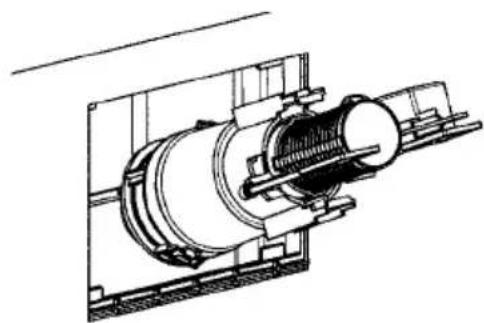

II - ENTRETIEN DU MÉCANISME (nettoyage ou remplacement du joint d'étanchéité) Procéder comme pour l'entretien du robinet jusqu'àu point⑥ puis :

1 En saisissant le mecanisme par sa base le retireur du réservoir

Pièces détachées :

Joint d'etanchéité : Ref. 34 2332-07

Mécanisme complet : Réf. 32 4544-07

2 Une fois l'entretien terminé refaire toutes les étapes en sens inverse.
Pour bien repositionner le mecanisme celui-ci est equipoed'un detrompeur sur sa base.

III - ENTRETIEN DU BROYEUR

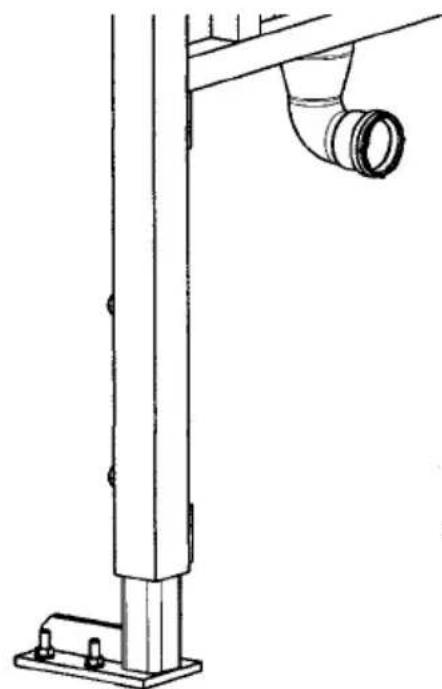

1 Proceder comme pour l'entretien du robinet jusqu'au point 4
Fermer le robinet d'arrêt (d) et vider le réservoir en actionnant manuellement le mecanisme (v)
3 Retirer la cuvette
Enlever la trappe de visite puis repositionner la cuvette
⑤ Proceder à l'entretien du broyeur et la cuvette, utiliser régulierement un détartrant adapté

• Débrancher la prise électrique du broyeur,
• Mettre dans la cuvette une dose de détartrant,
• Laisser reposer plusieurs heures,
• Rebrancher la prise électrique du broyeur, réouvrir le robinet d'arrêt
  Rincer en actionnant 2 fois la chasse d'eau.

La fréquence de cette opération est en moyenne d'une fois tous les 3 mois mais doit être modulée en fonction de la durée de votre eau.

6 Une fois l'entretien terminé refaire toutes les opérations en sens inverse

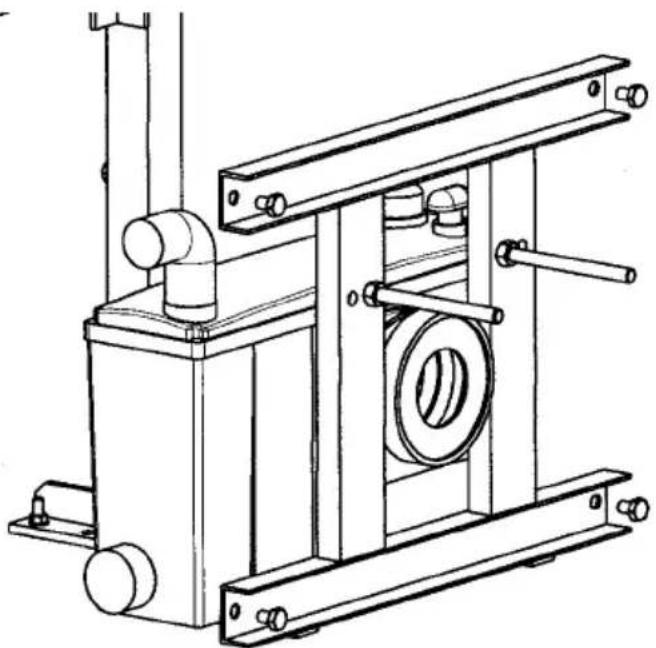

Pour une intervention plus importante sur le broyeur, devisser les 4 boulons (o) du chassis amovible (n)

Vous venez dinstaller un BATI CHASSE SANICOMBI et nous vous remercions de la confiance que vous nous temoignez ainsi.

Spécialiste des équipements techniques et accessoires du WC, SFA a apporté tout le sein nécessaire à la conception et la production de ce produit et le garantit 2 ans* à compter de sa date d'achat sous réserve d'une installation et d'une utilisation conformes à la présente notice.

*Hors pièces caoutchouc et main d'oeuvre.

Pour tout renseignement complémentaire ou réclamation adressez-vous à votre revendeur.

Ou directement à :

SFA BENELUX B.V.

Voltaweg 4

6101 XK Echt (NL)

Tel. [phone]

Fax [phone]

SFA

OMSCHRIJVING

Bedieningspaneel
b Afdekplaat
C Bevestigings- en bedieningsschroeven (x4)
Stopkraan
PSE Opvulraam
f Speciedop toevoer
Speciedop afvoer
Toevoermof
i Bevestigingsset wandcloset
Hulss (x2)
Draadstang wandcloset (x2)
① Afvoermof
Klem (+2 boutjes)
Demontabel frame
Bout tbv demontabel frame (x4)
D Stelpoten (x2)
Vloerankers (x6)
Draagbeugel fecalienermaler
S Nagelschroef (x 4)
Waterinlaatbocht
Vlotterkraan
Spoelmechanisme
Schroef + ring (x2)
Plug (x2)
Muurbevestiging (x2)
Fecalienvermaler (installievoorschrift in pakket 2)

Votre apparéil (Classe I) est un broyeur sanitaire à haut débit, utilisant le principe de rape tournante. Il permet le releavage des eaux usés evacuées d'un évier, d'un lavabo, d'une douche, d'un lave linge, d'un lave vaiselle ou d'un WC suspendu (Voir fig. 1 p.14).

MONTAGE DES ENTREES LATERALES (Cf. fig.a - p. 16):

1. Insérez le joint conique (J) sur le bouchon (K) en respectant le sens indiqué (la partie la plus épaisse du joint doit être en contact avec la portée du bouchon)
2. Insérez comme indiqué, l'ensemble "bouchon - joint conique" dans l'écrou (L), enPNANT garde a faire reposer le bouchon a plat sur la portée de I'écrou
3. Vissez l'ensemble complét sur les entrées laterales de la cuve, jusqu'à exercer un serrage pour comprimer correctement le joint.

RACCORDEMENT AUX ENTREES LATERALES :

Afin d'effectuer les raccordements aux entrées laterales de l'appareil, utiliser le manchon à visser avec clapet anti-retour.

• Dévisser l'écrou du raccord et retarder le bouchon de l'ensemble raccord latéral
• Placer le tuyau PVC 40 dans l'écrou avec son joint conique, serrer l'ensemble sur le raccord.

RACCORDEMENT DE L'ENTREE LAVABO (voir flg. 5 - p. 17) :

Le lavabo peut etre raccordede 2 facons:

• soit sur une des entretes laterales

soit sur l'entrée pré-)decoupable du couvercle :
- à l'aide d'un cutter, faire sauter avec soin l'opercule prédecoupé,
- ébavurer, si nécessaire, pour éviter les angles vifs,
- monter le raccord 40/46 (rep. B) à l'aide d'un collier (rep. C) sur l'entree du couvercle,
- placer l'évacuation du lavabo 40 mm dans le raccord 40/46,
- serrer le collier (rep. C)

1) Généralités 9
2) Application 9
3) Données techniques 9
4) LiTe des pièces fournies 9
5) Dimensions et encombrements 9
6) Installation electrique. 9
7) Raccordement à l'évacuation 10
8) Utilisations et précautions. 10
9) Maintenance 11
11) Anomalies, causes, remedes 11
11) Conditions de garantie 12

Explications de montage et éclaté 14 à 20

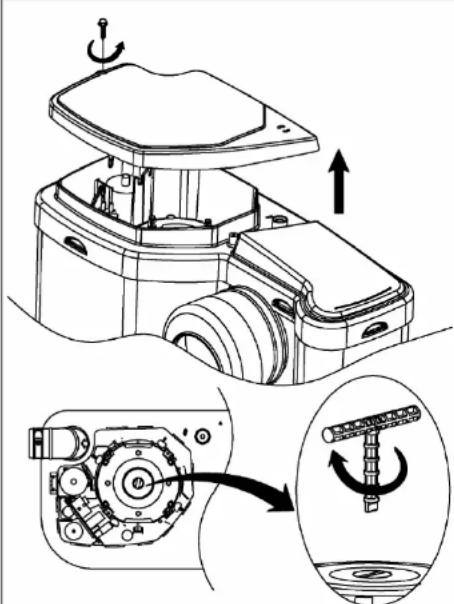

INSTRUCTIONS: Pour vérifier I'etat de votre moteur:

Après avoir débranchéVote appareil,attendezquelques minutes,letempts que lescondensateurs sedechangent.

• dévisser la vis du couvercle
• soulever le couvercle
• placer la clé livrée dans l'arbre moteur ( comme indiqué sur les 2 figures en bas à gauche)
  Si vous pouvez faire tournier cette partie du moteur, ouvrez alors votre cuve et enlevez le corps étranger
  Si ce n'est pas le cas consultez un dépandeur agrée.

11) CONDITIONS DE GARANTIE :

L'appareil est garantie deux ans a compter de sa date d'achat sous reserve d'une installation conforme et une utilisation normale : évacuation de papiers hygieniques, matieres fécales et eaux sanitaires uniquement. La garantie se borne au replACEMENT ou a la réparation en nos ateliers des pièces reconnaues défectuees. En aucen cas la garantie n'implique la possibilité d'une demande de dommages et intérêts ou d'indemnité.
Les frais de port et d'emballage, les frais de déplacement, ne sont pas couverts par notre garantie. La garantie ne s'applique pas au remplacement ou aux réparations qui résultataient de l'usre normale du matériel, de dépréciation ou d'accident, provenant de néligence, défaut de surveillance ou d'entretien d'installation defecuteuse et tous autres defaults échappant à notre contrôle. Notre garantie disparait immédiatement et complètement si le client modifie ou fait réparer sans notre accord le matériel fourni. La réparation, la modification ou le remplacement des pieces pendant la période de garantie ne peuvent avoir effet de prolonger le déali de garantie du matériel.
Si néanmoins notre responsabilité devait se couver engagée, elle serait limitee pour tous
dommages a la valeur de la marchandise fournie par nos et mise en oeuvre par nos soins. La
garantie prend efect a compter de la date d'acquisition portee sur la facture du distributeur.
Cette facture sera exigee pour toute mise en jeu de la garantie.

1) GENERALITES :

Le système de broyage de votre apparéil est installé dans une cuve spécialément étudie pour les cuvettes à sorties horizontales. Ceboyeur est un apparéil développé conformément aux règes de l'art et soumis à un contrôle qualité permanent dans une usine certifiée ISO 9001 par SGS.ICS. Ces performances exigent le respect scrupulieux des règes d'installation et d'entreten portées dans cette notice et en particulier les indications reprises par :

Indication dont le non respect pourrait entraîner des risques pour la sécurité des personnes.

Indication averissant de la presence d'un risque d'origine electrique.

2) APPLICATION :

Cet apparéil est réservé à un usage exclusivement domestique. Il bénéfice d'un haut niveau de performance, de sécurité et de fiabilité dans la mesure où toutes les règles d'installation et d'entretien décrites dans cette notice sont respectées. Vous trouvez les équivalences Hauteur / Longueur pour l'évacuation : fig. n°2 p.15

3) DONNEES TECHNIQUES:

CONSOMMATION:500W FREQUENCY：50Hz DEGREDEPROTECTION:IP44 TENSION:230-240 V

4) LIST DES PIECES FOURNIES : Voir fig. n° 3 p.15

5) DIMENSIONS ET ENCOMBREMENTS: Voir fig. n° 4 p.16

6) INSTALLATION ELECTRIQUE :

L'installation doit être réalisée par une personne qualifiée et les régles d'installations électriques dans une salle de bains (NF C15100) doivent être respectées.

Si le cable de cet appareil est endommagé, il doit être remplace par le fabricant ou son Service ÀpRES VENTE afin d'éviter un danger.
Votre appareil de Classe I doit obligatioirement etre raccorde a une prise de terre. Racorder l'appareil a une prise de courant 10-16 A, 2 pOles + terre.
La prise de courant doit servir exclusivement à l'alimentation de l'appareil et doit être raccordée à un disjoncteur différentiel calibre à 30 mA et protégé par un fusible de 5 A.

ATTENTION !!!

Cet apparéil est muni d'un système de protection thermique, couper l'alimentation électrique de l' apparéil pendant deux heures pour désarmer la sécurité à la suite d'une surchauffe.

NE BRANCHER L'APPAREIL ELECTRIQUEMENT QU'APRES SON INSTALLATION COMPLETE.

7) RACCORDEMENT A L'EVACUATION (fig. n° 6):

Pour les raccordements de l'évacuation à l'appareil :

• Utiliser l'ensemble coude / clapet pre monté (rep. A), orientable suivant les sens de l'évacuation désirée.
  Fixer, ensuite, l'ensemble avec un collier (rep. C) sur le tuyau de l'évacuation de l'appareil,
  L'évacuation est réalisée avec un tuyau DN 32 mm.

ATTENTION !!!

Tout appeareil sanitaire raccordé à un broyeur doit être parfaitement étanche. Une fuite même légère provoque des démarrages intempéstifs du broyeur.

N.B.: Chaque coude place sur l'évacuation de l'appareil entraine une diminution de la capacité de releavage d'environ 50 cm par coude.

8) UTILISATION ET PRECAUTIONS :

ATTENTION !!!

En cas d'absence prolongée (vacances), il est impératif de couper l'alimentation générale en eau de la maison.

Les toilettes équipées de votre nouvel apparéil s'utilisant comme un WC classique et demandant un entrelien minimum. A chaque mise sous tension, l'appareil se met en route 5 secondes. Le broyeur démarre automatiquement des qu'un certain niveau d'eau est atteint dans la cave.

Toute application commerciale ou industrielle est a proscire.

Pour les evacuations horizontales :

Respecter une pente de 1 %

Eviter les points bas dans la canalisation,

En cas de releavage, nous vous conseillons la pose d'un deuxième clapet anti-retour à battant sur la canalisation d'évacuation, le plus pres possible du broyeur.

La tuyauterie doit deboucher au dessus du niveau de reflux (niveau de l'égout) même si celle-ci est équipée d'un ou plusieurs clapets anti-retour.

ATTENTION !!!

Ne seront pris en compte par la garantie que I'évacuation de papiers hygieniques, matières fécales et eaux sanitaires. Tout dommage cause à l'appareil par le broyage de corps étrangers tels que cotton, tampons périodiques, serviettes hygieniques, lingettes, produits alimentaires, réservatifs, cheveux ou le pompage de liquides tels que solvants ou huiles n'entrerait pas dans le cadre de la garantie.

9) MAINTENANCE :

AVANT TOUTE INTERVENTION SUR L'APPAREIL, DEBRANCHER L'ALIMENTATION ELECTRIQUE.

L'appareil ne nécessite pas de maintenance particulière. En cas de panne, toute intervention sur l'appareil devra être effectuee par un depanneur agreé.

10) ANOMALIE, CAUSES, REMEDES:

Certaines anomalies de fonctionnement des broyeurs ont des causes mineures. Vous pouvez y remédier seul.

Pour aider au diagnostic et à la résolution d'anomalie, reportez you au tableau ci-après. Pour tout autre problème s'adresser au Service Clients ou à un dépanneur/agré.

Anomalle constatée Cause	Sees probables Remèdes
L'appareil se remet en marche par intermittence	- Les apparèils sanitaires raccordés fuiènt - Le clapet anti-retour fuit	- Contröler l'installation en amont, - Nettoyer ou changer le clapet anti-retour
Le moteur tourne correctement mais l'eau descend lentement dans la cuvette	L'évent du couvercle est bouché D'bocher l' évient
Le moteur tourne correctement mais ne s'arrête plus ou tourne très longtemps	- La hauteur ou longueur d'évacuation est trop importante ou trop de coudes (perté de charge) - Le fond de pompé est bouché	- Revoir l'installation - Débrancher, démonter et débocher le fond de pompé
Le moteur ne démarre pas	- Appareil non branché - Prise défektueuse - Problème moteur ou minuterie	- Brancher l'appareil, - Réparer la prise, - Consulter un dépanneur/agree
Le moteur tourne avec un bruit de crécelle	- Moteur bloqué par un corps étranger	- Voir p. 13 INSTRUCTIONS pour vérifier l'état de votre moteur
Le moteur bourdonne mais ne tourne pas	- Le condensateur est déflectieux ou problème moteur - Moteur bloqué par un corps étranger	- Consulter un dépanneur/agree - Voir p.13 _ INSTRUCTIONS pour vérifier l'état de votre moteur
