MODE D'EMPLOI PM6030X PM6V A BERTAZZONI

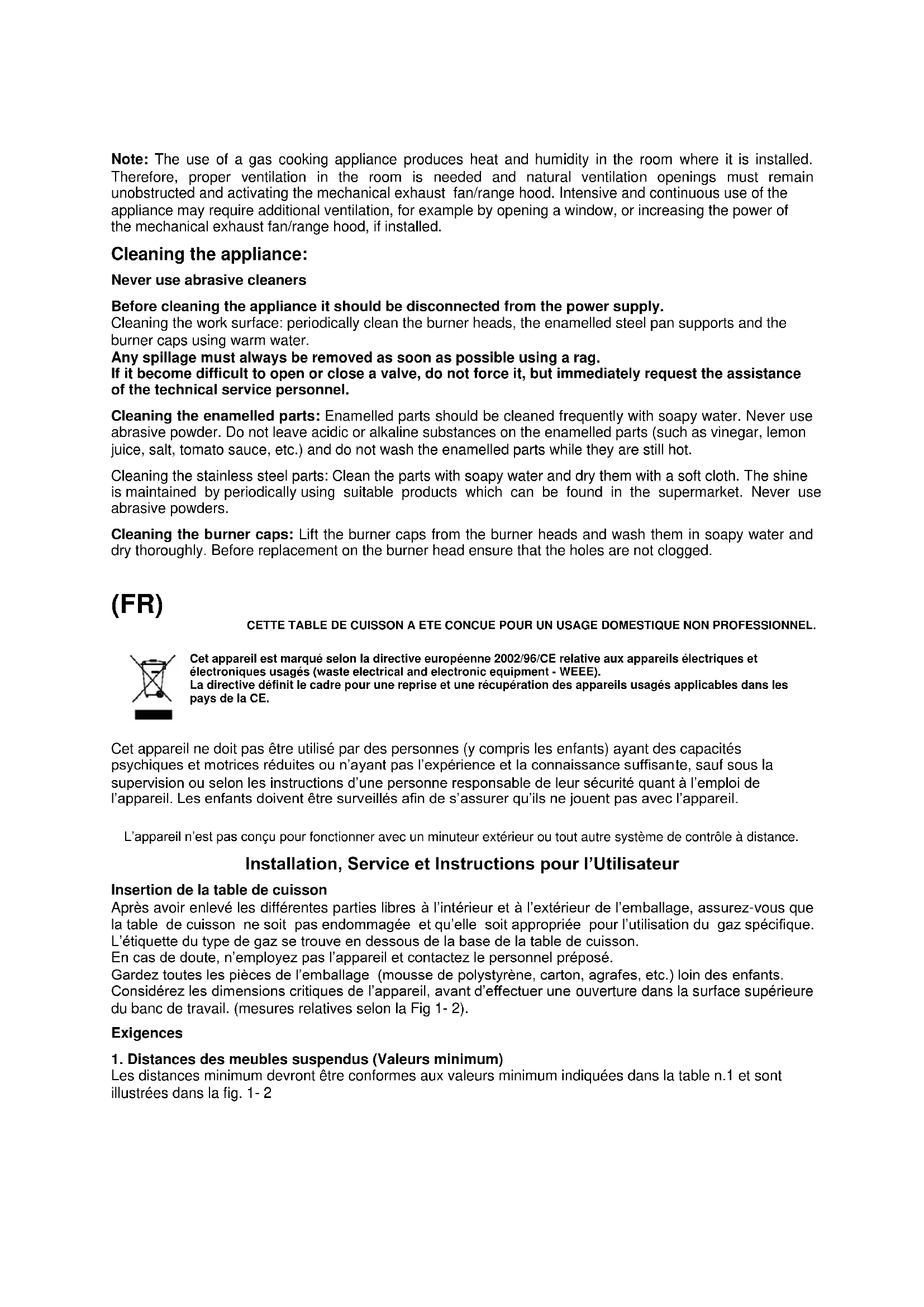

Cet apparéil est marqué selon la directive européenne 2002/96/CE relative aux apparéils ELECTriques et électroniques usages (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une récapération des apparèils usages applicables dans les pays de la CE.

Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité psychiques et motrices réduites ou n'ayant pas l'expérience et la connaissance suffisante, sauf sous la supervision ou selon les instructions d'une personne responsable de leur sécurité quant à l'emploi de l' apparéil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

L'appareil n'est pas conçu pour fonctionner avec un minuteur extérieur ou tout autre système de contrôle à distance.

Installation, Service et Instructions pour l'Utilisateur

Insertion de la table de cuisson

Après avoir enlevé les différentes parties libres à l'intérieur et à l'extérieur de l'emballage, assurez-vous que la table de cuisson ne soit pas endommagée et qu'elle soit appropriée pour l'utilisation du gaz spécifique. L'étiquette du type de gaz se trouve en dessous de la base de la table de cuisson.

En cas de doute, n'employez pas l'appareil et contactez le personnel préposé.

Gardez toutes les pieces de l'emballage (mousse de polystyrene, carton, agrafes, etc.) loin des enfants. Considerez les dimensions critiques de l'appareil, avant d'effectuer une ouverture dans la surface supérieure du banc de travail. (mesures relatives selon la Fig 1-2).

Exigences

1. Distances des meubles suspendus (Valeurs minimum)

Les distances minimum devont etre conformes aux valeurs minimum indiquees dans la table n.1 et sont illustrées dans la fig. 1-2

Les hottes de cuisine et les ventilateurs aspirant doivent etre installes selon les instructions du fabricant. Cependant, dans aucun cas, la distance entre la partie supérieure du bruleur le plus haut de l'appareil de cuisson et la hotte d'aspiration devra etre inférieure au 650mm. N'importe quelle autre surface combustible orientee vers le bas a moins de 600mm vers la partie supérieure du bruleur le plus haut devra etre protégée pour sa largeur complet et profondeur de la zone a cuire. Cependant, dans aucun cas cette distance a n'importe quelle surface, devra etre inférieure a 450mm. La profondeur maximum des armoires suspendues est de 330mm

2. Distances laterales (Valeurs minimum)

Les différentes distances latérales devont être conformes aux valeurs minimum indiquées dans la table n.1 et illustrées dans la fig. 1-2. La zone de la surface à cuire est définiée comme la partie de l'appareil où on fait normalement la cuisson, et n'inclut pas les parties de l'appareil qui contiennent les boutons de contrôle.

Table n.1

Modèles de tables de cuisson	Type A - B		Modèles de tables de cuisson	Type A - B
Distances Min.	pouches (mm)		Distances Min.	pouches (mm)
L1	500		L10	560
L2	40		L11	915
L3	70		W	605
L4	457		D	520
L5	610		B1 (*)	60
L6	330		B2 (*)	152
L7	925		B3 (*)	60
L8	40		B4 (*)	152
L9	172

(^*) Notes:
-B1 est la distance min. entre le bord frontal de l'appareil et le bord frontal de l'armoire.
-B2 et B4 sont les distances minimum entre le bord lateral croit/gauche de l'appareil et le mur lateral (si present).
-B3 est la distance minimum entre le bord arrêté de l'appareil et le mur arrêté.

Fixation de la table de cuisson

Pour empêcher aux liquides de fuir accidentellement dans l'espace de stockage sous-jacent, l'appareil est équipe d'une garniture spéciale. Pour appliquer cette garniture, suivez attentivement les instructions dans la

Fig. 3. Dispossez les bandes d'étanchéité protectrices le long des bords de l'ouverture du banc de travail et couvre soigneusement l'extrémité de la bande. (Voir Fig. 3). Insérez la table de cisson dans l'ouverture du banc de travail. A l'aide d'un tournevis assemblez les supports en dessous de la table de cisson au moyen des vis. (Voir Fig. 3A-3B). Positionné les crochets dans la position et fixez-les avec les vis.

Recoupez la partie des bandes protectrices qui s'étendent au-delà de la base de la table de cuisson.

INFORMATIONS IMPORTANTES CONCERNANT L'INSTALLATION DE LA TABLE

L'installateur est informé que cette table de cuisson peut être montée individuelle ou intégrée entre deux meubles de cuisine ou entre un meuble et une cloison en maconnerie. La cloison et les surfaces qui l'entourent doivent être en mesure de résister à une température de 65K .

Pour prévenir le decollement du laminate en plastique qui recouvre le meuble, la colle qui les assemblé doit être en mesure de résister à une température de 150^ au moins.

La table doit être installée conformément à la léglementation nationale en vigueur dans un endroit bien ventilé.

La table n'est pas branchée à des dispositifs d'évacuation des produits de la combustion. Elle devra donc l'être conformément à la règlementation d'installation citée ci-dessus. Une attention particulière doit être prétée aux consignes en matière de ventilation décrites ci-dessous.

Pour garantir un bon fonctionnement de la table, il faut que la piece ou elle sera installee soit continuellement ventilée. Le volume de la piece doit etre de 25m^3 minimum et la quantite d'air necessaire proportionnelle a la combustion reguliere de gaz et a la ventilation de la piece. L'affux naturel d'air s'effectuera a travers des ouvertures permanentes pratiques dans les cloisons de la piece a ventiler : ces ouvertures doivent etre raccordees avec l'extérieur et avoir une section minimum de 100~cm^2 (cfr. FIG.4). Ces ouvertures devont etre conques de facon a ce quelles ne puissant pas etre obstruees.

EMPLACEMENT ET AERATION

Les apparèls de cuisson au gaz doivent toujours evacuer les produits de combustion au moyen de hottes reliées à des cheminées, des conduits de fumée ou directement vers l'extérieur (cfr. FIG.5A). Si l'installation d'une hotte est impossible, on pourrait utiliser un ventilateur sur une fenêtre ou donnant directement sur l'extérieur qui devra être mis en fonction en même temps que l'appareil (cfr. FIG.5B), à condition que la reglementation nationale en vigueur en matière de ventilation soit obligatoirement respectée.

RACCORDEMENT DE LA TABLE AU RESEAU DU GAZ

Avant de raccorder la table au réseau du gaz, il faut avant tout enlever le bouchon de protection en plastique introduit sous pression dans le raccord d'entrée du circuit du gaz. Il suffit simplement de le dévisser.

Vérifiez si les données reportées sur la plaquette d'identification appliquée au bas du caisson sont compatibles avec celles du réseau de distribution du gaz.

La plaquette appliquée sur la dernière page de cette notice et au bas du caisson reporte les conditions de réglage de la table, le type de gaz et la pression d'exercice.

IMPORTANT : La table doit être installée conformément à la réglementation nationale en vigueur dans un endroit bien ventilé.

ATTENTION: Il est rappelé que le raccord d'arrivée du gaz de la table est filtré 12 B.S.P. cylindrique male conformément à la norme UNI-ISO 228-1. (FIG.67)

BRANCHEMENT ELECTRIQUE DE LA TABLE:

Le branchement electrique doit etre executé conformément aux normes et a la legislation en vigeur.

Avant d'effectuer le branchement, vérifie si :

• Le débit électrique de l'installation et des prises de courant est adapté à la puissance maximale de la table (cfr. la plaquette d'identification appliquée au bas du caisson).
• La prise ou l'installation est dotée d'une mise à la terre efficace et conforme à la réglementation en vigueur.
  Le fabricant décline toute responsabilité en cas de non respect de ces dispositions.

Si le branchement au secteur s'effectue à travers une prise :

• Montez une fiche normalisée sur le cordon d'alimentation (si ce dernier n'en est pas pourvu), adaptée à la puissance reportée sur la plaquette d'identification. Branchez les fils en vous basant sur le schéma du dessin 8 en ayant soin de respecter les indications suivantes :

lettre L (phase) = fil marron,

lettre N (neutre) = fil bleu,

symbole" 1一 " terre = fil jaune-vert.

• Le cordon d'alimentation doit être positionné de façon à ce qu'il n'atteigne jamais tout au long de son parcours une température de 75K
• N'utilisez pas de réductions, adaptateurs ni déviateurs car ils pourraient provoquer de faux contacts et, par conséquent, des surchauffes dangereuses.

Si le branchement se fait directement sur le secteur :

• Pour brancher l'électricité directement à l'appareil, il doit être inclu dans le système d'alimentation électricque un interrupteur avec une séparation parmi les contacts dans tous poles qui doit donner pleine protection / déconnexion en conditions de surtension de catégorie III, conformément aux lois en vigueur pour les installations électriques

• Rappelez-vous que le cable de terre ne doit pas etre interrompu par I'interrupteur.

• En alternative, le branchement électrique peut aussi être protégé avec un interrupteur différentiel à haute sensibilité.

• Il est vivement recommandé de relier le fil de terre jaune-vert à une mise à la terre efficace.

ATTENTION: l'appareil est conforme aux prescriptions des directives suivantes: 90/396/CEE (Directive gaz) relative aux apparciels à gaz à usage domestique et similaire, 93/68 et 73/23 (Directiveasse tension) relatives à la sécurité electrique et 2004/108/CE, 93/68 et 89/336 (Directives EMC) relatives à la compatibilité electromagnétique.

Schémas de câblage

Description du schéma de câblage

Pour les tables de cuisson voir la Fig. 13.

1. Cosse de cable

2. Interructeur

3. Générateur d'étincelles

4. Etincelle d'allumage
   L. Noir
   N. Blanc
   T. Vert (terre)

CHANGESMENT DES COMPOSANTS

Avant toute opération d'entretien, débranchez la table du réseau d'alimentation du gaz et électrique.

Pour changer les composants comme les brûleurs, robinets et pièces électriques, il faut extraire la table de cuisson du meuble en débloquant les crochets de fixation. Dévissez ensuite les vis de fixation des brûleurs, les écrous de fixation des plaques électriques visibles dans la partie inférieure de la table, extrayez la table et procédéz enfin au remplacement des composants défectueux.

NOTE : Pour changer les robinets, dévissez aussi les deux vis de fixation de la rampe du gaz au fond de la table qui se trouvent dans la partie supérieure.

Sur les tables dotées de l'allumage automatique, démonze d'abord la catenaire des interrupteurs de l'allumage avant de changer les robinets. Il est conseilé de changer le joint du robinet à chaque remplacement de robinet afin de garantir une parfaite étanchéité entre le corps et la rampe.

ATTENTION: Le cordon d'alimentation fourni en dotation est branché à la table à travers un branchement de type X. Il peut donc être remplaced sans l'utilisation d'outils spéciaux, par un cordon du même type.

En cas d'usure ou de déterioration du cordon d'alimentation, remplacez-le avec :

Modèle et section du cordon d'alimentation H05VV-F 3x0,75 mm2 ou H05RR-F 3x0,75 mm2

ATTENTION: En cas de remplacement du cordon d'alimentation, l'installateur devra prévoir un conducteur de terre plus long de 2 cm environ par rapport aux conducteurs de phase et il devra aussi respecter les consignes concernant le branchement électrique. Graissage des robinets : (cette opération doit impératifement être executée par un personnel qualifié d'un centre de service après-venture).

Ventilation du local - Positionnement et dégazage

NOTE : Un ventilateur extracteur qui aide l'évacuation des produits de la combustion peut être utilisé dans le local où se trouve l'appareil ; en chaque cas il doit être eventuelsment installé conformément aux normes nationals en vigueur.

NOTE: Le fonctionnement d'une hotte d'aspiration peut avoir influence sur les autres apparciels a gaz qui fonctionnent dans le meme local; en chaque case elle doit etre eventuellement installee conformement aux normes nationals en vigueur.

- REMPLACEMENT DES BECS POUR L'UTILISATION AVEC D'AUTRES TYPES DE GAZ:

Pour changer les becs des brûleurs, suivez le procédé suivant:

Soulevez les brûleurs et dévissez les becs (Fig. 9) en employant une clé réglable de 7mm et changez les becs avec ceux conçus pour la nouvelle alimentation de gaz, selon les informations fournies dans le TABLEAU A ci-dessous.

TABLEAU N°2: Adaptation aux différents types de gaz.
APPAREIL DE CATEGORIES : III

Brûleur

Type de Gaz

Pression

Diamètre Buse

Débit Nominal

Débit Réduit

Diamètre by-pass 1/100mm

		mbar	1/100mm.	g/h	l/h	Kw	kcal/h	kW	kcal/h
Auxiliaire	De Ville G110	8	145	-	227	1,00	860	0,30	258	27 reg
	Naturel G20	20	77	-	95	1,00	860	0,30	258	27 reg
	Naturel G25	25	80	-	111	1,00	860	0,30	258	27 reg
	Butane G30	28	50	73	-	1,00	860	0,30	258	27
	Propane G31	37	50	71	-	1,00	860	0,30	258	27
Semi-Rapide	De Ville G110	8	192	-	397	1,75	1505	0,44	378	31 reg
	Naturel G20	20	101	-	167	1,75	1505	0,44	378	31 reg
	Naturel G25	25	101	-	194	1,75	1505	0,44	378	31 reg
	Butane G30	28	66	127	-	1,75	1505	0,44	378	31
	Propane G31	37	66	125	-	1,75	1505	0,44	378	31
Rapide	De Ville G110	8	280	-	681	3	2580	0,75	645	42 reg
	Naturel G20	20	129	-	286	3	2580	0,75	645	42 reg
	Naturel G25	25	129	-	332	3	2580	0,75	645	42 reg
	Butane G30	28	87	218	-	3	2580	0,75	645	42
	Propane G31	37	87	214	-	3	2580	0,75	645	42
Bruleur Dual Intérieur	De Ville G110	8	130	-	181	0,8	688	0,30	258	27 reg
	Naturel G20	20	70	-	76	0,8	688	0,30	258	27 reg
	Naturel G25	25	70	-	89	0,8	688	0,30	258	27 reg
	Butane G30	28	46	211	-	0,8	688	0,30	258	27
	Propane G31	37	46	207	-	0,8	688	0,30	258	27
Brûleur Dual Extérieure	De Ville G110	8	2x300	-	885	4,4	3784	1.8	1548	65 reg
	Naturel G20	20	2x110	-	419	4,4	3784	1.8	1548	65 reg
	Naturel G25	25	2x110	-	488	4,4	3784	1.8	1548	65 reg
	Butane G30	28	2x69	298	-	4,1	3526	1.8	1548	65
	Propane G31	37	2x69	293	-	4,1	3526	1.8	1548	65

Réglage des brûleurs

Réglage du "MINIMUM" sur les brûleurs

Pour régler le minimum sur les brûleurs suivez le procédé indiqué ci-dessous:

1) Allumez le bruleur et mettez le bouton sur la position de MINIMUM ( petite flamme ).
2) Enlevez le bouton (Fig. 10) du robinet qui est reglé pour la pression standard. Le bouton se trouve sur la barre du robinet-même.
3) Enforcez la pointe d'un petit tournevis à côté de la tige du robinet de la table en correspondance de la vis dorerée située sur la partie inférieure du robinet et tournez la vis à droite ou à gauche jusqu'à ce que la flamme du brûleur soit réglee correctement au MINIMUM.
4) S'assurer que la flamme ne sorte pas en changeant rapidement la position du MAXIMUM en position de MINIMUM.

ATTENTION: Le réglage décrit ci-dessus peut être seulement effectué avec des brûleurs qui employant le gaz naturel, tandis qu'avac les brûleurs qui employant le gaz propane, la vis doit être complètement visée, dans le sens des aiguilles d'une montre.

Descriptions

LEGENDE DESCRIPTIVE POUR LES

DESCRIPTION DES TABLES

TABLES DE CUISSON

1. Brûleur dual (poèle chinoise) Modèle 'A' Fig. 11
   2.Bruleur rapide Modèle B'Fig.12
2. Brûleur moyen
3. Brûleur petit

5 Bouton de commande du brûleur interieur dual
6. Bouton de commande du brûleur extérieur dual
7. Bouton de commande du brûleur rapide
8. Bouton de commande du brûleur moyen
9. Bouton de commande du brûleur petit

Instructions de service et d'entretien

Le service et l'entretien doivent seulement être exécutés par une personne autorisée

Pour remplacer les parties telles que les brûleurs, les valves et les composants électriques, la table de cuisson doit être enlevée du banc de travail en liberant les crochets de fixation, desserrant les vis de fixation de chaque brûleur, dévisant les écrous de fixation crochets de fixation de la table de cuisson qui sont visibles au fond de la surface, enlevant la partie supérieure de la table de cuisson et remplaçant ensuite les pièces défectueuses.

Avertissement: si les valves doivent être replacées, désassemblez d'abord les cables des interrupteurs d'allumage.

Il est recommandé de remplacer les joints de la valve chaque fois que la valve est remplacée, assurant, de cette façon, l'étanchéité parfaite entre le corps et le train de gaz.

ATTENTION: Débranche l'alimentation avant l'entretien de l'unité.

Pour le positionnement de la prise au mur pour le branchement de la bonde de mise à terre à trois pôles de l'appareil, voir les indications illustrées en Fig. 1-2

ATTENTION: ÀpRES la première installation de l'appareil ou après n'importe qu'elle intervention d'entretien concernant les parties principales du gaz de l'appareil, effectuez le test de fuite en utilisant de I'eau avec du savon sur les raccordements de gaz pour vérifier l'installation correcte. N'utilisez pas de feu pour le test de fuite du gaz.

Instructions pour l'utilisateur

ATTENTION:

Maintenir la zone de l'appareil propre et libre des matériaux combustibles, de l'essence et d'autres vapeurs et liquides inflammables.

Ne stockez aucun matériel dangereux ou inflammable dans les meubles suspendus sur l'appareil; stockez-les dans un lieu sur pour éviter les risques potentiels.

Pour une utilisation sure de l'appareil, ne l'employez pas pour le chauffage des locaux. N'utilise pas de pulverisateurs d'aerosol à proximate de cet apparéil lorsqu'il est en fonction Pour la description des tables de cuisson, referez-vous aux instructions d'installation.

Utilisation des brûleurs

Un diagramme est grave sur le tableau de commande sur chaque bouton qui indique quel brûleur correspond à ce bouton.

Allumage manuel:

L'allumage manuel est toujours possible même lorsque l'alimentation est débranchée ou en cas de panne de courant prolongée.

Tournez le bouton qui correspond au brûleur choisi dans le sens contraire des aiguilles d'une montre dans la position de MAXIMUM à l'étoile gravée (flamme large) et mettez une allumette allumée sur le brûleur.

Allumage électrique automatique:

Tournez le bouton qui correspond au brûleurChoisi dans le sens contraire des aiguilles d'une montre à la position de MAXIMUM à l'étoile gravée (flamme large) et puis appuyez sur le bouton pour activer l'allumage par étincelle. Relâchez le bouton quelques secondes après l'allumage du brûleur.

Brûleurs équipés d'un dispositif de sécurité (thermocouple):

Tournez le bouton qui correspond au brûleurChoisi dans le sens contraire des aiguilles d'une montre à la position de MAXIMUM à l'etoié gravee (flamme large) et puis appuyez sur le bouton pour activer l'allumage par étincelle. Une fois qu'il est allumé, continuez à appuyer sur le bouton pendant 10 secondes environ, pour

permettre a la flamme de chauffer le thermocouple. Si le bruleur ne reste pas allumé après avoir relaché le bouton, repetez le procédé ci-dessus.

Note: Le brûleur dual est composé de deux brûleurs (interne et externe); chacun d'eux fonctionne sous la valve à gaz, indépendamment de l'autre.

Avertissement: Il est recommandé de ne pas essayer d'allumer le brûleur si le chapeau de la flamme relative, n'est pas en position correcte.

Suggestions pour une utilisation correcte des brûleurs:

ATTENTION: Pendant l'utilisation de chaque brûleur réglez la dimension de la flamme du brûleur correctement de façon à ce qu'elle ne se prolonge pas au-delà du bord des ustensiles de cuisine. C'est une instruction basée sur des considérations de sécurité

• Utilisez les casseroles appropriées pour chaque brûleur (voir la Fig. 14 et le tableau B)
• Quand le liquide bout, tournez le bouton vers le bas à la position de MINIMUM.
• Utilisez toujours des casseroles avec un couvercle.

Tableau B

Brûleur	Diamètres recommendés pour les casseroles (mm)
Petit	120 – 140
Moyen	140 – 260
Large	180 – 260
Dual (poèle chinoise)	220 – 260

Utilisation correcte des casseroles:

• Essuyez le fond de la casserole avant de la positionner sur la plaque de cuisson.
• Utilisez les pots avec un fond plat et épais, à l'exception de la cuisson avec poêles chinoises.
• Quand vous utilisez les brûleurs, assurez-vous d'avoir positionné correctement les manches des casseroles. Tenir les enfants loin de l'appareil.
• Quand vous cuisine des mets avec de l'huile ou de la graisse, qui sont très inflammables, l'utiliser ne devra pas laisser l'appareil sans surveillance.

ATTENTION: Si l'alimentation est découvert, les brûleurs peuvent être allumés avec des alluméttes. Les brûleurs équipés d'un thermocouple de sécurité peuvent seulement être allumés lorsqu'el bouton est en position de MAXIMUM (gravure de flamme large).

Avertissement: L'utilisation d'un apparéil de cuisson à gaz produit de la chaleur et de l'humidité dans la chambre où il est installé. Par conséquent, une ventilation appropriée dans la chambre est nécessaire ainsi que les ouvertures normales de ventilation qui doivent être sans obstructions et doivent activer les ventilateurs à tirage d'air/hottes d'aspiration. Une utilisation intensive et continue de l' apparéil peut exiger une ventilation additionnelle, par exemple en ouvrant une fenêtre, ou en augmentant la puissance du ventilateur à tirage d'air/hotte d'aspiration, si installés.

Nettoyage de l'appareil:

N'utilisez jamais de produits à nettoyer abrasifs

Avant de nettoyer l'appareil il doit etre débranché du reseau electrique.

Nettoyage de la surface de travail: nettoyez periodiquement les têtes des brûleurs, les supports en acier émailés des casseroles et les chapeaux des brûleurs en utilisant de l'eau chaude.

Tout débordement devra être enlevé aussitôt que possible en utilisant un chiffon.

S'il est difficile d'ouvrir ou fermer une valve, ne la forcez pas, mais demandez immediatement l'assistance du personnel du service technique.

Nettoyage des parties émailées: Les parties émailées devront être nettoyées réquèment avec de l'eau savonnexe. N'utilise pas de poudres abrasives. Ne laissez pas de substances acides ou alcalines sur les parties émailées ( comme par exemple du vinaigre, jus de citron, sel, sauce tomate, etc.) et ne lavez pas les parties émailées lorsqu'elles sont encore chaudes.

Nettoyage des parties en acier inox: Nettoyez les parties avec de l'eau savonneuse et séchez-les en utilisant un chiffon mou. Le brillant est maintainu en utilisant periodiquement des produits appropriés que vous pouvez trouver dans les supermarchés. N'employez jamais de poudres abrasives.

Nettoyage des chapeaux des brûleurs: Soulevez les chapeaux des brûleurs des têtes des brûleurs, lavez-les dans l'eau savonneuse et séchez-les soignement. Avant le replacement sur la tête du brûleur, assurez-vous que les trous ne soient pas obstrués.

(NL)
