Type de produit	Radiateur électrique à accumulation
Marque	Siemens
Modèle	ESS 5064 K
Catégorie	Chauffage
Dimensions (L x H x P)	1076 x 672 x 250 mm
Poids en ordre de marche	215 kg
Tension d'alimentation	3/N/PE 400 V, 50/60 Hz
Puissance nominale	6400 W (6,4 kW)
Puissance du ventilateur	15 W
Type de commande	Thermostat d'ambiance et commande de recharge électronique
Capacité d'accumulation	Recharge principale la nuit, recharge complémentaire possible le jour
Distance de sécurité minimale	300 mm de la grille de sortie d'air
Température de surface maximale	Peut atteindre 80 °C
Matériaux	Isolation thermique de haute qualité, briques réfractaires
Fonction antigel	Réglage possible pour inoccupation prolongée
Entretien	Passer l'aspirateur sur les grilles ; vérification des organes de commande tous les 10 ans
Protection	Limiteur de température réarmable, protection antibasculement
Installation	Réservée à un professionnel ; pose au sol ou sur console ; ancrage obligatoire
Réparabilité	Pièces détachées disponibles (éléments chauffants, briques)
Notice	24 pages en français

FOIRE AUX QUESTIONS - ESS 5064 K SIEMENS

Comment régler la température ambiante ?

Utilisez le bouton du thermostat d'ambiance mural ou intégré pour régler la température souhaitée (ex. 20 °C). En cas d'absence, abaissez le réglage de 4 °C. Pour une inoccupation prolongée, placez le thermostat en position antigel.

Que faire si la pièce ne chauffe pas suffisamment ?

Vérifiez les fusibles/disjoncteurs dans le tableau électrique. Assurez-vous que le potentiomètre de charge est réglé sur une position élevée (tourné à droite). Contrôlez le réglage du thermostat d'ambiance. Vérifiez que le ventilateur fonctionne (fusible dédié). Si le problème persiste, contactez un installateur.

Comment entretenir mon radiateur à accumulation ?

Passez régulièrement l'aspirateur sur la grille de sortie d'air et les ouïes inférieures. Tous les 10 ans, faites vérifier les organes de commande et de régulation pour éviter une surconsommation.

Quelles sont les distances de sécurité à respecter ?

Gardez une distance minimale de 300 mm entre la grille de sortie d'air et tout objet (rideaux, meubles, tapis à velours). Ne recouvrez jamais l'appareil. Maintenez un espace libre autour de l'appareil pour la convection.

Puis-je installer l'appareil moi-même ?

Non. L'installation et la réparation doivent être effectuées exclusivement par un professionnel qualifié. Une installation inadéquate peut présenter des risques graves. De plus, l'ancrage antibasculement est obligatoire.

Comment réarmer le limiteur de température ?

Cette opération doit être réalisée par un spécialiste. Mettez l'appareil hors tension, laissez-le refroidir, puis retirez le panneau latéral droit. Actionnez le bouton de réarmement avec un tournevis à lame plate.

Que signifie le bruit de craquement ?

Des craquements occasionnels sont normaux. Ils sont dus aux variations de température dans le noyau de briques réfractaires. Ce phénomène n'affecte pas le fonctionnement.

Comment réduire la consommation d'énergie ?

Utilisez la recharge de nuit aux heures creuses. Abaissez la température de 4 °C la nuit ou en cas d'absence. Évitez une réduction trop importante pour ne pas refroidir les murs. Réglez le potentiomètre de charge en fonction des températures extérieures.

Puis-je recouvrir l'appareil ?

Non. Ne recouvrez jamais l'appareil avec des objets (vêtements, papiers, etc.). Cela provoquerait une accumulation de chaleur en surface et un risque d'incendie.

Comment procéder à la première charge ?

Lors de la première mise en service, une légère odeur peut se dégager (pièces neuves). Assurez une bonne ventilation. La charge s'effectue automatiquement pendant les heures creuses. Vérifiez que le potentiomètre de charge est en position de recharge totale (tourné à droite).

MODE D'EMPLOI ESS 5064 K SIEMENS

Radiateurs électriques à accumulation

Elektrische accumulatorkachels

Etendue des fournitures, Placement 11

Instructions pour la mise en place 10-11

Installation de l'appareil 12-21

Schéma de branchement 18-19

Réarmement du limiteur de température 21

Mise en service 21

Caractéristique techniques 23

Prescriptions générales

Lors de l'installation, l'usage et l'entretien, le présent mode d'emploi doit être soigneusement suivi. Cet appareil ne peut être installé et réparé que par un professionnel. Toute réparation inadéquate peut occasionner des risques importants pour l'utilisateur. Suivant les normes en vigueur, le présent mode d'emploi doit rester disponible à chaque instant et doit être soumis au professionnel qui effectue des travaux à l'appareil afin qu'il en prenne connaissance.

Nous vous prions des lors de transmettre ce mode d'emploi lors d'un déménagement, au nouveau locataire ou au propriétaire de l'appareil.

Lors de travaux de rénovation avec production de poussière, ne faites fonctionner l'appareil qu'avec ventilateur coupé.

En service les températures de surface peuvent atteindre et dépasser les 80°C.

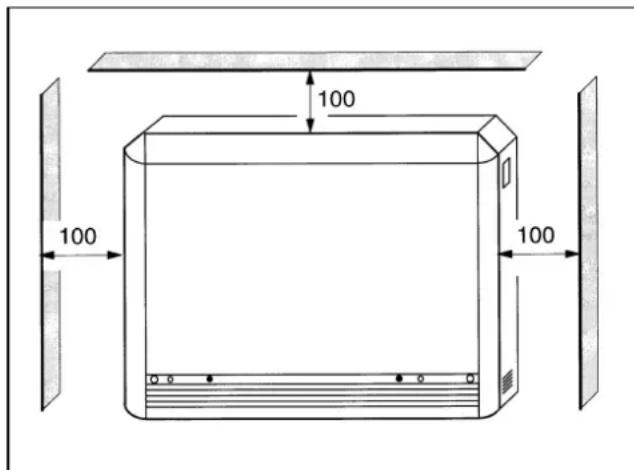

Les distances minimales indiquées sont à respecter. Les distances ne peuvent être diminuées par des éléments débordants ou tombants.

100 100 100

Dans tous les cas maintenir une distance de 300 mm au moins entre la grille de sortie d'air et des objets de tout genre. Il en est de même pour les tapis à velours.

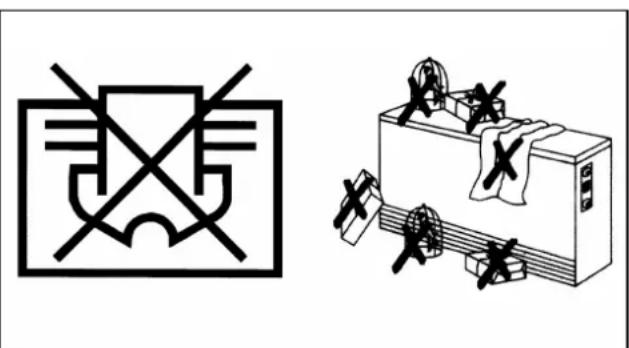

- En recouvrant l'appareil par des objets, une accumulation de chaleur en surface peut se produire, qui conduira à une augmentation de la température de surface tant au niveau de l'appareil qu'au niveau de l'objet recouvrant.

• Ne pas introduire ou bouger d'objets dans l'appareil. Ceci peut mener à des perturbations dans le fonctionnement ou même à l'inflammation de ces objets.
• Les objets tombés derrière l'appareil doivent être immédiatement enlevés.
• Garantir que des petits enfants ou des personnes handicapées ne touchent pas aux parois de l'appareil et avant tout pas à la grille de sortie d'air.

Pensez y, même si cet appareil fonctionne sans flammes visibles, il reste un appareil de chauffage.

Il est interdit d'utiliser les radiateurs à accumulation dans des locaux renfermant des produits explosifs de quelque nature qu'ils soient, et même si ce n'est qu'occasionnelement. Ceci s'applique aussi aux solvants volatiles tels que le trichlo, le tetra, etc. Dans ce cas il y a lieu de s'assurer que les appareils se sont refroidis jusqu'à la température ambiante.

Il y a lieu d'éviter que l'appareil n'entre en contact avec des produits inflammables ou explosifs tels que rideaux, papier, bombes aérosols, ... etc., ou que ces objets n'entrent dans le courant d'air chaud.

Il est interdit d'utiliser un appareil de nettoyage à vapeur pour l'entretien du radiateur électrique.

Fonctionnement

Le radiateur électrique à accumulation emmagasine pendant la nuit dans le noyau la quantité de chaleur nécessaire pour le lendemain. Ceci permet d'accumuler à un prix avantageux de l'énergie électrique à des heures où les réseaux de distribution des entreprises d'électricité ne sont pas sollicités au maximum.

Dans quelques régions, une recharge peut en plus avoir lieu à certaines heures de la journée quand les températures extérieures sont très basses.

La recharge principale de telles installations avec possibilité de recharge complémentaire pendant la journée est commandée par la commande de recharge pour la nuit.

Observation

Les températures perceptibles sur toutes les surfaces du radiateur n'indiquent que dans une certaine mesure la capacité calorifique. Ceci est d'autant plus valable pour les radiateurs ayant un rendement variable.

Des craquements émis occasionnellement quand le radiateur marche sont dus aux variations de température dans le noyau.

Mode d'emploi

Première charge

Lors de la première charge une légère odeur se dégage, inévitable pour des pièces neuves. Veiller a une ventilation suffisante pendant cette course période de fonctionnement.

Charge

Le radiateur électrique à accumulation est rechargé pendant les heures creuses indiquées par l'entreprise d'électricité compétente; cette opération est gérée par la commande électronique de recharge.

La quantité de chaleur devant être accumulée est déterminée en fonction de la température ambiante et compte tenu de la chaleur résiduelle dans le radiateur. Pour ce mode de fonctionnement, le potentiomètre de charge se trouvant à droite sur le radiateur, sous la plaque de protection, est réglé (à l'usine) sur la position de recharge totale, c'est-à-dire qu'il est tourné à fond vers la droite.

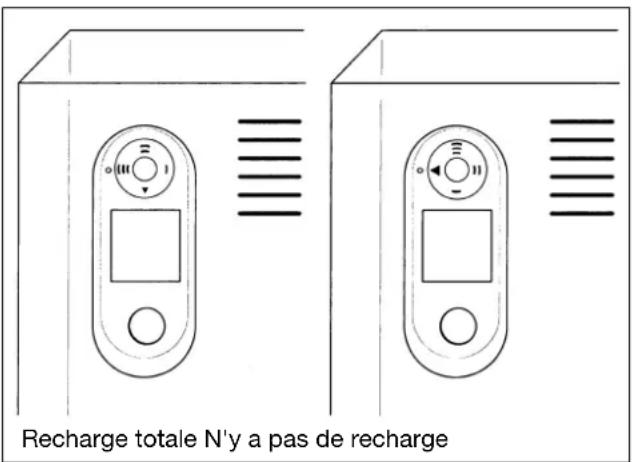

Recharge totale N'y a pas de recharge

En fonctionnement sans commande de recharge, la plaque de protection est enlevée et le bouton rotatif (voir figure) est emmanché sur le potentiomètre de charge. La position du bouton rotatif définit la quantité de chaleur devant être accumulée.

Règle générale: Lorsqu'il fait très froid, régler le bouton sur une température élevée (tourner le bouton à fond vers la droite) et le régler sur une température plus basse quand les températures extérieures sont moins élevées.

Toute modification du réglage doit se faire progressivement. Il n'y a pas de recharge quand le bouton est tourné à fond vers la gauche.

Thermostat d'ambiance

La température ambiante est maintenue automatiquement à un niveau constant au moyen d'un thermostat d'ambiance. La température voulue (p.e. 20°C) est réglée au bouton de réglage du thermostat d'ambiance mural ou incorporé dans l'accumulateur.

Pendant la nuit ou quand le local n'est pas occupé, il y a lieu d'abaisser le réglage de 4°C. Une plus grande réduction est déconseillée, car sinon les parois du local se refroidissent trop fortement. Lors d'une modification de réglage de température, il faut tenir compte qu'un certain temps est requis pour atteindre la nouvelle température voulue.

Il faut en tenir compte lorsqu'on revenir à la température de confort (annuler p.ex. la réduction de température 1 heure avant la réoccupation du local).

Pour la plupart des thermostats d'ambiance, la réduction de température peut être commandée automatiquement par un interrupteur horaire.

Lors de l'inoccupation prolongée du local (p.e. pendant plusieurs jours), il est possible de ramener le réglage de la température ambiante à la position antigel.

Entretien

Il est conseillé de passer à l'occasion l'aspirateur dans la zone de la grille de sortie d'air et des ouïes inférieures sur le panneau latéral de droite. Dans le cadre des cycles d'entretien, il est conseillé de vérifier également le bon fonctionnement des organes de commande et de régulation. Cette vérification devra être effectuée au plus tard tous les 10 ans pour éviter une surconsommation d'énergie.

Que faire en cas d'anomalie?

Si le radiateur présente des anomalies, observer les instructions fournies à cette page S'il est impossible de déterminer la cause de l'anomalie, prendre contact avec l'installateur compétent. Indiquer le numéro de service (E-Nr. et FD) du radiateur et donner une description aussi précise que possible de l'anomalie constatée. Le numéro de service figure sur la plaque signalétique se trouvant à droite endessous des grilles de sortie d'air chaud.

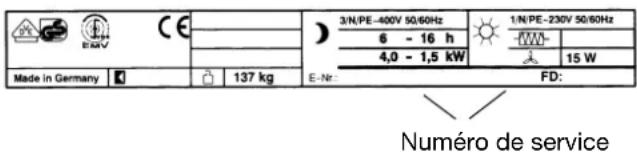

Plaque signalétique

3/N/PE-400V 50/60Hz 6 - 16 h 4,0 - 1,5 kW 15 W E-Nr: FD: Made in Germany Numéro de service

Dépannages à effectuer soi-même

Les anomalies sont souvent dues à peu de chose.

1. La pièce n'est pas suffisamment chauffée

• Vérifier les fusibles/disjoncteurs pour les radiateurs électriques à accumulation dans l'armoire de distribution, si nécessaire, les remplacer ou les réenclencher. Prendre contact avec l'installateur en cas de fusion ou déclenchement répété des fusibles ou disjoncteurs.
• Le potentiomètre de charge est réglé sur une valeur insuffisante. Rectifier le réglage.
• Le thermostat d'ambiance est mal réglé. Rectifier le réglage si nécessaire.
• Le ventilateur intégré dans le radiateur électrique à accumulation ne marche pas. Vérifier le fusible ou disjoncteur se trouvant dans l'armoire de distribution, si nécessaire, le remplacer ou le réenclencher. Prendre contact avec l'installateur en cas de fusion ou déclenchement répété du fusible.
• Les fenêtres et les portes sont continuellement ouvertes ou les pièces voisines ne sont pas chauffées bien que le dimensionnement ait été prévu pour le chauffage des pièces voisines. Ni le radiateur ni la commande ne présentent d'anomalie.
  ●La commande électronique de recharge est mal réglée. Rectifier le réglage conformément aux instructions pour l'utilisation de la commande de recharge.

2. Il fait trop chaud dans la pièce

• Vérifier le fusible ou disjoncteur de la commande de recharge dans l'armoire de distribution, si nécessaire, le remplacer ou le réenclencher. Prendre contact avec l'installateur si le fusible fond à nouveau ou si le disjoncteur redéclenche.
  ●Le thermostat d'ambiance est mal réglé (voir point 1).
  ●La commande de recharge est mal réglé (voir point 1).

Avant de faire venir le technicien, vérifier à l'aide des indications ci-dessus s'il est possible d'effectuer soimême le dépannage.

Instructions pour l'installation

Etendue des fournitures

La carosserie, le jeu d'éléments chauffants et les paquets de briques sont fournis sous emballages séparés. Dans l'emballage du jeu d'éléments chauffants sont inclus :

• les résistances
• l'étiquette de type correspondante
  – le bouton de réglage de charge
• les accessoires pour la protection antibasculement
• les vis de fixation de barrettes de protection.

Les barrettes de protection se trou- vent dans l'emballage sur les protec tions en polystyrène.

Veuillez vérifier que vous disposez d'une fourniture complets. D'éventuels dégâts de transport sont à signaler immédiatement à la réception de l'ensemble! De légers dommages aux briques réfractaires ne nuisent pas au bon fonctionnement de l'appareil.

Installation

Les radiateurs à accumulation ne doivent pas être installés

• dans des locaux à risque d'explosi- on
• dans des locaux susceptibles de con- tenir une atmosphère corrosive.

a. Installation au sol

La surface au sol sera lisse et unie et disposera d'une portance suffisante pour le poids de l'appareil (voir tableau). Les appareils peuvent être posés sur n'importe quel recouvrement de sol. Il est cependant établi, que sous l'influence du poids et de la dissipation de chaleur, des modifications peuvent s'opérer p.ex. sur du PVC, du parquet ou des tapis plains clairs dans l'entourage immédiat des pieds de l'appareil et du flux d'air chaud. Si vous avez la certitude que les pieds de l'appareil risquent de s'enfoncer dans le recouvrement du sol au point d'empêcher la libre convection (circulation d'air) en dessous de l'appareil, il y a lieu de prévoir un socle (accessoire à commander séparément).

Oter les plinthes murales ou de la moquette se trouvant contre le panneau arrière de l'appareil.

b. Installation sur console

Si vous désirez maintenir l'appareil dégagé du sol, vous ferez usage, de consoles combinées.

Instructions pour la mise en place

1. Distances minimales pour installation adossée au mur
2. Distances minimales pour installation dégagée
3. Distances minimales pour installation sur consoles au sol

Installation de l'appareil

Attention! Installation et réparation de cet appareil uniquement par un spécialiste.

1. Sortir le radiateur de son emballage. Se débarasser de l'emballage selon les règles. Visser les deux barrettes verticales d'espacement au mur à la face arrière du radiateur. Visser la barrette supérieure aux barrettes verticales.

2. Dévisser les vis de fixation des deux panneaux latéraux.

3. Repousser les panneaux latéraux de gauche et de droite d'env. 5 mm vers le haut, puis les dégager dans le sens horizontal. Sortir les vis de fixation du panneau de façade.

4. Tirer le panneau de façade vers l'avant et le décrocher à son bord supérieur. Introduire les câbles de branchement et mettre en place les arrêts de traction (voir aussi le schéma de branchement, pages 18-19). Couper les câbles de branchement à la longueur de manière qu'ils ne puissent pas venir en contact avec les parois du radiateur pendant le fonctionnement. Ne pas former de boucles derrière et sous l'appareil.

5. Protection anti-basculement Les radiateurs raccordés directement au réseau (sans prise de courant) doivent tous être ancrés pour empêcher leur basculement. Les radiateurs type S20 E et S30 E doivent être ancrés même s'ils sont raccordés à une prise de courant murale.

Après son installation, le radiateurs doit supporter sans basculer ni ripper un effort de traction d'au moins 200 N appliqué horizontalement à son bord supérieur. Si la stabilité requise n'est pas obtenue avec les accessoires fournis, en présence par exemple de cloisons légères, il incombe à l'installateur de choisir un mode de fixation murale approprié. Il est recommandé d'ancrer tous les radiateurs, indépendamment de leur taille et de leur mode de raccordement.

1. Retirer la plaque de fermeture du noyau. A cet effet, défaire la vis de fixation du milieu, tirer la plaque de fermeture un peu vers l'avant du côté droit et la dégager vers la droite. Poser la plaque de fermeture de manière à ne pas endommager l'iso-lation thermique.

Installation de l'appareil

1. Extraire la protection pour la transport (carton plié).
2. Mettre en place la première rangée de briques. Commencer par la droite.
3. Poser le premier élément chauffant sur la première rangée de briques.
4. Mettre en place les deuxième et troisième rangées de briques, puis le deuxième élément chauffant.
5. Après la quatrième rangée de briques, poser le troisième élément chauffant. Mettre en place les briques de la cinquième rangée en les engageant par le côté sous le troisième élément chauffant.
6. Mettre en place la dernière rangée de briques (au total 6 rangées). Nettoyer la zone de soufflage de l'air et le compartiment de raccordement électrique.

Installation de l'appareil

1. Mettre en place la plaque de fermeture du noyau.

Côté gauche :

L'aile supérieure de la plaque de fermeture du noyau doit prendre appui sur la cloison de gauche.

Faire passer le bord latéral de la plaque de fermeture derrière l'aile repliée de la cloison de gauche.

Côté droit :

Faire passer l'aile latérale de la plaque de fermeture entre l'isolation thermique et la cloison de droite. Attention aux fentes de guidage. Appliquer fermement la plaque de fermeture du noyau et la fixer par vis à la cloison de droite.

1. Raccordement du radiateur. Enficher les clips des conducteurs numérotés sur les languettes de connexion des éléments chauffants. Les numéros correspondants sont inscrits sur la cloison. Former un faisceau de conducteurs au moyen de brides.
2. Coller l'étiquette de type sur la zone libre de la plaque signalétique du radiateur.

Durée de recharge, Puissance assignée

Poids

Partie commande

Chauffage d'appoint

Ventilateur

1. Branchement avec montage mural du régulateur de température ambiante

1. Branchement avec régulateur de la température ambiante intégré

Désignations du schéma de câblage

A1/Z1\~, A2/Z2\~ - AC-signal (ED%, 230V AC) de commande de la charge

K1 - Contacteur de chauffage

L1, L2, L3 - Conducteurs d'alimentation

LE - Fil de commande du ventilateur

LH - Fil de commande du chauffage d'appoint

M1, M2 - Moteur de ventilateur

N - Neutre

PE - Conducteur de protection

R1-R3 - Éléments chauffants

R7 – Résistances série pour le ventilateur

R8 - Résistance de commande

R9 – Chauffage d'appoint (en option)

RTR - Thermostat d'ambiance

STR1,2 - Régulateur de température de sécurité

TB - Limiteur de température

TR - Régulateur de charge

TR9 - Thermostat chauffage d'appoint

TRG - Thermostat grille de sortie d'air

E

Installation de l'appareil

1. Accrocher le panneau de façade au couvercle par le bord replié. Pour ce faire, soulever légèrement le couvercle.
2. Fixer le panneau de façade au moyen de vis (vis B).
3. Les panneaux latéraux comportent des boutonnières. Accrocher les panneaux latéraux aux vis, puis les repousser vers le bas.
4. Fixer les panneaux latéraux au moyen des vis A. L'installation est à présent terminée.

Réarmement du limiteur de température (suite à un défaut):

A exécuter uniquement par un spécialiste!

• Mettre le radiateur électrique hors tension.
• Laisser le radiateur se refroidir suffisamment.
• Déposer le panneau latéral de droite.
  – Actionner le bouton de réarmement, par ex. avec la lame plate d'un tournevis.

Mise en service

A la fin de tous les travaux de montage et de branchement tester le fonctionnement de l'appareil.

Les contrôles suivants qui constituent un minimum, seront effectués sur les équipements entrant dans le champ d'application des dispositions VDE:

Contrôle d'isolement avec une tension de 500 V minimum. La résistance d'isolement doit être d'au moins 0,5 MΩ.

L'installateur doit mesurer la puissance absorbée (par ex avec un compteur kWh). En variante, il est possible d'effectuer une mesure de la résistance à froid.

Il n'est pas nécessaire de faire effectuer le premier chauffage des appareils en présence du personnel qualifié. A la fin du test de fonctionnement les appareils peuvent être remis immédiatement à l'utilisateur pour le chauffage.

Nouveau montage Nouveau montage

Les appareils déjà en service qui sont démontés pour être installés à un autre endroit, seront de nouveau testés après leur montage selon les procédures indiquées dans "la mise en service". Pendant le montage s'assurer que l'isolation thermique n'est pas endommagée. Remplacer les parties endommagées de l'isolation thermique. La première charge après le réassemblage en partant de l'état froid de l'appareil (température ambiante) jusqu'à la coupure par le régulateur de charge sera effectué sous la surveillance d'un professionnel qualifié. La puissance absorbée sera enregistrée. Elle ne doit pas dépasser 125% de la charge nominale indiquée sur la plaque caractéristique.

Directive en matière de réparation

Seul du personnel qualifié est autorisé à procéder aux travaux de réparations sur des appareils de chauffage électriques à accumulation. Des réparations non conformes peuvent entraîner des risques graves pour l'utilisateur. Les appareils sont équipés d'une isolation thermique de haute qualité. N'enlever le couvercle du compartiment central avec l'isolation thermique intégrée seulement en cas de remplacement des éléments 0chauffants Tous les autres composants électriques sont accessibles après enlèvement de la cloison latérale.

Tous les matériaux utilisés dans cet appareil sont recyclables.

E

Reinstalación

Caractéristiques techniques Technische gegevens

Appareil complet	Typ de logement	Lot de brique à accumulation	Jeu d'éléments chauffants	Rendement en W	Tension d'alimentation en V	Charge nominale en kWh	Poids en ordre de marche en kg	Poids à l'état de transport en kg	Dimensions en mm largeur x hauteur x profondeur
Volledige installatie	Huistype	Pakket accumulationen	Verwarmings-elementen	Vermogen in W	Bedrijfs-spanning in V	Nominale lading kWh	Bedrijfs-gewicht in kg	Transport-gewicht in kg	Afmetingen in mm breedte x hoogte x diepte
ESS 2012 KESS 2016 KESS 2020 KESS 2027 K*	ESS 20 G	4 x ESS SP 25	HSS 2012 HSS 2016 HSS 2020 HSS 2027*	1250 1600 2000 2700*	3/N/PE 50 Hz 400 V	16 626 x 682 x	25034,5
ESS 3018 KESS 3024 KESS 3030 KESS 3040 K*	ESS 30 G	6 x ESS SP 25	HSS 3018 HSS 3024 HSS 3030 HSS 3040*	1850 2400 3000 4000*	3/N/PE 50 Hz 400 V		13724	776 x 672 x	250
ESS 4025 KESS 4032 KESS 4040 KESS 4052 K*	ESS 40 G	8 x ESS SP 25	HSS 4025 HSS 4032 HSS 4040 HSS 4052*	2500 3200 4000 5200*	3/N/PE 50 Hz 400 V		17632	926 x 672 x	250
ESS 5040 KESS 5050 KESS 5064 K	ESS 50 G	10 x ESS SP 25	HSS 5040 HSS 5050 HSS 5064*	4000 5000 6400*	3/N/PE 50 Hz 400 V		21540	1076 x 672 x	250
ESS 6048 KESS 6060 KESS 6076 K	ESS 60 G	12 x ESS SP 25	HSS 6048 HSS 6060 HSS 6076*	4800 6000 7600*	3/N/PE 50 Hz 400 V		25448	1226 x 672 x	250
ESS 7056 KESS 7070 KESS 7090 K	ESS 70 G	14 x ESS SP 25	HSS 7056 HSS 7070 HSS 7090*	5600 7000 9000*	3/N/PE 50 Hz 400 V		29356	1376 x 672 x	250
