Consignes de sécurité Cet appareil est conçu pour l’usage domes- tique ou pour des applications identiques, non commerciales. Des applications identiques à l’usage domestique sont par exemple l’utilisa- tion dans des cuisines pour employés dans des magasins, bureaux, entreprises agricoles ou autres entreprises industrielles, ainsi que l’utili- sation par des clients de pensions, petits hôtels et autres locaux d’habitation identiques. ■ Monter et utiliser l’appareil comme indiqué dans le texte et à l’écran. Nous n’assumons aucune garantie pour les risques suscep- tibles de survenir en cas de non-respect de cette notice. ■ Cet appareil est destiné à une utilisation jusqu’à une hauteur maximale de 2 000 m au-dessus du niveau de la mer. ■ Toujours installer et stocker l’appareil dans une pièce à l’abri du gel (eau résiduelle). Danger de choc électrique ! En cas d’incident, immédiatement dé- brancher la fiche secteur ! En cas de fuite sur l’appareil, immédia- tement couper l’alimentation en eau froide. ■ Ne faire raccorder et mettre en ser- vice l’appareil que par un technicien spécialisé. ■ Les réparations et les travaux de mainte- nance ne doivent être effectués que par un technicien spécialisé afin d’éviter tous dangers. ■ Couper l’arrivée d’eau avant de commencer le montage. Ne pas brancher la fiche secteur. ■ Attention ! Tout d’abord complètement remplir l’appareil d’eau avant de brancher la fiche secteur, le thermostat de sécurité pouvant être remis en marche risque autrement de se déclencher. ■ Respecter les prescriptions légales, les condi- tions de raccordement des entreprises d’ap- provisionnement en électricité et en eau. ■ L’appareil doit uniquement être raccordé à une prise à contacts de protection installée correctement. Ne pas utiliser de câble de rallonge. ■ Toujours débrancher la fiche secteur avant d’ouvrir l’appareil. ■ L’appareil ne doit pas être alimenté par le biais d’un dispositif de commutation, tel par exemple un temporisateur, afin d’éviter tous risques dus à une réinitialisation non souhaitée du thermostat de sécurité en cas d’incident. ■ La conduite de raccordement ne doit pas reposer sur des pièces chaudes. L’isolation risquerait autrement d’être endommagée. ■ Utiliser le chauffe-eau compact unique- ment à l’état ouvert (hors pression) et pour une tireuse. La sortie d’eau chaude est uniquement destinée à l’équilibrage des pressions et elle doit uniquement être raccordée à la robinetterie adé- quate (référence BZ 13051, BZ 13071 ou BZ 13062 pour appareils à monter au-dessous de l’évier ou BZ 11113 pour appareils à monter au-dessus de l’évier). ■ La sortie de la robinetterie doit toujours être libre. Ne jamais utiliser d’aérateur ni de robinetterie de douche. ■ Cet appareil peut être utilisé par des enfants d’au moins 8 ans ainsi que par des per- sonnes à capacités physiques, sensorielles ou mentales réduites ou par des personnes à expériences et savoir insuffisants, dans la mesure où ils sont surveillés ou bien qu’ils ont été informés sur l’utilisation sûre de l’appareil et qu’ils comprennent les dangers résultant d’une utilisation non conforme. Les enfants ne doivent jamais jouer avec l’appa- reil. Le nettoyage et la maintenance utilisa- teur peuvent uniquement être effectués par des enfants s’ils sont sous surveillance. ■ Tenir les enfants à l’écart de l’appareil. ■ Surveiller les enfants afin qu’ils ne jouent pas avec l’appareil. ■ Le tuyau d’eau chaude peut devenir chaud. En avertir les enfants. ■ Ne pas utiliser de détergents agressifs ou solvants. ■ Ne pas utiliser de nettoyeur à vapeur.17

La société Siemens vous félicite pour l’achat de son appa-reil. Vous avez acheté un produit de qualité élevée qui vous apportera beaucoup de plaisir.Lire attentivement cette notice de montage et d’utilisa-tion, agir en conséquence et la conserver ! Instructions de montage Déballage ■ Contrôler le nouvel appareil pour constater d’éventuels dégâts dus au transport ! ■ Eliminer l’emballage et, le cas échéant, l’ancien appareil en respectant l’environnement.

Etendue de livraison 1 Appareil avec couvercle de commande2 Etrier de montage3 Uniquement pour DO3170D5, DO3175D5 et DO3185D5: Fixation (2 vis, 2 chevilles)4 Documentation5 Uniquement pour DO3175D5 : mitigeur monolevier à monter au-dessous de l’évier6 Uniquement pour DO05755K : robinetterie de cuisine à monter au-dessous de l’évier7 Uniquement pour DO05855 et DO3185D5 : robinetterie à monter au-dessus de l’évier Description du produit Le chauffe-eau compact est approprié pour le raccordement à l’état ouvert (hors pression). Il réchauffe et emmagasine l’eau potable jusqu’à env. 85 °C. Le sélecteur de température d’eau permet de régler différents niveaux de température.L’appareil ne doit pas être exploité avec de l’eau préchauffée, ceci risquerait en effet de déclencher le thermostat de sécurité.L’appareil est branché au moyen de la fiche secteur. Cette notice de montage et d’utilisation décrit différents types d’appareil : – Appareils à monter au-dessous de l’évier DO05705, DO05755K, DO3170D5, DO3175D5 et DO05705CH avec fonctions anti-goutte et arrêt de pression supplémentaires – Appareils à monter au-dessus de l’évier DO05805, DO05855, DO3185D5 et DO05805CH

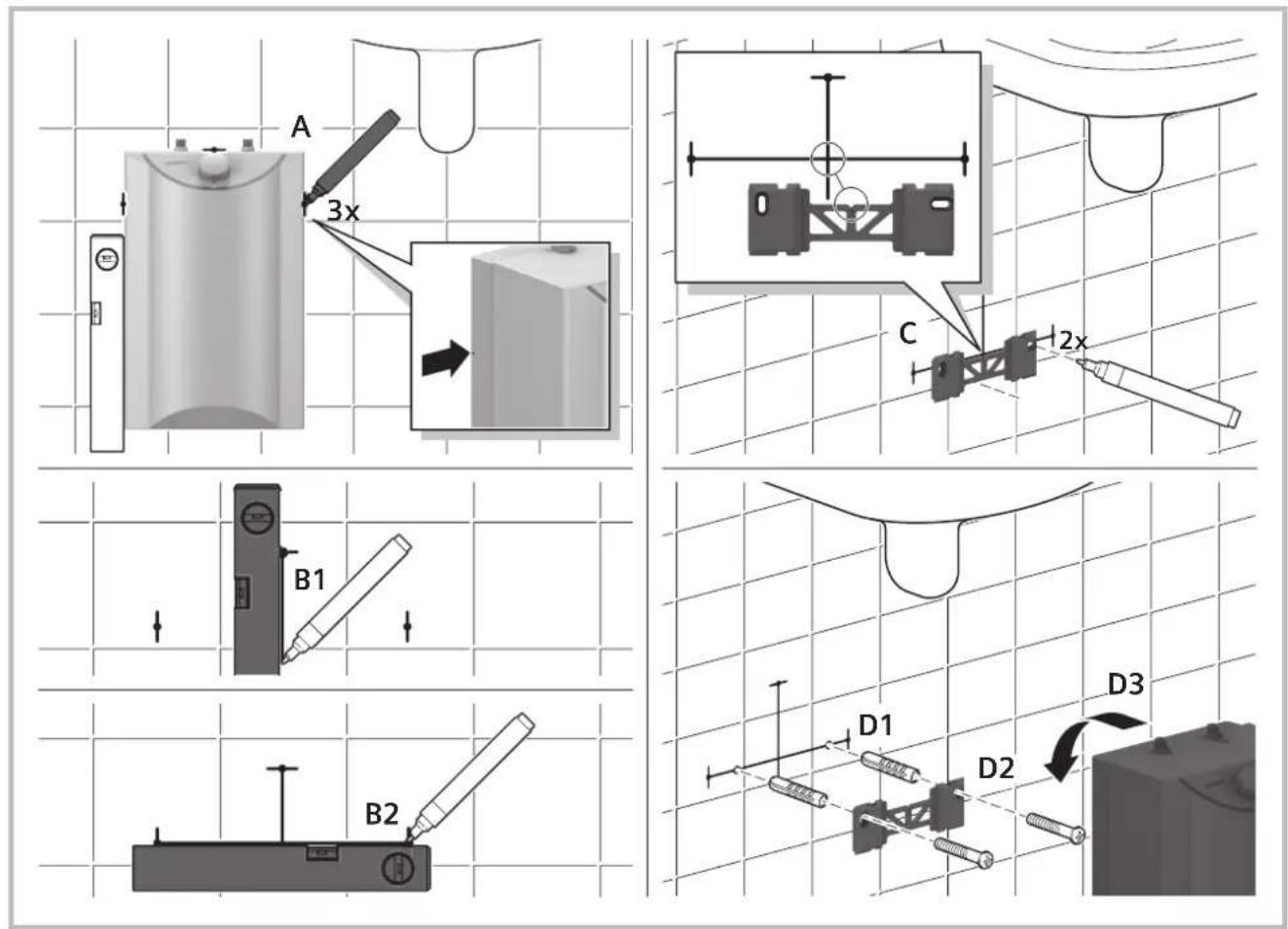

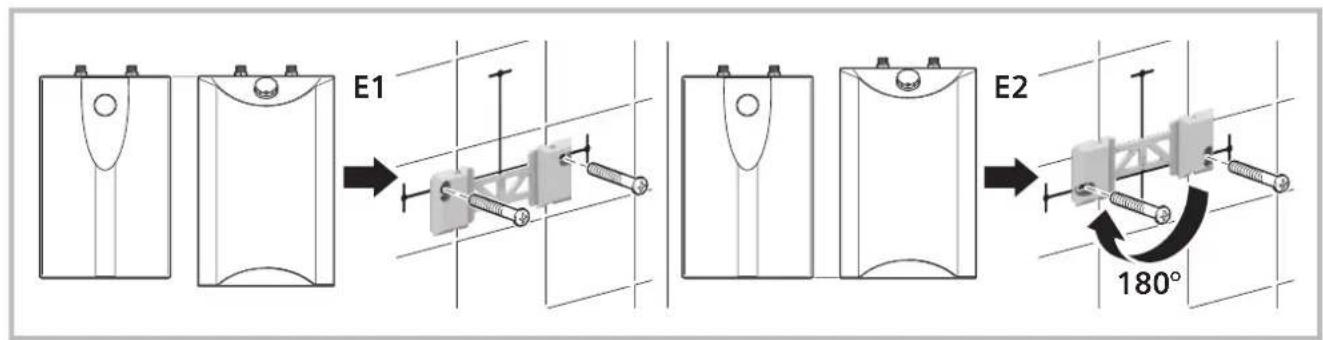

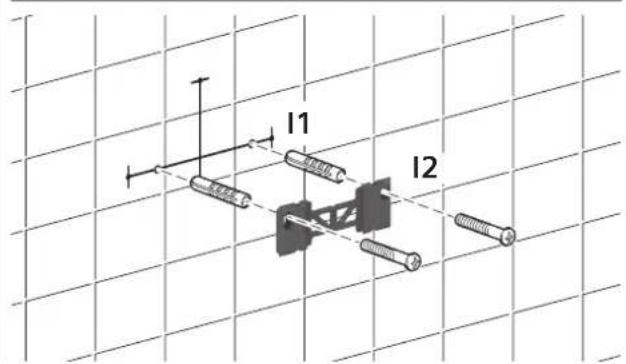

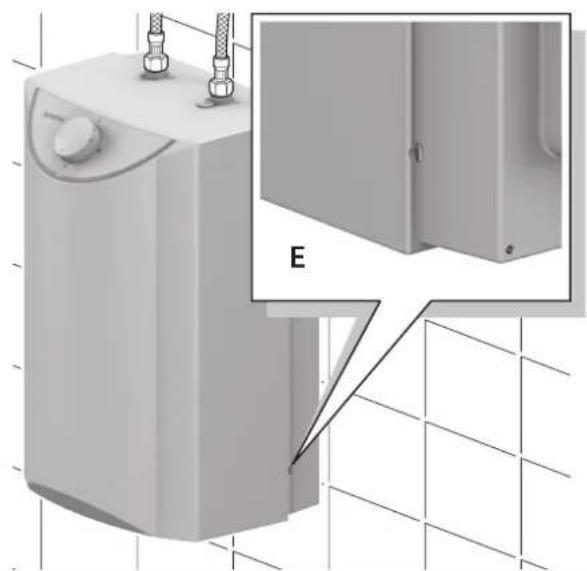

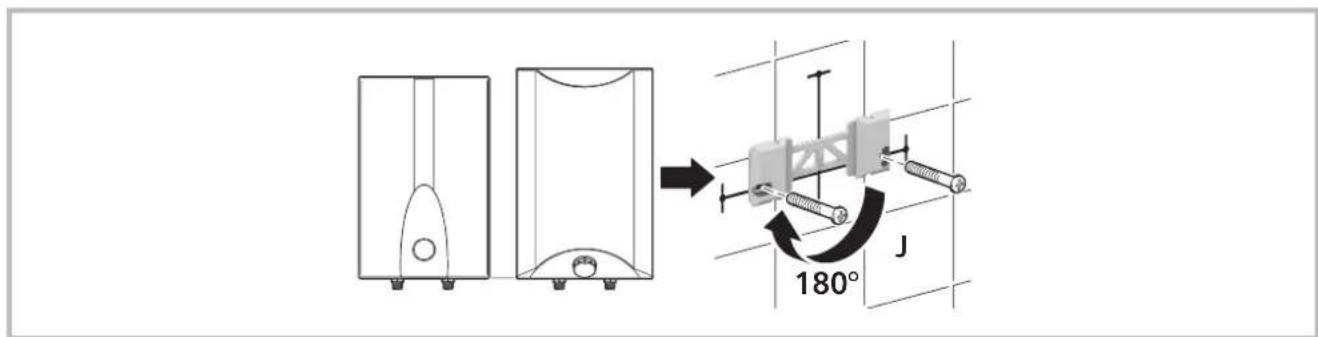

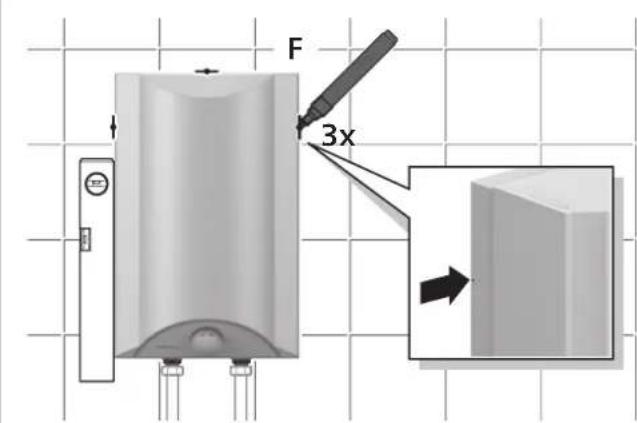

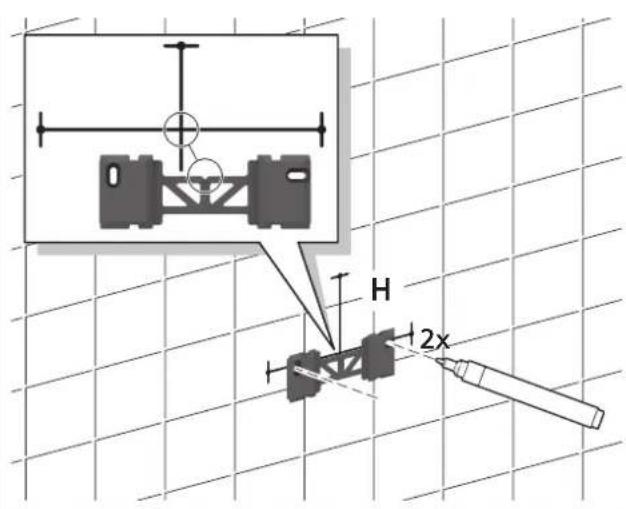

Préparation du montage ■ Couper l’arrivée d’eau avant de commencer le montage. N e p a s brancher la fiche secteur. ■ Retirer l’étrier de montage sur l’appareil et casser les bagues de maintien (A). ■ Fixer le câble d’alimentation électrique au dos de l’appa-reil, en fonction de la longueur souhaitée (B). Montage mural II. Appareils à monter au-dessous de l’évier DO05705, DO05755K, DO3170D5, DO3175D5 et DO05705CH ■ Positionner l’appareil sur le mur et dessiner les repères à hauteur des trois encoches (en haut, à gauche et à droite sur l’appareil) (A). ■ Tracer des lignes avec le niveau à bulle, afin de relier les repères et de former un croisement des lignes (B1 et B2). ■ Placer l’encoche en haut de l’étrier de montage à hauteur du point d’intersection des lignes dessinées et marquer les trous (C). ■ Percer les trous et introduire les chevilles (D1). ■ Fixer l’étrier de montage (encoche en haut) au mur au moyen des vis (D2). ■ Accrocher l’appareil dans l’étrier de montage (D3). Remplacement de l’appareilSi un ancien chauffe-eau compact Siemens est remplacé par ce nouveau modèle, les trous de fixation avec chevilles peuvent être utilisés. Il faut toutefois tenir compte du fait que le nouvel appareil est plus haut d’environ 2 cm. Si le bord supérieur du nouvel appareil doit figurer au même niveau que celui de l’ancien appareil (E1) : ■ Monter le nouvel étrier de montage au mur en tournant l’encoche vers le haut.Si le bord inférieur du nouvel appareil doit figurer au même niveau que celui de l’ancien appareil (E2) : ■ Retourner le nouvel étrier de montage et le fixer au mur en tournant l’encoche vers le bas. III. Appareils à monter au-dessus de l’évier DO05805, DO05855, DO3185D5 et DO05805CH ■ Positionner l’appareil sur le mur et dessiner les repères à hauteur des trois encoches (en haut, à gauche et à droite sur l’appareil) (F). ■ Tracer des lignes avec le niveau à bulle, afin de relier les repères et de former un croisement des lignes (G1 et G2). ■ Placer l’encoche en haut de l’étrier de montage sur le point de croisement des lignes dessinées et marquer les trous (H). ■ Percer les trous et introduire les chevilles (I1). ■ Fixer l’étrier de montage (encoche en haut) au mur au moyen des vis (I2). Remplacement de l’appareilSi un ancien chauffe-eau compact Siemens est remplacé par ce nouveau modèle, les trous de fixation avec chevilles peuvent être utilisés. Il faut toutefois tenir compte du fait que le nouvel appareil est plus haut d’environ 2 cm. ■ Retourner le nouvel étrier de montage et le fixer au mur en tournant l’encoche vers le bas (J).18

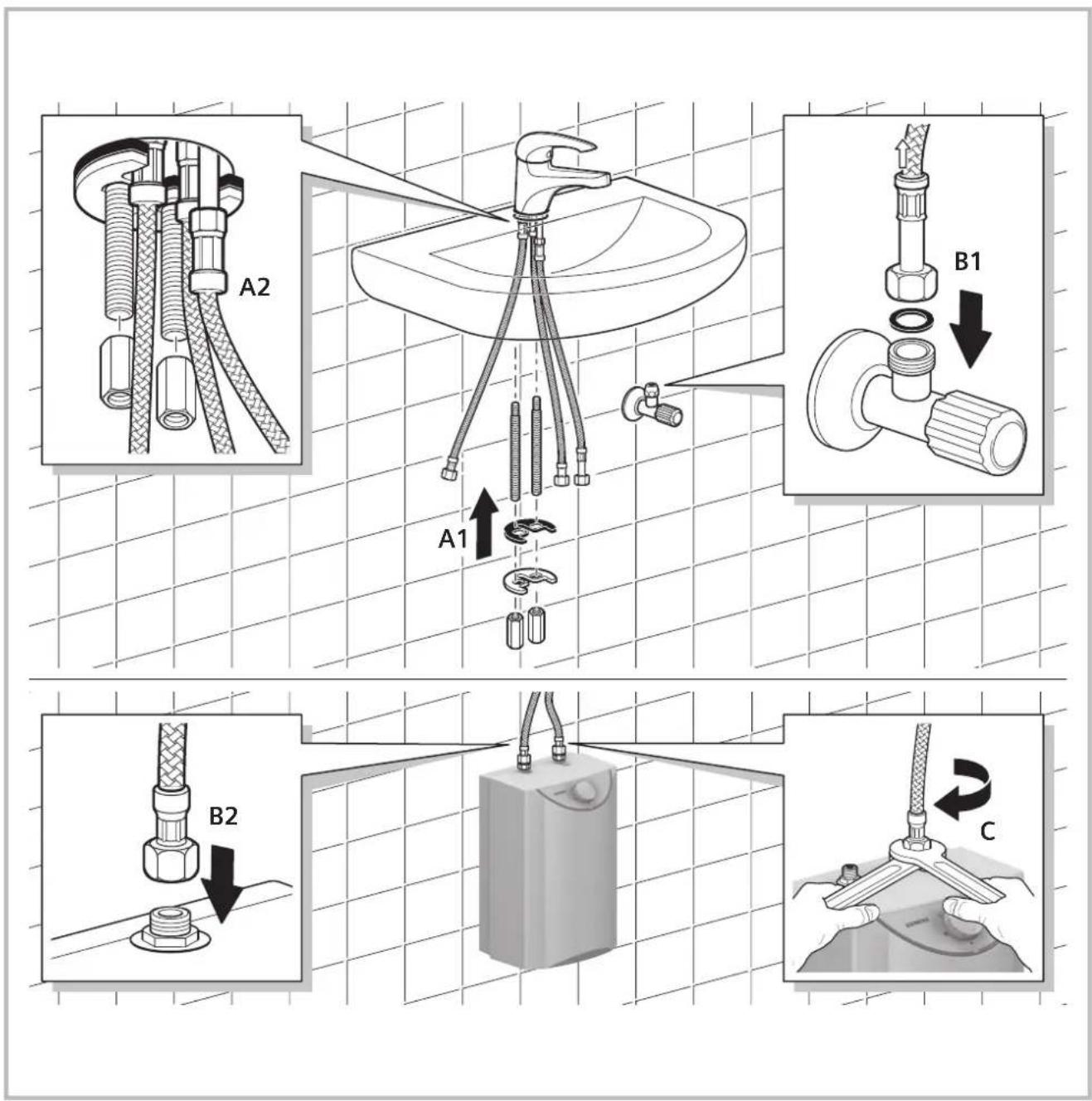

Raccordement de l’eau ■ Attention ! La robinetterie existante ne doit pas être entartrée. ■ Ne pas graisser les filetages ! Info : des embouts filetés de rechange sont disponibles auprès du service après-vente. IV. Appareils à monter au-dessous de l’évier DO05705, DO05755K, DO3170D5, DO3175D5 et DO05705CH ■ Le cas échéant, monter la robinetterie (A1 et A2). ■ Monter un joint (B1). ■ Veiller à la position axiale des tubes de raccordement dans les embouts filetés. ■ Placer l’écrou-raccord à la verticale sur le filetage et serrer à la main (B2). ■ Serrer à fond les raccords vissés (C). Contre-bloquer les embouts filetés sur le chauffe-eau en utilisant une clé. ■ Resserrer les raccords vissés après quelques procédés de chauffe.

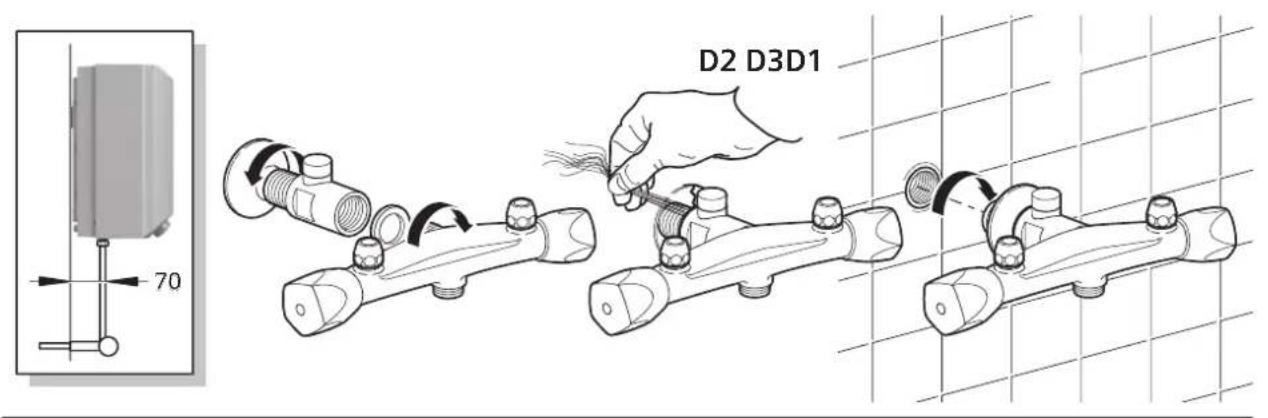

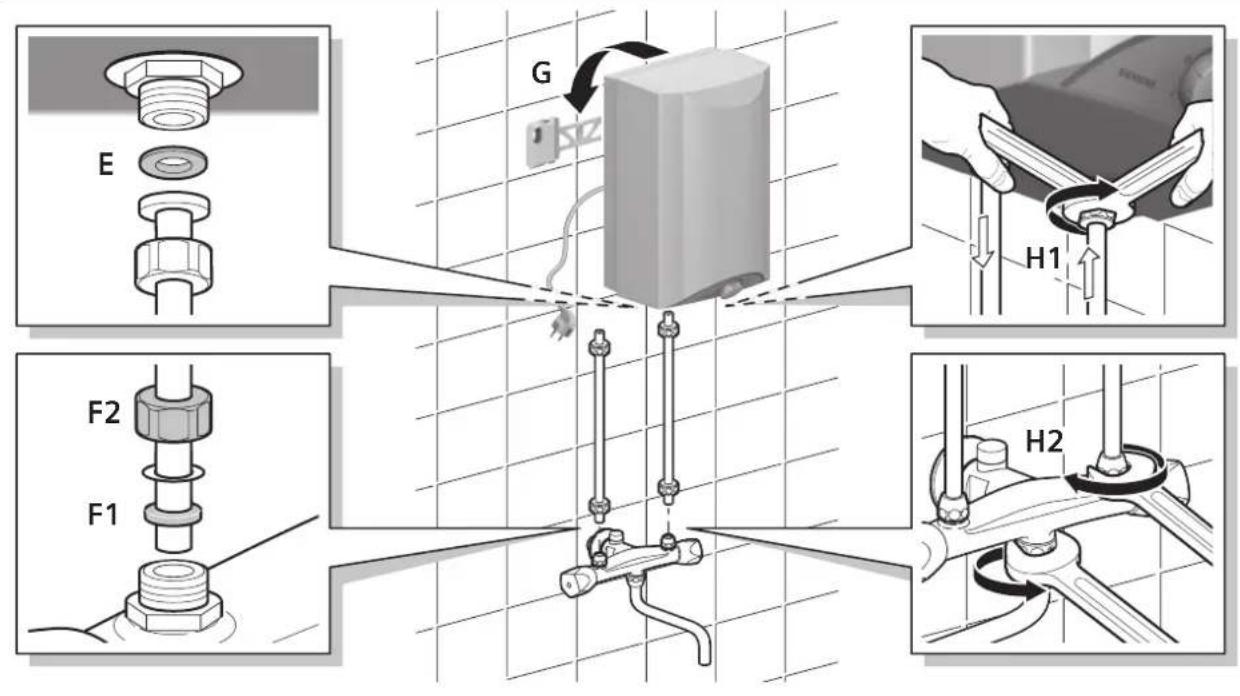

Appareils à monter au-dessus de l’évier DO05805, DO05855, DO3185D5 et DO05805CH ■ Le cas échéant, monter un mitigeur (D1 à D3). ■ Mettre en place les tubes d’accouplement au mitigeur tout en insérant un joint (E). Veiller à la position axiale des tubes de raccordement dans les embouts filetés. ■ Monter les joints sur le tube d’accouplement (F1). ■ Accrocher l’appareil (G). ■ Placer l’écrou-raccord (F2) à la verticale sur le filetage et serrer à la main. ■ Serrer à fond les raccords vissés (H1 et H2). Contre-blo- quer les embouts filetés sur le chauffe-eau en utilisant une clé (H1). Première mise en service Raccordement électrique ■ Important : ne pas encore brancher la fiche secteur ! ■ Tout d’abord complètement remplir l’appareil d’eau, l’eau doit sortir de la robinetterie. ■ Débrancher ensuite la fiche secteur. Remarque : si l’appareil n’est pas rempli d’eau, le thermostat de sécurité pouvant être remis en marche risque autrement de se déclencher ! Vérifier le procédé de chauffe ■ Tourner le sélecteur de température d’eau sur la position « III » (env. 85 °C). ■ Surveiller le procédé de chauffe jusqu’à ce que le voyant lumineux soit éteint, après env. 12 ‒ 18 minutes. ■ Vérifier la température. ■ Attention : si le thermostat de sécurité a mis le chauffe- eau compact hors marche, débrancher la fiche secteur, ouvrir le robinet d’eau et laisser env. 4 litres d’eau traver- ser l’appareil, et finalement rebrancher la fiche secteur. L’appareil est maintenant de nouveau prêt au fonctionnement. Limitation de la température de l’eau La température de sortie du chauffe-eau compact peut être limité par voie mécanique au niveau « I » (env. 38 °C) ou au niveau « e » (env. 60 °C) (voir également le chapitre « Utilisation » à la page 19). Economie d’énergie ■ Pour économiser de l’énergie, tourner le sélecteur rotatif en position « e ». ■ Remettre la notice de montage et d’utilisation à l’utilisa- teur et expliquer l’appareil. Données techniques Type DO05705 DO05755K A monter au-dessous de l’évier DO3170D5 DO3175D5 DO05705CH A monter au-dessous de l’évier DO05805 DO05855 A monter au-dessus de l’évier DO3185D5 DO05805CH A monter au-dessus de l’évier Puissance nominale [kW] 2,2 1,8 2,2 1,8 Sommaire nominale [l] 5,0 5,0 5,0 5,0 CLICKFIX plus technique de montage ✓✓✓✓ Fonction arrêt de pression ✓✓–– Fonction anti-goutte ✓✓–– Quantité d’eaux usées combinées 40 °C (15 °C/65 °C) / (15 °C/85 °C) [l] 9,5/14 9,5/14 9,5/14 9,5/14 Température réglable en continu jusqu’à [°C] 85 85 85 85DO05705 DO05755K DO3170D5 DO3175D5 DO05705CH DO05805 DO05855 DO3185D5 DO05805CH 43,5 43,5

Type DO05705DO05755KA monter au-dessous de l’évierDO3170D5DO3175D5DO05705CHA monter au-dessous de l’évierDO05805DO05855A monter au-dessus de l’évierDO3185D5DO05805CHA monter au-dessus de l’évierConsommation d’énergie à l’état prêt au fonctionnement à 65 °C/24 h [kWh/d] 0,18 0,18 0,18 0,18Raccordement électrique [V] 230 230 230 230Temps de chauffe à 60 °C (température d’arrivée d’eau 12 °C) [min] 8989Protection par fusibles [A] 10 10 10 10 Raccordement de l’eau ["] 3/8 3/8 1/2 1/2 Débit maximal [l/min] 5555 Longueur de câble [m] 0,6 0,6 0,6 0,6 Dimensions (hauteur x largeur x profondeur) [mm] 435 x 270 x 240 435 x 270 x 240 435 x 270 x 240 435 x 270 x 240 Poids, rempli [kg] 7,7 7,7 7,7 7,7 Classe d’efficacité énergétique AAAA Profil de soutirageXXS XXS XXS XXSConsommation annuelle d’énergie[kWh] 477 484 481 484Consommation quotidienne de courant [kWh] 2,260 2,340 2,310 2,340 Niveau de puissance acoustique[dB] 15 15 15 15Efficacité énergétique de la préparation d’eau chaude [%] 37,8 36,8 37,2 36,8 Notice d’utilisation ■ Lire attentivement cette notice avant d’utiliser l’appa- reil et respecter les prescriptions qu’elle contient ! ■ Important : ne jamais exposer l’appareil au gel ! Danger de choc électrique !En cas d’incident, immédiatement débrancher la fiche secteur ! En cas de fuite sur l’appareil, immé-diatement fermer la conduite d’eau froide.Obligatoirement lire et respecter les consignes de sécu-rité détaillées fournies au début de cette notice ! VI. Utilisation Le chauffe-eau compact chauffe l’eau potable et l’emmaga-sine jusqu’à env. 85 °C. Réglage de la température de l’eau ■ Régler la température souhaitée pour l’eau de sortie au moyen du sélecteur rotatif de température à une valeur entre 35 °C et 85 °C. ou : ■ Régler la température souhaitée pour l’eau de sortie à une valeur fixe (A) : ❄ Protection antigelI env. 38 °C (léger enclenchement)e Economie d’énergie, env. 60 °C (léger enclenchement)III Eau chaude, env. 85 °CLe voyant lumineux est allumé pendant le procédé de chauffe.Sur les appareils à monter au-dessus de l’évier, une faible quantité d’eau de sursaturation s’échappe à la sortie.L’appareil est plus rapidement entartré si les températures sont élevées.Conseil : pour une utilisation économique de l’appareil et une réduction du procédé d’entartrage, tourner le sélecteur rotatif de température en position « e ».Remarque : si l’appareil n’a pas été utilisé pendant une durée plus longue, par exemple pendant les vacances, laisser briè-vement chauffer l’eau en tournant le sélecteur en position « III ».20

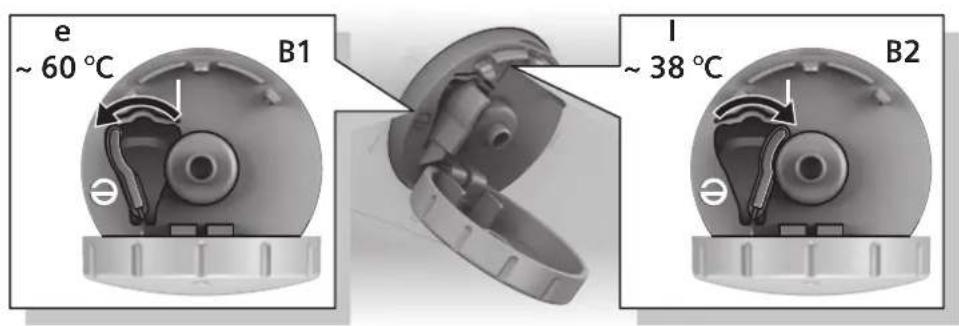

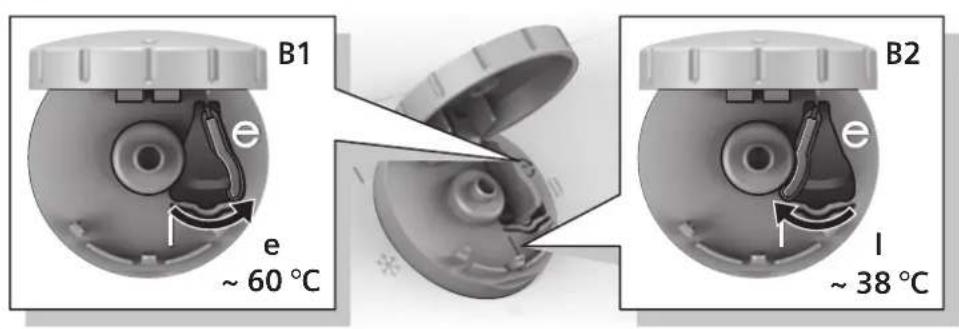

Limitation de la température de l’eau Limiter la température de sortie pour éviter de se brûler avec l’eau chaude : ■ Tourner le sélecteur rotatif en position « ● ». ■ Soulever le couvercle du sélecteur rotatif. ■ Choisir entre « I » = env. 38 °C (B1) ou « e » = env. 60 °C (B2). ■ Rabattre le couvercle. Mise hors marche ■ Tourner le sélecteur rotatif en position « ● » (A). Le chauf- fage est désactivé. Uniquement pour appareils DO05705, DO05755K, DO3170D5, DO3175D5 et DO05705CH Fonction anti-goutte La fonction anti-goutte empêche la sortie de gouttes d’eau de sursaturation au niveau du robinet d’eau lors du procédé de chauffe. Si l’eau est chauffée, des gaz (air) y étant dissous s’échappent de l’eau. Selon la quantité de gaz échappés, de l’eau résiduelle peut sortir de l’armature si la température configurée est élevée.

Fonction arrêt de pression L’appareil est équipé d’un dispositif de coupure de la pres- sion.Le dispositif de coupure de la pression indique quand la robinetterie est entartrée (débit faible ou pas du tout de débit). A partir d’une pression de l’eau supérieure à 0,25 Mpa (2,5 bars), il reconnaît également si l’appareil a été mal monté du côté eau lors de la première installation. Le dispo- sitif de coupure de la pression verrouille automatiquement l’arrivée d’eau et empêche ainsi au réservoir d’exploser. Si la fonction arrêt de pression a déclenché, une goupille rouge devient visible en haut sur l’appareil (C1). ■ L’incident doit alors obligatoirement être éliminé (voir le chapitre « En cas de panne que faire ? »). ■ L’erreur doit avoir été éliminée avant de pouvoir à nou- veau légèrement enfoncer la goupille rouge (C2). L’arrivée d’eau est maintenant de nouveau libre. ■ Si la fonction arrêt de pression se déclenche à plusieurs reprises, contacter le service après-vente. Important : ne jamais bloquer la voie de déploiement de la goupille (C1) par des objets quelconques. Nettoyage Ne pas utiliser de détergents agressifs ou solvants. Ne pas utiliser de nettoyeur à vapeur. ■ Essuyer l’extérieur de l’appareil en utilisant un détergent doux. ■ Nettoyer le crible du régulateur de jet pour éliminer des dépôts calcaires et de saletés. Détartrage ■ Détartrer le tube de sortie avec des détartreurs d’usage courant ou du vinaigre. ■ Si des détartreurs sont utilisés, tenir compte des avertisse- ments fournis par le fabricant. Si l’eau s’écoule nettement plus lentement alors que la robi- netterie est entièrement ouverte, faire détartrer le chauffe- eau compact et la robinetterie par un spécialiste. La fonction arrêt de pression risque autrement de se déclencher en rai- son de pression élevée inadmissible. Maintenance Afin d’éviter tous risques, les réparations et les travaux de maintenance ne doivent être effectués que par un service après-vente auquel nous avons donné une concession. ■ Toujours débrancher l’appareil du réseau électrique et couper l’arrivée d’eau avant d’effectuer tout type de travaux. Remplacement de la conduite de raccorde- ment électrique En cas de dégâts visibles sur le câble électrique : ■ Mettre l’appareil hors marche, débrancher la fiche secteur et contacter le service après-vente.

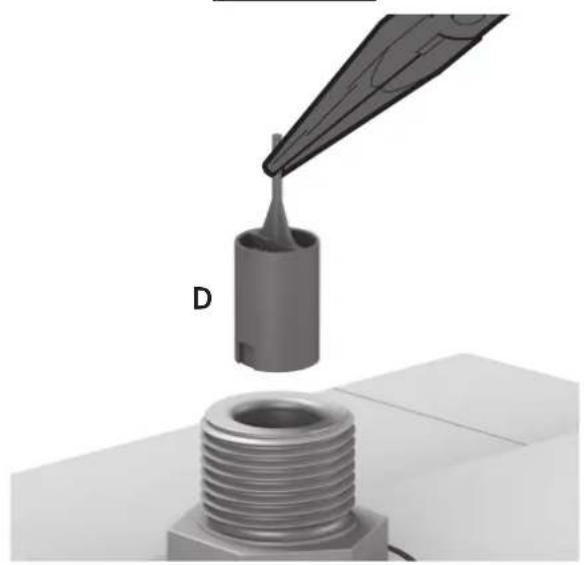

Nettoyage du crible de l’arrivée d’eau Si le débit de l’eau est trop faible et que le crible dans le robi- net d’eau a été détartré : ■ Contacter le service après-vente et faire nettoyer le crible de l’arrivée d’eau (D). Service après-vente Si vous contactez le service après-vente, veuillez indiquer le no E et le no FD de votre appareil. Les numéros sont indi- qués entre les deux tubulures de raccordement d’eau du chauffe-eau compact.21

En cas de panne que faire ? Si votre appareil ne fonctionne pas comme souhaité, la cause est souvent minime. Vérifiez si vous pouvez vous-même éliminer la panne en vous aidant des conseils suivants. Ceci permet d’éviter des frais occasionnés par une intervention inutile du service après-vente. ■ Toujours débrancher l’appareil du réseau électrique et couper l’arrivée d’eau avant d’effectuer tout type de travaux. Erreur Cause Remède Qui ? L’appareil ne démarre (chauffe) pas, l’eau sortant est froide Le fusible dans l’installation domestique s’est déclenché. Contrôler le fusible dans l’installa- tion domestique. Client La fiche secteur n’est pas branchée. Brancher la fiche secteur. Client Le thermostat de sécurité a commuté. Débrancher la fiche secteur, ouvrir le robinet d’eau et laisser env. 4 litres d’eau traverser l’appareil. Brancher la fiche secteur. Client Débit d’eau trop faible. Le crible dans le robinet est bouché. Retirer le crible, puis le nettoyer ou le détartrer. Client Le crible dans l’arrivée d’eau froide est bouché. Démonter le crible de l’arrivée d’eau, le nettoyer et puis le remon- ter. Rincer l’appareil. Si nécessaire, répéter cette pro- cédure jusqu’à ce que le crible ne contienne plus aucune particule. Technicien spécialisé La sortie d’eau ou la robinetterie sont entartrées. Détartrer ou bien monter une nou- velle robinetterie. Technicien spécialisé La robinetterie goutte pendant la chauffe malgré la fonction anti-goutte. Prise d’eau courte et fréquente ou prise d’eau à faible débit d’eau chaude. Pour une prise d’eau plus longue, augmenter le débit d’eau chaude. Client La fonction anti-goutte est défectueuse. Remplacer l’appareil. Technicien spécialisé La fonction arrêt de pression a déclenché, l’eau ne coule plus. Mauvaise installation de l’appareil au raccord d’eau. Raccorder l’appareil correctement, enfoncer la goupille rouge de la fonction arrêt de pression. Technicien spécialisé La robinetterie est entartrée. Détartrer la robinetterie, enfoncer la goupille rouge de la fonction arrêt de pression. Client La tubulure du raccord d’eau chaude est bouchée. Nettoyer la tubulure du raccord d’eau chaude, si nécessaire rem- placer le raccord d’eau. Enfoncer ensuite la goupille rouge de la fonc- tion arrêt de pression. Technicien spécialisé Si la panne n’a pas pu être éliminée, contacter le service après-vente. Èlimination Cet appareil est marqué selon la directive euro- péenne 2012/19/UE relative aux appareils élec- triques et électroniques usagés (waste electrical and electronic equipment – WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE. S’informer auprès du revendeur sur la procédure actuelle de recyclage. Conditions de garantie Les conditions de garantie établies par la représentation res- ponsable dans le pays d’achat respectif de l’appareil sont en vigueur pour cet appareil. Les conditions de garantie sont à tout moment disponibles auprès du commerçant spécialisé où l’appareil a été acheté ou directement chez le représen- tant du pays respectif. Les conditions de garantie sont en outre également disponibles à l’adresse Internet citée. La présentation de la pièce justificative d’achat est en tout cas nécessaire pour avoir recours à des prestations de garantie. Sous réserve de modifications.22
