GEBRUIKSAANWIJZING DO05705 SIEMENS

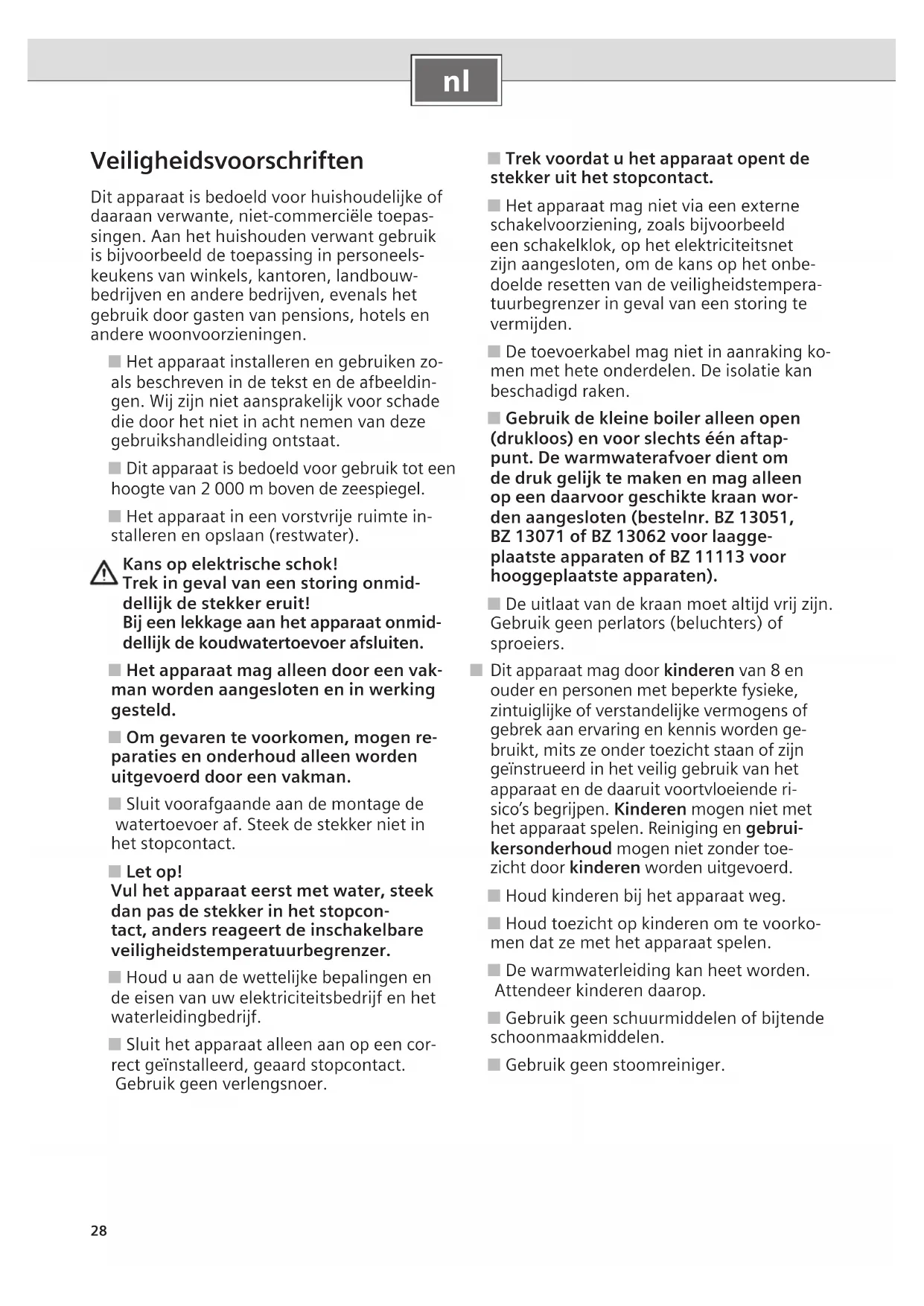

Veiligheidsvoorschriften Dit apparaat is bedoeld voor huishoudelijke of daaraan verwante, niet-commerciële toepas- singen. Aan het huishouden verwant gebruik is bijvoorbeeld de toepassing in personeels- keukens van winkels, kantoren, landbouw- bedrijven en andere bedrijven, evenals het gebruik door gasten van pensions, hotels en andere woonvoorzieningen. ■ Het apparaat installeren en gebruiken zo- als beschreven in de tekst en de afbeeldin- gen. Wij zijn niet aansprakelijk voor schade die door het niet in acht nemen van deze gebruikshandleiding ontstaat. ■ Dit apparaat is bedoeld voor gebruik tot een hoogte van 2 000 m boven de zeespiegel. ■ Het apparaat in een vorstvrije ruimte in- stalleren en opslaan (restwater). Kans op elektrische schok! Trek in geval van een storing onmid- dellijk de stekker eruit! Bij een lekkage aan het apparaat onmid- dellijk de koudwatertoevoer afsluiten. ■ Het apparaat mag alleen door een vak- man worden aangesloten en in werking gesteld. ■ Om gevaren te voorkomen, mogen re- paraties en onderhoud alleen worden uitgevoerd door een vakman. ■ Sluit voorafgaande aan de montage de watertoevoer af. Steek de stekker niet in het stopcontact. ■ Let op! Vul het apparaat eerst met water, steek dan pas de stekker in het stopcon- tact, anders reageert de inschakelbare veiligheidstemperatuurbegrenzer. ■ Houd u aan de wettelijke bepalingen en de eisen van uw elektriciteitsbedrijf en het waterleidingbedrijf. ■ Sluit het apparaat alleen aan op een cor- rect geïnstalleerd, geaard stopcontact. Gebruik geen verlengsnoer. ■ Trek voordat u het apparaat opent de stekker uit het stopcontact. ■ Het apparaat mag niet via een externe schakelvoorziening, zoals bijvoorbeeld een schakelklok, op het elektriciteitsnet zijn aangesloten, om de kans op het onbe- doelde resetten van de veiligheidstempera- tuurbegrenzer in geval van een storing te vermijden. ■ De toevoerkabel mag niet in aanraking ko- men met hete onderdelen. De isolatie kan beschadigd raken. ■ Gebruik de kleine boiler alleen open (drukloos) en voor slechts één aftap- punt. De warmwaterafvoer dient om de druk gelijk te maken en mag alleen op een daarvoor geschikte kraan wor- den aangesloten (bestelnr. BZ 13051, BZ 13071 of BZ 13062 voor laagge- plaatste apparaten of BZ 11113 voor hooggeplaatste apparaten). ■ De uitlaat van de kraan moet altijd vrij zijn. Gebruik geen perlators (beluchters) of sproeiers. ■ Dit apparaat mag door kinderen van 8 en ouder en personen met beperkte fysieke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis worden ge- bruikt, mits ze onder toezicht staan of zijn geïnstrueerd in het veilig gebruik van het apparaat en de daaruit voortvloeiende ri- sico’s begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebrui- kersonderhoud mogen niet zonder toe- zicht door kinderen worden uitgevoerd. ■ Houd kinderen bij het apparaat weg. ■ Houd toezicht op kinderen om te voorko- men dat ze met het apparaat spelen. ■ De warmwaterleiding kan heet worden. Attendeer kinderen daarop. ■ Gebruik geen schuurmiddelen of bijtende schoonmaakmiddelen. ■ Gebruik geen stoomreiniger.29

Van harte gefeliciteerd met de aankoop van dit apparaat van ons bedrijf Siemens. U hebt een product van hoge kwaliteit aangeschaft, waaraan u veel plezier zult beleven.Lees de installatie- en gebruikshandleiding goed door, handel ernaar en bewaar hem goed! Montagehandleiding Uitpakken ■ Controleer het nieuwe apparaat op eventuele transportschade! ■ Gooi de verpakking en eventueel het oude apparaat con-form de milieuvoorschriften weg.

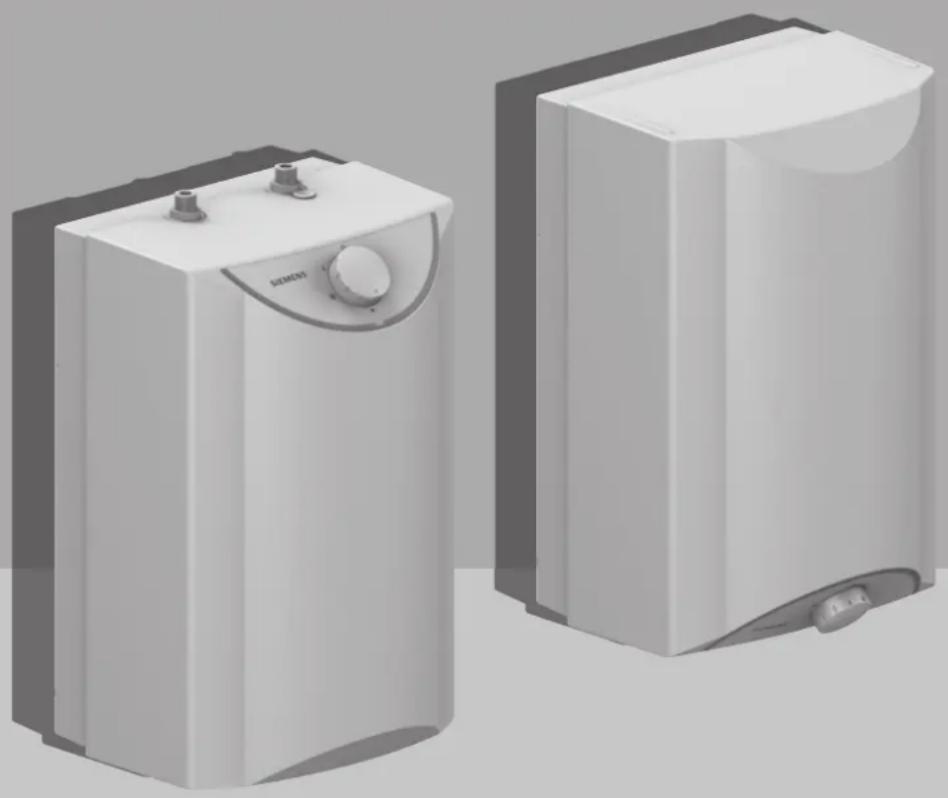

Inhoud 1 Apparaat met bedieningspaneel 2 Montagebeugel3 Alleen DO3170D5, DO3175D5 en DO3185D5: Bevestiging (2 schroeven, 2 pluggen)4 Documentatie5 Alleen DO3175D5: Enkelvoudige mengkraan voor laag-geplaatst apparaat6 Alleen DO05755K: keukenkraan voor laaggeplaatst apparaat7 Alleen DO05855 en DO3185D5: Kraanset voor hoogge-plaatst apparaat Productbeschrijving De kleine boiler is geschikt voor een open (drukloze) aan-sluiting. Hij verwarmt drinkwater tot ongeveer 85 °C en slaat het op. Met de temperatuurkeuzeknop kunt u verschillende temperatuurniveaus instellen.Het apparaat mag niet worden gebruikt met voorverwarmd water, anders reageert de veiligheidstemperatuurbegrenzer.Het apparaat wordt met een stekker aangesloten op een stopcontact. Deze montage- en gebruikshandleiding beschrijft de ver-schillende typen apparaten: – Laaggeplaatste apparaten met extra druppelstopfunc-tie en drukstop DO05705, DO05755K, DO3170D5, DO3175D5 en DO05705CH – Hooggeplaatste apparaten DO05805, DO05855, DO3185D5 en DO05805CH

Montagevoorbereiding ■ Sluit voorafgaande aan de montage de watertoevoer af. Steek de stekker n i e t in het stopcontact. ■ Verwijder de montagebeugel van het apparaat en breek de borgringen af (A). ■ Zet de kabel op de achterzijde van het apparaat vast, afhankelijk van de gewenste lengte (B). Muurmontage II. Laaggeplaatste apparaten DO05705, DO05755K, DO3170D5, DO3175D5 en DO05705CH ■ Richt het apparaat op de muur uit en teken op de drie inkepingen (boven, links en rechts op het apparaat) de markeringen af (A). ■ Verbind de markeringen met behulp van de waterpas tot een lijnenkruis met elkaar (B1 en B2). ■ Plaats de montagebeugel tegen de inkerving boven op het snijpunt van de getekende lijnen en teken de gaten af (C). ■ Boor de gaten en breng de pluggen aan (D1). ■ Bevestig de montagebeugel (inkerving boven) met de schroeven op de muur (D2). ■ Hang het apparaat in de montagebeugel (D3). Apparaat vervangenBij het vervangen van een oude Siemens-boiler door dit nieu-we apparaat kunnen de bestaande schroefgaten met plug-gen worden gebruikt. Er moet echter aan worden gedacht dat het nieuwe apparaat ongeveer 2 cm hoger is. Als de bovenzijde van het nieuwe apparaat gelijk moet zijn met die van het oude (E1): ■ Monteer de nieuwe montagebeugel met de inkeping op de muur.Als de onderzijde van het nieuwe apparaat gelijk moet zijn met die van het oude (E2): ■ Draai de nieuwe montagebeugel om en bevestig hem met de inkeping naar beneden gericht op de muur. III. Hooggeplaatste apparaten DO05805, DO05855, DO3185D5 en DO05805CH ■ Lijn het apparaat op de muur uit en teken op de drie inke-pingen (boven, links en rechts van de eenheid) de marke-ringen af (F). ■ Verbind de markeringen met behulp van de waterpas tot een lijnenkruis met elkaar (G1 en G2). ■ Plaats de montagebeugel tegen de inkerving boven op het snijpunt van de getekende lijnen en teken de gaten af (H). ■ Boor de gaten en breng de pluggen aan (I1). ■ Bevestig de montagebeugel (inkerving boven) met de schroeven op de muur (I2). Apparaat vervangenBij het vervangen van een oude Siemens-boiler door dit nieuwe apparaat kunnen de bestaande schroefgaten met pluggen worden gebruikt. Er moet echter aan worden ge-dacht dat het nieuwe apparaat ongeveer 2 cm hoger is. ■ Draai de nieuwe montagebeugel om en bevestig hem met de inkeping naar beneden gericht op de muur (J).30

Wateraansluiting ■ Let op! De aanwezige kraan mag niet verkalkt zijn. ■ Vet de schroefdraden niet in! Info: bij de klantenservice is een vervanging voor bescha- digde schroefdraadaansluitingen verkrijgbaar. IV. Laaggeplaatste apparaten DO05705, DO05755K, DO3170D5, DO3175D5 en DO05705CH ■ Monteer indien nodig de kranenset (A1 en A2). ■ Breng de pakking aan (B1). ■ Let op de rechte plaatsing van de aansluitleidingen in de aansluitstukken. ■ Zet de wartelmoer (B2) recht op schroefdraad en draai deze met de hand vast. ■ Draai de schroefverbindingen vast (C). Houd de schroef- aansluitingen op de boiler met een schroefsleutel tegen. ■ Draai de schroefverbindingen na een paar verwarmings- cycli opnieuw vast.

Hooggeplaatste apparaten DO05805, DO05855, DO3185D5 en DO05805CH ■ Monteer indien nodig de kranenset (D1 tot D3). ■ Breng de aansluitleidingen naar de mengkraan samen met de pakking aan (E). Let op de rechte plaatsing van de aansluitleidingen in de aansluitstukken. ■ Plaats de pakkingen op de verbindingsleiding (F1). ■ Hang het apparaat op (G). ■ Zet de wartelmoer (F2) recht op schroefdraad en draai deze met de hand vast. ■ Draai de schroefverbindingen vast (H1 en H2). Houd de schroefaansluitingen op de boiler met een schroefsleutel tegen (H1). Eerste ingebruikname Elektrische aansluiting ■ Belangrijk: steek de stekker nog niet in het stopcontact! ■ Vul het apparaat helemaal met water, het water moet uit de kraan lopen. ■ Steek de stekker er weer in. Opmerking: bij een niet met water gevulde apparaat rea- geert de inschakelbare veiligheidstemperatuurbegrenzer! Controleer het verwarmingsproces ■ Draai de draaiknop op „III” (ca. 85 °C). ■ Houd het opwarmen in de gaten totdat het controlelamp- je na ongeveer 12 ‒ 18 minuten dooft. ■ Controleer de temperatuur. ■ Let op: heeft de veiligheidstemperatuur de kleine boiler uitgeschakeld, trek dan de stekker uit het stopcontact, open de warmwaterkraan en laat ongeveer 4 liter water doorstromen, steek vervolgens de stekker weer in het stopcontact. Het apparaat is nu weer klaar voor gebruik. Watertemperatuur begrenzen De uitlaattemperatuur van de kleine boiler kan mecha- nisch worden begrensd tot stand „I” (ca. 38 °C) of stand „e” (ca. 60 °C) (zie „Bediening” op pagina 32). Energie besparen ■ Om energie te besparen, zet u de draaiknop op „e”. ■ Overhandig de gebruiker de montage- en gebruikshand- leiding en geef uitleg bij het apparaat.31

Jaarlijks energieverbruik [kWh] 477 484 481 484 Dagelijks stroomverbruik [kWh] 2,260 2,340 2,310 2,340 Geluidsniveau [dB] 15 15 15 15 Warmwaterbereiding- energie-efficiëntie [%] 37,8 36,8 37,2 36,832

Gebruikshandleiding ■ Lees voordat u het apparaat gaat gebruiken, deze in-structies zorgvuldig door en neem ze in acht! ■ Belangrijk: stel het apparaat nooit aan vorst bloot! Kans op elektrische schok!Trek in geval van een storing onmiddellijk de stek-ker eruit!Sluit bij een lek aan het apparaat onmiddellijk de koudwatertoevoer af.Lees a.u.b. de uitvoerige veiligheidsinstructies aan het begin van deze handleiding en volg ze op! VI. Bediening De kleine boiler verwarmt en slaat drinkwater op tot ca. 85 °C. Watertemperatuur instellen ■ Stel de gewenste uitlaattemperatuur met de draaiknop traploos in van 35 °C tot 85 °C. of: ■ Stel de gewenste temperatuur vast in (A): ❄ VorstbeschermingI ca. 38 °C (lichte ruststand)e Energie besparen ca. 60 °C (lichte ruststand)III Heet water ca. 85 °CBij het verwarmen brandt het controlelampje.Bij hooggeplaatste apparaten drupt wat expansiewater uit de uitlaat. Bij hoge temperaturen verkalkt het apparaat sneller.Tip: Als u het apparaat economisch wilt gebruiken en verkal-king tegengaan, zet u de draaiknop op „e”.Opmerking: als het apparaat gedurende lange periodes niet is gebruikt, bijvoorbeeld tijdens de vakantie, laat het water dan even opwarmen op stand „III”. Watertemperatuur begrenzen Begrens de uitlooptemperatuur om brandwonden door heet water te voorkomen: ■ Zet de draaiknop op „●”. ■ Klap het klepje van de draaiknop open. ■ Kies tussen „I” = ca. 38 °C (B1) oder „e” = ca. 60 °C (B2). ■ Sluit het klepje weer. Uitschakelen Zet de draaiknop op „●” (A). De verwarming is uitgeschakeld. Alleen laaggeplaatste apparaten DO05705, DO05755K, DO3170D5, DO3175D5 en DO05705CH DruppelstopDe druppelstopfunctie voorkomt dat tijdens het verwarmen expansiewater uit de kraan druppelt. Wanneer water wordt verwarmd, komen de daarin opgeloste gassen (lucht) vrij. Afhankelijk van de hoeveelheid vrijkomende gassen kan daarom – als een hoge temperatuur is ingesteld – restwater uit de kraanuitlaat worden gedrukt. DrukstopHet apparaat heeft een drukuitschakeling. De drukuitschake-ling geeft aan wanneer de mengkraan verkalkt is (weinig of geen doorstroming). Vanaf een waterdruk boven de 0,25 MPa (2,5 bar) herkent hij ook of een apparaat bij de eerste montage aan de watertoevoerzijde verkeerd is geïn-stalleerd. De drukuitschakeling blokkeert de watertoevoer automatisch en voorkomt dat de boiler springt.Heeft de drukstop gereageerd, dan verschijnt bovenaan op het apparaat een rode pen (C1). ■ U moet deze storing opheffen (zie hoofdstuk „Wat te doen bij een storing?”). ■ Pas na het opheffen van de storing kan de rode pen weer gemakkelijk worden ingedrukt (C2). De watertoevoer is weer vrij. ■ Neem bij herhaald reageren contact op met de klantenservice.Belangrijk: blokkeer de baan van de pen (C1) niet met voorwerpen. Reiniging Gebruik geen schuurmiddelen of bijtende schoonmaak middelen.Gebruik geen stoomreiniger. ■ Neem de buitenkant van het apparaat af met een mild schoonmaakmiddel. ■ Reinig de straalregelaar van vuil- en kalkafzettingen. Ontkalken ■ Ontkalk de uitloopbuis met in de handel verkrijgbare ontkalkers of azijn. ■ Neem bij ontkalkers de waarschuwingen van de fabrikant in acht.Wanneer bij een volledig geopende kraan het water er bedui-dend langzamer uit loopt, laat dan de kleine boiler en kraan door een vakman ontkalken. Anders kan de drukstop door een te hoge druk reageren. Onderhoud Om gevaren te voorkomen, mogen de volgende reparaties en onderhoud alleen worden uitgevoerd door een door ons erkende klantenservice. ■ Koppel het apparaat bij alle werkzaamheden los van het elektriciteitsnet en sluit de watertoevoer af. Elektrische toevoerkabel vervangen Bij zichtbare schade aan de elektrische bedrading: ■ Schakel het apparaat uit, trek de stekker uit het stopcon- tact en stel de klantenservice op de hoogte.

Inlaatfilter reinigen Bij te geringe doorstroming van het water en ontkalkte zeef in de kraan: ■ Neem contact op met de klantenservice op laat het inlaat-filter (D) reinigen.33

Wat te doen bij een storing? Als uw apparaat niet naar behoren werkt, ligt dit vaak aan een kleinigheid. Controleer of u met de volgende aanwijzingen de storing zelf kunt verhelpen. U vermijdt daardoor de kosten voor onnodig gebruik van de klantenservice. ■ Koppel het apparaat bij alle werkzaamheden los van het elektriciteitsnet en sluit de watertoevoer af. Storing Oorzaak Oplossing Wie Het apparaat start (verwarmt) niet, er stroomt alleen maar koud water De zekering in de zekeringkast is omgeklapt. Controleer de zekering in de zekeringkast. Klant De stekker zit niet in het stopcontact. Steek de stekker er weer in. Klant De veiligheidstemperatuurbegren- zer heeft gereageerd. Trek de stekker uit het stopcontact, open de warmwaterkraan en laat ongeveer 4 liter water doorstro- men. Steek de stekker er weer in. Klant Te geringe doorstroming van het water De zeef in de waterkraan is verstopt. Verwijder de zeef en maak hem schoon of ontkalk hem. Klant Het filter in de koudwatertoevoer is geblokkeerd. Verwijder het inlaatfilter, maak het schoon en installeer het opnieuw. Spoel het apparaat door. Herhaal indien nodig deze proce- dure totdat er geen deeltjes meer in de zeef zitten. Vakman De waterafvoer of de kraan is verkalkt. Ontkalk de kraan of installeer een nieuwe kraan. Vakman De kraan druppelt tijdens het op- warmen ondanks de druppelstop. Frequent, kortstondige tap- pen of tappen bij een lage watersdoorstroming. Langer tappen, waterdoorstroming verhogen. Klant De druppelstopfunctie is defect. Vervang het apparaat. Vakman De drukstop heeft gereageerd, er stroomt geen water meer. Het apparaat is foutief aangesloten op de wateraansluiting. Sluit het apparaat goed aan, druk op de rode pen van de drukstop. Vakman De kraan is verkalkt. Ontkalk de kraan, druk op de rode pen van de drukstop. Klant De warmwateraansluiting is verstopt. Reinig de warmwateraansluiting, vervang de aansluiting indien no- dig. Druk vervolgens op de rode pen van de drukstop. Vakman Neem contact op met de klantenservice als de storing niet kon worden verholpen. Klantenservice Wanneer u de hulp van de klantenservice inroept, dient u het E-nr. en FD-nr. van uw apparaat op te geven. Deze num- mers vindt in de buurt van de twee wateraansluitingen van de boiler. Afvoer van afval Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment – WEEE). De richtlijn geeft het kader aan voor de in de EU gel- dige terugneming en verwerking van oude apparaten. Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering. Garantievoorwaarden Op dit apparaat zijn de door onze landelijke dealer afgege- ven garantievoorwaarden van toepassing van het land waar het apparaat is aangeschaft. U kunt de garantievoorwaarden op elk moment opvragen via de speciaalzaak waar u het ap- paraat hebt aangeschaft, of rechtstreeks bij onze landelijke dealer. Bovendien zijn de garantievoorwaarden ook te vin- den op het internet op het aangegeven webadres. Om aan- spraak te kunnen maken op de garantie, dient in elk geval het bewijs van aankoop te worden overlegd. Wijzigingen voorbehouden.3410/13BSH Hausgeräte GmbH Carl-Wery-Straße 34 81739 München, GERMANY www.siemens-homeappliances.com 9001071774
