Caractéristiques techniques	Cuisinière Ariston Thermo KBM 6004 IX, 4 foyers gaz, four électrique multifonction, classe énergétique A.
Dimensions	Largeur : 60 cm, Profondeur : 60 cm, Hauteur : 85 cm.
Capacité du four	Capacité de 65 litres.
Type de cuisson	Cuisson à gaz pour les foyers, cuisson électrique pour le four.
Utilisation	Idéale pour la cuisson de plats variés, avec des fonctions telles que la chaleur tournante et le grill.
Entretien et nettoyage	Nettoyage facile grâce à la surface en inox et aux grilles amovibles.
Sécurité	Système de sécurité pour les foyers gaz, avec coupure automatique en cas d'extinction de la flamme.
Informations générales	Poids : 50 kg, garantie de 2 ans, disponible en inox.

FOIRE AUX QUESTIONS - KBM 6004 IX Ariston Thermo

Comment allumer la cuisinière Ariston Thermo KBM 6004 IX ?

Pour allumer la cuisinière, tournez le bouton de commande correspondant à la zone de cuisson souhaitée sur la position 'ON' et appuyez sur le bouton d'allumage. Assurez-vous que le gaz est ouvert si vous utilisez une plaque à gaz.

Que faire si la zone de cuisson ne chauffe pas ?

Vérifiez que la cuisinière est correctement branchée et que le gaz est ouvert. Assurez-vous également que le bouton de commande est bien réglé sur une température adéquate.

Comment nettoyer la surface de la cuisinière ?

Utilisez un chiffon doux et un produit de nettoyage non abrasif. Évitez les éponges rugueuses qui pourraient rayer la surface.

La cuisinière émet une odeur de gaz, que faire ?

Éteignez immédiatement la cuisinière et ouvrez les fenêtres pour aérer la pièce. Ne tentez pas de l'allumer à nouveau et contactez un professionnel pour inspecter la cuisinière.

Comment régler la température du four ?

Utilisez le bouton de commande du four pour sélectionner la température souhaitée. Le témoin lumineux s'allumera jusqu'à ce que la température réglée soit atteinte.

Que faire si le four ne fonctionne pas ?

Vérifiez que le four est correctement alimenté en électricité ou en gaz. Assurez-vous que le bouton de commande est réglé sur 'ON'. Si le problème persiste, contactez un service technique.

La cuisinière fait des bruits étranges, que dois-je faire ?

Des bruits peuvent indiquer un problème. Vérifiez que rien ne bloque les zones de cuisson ou le four. Si le bruit persiste, il est conseillé de faire vérifier la cuisinière par un professionnel.

Comment programmer la minuterie de la cuisinière ?

Utilisez le bouton de minuterie pour régler le temps désiré. Le signal sonore se déclenchera à la fin du temps programmé.

Y a-t-il un mode de sécurité pour les enfants sur cette cuisinière ?

Oui, l'Ariston Thermo KBM 6004 IX dispose d'un système de sécurité qui empêche l'utilisation non autorisée. Consultez le manuel pour obtenir des instructions sur l'activation de cette fonction.

Où puis-je trouver le manuel d'utilisation de la cuisinière ?

Vous pouvez télécharger le manuel d'utilisation sur le site officiel d'Ariston Thermo ou contacter le service client pour en obtenir une copie.

MODE D'EMPLOI KBM 6004 IX Ariston Thermo

Conseils et recommandations

• Cet appareil a été conçu pour une utilisation non professionnelle, à l'intérieur d'une habitation.
• Avant d'utiliser cet appareil, lisez attentivement la notice car elle contient des instructions très importantes concernant la sécurité d'installation, d'usage et d'entretien. Conservez soigneusement ce livret pour toute consultation ultérieure.
• Après avoir déballé l'appareil, vérifiez s'il est intact. En cas de doute, avant d'utiliser l'appareil, consultez une personne qualifiée.
• Les éléments de l'emballage (sachets plastique, polystyrène expansé, clous, etc..) ne doivent pas être laissés à la portée des enfants car ils pourraient être dangereux.
• L'installation doit être effectuée conformément aux instructions du fabricant par un technicien qualifié.
• Le fabricant décline toute responsabilité en cas de dommages provoqués à des personnes, à des animaux ou à des biens du fait de l'installation incorrecte de l'appareil.
• La sécurité électrique de cet appareil n'est assurée que si ce dernier est correctement raccordé à l'installation de mise à la terre, conformément aux normes sur la sécurité électrique. Il est indispensable de vérifier que cette condition fondamentale de sécurité soit bien remplie. En cas de doute, il faut s'adresser à une personne qualifiée pour un contrôle minutieux de l'installation électrique.
• Le fabricant ne peut en aucun cas être considéré responsable des dommages pouvant survenir si l'installation de mise à la terre fait défaut.
• Avant de connecter l'appareil, vérifiez si les caractéristiques techniques figurant sur la plaquette correspondent bien aux caractéristiques de l'installation électrique.
• Vérifiez si la charge électrique de l'installation et des prises de courant est apte à supporter la puissance max. de l'appareil figurant sur la plaquette. En cas de doute, adressez-vous à une personne qualifiée.
• Cet appareil doit être destiné à l'usage pour lequel il a été conçu. Toute autre utilisation (comme par exemple le chauffage d'une pièce) est impropre et, en tant que telle, dangereuse.
• Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

- L'usage de tout appareil électrique implique le respect de certaines règles fondamentales. A savoir:

• ne jamais toucher l'appareil avec les mains mouillées ou humides,
• ne jamais utiliser l'appareil pieds nus,
• ne jamais utiliser de rallonges,
• ne jamais tirer sur le cordon d'alimentation ou l'appareil pour débrancher la fiche de la prise de courant,
• ne pas exposer l'appareil aux agents atmosphériques (pluie, soleil, etc.),

• ne pas laisser utiliser l'appareil, sans surveillance, par des enfants ou des personnes incapables de le faire.

• Avant toute opération de nettoyage ou d'entretien, déconnectez l'appareil en débranchant la fiche ou en éteignant l'interrupteur de l'installation électrique.

• En cas de félure sur la surface du verre, coupez immédiatement l'alimentation électrique. Pour la réparation, adressez vous exclusivement à un centre de Service Après-Vente agréé et demandez des pièces de rechange d'origine. Le non-respect de ce qui précède peut compromettre la sécurité de l'appareil.
• Si vous décidez de ne plus utiliser l'appareil, il est recommandé de le rendre inopérant en coupant le cordon d'alimentation, après l'avoir débranché de la prise de courant. Nous recommandons vivement de neutraliser les parties de l'appareil susceptibles de représenter un danger, surtout vis à vis des enfants qui pourraient s'en servir pour jouer.
• La table vitrocéramique résiste aux chocs thermiques et mécaniques. Cependant, elle peut se briser sous l'effet d'un choc provoqué par un objet pointu, tel qu'un outil par exemple. Dans ce cas, coupez immédiatement l'alimentation et contactez un centre de Service Après-Vente agréé pour la réparation.
• N'oubliez pas que la zone de chauffe reste chaude pendant au moins une demi-heure après l'avoir éteinte; veillez à ne pas poser par mégarde des récipients ou des objets sur la zone encore chaude.
• N'allumez pas les zones de chauffe si des feuilles d'aluminium ou des objets en matière plastique sont posés sur la table de cuisson.
• Ne vous approchez pas des zones de chauffe lorsqu'elles sont chaudes.
• Si vous utilisez de petits électroménagers près du plan de cuisson, veillez à ce que le cordon d'alimentation ne touche les parties chaudes.
• Faites attention à ce que les poignées des casseroles soient toujours tournées vers l'intérieur de la table de cuisson pour éviter de les heurter accidentellement.

Première utilisation : la colle utilisée pour les joints laisse des traces grasses sur le verre. Nous vous conseillons de les éliminer avant d'utiliser l'appareil, à l'aide d'un produit d'entretien non abrasif. Pendant les premières heures d'utilisation, une odeur de caoutchouc se dégage de l'appareil mais elle disparaît rapidement.

Installation et fixation

Les instructions qui suivent sont destinées à l'installateur qualifié pour l'aider à effectuer les opérations d'installation, de réglage et d'entretien technique le plus correctement possible et dans le respect des normes en vigueur.

Important : avant toute opération, débranchez la table de cuisson.

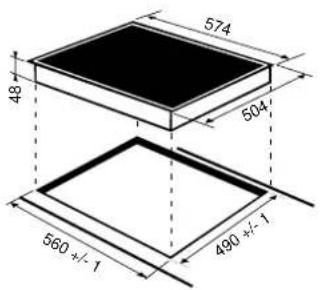

Installation

• La table de cuisson s'encastre dans le plan de travail par simple découpage.
• Le matériau du plan de travail doit résister à une température d'environ 100°C.
• La table de cuisson doit être positionnée à minimum 40 mm (puor le mod. KBM 6001H - KBM 6011 DH La table de cuisson doit être positionnée à minimum 55 mm) de distance par rapport au mur arrière ou à toute autre surface verticale, pour permettre une bonne aération et pour éviter la surchauffe des surfaces autour de l'appareil.
• Si vous souhaitez installer la table au dessus d'un four, celui-ci doit être équipé d'une ventilation forcée de refroidissement.
• Evitez d'installer la table au dessus d'un lavevaisselle ou prévoyez une séparation étanche entre les deux appareils.

574 48 504 560 +/- 1 490 +/- 1

Distance à respecter entre la cuve et le meuble

Fixation

Trés important : Il est impératif d'assurer l'encastrement de la table vitrocérame sur une surface d'appui parfaitement plane. Les déformations provoquées par une mauvaise fixation risquent d'altérer les caractéristiques du plan de cuisson ainsi que ses performances.

Les ressorts de fixation sont vissés par des vis (voir dessin).

Il est impératif de laisser ces vis accessibles.

Insérez la table de cuisson dans le trou d'encastrement en appuyant bien tout autour du cadre pour que la table adhère parfaitement au plan de cuisson.

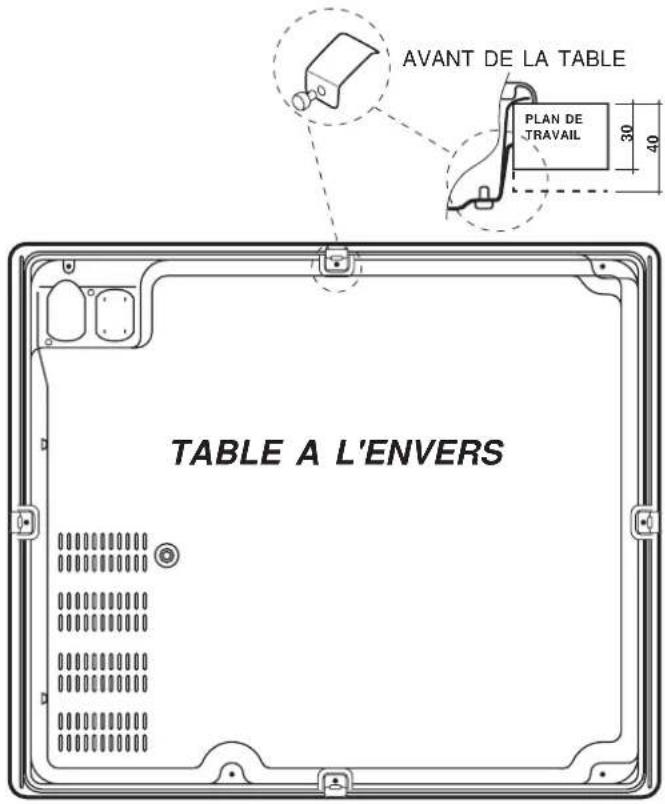

MONTAGE DES RESSORTS DE FOND

AVANT DE LA TABLE PLAN DE TRAVAIL 30 40 TABLE A L'ENVERS

Caractéristiques techniques

Raccordement électrique

• La sécurité électrique de cet appareil n'est assurée que si ce dernier est correctement raccordé à l'installation de mise à la terre, conformément aux normes sur la sécurité électrique. Il est indispensable de vérifier que cette condition fondamentale de sécurité soit bien remplie. En cas de doute, il faut s'adresser à une personne qualifiée pour un contrôle minutieux de l'installation électrique.
• Le fabricant ne peut en aucun cas être considéré responsable des dommages pouvant survenir si l'installation de mise à la terre fait défaut.
• Avant de connecter l'appareil, vérifiez si les caractéristiques techniques figurant sur la plaquette correspondent bien aux caractéristiques de l'installation électrique.
• Vérifiez si la charge électrique de l'installation et des prises de courant est apte à supporter la puissance maximale de l'appareil figurant sur la plaquette. En cas de doute, adressez-vous à une personne qualifiée.

Avant toute intervention, déconnectez l'appareil.

Vous devez raccorder votre table à l'installation de deux façons:

• par l'intermédiaire d'un boîtier de connexion: si l'appareil est raccordé en fixe, il faut prévoir un interrupteur omnipolaire, accessible en cas de nécessité, avec une distance d'ouverture entre les contacts supérieure ou égale à 3 mm.
• au moyen d'une prise de courant homologuée dans le pays où est installé l'appareil. Elle doit être accessible en cas de nécessité, ne pas utiliser d'adaptateur ou de prise multiple, ni de rallonge.

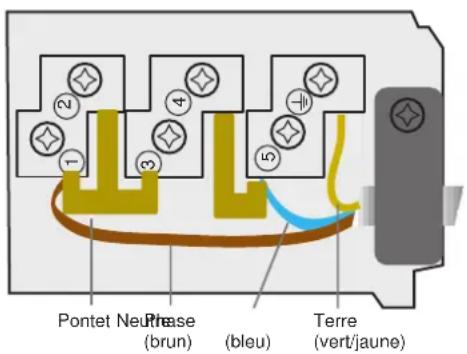

Important

Apres raccordement au câble souple, resserrer toutes les vis du bornier de raccordement. Veillez à installer les pontets en fonction du type de réseau comme indiqué dans le tableau.

Exemple: ligne 1 du tableau

Pontet Neur Phase (brun) (bleu) Terre (vert/jaune)

Branchements électriques	Tension Frequency	Fusibles Sections
	FR-AT-BE-DE-GP-ES-IE-IL-IS-IT-LU-RE-FI-GB-GR-PT--SE-MA-NZ230V-1+N~50 Hz	25 A*2,5 mm2
	FR-BE-NO230V-2~50/60 Hz	25 A*2,5 mm2
	FR-BE-CH-DE-AT-ES-IL-IT-NZ-PT-MA- LU-SE-IS-NL400V2-N~50 Hz	16 A*1,5 mm2
	FR-BE-NO230V3~50 Hz	16 A*1,5 mm2
	FR-AT-BE-DE-ES-IL-IS-IT-LU-PT-SE-MA-NZ-CH-DK-NL400V3+N~50 Hz	16 A*1,5 mm2
	NL230V2+2-N~50 Hz	16 A*1,5 mm2
	CY-AU-NZ-KW-MT240V-1+N~50 Hz	25 A*2,5 mm2
* Application du coefficient de simultanéité suivant norme CEI 60335-2-6

* Application du coefficient de simultanéité suivant norme CEI 60335-2-6

En cas de mauvais raccordement:

• si votre appareil ne fonctionne pas,
• si les foyers droits sont inaccessibles et les afficheurs de puissance clignotent,
• vérifiez la position des fils dans le bornier,
  • vérifiez le serrage des vis,
  • vérifiez la mise en place des pontets.

CE

Cet appareil est conforme aux Directives Communautaires suivantes:

• 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives;
• 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives;
• 93/68/CEE du 22/07/93 et modifications successives.

Attention: Si l'on installe la table de cuisson au dessus d'un four encastré, le branchement électrique de la table et celui du four doivent être faits séparément pour des raisons de sécurité et pour simplifier les opérations servant à extraire le four si besoin est.

Description des foyers

TABLES KBM 6014 D KBM 6004 KBM 6011 DH
Foyers	Puissance (en W)	Diametré (en mm)	Puissance (en W)	Diametré (en mm)	Puissance (en W)	Diametré (en mm)
Arrière gauche (ARG)	RD 750/2300 2	10 R 2300 2	10 H 2400 210
Avant gauche (AVG)	R 1200 140	R 1200 140	R 1200 140
Arrière droit (ARD)	R 1400 160	R 1400 160	R 1400 160
Avant droit (AVD)	R 1800 180	R 1800 180	H 700/1700 180
Puissance totale 6700 6700 6700
	H = halogène, R = radiant simple, RD = radiant double

TABLES KBM 6001 H
Foyers	Puissance (en W)	Diametré (en mm)
Arrière gauche (ARG)	H 2400	210
Avant gauche (AVG)	R 1200	140
Arrière droit (ARD)	R 1400	160
Avant droit (AVD)	R 1800	180
Puissance totale	6800
	H = halogène, R = radiant simple, RD = radiant double

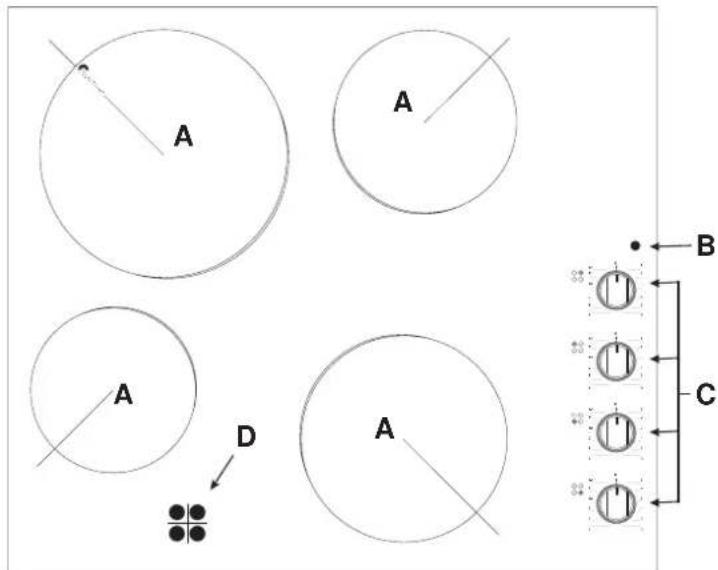

Description de la table de cuisson

Zones de chauffe A Voyant de fonctionnement B Manettes de commande C Voyant chaleur résiduelle D

Les différentes fonctions de la table

Description des éléments chauffants

Les éléments radiants sont formés par des résistances circulaires. Après allumage, ils deviennent rouges après quelques dizaines de secondes.

Les éléments halogènes mixtes: La table utilise des éléments composés par deux lampes halogènes et une résistance circulaire. Grâce à cette combinaison, on obtient une distribution optimale de la température sur toute la surface de la zone de chauffe, sans renoncer aux nombreux avantages des lampes halogènes. Les lampes halogènes ont comme caractéristique principale l'émission instantanée d'une grande quantité de lumière et de chaleur, ce qui entraîne:

- une montée rapide de température tout à fait semblable à celle d'un brûleur à gaz

- une extinction tout aussi rapide.

Leur emploi est extrêmement simple, absolument analogue à celui des autres éléments chauffants.

Rapportez-vous au tableau 1.

Tableau 1

Pos	Réglage des zones de cuisson
0	é t e i n t
1	pour faire fondre le beurre' le chocolat
2	pour réchauffer les liquides
3
4	pour crèmes et sauces
5
6	pot au feu - blanquette - entremets
7
8	pâtes - riz
9
10	steack - poisson - omelette
11
12	friture

12 friture

Les manettes de commande

Chaque zone de chauffe est dotée d'une manette pour le réglage constant de la température (1 = position mini, 12 = position maxi). Le tableau 1 ci-après illustre la correspondance entre les positions indiquées sur la manette et l'usage conseillé pour chaque zone de cuisson.

Le voyant de fonctionnement (B)

Le voyant s'allume lorsque l'une des zones de chauffe est en marche.

Le voyant chaleur résiduelle (D)

fi signale qu'une ou plusieurs zones de chauffe ont une température supérieure à 60°C et ce même après extinction de ces dernières. Certains modèles sont équipés de 4 voyants chaleur résiduelle, un pour chaque zone de chauffe.

Maintenance et entretien

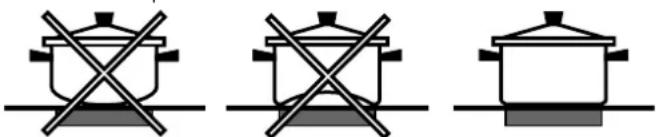

Conseils pour l'utilisation de votre appareil

Pour obtenir les meilleures performances de votre table de cuisson, il est important de suivre certaines règles fondamentales pendant la cuisson et pendant la préparation des aliments.

- Utilisez des casseroles à fond plat pour qu'elles adhèrent parfaitement à la zone de chauffe

- Utilisez toujours des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée.

• Veillez à ce que la base des casseroles soit toujours bien sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles.
• Evitez d'utiliser les casseroles que vous utilisez sur les brûleurs à gaz. La concentration de la chaleur sur les brûleurs à gaz peut déformer le fond de la casserole, par conséquent vous n'obtiendrez jamais le résultat voulu en l'utilisateur sur la table de cuisson en vitrocéramique.
• Ne laissez jamais une zone de cuisson allumée sans casserole dessus parce que dans ce cas, le niveau maximum de chaleur est atteint très rapidement et l'on risque d'endommager les éléments chauffants.
• La table vitrocéramique résiste aux chocs mécaniques et thermiques. Cependant, elle peut se briser sous l'effet d'un choc provoqué par un objet pointu. Dans ce cas, coupez immédiatement l'alimentation et contactez un centre de Service Après-Vente agréé pour la réparation.

Gardez toujours propre votre table de cuisson. Avant de procéder à son entretien, vérifiez si les zones de chauffes sont bien éteintes et absolument froides.

Cadre en acier inox (sur certains modèles seulement)

L'acier inox peut se tâcher sous l'effet d'une eau très calcaire qui resterait longtemps au contact de ce dernier ou bien sous l'effet de détergents très agressifs (contenant du phosphore). Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préférable d'éliminer rapidement tout débordement d'eau s'il y a lieu.

Entretien de la table de cuisson

Le verre vitrocéramique utilisé pour la partie chauffante est lisse et sans pores et résistant aux chocs thermiques ainsi qu'aux chocs mécaniques dans des conditions normales d'utilisation. Pour lui conserver toutes ses propriétés, nous vous conseillons de l'entretenir de la façon suivante:

• pour un entretien courant, il suffit de passer une éponge humide, de sécher avec un essuie-tout en papier.
• Si la table est sale, frottez avec un produit d'entretien adapté au verre vitrocéramique, rincez et essuyez.
• les salissures en relief s'enlèvent à l'aide d'un grattoir. Opérez dès que possible, ne pas attendre que l'appareil soit refroidi afin d'éviter une incrustation des salissures. L'utilisation d'une éponge en fil d'acier inoxydable - spécifique pour verre vitrocéramique - imprégnée d'eau savonneuse donne d'excellents résultats.
• Quand la table est propre, vous pouvez utiliser un produit d'entretien et de protection: celui-ci laisse un film invisible qui protège la surface lors d'éventuels débordements. Opérez de préférence quand l'appareil est tiède ou froid.
• Prenez soin de toujours bien rincer à l'eau claire et de sécher la table: les résidus des produits peuvent s'incruster lors d'une prochaine cuisson.

Recommendations

• Ne jamais utiliser des détergents abrasifs ou corrosifs, tels que les bombes aérosols pour grilloir et fours, les détacheurs et dérouilleurs, les poudres à récurer et éponges à surface abrasive: même doux, ils provoquent des rayures ineffaçables.
• Il est recommandé de tenir à l'écart du plan de cuisson tout ce qui est susceptible de fondre, tels que les objets en matières plastiques, sucre ou produits à forte teneur en sucre. En cas de débordement sur le plan de cuisson, il est nécessaire de l'enlever immédiatement (pendant que la surface est encore chaude) avec un grattoir à lame de rasoir, afin d'éviter les dégradations de la surface.
• La table ne doit servir que pour la cuisson. Ne rien poser dessus en dehors de son utilisation. Ne pas utiliser la table comme plan de dépose (couvert, casserole, chiffon...), ni comme planche à découper.
• Les emballages en aluminium, le papier d'aluminium, les récipients en matière plastique ne doivent pas être placés sur les surfaces tièdes ou chaudes.
• N'utilisez jamais de nettoyeur vapeur ou à haute pression pour le nettoyage de votre appareil.
• Ne pas déposer d'objet métalliques (couteau, cuiller, couvercle,...) sur la table.
• Ne jamais chauffer de boîte de conserve fermée: elle risque d'éclater.

Les dégradations du plan de travail dues à une mauvaise utilisation ne sont pas couvertes par la garantie.
