MODE D'EMPLOI CD69150 CONSTRUCTA
fr Mode d'emploi et notice de montage

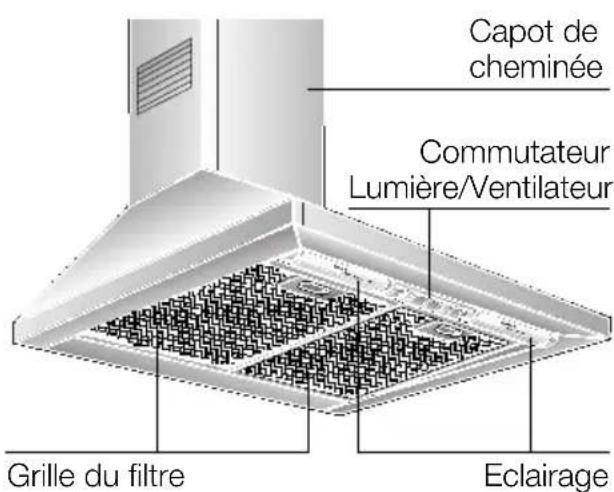

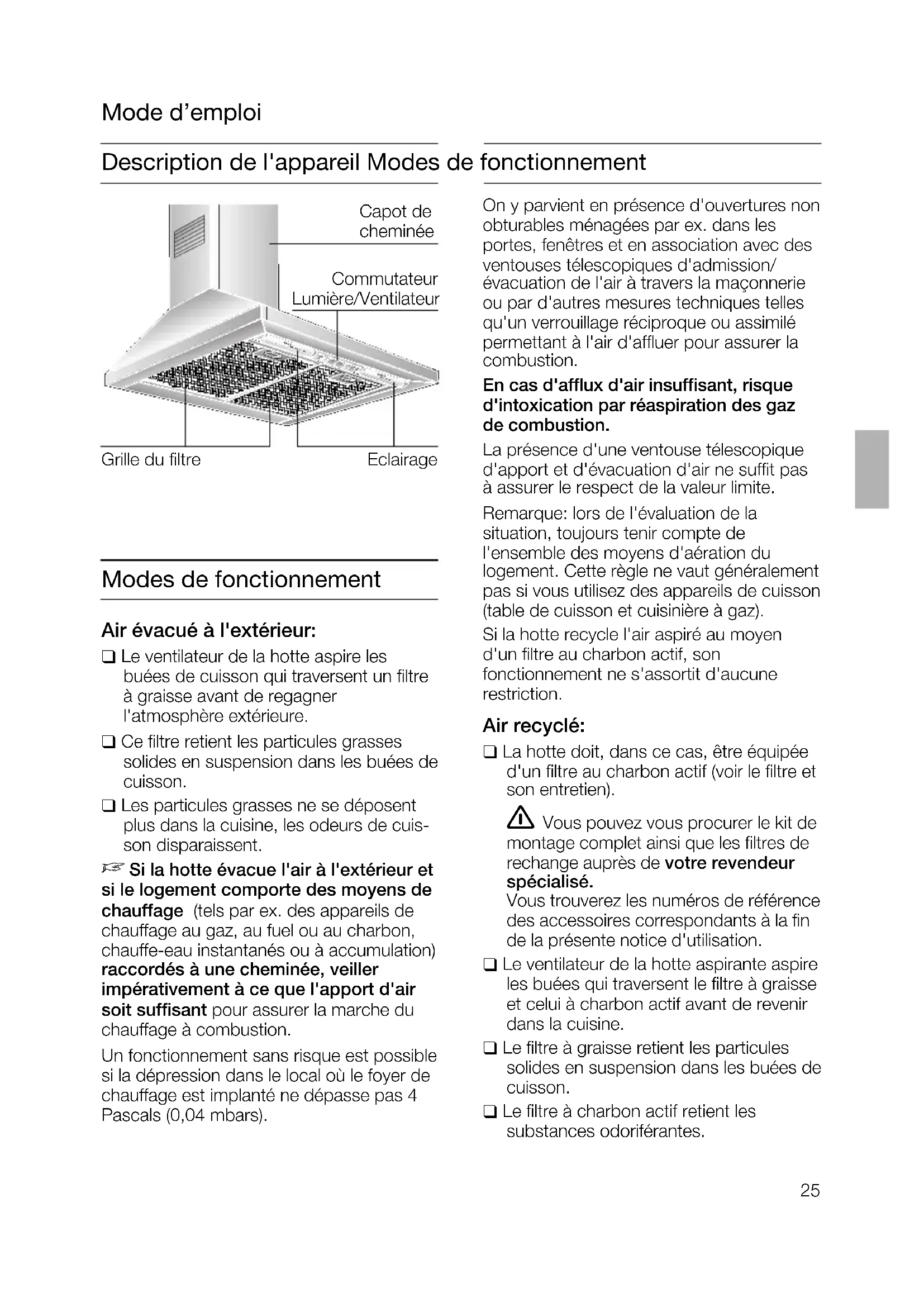

Description de l'appareil Modes de fonctionnement
Modes de fonctionnement
Air évacué à l'extérieur:
Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSÉ avant de regagner l'atmosphère extérieure.
Ce cadre retient les particules grasses solides en suspension dans les buées de cuisson.
Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.
Si la hotte evacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des-appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordes à une cheminee, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tener compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des apparèils de cuisson (table de cuisson et cusinière à gaz).
Si la hotte recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Air recycle:
La hotte doit, dans ce cas, etre equipee d'un filtre au charbon actif (voir le filtre et son entretien).
Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.
Voutrouverez les numeros de reference des accessoires correspondants à la fin de la presente notice d'utilisation.
Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtré àGRAISSÉ et celui à charbon actif avant de revenir dans la cuisine.
Le cadre àGRAISSERetientlesparticules solides en suspension dans les buées de cuisson.
Le filtré à charbon actif retient les substances odoriférantes.
Remarques importantes:
La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contérer des descriptions d'accessoires ne figurant pas dans votre apparéil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables. Les réparations ne doivent être effectuées que par un spécialiste.
Des réparations in expertes s'assortissant de risques considérables pour l'utilisateur.
Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriété de l'appareil.
Si I'appareil est endommagé, sa mise en service est proscrite.
Le branchement et la mise en service ne doit être effectués que par un spécialiste.
Eliminez les matériaux d'emballage conformément à la reglementation (voir la notice de montage).
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immédiatement les ampôules défectueuses pour empêcher une surcharge des ampôules restantes.
N'utilisez jamais la hotte aspirante sans filtrer àGRAisse.
Les graisses ou huiles surchauffées peuvent s'enflammer facilement.
Par conséquent, surveillance toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.
Ne flambeziauxumetsousla hotte. Les flammres risqueraient d'atteindrele filtreràgraisse etd'ymettrele feu.
L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).
Table de cuisson au gaz / Cuisinières à gaz
Utilisez toujours les foyers au gaz correctement.
Important:
Les flammes produites par les foyers au gaz doivent toujours etre recouvertes par la vaisselle de cuisson.
Dans le cas contraire, la hotte aspirante pourrait etre endommagée par la chaleur intense dégagée par les flammes nues du foyer.
Dérangements
Si vous avez des questions à poser ou en cas de dérangement, appepez s.v.p. le service après-vente.
(Voir la liste des agences du service après-venture).
Lors de votre appel, veuillez mentionner les numéroes suivants:
N°E
FD
Inscrivez les numérores correspondants de votre hotte dans le cadre ci-dessus.
Ces numérores se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtrer retiree.
Utilisation de la hotte aspirante
La méthode la plus efficace pour supprimer les buées de cuisson consiste à:
Enclencher la hotte aspirante en début de cuisson.
Eteindre la hotte aspirante
quelles seulement minutes après la fin de la cuisson.

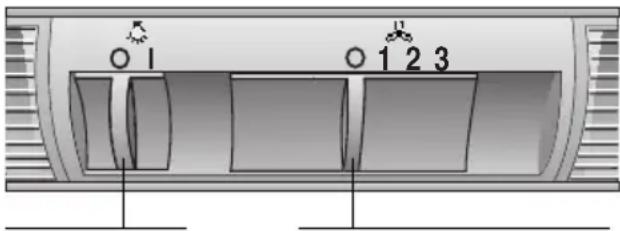

Eclairage Arrêt/Marche
Puisance d'aspiration
Enclenchement:
Poussez le commutateur croit à curseur jusqu'à la puissance d'aspiration désirée.
Coupure:
- Ramenez le commutateur doit à curseur sur la position 0.
Eclairage:
- Vous pouvez utiliser l'éclairage à tout moment, même quand le ventilateur est étéint.
Filtre et entretien
Filtres àGRAISSSE:
Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.
Ces nattes filtrantes sont en métal incombustible.
Attention:
Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gérer le bon fonctionnement de la hotte.
Important:
Prévenez tout risque d'incendie en nettoyant à temps les filtres àGRAISSÉ en métal. Ce risque est du à l'accumulation de chaleurpendant la friture ou le rotissage.
Nettoyage des filtres àGRAISSÉ en métal:
En fonctionnement normal (1 à 2 heures par jour), le contrôle doit être nettoyé au bout de 8 à 10 semaines.
- Ces litres sont nettoyables au lavevaisselle. Ils peuvent changer légèrement de couleur au lavage.
Le cadre doit reposer non serre dans le lave-vaisse. Il ne doit pas etre coincide.
Important:
Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement satures en matière grasse.
Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionné de produit à vaisselle.
Ensuite, Brossez les filtres, rincez-les bien puis laissez-les goutter.
Retrait et mise en place des filtres àGRAISSSE EN METAL:
- Poussez dans le sens de la flèche le cran situé contre chaque fille àGRAISSE puis abaissez les filtres.
- Nettoyer les filtres àGRAISE.
- Une fois nettoyés, remettez les filtres àGRAISSE en place.
Filtre à charbon actif:
Ce filtré sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.
Mise en place du filtré:
- Retirez d'abord les filtres àGRAisse (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal).
- Des côts croit et gauche du moteur de ventilateur, installez un filtre à charbon actif puis tournez-le jusqu'à ce qu'il encrante à fond.
- Incorporperez les filtres à graissse (voir la section intitulée "Retrait et mise en place des filtres à graissse metalliques").
Démontage:
Le démontage a lieu dans l'ordre chronologique inverse.
Changement des filtres à charbon actif:
Hotte fonctionnant normalement (1 à 2 heures par jour), il faudra changer les filtres à charbon actif environ 1 fois par an.
- Les filtres à charbon actif sont en vente dans le commerce spécialisé (voir les accessoires en option).
N'utilisez que des filtres d'origine.
Vous garantissez ainsi un fonctionnement optimal à la hotte.
Elimination des filtrés à charbon actifs usés:
Les filtrés à charbon actif ne contiennent pas de substances nocives. Vous pouvez par ex. les jeter à la poubelle des déchets résiduels.
Nettoyage et entretien
Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.
Lors du nettoyage des filtres àGRAISSÉ, nettoyez laGRAISSÉ qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.
Pour la nettoyer, utilisez de l'eau chaude additionné de produit à vaisselle ou un liquide non agressif à laver les fenêtres.
Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
N'utilisez pas de produits récurants ni d'éponges à dos abrasif.
Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaitre.
Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de flamme rue.
Veuillez ne nettoyer le commutateur à curseur qu'au moyen d'un chiffon doux et humide (contenant un peu d'eau additionnée de produit à vaisselle). Pour nettoyer le commutateur à curseur, n'utilise pas de détergent pour les surfaces en acier.
Surfaces en acier inox:
Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
Frottez toujours l'acier inox dans le sens de son polissage.
Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chloré.
Surfaces en aluminium et en plastique:
Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres.
N'utilisez pas de chiffons secs.
Utilisez un produit pour vitres mais non aggressif.
N'utilisez pas de détergents aggressifs, contenant un acide ou une base.
N'utilisez pas de produits récurants.
Changement du tube au néon
- Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.
- Demontez les filtres àGRAisse (voir la section intitulée "Filtre et entretien").
- Par le haut, décrantez le cache d'éclairage hors du bandeau lumineux.
- Remplacez l'ampoule defectueuse (utilisez des ampoules de 40 watts max. en vente habituelle dans le commerce, douille E14).
- Remettez le cache de l'éclairage en place.
- Remontez les filtres àGRAISSE.
- Pour remettre la hotte sous tension, rebranche la fiche male dans la prise de courant ou remontez le fusible/ réarmez le disjoncteur.
Remarques importantes
Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapuerer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
Pour vous parvenir en parfait état, votre nouvel apparéil a été conditionné dans un emballage qui le protège efficacement.
Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à eliminer 'emballage en respectant l'environnement.
Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.
Cette hotte peut evacuer l'air à l'extérieur ou le recycler.
Fixez toujours la hotte bien centree au-dessus des foyers de la table de cuisson.
L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 550 mm, voir fig. 1.
Remarques supplémentaires concernant les cusinières à gaz:
Lors du montage de foyers gaz, veuilles respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Régles technique TRGI régissant l'installation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50 mm.

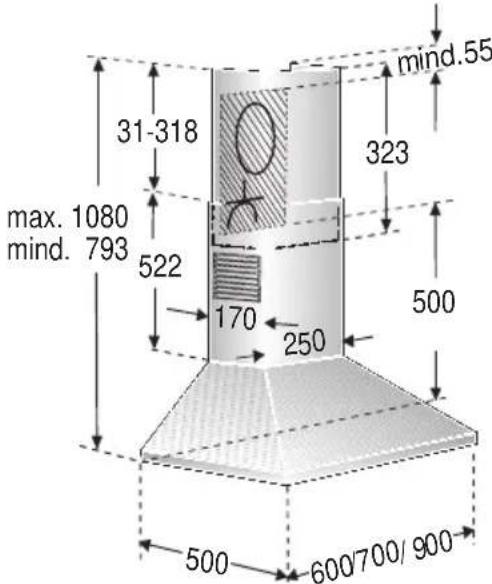

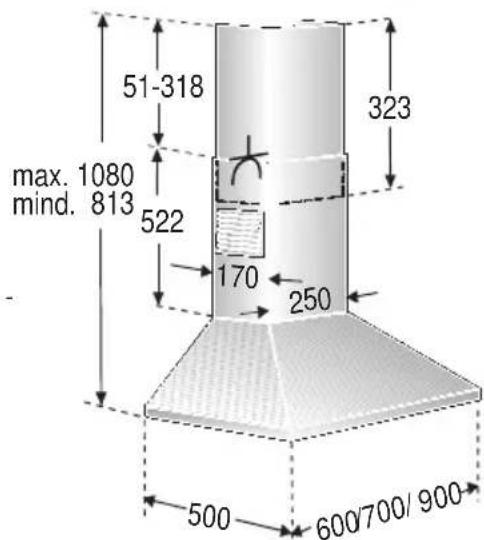

Le montage de la hotte aspirante à la distance minimum de 650 mm au-dessus de foyers au gaz (voir fig. 1) n'est ADMIS que si les charges thermiques nominales ci-dessous ne sont pas dépassées:
Cuisinières à gaz
Charge thermique d'un
foyer 3,0 kW maxi.
Charge thermique de tous
les foyers 8,3 kW maxi.
Charge thermique du four 3,9 kW maxi.
Tables de cuisson au gaz
Charge thermique d'un 3,9 kW maxi.
foyer
Charge thermique de tous les foyers 11,3 kW maxi.
Tables de cuisson vitrocéramique au gaz
Les charges thermiques nominales indiquées ci-dessus ne valent pas pour les tables de cuisson uniformément en vitrocéramique. Veuillez impératifement respecter les indications publiées par le fabricant de la table de cuisson vitrocéramique.
Cuisinières à combustible solide
Les charges thermiques nominales maximales et la distance minimum a respecter valent comme pour les cuisinières à gaz.
Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovable et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cusinières à gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.
Evacuation de l'air à l'extérieur
L'air vicié est evacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.
L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoitant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.
Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables auBATIMENT).
Si I'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuilles respecter la réglementation locale et nationale applicable.
Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparéils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller imperativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisine à gaz).
Si la hotte recycle l'air aspire au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Si la hotte évacue l'air à l'extérieur, incorporer un volet anti-refoulement s'il n'y en a pas deja un dans le conduit d'évacuation ou dans le conduit d'évacuation ou dans la ventouse télécopique. Si l'appareil a été fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.
Montage du volet anti-refoulement:
- Clipsez le volet anti-refoulement dans le manchon.
Les deux volets doivent se laisser déplacer vers le haut sans résister, avec un léger amorti.
Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.
Pour que la hotte aspirante ait le meilleur rendement, veilles à ce que:
Le conduit d'évacuation soit court et滋生.
Ilaitlemoinspossibledecoudes.
Il ait le plus fort diametre et que les coudes soient les plus arrondis possibles.
L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le début d'air en dessous du début optimal, tout en accroissant le bruit d'aspiration.
Conduits de section ronde:
Nous recommendons

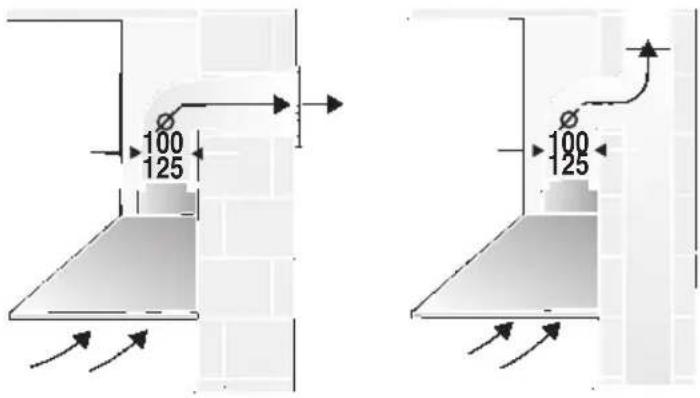

recommandons des conduits au diamètre interieur de 125 mm mais de 100 mm minimum.
Les conduits plats doivent avoir une section interieure équivalente au diamètre interieur des conduits ronds. Les conduits ne doivent composer aucun coude prononcé.
100 mm = 78 cm de section
125mm = 113 cm de section.
Si les conduits ont des diamètres différents: utilisez du ruban adhésif à étancher.
Si la hotte evacue l'air a l'extérieur, veillez à ce que l'apport d'air soit suffisant.
Branchement du conduit d'évacuation 125 mm:
Fixez le conduit d'évacuation directement sur l'orifice.
Branchement du conduit d'évacuation 100 mm:
Fixez le manchon réducteur (livré d'origine ou en vente dans le commerce spécialisé) contre le manchon à air. Montez le tuyau d'évacuation contre le réducteur.
Avant le montage
Mode Air recyclé
Avec filtré à
charbon actif,
lorsqu'il n'est pas
possible
d'évacuer l'air
aspiré par la hotte.
Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialisé.
Vous trouvrez les numeros de reference des accessoires correspondants à la fin de la presente notice d'utilisation.
Préparation du mur
Le mur doit être bien plat et vertical.
Utilisez des chevilles pour assurer une retenue ferme.
Poids en kg:
| Air évacue Air recyclé | ||
| 12,560 cm | 13,5 | |
| 70 cm | 13,0 14,0 | |
| 90 cm | 3,9 14,9 | |
Sous réserve de modifications constructives dans l'intérêt du progrès technique.
Branchement électrique
La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementairement posée. Installer cette prise autant que possible directement derrière le capotage de la hotte.
Caracteristiques electriques:
Vous les trouvez après avoir retire le cadre pour filtrer, sur la plaque signalétique, à l'intérieur de l'appareil.
ToujoursmettreI'appareil hors tension avant d'effectuerdesréparations.
Longueur du cordon de branchement: 1,30 m.
Si le cordon doit être raccordé définitivement au secteur:
Dans ce cas, le branchement de la hotte ne pourrait être effectué que par un électricien-installateur agréé auprès de la Compagnie locale/nationale distributrice d'électricité.
Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de creator des risques.
Cette hotte aspirante est conforme aux dispositions CE sur I'antiparasitage des apparils electriques.
Encastrement
Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.
- Retirez les filtres àGRAISSE (voir le mode d'emploi de la hotte).
- Sur le mur, tracez une ligne mediane allant du plafond jusqu'au bord inférieur de la hotte aspirante.
- A l'aide du gabarit, marquez les positions des vis sur le mur.
Respecter l'ecart minimum entre les foyers et la hotte aspirante: 550~mm pour les foyers electriques et 650~mm pour les foyers au gaz. Le bord inférieur du gabarit représenté le bord inférieur de la hotte aspirante.
4. Percez 5 trous de fixation pour la hotte aspirante et 4 trous pour les cornières qui retiendron les capots de cheminée. Ces trous font 8mm de diamètre. Enforcez les chevilles à ras du mur.
Remarque: rappellez-vous que vous aurez peut'être des accessoires spéciaux à monter.
- Vissez en bas et en haut les 2 cornières, qui retiendront les capots de cheminée.
- La vis Médiane (sans rondelle intercalaire) sert d'accessoire pour fixer la hotte; la visser jusqu'à 5 mm env.
- Accrocher la hotte aspirante par la vis.
Encastrement
- Visser les 4 vis restantes avec leurs rondelles.
Avant de visser ces 4 vis à fond, ajuster la hotte aspirante en position.
-
Raccorder la hotte aux tuyaux.
-
Effectuer le branchement électrique de la hotte.
-
Version en acier inox:
Retirez la pellicule de plastique protegeant les deux capots en inox.
Evitez d'endommager les surfaces fragiles.
- A l'aide de 2 vis courtes, visser le capot supérieur de cheminée contre la cornière de retenue.
- Poser le capot inférieur de cheminée sur la hotte aspirante puis, à l'aide de 2 vis longues, le fixer par le bas contre la hotte aspirante.
Evitez de rayer les capots en inox au moment de les monter. Utilisez par ex. le gabarit de montage pour protégger les arêtes du capot inférieur de cheminée.
Ensuite, à l'aide de 2 vis courtes, visser latéralement le capot de cheminée contre la cornière de retenue.
Avant de visser les 2 vis à fond, alignez bien les capots entre eux et par rapport à la hotte.
- Remettez les filtres àGRAISSE en place (voir le mode d'emploi de la hotte).
