Type de produit	Hotte aspirante
Marque	Constructa
Modèle	CD70130
Largeur	53 cm (version standard)
Poids	9,5 kg (version 1 moteur, curseur, largeur 53 cm)
Mode d'évacuation	Air évacué à l'extérieur ou recyclé (avec filtre à charbon actif en option)
Puissance d'aspiration	Réglable par curseur ou commutateur selon version
Éclairage	Ampoules 40 W max (douille E14) ou halogènes 12 V 20 W (G4)
Filtre à graisse	En feutre (jetable) ou métal (réutilisable) – remplacement ou nettoyage toutes les 8 à 10 semaines
Filtre à charbon actif	Optionnel, changement environ 1 fois par an
Alimentation	220-240 V, prise avec terre
Longueur du câble	1,20 m
Distance minimale	650 mm au-dessus des foyers électriques (650 mm pour le gaz)
Entretien	Nettoyer avec eau chaude et produit vaisselle doux ; ne pas utiliser de produits récurants
Sécurité	Ne pas utiliser sans filtre à graisse ; ne pas flamber sous la hotte ; éteindre avant toute intervention
Pièces détachées	Filtres d'origine disponibles dans le commerce spécialisé
Notice de montage	Incluse dans la boîte

FOIRE AUX QUESTIONS - CD70130 CONSTRUCTA

Quels sont les modes de fonctionnement de la hotte CD70130 ?

La hotte peut fonctionner en mode évacuation (air rejeté à l'extérieur) ou en mode recyclage (air filtré par un filtre à charbon actif et renvoyé dans la pièce). Le mode par défaut est l'évacuation ; pour le recyclage, vous devez acheter et installer un filtre à charbon actif.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale entre le bord inférieur de la hotte et les foyers électriques est de 650 mm. Pour les foyers au gaz, la distance doit également être d'au moins 650 mm entre le bord supérieur de la grille support et le bord inférieur de la hotte.

Comment nettoyer le filtre à graisse en métal ?

Le filtre à graisse en métal se nettoie au lave-vaisselle ou à la main. Pour un nettoyage manuel, faites-le tremper dans de l'eau chaude avec du produit vaisselle pendant plusieurs heures, brossez-le, rincez-le puis laissez-le s'égoutter. Il est recommandé de le nettoyer toutes les 8 à 10 semaines.

Quand faut-il remplacer le filtre à charbon actif ?

En utilisation normale (1 à 2 heures par jour), le filtre à charbon actif doit être remplacé environ 1 fois par an. Utilisez un filtre d'origine pour garantir un fonctionnement optimal.

Comment remplacer une ampoule défectueuse ?

Éteignez la hotte et débranchez-la. Retirez le cadre du filtre. Remplacez l'ampoule par une neuve de 40 W max (douille E14) ou, pour les modèles halogènes, une ampoule 12 V 20 W (douille G4). Pour les halogènes, utilisez un chiffon propre pour manipuler l'ampoule et réenclenchez l'anneau après remplacement.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, vous ne devez jamais utiliser la hotte sans filtre à graisse. Le filtre à graisse retient les particules grasses et réduit les risques d'incendie. Son absence peut endommager la hotte et provoquer un incendie.

Comment installer la hotte CD70130 ?

L'installation doit être effectuée par un spécialiste. Fixez la hotte centrée au-dessus de la table de cuisson à une distance d'au moins 650 mm. Raccordez le conduit d'évacuation (si mode évacuation) ou installez le filtre à charbon actif (si mode recyclage). Branchez la hotte sur une prise avec terre. Suivez la notice de montage fournie.

Que faire si la hotte ne fonctionne plus du tout ?

Vérifiez d'abord que la hotte est branchée et que le disjoncteur n'a pas sauté. Si l'éclairage ne fonctionne pas, contrôlez que les ampoules sont correctement enfoncées. Si le problème persiste, contactez le service après-vente en mentionnant le numéro EFD qui se trouve sur la plaque signalétique à l'intérieur de l'appareil.

Comment passer du mode évacuation au mode recyclage ?

Pour passer en mode recyclage, vous devez ajouter un filtre à charbon actif (vendu séparément). Retirez les filtres à graisse, installez le filtre à charbon actif selon les instructions de la notice, puis remettez les filtres à graisse en place. Aucun réglage électrique n'est nécessaire.

Quels produits d'entretien utiliser pour la hotte ?

Utilisez de l'eau chaude additionnée de produit vaisselle doux ou un nettoyant pour vitres. N'utilisez jamais de produits récurants, d'éponges abrasives, de détergents acides ou alcalins, ni d'alcool sur les pièces en plastique. Nettoyez les touches de commande avec un chiffon doux et humide.

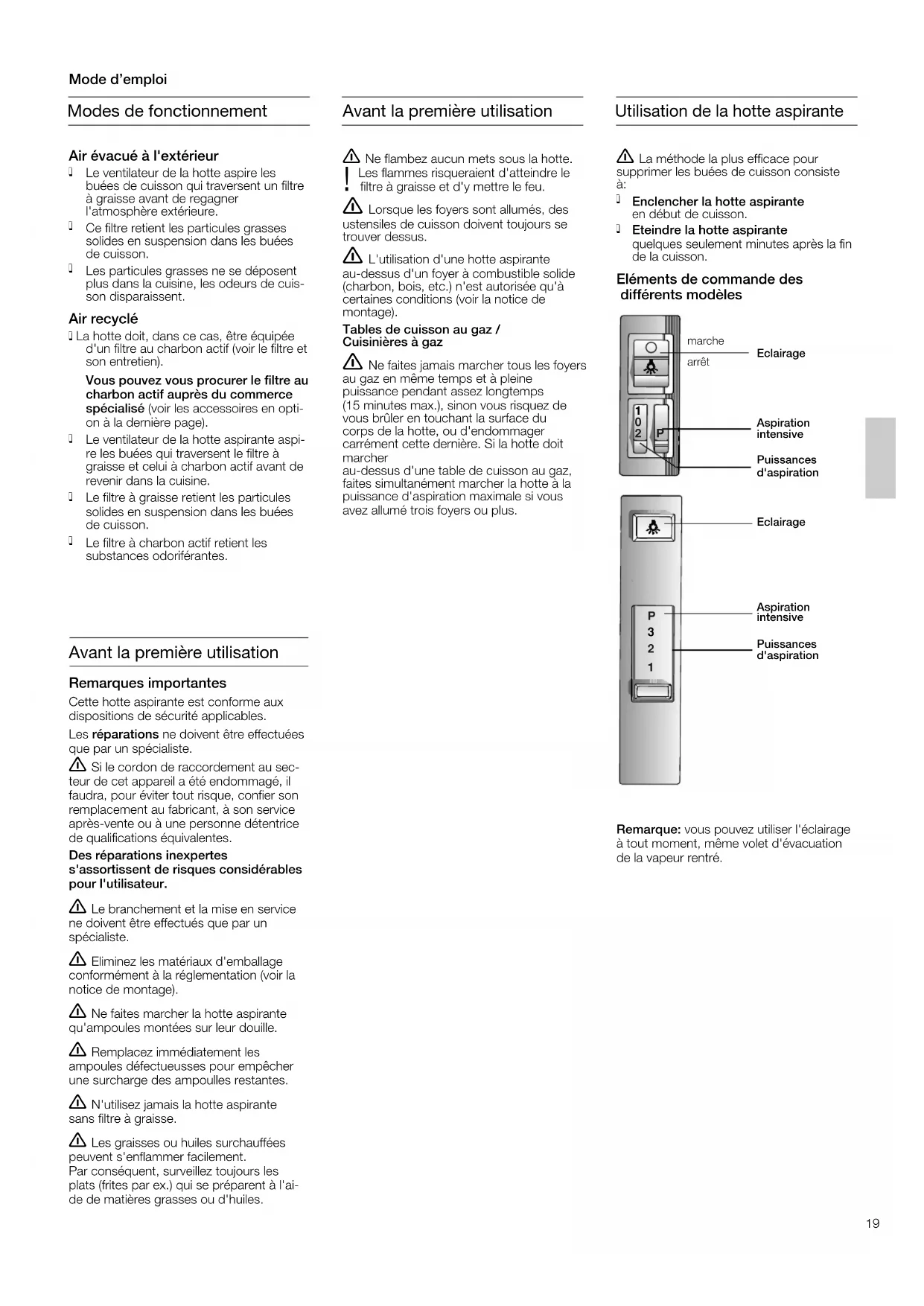

MODE D'EMPLOI CD70130 CONSTRUCTA

Modes de fonctionnement

Air evacué à l'extérieur

Le ventilateur de la hotte aspire les buees de cuisson qui traversent un filtre a graisse avant de regagner l'atmosphere exterieure.
1 Ce filtre retient les particules grasses solides en suspension dans les buées de cuisson.
] Les particules grasses ne se deposent plus dans la cuisine, les odeurs de cuisson disparaisent.

Air recyclé

La hotte doit, dans ce cas, etre equipee d'un filtre au charbon actif (voir le filtre et son entretien).

Vous pouvez vous procurer le filtrue au charbon actif auprès du commerce spécialise (voir les accessoires en option à la dernière page).

Le ventilateur de la hotte aspirante aspi-re les buées qui traversent le filtre àGRAISSÉ et celui à charbon actif avant de revenir dans la cuisine.
Le cadre a graissé retient les particules solides en suspension dans les buées de cuisson.
Le filtré à charbon actif retient les substances odoriferantes.

Avant la première utilisation

Remarques importantes

Cette hotte aspirante est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectuées que par un spécialiste.

Si le cordon de raccordement au se-. teur de cet appeareil a ete endommage, il faudra, pour eviter tout risque, confier son remplacement au fabricant, a son service apres-vente ou a une personne detentrice de qualifications equivalentes.

Des réparations in expertes s'assortissant de risques considérables pour l'utilisateur.

Le branchement et la mise en service ne doit être effectues que par un spécialiste.
Eliminez les matieres aux d'emballage conformement à la reglementation (voir la notice de montage).
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immediatement les ampoules defectueuses pour empêcher une surcharge des ampoulles restantes.
N'utilisez jamais la hotte aspirante sans filtré àGRAISSE.
Les graisses ou huiles surchauffees peuvent s'enflammer facilement. Par conséquent, surveillancetzoudjours les plats (frites par ex.) qui se préparent a l'aide de matieres grasses ou d'huiles.

Avant la première utilisation

Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtré àGRAISSE et d'ymettre le feu.
Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus.
L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Tables de cuisson au gaz / Cuisinières à gaz

Ne faites jamais marcher tous les foyers au gaz en même temps et a pleine puissance pendant assez longtemps (15 minutes max.),sinon vous risquez de vous bruler en touchant la surface du corps de la hotte, ou d'endommager carrément cette derniere. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanement marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.

Utilisation de la hotte aspirante

La methode la plus efficace pour supprimer les buees de cuisson consiste a:
Enclencher la hotte aspirante en début de cuisson.
Eteindre la hotte aspirante
quelles seulement minutes après la fin de la cuisson.

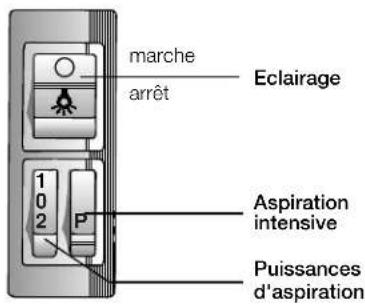

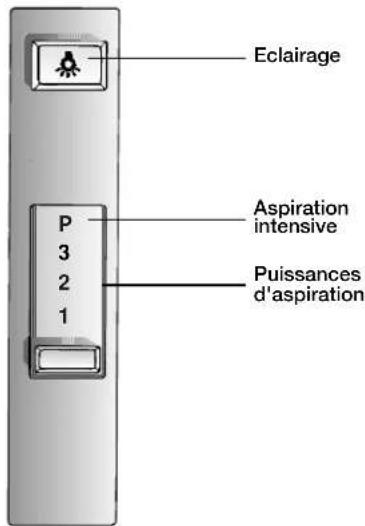

Eléments de commande des différents modèles

Remarque: yououpouvezutiliserle'éclairage à tout moment,meme volet d'évacuation de la vapeurrentre.

Vou puevez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.

Filtre a graisse en feetre

Cette nette filtrante est constituée d'un matériel difficilement inflammable.

Attention:

Plus elle se suture en particules grasses et plus elle risque de s'enflammer. D'autre part, sa saturation risque de génir le bon fonctionnement de la hotte.

Important:

Prévenez le risque d'inflammation en changeant à temps la nette filtrante. Ce risque est du à l'accumulation de chaleur pendant la friture ou le rotissage.

Remplacement du filtré àGRAISSSE en feutre:

En service normal (1 à 2 heures par jour), changez la natione filtrante au bout de 8 à 10 semaines d'utilisation. Sur les nattes filtrantes imprimées: au plus tard lorsque l'impression couleur disparait.
N'utilisez que des filtres d'origine.
Vous respecteze ainsi les prescriptions de sécurité et assurerez un fonctionnement optimal à la hotte.

Mise au rebut du filtré àGRAISSSE usagé en intissé:

Les filtres àGRAISSÉ en intissé ne conti-ennent aucune substance nocive. IIs sont compostables et peuvent partir aux déchets organiques.

Filtre a graisse en métal

Cette natione filtrante est en métal incombustible.

Attention:

Plus elle se suture en particules grasses et plus elle risque de s'enflammer. D'autre part, sa saturation risque de généré le bon fonctionnement de la hotte.

Important:

Nettoye z le litre a graisse en metal atemps.

Nettoyage du filtré àGRAISSÉ en métal:

En service normal (1 à 2 heures par jour), nettoyez le filtré àGRAISSÉ en métal au bout de 8 à 10 semaines.

• Ce filtré est nettoyable au lave-vaisse. Il peut changer légarement de couleur au lavage.

Important:

Ne lavez pas en même temps la vaisselle et le filtré métallique si ce dernier est fortement sature en matière grasse.

Si you le nettoyez à la main, mettez le filtre à tremper pendant plusieurs heures dans de l'eau chaude additionné de produit à vaisseille.
Ensuite, Brossez le filtre, rinceze-le bien puis laissesez-le s'égoutter.
N'utilisez que des filtres d'origine.
Vous garantitez ainsi un fonctionnement optimal de la hotte.

Démontage et montage du filtré àGRAISE

Sur les hottes aspirantes équipées d'une nation filtrante :

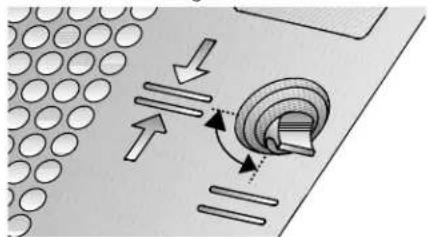

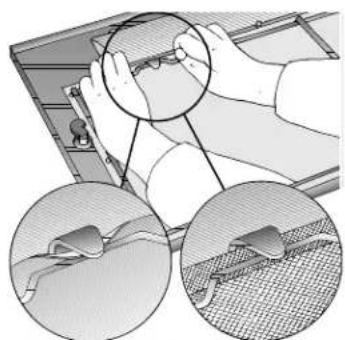

1. Tournez les poignées situées à gauche et à droite de la grille du filtre.

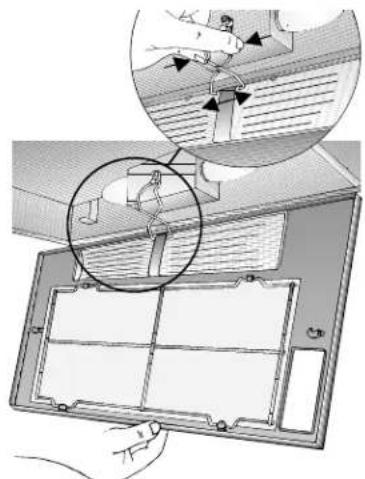

1. Appuyez sur le ressort de sécurisation puis retirez le cadre du contrôle.

1. Enlevez la grille en fil puis remplacez la nette filtrante.

1. Remontez le cadre du filtré dans l'ordre chronologique inverse.

Réaccrochez le ressort de sécurisation.
Le verrouillage du cadre du filtré doitencerter sur les côtes gauche et droit!

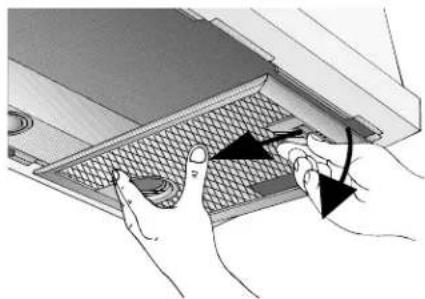

Sur les hottes aspirantes responsable des deux cassettes filtrantes:

Attention: you devrez préalablement éteindre les ampoules halogènes et attendre qu'elles aient refroidi.

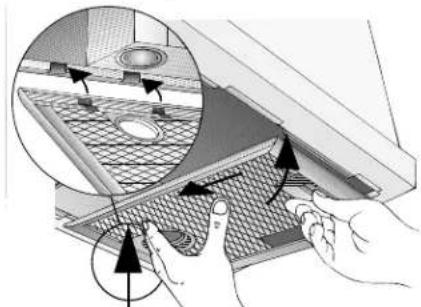

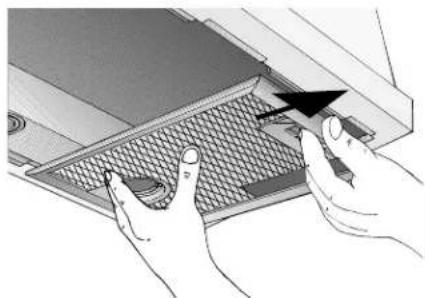

1. Enoncez, dans le sens de la flèche, le cran situé contre les filtres àGRAISSSE, puis basculez le filtre àGRAISSSE légèrement vers le bas puis détachez-le complètement en le tirant à vous.

1. Nettoyez les filtres àGRAISE.
2. Remettez les filtres àGRAISSE en place une fois nettoyés.

Démontage et montage du filtré à charbon actif

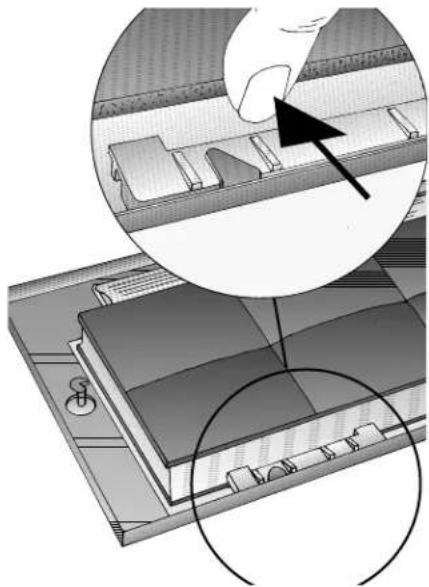

Sur les hottes aspirantes importante une nation filtrante:

1. Demontage du filtré : voir les instructions relatives au filtré àGRAISE. Si vous montez un filtré à charbon actif, la grille en fil ne sert plus.

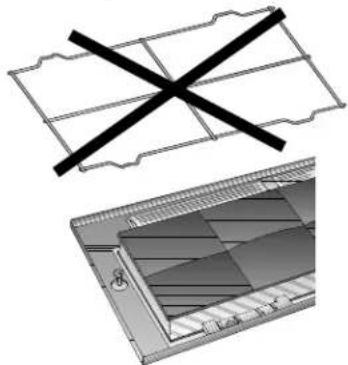

1. Posez le filtré à charbon actif sur la natione filtrante puis bridez-le.

1. Montez le cadre du filtre.
   Voir le filtre àGRAISSE.

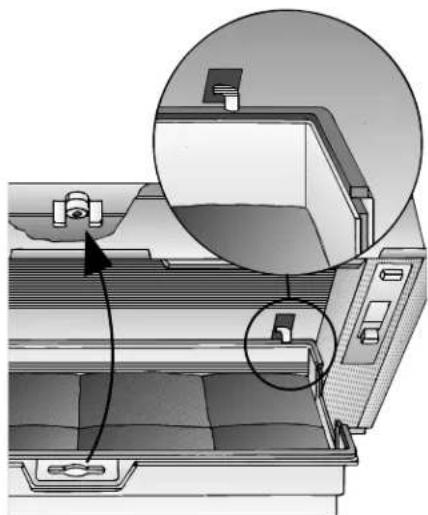

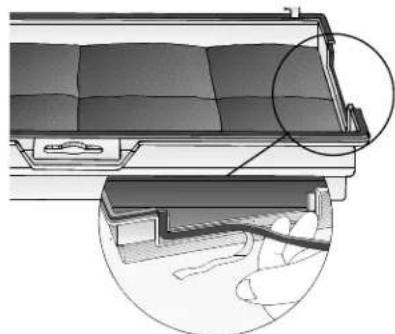

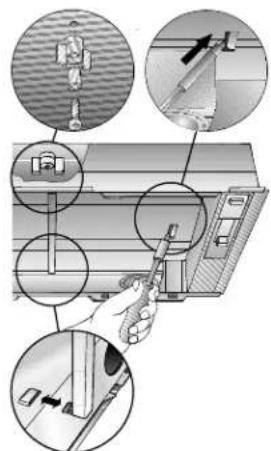

Sur les hottes aspirantes à deux cassettes filtrantes:

1. Retirez la cassette filtrante.
   Voir les instructions relatives au cadre àGRAISSE.
2. Introduisez la vis par l'écrou à vis et la douille puis vissez la vis au milieu, dans le fond intermédiaire (opération nécessaire seulement lors du premier encastrement). La vis, la douille et l'écrou à ailettes sont livrés d'origine avec le filtre à charbon actif.
3. A l'aide d'un tournevis, enforcez vers l'intérieur les deux pattes situées contre le fond intermédiaire. Si un rail d'ecartement a ete incorpore, vous devrez I'enlever.

1. Collez le ruban d'étanchéité sur le filtré à charbon actif.

1. Introduisez l'arriere du filtré à charbon actif, soulevez le filtré puis verrouillez-le au milieu par l'ecrou à ailettes.

Si le rail d'ecartement a ete enleve, vous devrez le remetre en place.

1. Remettez les deux cassettes filtrantes en place.

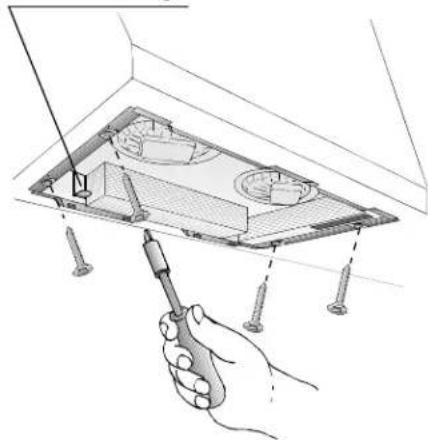

Demontage:

Le démontage a lieu dans l'ordre chronologique inverse.

Changement du filtré à charbon actif: En service normal (1 à 2 heures par jour) faudra changer le filtré env. 1 fois par an

Ce filtré à charbon actif est en vente dans le COMMERCE SPECIALISE (voir les accessoires en option à la première page).

N'utilisez que des filtres d'origine. Vous garantitez ainsi à la hotte un fonctionnement parfait.

Mise au rebut du filtré à charbon actif use:

les filtres à charbon actif ne contiennent aucune substance nocive. Vous pouvez les jeter à la poubelle des déchets résiduels.

Eteignez la hotte aspirante puis finisse de la mesure hors tension en débranchant la fiche maje de la prise de courant ou en désactivant le dispositif de coupure / disjonction prevu dans le cablage du secteur.

Lors du changement du filtré àGRAISSSE (voir la section intitulée "Filtre et entretien"), nettoyez la graisse qui s'est déposée dans les parties accessibles du corps de hotte.
Vous prévenez ainsi tout risque d'inflammation et garantissez un fonctionnement optimal de la hotte.
Pour nettoyer la hotte aspirante, n'utilise que de I'eau chaude additionee de produit vaisselle ou un produit doux de nettoyage pour vitres.
En presence d'un encrasement intense (plus ancien), utilisez du liquide à laver les fenêtres.
Necherche pas a gratter les salissures sèches. Ramollissez-les avec un chiffon humide.
J N'utilise jamais de produits récurants.

Attention: Ne nettoyez les touches de commande qu'vec de I'eau additionnee de produit vaiselle doux et avec un chiffon doux et humide.

Surfaces laquées, en aluminium et en plastique:

N'utilisiez jamais de produits récurants ou d'éponges à dos abrasif.
JN'utilisez jamais de chiffons secs.
N'utilise jamais de détergents agressifs contenant de l'acide ou un produit alcalin.
Remarque: ne nettoyez pas les pieces en plastique avec de l'alcohol car des taches mates pourrait se former.
] Prudence! Ventilez suffisamment la cuisine, n'utilise jamais de flamme neue.

Remplacement des ampoules

1. Eteignez la hotte aspirante puis finisse de la mesure hors tension en débranch- chant la fiche maje de la prise de courant ou en désactivant le dispositif de coupure / disjonction prevu dans le cablage du secteur.
2. Retirez le cadre du filtré.
   Voir les instructions relatives au filtré àGRAISSE.

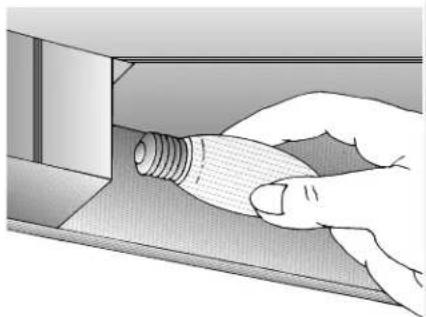

3. Remplacez l'ampoule defectueuse (utilisez des ampoules de 40 watts max. en vente habituelle dans le commerce, douille E14).

1. Montage du cadre du filtré.
   Voir les instructions relatives au filtré àGRAISE.

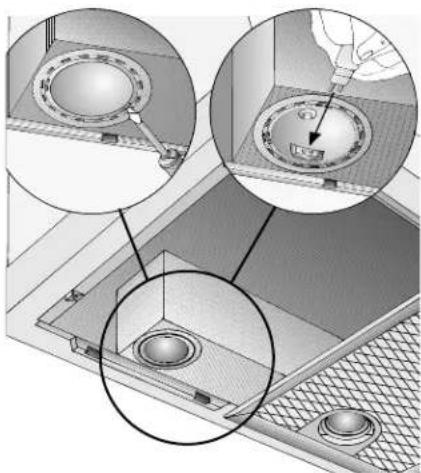

Ampoules halogenes:

1. Eteignez la hotte aspirante puis finisse de la mesure hors tension en débranchant la fiche maje de la prise de courant ou en désactiver le dispositif de coupure / disjonction prévu dans le cablage du secteur.
   Les ampoules halogenes allumées deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir étéintes.
2. Retirez l'anneau de I'ampoule avec un tournevis ou assimilé.
3. Changez l'ampoule halogène (ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4). Attention: douille à enchage. Ne saisissez l'ampoule qu'avac un chiffon propre.

1. Réencrantez l'anneau de l'ampoule.
2. Pour remettre la hotte sous tension, rebranche la fiche male dans la prise de courant ou remontez le fusible/rearmez le disjoncteur.

Remarque: si I'éclairage ne fonctionne pas, contrôle si les ampoules sont correctement enforcées.

Dérangements

Si vous avez des questions àposer ou en cas de dérangement, appepez s.v.p. le service après-vente.

(Voir la liste des agencies du service après-venture).

Lors de votre appel, veuillez mentionner les numéroes suivants:

N°EFD

Inscrivez les numeros correspondants de.
votre hotte dans le cadre ci-dessus.Ces
numeros se trouvent a l'intérieur de
I'appareil, sur la plaque signaletique
accessible une fois la grille de filtre retiree.

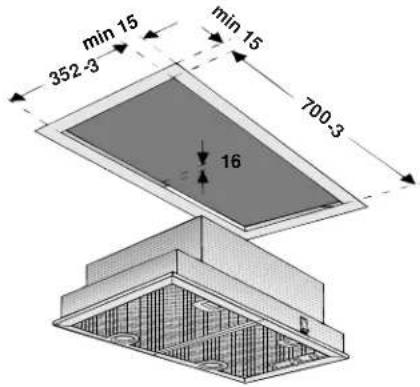

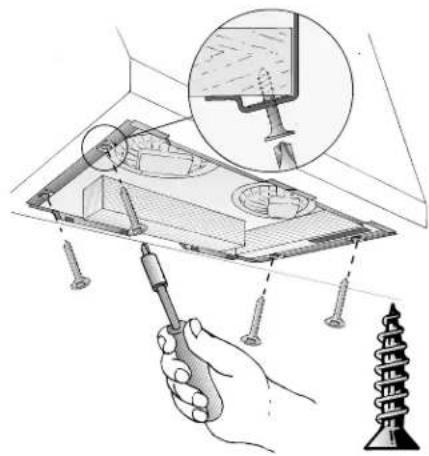

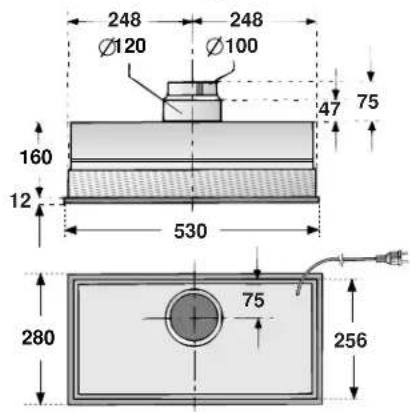

Notice de montage:

Remarques importantes

Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapérer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
Pour vous parvenir en parfait etat,voire nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables.Aidez-nous à éliminer I'emballage en respectant I'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.
Cette hotte peut evacuer l'air a I'extérieur ou le recycler.

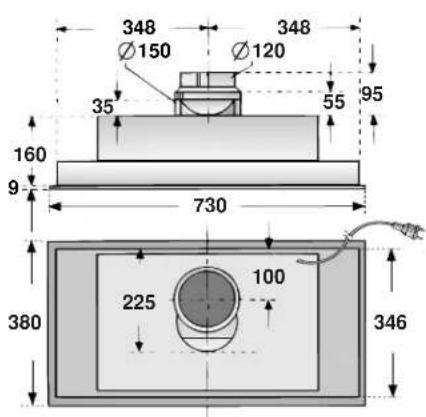

Fixez toujours la hotte bien centree au-dessus des foyer de la table de cuisson.
L'ecart minimum entre les foyers electriques et le bord inférieur de la hotte doitetre 650mm.
Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovable et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cusininières à gaz et les foyer aux gaz.
Plus l'ecart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

Remarques supplémentaires concernant les cuisinières à gaz:

Lors du montage de foyers gaz, veuillez respecter les dispositions legales en vigueur dans notre pays (En Allemagne par ex: les Regles technique TRGI régissant l'installation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50 mm.

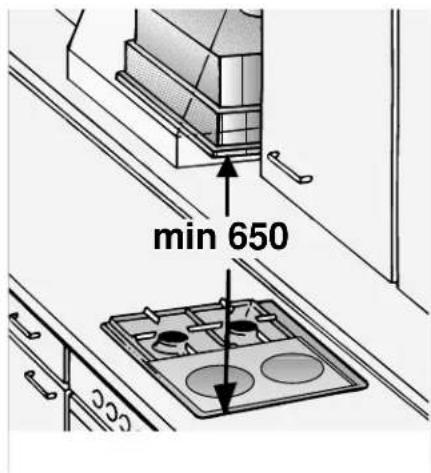

Ecart minimum, en presence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm.

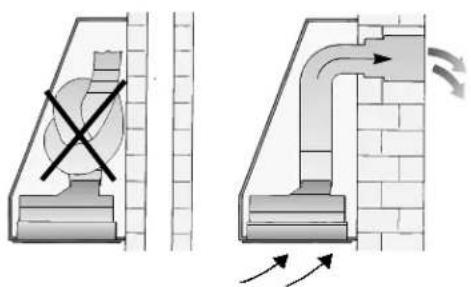

Evacuation de l'air à l'estérieur

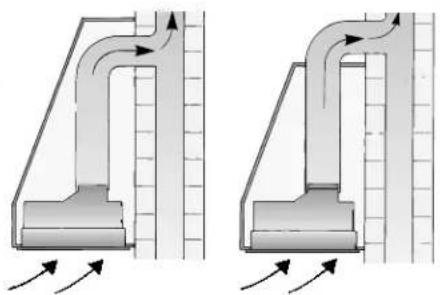

L'air vicié est evacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être evacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyer à combustibles solides, liquides et gazeux.

Si I'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte evacue I'air a I'extérieur et si le logement comporte des moyens de chauffage (teIs par ex. des apparEils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordes a une cheminee, veiller impereativement a ce que I'apport d'air soit suffisant pour assurer la marche du chauffage a combustion.

Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chaudiage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en presence d'ouvertures non obturables telles que par ex. dans les portes, fenêtes, ventouses téléscopiques d'admission/evacuation de l'air a travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilise des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte evacue l'air a l'extérieur, veuilles respecter la reglementation edictee par les pouvoirs publics.

Si la hotte recycle l'air aspire au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Si I'air vicié traverse le mur extérieur, utilisez une ventouse telescopique.

Liaison entre la hotte aspirante et la ventouse télécopique:

• Par un flexible ou un conduit d'air vicié. En mode Air evacué, il faudrait incorporer un clapet anti-retour dans la hotter s'il n'y en a pas déjà un dans le tuyau d'évacuation d'air ou dans la ventouse téléscopique. Si les fournitures n'incluent pas de clapet anti-retour, vous pouvez vous le procurar par le biais du commerce spécialisé (voir les accessoires spéciaux à la dernière page).

Montage du clapet anti-retour

Introduisez les deux pivots du clapet anti-retour dans les trouss menages contre le manchon a air et contre la sortie d'air.

Avant de monter le clapet, veillez à ce que la mention écrite et/ou le gaufrage se trouvent à l'extérieur.

Rendement optimal de la hotte aspirante:

Tuyau d'aspiration court et lisse.
Nombre de coude le plus réduit possible.
Coudes du plus fort diametre (de préférence 150 mm Ø) et le plus amples possibles.
Tuyaux ronds:

Nous recommends
Version à un moteur:
Diametre interieur:120 mm minimum Version a deux moteurs:
Diametre interieur : 150 mm minimum
Les canaux plats doivent partager une section interieure identique à celle des tuyaux ronds faisant 120/150 mm de diamètre interieur.
120 mm ∅ env. 113 cm²
150 mm env. 177 cm²
Diamétres de tuyaux différents: utilisez du ruban d'étanchéité.
En mode Air evacue: veillez à une arrivée d'air suffisante dans la pierce

Branchement du tuyau

Hottes aspirantes a sortie d'air de 120 mm:

Tuyau d'évacuation 100 mm

Emboitez le reducteur (accessoire en option, voir à la dernière page) dans le manchon à air puis fixez le tuyau d'évacuation.

Tuyau d'évacuation 120 mm

Fixez le tuyau d'évacuation directement contre le manchon à air.

Hottes aspirantes a sortie d'air de 150 mm:

Tuyau d'évacuation 120 mm

Fixez le manchon réducteur (voir l'accessoire spécial à la première page) contre la sortie d'air.

Fixez le tuyau d'évacuation contre le manchon réducteur.

Tuyau d'évacuation 150 mm

Fixez le tuyau d'évacuation directement contre la sortie d'air.

Si un clapet antiretour a ete monte, verifiez son bon fonctionnement.

Hottes aspirantes à sortie d'air rectangulaire:

Vissez le manchon à air ci-joint au-dessus de la sortie d'air.

Mode Air recyclé

L'air épure par un filtré au charbon actif supplémentaire revient dans la pierce.
En mode Air recycle, il faudra proteger l'orifice de soufflage par une grille (voir les accessoires en option à la dernière page), pour éviter tout risque d'ordre mécanique ou électrique.

Branchement électrique

La fiche male de la hotte aspirante ne pourra etre branchee que dans une prise secteur a contacts de terre reglementairement posee.Installez cette prise de preference accessible a proximite de la hotte. Si une fois la hotte monte cette prise n'est plus accessible, il faudra prevoir un dispositif de coupure tous pôles dans le secteur. Valent comme dispositif de coupure les commutateurs presentant une ouverture entre contacts de plus de 3 mm pour chaque pole. Les disjoncteurs et contacteurs entrent dans cette catégorie.

Avant d'effectuer des réparations sur l'appléil, mettez-le systématiquement hors tension.

Les réparations ne pourront être confiées qu'a des spécialistes.

Si le cordon de raccordement au se-. teur de cet appeareil a ete endommagé, il faudra, pour eviter tout risque, confier son remplacement au fabricant, a son service apres-vente ou a une personne detentrice de qualifications équivalentes.

Des réparations in expertes peuvent entrainer des risques considérables pour l'utilisateur.

Longueur du cordon de branchement: 1,20 m.

Données électriques:

Les données électriques se trouvent sur la plaque signalétique accessibles après avoir enlever le cadre du filtre, à l'intérieur de l'appareil.

N'introduisez pas les doigts dans l'orifice de sortie d'air.

Cet apparéil est conforme aux dispositions communautaires d'antiparasitage.

Montage

La hotte aspirante convient particulierement a l'incorporation dans des cheminées murales et suspendues.

Pour obtenir un rendement d'aspiration optimal

(tres important pour les solutions en ilôt):

Encastrez la hotte le plus haut possible dans les éléments périmétriques.
[Les éléments doivent recouvrir l'ensemble de la surface de cuisson.

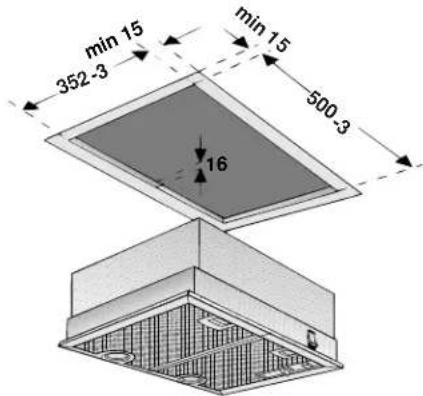

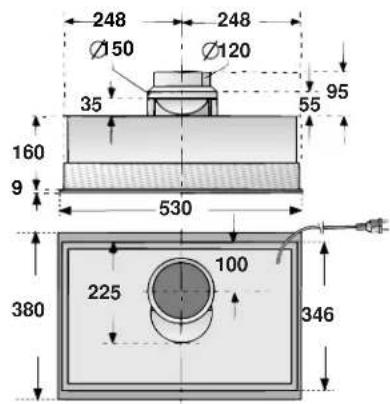

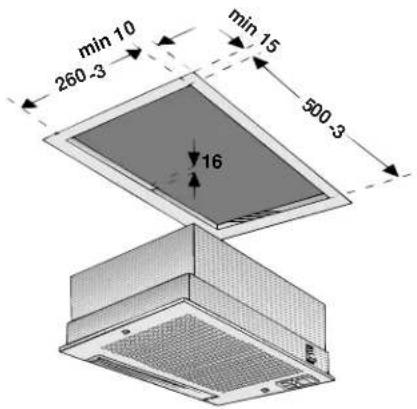

En vue de l'encastrement et suivant la variante, il faudra avoir préalablement réalisé les découvertes suivantes:

Hottes aspirante avec commutateur à bas-cule: largeur 53 cm, à 1 moteur:

Hotte à curseur Largeur 53 cm, à 1 et 2 moteurs:

Montage

Hotte à curseur Largeur 73 cm, à 1 et 2 moteurs:

1. Retirez la grille du filtré (voir la notice d'utilisation).
2. Etablissez la liaison électrique.
3. Poussez la hotte aspirante vers le haut, dans l'orifice d'encastrement, jusqu'à ce que l'accessoire de montage encrante à l'avant et à l'arrière.
4. Vissez la hotte aspirante a fond.

1. Mettez en place la grille du filtré puis verrouillez-la (voir la notice d'utilisation).

Poids, en kg:

Version	Largeur	Air évacué	Air recyclé
1 moteur Commutateur	53 cm	5,0 6,3
1 moteur Curseur	53 cm	9,5	10,7
1 moteur Curseur	73 cm	10,3 11,6
2 moteurs Curseur	53 cm	8,3	9,5
2 moteurs Curseur	73 cm	8,7	9,9

Sous reserve de modifications constructives dans le cadre du progrès technique.

Demontage

1. Defaites les vis.
2. Retenez la hotte par le bas, extrayez le ressort de montage a I'avant et a I'arriere

Ressort de montage

1. Extrayez la hotte aspirante par le bas.
