Type de produit	Réfrigérateur-congélateur
Marque	Boretti
Modèle	Cantina Stilo
Dimensions (L x P x H)	855 x 755 x 1800 mm
Alimentation	220-240 V, 50 Hz
Puissance maximale	10 A (circuit dédié)
Classe climatique	SN, N, ST, T (10°C à 43°C)
Réfrigérant	R600a (isobutane) ou R134a (vérifier étiquette)
Système de refroidissement	Multi-Flow (circulation d'air)
Contrôle de température	9 niveaux pour le réfrigérateur, 9 pour le congélateur
Alarme de porte	Oui, après 2 minutes d'ouverture
Éclairage intérieur	Ampoule remplaçable
Clayettes	En verre trempé, amovibles
Bacs à légumes	2 tiroirs (supérieur et inférieur)
Compartiment à crémerie	Oui
Porte-bouteilles	Oui
Compartiment à œufs	Oui
Étagère à vin	Oui (amovible)
Tiroir à glaçons	Oui (amovible)
Pieds réglables	Oui (avant)
Accessoires amovibles	Tiroirs, clayettes, étagères
Nettoyage et entretien	Détergent doux, aspirateur pour la poussière extérieure
Sécurité	Mise à la terre obligatoire, ne pas utiliser de multiprise
Remplacement des ampoules	Débrancher d'abord, utiliser le type indiqué sur le support

FOIRE AUX QUESTIONS - Cantina Stilo BORETTI

Comment régler la température du réfrigérateur ?

Appuyez sur le bouton TEMP. REF. plusieurs fois pour choisir entre les niveaux 1 (froid) et 9 (plus froid). Les voyants indiquent le réglage. Pour le congélateur, utilisez TEMP. CONGEL. de la même manière.

Que faire si l'alarme de porte se déclenche ?

L'alarme sonore se déclenche si la porte reste ouverte plus de 2 minutes. Fermez la porte pour l'arrêter. Cela permet d'économiser de l'énergie et de préserver les aliments.

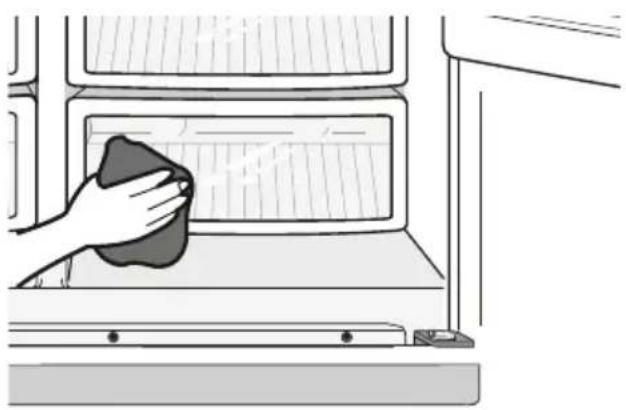

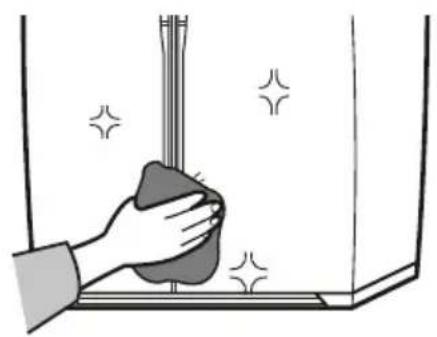

Comment nettoyer l'intérieur et l'extérieur du réfrigérateur ?

Utilisez un détergent doux et un chiffon sec. Pour l'extérieur, aspirez la poussière une à deux fois par an. Nettoyez les joints de porte avec un chiffon humide. Ne pulvérisez jamais d'eau directement sur l'appareil.

Comment fabriquer des glaçons ?

Sortez le tiroir à glaçons, versez de l'eau jusqu'au niveau indiqué, puis placez-le dans le congélateur. Pour séparer les glaçons, tordez légèrement le tiroir en le tenant par les extrémités.

Pourquoi y a-t-il de la condensation à l'intérieur du réfrigérateur ?

La condensation peut se former si la porte reste ouverte trop longtemps ou si des aliments très humides sont stockés sans emballage. C'est normal par temps chaud et humide. Fermez la porte rapidement et emballez les aliments humides.

Que faire si le réfrigérateur ne refroidit pas assez ?

Vérifiez que la prise est branchée, le fusible intact, et que le thermostat est réglé correctement (niveau normal = 5). Assurez-vous que l'appareil n'est pas exposé au soleil ou près d'une source de chaleur, et que l'arrière est à plus de 10 cm du mur.

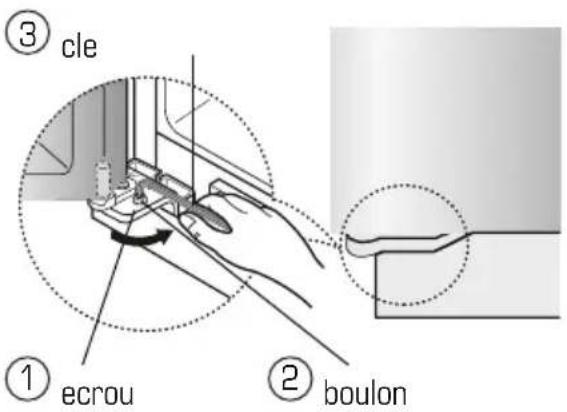

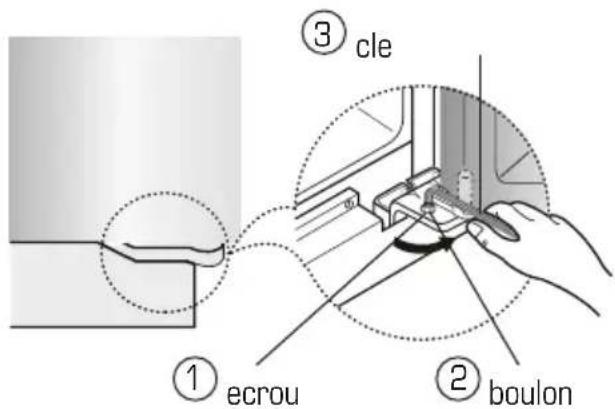

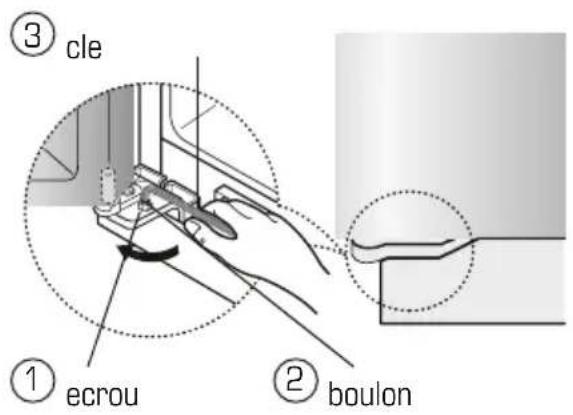

Comment ajuster les portes si elles ne sont pas alignées ?

Ouvrez les portes et utilisez une clé hexagonale pour tourner le boulon de la charnière inférieure. Tournez dans le sens des aiguilles d'une montre pour remonter la porte. Resservez ensuite l'écrou fermement.

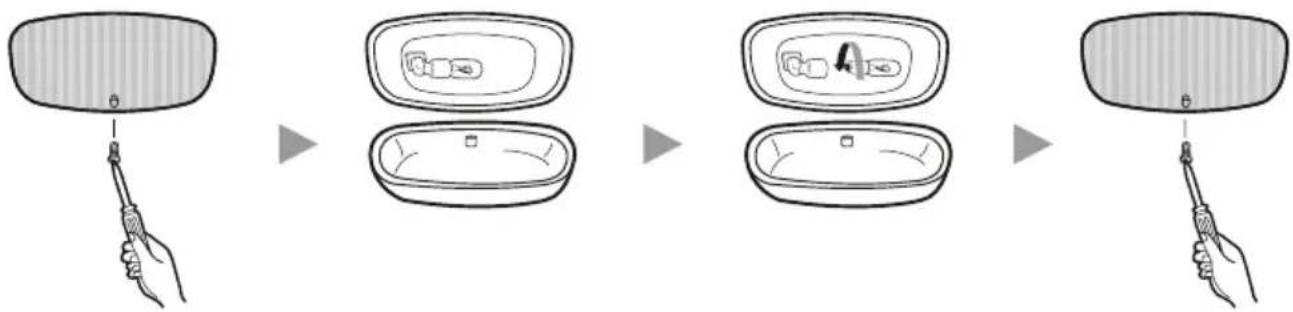

Comment changer l'ampoule intérieure ?

Débranchez d'abord l'appareil. Retirez le cache-ampoule avec un tournevis, remplacez l'ampoule par une du même type (tension indiquée sur le support), puis revissez le cache.

Quel type de gaz réfrigérant est utilisé dans ce réfrigérateur ?

Le réfrigérateur utilise du R600a (isobutane) ou du R134a. Vérifiez l'étiquette à l'arrière de l'appareil pour connaître le gaz exact. Le R600a est inflammable, manipulez avec précaution.

Puis-je brancher le réfrigérateur sur une multiprise ?

Non, ne branchez jamais le réfrigérateur sur une multiprise. Cela pourrait provoquer un incendie. Utilisez une prise murale dédiée avec mise à la terre. Assurez-vous que le circuit supporte au moins 10A.

MODE D'EMPLOI Cantina Stilo BORETTI

Boretti vous félicite de cette nouvelle acquisition pour votre cuisine. Boretti vous remercie également de la confiance que vous manifestez pour notre marque en achetant ce produit.

Avant d'en faire usage, nous vous conseillons de lire attentivement son mode d'emploi afin d'éviter tout problème et de vous garantir une utilisation correcte et en toute sécurité.

Si vous aviez cependant des questions à la lecture de ce mode d'emploi ou en cours d'utilisation de votre produit Boretti, n'hésitez pas à nous en faire part.

Vous trouverez les coordonnées de Boretti au verso de ce mode d'emploi.

Nous vous souhaitons un usage agréable !

Boretti

Sommaire

Consignes de securite

Symboles Attention / Avertissement 28

Autres symboles 28

Preparation de l'appareil avant utilisation 32

Caracteristiques

Système Multi-Flow 32

Haute humidité pour des aliments plus frais 32

Alarme de la porte 32

Panneau de commande

BOUTON TEMP. CONGEL. 33

BOUTON TEMP. REF. 33

Controle de la temperature

Congelation 34

Réfrigérateur 34

Vue d'ensemble de votre refrigerateur 35

Fabrication de glace 36

Guide de conservation des aliments 37

Enlever des accessoires du congelateur 39

Nettoyer les accessoires 41

Remplacer les ampoules 42

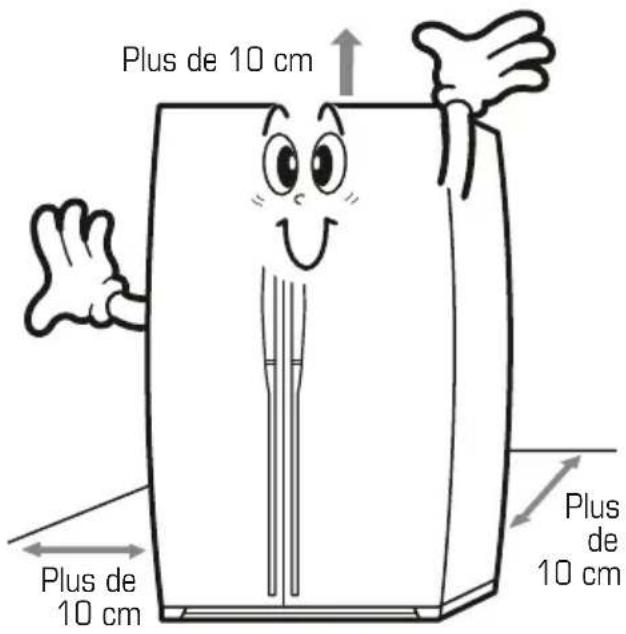

Installer le refrigerateur 42

Regler le jeu des portes 45

Depannage 47

Informations generales sur les differents

Bruits emis par le refrigerateur 48

Limites de temperature ambiante 49

Directives relatives à l'environnement 49

Consignes de securite

Symboles Attention / Avertissement

Peut provoquer des blessures graves ou la mort

Peut provoquer des dommages corporels ou matériels

Autres symboles

A ne jamais faire

Ne jamais retirer

NE JAMAIS toucher

A suivre

Débrancher la prise électrique

Raccorder à la terre pour éviter les chocs électriques

Rappel bienveillant

• Avant d'utiliser votre réfrigérateur, veillez à lire ce manuel complètement et à le conserver dans un endroit sûr pour pouvoir vous y référer ultérieurement.
• Les caractéristiques du réfrigérateur que vous venez d'acquérir peuvent être légèrement différentes des descriptifs contenus dans ce manuel du fait que les instructions données concernent plusieurs modèles.
• Les enfants et les personnes fragiles ne doivent pas utiliser ce réfrigérateur sans surveillance.
• Faites attention aux enfants et empêchez-les de jouer avec le réfrigérateur.
• Le R600a ou le R134a sont des agents réfrigérants. Contrôlez l'étiquette indiquant la puissance du compresseur et la classe de température à l'arrière du réfrigérateur pour obtenir des informations sur le gaz réfrigérant utilisé dans ce réfrigérateur.

Ne branchez jamais plusieurs appareils électriques sur une multi-prise.

– Il y aurait sinon risque d'incendie.

Ne laissez pas la prise électrique trop près de la paroi arrière du réfrigérateur afi n d'éviter qu'elle soit écrasée ou détériorée.

- Une prise abîmée peut, en cas de surchauffe, provoquer un incendie.

Le réfrigérateur ne doit subir aucune aspersion d'eau.

- Il y aurait risque de choc électrique ou d'incendie.

N'utilisez aucun aérosol dans l'environnement du réfrigérateur.

– Il y aurait risque d'explosion ou d'incendie.

Ne placez aucun objet lourd sur le cordon d'alimentation électrique.

- Il y aurait risque de court-circuit ou d'incendie.

Ne débranchez jamais la prise électrique avec les mains mouillées.

– Il y aurait risque de choc électrique.

Ne placez aucun récipient rempli d'eau sur le dessus de l'appareil.

- Si l'eau se déverse, il y aurait risque d'incendie ou de choc électrique.

Le réfrigérateur ne doit pas être installé dans un endroit humide ou proche d'une source d'eau.

- Il y aurait risque de choc électrique ou d'incendie en cas de défaillance de l'isolation des pièces électriques.

Les matériaux très volatiles ou infl ammables ne doivent pas être conservés dans l'appareil.

- Il y a risque d'explosion si du benzène, des diluants, de l'éthanol, de l'éther, des gaz LP (à base de pétrole liquéfi é) ou d'autres matériaux similaires sont stockés dans le réfrigérateur.

Ne démontez, ni ne réparez jamais le réfrigérateur vous-même.

- Il y aurait risque d'incendie, de dysfonctionnement ou de dommages corporels.

Débranchez la prise électrique avant de remplacer l'ampoule du réfrigérateur.

- Il y aurait sinon risque de choc électrique.

La porte et le joint en caoutchouc du réfrigérateur doivent être enlevés avant de mettre le réfrigérateur au rebut.

- Ceci afi n d'éviter que des enfants ne puissent s'emprisonner à l'intérieur.

Le réfrigérateur doit être relié à la terre.

- Le réfrigérateur doit être relié à la terre afin d'éviter une surconsommation électrique ou des chocs électriques dus aux chutes de tension.

Il est interdit d'utiliser une conduite de gaz, des lignes téléphoniques ou un paratonnerre comme point de terre.

- Il y a risque de choc électrique si le branchement à la terre n'est pas réalisé correctement.

- Veillez à maintenir propres les fentes d'aération et les conduits d'air à l'intérieur du réfrigérateur afi n d'éviter leur obturation.

- Supprimez le givre en suivant les recommandations du fabricant. Aucun équipement mécanique ou toute autre méthode que celle indiquée ne doivent être utilisés.

- Le système de réfrigération et le circuit électrique ne doivent en aucun cas être endommagés.

- N'utilisez aucun appareil électronique à l'intérieur du réfrigérateur, autres que ceux recommandés par le fabricant.

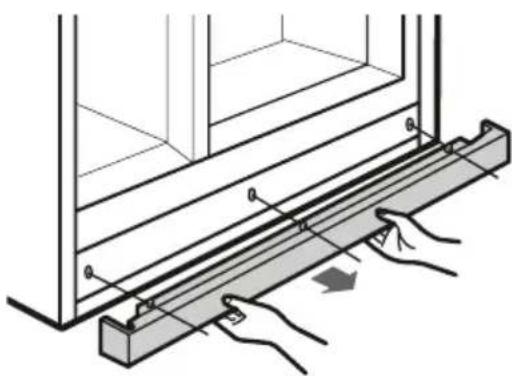

- Ne piétinez pas le cache recouvrant les pieds au bas du réfrigérateur.

Ne remplissez pas le réfrigérateur d'aliments de façon exagérée.

- Si les aliments chutent quand la porte du réfrigérateur est ouverte, il y a risque de dommages corporels et matériels.

Ne stockez aucune bouteille ou récipient en verre dans le congélateur.

- Une fois le contenu congelé, le verre peut se briser et provoquer des blessures.

Ne banchez jamais la prise si cette dernière n'est pas en bon état.

- Il y aurait risque de choc électrique ou d'incendie.

Ne débranchez jamais le cordon d'alimentation en tirant dessus.

- Un cordon d'alimentation abîmé peut provoquer des courts-circuits, des incendies ou des chocs électriques.

- Si le cordon d'alimentation est abîmé, il doit être remplacé soit par le fabricant, soit par un service après-vente agréé, soit par un technicien qualifié.

Ne placez aucun objet sur le dessus de l'appareil.

- Quand vous ouvrez ou refermez les portes, ces objets pourraient chuter et provoquer des dommages corporels ou matériels.

Ne conservez aucun médicaments, matériel scientifi que ou autres produits thermosensibles à l'intérieur du congélateur.

- Contrôlez les étiquettes des produits pour être sûr que leur réfrigération n'est pas interdite.

- Ne laissez jamais les enfants se pendrent aux compartiments ou aux portes.

- Ne laissez jamais les enfants se pendrent au comptoir et aux portes.

- Ne laissez jamais les enfants se pendrent aux clayettes de l'appareil.

C'est un agent gaz réfrigérant qui provoque la réfrigération du réfrigérateur et cet agent est distribué grâce à un procédé spécifi que. Veillez à ce que les tuyaux à l'arrière du réfrigérateur ne soient pas abîmés.

Le réfrigérateur contient une petite quantité d'Isobutane, gaz réfrigérant écologique à haute température ainsi qu'un autre gaz qui sont très infl ammables. Manipulez le réfrigérateur avec précaution afin de ne pas endommager le systèmede réfrigération lors du transport et de l'installation de l'appareil.

Toute fuite de gaz réfrigérant peut s'enfl am- mer et provoquer des lésions occulaires. En cas de fuite de gaz réfrigérant, évitez tout con- tact avec une source incandescente ou toute

source d'incendie potentielle et aérez la pièce dans laquelle se trouve le réfrigérateur plusieurs minutes.

• La taille de la pièce devant accueillir le réfrigérateur doit être défi nie en fonction de la quantité de gaz réfrigérant contenu dans l'appareil afi n d'éviter, qu'en cas de fuite, le gaz ne se mélange à l'air en créant une combinaison infl ammable.
• La taille de la pièce devant accueillir l'appareil doit être calculée comme suit : 8g de gaz réfrigérant de type R600a par mètre cube. Référez-vous aux instructions étiquetées sur le réfrigérateur pour connaître la quantité de gaz contenu dans l'appareil.
• Ne démarrez pas le réfrigérateur s'il est endommagé. Contactez alors votre revendeur ou le service après vente en cas de doute.

En cas de bruit, d'odeur ou de fumée anormaux, débranchez immédiatement la prise et contactez le service après vente Samsung le plus proche de chez vous.

Ne placez jamais vos mains sous l'appareil.

- Les bords coupants pourraient provoquer des dommages corporels.

Ne touchez jamais les parois intérieures du congélateur, ni les produits et aliments qui y sont conservés avec les mains mouillées.

- Vous pourriez subir des engelures.

N'utilisez jamais de chiffon mouillé ou humide pour éliminer les substances étrangères qui pourraient se trouver sur les fi ches de la prise électrique quand vous nettoyez cette dernière.

• Il y aurait un risque de brûlure et d'incendie. Si vous souhaitez déplacer le réfrigérateur, manipulez-le en le maintenant par l'arrière et le bas.
• Si vous débranchez la prise électrique, vous devez attendre au moins cinq minutes avant de la rebrancher.

Si vous n'utilisez pas le réfrigérateur pendant une période prolongée, veillez à débrancher le cordon d'alimentation électrique.

- Toute défaillance du système d'isolation peut provoquer un incendie.

Preparation de l'appareil avant utilisation

Après avoir effectué les étapes suivantes votre réfrigérateur sera prêt à fonctionner. Dans le cas contraire, véri? ez l'alimentation électrique et votre source électrique.

En cas de doutes ou de problèmes, contactez le service après vente BORETTI le plus proche.

1 Positionnez à leur emplacement respectif les clayettes et les compartiments qui ont été retirés pour le transport (voir pages 39 et 40).
2 Nettoyez le congélateur/réfrigérateur et ses accessoires pour supprimer toute trace de la poussière qui a pu s'accumuler lors de l'emballage et de l'expédition (voir page 41).
3 Une fois le réfrigérateur branché, l'ampoule à l'intérieur doit s'allumer chaque fois que la porte intérieure du réfrigérateur est ouverte.
4 Positionnez le thermostat sur la température la plus basse et patientez une heure. Le réfrigérateur refroidit doucement et le compresseur doit tourner régulièrement en émettant un léger bourdonnement.

5 Une fois la température suf? samment bas-se, vous pouvez commencer à stocker des aliments.

Notez que plusieurs heures sont nécessaires pour atteindre la température appropriée une fois que le réfrigérateur est en marche.

Véri? ez que la plage de tension, le câble électrique et la prise peuvent supporter un circuit électrique de plus de

10A avant le branchement électrique.

Caracteristiques

Système Multi-Flow

- L'air de réfrigération circule par chaque orifice Ceci permet une répartition équilibrée de la puissance de réfrigération à l'intérieur du réfrigérateur et de conserver la fraîcheur des aliments plus longtemps.

Haute humidité pour des aliments plus frais

- Vous pouvez conserver des aliments, des fruits et des légumes frais plus longtemps car votre réfrigérateur diffuse un air réfrigéré très humide.

Alarme de la porte

- Si la porte du réfrigérateur reste ouverte plus de deux minutes, une alarme musicale est automatiquement déclenchée. Cette caractéristique vous aide à économiser de l'énergie et à préserver les aliments stockés.

Panneau de commande

FRE. TEMP REF. TEMP colder Voyant N°⑤ Voyant N°④ Voyant N°③ Voyant N°② Voyant N°① cold BOUTON TEMP. CONGEL. Pour régler la température du con- gélateur, appuyez plusieurs fois sur de bouton pour choisir entre les niveaux. Niveau 1 (froid) à niveau 9 (plus froid). BOUTON TEMP. REF. Pour régler la température du réfrigé- rateur, appuyez plusieurs fois sur ce bouton entre choisir entre les niveaux. Niveau 1 (froid) à niveau 9 (plus froid).

Controle de la temperature

Tableau des niveaux

Référence	Froid → Normal → Plus froid
VOYANT CONDITION(Allumé)○ (Eteint)○ (Clignotant)	5432●	54321	543●	543●	54●	54●	5●	5●	●●●●●●●●
Niveau	1	2	3	4	5	6	7	8	9

Aux niveaux 2, 4, 6 et 8, le voyant marqué (●) s'allume complètement après avoir clignoté pendant 5 secondes (●).

Congelation

• La température de congélation peut être réglée sur n'importe quel niveau entre le niveau 1 (froid) et le niveau 9 (plus froid).
• Appuyez sur le bouton TEMP. CONGEL. plusieurs fois jusqu'à avoir atteint le niveau voulu.
• A chaque niveau, les voyants s'allument ou s'éteignent comme indiqué dans le tableau.

Réfrigérateur

• La température du réfrigérateur peut être réglée sur n'importe quel niveau entre le niveau 1 (froid) et le niveau 9 (plus froid).
• Appuyez sur le bouton TEMP. REF. plusieurs fois jusqu'à avoir atteint le niveau voulu.
• A chaque niveau, les voyants s'allument ou s'éteignent comme indiqué dans le tableau.

NOTE

- Pour votre confort, la température de votre réfrigérateur a été pré-réglée en usine.

• Le thermostat du réfrigérateur doit être positionné sur "NORMAL" (niveau 5 : -20°C pour le congélateur et 3°C pour le réfrigérateur si l'appareil est utilisé pour la première fois ou s'il a été éteint pendant une période prolongée).
• Après une coupure de courant, quand l'alimentation électrique revient, vérifi ez le thermostat. Il est recommandé de le positionner en fonction des conditions d'utilisation en cours, le réglage conseillé étant NORMAL.

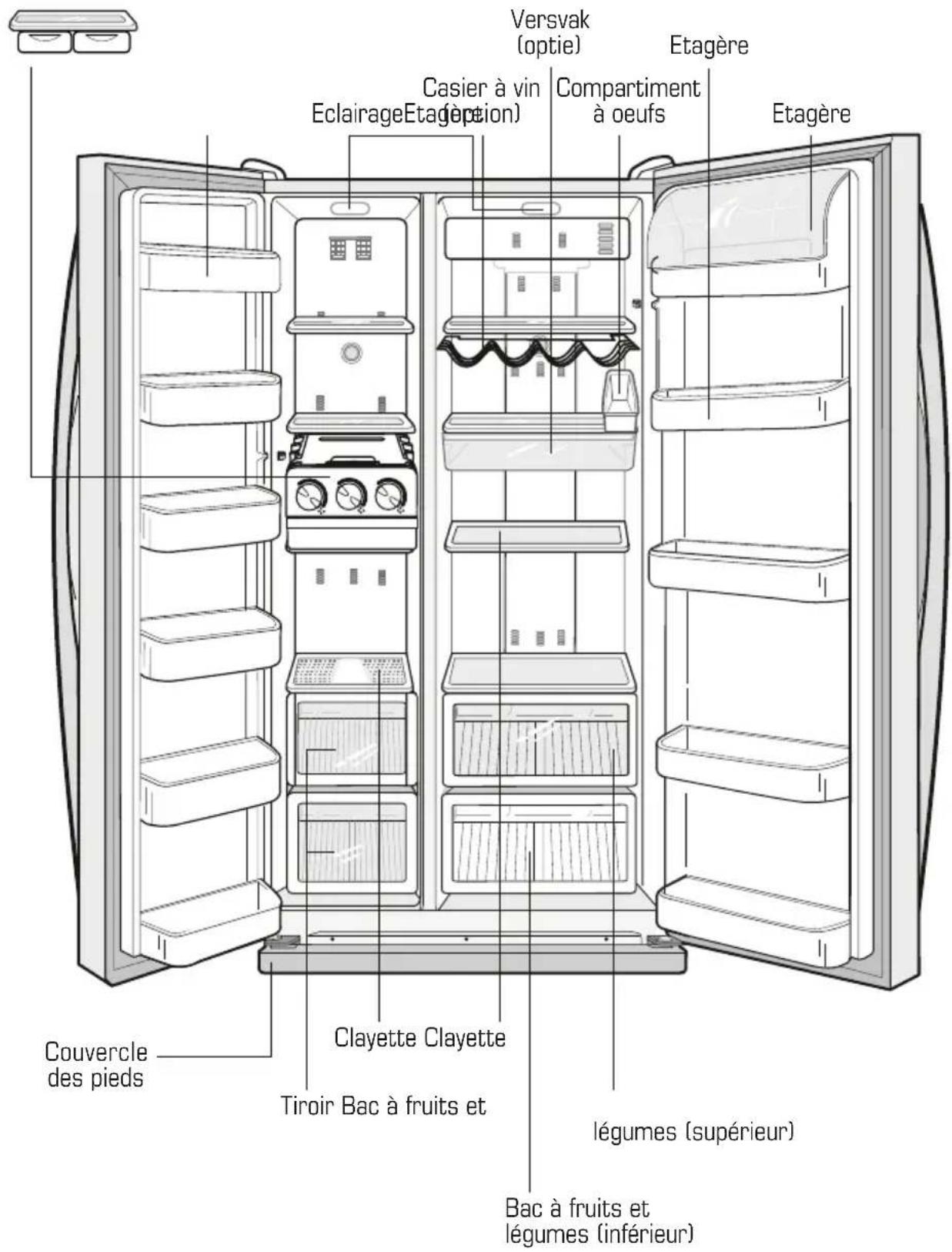

Vue d'ensemble de votre refrigerateur

Tiroir à glaçons (option)

Versvak (optie) Etagère Casier à vin (option) Eclairage Etagère Compartiment à oeufs Couvercle des pieds Clayette Clayette Tiroir Bac à fruits et légumes (supérieur) Bac à fruits et légumes (inférieur)

Fabrication de glace

1 Sortez le tiroir à glaçons.

2 Versez de l'eau dans le tiroir jusqu'à l'indicateur de niveau sur le tiroir.

3 Placez-le sous ou sur la clayette du congélateur.

4 Pour séparer les glaçons, tirez le tiroir et tordez légèrement le tiroir en le tenant pas les extrémités.

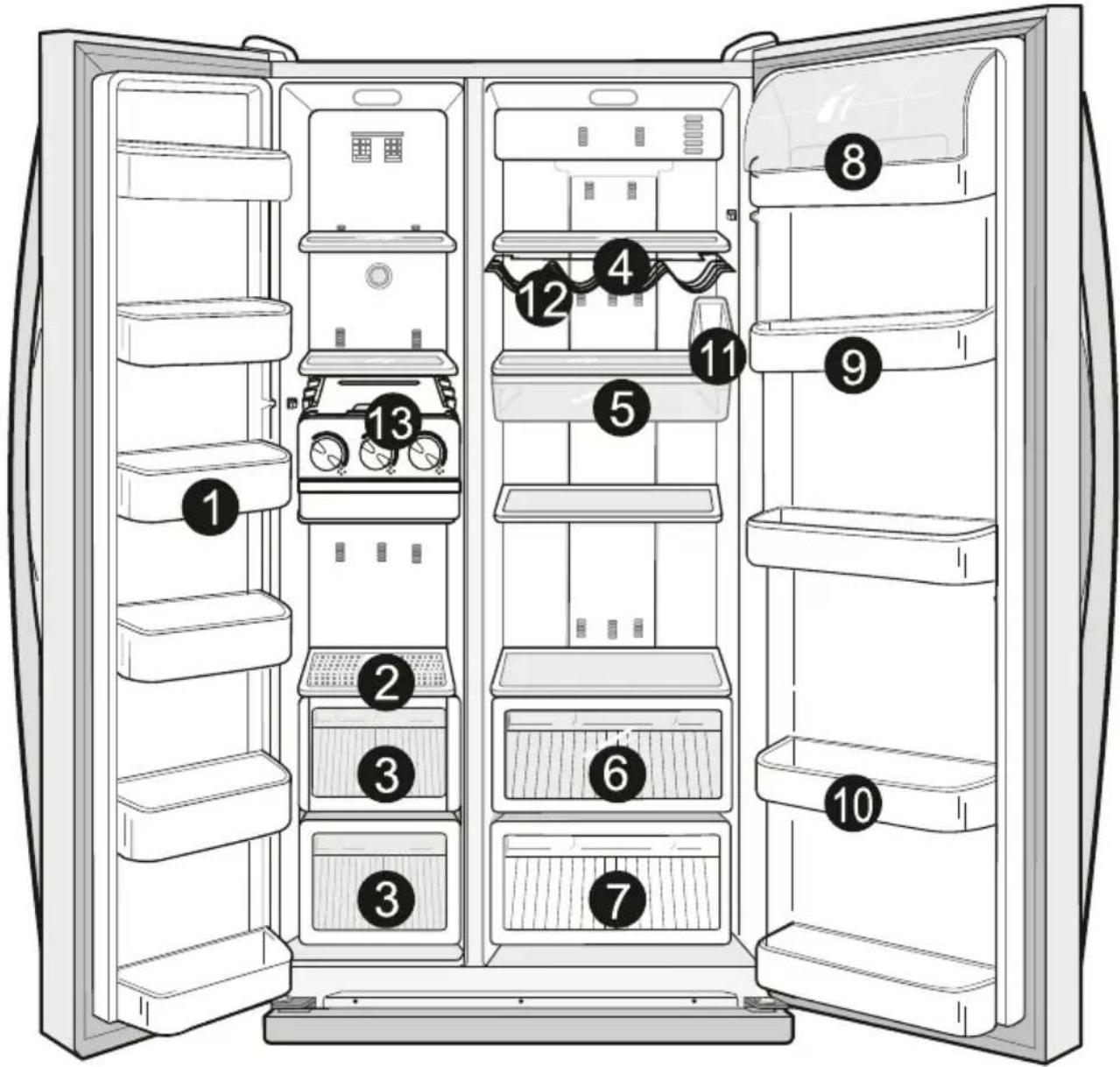

Guide de conservation des aliments

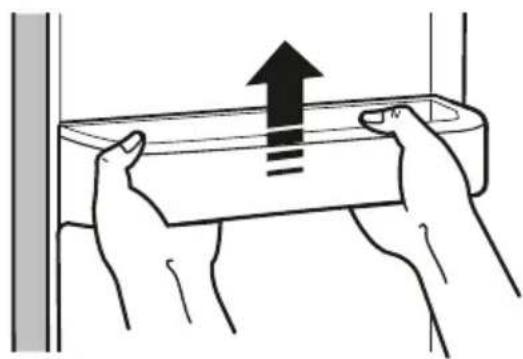

Compartiment à aliments

Pour conserver de petits emballages d'aliments congelés.

Clayette en verre trempé

Pour conserver tous types d'aliments congelés.

Compartiment de conservation pour les viandes et les produits secs.

Pour conserver les viandes et les produits secs. Les aliments conservés doivent être correctement emballés à l'aide d'aluminium ou de tout autre élément approprié.

4 Clayette en verre trempé Peut-être utilisée en toute sécurité.
5 Compartiment central de réfrigération Préserve la saveur des aliments et prolonge leur fraîcheur. Utilisez le compartiment central pour conserver les fromages, les viandes, les encas, les poissons ou tout autre aliment qui sera utilisé rapidement.
6 Tiroir Fruits & Salades (supérieur) Pour conserver les légumes et les fruits.
7 Tiroir Fruits & Salades (inférieur) Pour conserver les légumes et les fruits. Ce tiroir est relativement étanche à l'air et les aliments qui y sont conservés n'ont pas d'influence sur les autres aliments du congélateur et vice versa. Les aliments gardent toutes leurs saveurs à l'intérieur du congélateur.
8 Compartiment à crémerie Pour conserver les produits gras tels que le beurre ou les fromages.
9 Compartiment à aliments Pour conserver les petits conteneurs de lait ou de yahourt, etc...
10 Porte bouteille Pour conserver différents types de bouteilles ou de canettes.
11 Compartiment à oeufs Conservez les oeufs dans le compartiment à oeufs puis placez le compartiment sur la clayette en verre trempé.
12 Etagère à vin Rangez les oeufs dans le compartiment à oeufs et placez ce dernier sur la clayette en verre trempé.
13 Tiroir à glaçons Pour fabriquer de la glace. Il peut être retiré lorsque le glace n'est pas fabriquée.

- Les aliments conservés à une température ambiante de 5°C ou moins peuvent être congelés.

NOTE

- La température à l'intérieur du réfrigérateur peut augmenter si un grand nombre d'aliments chauds y sont conservés en même temps. La température redescend généralement après 24 heures.

• Il faut plusieurs heures au réfrigérateur pour atteindre la bonne température après qu'il ait été mis en marche.
• N'insérez les aliments qu'une fois la température suffisamment basse.
• Les liquides et les aliments très humides (fruits ou légumes) doivent être conservés dans des récipients étanches ou après avoir été lavés et séchés.
• N'ouvrez pas les portes trop fréquemment et ne les laissez pas trop longtemps ouvertes afin de ne pas diminuer l'efficacité du réfrigérateur et de ne pas augmenter le régime de fonctionnement du compresseur.
• Il se peut qu'un brouillard se forme sur les surfaces à l'intérieur des compartiments quand la porte du congélateur est ouverte. Ceci est normal.

Enlever des accessoires du congelateur

Clayette en verre trempé

Tirez sur la clayette jusqu'en butée, puis soulevez la pour la sortir.

Compartiment à aliments

Maintenez le compartiment avec les deux mains et soulevez le.

Enlever des accessoires du congelateur

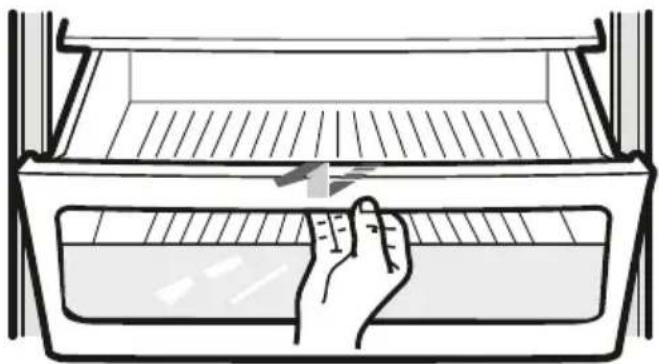

Tiroirs

Retirez les tiroirs en tirant dessus et en les soulevant légèrement.

Sortez le bac à glaçons en le tirant vers vous.

Ne retirez le cache pieds qu'en cas d'absolue nécessité.

Ouvrez les portes du congélateur et du réfrigérateur, retirez les trois vis et détachez le cache.

Pour réinstaller le cache, replacez le dans sa position d'origine et revissez les trois vis.

• Ne forcez jamais trop quand vous retirez des accessoires, vous pourriez vous blesser.
• N'intervertissez jamais la position de la clayette la plus haute du congélateur. Elle pourrait chuter, se casser et provoquer des blessures.
• Avant de retirer des accessoires du congélateur et du réfrigérateur, veillez à d'abord déplacer les aliments qui s'y trouvent.
• Ne placez aucun aliment dans le compartiment à glaçons et retirez ce dernier s'il n'est pas utilisé.

Nettoyer les accessoires

Accessoires intérieurs

Nettoyez les accessoires avec un détergent doux. Essuyez les ensuite avec un chiffon sec. Après avoir nettoyé les accessoires, assurez-vous qu'ils soient bien secs avant de les réutiliser.

Accessoires exterieurs

Les portes et les poignées doivent être nettoyées avec un chiffon et un détergent doux. Séchez les avec un chiffon propre. L'extérieur doit être nettoyé une à deux fois par an.

Utilisez un aspirateur pour supprimer la poussière une à deux fois par an.

Joints caoutchouc des portes

Si les joints en caoutchouc des portes sont sales, les portes ne se ferment plus correctement et le réfrigérateur ne peut plus fonctionner de façon effi cace. Nettoyez les avec un chiffon et un étergent doux. Puis essuyez les avec un chiffon sec.

• Quand vous nettoyez l'appareil ou si ce dernier n'est pas utilisé pendant une période prolongée, veillez à toujours l'éteindre, à laisser les portes ouvertes et à le maintenir au sec.
• Ne le nettoyez jamais en pulvérisant directement de l'eau dessus.
• Ne le nettoyez jamais avec des produits à base de benzène, de diluants ou avec un nettoyant pour carrosserie automobile.

Remplacer les ampoules

Avant de remplacer les ampoules, veillez à débrancher l'appareil.

Si vous rencontrez des diffi cultés lors du remplacement des ampoules, contactez le service après vente BORETTI le plus proche.

1 Retirez le cache ampoule.

Utilisez un tournevis pour enlever les vis qui maintiennent le cache.

2 Après avec remplacé l'ampoule, réinstallez le cache avec les vis.

La tension nominale des ampoules est indiquée sur le support d'ampoule ou sur l'ampoule elle-même.

NOTE

Installer le refrigerateur

Vérifi ez les dimensions de votre porte d'entrée.

Vérifi ez les dimensions de votre porte d'entrée pour vous assurer que le réfrigérateur peut passer.

* Dimensions de l'appareil

Dimensions (mm) Commentaires

Largeur 855

Profondeur 755 Avec porte

Hauteur 1800

Retirez tous les emballages:

Retirez les cales en mousse avant de mettre votre appareil en fonction.

Laissez un espace de 10cm à droite, à gauche et à l'arrière de l'appareil afi n de réduire la consommation électrique

1. Prévoyez suffi samment d'espace pour pouvoir installer l'appareil sur une surface plane.

Si l'appareil n'est pas de niveau, le système de réfrigération peut ne pas fonctionner correctement.

1. Nettoyez le réfrigérateur.

Essuyez l'intérieur et l'extérieur de l'appareil avec un chiffon sec.

Plus de 10 cm Plus de 10 cm Plus de 10 cm

1. Placez les aliments dans le réfrigérateur.

Attendez au moins deux à trois heures après avoir branché l'appareil avant d'y insérer des aliments.

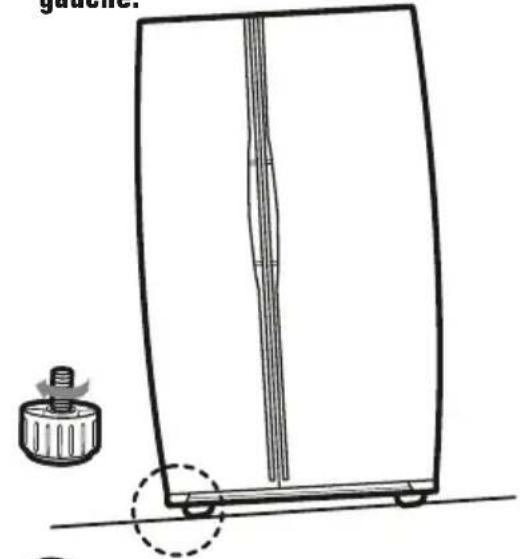

Pour ajuster le niveau du réfrigérateur, réglez les pieds avant légèrement plus haut que les pieds arrière de façon à pouvoir ouvrir et fermer les portes plus facilement.

Vous devez d'abord démonter le cache pieds avant de régler la hauteur du réfrigérateur.

1. Si le réfrigérateur a tendance à basculer vers la gauche, tournez le pied réglable de gauche.

1. Si le réfrigérateur a tendance à basculer vers la droite, tournez le pied réglable de droite.

Mise a la terre de l'appareil

L'appareil doit être relié à la terre avant d'être utilisé. Vous devez relier le réfrigérateur à la terre afi n d'éviter les chutes de puissance ou les chocs électriques dus aux fuites de courant de votre appareil. N'utilisez jamais de conduites de gaz, de lignes téléphoniques ou de paratonnerre comme point de mise à la terre.

N'utilisez jamais de prise électrique sans fi che de terre.

Raccordez le fi l de terre (jaune/vert ou vert).

Tuyau en cuivre Fil de terre Vis de terre

Regler le jeu des portes

Régler le petit décalage entre les portes.

Si la porte du congélateur est plus basse que celle du réfrigérateur.

Si la porte du réfrigérateur est plus basse que celle du réfrigérateur.

Pièce de réglage Pièce de réglage

Ouvrez les portes et réglez les comme suit :

1. Dévissez l'écrou (①) de la charnière inférieure jusqu'à l'extrémité haute du boulon (②).

Pour dévisser l'écrou (①), utilisez une clé héxagonale (③) pour faire tourner le boulon (②) dans le sens inverse des aiguilles d'une montre pour pouvoir libérer écrou (①) à la main.

③ cle ① ecrou ② boulon

① ecrou ② boulon ③ cle

1. Réglez la différence de hauteur entre les portes en tournant le boulon (②) dans le sens des aiguilles d'une montre (√) ou (√) dans le sens inverse.

La porte remonte en tournant dans le sens des aiguilles d'une montre ( √ ).

NOTE

③ cle ② boulon

③ cle ② boulon

1. Après avoir réglé les portes, tournez l'écrou (①) dans le sens des aiguilles d'une montre (↘) jusqu'à l'extrémité basse du boulon, puis resserrez le boulon à l'aide de la clé (③) pour fixer l'écrou (①).

③ cle ① ecrou ② boulon

① ecrou ② boulon ③ cle

Si vous ne serrez pas l'écrou (①) fermement, le boulon peut (②) se desserrer.

• Ne comprimez pas le cordon d'alimentation électrique.
• Quand vous mettrez votre réfrigérateur au rebut, veillez à en retirer les joints de portes.

Depannage

Le réfrigérateur ne fonctionne pas du tout ou il ne refroidit pas suffi samment

• Vérifi ez que la prise électrique soit correctement branchée.
• Vérifi ez que le fusible de la prise électrique n'ait pas grillé.
• Le thermostat est-il réglé à la bonne température ?
• Le réfrigérateur est-il en contact direct avec les rayons du soleil ou proche d'une source de chaleur ?
• La paroi arrière du réfrigérateur n'est elle pas trop près du mur ?

Les aliments à l'intérieur du réfrigérateur sont congelés

• Le thermostat est-il réglé à la bonne température ?
• La température de la pièce n'est-elle pas trop basse ?
• Avez vous placé des aliments à forte teneur en eau dans la partie la plus froide du réfri-gérateur ?

Bruits ou son anormaux

• Vérifi ez la planitude et la stabilité du sol.
• La paroi arrière du réfrigérateur n'est-elle pas trop près du mur ?
• Un objet est-il tombé derrière ou sous l'appareil ?
• Le bruit provient-il du compresseur de l'appareil ?
• Un espèce de "tic-tac" à l'intérieur de l'appareil est normal. Il est du à la contraction et à la dilatation des différents accessoires.

Les coins et parois avant sont équipés de radiateurs. Il est donc normal qu'ils soient chauds.

• Le coin avant du réfrigérateur est équipé d'un dispositif qui empêche la condensation.
• Les deux parois du réfrigérateur sont équipées de caloducs, il est donc normal qu'elles soient chaudes.

La condensation qui se forme à l'intérieur du réfrigérateur est normale

- La condensation peut être due au fait que les portes soient restées ouvertes trop longtemps ou que des aliments à forte teneur en eau soient conservés encore emballés alors que la température et l'humidité extérieures sont élevées.

L'intérieur du réfrigérateur dégage des odeurs

• Vous n'avez pas emballé les aliments trop odorants de façon assez étanche ou vous avez laissé un aliment trop longtemps à l'intérieur du réfrigérateur.
• Pensez à toujours emballer les aliments très odorants afi n qu'ils soient étanches à l'air.
• Pensez à toujours jeter les aliments dont la date de péremption est dépassée.

Du givre se forme sur les parois du congélateur

• Les arrivées et sorties d'air sont-elles obstruées ?
• Laissez toujours suffi samment d'espace entre les aliments pour permettre à l'air de bien circuler.
• La porte est-elle correctement fermée ?

Informations generales sur les différents Bruits emis par le refrigerateur

Le réfrigérateur fonctionne grâce à un compresseur et abaisse sa température intérieure grâce à un procédé de circulation de gaz réfrigérant afi n de garantir la fraîcheur et les qualités nutritives des aliments qui y sont conservés. Lorsque que le réfrigérateur est en route, un bruit léger peut être perçu. Ne vous affolez pas, ce bruit est normal et n'a aucun impact sur l'effi cacité du réfrigérateur.

1. Léger "bourdonnement"

Quand le compresseur est en marche, le son au démarrage est un peu fort. Les réfrigérateurs très performants émettent un son plus fort du fait de la haute performance de leur compresseur.

2. Bruit de la circulation de l'air ou de l'eau

La température à l'intérieur du réfrigérateur peut être abaissée rapidement grâce à l'agent réfrigérant qui circule dans les tuyaux. Il existe deux types d'agents réfrigérants, les agents gazeux et les agents liquides. Leur circulation entraîne un léger bruit.

3. Bruit de "féraille"

Quand le réfrigérateur se met en route et s'arrête, les composants électriques tels que le panneau de commande principal, le relais de démarrage et la résistance émettent un bruit de "féraille" car ils sont activés et désactivés en permanence.

4. Léger "sifflement"

Un ventilateur est installé à l'intérieur du réfrigérateur pour améliorer la circulation d'air. Quand le ventilateur est en marche, on peut entendre le buit de l'air qui circule et du moteur qui tourne. D'une part la mise en route du ventilateur garantit que la température intérieure est abaissée rapidement et de façon régulière ce qui a une incidence importante sur la fraîcheur et les qualités nutritives des aliments. D'autre part, le fonctionnement du ventilateur peut augmenter les effets de réfrigération du réfrigérateur.

5. Bruit de craquement et de "relâchement"

Quand le réfrigérateur est en route et du fait de la variation de température, les aliments congelés "craquent", l'évaporateur et la tuyauterie émettent un bruit du à leur dilatation et leur contraction.

Limites de temperature ambiante

Cet appareil est conçu pour fonctionner à des températures ambiantes spécifiées par sa classe climatique qui est mentionnée sur la plaque signalétique.

Classe climatique	Symbole	Température ambiante
Max.	Min.
Subtempérée	SN	32°C (90°F)	10 °C (50 °F)
Tempérée		N	32°C (90°F)	16°C (61°F)
Subtropicale		ST	38°C (100°F)	18°C (64°F)
Tropicale		T	43°C (109°F)	18°C (64°F)

NOTES: La température intérieure peut être infl uencée par des facteurs tels que l'emplacement de l'appareil, la température ambiante et la fréquence d'ouverture des portes. Veillez à régler la température de façon à compenser ces facteurs.

Directives relatives à l'environnement

Respectez les consignes suivantes si vous souhaitez mettre l'appareil au rebut, pour quelque raison que ce soit :

mettez l'appareil au rebut auprès du centre local désigné pour la collecte des appareils ménagers. Un traitement correct permet de recycler les matériaux de valeur de manière intelligente.

Avant de jeter l'appareil, il est important que vous coupiez le câble d'alimentation électrique et retiriez le câble et sa fiche. Cet appareil est pourvu d'une marque indiquant sa conformité à la directive européenne 2002/96CE relative à la mise au rebut des appareils électroniques et électriques. Cette directive détermine les normes de collecte et de recyclage des appareils mis au rebut en vigueur dans l'ensemble de l'Union européenne.
