MODE D'EMPLOI KH 2222 Bench

D-44867 Bochum, Allemagne

www.kompernass.com

Index

1. Caracteristiques techniques 4

1.1.Puisance de sortie 4
1.2.Haut-parleurs 4
1.3. Dimensions (en mm) 4

2. Volume de livraison 4

3. Utilisation et fonction 4

4. Consignes de sécurité/disposition de l'appareil 4

5. Éléments de commande et affichages 6

5.1.Haut-parleur central face avant 6
5.2.Haut-parleur central face arriere 6
5.3. Face arriere du Subwoofer 6
5.4.Telecommande 7

6. Mettre le système son surround en service 8

6.1.Deballer les composants 8
6.2.Metre la telecommande en service 8
6.3. Placer les haut-parleurs et le Subwoofer 8
6.4.Raccorder les haut-parleurs et le Subwoofer 8
6.5.Raccorder le systeme son surround aux appeareils audio/VIDEO 9
6.5.1. Raccord sur sorties audio canal 5.1 9
6.5.2. Raccord par deux plots Cinch en sortie audio 10
6.5.3.Raccord par plot Scart/Euro AV 10
6.5.4.Raccord par sortie casque 10

7. Utiliser le système son surround 11

8. Fonctions pendant le fonctionnement 11

8.1. Regler la puissance sonore principale 11
8.2. Regler la puissance sonore de chaque haut-parleur 12
8.3. Regler les basses et les aigus 12
8.4. Regler l'équilibre des haut-parleurs 12
8.5. Réglage muet du système son surround 12

9.Nettoyage du systeme son surround 12

10. Réparer les pannes 13

10.1. La télécommande ne fonctionne pas 13
10.2.Aucun son 13
10.3. Aucun son surround 13
10.4. Autres fonctionnements defectueux 13

1. Caractéristiques techniques

1.1. Puisance de sortie

Subwoofer. 30 W (8 ohm, THD: 1%)

Haut-parleurs avant

et arrière 12 W chacun (4 ohm, THD: 1%)

Haut-parleur central. 12 W (4 ohm, THD: 1%

Consommation de courant....150 W

Tension de réseau............courant alternatif 230V 50Hz

1.2.Haut-parleurs

Subwoofer .165 mm (6 1/2") 4 ohms

Haut-parleurs avant

et arrriere . 70 mm chacun (21/2") 4 ohm

Haut-parleur central. 70 mm (2 1/2") 4 ohm

1.3. Dimensions (en mm)

Subwoofer. 213 (I) × 365 (p) × 420 (h)

Haut-parleur central. 290 (I) × 151 (p) × 105 (h)

Haut-parleurs avant

et arrriere, chacun 90 (I) × 100 (p) × 104 (h)

2. Volume de livraison

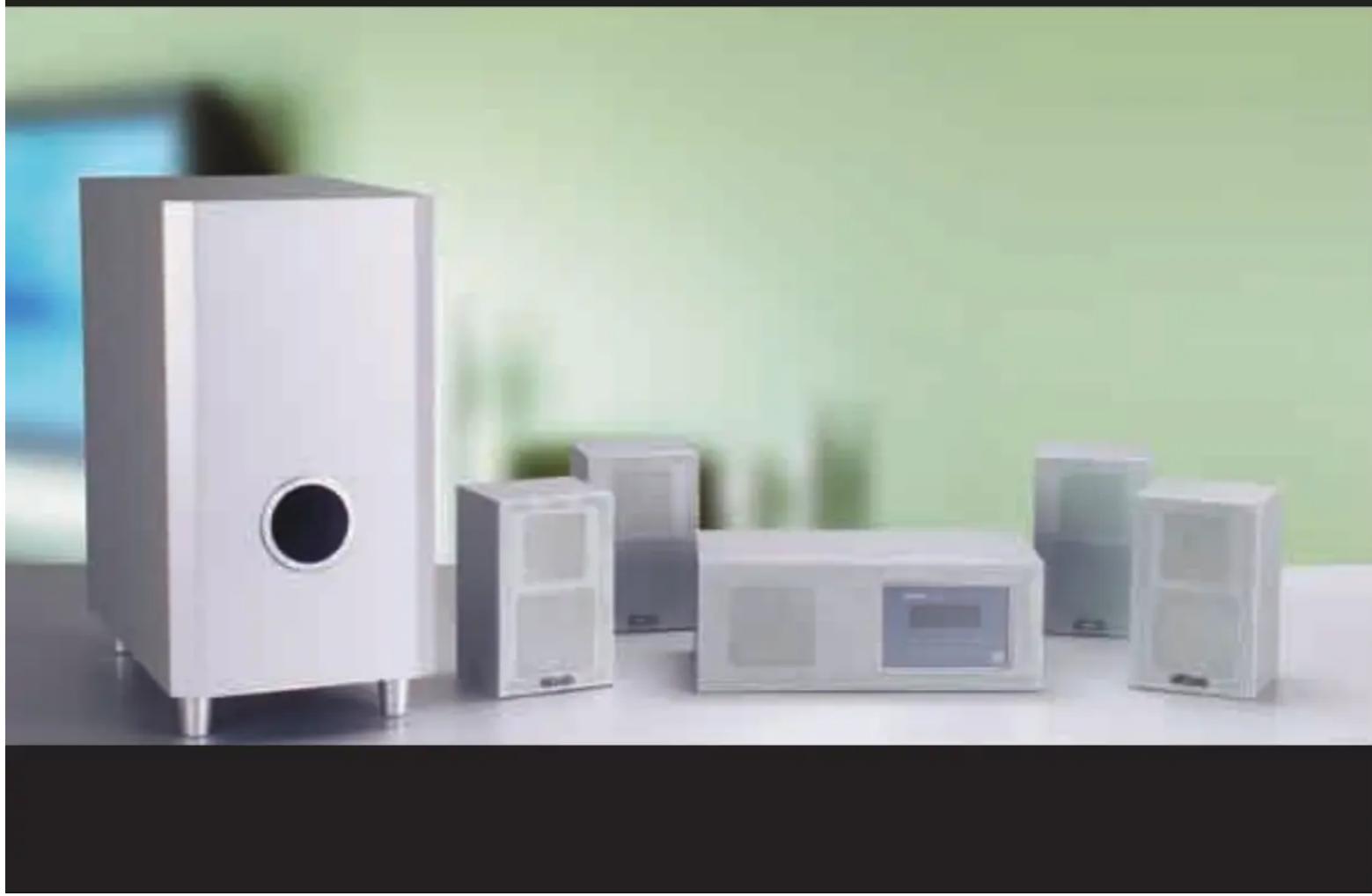

1. Système son surround, composé de

2. Subwoofer

3. haut-parleur central
   2 haut-parleurs avants
4. 2 haut-parleurs arrirées
5. Telekommande à infrarouge
6. Deux batteries pour télécommande, de type AAA/LR 03 (microcellules)
7. Câble de haut-parleur:
8. 1 × 2 ~m (pour haut-parleur central)
9. 2 × 4 ~m (pour haut-parleurs avants)
10. 2 × 8 ~m (pour haut-parleurs arrières)
11. Câble de données 1 × 3 m (pour raccorder le hautparleur central au Subwoofer)
12. Le mode d'emploi

3. Utilisation et fonction

Le système son surround KH 2222 eBench est exclusivement défini...

• comme apparéil de l'électronique du spectacle

• pour raccord aux téléviseurs, magnétoscopes, lecteurs DVD et apparéils audio, comme les lecteurs CD, les chaînes Hi Fi et les apparéils similaires

• pour restituer le son surround canal 5.1 pour les supports video/audio équipés en conséquence
• pour simuler le son surround canal 5.1 en cas de son stéreo par la fonction « Q-SOUND »
• pour le mode stationnaire dans les pieces fermées
• pour l'usage privé, non commercial

Attention!

Pour les dommages causés par l'utilisation non conforme du système son surround, aucune responsabilité/ garantie n'est prise en charge!

4. Consignes de sécurité/disposition de l'appareil

N'ouvre jamais les enceintes de Subwoofer, du haut-parleur central et des haut-parleurs avant et arriere! Ils ne contiennent aucune piece dont l'utilisateur peut se servir. Si les enceintes sont ouvertes, la garantie prend fin!

Pour les dommages causés par

• l'ouverture des enceintes des composants et/ou
• les tentatives de réparation, qui n'ont pas été effectues par un personnel qualifié,

aucune responsabilité/garantie n'est prise en charge!

Tenez éloigné les composants du système son surround de toute source de chaleur (par ex. radiateurs branchés)! Dans le cas contraire, les pieces en matière synthétique peuvent fondre et/ou le système son surround surchauffer. Ce qui peut définitivement endommager le système son surround.

Avertissement!

En cas de surchauffe du système son surround, il existe en outre le risque d'incendie!

Ne placez pas le système son surround dans des environ-. nements humides, par ex. dans des caves ou sauna!

Attention!

Si I'humidité pénétre dans les composants, ils peuvent être définitivement endommages!

Avertissement!

Il existe, dans ce cas, un risque d'electrochoc!

Ne placez pas le système son surround, pour des raisons de sécurité, à proximate de l'eau (par ex. vers la baignoire). Ne placez aucun recipient rempli d'eau - par ex. des vases - sur les composants.

Attention!

Si I'eau coule dans les composants, ils peuvent etre définitivement endommages!

Avertissement!

Il existe, dans ce cas, un risque d'electrochoc!

Les composants techniques du système son surround sont concus pour des températures compris entre 5^ C et 35^ C. Utilisez donc le système son surround seulement dans ce domaine de températures.

Attention!

Dans le cas contraire, cela peut engendrer des fonctions d'erreur ou des dommages au système son surround!

Placez tous les composants du système son surround seulement sur des surfaces à l'abri de vibrations, plates et stables. Ainsi vous empêcherez que les composants de tomber ou d'être endommages.

Pour les dommages causés au système son surround et à ses composants, provenant de

• l'influence de l'humidité
• I'eau entree dans I'appareil
• de surchauffe
• de chute,

aucune responsabilité/garantie n'est prise en charge!

Ne pliez pas, ni écrasez le cable de réseau, les cables des haut-parleurs et le cable de données. Posez les cables, de façon que l'on ne marche pas dessus.

Attention!

Dans le cas contraire, les cables peuvent être endommages et donc des fonctions d'erreurs peuvent apparaître dans le système son surround.

Avertissement!

En cas de cable de réseau endommagé, il existe un risque d'électrochoc!

N'essayez jamais de réparer vous-même un cable de réseau endommagé! Faites le réparer uniquement par un électricien qualifié ou par notre associé du service après-venture. Vous trouverez les adresses de notre associé du ser

vice après-vente sur la carte de garantie. La carte de garantie est jointe au système son surround.

Nota:

Aussi longtemps que le système son surround est branché dans une prise, il est sous tension. Cela est également valable, lorsque le système son surround est débranché. Sortez la prise au secteur du système son surround hors de la prise de courant, si l'appareil n'est pas utilisé pendant longtemps. Ainsi, vous évitez une consommation de courant inutile.

5. Éléments de commande et affichages

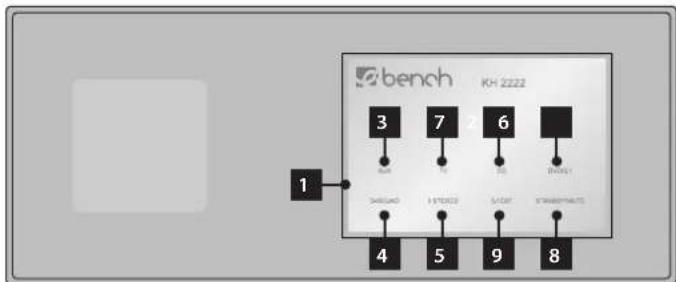

5.1.Haut-parleur central face avant

1. Visualisation
2. Affichage CD
3. Affichage AUX
4. Affichage Q-Sound
5. Affichage stereo/stereo canal 3
6. Affichage DVD/5.1
7. Affichage TV
8. Affichage Standby/Mute
9. Affichage 5.1 EXT

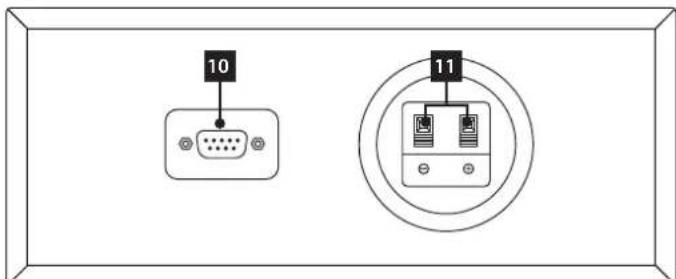

5.2. Haut-parleur central face arrirée

1. Jack pour cable de données
2. Borne de connexion pour cable de haut-parleur

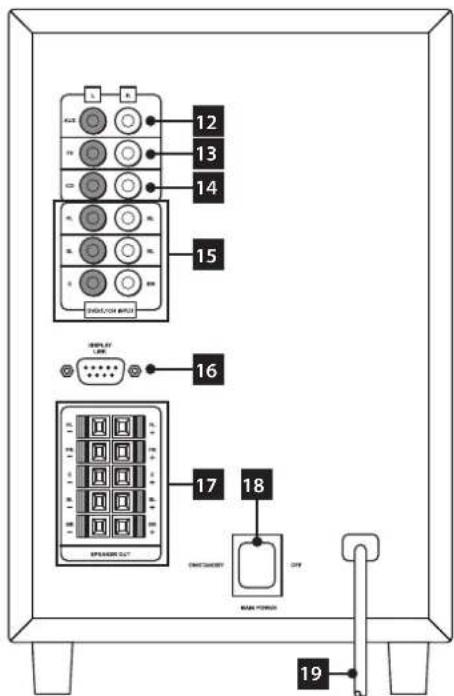

5.3. Face arrriere du Subwoofer

1. Plot d'entrée AUX
2. Plot d'entrée TV
3. Plot d'entrée CD
4. Plots d'entree DVD/5.1
5. Jack DISPLAY LINK pour cable de données
6. Bornes de connexion pour cable de haut-parleur
7. Commutateur principal
8. Câble de réseau

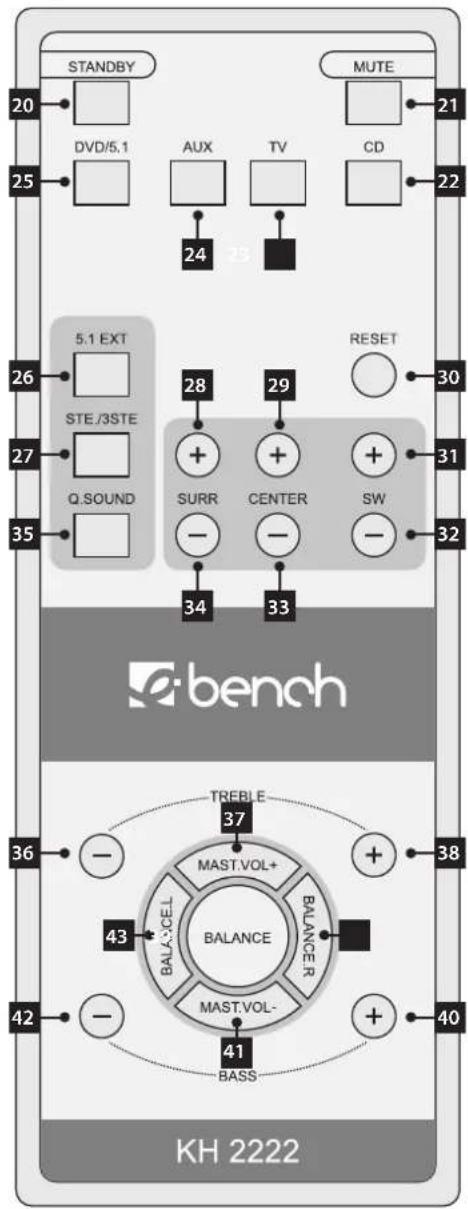

5.4. Telecommande

1. Touche STANDBY
2. Touche MUTE
3. Touche CD
4. Touche TV

5. Touche AUX

6. Touche DVD/5.1

7. Touche 5.1EXT
8. Touche STE./3STE.
9. Touche SURR +
10. Touche CENTER +
11. Touche RESET
12. Touche SW +
13. Touche SW -
14. Touche CENTER -

15. Touche SURR -

16. Touche Q.SOUND

17. Touche TREBLE -
18. Touche MAST.VOL +
19. Touche TREBLE +
20. Touche BALANCE.R
21. Touche BASS +
22. Touche MAST.VOL -
23. Touche BASS -
24. Touche BALANCE.L

6. Mettre le système son surround en service

6.1. Deballer les composants

1 Sortez les composants du système son surround

• 1 Subwoofer actif bass-reflex avec cable de réseau
• 1 haut-parleur central avec récepteur intégré
• 2 haut-parleurs avants
• 2 haut-parleurs arrirées

avec précaution de l'emballage.

2 Sortez ensuite de l'emballage les accessoires suivants

• 1 cable de données (3 metres) pour transmission des signaux entre le haut-parleur central et le Subwoofer
• 1 cable de haut-parleur (3 metres) pour raccorder le haut-parleur central au Subwoofer
• 2 cables de haut-parleur (4 metres chacun) pour raccorder les haut-parleurs avant au Subwoofer
• 2 cables (8 metres chacun) pour raccorder les haut-parleurs arrirées au Subwoofer
• télécommande à infrarouge
  2 batteries

6.2. Mettre la télécommande en service

1 Ouvrez le compartment de batterie de la face arriere de la télécommande et enlevez le couvercle du compartment de batterie.
2 Insérez deux batteries de type AAA/LR 03 (microcellules, fournies dans l'emballage) dans le compartment de batterie. Veillez à insérer les batteries en respectant la polarité.
3 Replacez le couvercle du compartment de batterie sur la face arriere de la télécommande.

Changer de batteries:

Si la télécommande du système son surround ne fonctionne pas correctement/plus, les batteries doivent etre alors changées. Changez toujours les deux batteries, pour utilise la télécommande en toute performance.

Nota:

Ne jetez pas les batteries usagées dans votre poubelle! Déposez les batteries usagées dans un lieu de collecte ou de traitement des déchets ou bien dans le magasin où vous avez achetiè les batteries.

Si vous vous débarrasssez vous-même de la télécommande du système son surround, aparavant vousdezebasolument enlever les batteries!

Pour garantir un fonctionnement parfait de la télécommande:

• Orientez la télécommande toujours en direction du haut-parleur central
  Assurez-vous qu'aucun obstacle n'interfere dans la reception entre la télécommande et le haut-parleur central
• Lors de l'utilisation de la télécommande, n'éloignez pas plus de 5 mètres la télécommande du haut-parleur central. Dans le cas contraire, il peut se produit des dérangements en faisant fonctionner le système son surround par la télécommande.

6.3. Placer les haut-parleurs et le Subwoofer

Placez les haut-parleurs, de façon à obtenir une tonalité optimale:

• haut-parleur droit et gauche avant à droite et à gauche du télévisueur ou de votre lieu d'écoute
• haut-parleur central au milieu entre le haut-parleur gauche et droit avant
• haut-parleur droit et gauche à droite et à gauche derrière votre lieu d'écoute
• Subwoofer: l'oreille humaine ne peut pas localiser dans l'espace les sons graves du Subwoofer. C'est pourquoi, vous pouvez librementCHOISIR le lieu d'emplacement du Subwoofer.

6.4. Raccorder les haut-parleurs et le Subwoofer

Utilisez les trois câbles de haut-parleur plus courts, pour raccorder

• le haut-parleur central et
• le haut-parleur croit et gauche avant au Subwoofer.

Utilisez les deux cables de haut-parleur longs pour rac-corder
- le haut-parleur droit et gauche arrière au Subwoofer.

Nota:

Les quatre petits haut-parleurs sont identiques. Vous pouvez utiliser chaque haut-parleur comme haut-parleur avant ou arrière.

Utilisez le cable de données, pour raccarder le hautparleur central au Subwoofer.

Pour raccorder les haut-parleurs avant et arrriere, enfichez

• l'extrémité du conducteur gris du cable du haut-parleur dans la borne de connexion rouge et
• l'extrémité du conducteur noir du cable du haut-parleur dans la borne de connexion noire

sur la face arrriere du haut-parleur.

2 Enfichez ensuite

• l'extrémité du conducteur gris du cable du haut-parleur dans la borne de connexion rouge et
• l'extrémité du conducteur noir du cable du haut-parleur dans la borne de connexion noire

sur la face arriere du Subwoofer.

Enfichez les câbles de haut-parleur dans les bornes de connexion suivantes:

• les câbles du haut-parleur croit avant dans la borne de connexion désignée par FR
• les câbles du haut-parleur gauche avant dans la borne de connexion désignée par FL
• les cables du haut-parleur central dans la borne de connexion désignée par C
• les cables du haut-parleur droit arrêté dans la borne de connexion désignée par SR
• les cables du haut-parleur gauche arrêté dans la borne de connexion désignée par SL

3 Pour raccorder le haut-parleur central au Subwoofer: enfichez le cable de données dans le jack DISPLAY LINK sur la face arriere du Subwoofer. Serrez a fond les deux vis du connecteur. Enfichez l'autre extremite du cable de données dans le jack sur la face arriere du haut-parleur central. Serrez a fond aussi les deux vis du connecteur.
4 Enfichez maintainant le cable de réseau du Subwoofer dans la prise de courant.
5 Tournez le commutateur principal sur la face arrière du Subwoofer sur ON. Sur l'écran de visualisation du haut-parleur central, il s'affiche STANDBY/MUTE.

6.5. Raccorder le système son surround aux apparèils audio/vidente

Voici les possibilités d'utiliser le système son surround:

A Restitution de son surround canal 5.1 pour les supports du DVD en conséquence. A cet effet, le système son surround doit être raccordé à un lecteur DVD, qui dispose de
- un décodeur DTS et/ou AC3 et
- six sorties audio Cinch pour les haut-parleurs avant et arrrière, le haut-parleur central et le Subwoofer.

B Restitution du son surround canal 5.1 simulé, si l'appa-reil audio/vidéo raccordé dispose du son stéreo. Ceci s'effectue grâce à la fonction « Q-SOUND »
C Restitution du son stéreo d'un apparéil audio/video raccordé.

Les apparèils audio/vidéo suivants peuvent être raccordés au système son surround :

• téléviseur
• video enregistrure
• lecteur DVD
  chaines Hi Fi
• ordinateur

ainsi que les apparèils comparables. Les apparèils audio/ video peuvent être raccordés au système son surround de la manière suivante:

6.5.1. Raccord sur sorties audio canal 5.1

Si vous souhaitez restituer un son surround canal 5.1 (d'un DVD équipé en conséquence), de lecteur DVD doit-disposer de six plots Cinch comme sorties audio. Elles sont désignées souvent par « 5.1 Audio Out », « 5.1 Ch Audio Output » (ou identique). Les six plots Cinchprésentent en outre la désignation du canal audio, dont ils sortent le signal en output. Les désignations sont les suivantes:

• pour le haut-parleur central: « C», « Center » ou identique
• pour les haut-parleurs avant: « FL »/« FR», « Front L »/ « Front R » ou identique
• pour les haut-parleurs arrirée: « SL »/« SR», « Rear L »/ « Rear R » ou identique
• pour le Subwoofer: « SW », « Subwoofer » ou identique

Nota:

Attention : tous les DVD ne donnent pas de son surround canal 5.1. Vous trouvez les informations à ce sujet sur l'emballage du DVD, le DVD lui-même ou les brochures jointes.

1 Enfichez un cable Cinch (n'est pas contenu dans l'emballage, disponible auprès du revendeur audio/video) dans chacun des six plots Cinch de le lecteur DVD à raccarder.
2 Enfichez l'autre extrémité du cable Cinch dans les plots Cinch correspondants sur la face arrêté du Subwoofer:

• le cable pour le haut-parleur central dans le plot désigné par C
• le cable pour le haut-parleur gauche avant dans le plot désigné par FL

• le cable pour le haut-parleur droit avant dans le plot désigné par FR

• le cable pour le haut-parleur gauche arrêté dans le plot désigné par SL

• le cable pour le haut-parleur droit arrêté dans le plot désigné par SR
• le cable pour le Subwoofer dans le plot désigné par SW

Des réglages dans le menu interne d'un lecteur DVD raccordé sont eventuèlement nécessaires, pour que la restitution dessons fonctionne par le système son surround (par exemple, des réglages (par exemple régler la sortie audio). En cas de doute, consultez le mode d'emploi de l'appareil audio/vidéo.

6.5.2. Raccord par deux plots Cinch en sortie audio

Si l'appareil à racorder au système son surround ne dispose que de deux plots Cinch en sortie audio:

1 Enfichez un cable Cinch dans les plots Cinch.
2 Enfichez l'autre extrémité du cable Cinch dans une paire de plots

sur la face arriré du Subwoofer. Vous pouvez utiliser n'importequelle paire de plots. Si vous souhaitez raccorder plusieurs apparèils audio/véo en même temps, il vaut moins le faire en fonction de la désignation des plots, c'est-à-dire raccorder :

• un téléviseur aux plots désignés par TV
• un lecteur CD/une chaîne Hi Fi aux plots désignés par CD
• d'autres apparèils aux plots désignés par AUX.

Nota:

Des réglages à l'appareil audio/vidéo raccordé sont éventulement nécessaires, pour que la restitution dessons fonctionne par le système son surround. Consultez, en cas de doute, le mode d'emploi de l'appareil audio/vidéo.

6.5.3. Raccord par plot Scart/Euro AV

Si l'appareil à racorder ne dispose aucune des sorties audio indiquées, mais d'un plot Scart : raccordez l'appareil à l'aide d'un cable de l'adaptateur Cinch Scart. C'est le cas par exemple, lorsque vous souhaitez restituer le son d'un téléviseur stéreo via le système son surround. Les cables des adaptateurs Cinch Scart sont disponibles auprès du revendeur audio/video.

Pour raccorder l'appareil audio/video, procedez ainsi :

1 Enfichez la prise Scart du cable de l'adaptateur Cinch Scart dans le plot Scart/Euro AV de l'appareil audio/video.
2 Enfichez la prise Cinch du cable de l'adaptateur Cinch. Scart dans une des paires de plots

sur la face arrriere du Subwoofer.

Nota:

Les réglages à l'appareil audio/vidéo raccordé sont éventulement nécessaires, pour que la restitution des sons fonctionne via le système son surround. En cas de doute, consultez le mode d'emploi de l'appareil audio/vidéo.

6.5.4. Raccord par sortie casque

Si l'appareil audio/VIDEO à racorder ne dispose d'aucune des sorties audio indiquées, mais d'une sortie casque: rac-cordez l'appareil à l'aide d'un cable de l'adaptateur Cinch à jack. C'est le cas aussi, si d'autres sorties de l'appareil audio/vidéo sont déjà occupées. Les cables des adaptateurs Cinch à jack sont disponibles auprès du revendeur audio/vidéo.

Pour raccorder l'appareil audio/video, procedez ainsi:

1 Enfichez le connecteur à jack du cable de l'adaptateur Cinch à jack dans le plot de casque de l'appareil audio/ video.

Si le connecteur à jack du cable de l'adaptateur ne s'adapte au plot du casque de l'appareil audio/vidéo: utilisez en plus un adaptateur de connecteur à jack de 3,5 à 6,5 mm (disponible auprès du revendeur audio/vidéo). Placez les sur le connecteur à jack du cable de l'adaptateur.

2 Enfichez les connecteurs Cinch du cable de I'adaptateur Cinch a jack dans une des paires de jack

AUX L/R
TV L/R
CD L/R

sur la face arrriere du Subwoofer.

Nota:

Eventuellement des réglages sont nécessaires à l'appareil audio/vidéo raccordé, pour que la restitution des sons fonctionne via le système son surround. En cas de doute, consultez le mode d'emploi de l'appareil audio/vidéo.

Le système son sourround est maintainant prêt à fonctionner.

7. Utiliser le système surrou

Après avoir

• placé les composants du système son surround dans un lieu approprié et
• les avoir raccordés avec les cables fournis au Subwoofer
• raccordé les appareils audio/video souhaités avec les possibités de raccordement indiquées au système son surround et
• raccordé et branché le Subwoofer au secteur,

you pouvez utiliser maintainant le système son surround.

A cet effect:

1 Branchez l'appareil audio/vidéo, que vous avez raccordé au système son surround. Si nécessaire : démarrez la restitution du support, dont vous souhaitez restituer le son via le système son surround.
2 Sélectionnez avec la télécommande du système son surround la source dont vous souhaitez restituer le son via le système son surround:

Pour restituer le son surround canal 5.1 par un lecteur DVD raccordé au système son surround:

1 Si le lecteur DVD est raccordé avec un cable Scart au téléviseur: reglez la puissance sonore du téléviseur d'abord sur la valeur minimum.
2 Appuyez sur la touche DVD/5.1 de la télécommande. Sur l'écran de visualisation du haut-parleur central, il s'affiche DVD/5.1. Le son est restitue par le haut-parleur avant et le Subwoofer.
3 Appuyez dans l'ordre sur la touche 5.1EXT puis sur Q.SOUND de la télécommande. Sur I'écran de visualisation du haut-parleur central, il s'affiche DVD/5.1, Q-SOUND et 5.1EXT. Le son est restitué pat tous les hautparleurs et le Subwoofer du système son surround.
4 Si vous appuyez sur la touche STE./3STE. de la télécommande, l'affichage Q-SOUND disparait de I'écran. Le

son est restitue à nouveau par les haut-parleurs avant et le Subwoofer.

Appuyez à nouveau sur la touche STE./3STE., il s'affiche sur l'écran DVD/5.1, 3 STEREO et 5.1EXT. Le son est restitué par les haut-parleurs avant et le haut-parleur central ainsi que le Subwoofer.

Pour restituer le son stéreo d'un apparéil audio/ video avec la fonction Q-SOUND du système son surround comme son surround simulé:

1 L'appareil audio/video, dont vous souhaitez restituer le son par le système son surround, est
- raccordé à la paire de plots Cinch AUX: appuyez sur la touche AUX de la télécommande
- raccordé à la paire de plots Cinch TV: appuyez sur la touche TV de la télécommande
- raccordé à la paire de plots Cinch CD : appuyez sur la touche CD de la télécommande

2 Appuyez ensuite sur la touche Q.SOUND. La fonction Q-SOUND est maintainant branchée. Avec la fonction Q-SOUND un son surround à six canaux est simulé, si seulement un son à deux canaux est à disposition. Le son stéreo est alors restitue par les haut-parleurs avant, arrrière et le haut-parleur central ainsi que par le Subwoofer.
3 Pour commuter à nouveau sur une restitution de son stéreo pur, appuyez une fois sur la touche STE./3STE.

Appuyez à nouveau sur la touche STE./3STE., pour connecter la fonction « 3-Stereo ». Le son stéreo est restitué par les haut-parleurs avant et le haut-parleur central ainsi que par le Subwoofer.

8. Fonctions pendant le fonctionnement

Si le son d'un apparéil audio/véo raccordé est restitué par le système son surround, les fonctions suivantes sont à disposition:

8.1. Régler la puissance sonore principale

Si vous reglez la puissance sonore principale du systeme son surround, modifier la puissance sonore de tous les haut-parleurs. Appuyez sur la touche MAST.VOL +, pour augmenter la puissance sonore principale. Appuyez sur la touche MAST.VOL -, pour réduire la puissance sonore principale. Chaque fois que vous appuyez sur les touches, vous reglez la puissance sonore principale entre les valeurs 00 (arrêt son) et 80 (puissance sonore maximum).

8.2. Régler la puissance sonore de chaque haut-parleur

You pouvez régler la puissance sonore

des haut-parleurs arrriere
du haut-parleur central et
- du Subwoofer

individuelles. La puissance sonore actuellément reglee est brievement affichee sur I'ecran du haut-parleur central.

• Pour modifier la puissance sonore des haut-parleurs arriere: appuyez sur la touche SURR + , pour augmenter la puissance sonore. Appuyez sur la touche SURR - , pour réduire la puissance sonore. Chaque fois que vous appuyez sur les touches, vous reglez la puissance sonore entre les valeurs -10 (puissance sonore minimum) et 10 (puissance sonore maximum).
• Pour modifier la puissance sonore du haut-parleur central: appuyez sur la touche CENTER +, pour augmenter la puissance sonore. Appuyez sur la touche CENTER -, pour réduire la puissance sonore. Chaque fois que vous appuyez sur les touches, vous reglez la puissance sonore entre les valeurs -10 (puissance sonore minimum) et 10 (puissance sonore maximum).
• Pour modifier la puissance sonore du Subwoofer: appuyez sur la touche SW +, pour augmenter la puissance sonore. Appuyez sur la touche SW -, pour réduire la puissance sonore. Chaque fois que vous appuyez sur les touches, vous reglez la puissance sonore entre les valeurs -10 (puissance sonore minimum) et 10 (puissance sonore maximum).

8.3. Régler les basses et les aigus

Vou puez modifier l'intensité dessons graves (les basses) et lessons aigus (les aigus)pendant la restitution du son.

Pour augmenter l'intensité des basses, appuyez sur la touche BASS+. Pour diminuer l'intensité des basses, appuyez sur la touche BASS-. Chaque fois que vous appuyez sur les touches, vous reglez l'intensité des basses entre les valeurs -10 (intensité minimum) et 10 (intensité maximum). Le réglage actuel est affché brievement sur l'écran du haut-parleur central.

Pour augmenter l'intensité dessons aigus, appuyez sur la touche TREBLE ^+ . Pour réduire l'intensité dessons aigus, appuyez sur la touche TREBLE-. Chaque fois que vous appuyez sur les touches, vous reglez l'intensité dessons aigus entre les valeurs -10 (intensité minimum) et 10 (intensité maximum). Le réglage actuel est affché brievement sur I'écran du haut-parleur central.

8.4. Régler l'équilibre des haut-parleurs

Pour adapter la restitution du son aux réalisés de l'espace, vous pouvez régler l'équilibre des haut-parleurs. Ainsi le son des haut-parleurs avant peut être déplace sur le haut-parleur gauche ou droit.

Pour déplacer le son sur le haut-parleur gauche, appuyez sur la touche BALANCE.L. Pour déplacer le son sur le haut-parleur droit, appuyez sur la touche BALANCE.R. Chaque fois que vous appuyez sur les touches, vous reglez une valeur entre 00 et 15. La valeur actuelle régée est brièvement affichée sur l'écran du haut-parleur central.

Appuyez sur la touche BALANCE de la télécommande, Pour reprendre le déplacement régle du son sur le côte gauche/droit. Sur l'écran de visualisation du haut-parleur central, il s'affiche brievement 0.

8.5. Réglage muet du système son surround

Pour le réglage muet de la restitution du son par les haut-parleurs du système son surround: appuyez une fois sur la touche MUTE de la télécommande. Sur l'écran de visualisation du haut-parleur central, il s'affiche STANDBY/MUTE et la puissance sonore actuellément réglee clignote.

Pour rebrancher la restitution du son, appuyez à nouveau sur la touche MUTE. Sur l'écran du haut-parleur central, l'affichage STANDBY/MUTE disparait.

9. Nettoyage du système son surround

Nettoyez les enceintes des composants uniquement avec un chiffon doux et humide et un produit d'entretien neu. tre. Veilze a ce que lors du nettoyage aucune humidite ne se depose a l'intérieur des composants! Ne trempez jamais dans I'eau les composants du systeme son surround!

Attention!

Si I'humidité pénétre dans les composants ou bien de l'eau, ils peuvent être définitivement endommages!

Avertissement!

En outre, il existe dans ce cas un risque d'electrochoc!

10. Réparer les pannes

10.1. La télécommande ne fonctionne pas

Causes possibles:

A Est-ce que les batteries de la télécommande sont placées correctement (en respectant la bonne polarité) dans le compartment de batterie?
B Est-ce que les batteries de la télécommande sont usées? Si nécessaire, changez les deux batteries.
C Y a t'il des obstacles entre la télécommande et le haut-parleur central?
D Est-ce que vous vous etes éloigné, en utilisant la télécommande, de plus de cinq metres du haut-parleur central?

10.2. Aucun son

Causes possibles:

A Es-t-ce que le système son surroundsound - comme décrit au chapitre 6. - est prét à fonctionner?
B Est-ce que le système son surroundsond a ete mis en reglage muet en appuyant sur la touche MUTE?
Est-ce que tous les embranchements de cables entre

• les haut-parleurs et le Subwoofer
• le Subwoofer et les apparèils audio/védo raccordés à celui-ci sont corrects? Est-ce que toutes les prises sont enchêées dans les plots?

D Est-ce que la puissance sonore des appareils audio/ video raccordes au système son surround est reglee suffisamment fort?
E Est-ce que les apparciels audio/video raccordés au système son surround ont eté mis en réglage muet?
F Avez-vous avec la télécommande du système son surround éventuellesment pas sélectionné la source, dont vous souhaitiez restituer le son? Par exemple: vous souhaitez restituer le son d'un apparéil audio/vidéo, qui est raccordé à la paire de plots AUX. Au lieu d'avoir appuyé sur la touche AUX, vous avez appuyé sur la touche TV. Le son de l' apparéil audio/vidéo raccordé à la paire de plots AUX n'est alors pas restitué.

10.3. Aucun son surround

Causes possibles:

A Est-ce que le système son surround – comme déscrit au chapitre 6. – est pré à fonctionner?
B Est-ce que le lecteur DVD raccordé dispose de six plots Cinch en sorties audio? Est-ce que les six sorties audio sont reliées correctement aux six plots d'entrée audio sur la face arrêté du Subwoofer?

Est-ce que tous les embranchements de cable entre les haut-parleurs et le Subwoofer sont correctement effecués? Est-ce que toutes les prises sont enchichées dans les plots?
D Est-ce que le DVD, dont vous souhaitez restituer le son par le système son surround, dispose d'un son surround canal 5.1? Vous trouvez les informations pour les DVD par ex. souvent sur l'emballage du DVD, le DVD lui-même ou dans la brochure du DVD.
E Est-ce que des réglages doivent être faits dans le menu interne d'un lecteur DVD raccordé? Pour les lecteurs DVD, effectuez les réglages par ex. dans le menu interne du lecteur DVD. Consultez, en cas de doute, le mode d'emploi de l'appareil.
F Avez-vousCHOsi avec la telecommande du systeme son surround DVD/5.1 comme source?

10.4. Autres fonctionnements défectueux

Si d'autres pannes apparaisent:

1 Debranchez le système son surround, en appuyant sur la touche STANDBY de la télécommande. Tournez ensuite le commutateur principal de la face arrêté du Subwoofer sur OFF.
2 Attendez dix secondes. Tournez ensuite le commutateur principal de la face arriere du Subwoofer à nouveau sur ON. Vérifiez si le système son surround fonctionne.

Adressez-vous à notre associé de service après-vente le plus proche de chez vous, si

• les pannes indiquées ne se réparent pas comme décrit ci-dessus ou
  d'autres pannes apparaisent.

Vous trouvrez les adresses de nos associés de service après-vente sur la carte de garantie. La carte de garantie est jointe au système son surround.

Attention!

N'ouvrez jamais les enceintes du Subwoofer, du haut-parleur central, et des haut-parleurs avant et arrirée! Ils ne contiennent aucune piece dont l'utilisateur peut se servir. Si les enceintes sont ouvertes, la garantie prend fin!

Pour les dommages causés par

• l'ouverture des enceintes de composants et/ou
• les tentatives de réparation, qui n'ont pas été effectues par un personnel qualifié

aucune responsabilité/garantie n'est pris en charge!

KH2222

IB v.1.0, 04-12-2003

Gebruiksaanwijzing

KH 2222 IB v.1.0, 04-12-2003

Subwoofer. 213 (b) × 365 (d) × 420 (h)

Center-luidspreker. 290 (b) × 151 (d) × 105 (h)

luidsprekers resp. 90 (b) × 100 (d) × 104 (h)

2. Levering
