Protect 9066 - Caméra de surveillance OLYMPIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système d'alarme sans fil avec transmetteur GSM
Marque	Olympia
Modèle	Protect 9066
Dimensions (centrale)	172 x 105 x 31 mm
Poids (centrale, sans piles)	228 g
Alimentation centrale	Adaptateur secteur 6 V AC, 1 A + 3 piles alcalines AAA (backup)
Fréquence radio	868 MHz
Nombre max de détecteurs	32
Affichage	Écran LCD rétroéclairé (jaune/bleu), 1 ligne numérique 24 chiffres + 1 ligne alphanumérique 13 caractères + 11 symboles
Modes de surveillance	Alarme, Maison, Silencieux, Désarmé
Transmetteur GSM	Dual-band 900/1800 MHz, intégré, avec annonce personnalisée
Capacité mémoire numéros	10 numéros d'alarme + 1 numéro SOS
Sirène intégrée	Oui, durée réglable de 1 à 10 minutes
Temporisations	Armement et déclenchement réglables de 0 à 240 secondes
Télécommande	Dimensions 40 x 60 x 14.5 mm, poids 24 g, pile CR2430 3V
Alimentation télécommande	1 pile Lithium CR2430 3 V
Fonction appel d'urgence SOS	Oui, avec écoute/mains-libres
Alarme panique	Oui, déclenchement immédiat
Consultation à distance	Oui, par téléphone (GSM)
Contraste écran réglable	5 niveaux
Langues disponibles	Allemand, Anglais, Danois, Espagnol, Français, Néerlandais, Portugais
Entretien	Nettoyer avec un chiffon doux et non pelucheux, ne pas utiliser de produits chimiques
Élimination	Ne pas jeter avec les ordures ménagères, déposer en centre de collecte

FOIRE AUX QUESTIONS - Protect 9066 OLYMPIA

Comment installer la centrale Protect 9066 ?

Placez la centrale à un endroit central, à l'abri de l'humidité et des sources de parasites. Insérez la carte SIM, les piles, puis branchez l'adaptateur secteur. Montez-la au mur à l'aide des supports fournis. Consultez la section Installation de la notice pour plus de détails.

Comment changer le code PIN ?

Entrez le code PIN actuel, accédez au menu via ▲≡, sélectionnez CodePIN, puis saisissez un nouveau code à 4 chiffres. Validez avec OK. Notez-le pour ne pas l'oublier.

Comment enregistrer une annonce personnelle ?

Dans le menu, choisissez Tableau, sélectionnez un détecteur, donnez-lui un nom, puis validez Enregistrem.. Dictez votre message (max. 10 secondes) et appuyez sur OK pour terminer.

Pourquoi mon système ne se connecte-t-il pas au réseau GSM ?

Vérifiez que la carte SIM est correctement insérée et débloquée, qu'elle n'est pas bloquée par un code PIN. Assurez-vous d'avoir du crédit et un signal suffisant. Testez le transmetteur via Contr.€SIM dans le menu.

Comment désarmer l'alarme en cas de déclenchement ?

Sur la centrale, entrez votre code PIN à 4 chiffres et validez avec OK. Vous pouvez aussi utiliser la touche de la télécommande. Le système passe en mode désarmé.

Que faire si l'écran affiche 'bAtt Lo' ?

Cela indique une pile faible sur un détecteur ou la centrale. Changez les piles concernées dès que possible : piles AAA pour la centrale, CR2430 pour la télécommande. Le système émet 5 bips lors de l'armement en cas de batterie faible.

Comment effectuer une réinitialisation (RESET) ?

Ouvrez le cache du compartiment piles sous la centrale avec un tournevis, puis appuyez sur le bouton RESET. Tous les réglages sont effacés (sauf l'enregistrement des détecteurs) et le code PIN redevient 1234.

Peut-on étendre le système avec plus de détecteurs ?

Oui, le système accepte jusqu'à 32 détecteurs. Pour en ajouter, allez dans le menu Enregistrer, activez le détecteur et suivez les instructions. Les détecteurs de fumée et d'eau sont compatibles.

Comment activer la consultation à distance ?

Appelez le numéro de la carte SIM insérée dans la centrale. Après 8 tonalités, la connexion s'établit. Entrez votre code PIN, puis utilisez les touches de votre téléphone pour armer (3), désarmer (6), activer l'écoute (2), etc. Terminez avec ##.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez la pile (CR2430) et remplacez-la si nécessaire. Assurez-vous que la télécommande est bien enregistrée sur la centrale. Si le problème persiste, réenregistrez-la via le menu Enregistrer.

MODE D'EMPLOI Protect 9066 OLYMPIA

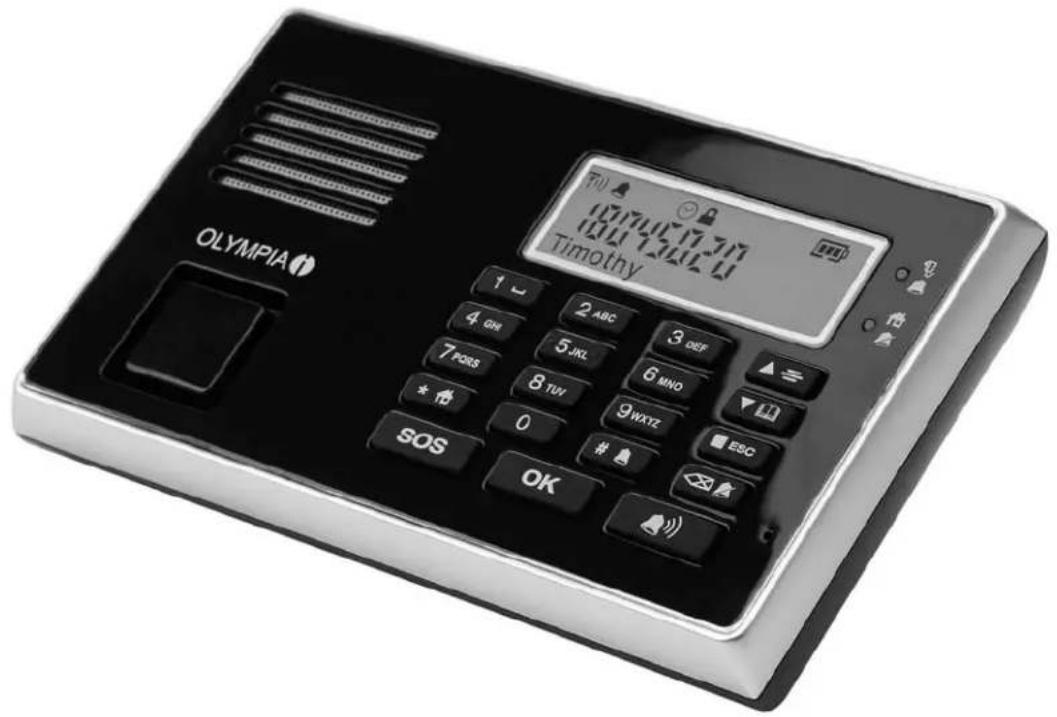

OLYMPIA® Système d'alarme radio Protect série 9XXX

Informations pour l'utilisateur 5

Exclusion de la garantie 5.

Utilisation conforme à l'usage de l'appareil 5.

Caractéristiques du produit 6.

.Contenu du .coffret 6

Consignes de sécurité 7

Signification des icônes 7

Consignes de sécurité importantes 7

Transmetteur téléphonique GSM 8

Fonction du transmetteur téléphonique GSM 8

Carte SIM 8

Débloquer la carte SIM 8

Fonction pense-bête 9

Vérifier votre crédit 9

Éviter le blocage de la carte SIM 9

Installation 10

indications sur le choix de l'emplacement d'installation ..... 10

Préparer et raccorder la centrale 11

Tester le transmetteur téléphonique GSM 12

Pose de la centrale 12

Montage mural 13....

Éléments de manipulation et affichages ..... 14

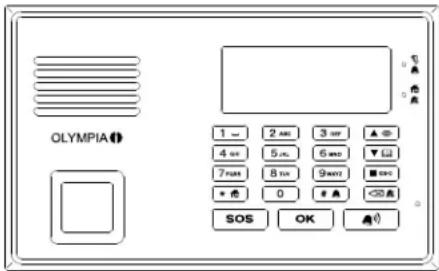

Fonctions des touches de la centrale 14

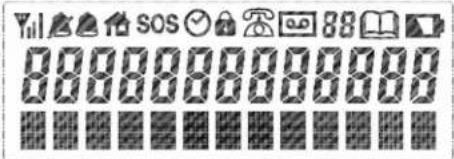

Icônes affichées 15

Vue d'ensemble LED 16

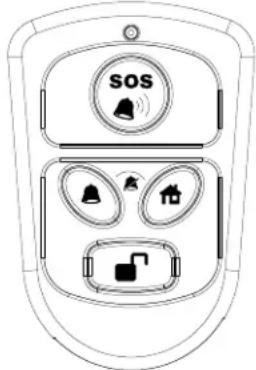

Fonctions des touches de la radiotélécommande 16

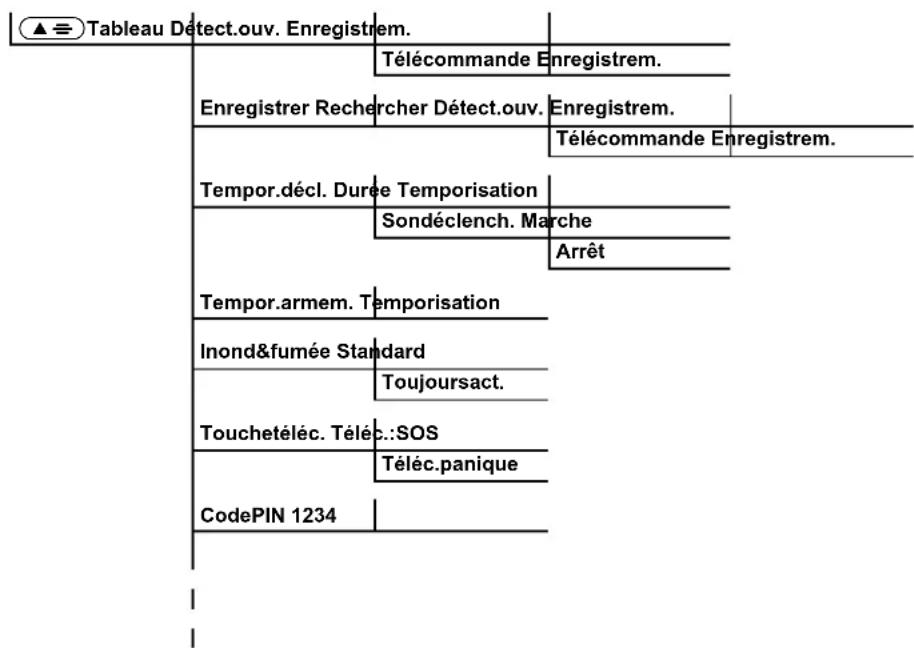

Structure de menu 17

Configuration 19

Généralités 19

Sélectionner la langue 19

Code PIN 19

Régler la date/heure 20

Annonce personnelle : 20

Activation du transmetteur GSM avec fonction annonce 21

Sauvegarder ? 22

Temporisation de déclenchement 23

Temporisation de l'armement 23

Durée de l'alarme 24

Activation/Désactivation du bip de touches 24....

Régler le contraste de l'écran 24

Mode d'emploi

FR BE CH

3Pag

Table des matières

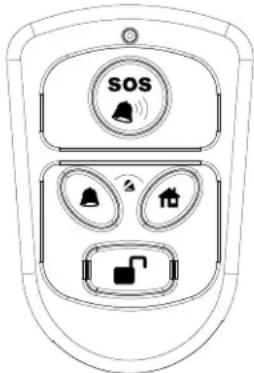

Radiotélécommande 25.

Détecteurs d'eau et de fumée 25.

Tableau des fonctions de surveillance 26.

Activer / Désactiver les fonctions de surveillance 26.

Mode alarme 27.

Mode maison 27.

Mode silencieux 27

Mode désarmé 28

Alarme panique 28. .

Appel d'urgence (SOS) 28

Consultation à distance par téléphone 29

Établir les réglages par défaut (RESET) ..... 30

Enregistrer les détecteurs 31

Annuler les détecteurs 31

Extension du système. 31

Changement de pile 32

Radiotélécommande 32.

Centrale 3

Entretien et maintenance réguliers 33

Centrale 33

Remarques relatives à son élimination 34.....

Données techniques 35

Centrale 35

Radiotélécommande 35.

Nous sommes très heureux que vous ayez choisi cet appareil.

En cas de défaut, veuillez retourner l'appareil dans son emballage d'origine et accompagné du bon d'achat au magasin où vous l'avez acheté.

Informations pour l'utilisateur

Ce système d'alarme est un produit de sécurité passive conçu pour avoir un effet dissuasif. Prendre des mesures complémentaires pour éviter et prévenir les effractions et vols. Tout bureau de police fournit des informations à ce sujet.

Lisez très attentivement ce mode d'emploi avant de raccorder et de mettre votre système d'alarme pour la première fois en service. Ce mode d'emploi vous aide à éviter des erreurs d'utilisation et d'exploiter pleinement en parallèle toutes les possibilités de votre système d'alarme.

Exclusion de la garantie

Nous ne nous portons pas garants de l'exactitude des informations se rapportant aux propriétés techniques ainsi qu'à la présente documentation. Le produit décrit dans cette documentation ainsi que ses accessoires sont sans cesse soumis à des améliorations et à un perfectionnement technique. C'est pourquoi nous nous réservons le droit de modifier, en tout temps et sans avertissement préalable, des éléments, des accessoires, des spécifications techniques ainsi que la présente documentation de ce produit.

Utilisation conforme à l'usage de l'appareil

Le système d'alarme radio de la Série Protect 9XXX vous permet de surveiller des pièces et des maisons dans la mesure où une ligne radio sûre est garantie vers les détecteurs (p. ex. détecteurs d'ouverture porte/fenêtre, détecteur de fumées). Par ailleurs, toutes les portes et fenêtre doivent être munies de détecteurs d'ouverture porte/fenêtre. La condition pour une utilisation conforme aux prescriptions est une installation appropriée ainsi que l'observation des indications mentionnées dans le mode d'emploi.

Toute autre forme d'utilisation n'est pas conforme aux prescriptions. Des modifications ou transformations effectuées d'un propre gré qui ne sont pas décrites dans ce mode d'emploi ne sont pas autorisées et entraînent des dommages du produit. Par ailleurs, des dangers tels que court-circuit, incendie, électrocution ne sont pas exclus.

Mode d'emploi

FR BE CH

Caractéristiques du produit

Caractéristiques du produit

• Système d'alarme sans fil avec fonctions appel d'urgence, panique, écoute et mains-libres
• Avec fonction émission pour activer les sirènes extérieures, etc.
• Transmetteur GSM intégré avec fonction annonce pour les messages d'alarme via le réseau téléphonique mobile.
• Programmation jusqu'à 10 numéros d'alarme et 1 numéro d'appel d'urgence (SOS)
• Annonce individuelle personnelle dans le cas d'un message téléphonique pour chaque détecteur d'une longueur maximale de 10 sec.
• Composition automatique du prochain numéro si "occupé"
  • Mode mains-libres sur la centrale si SOS
  • L'alarme/sirène (silencieuse) téléphonique sélectionnable individuellement ou combinable
• Grand écran LCD, 1 ligne numérique en 7 segments à 24 chiffres, 1 ligne alphanumérique en matrice de points 5x7 à 13 caractères, 11 symboles pour les affichages de l'état
• Éclairage de l'écran en jaune et bleu
• Avertissement en cas de faible niveau de charge des piles (unité de base et tous les détecteurs enregistrés)
  •Protection contre les coupures de courant dans la centrale
• Centrale fonctionnant avec une télécommande
  •Système évolutif jusqu'à 32 détecteurs
• Intégration facile de nouveaux détecteurs/ détecteurs de fumées Plug-and-Play

Contenu du coffret

Centrale 1
Adaptateur 1
Radiotélécommande 1
Piles 3piles alcalines AAA	1 pile Lithium CR2430 3 V
Matériel pour son installation Vis, chevilles, ruban adhésif
Mode d'emploi 1

Veuillez vérifier minutieusement le contenu du coffret. Si un élément manque ou a été endommagé pendant le transport, NE PAS mettre en marche le système d'alarme sans fil ! Dans ce cas, adressez-vous, muni du bon d'achat, à votre revendeur ou directement au centre de service OLYMPIA.

NOTA : Conservez l'emballage de votre appareil afin que celui-ci ne soit pas endommagé lors d'un éventuel envoi.

NOTA : Ce mode d'emploi se refère à la centrale du système d'alarme. Les détecteurs sont décrits dans des modes d'emploi séparés.

Consignes de sécurité

Consignes de sécurité

Signification des icônes

VERTISSEMENT : Signale une situation éventuellement dangereuse pouvant conduire de graves blessures, voire à la mort

PRUDENCE : Signale une situation éventuellement dangereuse pouvant conduire à des blessures bénignes ou légères si elle n'est pas évitée.

NOTA : Signale une situation éventuellement dangereuse pouvant conduire à des dommages matériels et de l'environnement si elle n'est pas évitée.

Consignes de sécurité importantes

Veuillez tenir compte des consignes de sécurité suivantes pour utiliser le système d'alarme en toute fiabilité :

•Veuillez contacter un spécialiste si vous ne savez pas comment monter et installer le système ou si vous avez des doutes quant à son fonctionnement. Ne le montez ni ne l'installez vous-même.
- N'ouvrez jamais l'appareil ! Ne vous servez jamais de l'appareil quand vous êtes mouillé ou dans les environs de la baignoire, de la douche ou d'autres choses semblables !
- Faites réparer un appareil défectueux par le service après-vente exclusivement.
- Ne touchez jamais l'adaptateur réseau de la centrale avec des mains humides ou mouillées.
- Si l'adaptateur est endommagé, mettez hors tension la prise de courant y afférente située au-dessus du coffret de fusibles avant de le retirer.
- Le système d'alarme et les matériaux d'emballage ne sont pas des jouets pour enfants.

NOTA : Ce mode d'emploi contient des informations importantes relatives à la mise en service et la manipulation de l'appareil. Si vous transmettez celui-ci à un tiers, n'oubliez pas de lui joindre ce mode d'emploi.

Mode d'emploi

FR BE CH

Transmetteur téléphonique GSM

Transmetteur téléphonique GSM

Fonction du transmetteur téléphonique GSM

Transmetteur téléphonique GSM (Dual-Band de 900/1800MHz) établit une connexion entre le système d'alarme de la série Protect 9XXX et le réseau téléphonique mobile. Il est ainsi possible d'établir une connexion sans accès au réseau fixe.

Carte SIM

(non vendue avec l'appareil)

Vous avez besoin d'une carte SIM d'un opérateur téléphonique pour que votre transmetteur GSM puisse fonctionner. (non vendue avec l'appareil)

NOTA : Vous pouvez également faire fonctionner votre système d'alarme sans carte SIM. Toutefois aucune alerte n'a lieu via le réseau téléphonique mobile en cas d'alarme !

Nous vous prions d'observer les points suivants si vous utilisez une carte prépayée :

• Vous devez vérifier régulièrement votre crédit.
• Vous devez utiliser régulièrement votre carte prépayée dans des intervalles définis, sinon votre numéro sera bloqué. Demandez à votre opérateur qu'il vous communique les délais.

Débloquer la carte SIM

Généralement, les carte SIM sont sécurisées contre une utilisation interdite par un code PIN à 4 chiffres.

Les cartes SIM doivent être débloquées avant la première mise en service.

1. Si la carte SIM est sécurisée par un code PIN, le message PINSIM? s'affiche à l'écran.
2. Entrez le code PIN que vous avez reçu avec la carte SIM.
3. Si vous avez entré le code PIN correct, Rechercher s'affiche à l'écran.

Le code PIN est alors désactivé durablement. Si vous réinsérez la carte SIM ou si vous raccordez une nouvelle fois la centrale, vous devez entrer à nouveau le code PIN.

• Si vous avez entré incorrectement le code PIN, Répéter s'affiche à l'écran.
• Si vous avez entré 3 fois incorrectement le code PIN, SIMbloquée s'affiche à l'écran. Dans ce cas, adressez-vous à votre revendeur qui débloquera la carte.
• Si la carte SIM n'est pas une carte GSM, le message ErreurSIM s'affiche à l'écran.

Transmetteur téléphonique GSM

Fonction pense-bête

Les 31 mars, 30 juin, 30 septembre et 31 décembre, Contr.€SIM s'affiche à l'écran.

Vérifier votre crédit

1. Si le message pense-bête Contr.€SIM s'affiche, entrez votre code PIN spécifique pour l'appareil. Validez avec la touche OK.
2. À l'écran s'affiche : ServiceSIM#
3. Entrez le numéro de service de votre opérateur de téléphonie mobile. Validez avec la touche OK. Ce numéro est appelé.
4. Suivez les indications de votre opérateur.
5. Appuyez sur OK pour terminer la communication.

Vous pouvez toujours exécuter la demande via le menu.

1. Entrez votre code PIN spécifique pour l'appareil. Validez avec la touche OK.
2. Vous appelez le menu en appuyant brièvement sur la touche de menu ▲≡.
3. Sélectionnez l'option de menu Contr.€SIM. Validez avec la touche OK.
4. À l'écran s'affiche : ServiceSIM#
5. Entrez le numéro de service de votre opérateur de téléphonie mobile. Validez avec la touche (OK). Ce numéro est appelé.
6. Suivez les indications de votre opérateur.
7. Appuyez sur OK pour terminer la communication.

Éviter le blocage de la carte SIM

Vous devez utiliser régulièrement votre carte prépayée dans des intervalles définis, sinon votre numéro sera bloqué. Vous pouvez également utiliser cette fonction pour vérifier votre crédit pour effectuer un appel payant.

NOTA : Informez-vous auprès de votre opérateur pour qu'il vous vous communique les délais dans lesquels vous pouvez utiliser votre carte prépayée.

1. Entrez votre code PIN spécifique pour l'appareil. Validez avec la touche OK.
2. Vous appelez le menu en appuyant brièvement sur la touche de menu ▲ ≡.
3. Sélectionnez l'option de menu Contr.€SIM. Validez avec la touche OK.
4. À l'écran s'affiche : ServiceSIM#
5. Entrez le numéro de votre poste fixe ou celui de votre téléphone mobile. Validez avec la touche OK. Le numéro est appelé.
6. Prenez la communication sur votre poste fixe ou votre téléphone mobile.
7. Appuyez sur OK pour terminer la communication.

Mode d'emploi

FR BE CH

Installation

Installation

indications sur le choix de l'emplacement d'installation

• La centrale doit être montée ou placée à un endroit principal (p. ex. dans le couloir d'un appartement/d'une maison) au centre d'une zone de surveillance pour que la distance de toutes les lignes radio soit courte.
• Placez la centrale où se trouve une prise de courant réglementaire (230V, 50 Hz).
• Assurez-vous que la centrale peut recevoir un signal suffisant du réseau téléphonique mobile.
• Choisissez un endroit en dehors de la zone protégée afin qu'aucun cambrioleur ne puisse s'approcher de la centrale et la manipuler.
• Ne pas faire fonctionner la centrale et l'adaptateur réseau dans des pièces humides (cave, salle de bains, etc.) ou à proximité de sources de chaleur.
• Ne pas monter/placer la centrale à proximité d'objets métalliques volumineux ou de sources de parasites électriques, ceci diminue la portée radio.

Exemples de sources de parasites

Objets métalliques	Sources de parasites électriques
Radiateurs Hauts-parleurs
Miroirs Moteurs
Murs en béton armé Appareils électroniques non blindés
Portes métalliques

Installation

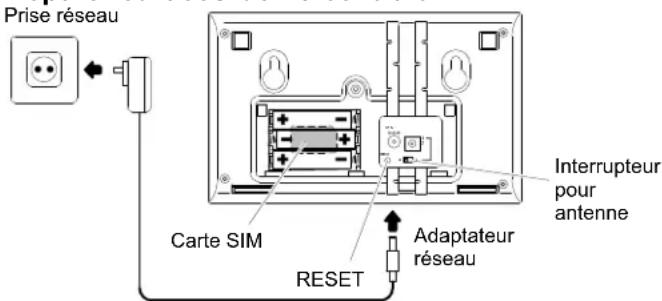

Préparer et raccorder la centrale

Prise réseau Carte SIM RESET Adaptateur réseau Interrupteur pour antenne

1. Desserrez la vis du cache du compartiment à pile et de l'entrée de jack situé sous la centrale avec un tournevis.
2. Retirez le cache.
3. Poussez le support de la carte SIM vers la gauche pour le déverrouiller (A).
4. Relevez-le et placez la carte SIM dedans (B).
5. Rabattez le support avec la carte SIM et poussez-le vers la droite pour le verrouiller (C).

1. Insérez trois piles alcalines AAA dans leur compartiment (attention à la polarité exacte!).
2. Si vous utilisez ie système d'alarme sans antenne externe (en option), placez l'interrupteur pour antenne vers la gauche sur Int.

DC BV A Int Int Int CC Interrupteur pour antenne

1. Placez l'adaptateur réseau dans la centrale.
2. Replacez le cache.
3. Resserrez la vis.

Mode d'emploi

FR BE CH

Installation

Tester le transmetteur téléphonique GSM

NOTA : Testez le transmetteur GSM pour vous assurer que l'alerte fonctionne via le réseau téléphonique mobile.

1. Entrez votre code PIN spécifique pour l'appareil. Validez avec la touche OK.
2. Vous appelez le menu en appuyant brièvement sur la touche de menu (▲≡).
3. Sélectionnez l'option de menu Contr.€SIM. Validez avec la touche OK.
4. À l'écran s'affiche : ServiceSIM#
5. Entrez le numéro de votre poste fixe ou celui de votre téléphone mobile. Validez avec la touche OK. Le numéro est appelé.
6. Prenez la communication sur votre poste fixe ou votre téléphone mobile.
7. Appuyez sur OK pour terminer la communication.

Pose de la centrale

Vous avez la possibilité de poser votre appareil dans une position inclinée agréable pour l'utilisateur. Pour cela, utilisez les deux supports (1) que vous devez enclencher au dos de la centrale dans les encoches prévues pour la fixation murale (2).

Après avoir choisi l'emplacement adéquat pour votre centrale, vous commencez le montage.

VERTISSEMENT : Danger de mort par électrocution ou explosion au gaz. Assurez-vous de ne pas endommager de lignes de courant ou de conduites de gaz.

NOTA : Veillez également aux conduites d'eau.

1. Vissez deux vis horizontalement dans le mur à l'emplacement prévu en laissant une distance de 100 mm entre elles. (Selon la structure du mur, vous devez d'abord percer deux trous et puis fixer les vis à l'aide de chevilles).
2. Vissez les vis avec un tournevis de sorte que la distance entre le côté inférieur de la tête de vis et le mur soit d'env. 3 mm.
3. Accrochez la centrale sur les vis.
4. Introduisez l'adaptateur réseau dans une prise de courant réglementaire (230 V, 50 Hz). La centrale est prête à fonctionner.

Mode d'emploi

FR BE CH

Éléments de manipulation et affichages

Éléments de manipulation et affichages

La centrale possède une touche d'appel d'urgence pour les cas d'urgence et une touche panique en cas de menace directe. La radiotélécommande possède une touche pouvant être configurée soit comme touche d'appel d'urgence, soit comme touche panique (voir configuration de la Radiotélécommande).

L'appui sur la touche panique ⚠️ déclenche immédiatement un signal d'alarme acoustique de dissuasion, indépendamment du fait que le système d'alarme soit armé ou désarmé. Vous pouvez arrêter l'alarme via la centrale ou via la radiotélécommande (voir mode désarmé au chapitre Fonctions de surveillance).

L'appui sur la touche d'appel d'urgence SOS active le transmetteur GSM interne dans la mesure où vous avez entré et enregistré des numéros au préalable (voir configuration Transmetteur GSN interne avec fonction annonce). L'activation a lieu indépendamment du fait que le système d'alarme soit armé ou désarmé. Les numéros d'urgence sont d'abord composés les uns à la suite des autres, puis jusqu'à 10 numéro enregistrés. Le correspondant appelé est invité par une annonce à appuyer sur la touche [1] de son téléphone. La fonction mains-libres sur la centrale est automatiquement activée et permet la communication entre vous et votre correspondant.

Fonctions des touches de la centrale

Touche Fonction
SOS	Touche d'appel d'urgence : activation du transmetteur téléphonique GSM interne
OK	Validation
	Touche panique : déclenche un signal d'alarme acoustique
	Appelle le menu ; défilement vers le haut dans le menu ; augmente le volume sonore du haut-parleur en mode mains-libres
	Appelle le menu ; défilement vers le haut dans le menu ; augmente le volume sonore du haut-parleur en mode mains-libres
	Mode désarmé : Le système d'alarme est désarmé ; termine le menu et arrête le compte à rebours
	Mode silencieux : le système d'alarme est armé ; en cas d'alarme, activation du transmetteur ; efface chiffres et lettres

Éléments de manipulation et affichages

# Mode alarme : le système d'alarme est armé ;en cas d'alarme, signal d'alarme acoustique et activation du transmetteur
* Mode maison : le système d'alarme est armé ;alarme acoustique en cas d'infraction
0-9, *, # Touche numérique : en appuyant sur la touche # >3s,vous activez une pause de numérotation de 2s
* En mode texte :Passage des majuscules aux minuscules
# à á â Ç
0	+ & @ 0 / % * # $ £ ¥ § ¿ i
1 Espa ce - ? ! 1 , . : ; " ' <= > () { }_
2 A B C	2 Ä Æ Å à á à Ça b c 2 ä æ à á à ç
3 D E F	3 è É é èdef 3 è é è è
4 G H I	4 i í î îigh i 4 i í î î
5 J K L	5 €j k l 5 €
6 M N O	6 ñ ō ō ō ō ō ō m n o 6 ñ ō ō ō ō ō
7 P Q R	S 7 βp q r s 7 β
8 T U V	8 ù ú ù Ùt u v 8 ù ú ù ù
9 W X Y	Z 9w x y z 9

lcônes affichées

SOS 88000000000000

Icônes Signification Explication
¶ilRése	au de télé-phonie mobile	¶il plein signal, ¶ faible signal, ¶ Pas de signal
♠Mode	silencieux En cas d'alarme, pas de signal d'alarme acoustique ; transmetteur GSM interne actif.
Mode	alarme En cas d'alarme, signal d'alarme acoustique ; transmetteur GSM interne actif.
Mode	maison En cas d'alarme, signal d'alarme acoustique.
SOSOKSOS	Appel d'urgence Transmetteur interne actif.
☑Reta	dement Retardement activé.
☑Verrouillage des touches	Verrouillage des touches activé.
☒Trans	metteur interneGMS actif.	La connexion est établie.
☐Mode	d'enregistrement	Annonce enregistrée.

Mode d'emploi

FR BE CH

Éléments de manipulation et affichages

AbbAffichage mémoire Donne	a place de mémoire des numéros de téléphone.
Alcône mémoire
■Abbichage pile Capacité des piles de la centrale faible

Vue d'ensemble LED

	avec alimentation en courant		sans alimentation en courant
	LED supérieure (rouge)	LED inférieure (jaune)	LED supérieure (rouge)	LED inférieure (jaune)
Mode silencieux	allumée clignote éteinte clignote
Mode alarme clignote éteinte clignote éteinte
Mode maison allumée allumée éteinte allumée
Mode désarmé allumée éteinte éteinte éteinte

Fonctions des touches de la radiotélécommande

SOS

Touche	Fonction
	Fonction appel d'urgence ou panique (peut être configurée au choix sur l'unité de base)
	Mode alarme : en cas d'infraction, signal d'alarme acoustique et activation de l'unité de composition interne du téléphone
	Mode maison : en cas d'infraction, signal d'alarme acoustique
	Supprimer le verrouillage des touches de la centrale ; arrêter le signal d'alarme ; désarmer le système d'alarme.
	Mode silencieux en appuyant simultanément sur les touches mode alarme et mode maison

Structure de menu

Structure de menu

Tableau Détect.ouv. Enregistrem. Télécommande Enregistrem. Enregistrer Recher Détect.ouv. Enregistrem. Télécommande Enregistrem. Tempor.décl. Durée Temporisation Sondéclench. Marche Arrêt Tempor.armem. Temporisation Inond&fumée Standard Toujoursact. Touchetéléc. Téléc.:SOS Téléc.panique CodePIN 1234

Mode d'emploi

FR BE CH

Structure de menu

Sontouche Sontouch.act
	Sontouch.dés
Contraste Contraste:3
Langue Deutsch
	Español
	Nederlands
	Dansk
	Português
	English
	Français
Date/Heure 01.01.2010 00:00
Duréelarme Durée
Contr.€SIM Servi#eSIM#

Configuration

Configuration

Généralités

NOTA : Pour vous servir de la centrale, vous devez déverrouiller le verrouillage des touches. À cet effet, vous avez besoin d'un code PIN à 4 chiffres. Vous trouvez le code PIN spécifique à cet appareil dans le compartiment piles de la centrale.

Le verrouillage des touches s'active automatiquement au bout de 10 secondes si vous appuyez sur aucune touche. Vous pouvez également activer le verrouillage des touches à la main avec la touche (1 -).

Les touches appel d'urgence et panique sont exclues du verrouillage et vous pouvez toujours appuyer dessus.

Fonctionnement

• Vous appelez le menu en appuyant brièvement sur la touche de menu ▲ ≡.
• La navigation dans le menu s'effectue avec les touches fléchées ▲≡et ▼.
• Vous validez avec OK. Si vous avez réglé une valeur dans le menu adéquat, celle-ci est appliquée et enregistrée.
• Vous pouvez corriger les textes ou chiffres avec 📧.
• Vous accédez au menu précédent en appuyant brièvement sur la touche (ESC).
  • Si vous appuyez sur aucune touche pendant 10 secondes, vous quittez automatiquement le menu et le verrouillage des touches est activé.

Sélectionner la langue

Vous pouvez sélectionner plusieurs langues :

1. Entrez votre code PIN spécifique pour l'appareil. Validez avec la touche OK.
2. Vous appelez le menu en appuyant brièvement sur la touche de menu ▲≡.
3. Sélectionnez l'option de menu Langue. Validez avec la touche OK.
4. Sélectionnez la langue voulue avec les touches ▲≡ et ▼
5. Validez avec la touche OK. Vous retournez au menu principal.
6. Vous quittez le menu avec ■ESC.

Code PIN

Procédez comme suit pour modifier le code PIN :

1. Entrez votre code PIN spécifique pour l'appareil. Validez avec la touche OK.
2. Vous appelez le menu en appuyant brièvement sur la touche de menu ▲≡.
3. Sélectionnez l'option de menu CodePIN. Validez avec la touche OK. L'écran affiche le code PIN préréglé. Le premier chiffre clignote. Entrez votre code PIN personnel à 4 chiffres.
4. Notez votre nouveau code PIN et marquez-le pour ne pas l'oublier.
5. Validez avec la touche OK. Vous retournez au menu principal.
6. Vous quittez le menu avec ■ESC.

Mode d'emploi

FR BE CH

Configuration

Régler la date/heure

1. Entrez votre code PIN personnel à 4 chiffres. Validez avec la touche OK.
2. Vous appelez le menu en appuyant brièvement sur la touche de menu ▲≡.
3. Sélectionnez l'option de menu Date/Heure. Validez avec la touche OK.
4. À l'écran s'affiche : 01.01.2010
5. Entrez le jour, le mois et l'année sur le clavier de la centrale. Validez avec la touche OK.
6. À l'écran s'affiche : 00:00
7. Saisissez l'heure en heures et minutes.
8. Validez avec la touche OK. Vous retournez au menu principal.
9. Vous quittez le menu avec ■ ESC.

Annonce personnelle :

NOTA : Vous pouvez enregistrer une annonce personnelle de 10 sec. maximum pour chaque détecteur (contact d'ouverture porte/fenêtre, détecteur de fumées etc.). L'annonce standard est remplacée par votre annonce personnelle et reproduite si vous activez le transmetteur GSM !

Procédez comme suit pour enregistrer l'annonce personnelle pour les différents détecteurs :

1. Entrez votre code PIN personnel à 4 chiffres. Validez avec la touche OK.

2. Vous appelez le menu en appuyant brièvement sur la touche de menu ▲ ≡.

3. Sélectionnez l'option de menu Tableau. Validez avec la touche OK.

4. Sélectionnez les différents détecteurs avec les touches ▲≡ et ▼. Validez avec OK.
5. L'initiale du détecteur sélectionné clignote. Vous pouvez donner un autre nom au détecteur (p. ex. porte balcon, fenêtre cuisine, etc.). Validez avec la touche OK.
6. Vous pouvez effacer à nouveau les textes ou chiffres avec 📧.
7. À l'écran s'affiche Enregistrem.. Validez avec la touche OK.
8. Dictez sur l'appareil une annonce personnelle pour le détecteur sélectionné (p. ex porte balcon).
9. Validez avec la touche OK pour terminer l'enregistrement.

NOTA : Si vous ne validez pas avec OK, l'enregistrement sera automatiquement terminé au bout de 10 secondes.

1. Votre annonce personnelle est reproduite. Vous retournez au menu principal.
2. Vous quittez le menu avec ■ ESC.

20Page

FR BE CH

Mode d'emploi

Configuration

Activation du transmetteur GSM avec fonction annonce

NOTA : Vous devez installer une carte SIM pour que votre transmetteur GSM puisse fonctionner.

Le transmetteur est généralement désactivé si vous n'avez pas entré et sauvegardé de téléphone.

Vous pouvez entrer jusqu'à 10 numéros de téléphone fixe ou de mobile de personnes de confiance telles que parents, amis ou voisins. En cas d'alarme le transmetteur compose ces numéros l'un après l'autre automatiquement dans l'ordre indiqué (commençant par la place de mémoire 0) et redonne l'état de l'annonce des détecteurs. Si le numéro est "occupé" ou si aucune connexion n'est établie, le prochaine numéro est automatiquement sélectionné. Au total, 3 cycles de numérotation sont effectués !

Le transmetteur est désactivé quand un correspondant appelé prend l'appel et quand la touche numérique [1] de son téléphone est appuyée ou quand 3 cycles de numérotation ont été effectués.

NOTA : Sauvegardez le plus grand nombre de numéros de téléphone possible. Ceci augmente la probabilité que l'une de vos personnes de confiance soit jointe en cas d'alarme. Si vous sauvegardez p. ex. seulement deux numéros qui sont éventuellement occupés en cas d'alarme, le cycle de numérotation sera rapidement terminé !

NOTA : N'oubliez pas d'informer les personnes que votre système d'alarme les appellera automatiquement en cas d'alarme et accordez-vous avec elles sur leur comportement à adopter dans ce cas.

Vous disposez des places de mémoire 0 à 9 (touche 0 à 9wxyz) pour entrer les 10 numéros. Chaque numéro peut contenir 24 caractères/chiffres. En outre, pour chaque numéro, vous pouvez entrer un nom contenant jusqu'à 13 caractères.

NOTA : N'utilisez pas les numéros d'appel d'urgence publics (112) !

NOTA : Des interventions injustifiées de la police, des pompiers et du SAMU sont payantes !

Procédez comme suit pour sauvegarder les numéros de téléphone :

1. Entrez votre code PIN personnel à 4 chiffres. Validez avec la touche OK.
2. Appuyez sur la touche ▼ □. À l'écran s'affiche Toucheenreg..
3. Sélectionnez une place de mémoire (touche 0-9wxyz). Si vous n'avez pas encore sélectionné de numéro de téléphone, l'écran affiche l'information Vide. Validez avec la touche OK.
4. Entrez le numéro de téléphone, y compris le préfixe. Validez avec la touche OK.
5. Entrez le nom correspondant au numéro de téléphone. Validez avec la touche OK.
6. Vous quittez le menu avec ■ESC.

Configuration

Après avoir entré le numéro, vous devez vous assurer que vous l'avez entré correctement pour le cas d'alarme. Vous pouvez le vérifier en déclenchant une alarme silencieux. Les numéros que vous avez sélectionnés seront composés les uns à la suite des autres dans la chronologie programmée.

1. Entrez votre code PIN personnel à 4 chiffres. Validez avec la touche OK.
2. En appuyant sur la touche Ⓞ, vous activez le mode silencieux... À l'écran, après expiration de la temporisation de l'armement, le mode silencieux s'affiche à l'écran par le caractère ♦.
3. Déclenchez l'alarme silencieuse à un détecteur quelconque (p. ex. contact d'ouverture porte/fenêtre).

NOTA : Aucune alarme acoustique ne retentit en mode silencieux. L'écran s'allume jaune et vous renseigne sur le detecteur déclenché. À expiration de la temporisation de déclenchement, le transmetteur est activé.

• Le correspondant appelé décroche et l'annonce personnelle enregistrée pour le détecteur est reproduite.
• Le correspondant appelé est invité par une annonce à appuyer sur la touche [1] de son téléphone. La fonction Écoute est activée. Cette fonction permet au correspondant se trouvant dans la pièce dans laquelle se trouve la centrale, d'écouter ce qui s'y passe.
• Si le correspondant appelé n'exécute aucune fonction dans les 24 secondes, le prochain numéro est automatiquement composé.
• Vous terminez le mode silencieux si vous sélectionnez la touche sur votre radiotélécommande, si vous entrez votre code PIN sur la centrale et si vous validez avec OK ou si le correspondant appelé termine la communication.

Sauvegarder ?

Vous pouvez la fonction d'appel d'urgence en appuyant sur la touche SOS de la centrale ou, selon la configuration, sur la touche SOS de la radiotélécommande. Ensuite les 10 numéros de 1 à 10 sauvegardés sont composés les uns à la suite des autres (voir activation du transmetteur avec fonction annonce).

Procédez comme suit pour sauvegarder les numéros de téléphone :

NOTA : N'utilisez pas les numéros d'appel d'urgence publics (112) !

NOTA : Des interventions injustifiées de la police, des pompiers et du SAMU sont payantes !

1. Entrez votre code PIN personnel à 4 chiffres. Validez avec la touche OK.
2. Appuyez sur la touche ▼ □. À l'écran s'affiche Toucheenreg..
3. Sélectionnez la touche SOS comme place de mémoire. Si vous n'avez pas encore sélectionné de numéro de téléphone, l'écran affiche l'information Vide. Validez avec la touche OK.
4. Entrez le numéro de téléphone, y compris le préfixe. Validez avec la touche OK.
5. Entrez le nom correspondant au numéro de téléphone. Validez avec la touche OK.
6. Vous quittez le menu avec ■ ESC.

22Page

FR BE CH

Mode d'emploi

Configuration

Temporisation de déclenchement

L'alarme se déclenche avec retardement afin d'avoir la possibilité, en pénétrant par la porte d'entrée, de la désarmer avant que le signal d'alarme acoustique et le transmetteur soient activés. Vous pouvez régler une temporisation de déclenchement de 0 à 240 secondes.

Si l'un des détecteurs se déclenche, le système d'alarme doit être désarmé pendant ce laps de temps afin qu'aucune alarme ne soit déclenchée.

Vous pouvez choisir si un signal acoustique doit retentir de la centrale pendant ce temps.

1. Entrez votre code PIN personnel à 4 chiffres. Validez avec la touche OK.
2. Vous appelez le menu en appuyant brièvement sur la touche de menu ▲≡.
3. Sélectionnez l'option de menu Tempor.décl.. Validez avec la touche OK.
4. Sélectionnez l'option de menu Durée. Validez avec la touche OK.
5. Sélectionnez le temps de temporisation avec les touches ▲≡ et ▼[2].
6. Validez avec la touche OK. Vous retournez au menu précédent.
7. Sélectionnez l'option de menu Sondéclench.. Validez avec la touche OK.
8. Sélectionnez avec les touches ▲≡ et ▼ ≡ Arrêt ou Marche.
9. Validez avec la touche OK. Vous retournez au menu précédent.
10. Vous quittez le menu avec ■ ESC.

Temporisation de l'armement

Vous pouvez régler une temporisation d'armement de 0 à 240 secondes. À expiration de ce temps, le système d'alarme est armé. Pendant ce laps de temps, vous devez quitter votre habitat par la porte protégée par l'alarme. Chaque seconde, un bip sonore retentit sur la centrale pendant la durée du temps de temporisation.

1. Entrez votre code PIN personnel à 4 chiffres. Validez avec la touche OK.
2. Vous appelez le menu en appuyant brièvement sur la touche de menu ▲≡.
3. Sélectionnez l'option de menu Tempor.armem.. Validez avec la touche OK.
4. Sélectionnez le temps de temporisation avec les touches ▲≡ et ▼.
5. Validez avec la touche OK. Vous retournez au menu principal.
6. Vous quittez le menu avec ■ESC.

Mode d'emploi

FR BE CH

Configuration

Durée de l'alarme

La centrale possède une sirène intégrée. Vous pouvez sélectionner la durée du signal d'alarme acoustique de 1 à 10 minutes maximum. De façon standard, l'alarme est préréglée sur 3 minutes (en Allemagne, une alarme jusqu'à 3 minutes maximum est permise!).

1. Entrez votre code PIN personnel à 4 chiffres. Validez avec la touche OK.
2. Vous appelez le menu en appuyant brièvement sur la touche de menu ▲≡.
3. Sélectionnez l'option de menu Duréealarme. Validez avec la touche OK.
4. Sélectionnez le temps d'alarme avec les touches ▲≡ et ▼■.
5. Validez avec la touche OK. Vous retournez au menu principal.
6. Vous quittez le menu avec ■ ESC.

Activation/Désactivation du bip de touches

Vous avez la possibilité d'activer ou d'activer le bip de touches de la centrale :

1. Entrez votre code PIN personnel à 4 chiffres. Validez avec la touche OK.
2. Vous appelez le menu en appuyant brièvement sur la touche de menu ▲≡.
3. Sélectionnez l'option de menu Sontouche. Validez avec la touche OK.
4. Sélectionnez avec les touches ▲≡ et ▼□ la fonction Sontouch.act ou Sontouch.dés.
5. Validez avec la touche OK. Vous retournez au menu principal.
6. Vous quittez le menu avec ■ ESC.

Régler le contraste de l'écran

Vous pouvez sélectionner 5 réglages de contraste d'écran :

1. Entrez votre code PIN personnel à 4 chiffres. Validez avec la touche OK.
2. Vous appelez le menu en appuyant brièvement sur la touche de menu ▲≡.
3. Sélectionnez l'option de menu Contraste. Validez avec la touche OK.
4. Sélectionnez le contraste selon vos besoins avec les touches ▲≡ et ▼□□.
5. Validez avec la touche OK. Vous retournez au menu principal.
6. Vous quittez le menu avec ■ ESC.

Configuration

Radiotélécommande

SOS

Vous pouvez configurer la touche ⏻ de votre radiocommande comme touche d'appel d'urgence ou panique via la centrale.

Procédez comme suit pour la configurer :

1. Entrez votre code PIN personnel à 4 chiffres. Validez avec la touche OK.
2. Vous appelez le menu en appuyant brièvement sur la touche de menu ▲≡.
3. Sélectionnez l'option de menu Touchetéléc.. Validez avec la touche OK.
4. Sélectionnez avec les touches ▲≡ et ▼□ la fonction Téléc.:SOS ou Téléc.panique.
5. Validez avec la touche OK. Vous retournez au menu principal.
6. Vous quittez le menu avec ■ ESC.

Détecteurs d'eau et de fumée

Vous pouvez configurer la centrale de telle sorte que les détecteurs d'eau et de fumée déclenchent une alarme, même si la centrale est désarmée.

1. Entrez votre code PIN personnel à 4 chiffres. Validez avec la touche OK.
2. Vous appelez le menu en appuyant brièvement sur la touche de menu ▲≡.
3. Sélectionnez l'option de menu Inond&fumée. Validez avec la touche OK.
4. Sélectionnez avec les touches ▲ ≡ et ▼ □ la configuration Standard ou Toujoursact..
5. Validez avec la touche OK. Vous retournez au menu principal.
6. Vous quittez le menu avec ■ESC.

Le tableau suivant vous montre comment les détecteurs d'eau et de fumée se déclenchent suivant les configurations.

	Standard Toujoursact.
	Appel télé-phonique	Signal d'alarme	Appel télé-phonique	Signal d'alarme
Mode dés-armé	Non Non	Oui Oui
Mode maison	Non Oui	Non Oui
Mode silen-cieux	Oui Non	Oui Oui
Mode alarme	Oui Oui	Oui Oui

Mode d'emploi

FR BE CH

Fonctions de surveillance

Tableau des fonctions de surveillance

Fonctions de surveillance	Signal d'alarme acoustique	Transmetteur interne GMS actif
Mode silencieux Non Oui avec fonction Écoute
Mode alarme Oui Oui
Mode maison Oui Non
Mode désarmé Non Non
Appel d'urgence (SOS)	Non Oui avec fonction mains libres
Alarme panique Oui Non

Activer / Désactiver les fonctions de surveillance

NOTA : Informez au préalable toutes les personnes vivant dans votre habitat de l'emplacement et du fonctionnement du système d'alarme radio.

NOTA : La durée du signal d'alarme acoustique est limité, selon la configuration, d'u moins 1 à 10 minutes maximum.

Le système d'alarme radio distingue 4 types d'alarme :

1. Mode alarme

En mode alarme, un signal d'alarme acoustique retentit en cas d'alarme et le transmetteur téléphonique GSM interne est activé.

2. Mode maison

En mode maison, seul un signal d'alarme acoustique retentit.

3. Mode silencieux

Si le mode silencieux est activé, seul le transmetteur est activé. Le correspondant appelé est invité par une annonce à appuyer sur la touche [1] de son téléphone/portable. La fonction Écoute est activée.

4. Mode désarmé

En mode désarmé le système d'alarme est désarmé.

Les fonctions de surveillance sont confirmées par une annonce.

NOTA : Le détecteur de fumées donne toujours (temporisé) un signal d'alarme acoustique, ce indépendamment du système d'alarme s'il est déclenché ! La réaction de la centrale dépend du type d'alarme et de sa configuration à l'option de menu Inond&fumée.

26Page

FR BE CH

Mode d'emploi

Fonctions de surveillance

Vous pouvez activer comme suit le type d'alarme, soit sur la centrale, soit via la radiotélécommande :

NOTA : Si une sirène extérieure est déclarée sur l'unité de base, la télécommande ne peut arrêter l'alarme au plus tôt qu'au bout de 15 secondes.

Mode alarme

NOTA : Nous recommandons d'activer le mode alarme quand vous quittez votre appartement ou votre maison. Avant de le faire, assurez-vous que toutes les fenêtres et portes équipées d'un contact d'ouverture porte/fenêtre sont fermées.

Centrale

1. Entrez votre code PIN personnel à 4 chiffres. Validez avec la touche OK.
2. Appuyez sur la touche #

Radiotélécommande

1. Appuyez sur la touche ⬆.

Mode maison

NOTA : La nuit, quand vous dormez, nous vous conseillons d'activer le mode maison. Avant de le faire, assurez-vous que toutes les fenêtres et portes équipées d'un contact d'ouverture porte/fenêtre sont fermées.

Centrale

1. Entrez votre code PIN personnel à 4 chiffres. Validez avec la touche OK.
2. Appuyez sur la touche * 🏠.

Radiotélécommande

1. Appuyez sur la touche ⓣ.

Mode silencieux

NOTA : Quand vous quittez votre appartement ou votre maison, vous pouvez également activer le mode silencieux au lieu du mode alarme. Avant de le faire, assurez-vous que toutes les fenêtres et portes équipées d'un contact d'ouverture porte/fenêtre sont fermées.

Centrale

1. Entrez votre code PIN personnel à 4 chiffres. Validez avec la touche OK.
2. Appuyez sur la touche 📧.

Radiotélécommande

1. Appuyez en même temps sur les touches ⚙ et ⚙.

Mode d'emploi

FR BE CH

Fonctions de surveillance

Mode désarmé

NOTA : Si vous avez activé le mode désarmé, vous pouvez évoluer chez vous sans qu'une alarme ne se déclenche.

Centrale

1. Entrez votre code PIN personnel à 4 chiffres. Validez avec la touche OK

Radiotélécommande

1. Appuyez sur la touche

Alarme panique

Pour l'effet dissuasif, vous pouvez déclencher une alarme panique en appuyant sur la touche ⚡️ de la centrale ou, selon la configuration, sur la touche ⚡️ de votre Radiotélécommande. L'alarme panique est déclenchée immédiatement.

Pour désactiver l'alarme panique, entrez votre code PIN à 4 chiffres sur la centrale. Validez avec la touche OK. Vous pouvez également appuyer sur la touche de la radiotélécommande.

Appel d'urgence (SOS)

Vous pouvez la fonction d'appel d'urgence en appuyant sur la touche SOS de la centrale ou, selon la configuration, sur la touche de la radiotélécommande. Le transmetteur téléphonique GSM interne est automatiquement activé si vous avez enregistré des numéros de téléphone. Les numéros d'urgence sont d'abord composés les uns à la suite des autres, puis jusqu'à 10 numéro enregistrés. Le correspondant appelé est invité par une annonce à appuyer sur la touche [1] de son téléphone/portable. La fonction mains-libres est automatiquement activée et permet la communication entre vous et votre correspondant.

Il existe 3 possibilités de termine la fonction d'appel d'urgence :

a) Entrez votre code PIN à 4 chiffres sur la centrale et validez avec OK.
b) Appuyez sur la touche de votre radiotélécommande.
c) Le correspondant appelé prend l'appel, exécute une fonction pendant 24 secondes (voir activation du transmetteur GSM interne avec fonction annonce) et termine ensuite la communication.

28Page

FR BE CH

Mode d'emploi

Consultation à distance par téléphone

Consultation à distance par téléphone

Vous pouvez utiliser le système d'alarme radio par téléphone via la consultation à distance. Vous pouvez armer, désarmer le système d'alarme ainsi qu'activer la fonction mains-libres ou écoute par téléphone.

Procédez comme suit pour commander votre système d'alarme par téléphone via la consultation à distance :

1. Sélectionnez le numéro de téléphone du mobile de la carte SIM que vous avez installé dans le système d'alarme.
2. Attendez que celui-ci prenne votre appel au bout de 8 tonalités. Vous entendez un long bip.

NOTA : Dès que la connexion est établie avec le système d'alarme, "Consult.dist." apparaît sur l'écran de la centrale.

1. Entrez votre code PIN à 4 chiffres.
2. Si vous avez entré le code PIN correct, vous entendez 2 bips courts. Si vous avez entré le code PIN 3 fois incorrectement, la connexion est interrompue.
3. Le clavier de votre téléphone vous permet d'exécuter les fonctions suivantes (voir tableau). Les fonctions de surveillance sont confirmées par une annonce.

Maniement des touches	Fonction
[1] La fonction mains-libres est activée
[2]	La fonction Écoute (dans la pièce) est activée
[3] Le mode alarme est activé
[4] Le mode maison est activé
[5] Le mode silencieux est activé
[6] Le mode désarmé est activé
[#] Terminer la fonction mains-libres ou écoute
[#], [#] Terminer la consultation à distance par téléphone

1. La consultation à distance sur votre système d'alarme est interrompue si vous appuyez 2x sur la touche [#] de votre téléphone.

Établir les réglages par défaut (RESET)

Établir les réglages par défaut (RESET)

NOTA : Veuillez tenir compte du fait que tous les réglages sont effacés si vous effectuez un RESET. L'enregistrement des détecteurs est conservé ! Après un RESET, le code PIN à 4 chiffres est 1-2-3-4 !

Si vous voulez restaurer les réglages par défaut, procédez comme suit :

1. Desserrez la vis du cache du compartiment à pile et de l'entrée de jack situé sous le compartiment des piles et de l'entrée de jack avec un tournevis.
2. Appuyez sur le bouton RESET. Le système d'alarme confirme le RESET avec un bip sonore.
3. Refermez le cache et resserrez la vis.

Enregistrer les détecteurs

Enregistrer les détecteurs

Vous pouvez enregistrer jusqu'à 32 détecteurs sur votre système d'alarme.

Si vous achetez d'autres détecteurs en option, comme par exemple d'autres télécommandes, détecteur de fumées, etc, vous devez les enregistrer à la main.

Procédez alors comme suit :

1. Entrez votre code PIN personnel à 4 chiffres. Confirmez avec la touche (OK).
2. Vous accédez au menu avec la touche ▲≡. Sélectionnez avec les touches ▲≡ et ▼□□ l'option Enregistrer. Validez avec OK.
3. À l'écran s'affiche Rechercher.
4. Activez le détecteur devant être enregistré. Pour ce faire, lisez la description fournie avec celui-ci.
5. À l'écran s'affiche p. ex. Détect.ouv. ou Détect.fum.. Au besoin, vous pouvez renommer le détecteur. Validez avec OK.
6. À l'écran s'affiche Enregistrem.. Appuyez sur ESO si vous désirez conserver l'annonce standard ou appuyez sur OK pour enregistrer une annonce personnelle.
7. Confirmez avec la touche OK.

NOTA : Si vous ne validez pas avec OK, l'enregistrement sera automatiquement terminé au bout de 10 secondes.

1. Votre annonce personnelle est reproduite. Vous retournez au menu principal.

Annuler les détecteurs

1. Entrez votre code PIN personnel à 4 chiffres. Validez avec la touche OK.
2. Appuyez sur la touche ▲ ≡. À l'écran s'affiche Tableau.
3. Sélectionnez avec les touches ▲≡ et ▼ le détecteur devant être annulé.
4. Appuyez sur la touche 📧. À l'écran s'affiche Effacer?
5. Validez avec la touche OK. À l'écran s'affiche Vide.
6. Appuyez 2x sur la touche ■ESC pour quitter le menu.

Extension du système.

Vous pouvez commander les accessoires et les options pour le système d'alarme radio sur le site Internet :

Mode d'emploi

FR BE CH

Changement de pile

Changement de pile

Les messages d'état suivants s'affichent à l'écran en cas de capacité faible ou presque épuisée des piles des détecteurs.

Capacité des piles faible

1. À l'écran s'affiche bAtt Lo. Le détecteur concedrné, p. ex. Détect.ouv. s'affiche.
2. Si vous armez le système d'alarme, 5 bips retentissent les uns après les autres.

NOTA : Changez les piles !

Capacité épuisée

1. À l'écran s'affiche bAtt off. Le détecteur concerné, p. ex. Détect.ouv. s'affiche.
2. Si vous armez le système d'alarme, 5 bips retentissent les uns après les autres.

NOTA : Changez les piles ! Une connexion du détecteur avec la centrale n'est plus garantie !

Radiotélécommande

1. Desserrez la vis du compartiment à pile situé sous la télécommande avec un tournevis de précision.
2. Retirez le cache.
3. Retirez la pile.
4. Insérez une nouvelle pile de type (Lithium CR2430 3V) dans le compartiment prévu à cet effet (attention à la polarité exacte!).
5. Replacez le cache.
6. Resserrez la vis.

Centrale

L'icône ▶ signifie une faible capacité des piles de la centrale. Changez les piles !

1. Desserrez la vis du compartiment à pile et de l'entrée de jack situé sous la centrale avec un tournevis.
2. Retirez le cache.
3. Retirez la pile.
4. Insérez les nouvelles piles alcalines AAA dans le compartiment ouvert prévu à cet effet (attention à la polarité exacte !).
5. Replacez le cache du compartiment à pile et de l'entrée de jack.
6. Resserrez la vis.

Entretien et maintenance réguliers

Entretien et maintenance réguliers

Centrale

1. Débranchez la centrale du réseau avant de la nettoyer.
2. Nettoyez la surface du boîtier avec un chiffon doux et non pelucheux. N'utilisez pas de produits chimiques ou abrasifs.

NOTA : Ne trempez jamais l'appareil dans l'eau !

Mode d'emploi

FR BE CH

Remarques relatives à son élimination

Remarques relatives à son élimination

L'application du droit européen dans les lois et règlements nationaux vous contraint à éliminer de manière appropriée vos biens de consommation usagés. dans le but de protéger les personnes et l'environnement. Le symbole ci-contre signifie que les appareils électriques et électroniques et les batteries usagés ne doivent pas être jetés dans les ordures ménagères.

Veuillez déposer les appareils hors d'usage auprès d'un centre de collecte d'unorganisme d'élimination des déchets. Veuillez éliminer les piles et les piles rechargeables chez un revendeur de piles ou dans des endroits de collecte responsables qui mettent à votre disposition des collecteurs réservés à cet effet. Veuillez éliminer les fournitures d'emballage conformément aux prescriptions locales.

Données techniques

Données techniques

Le système d'alarme radio de la Série Protect 9XXX fonctionne sur une bande de fréquences spécialement réservée pour une technique de sécurité dans la plage de fréquence 868. Ceci permet l'absence de perturbations venant d'autres consommateurs tels qu'écoute-bébés. Cependant, on ne peut exclure que la transmission radio soit provisoirement ou durablement perturbé par des éléments défectueux de produits électriques ou électroniques tels que ventilateurs et amplificateurs d'antennes. En outre la transmission radio peut également être perturbée du dehors consciemment et volontairement.

Centrale

Poids : 228 g (sans piles).

Dimensions (l x h x p): 172 x 105 x 31 mm....

Frequency : 868 MHz.

Piles : 3 x alcalines AAA.

Câble de chargement : 6 V AC, 1 A....

Quantité de détecteurs : max. 32....

Radiotélécommande

Poids : 24 g.

Dimensions (l x h x p) : 40 x 60 x 14,5 mm....

Frequency : 868 MHz.

Pile : Lithium CR2430 3 V

Ce mode d'emploi a pour but de fournir des informations. Son contenu n'est pas contractuel.

Toutes les informations données ne sont que des valeurs nominales. Les options et équipements décrits peuvent varier suivant les spécifications de chaque pays.

Mode d'emploi

FR BE CH

Marque CE

Marque CE

Cet appareil répond aux exigences de la directive de l'Union européenne :

•1999/5/CE (R&TTE)

La conformité est confirmée sur l'appareil par la marque CE.

Page vide

Code PIN Ceci est votre code PIN personnel délivré par votre opérateur !

Vous trouverez la façon de le modifier au chapitre Configuration de ce mode d'emploi.

Conservez celui-ci séparément de votre système d'alarme radio !

Veuillez tenir compte que le mode d'emploi est soumis aux droits d'auteurs d'Olympia et ne doit donc être ni publié ni vendu. Les données et les éditions du mode d'emploi sont uniquement destinées à l'emploi personnel.

Nous nous réservons le droit d'apporter des modifications techniques et de contenu.
