Producttype	Draadloos alarmsysteem met GSM-zender
Merk	Olympia
Model	Protect 9066
Afmetingen (centrale)	172 x 105 x 31 mm
Gewicht (centrale, zonder batterijen)	228 g
Voeding centrale	Netadapter 6 V AC, 1 A + 3 AAA alkaline batterijen (backup)
Radiofrequentie	868 MHz
Maximaal aantal detectoren	32
Beeldscherm	LCD-scherm met achtergrondverlichting (geel/blauw), 1 numerieke regel 24 cijfers + 1 alfanumerieke regel 13 tekens + 11 symbolen
Bewakingsstanden	Alarm, Thuis, Stil, Uitgeschakeld
GSM-zender	Dual-band 900/1800 MHz, ingebouwd, met persoonlijke boodschap
Geheugencapaciteit nummers	10 alarmnummers + 1 SOS-nummer
Ingebouwde sirene	Ja, instelbare duur van 1 tot 10 minuten
Vertragingen	Inscharf- en uitschakelvertraging instelbaar van 0 tot 240 seconden
Afstandsbediening	Afmetingen 40 x 60 x 14.5 mm, gewicht 24 g, batterij CR2430 3V
Voeding afstandsbediening	1 lithiumbatterij CR2430 3 V
SOS-noodoproepfunctie	Ja, met luisteren/handen vrij
Paniekalarm	Ja, onmiddellijke activering
Raadpleging op afstand	Ja, per telefoon (GSM)
Schermcontrast instelbaar	5 niveaus
Beschikbare talen	Duits, Engels, Deens, Spaans, Frans, Nederlands, Portugees
Onderhoud	Reinig met een zachte, pluisvrije doek, gebruik geen chemicaliën
Afvoer	Niet bij het huishoudelijk afval, inleveren bij een inzamelpunt

Veelgestelde vragen - Protect 9066 OLYMPIA

Hoe installeer ik de centrale Protect 9066?

Plaats de centrale op een centrale plek, beschermd tegen vocht en storingsbronnen. Plaats de SIM-kaart, de batterijen en sluit de netadapter aan. Monteer hem aan de muur met de meegeleverde beugels. Raadpleeg de sectie Installatie in de handleiding voor meer details.

Hoe wijzig ik de pincode?

Voer de huidige pincode in, ga naar het menu via ▲≡, selecteer Pincode, voer een nieuwe 4-cijferige code in en bevestig met OK. Noteer de code zodat u hem niet vergeet.

Hoe registreer ik een persoonlijke boodschap?

Kies in het menu Tabel, selecteer een detector, geef deze een naam en bevestig Opnemen. Spreek uw bericht in (max. 10 seconden) en druk op OK om te voltooien.

Waarom maakt mijn systeem geen verbinding met het GSM-netwerk?

Controleer of de SIM-kaart correct is geplaatst en ontgrendeld, en niet is geblokkeerd door een pincode. Zorg dat u voldoende tegoed en een voldoende signaal heeft. Test de zender via Contr. SIM in het menu.

Hoe schakel ik het alarm uit bij activering?

Voer op de centrale uw 4-cijferige pincode in en bevestig met OK. U kunt ook de knop op de afstandsbediening gebruiken. Het systeem schakelt over naar de uitgeschakelde stand.

Wat moet ik doen als het scherm 'bAtt Lo' weergeeft?

Dit geeft een lege batterij aan op een detector of de centrale. Vervang de betreffende batterijen zo snel mogelijk: AAA-batterijen voor de centrale, CR2430 voor de afstandsbediening. Bij inschakelen geeft het systeem 5 pieptonen bij een bijna lege batterij.

Hoe voer ik een reset uit?

Open het klepje van het batterijvak aan de onderkant van de centrale met een schroevendraaier en druk op de RESET-knop. Alle instellingen worden gewist (behalve de registratie van detectoren) en de pincode wordt teruggezet op 1234.

Kan ik het systeem uitbreiden met meer detectoren?

Ja, het systeem ondersteunt maximaal 32 detectoren. Om er een toe te voegen, ga naar het menu Registreren, activeer de detector en volg de instructies. Rook- en watermelders zijn compatibel.

Hoe activeer ik raadpleging op afstand?

Bel het nummer van de SIM-kaart die in de centrale is geplaatst. Na 8 tonen wordt de verbinding tot stand gebracht. Voer uw pincode in en gebruik de toetsen van uw telefoon om in te schakelen (3), uit te schakelen (6), luisteren in te schakelen (2), enz. Beëindig met ##.

Wat moet ik doen als de afstandsbediening niet meer werkt?

Controleer de batterij (CR2430) en vervang deze indien nodig. Zorg ervoor dat de afstandsbediening correct is geregistreerd op de centrale. Als het probleem aanhoudt, registreer deze opnieuw via het menu Registreren.

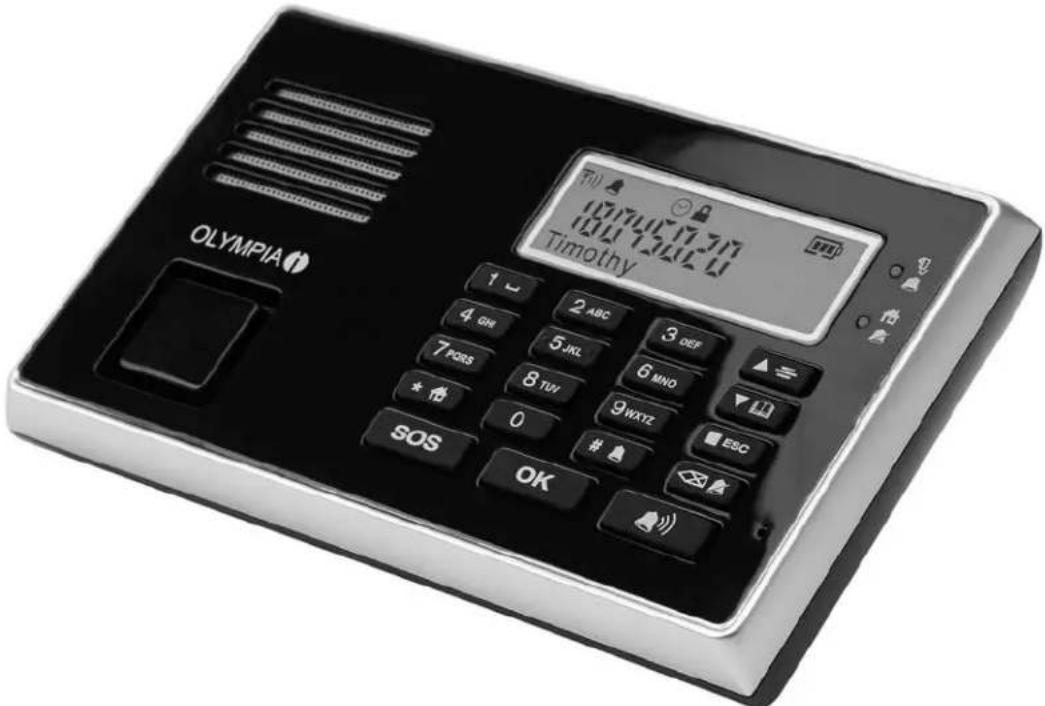

GEBRUIKSAANWIJZING Protect 9066 OLYMPIA

Draadloos alarmsysteem Protect 9XXX-serie

Gebruikersinformatie 5.

Uitsluiting van aansprakelijkheid 5.

Beoogd gebruik 5.

Productkenmerken 6.

Inhoud van de verpakking 6.

Veiligheidsinformatie 7

Betekenis van de pictogrammen 7

Belangrijk veiligheidsinformatie 7

GSM-telefoonkieseenheid 8.

Functie van de GSM-telefoonkieseenheid 8

SIM-kaart 8

SIM-kaart ontgrendelen 8

Herinneringsfunctie 9

Tegoed controleren 9

Blokkade van de SIM-kaart voorkomen 9

Installatie 10

Aanwijzingen voor de keuze van de montageplaats 10

Basiseenheid voorbereiden en aansluiten 11

GSM-telefoonkieseenheid testen 12

Basiseenheid opstellen 12

Wandmontage 13

Bedienings- en weergave-elementen 14

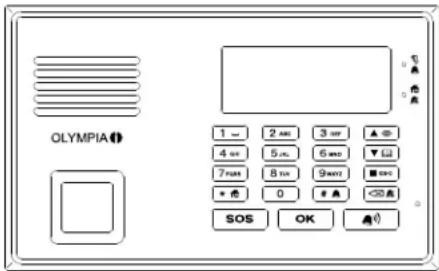

Toetsfuncties basiseenheid 14

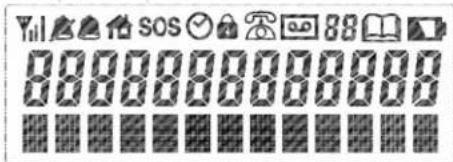

Pictogrammen op het display 15

Led overzicht 16

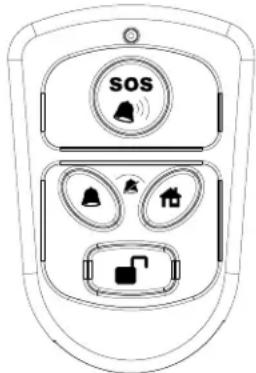

Toetsfuncties draadloze afstandsbediening 16

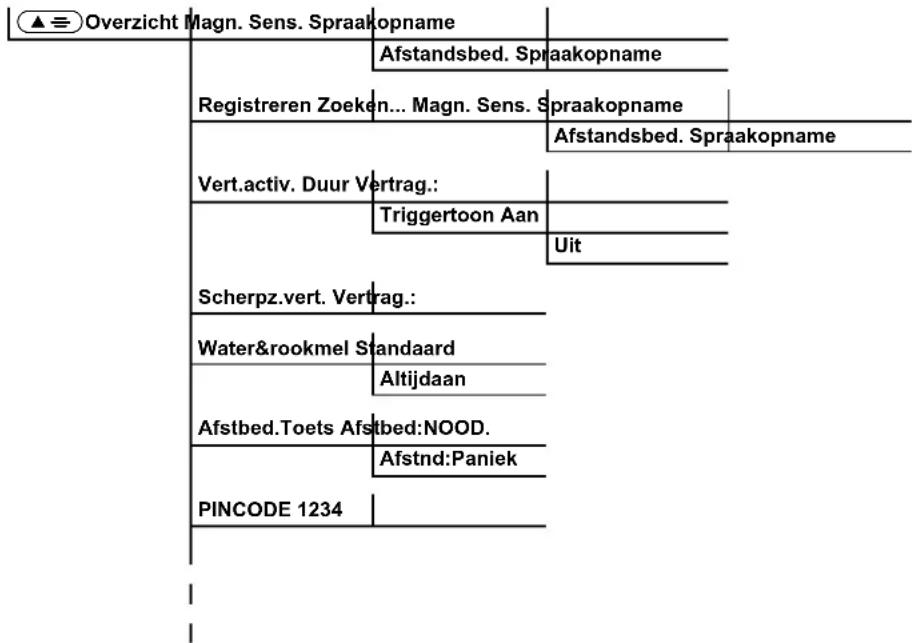

Menustructuur 17

Configuratie 19

Algemene informatie 19....

Taal instellen 19

Pincode 19

Datum/tijd instellen 20

Individuele meldtekst 20....

Activering van de interne GSM-telefoonkieseenheid

met spraakfunctie 21

Noodoproepnummer opslaan 22

Activeringsvertraging 23....

Gebruiks- handleiding

NL BE

Inhoudsopgave

Scherpzetvertraging 23.

Alarmduur 24.

Toetstoon Aan/Uit 24.

Displaycontrast instellen 24.

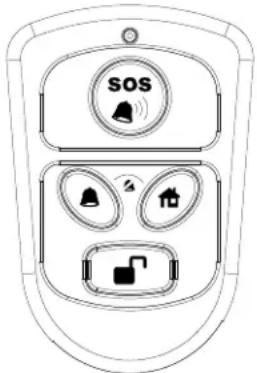

Draadloze afstandsbediening 25.

Water- en rookmelder 25.

Overzicht van de beveiligingsfuncties 26.

Beveiligingsfuncties in-/uitschakelen 26.

Alarm-modus 27

Thuis-modus.... 27

Stille modus 27

Inactief-modus 28

Paniek-alarm 28

Noodoproep (SOS) 28

Toegang op afstand via de telefoon 29

Fabrieksinstellingen herstellen (RESET) 30

Sensoren registreren 31

Sensoren afmelden 31

Systeemuitbreiding 31

Batterijen vervangen 32

Draadloze afstandsbediening 32

Basiseenheid 32

Regelmatig onderhoud en regelmatige verzorging 33

Basiseenheid 33

Instructies voor het afdanken 34

Technische wijzigingen 35

CE-markering 36

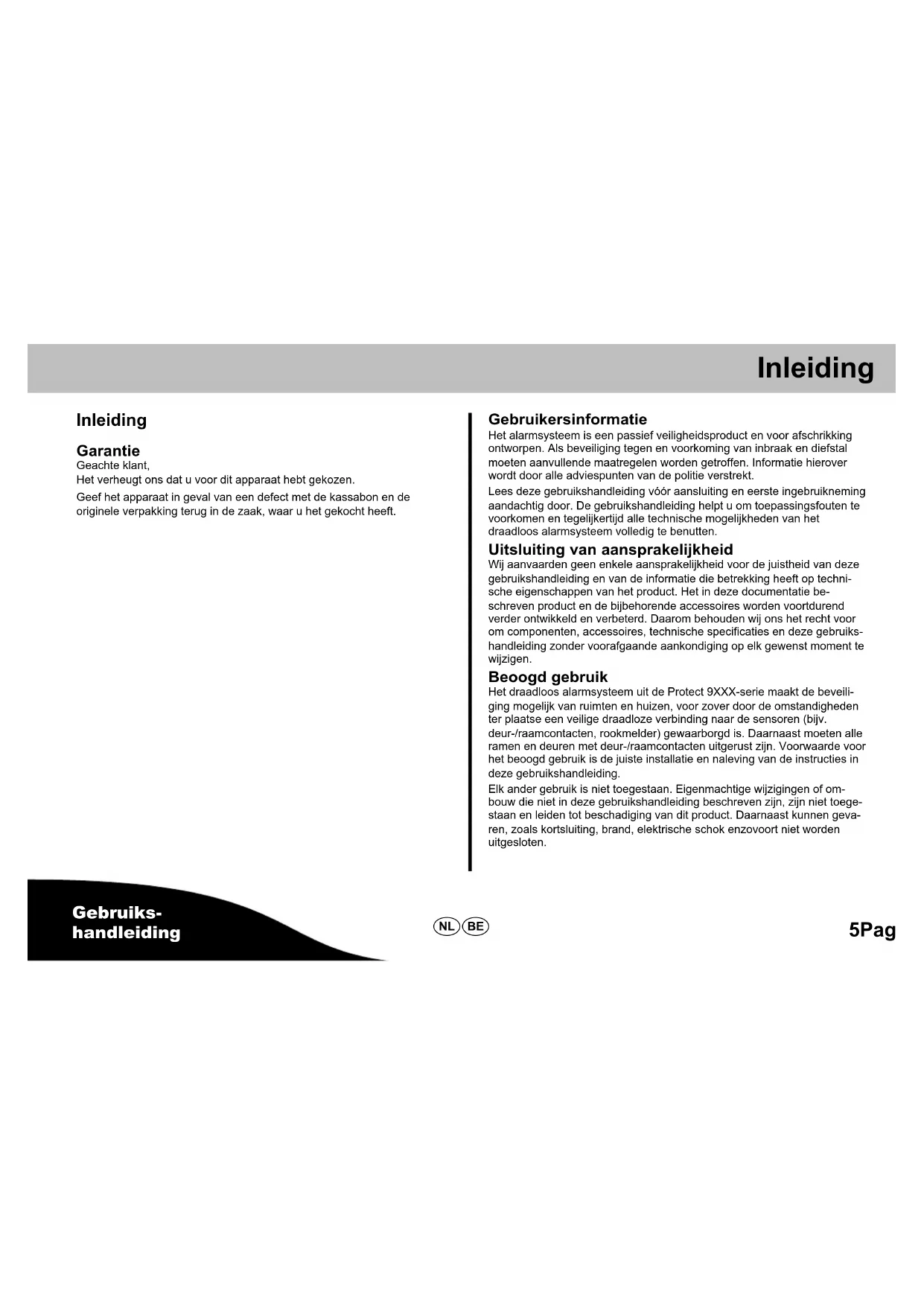

Inleiding

Inleiding

Garantie

Geachte klant,

Het verheugt ons dat u voor dit apparaat hebt gekozen.

Geef het apparaat in geval van een defect met de kassabon en de originele verpakking terug in de zaak, waar u het gekocht heeft.

Gebruikersinformatie

Het alarmsysteem is een passief veiligheidsproduct en voor afschrikking ontworpen. Als beveiliging tegen en voorkoming van inbraak en diefstal moeten aanvullende maatregelen worden getroffen. Informatie hierover wordt door alle adviespunten van de politie verstrekt.

Lees deze gebruikshandleiding vóór aansluiting en eerste ingebruikneming aandachtig door. De gebruikshandleiding helpt u om toepassingsfouten te voorkomen en tegelijkertijd alle technische mogelijkheden van het draadloos alarmsysteem volledig te benutten.

Uitsluiting van aansprakelijkheid

Wij aanvaarden geen enkele aansprakelijkheid voor de juistheid van deze gebruikshandleiding en van de informatie die betrekking heeft op technische eigenschappen van het product. Het in deze documentatie beschreven product en de bijbehorende accessoires worden voortdurend verder ontwikkeld en verbeterd. Daarom behouden wij ons het recht voor om componenten, accessoires, technische specificaties en deze gebruikshandleiding zonder voorafgaande aankondiging op elk gewenst moment te wijzigen.

Beoogd gebruik

Het draadloos alarmsysteem uit de Protect 9XXX-serie maakt de beveilig- ging mogelijk van ruimten en huizen, voor zover door de omstandigheden ter plaatse een veilige draadloze verbinding naar de sensoren (bijv. deur-/raamcontacten, rookmelder) gewaarborgd is. Daarnaast moeten alle ramen en deuren met deur-/raamcontacten uitgerust zijn. Voorwaarde voor het beoogd gebruik is de juiste installatie en naleving van de instructies in deze gebruikshandleiding.

Elk ander gebruik is niet toegestaan. Eigenmachtige wijzigingen of ombouw die niet in deze gebruikshandleiding beschreven zijn, zijn niet toegestaan en leiden tot beschadiging van dit product. Daarnaast kunnen geva- ren, zoals kortsluiting, brand, elektrische schok enzovoort niet worden uitgesloten.

Gebruiks- handleiding

NL BE

Productkenmerken

Productkenmerken

• Draadloos alarmsysteem met SOS-, Paniek-, Inluister- en Handenvrij telefoneren-functie
• Met zendfunctie voor activatie van buitensirenes enz.
• Geïntegreerde GSM-telefoonkieseenheid met spraakfunctie voor alarmmeldingen via het mobiele netwerk.
• Maximaal 10 alarmnummers en 1 noodoproepnummer (SOS) kunnen worden opgeslagen
• Individuele meldtekst bij telefonische melding voor elke sensor met maximaal 10 seconden lengte
• Automatisch kiezen van het volgende telefoonnummer bij 'bezet'
  •Vrij spreken op de basiseenheid bij SOS
• Telefonisch alarm (stil)/sirene-alarm apart of in combinatie instelbaar
• Groot Icd-display, 1 regel numeriek in 7-segmenten met 24 posities, 1 regel alfanumeriek in 5x7 puntmatrix met 13 posities, 11 symbolen voor statusmeldingen
• Displayverlichting in geel en blauw
• Waarschuwing bij lage batterijstatus (basiseenheid en alle geregistreerde sensoren)
• Back-upbatterij in de basiseenheid
• Basiseenheid op afstand bedienbaar
• Uit te breiden voor aansluiting van max. 32 sensoren
• Eenvoudige integratie van nieuwe sensoren/rookmelders dankzij Plug-and-Play-techniek

Inhoud van de verpakking

Basiseenheid 1
Netadapter 1
Draadloze afstandsbediening 1
Batterijen 3x alkaline AAA	1x lithium CR2430 3 V
Montagemateriaal Schroeven, pluggen, plakband
Gebruikshandleiding 1

Controleer de inhoud van de verpakking zorgvuldig. Als iets ontbreekt of door het transport beschadigd is, mag u het draadloos alarmsysteem NIET in gebruik nemen! Wend u in dit geval met de aankoopbon tot de leverancier of direct tot het OLYMPIA servicecenter.

OPMERKING: Bewaar de verpakking van het apparaat om het bij eventuele verzending tegen beschadigging te beschermen.

OPMERKING: Deze gebruikshandleiding heeft betrekking op de basiseenheid van het alarmsysteem. De sensoren zijn in aparte handleidingen beschreven.

6Pagina

NL BE

Gebruiks- handleiding

Veiligheidsinformatie

Veiligheidsinformatie

Betekenis van de pictogrammen

ARSCHUWING: Wijst op een mogelijkkerwijs gevaarlijke situa- tie die tot ernstig persoonlijk letsel met mogelijk dodelijke afloop kan leiden

VOORZICHTIG: Wijst op een mogelijkkerwijs gevaarlijke situa- tie die kan leiden tot onbeduidend of licht persoonlijk letsel als ze niet wordt vermeden.

OPMERKING: Wijst op een mogelijkkerwijs gevaarlijke situa- tie die kan leiden tot schade aan objecten of aan het milieu als ze niet wordt vermeden.

Belangrijk veiligheidsinformatie

Om een probleemloze omgang met het draadloos alarmsysteem te waarborgen moet u de volgende veiligheidsinstructies opvolgen:

• Als u bij montage en installatie niet zeker bent of twijfel over de werking hebt, wendt u zich tot een vakkracht. Voer de montage en installatie niet zelf uit.
• Maak het apparaat nooit open! Gebruik het apparaat nooit als het nat is of in de buurt van badkuipen, douches en dergelijke.
• Laat reparaties aan defecte apparaten alleen door de technische dienst uitvoeren.
• De netadapter van de basiseenheid mag nooit met vochtige of natte handen worden vastgepakt.
• Als de netadapter beschadigingen vertoont, moet vóór het eruit trekken het bijbehorende stopcontact in de zekeringenkast stroomloos worden geschakeld.
• Het draadloos alarmsysteem en verpakkingsmaterialen vormen geen speelgoed voor kinderen.

OPMERKING: Deze gebruikshandleiding bevat belangrijke informatie voor de ingebruikneming en omgang. Voeg bij doorgave van het apparaat aan derden beslist de gebruikshandleiding bij.

Gebruiks- handleiding

NL BE

GSM-telefoonkieseenheid

GSM-telefoonkieseenheid

Functie van de GSM-telefoonkieseenheid

De GSM-telefoonkieseenheid (Dual-Band met 900/1800 MHz) bouwt een verbinding tussen het alarmsysteem uit de Protect 9XXX-serie en het netwerk voor mobiele telefonie op. Daardoor kan een telefoonverbinding zonder toegang tot het vaste net worden gerealiseerd.

SIM-kaart

(Niet bijgeleverd)

Voor het gebruik van de GSM-telefoonkieseenheid is een SIM-kaart van een mobiele provider vereist. Deze wordt niet bijgeleverd.

OPMERKING: Het alarmsysteem kan ook zonder SIM-kaart worden gebruikt. In een alarmsituatie vindt echter geen alarmering via het mobiele netwerk plaats!

Als u een prepaidkaart gebruikt, moet u rekening houden met de volgende punten:

• Het tegoed moet regelmatig worden gecontroleerd.
• De meeste prepaidkaarten moeten binnen een bepaalde tijdsduur worden gebruikt, anders worden ze geblokkeerd. Informeer bij uw mobiele provider naar de houdbaarheidsperiode.

SIM-kaart ontgrendelen

SIM-kaarten zijn in de regel door middel van een 4-cijferige PIN tegen onbevoegd gebruik beveiligd.

Bij de eerste ingebruikneming van de SIM-kaart moet hij worden ont-grendeld.

1. Als de SIM-kaart door middel van een PIN beveiligd is, verschijnt op het display de melding SIM-PIN?.
2. Voer de PIN in die u tegelijk met de SIM-kaart hebt ontvangen.
3. Als u de PIN correct hebt ingevoerd, verschijnt op het display Zoeken....

De PIN is dan permanent gedeactiveerd. Als u de SIM-kaart opnieuw erin zet of de basiseenheid opnieuw aansluit, hoeft de PIN niet opnieuw te worden ingevoerd.

• Als u de PIN foutief hebt ingevoerd, verschijnt op het display Herhalen.
• Als u de PIN 3 maal foutief hebt ingevoerd, verschijnt op het display SIMgeblokkrd. Wend u in dit geval tot uw mobiele provider om de blokkade op te laten heffen.
• Als de SIM-kaart geen GSM-kaart is, verschijnt op het display SIMfout

8Pagina

NL BE

Gebruiks- handleiding

GSM-telefoonkieseenheid

Herinneringsfunctie

Telkens op 31 maart, 30 juni, 30 september en 31 december verschijnt op het display SIM€testen.

Tegoed controleren

1. Als de herinneringsmelding SIM€testen verschijnt, voert u uw apparaatspecifieke PIN-code in. Bevestig met OK.
2. Op het display verschijnt: SIMservice#
3. Voer het servicenummer van uw mobiele provider in. Bevestig met OK. Het servicenummer wordt gebeld.
4. Volg de aanwijzingen op van uw mobiele provider.
5. Druk op OK om de verbinding te beëindigen.

U kunt de opvraging ook op elk gewenst moment via het menu uitvoeren.

1. Voer uw apparaatspecifieke pincode in. Bevestig met OK.
2. Het menu wordt door kort drukken op de Menu-toets ▲ ≡ opge-roepen.
3. Selecteer het menu-item SIM€testen. Bevestig met OK.
4. Op het display verschijnt: SIMservice#
5. Voer het servicenummer van uw mobiele provider in. Bevestig met OK. Het servicenummer wordt gebeld.
6. Volg de aanwijzingen op van uw mobiele provider.
7. Druk op OK om de verbinding te beëindigen.

Blokkade van de SIM-kaart voorkomen

De meeste prepaidkaarten moeten binnen een bepaalde tijdsduur worden gebruikt, anders worden ze geblokkeerd. U kunt de functie voor het controleren van het tegoed ook gebruiken om een betaalde oproep uit te voeren.

OPMERKING: Informeer bij uw mobiele provider naar de houdbaarheidsperiode, waarin de prepaid-kaart moet worden gebruikt.

1. Voer uw apparaatspecifieke pincode in. Bevestig met OK.
2. Het menu wordt door kort drukken op de Menu-toets ▲ ≡ opge-roepen.
3. Selecteer het menu-item SIM€testen. Bevestig met OK.
4. Op het display verschijnt: SIMservice#
5. Voer het nummer van uw vaste aansluiting of van uw mobiele telefoon in. Bevestig met OK. Het nummer wordt gebeld.
6. Neem het gesprek op uw vaste aansluiting of mobiele telefoon aan.
7. Druk op OK om de verbinding te beëindigen.

Gebruiks- handleiding

NL BE

Installatie

Installatie

Aanwijzingen voor de keuze van de montageplaats

• De basiseenheid moet op een centrale plaats (bijv. in de gang van een appartement/van een huis) midden in het te beveiligen gebied worden gemonteerd of geplaatst om alle draadloze verbindingen kort te houden.
• Plaats de basiseenheid daar waar een volgens de voorschriften geïnstalleerd stopcontact (230 V / 50 Hz) beschikbaar is.
• Zorg ervoor dat de basiseenheid een voldoende sterk signaal van het mobiele netwerk kan ontvangen.
• Kies een plaats in het te beveiligen gebied, zodat geen inbrekers de basiseenheid kunnen naderen en manipuleren.
• De basiseenheid en de netadapter mogen niet in vochtige ruimten (kelder, badkamer enzovoort) of in directe nabijheid van warmtebronnen worden gebruikt.
• De montage/opstelling van de basiseenheid mag niet op of in directe nabijheid van grote metalen objecten of elektrische storingsbronnen plaatsvinden, omdat anders het draadloos bereik afneemt.

Voorbeelden van storingsbronnen

Metalen objecten	Elektrische storingsbronnen
Radiatoren Luidsprekersystemen
Spiegels Motoren
Muren van gewapend be-ton	Niet-afgeschermde, elektronische appa-raten
Metalen deuren

Installatie

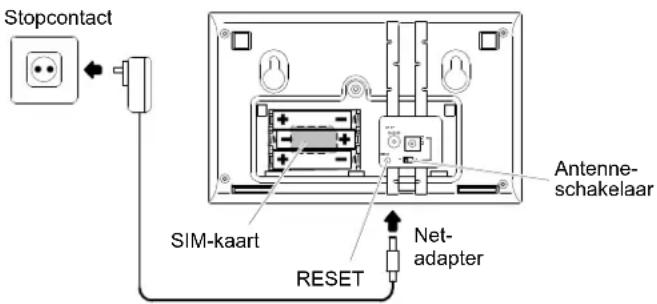

Basiseenheid voorbereiden en aansluiten

Stopcontact SIM-kaart RESET Antenne- schakelaar Net- adapter

1. Draai met een schroevendraaier de schroef van het batterij- en aan- sluitbussenvak aan de onderkant van de basiseenheid los.
2. Verwijder het deksel van het batterij- en aansluitconnectorenvak.

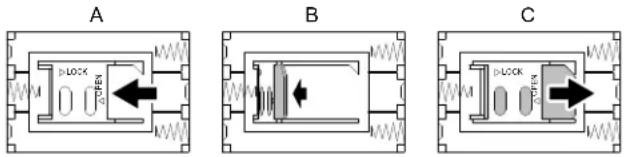

3. Schuif de houder voor de SIM-kaart naar links om hem te ontgrendelen (A).
4. Klap de houder naar boven en steek de SIM-kaart in de houder (B).
5. Klap de houder met de SIM-kaart terug en schuif de houder naar rechts om hem te vergrendelen (C)

A B C

1. Plaats drie batterijen alkaline AAA in het batterijvak (let op de aan-sluiting van de polen!).
2. Als u het alarmsysteem zonder externe antenne (optioneel) gebruikt, moet de antenneschakelaar naar links op Int worden gezet.

DG-5V' RESET In I-d EM-A1 Antenneschakelaar

1. Steek de netadapter in de basiseenheid.
2. Zet het deksel op het batterij- en aansluitconnectorenvak.
3. Draai de schroef weer vast.

Gebruiks- handleiding

NL BE

Installatie

GSM-telefoonkieseenheid testen

OPMERKING: Test de GSM-telefoonkieseenheid om te waarborgen dat de alarmering via het mobiele netwerk werkt.

1. Voer uw apparaatspecifieke pincode in. Bevestig met OK.
2. Het menu wordt door kort drukken op de Menu-toets ▲ ≡ opge-roepen.
3. Selecteer het menu-item SIM€testen. Bevestig met OK.
4. Op het display verschijnt: SIMservice#
5. Voer het nummer van uw vaste aansluiting of van uw mobiele telefoon in. Bevestig met OK. Het nummer wordt gebeld.
6. Neem het gesprek op uw vaste aansluiting of mobiele telefoon aan.
7. Druk op OK om de verbinding te beëindigen.

Basiseenheid opstellen

U kunt het apparaat in een gebruikersvriendelijke schuine stand opstellen. Gebruik hiervoor de twee bijgeleverde steunen (1), die u aan de achterkant van de basiseenheid in de uitsparingen voor de wandhouder (2) moet vastklikken.

Gebruiks- handleiding

Installatie

Wandmontage

Nadat u een geschikte plaats voor de basiseenheid hebt gekozen, kunt u met de montage beginnen.

AARSCHUWING: Levensgevaar door een elektrische schok of gasexplosie. Zorg ervoor dat u niet per ongeluk stroom- of gasleidingen beschadigt.

OPMERKING: Let ook op waterleidingen.

1. Draai op de beoogde montageplaats twee schroeven op een afstand van 100 mm loodrecht in de wand. (Afhankelijk van het type wand moet u eerst twee gaten boren en de schroeven met behulp van pluggen vastzetten.)
2. Draai de schroeven met een schroevendraaier zo ver erin dat de afstand vanaf de onderkant van de schroefkop tot aan de wand ongeveer 3 mm bedraagt.
3. Hang de basiseenheid over de schroeven.
4. Steek de netadapter in een op de juiste manier geïnstalleerd 230 V / 50 Hz stopcontact. De basiseenheid is klaar voor gebruik.

Gebruiks- handleiding

NL BE

Bedienings- en weergave-elementen

Bedienings- en weergave-elementen

De basiseenheid beschikt over een SOS-toets voor noodsituaties en een paniektoets bij directe bedreiging. De draadloze afstandsbediening beschikt over een toets die de naar keuze als SOS- of paniektoets kan worden geconfigureerd (zie Draadloze afstandsbediening configureren).

Bediening van de paniektoets (▲) activeert ter afschrikking direct een akoestisch alarmsignaal, onafhankelijk van de vraag of het alarmsysteem op scherp of afgezet is. Het alarm kan door middel van de basiseenheid of door middel van de draadloze afstandsbediening worden gestopt (zie Inactief-modus in het hoofdstuk Beveiligingsfuncties).

Bediening van de toets SOS activeert de interne GSM-telefoonkieseenheid, indien van tevoren telefoonnummers ingevoerd en opgeslagen zijn (zie Configuratie interne GSM-telefoonkieseenheid met spraakfunctie). De activering vindt plaats onafhankelijk van de vraag of het alarmsysteem op scherp of afgezet is. Achtereenvolgens worden eerst het noodoproepnummer en vervolgens maximaal 10 opgeslagen telefoonnummers gekozen. De gebelde deelnemer wordt door middel van een meldtekst verzocht om de toets [1] op zijn telefoon in te drukken. De functie Vrij spreken op de basiseenheid wordt automatisch geactiveerd en maakt de communicatie mogelijk tussen u en de gebelde deelnemer.

Toetsfuncties basiseenheid

Toets Functie
SOS	S-toets: activating van de interne GSM-telefoonkieseenheid
OK	Bevestiging
	Paniektoets: Activeert een akoestisch alarmsignaal
	Roept het menu op; naar boven navigeren in het menu; verhoogt het luidsprekervolume in de modus Handenvrij telefoneren
	Roept de geheugenmodus voor de telefoonnummers op; naar beneden navigeren in het menu; verlaagt het luidsprekervolume in de modus Handenvrij telefoneren
	Inactief-modus: Het systeem wordt inactief geschakeld; sluit het menu en stopt de countdown
	Stille modus: Het systeem wordt op scherp gezet; in een alarmsituatie activating van de interne telefoon-kieseenheid; wist cijfers en letters

Bedienings- en weergave-elementen

#▲)Alarm-modus: De installatie wordt op scherp gezet;in een alarmsituatie akoestisch alarmsignaal en active-ring van de interne telefoonkieseenheid
*▲)Thuis-modus: Het systeem wordt op scherp gezet;bij inbraak akoestisch alarm
0-9,*,# Numerieke toets: na bediening van de #-toets >3 s wordteen kiespauze van 2 s geactiveerd
*In de tekstmodus: omschakeling tussen hoofd- en kleine letters
#àáâÇ
0	+ & @ 0 / % * # $ £ ¥ § ¿ i
1 Spatie - ? ! 1 , . : ; “' <= > () { }_
2 A B C	2 ÄÆ Å à á â Ça b c 2 ä æ å à á â ç
3 D E F	3 è É é ëdef 3 è é ê ë
4 G H I	4 i í î îigh i 4 i í î î
5 J K L	5 €j k l 5 €
6 M N O	6 ñ ō ō ō ō ō m n o 6 ñ ō ō ō ō ō
7 P Q R	S 7 βp q r s 7 β
8 T U V	8 ù ú ù Ùt u v 8 ù ú ù ù
9 W X Y	Z 9w x y z 9

Pictogrammen op het display

SOS

Pictogrammen	Betekenis Beschrijving
	YilNetwerk voor mobiele telefonie	Yil sterk signaal, Y zwak signaal, Y geen signaal
	Stille modus In een alarms	ituatie geen akoestisch alarmsignaal; interne GSM-telefoon-kieseenheid actief.
	Alarm-modus In een alarms	ituatie akoestisch alarmsignaal; interne GSM-telefoon-kieseenheid actief.
	Thuis-modus In een alarms	ituatie akoestisch alarmsignaal.
SOS Noodoproep Interne GSM		M-telefoonkieseenheidactief.
	Vertraging Vertraging geactiveerd.
	Toetsenblokkade	Toetsenblokkade geactiveerd.
	Interne GSM-telefoonkiese enheid actief	Verbinding wordt opgebouwd.
	Opnamemodus Meld tekst wordt opgenomen.

Gebruiks- handleiding

NL BE

Bedienings- en weergave-elementen

Geheugenplaats-weergave	Geeft de geheugenplaats voor de telefoonnummers weer.
Geheugenpictogram
Batterijweergave Batterijcapaciteit basiseenheid laag.

Led overzicht

	met spanningsvoorziening		zonder spanningsvoorziening
	bovenste led (rood)	onderste led (geel)	bovenste led (rood)	onderste led (geel)
Stille modus brandt con-tinu		knippert uit	knippert
Alarm-modus knippert uit knippert uit
Thuis-modus brandt con-tinu		brandt con-tinu	uit brandt con-tinu
Inactief-modus brandt con-tinu		uit uit uit

Toetsfuncties draadloze afstandsbediening

SOS

Toets Functie
	SOS- of paniekfunctie (kan naar keuze op de basis-eenheid worden geconfigureerd)
	Alarm-modus: Bij inbraak akoestisch alarmsignaal en activering van de interne telefoonkieseenheid
	Thuis-modus: Bij inbraak akoestisch alarmsignaal
	Toetsenblokkade basiseenheid opheffen;Alarmsignaal stoppen;Alarmsysteem inactief schakelen.
	Stille modus bij gelijktijdige bediening van de toetsen Alarm-modus en Thuis-modus

Menustructuur

Menustructuur

Gebruiks- handleiding

NL BE

Menustructuur

Toetstoon Toetstoonaan
	Toetstoonuit
Contrast Contrast:3
Taal Deutsch
	Español
	Nederlands
	Dansk
	Português
	English
	Français
Datum/tijd 01.01.2010 00:00
Alarmduur Duur:
SIM€testen SIMservice#

Configuratie

Configuratie

Algemene informatie

OPMERKING: Voor bediening van de basiseenheid moet eerst de toetsenblokkade worden opgeheven. Hiervoor is een 4-cijferige pincode vereist. Uw vooraf ingestelde apparaatspecifieke pincode vindt u in het batterijvak van de basis-eenheid.

De toetsenblokkade schakelt automatisch na 10 seconden in als geen toetsbediening plaatsvindt. U kunt de toetsenblokkade ook handmatig door middel van de toets 1 inschakelen.

De noodoproep- en paniektoets zijn van de toetsenblokkade uitgesloten en kunnen altijd worden bediend!

Bediening:

• Het menu wordt door kort drukken op de Menu-toets ▲ ≡ opge-roepen.
• Navigatie vindt plaats met de pijltoetsen ▲ ≡ en ▼ □.
• Bevestigingen vindt plaats met (OK). Als in het betreffende menu een waarde is ingesteld, wordt hij overgenomen en opgeslagen.
• Ingevoerde letters of cijfers kunnen met ⏻ worden gecorri-geerd.
• Door korte bediening van de toets ■ESC navigeert u naar het vorige menuniveau.
• Als gedurende 10 seconden geen toets wordt ingedrukt, wordt het menu automatisch gesloten en de toetsenblokkade geactiveerd.

Taal instellen

U kunt uit verschillende talen kiezen:

1. Voer uw apparaatspecifieke pincode in. Bevestig met OK.
2. Het menu wordt door kort drukken op de Menu-toets ▲≡ opge-roepen.
3. Selecteer het menu-item Taal. Bevestig met OK.
4. Selecteer met de toetsen ▲≡ en ▼□□ de gewenste taal.
5. Bevestig met OK. U keert terug naar het hoofdmenu.
6. Met ■ ESC sluit u het menu.

Pincode

Om de pincode aan te passen gaat u als volgt te werk:

1. Voer uw apparaatspecifieke pincode in. Bevestig met OK.
2. Het menu wordt door kort drukken op de Menu-toets ▲≡ opge-roepen.
3. Selecteer het menu-item PINCODE. Bevestig met OK. Op het display verschijnt de vooraf ingestelde pincode. Het eerste cijfer knippert. Voer uw persoonlijke 4-cijferige pincode in.
4. Noteer uw nieuwe pincode en bewaar hem veilig.
5. Bevestig met OK. U keert terug naar het hoofdmenu.
6. Met ■ ESC sluit u het menu.

Gebruiks- handleiding

NL BE

Configuratie

Datum/tijd instellen

1. Voer uw persoonlijke pincode in. Bevestig met OK.
2. Het menu wordt door kort drukken op de Menu-toets ▲ ≡ opge-roepen.
3. Selecteer het menu-item Datum/tijd. Bevestig met OK.
4. Op het display verschijnt: 01.01.2010
5. Voer via het toetsenblok van de basiseenheid dag, maand en jaar in. Bevestig met OK.
6. Op het display verschijnt: 00:00
7. Voer de tijd in uren en minuten in.
8. Bevestig met OK. U keert terug naar het hoofdmenu.
9. Met ■ ESC sluit u het menu.

Individuele meldtekst

OPMERKING: Voor elke sensor (deur-/raamcontact, rookmelder enz.) kan een individuele meldtekst van max. 10 seconden worden opgenomen. De standaardmeldtekst wordt door uw individuele meldtekst vervangen en bij activering van de GSM-telefoonkieseenheid weergegeven!

Om de individuele meldtekst voor de afzonderlijke sensoren op te nemen gaat u als volgt te werk:

1. Voer uw persoonlijke pincode in. Bevestig met OK.

2. Het menu wordt door kort drukken op de Menu-toets ▲≡ opge-roepen.

3. Selecteer het menu-item Overzicht. Bevestig met OK.

4. Selecteer met de toetsen ▲≡ en ▼□ de verschillende sensoren. Bevestig met OK.
5. De eerste letter van de geselecteerde sensor knippert. U kunt de sensor hernoemen (bijv. balkondeur, keukenraam). Bevestig met (OK).
6. Ingevoerde letters of cijfers kunnen met ⏻ weer worden gewist.
7. Op het display verschijnt Spraakopname. Bevestig met OK.
8. Spreek een individuele meldtekst voor de geselecteerde sensor (bijv. balkondeur) op het apparaat in.
9. Bevestig met OK om de opname te beëindigen.

OPMERKING: Als u niet met OK bevestigt, wordt de opname automatisch na 10 seconden beeindigd.

1. Uw individuele meldtekst wordt weergegeven. U keert terug naar het hoofdmenu.

2. Met ■ ESC sluit u het menu.

20Pagina

NL BE

Gebruiks- handleiding

Configuratie

Activering van de interne

GSM-telefoonkieseenheid met spraakfunctie

OPMERKING: Voor het gebruik van de GSM-telefoonkieseenheid moet een SIM-kaart geïnstalleerd zijn.

De interne GSM-telefoonkieseenheid is in het algemeen gedeactiveerd als door u geen telefoonnummers ingevoerd en opgeslagen zijn.

U kunt tot 10 individuele telefoon- of gsm-nummers van vertrouwenspersonen zoals verwanten, vrienden of buren invoeren. In een alarmsituatie kiest de interne GSM-telefoonkieseenheid deze telefoonnummers automatisch in de ingevoerde volgorde (te beginnen bij geheugenplaats 0) na elkaar en geeft de status door spraakweergave van de sensoren weer. Bij 'bezet' of als geen verbinding wordt opgebouwd, wordt automatisch het volgende telefoonnummer gekozen. In totaal worden 3 kiescyclussen uitgevoerd!

De interne GSM-telefoonkieseenheid wordt gedeactiveerd als een gebelde deelnemer de oproep accepteert en de cijfertoets [1] op zijn telefoon indrukt of als 3 kiescyclussen doorlopen zijn.

OPMERKING: Sla zo veel mogelijk telefoonnummers op. Dit vergroot de waarschijnlijkheid dat in een alarmsituatie een van uw vertrouwenspersonen wordt bereikt. Als u bijv. slechts twee telefoonnummers opslaat die in een alarmsituatie mogelijkkerwijs beide bezet zijn, dan is de kiescyclus snel beëindigd!

OPMERKING: Vergeet niet de personen erover te informeren dat ze in een alarmsituatie automatisch door uw alarmsysteem worden gebeld en spreek met hen af wat ze in een alarmsituatie moeten doen.

Voor invoer van maximaal 10 telefoonnummers staan de geheugenplaatsen 0-9 (toets 0 tot en met 9wxzy) ter beschikking. Elk telefoonnummer kan tot 24 tekens/cijfers lang zijn. Daarnaast kan bij elk telefoonnummer een naam met maximaal 13 tekens/letters worden ingevoerd.

OPMERKING: Gebruik niet de openbare SOS-nummers (112)!

OPMERKING: Het onterecht oproepen van politie, brand- weer en reddingskrachten verplicht tot schadevergoeding!

U slaat het telefoonnummer als volgt:

1. Voer uw persoonlijke pincode in. Bevestig met OK.
2. Druk op de toets ▼. Op het display verschijnt ToetsOpslaan.
3. Selecteer een geheugenplaats (toets 0)-9wxyz). Als u nog geen telefoonnummer hebt opgeslagen, verschijnt op het display de melding Leeg. Bevestig met (OK).
4. Voer het telefoonnummer inclusief het netnummer in. Bevestig met OK.
5. Voer bij het telefoonnummer de betreffende naam in. Bevestig met OK.
6. Met ■ ESC sluit u het menu.

Gebruiks- handleiding

NL BE

Configuratie

Nadat u de telefoonnummers hebt ingevoerd, moet u ervoor zorgen dat ze voor een alarmsituatie correct ingevoerd zijn. Dit kan plaatsvinden, door een stil alarm te activeren. De door u geselecteerde telefoonnummers worden in de geprogrammeerde volgorde na elkaar gekozen.

1. Voer uw persoonlijke pincode in. Bevestig met OK.
2. Door bediening van de toets ⏻ wordt de stille modus geactiveerd. Op het display wordt de stille modus, na afloop van de gekozen scherpzetvertraging, door middel van het teken ⏻ weergegeven.
3. Activeer nu bij een willekeurig deur-/raamcontact (bijv. door een deur of raam te openen) het stil alarm.

OPMERKING: In de stille modus hoort u geen akoestisch alarmsignaal. Het display wordt geel verlicht en geeft u informatie over de geactiveerde sensor. Na afloop van de activeringsvertraging wordt de interne GSM-telefoonkies-eenheid geactiveerd.

• De gebelde deelnemer neemt de hoorn op en de individueel voor de sensor opgenomen meldtekst wordt weergegeven.
• De gebelde deelnemer wordt verzocht om de cijfertoets [1] op zijn telefoon in te drukken. De inluisterfunctie wordt geactiveerd. Deze functie stelt de deelnemer in staat om in te luisteren in de ruimte waarin de basiseenheid zich bevindt.
• Als degene die gebeld is binnen 24 seconden geen functie uitvoert, wordt automatisch het volgende telefoonnummer gekozen.
• De stille modus wordt beëindigd als u de toets [icon] op de draadloze afstandsbediening bedient, uw pincode op de basiseenheid invoert en met [OK] bevestigt of als degene die gebeld is de verbinding beëindigt.

Noodoproepnummer opslaan

U kunt een noodoproepnummer opslaan dat na bediening van de toets SOS op de basiseenheid of afhankelijk van de configuratie van de toets SOS op de draadloze afstandsbediening eerst wordt opgeroepen. Vervolgens worden de tot 10 opgeslagen telefoonnummers na elkaar gekozen (zie Interne telefoonkieseenheid met meldtekstfunctie activeren).

U slaat het noodoproepnummer als volgt op:

OPMERKING: Gebruik niet de openbare SOS-nummers (112)!

OPMERKING: Het onterecht oproepen van politie, brand- weer en reddingskrachten verplicht tot schadevergoeding!

1. Voer uw persoonlijke pincode in. Bevestig met OK.
2. Druk op de toets ▼. Op het display verschijnt ToetsOpslaan.
3. Kies als geheugenplaats de toets SOS. Als u nog geen telefoon-nummer hebt opgeslagen, verschijnt op het display de melding Leeg. Bevestig met OK.
4. Voer het telefoonnummer inclusief het netnummer in. Bevestig met OK.
5. Voer bij het telefoonnummer de betreffende naam in. Bevestig met OK.
6. Met ■ ESC sluit u het menu.

22Pagina

NL BE

Gebruiks- handleiding

Configuratie

Activeringsvertraging

Het alarm wordt vertraagd geactiveerd zodat na binnenkomst door de voordeur de mogelijkheid bestaat om het alarmsysteem inactief te schakelen voordat het akoestisch alarmsignaal en de interne telefoonkieseenheid worden geactiveerd. U kunt een activeringsvertraging van 0 tot 240 seconden instellen.

Als een van de sensoren wordt geactiveerd, moet de installatie binnen deze tijdsduur inactief worden geschakeld om te voorkomen dat een alarm wordt geactiveerd.

U kunt kiezen of gedurende deze tijd door het basisstation een geluidssignaal wordt gegeven.

1. Voer uw persoonlijke pincode in. Bevestig met OK.
2. Het menu wordt door kort drukken op de Menu-toets ▲ ≡ opge-roepen.
3. Selecteer het menu-item Vert.activ.. Bevestig met OK.
4. Selecteer het menu-item Duur. Bevestig met OK.
5. Met de toetsen ▲≡ en ▼□ stelt u de vertraging in.
6. Bevestig met OK. U keert terug naar het vorige menuniveau.
7. Selecteer het menu-item Triggertoon. Bevestig met OK.
8. Met de toetsen ▲ ≡ Ⓧ kiest u Uit of Aan .
9. Bevestig met OK. U keert terug naar het vorige menuniveau.
10. Met ■ ESC sluit u het menu.

Scherpzetvertraging

U kunt een scherpzetvertraging van 0 tot 240 seconden selecteren. Na afloop van deze tijd wordt het alarmsysteem op scherp gezet. Binnen dit tijdsbestek moet u uw appartement of huis door de door een alarm beveiligde deur verlaten. Gedurende de ingestelde vertraging hoort u elke seconde een geluidssignaal op de basiseenheid.

1. Voer uw persoonlijke pincode in. Bevestig met OK.
2. Het menu wordt door kort drukken op de Menu-toets ▲≡ opge-roepen.
3. Selecteer het menu-item Scherpz.vert.. Bevestig met OK.
4. Met de toetsen ▲ ≡ en ▼ 📄 stelt u de vertraging in.
5. Bevestig met OK. U keert terug naar het hoofdmenu.
6. Met ■ ESC sluit u het menu.

Gebruiks- handleiding

NL BE

Configuratie

Alarmduur

De basiseenheid beschikt over een geïntegreerde sirene. De alarmduur van het akoestisch alarmsignaal is van minimaal 1 tot maximaal 10 minuten instelbaar. De alarmduur is standaard ingesteld op 3 minuten (in Duitsland is een alarmduur tot maximaal 3 minuten toegestaan!).

1. Voer uw persoonlijke pincode in. Bevestig met OK
2. Het menu wordt door kort drukken op de Menu-toets ▲ ≡ opge-roepen.
3. Selecteer het menu-item Alarmduur. Bevestig met OK.
4. Met de toetsen ▲≡ en ▼□□ stelt u de alarmduur in.
5. Bevestig met OK. U keert terug naar het hoofdmenu.
6. Met ■ ESC sluit u het menu.

Toetstoon Aan/Uit

U kunt de toetstoon op de basiseenheid in- of uitschakelen:

1. Voer uw persoonlijke pincode in. Bevestig met OK.
2. Het menu wordt door kort drukken op de Menu-toets ▲ ≡ opge-roepen.
3. Selecteer het menu-item Toetstoon. Bevestig met OK.
4. Met de toetsen ▲ ≡ Ⓧ ▼ □ kiest u de functie Toetstoonaan of Toetstoonuit.
5. Bevestig met OK. U keert terug naar het hoofdmenu.
6. Met ■ ESC sluit u het menu.

Displaycontrast instellen

U kunt uit 5 instellingen voor het displaycontrast kiezen:

1. Voer uw persoonlijke pincode in. Bevestig met OK.
2. Het menu wordt door kort drukken op de Menu-toets ▲ ≡ opge-roepen.
3. Selecteer het menu-item Contrast. Bevestig met OK.
4. Met de toetsen ▲ ≡ en ▼ [□] past u het contrast aan uw behoeften aan.
5. Bevestig met OK. U keert terug naar het hoofdmenu.
6. Met ■ ESC sluit u het menu.

24Pagina

NL BE

Gebruiks- handleiding

Configuratie

Draadloze afstandsbediening

SOS

De knop SOS op de draadloze afstandsbediening kan door middel van de basiseenheid als SOS- of paniekknop worden geconfigureerd.

Voor de configuratie van de toets gaat u als volgt te werk:

1. Voer uw persoonlijke pincode in. Bevestig met OK.
2. Het menu wordt door kort drukken op de Menu-toets ▲ ≡ opge-roepen.
3. Selecteer het menu-item Afstbed.Toets. Bevestig met OK.
4. Met de toetsen ▲ ≡ Ⓧ ▼ □ kiest u de functie Afstbed:NOOD. of Afstnd:Paniek.
5. Bevestig met OK. U keert terug naar het hoofdmenu.
6. Met ■ ESC sluit u het menu.

Water- en rookmelder

U kunt de basiseenheid zo instellen dat water- en rookmelders ook dan

een alarm activeren als de basiseenheid op inactief gezet is.

1. Voer uw persoonlijke pincode in. Bevestig met OK

2. Het menu wordt door kort drukken op de Menu-toets ▲ ≡ opge-roepen.

3. Selecteer het menu-item Water&rookmel. Bevestig met OK.

4. Met de toetsen ▲ ≡ Ⓧ ▼ □ kiest u de instelling Standaard of Altijdaan.

5. Bevestig met OK. U keert terug naar het hoofdmenu.

6. Met ■ ESC sluit u het menu.

De onderstaande tabel geeft weer hoe de water- en rookmelders bij verschillende instellingen worden geactiveerd.

	Standaard Altijdaar
	Telefoonoproep	Alarmsignaal	Telefoonoproep	Alarmsignaal
Inactief-modus	Nee Nee Ja Ja
Thuis-modus	Nee Ja Nee Ja
Stille modus Ja Nee Ja Ja
Alarm-modus	Ja Ja Ja Ja

Gebruiks- handleiding

NL BE

Beveiligingsfuncties

Overzicht van de beveiligingsfuncties

Beveiligings-functie	Akoestisch alarmsignaal	Interne GSM-telefoonkieseenheid actief
Stille modus Nee Ja met inluisterfunctie
Alarm-modus Ja Ja
Thuis-modus Ja Nee
Inactief-modus Nee Nee
Noodoproep (SOS)	Nee Ja met functie ‘Handenvrij telefoneren’
Paniek-alarm Ja Nee

26Pagina

Beveiligingsfuncties in-/uitschakelen

OPMERKING: Informeer van tevoren alle leden van uw huis- houden over de locatie en werkwijze van het draadloos alarmsysteem.

OPMERKING: De alarmduur van het akoestisch alarmsignaal is afhankelijk van de configuratie van minimaal 1 tot maximaal 10 minuten begrensd.

Het draadloos alarmsysteem onderscheidt 4 alarmtypen:

1. ▲Alarm-modus

In de Alarm-modus klinkt in een alarmsituatie een akoestisch alarm-signaal en de interne GSM-telefoonkieseenheid wordt geactiveerd.

2. Thuis-modus

In de Thuis-modus klinkt uitsluitend een akoestisch alarmsignaal.

3. Stille modus

Als de stille modus geactiveerd is, wordt uitsluitend de interne GSM-telefoonkieseenheid geactiveerd. De gebelde deelnemer wordt door middel van een meldtekst verzocht om de toets [1] op zijn telefoon/gsm in te drukken. De inluisterfunctie wordt geactiveerd.

4. Inactief-modus

In de Inactief-modus is het alarmsysteem inactief geschakeld.

De beveiligingsfuncties worden door middel van spraakweergave bevestigd.

OPMERKING: De rookmelder geeft (zonder vertraging) onafhankelijk van het draadloos alarmsysteem altijd een akoestisch alarmsignaal als hij wordt geactiveerd! De reactie van de basis-eenheid hangt van het alarmtype en van de instelling onder het menu-item Water&rookmel af.

NL BE

Gebruiks- handleiding

Beveiligingsfuncties

U kunt het gewenste alarmtype hetzij op de basiseenheid, hetzij door middel van de bijgeleverde draadloze afstandsbediening als volgt in-schakelen:

OPMERKING: Als een buitensirene op de basiseenheid aangemeld is, kan het alarm door middel van de draadloze afstandsbediening op zijn vroegst na 15 seconden worden gestopt.

Alarm-modus

OPMERKING: Als u uw appartement of huis verlaat, moet u de Alarm-modus inschakelen. Voordat u dit doet, zorgt u ervoor dat alle ramen en deuren die met een deur-/raamcontact uitgerust zijn, gesloten zijn.

Basiseenheid

1. Voer uw persoonlijke pincode in. Bevestig met OK.
2. Druk op de toets # 🏠.

Draadloze afstandsbediening

1. Druk op de toets Ⓞ.

Thuis-modus

OPMERKING: 's Nachts als u slaapt, moet u de Thuis-modus inschakelen. Voordat u dit doet zorgt u ervoor dat alle ramen en deuren gesloten zijn.

Basiseenheid

1. Voer uw persoonlijke pincode in. Bevestig met OK.
2. Druk op de toets * 仓.

Draadloze afstandsbediening

1. Druk op de toets ⓝ.

Stille modus

OPMERKING: Als u uw appartement of huis verlaat, kunt u, in plaats van de Alarm-modus ook de stille modus inschakelen. Voordat u dit doet zorgt u ervoor dat alle ramen en deuren gesloten zijn.

Basiseenheid

1. Voer uw persoonlijke pincode in. Bevestig met OK.
2. Druk op de toets 📧.

Draadloze afstandsbediening

1. Druk tegelijkertijd op de toetsen Ⓞ en Ⓥ.

Gebruiks- handleiding

NL BE

Beveiligingsfuncties

Inactief-modus

OPMERKING: Als u de Inactief-modus ingeschakeld hebt, kunt u vrij in huis bewegen zonder dat een alarm wordt geactiveerd.

Basiseenheid

1. Voer uw persoonlijke pincode in. Bevestig met OK.

Draadloze afstandsbediening

1. Druk op de toets ☐ .

Paniek-alarm

U kunt ter afschrikking een Paniek-alarm activeren door op de toets op de basiseenheid of afhankelijk van de configuratie, op de toets op de draadloze afstandsbediening te drukken. Het Paniek-alarm wordt direct geactiveerd.

Om het Paniek-alarm uit te schakelen voert u uw 4-cijferige pincode op de basiseenheid in. Bevestig met OK. U kunt ook de toets op de draadloze afstandsbediening indrukken.

Noodoproep (SOS)

U kunt de noodoproepfunctie activeren door de toets SOS op de basis- eenheid of afhankelijk van de configuratie, de toets SOS op de draadloze afstandsbediening in te drukken. De interne GSM-telefoonkieseenheid wordt automatisch geactiveerd als er telefoonnummers opgeslagen zijn. Achtereenvolgens worden eerst het noodoproepnummer en vervolgens maximaal 10 opgeslagen telefoonnummers gekozen. De gebelde deelnemer wordt door middel van een meldtekst verzocht om de toets [1] op zijn telefoon/gsm in te drukken. De functie Vrij spreken wordt automatisch geactiveerd en maakt communicatie mogelijk tussen u en de gebelde deelnemer.

Er zijn 3 mogelijkheden om de noodoproepfunctie te beëindigen:

a) Voer uw 4-cijferige pincode op de basiseenheid in en bevestig met OK.
b) Druk op de draadloze afstandsbediening op de toets 📁.
c) De gebelde deelnemer accepteert de oproep, voert binnen 24 seconden een functie uit (zie Activering van de interne GSM-telefoonkieseenheid met spraakfunctie) en verbreekt vervolgens de verbinding.

28Pagina

NL BE

Gebruiks- handleiding

Toegang op afstand via de telefoon

Toegang op afstand via de telefoon

U kunt het draadloos alarmsysteem op afstand via de telefoon bedienen. U kunt het alarmsysteem via de telefoon op scherp zetten, inactief schakelen evenals de functie 'Handenvrij telefoneren' of Inluisterfunctie activeren.

Ga als volgt te werk om het alarmsysteem via toegang op afstand per telefoon te bedienen:

1. Kies het mobiele telefoonnummer van de SIM-kaart die u in het alarmsysteem hebt geïnstalleerd.
2. Wacht tot het alarmsysteem de oproep na 8x overgaan accepteert. U hoort een lange piep.

OPMERKING: Zodra de verbinding met het alarmsysteem opgebouwd is, verschijnt op het display van de basiseenheid "Opvrg.afstnd".

1. Voer uw 4-cijferige pincode in.
2. Als u de pincode op de juiste manier hebt ingevoerd, hoort u 2 korte geluidssignalen. Als u de pincode 3x foutief hebt ingevoerd, wordt de verbinding verbroken.
3. Via het toetsenblok van de telefoon kunt u nu de volgende functies uitvoeren (zie tabel). De beveiligingsfuncties worden door middel van spraakweergave bevestigd.

Toetsbediening	Functie
[1]	Functie ‘Handenvrij telefoneren’ wordt geactiveerd
[2]	Inluisterfunctie (in de ruimte) wordt geactiveerd
[3] Alarm-modus wordt geactiveerd
[4] Thuis-modus wordt geactiveerd
[5] Stille modus wordt geactiveerd
[6] Inactief-modus wordt geactiveerd
[#] Vrijspreek- of Inluisterfunctie beëindigen
[#], [#] Toegang op afstand via de telefoon beëindigen

1. De toegang op afstand tot het alarmsysteem wordt onderbroken als u 2x de [#] toets op uw telefoon indrukt.

Gebruiks- handleiding

NL BE

Fabrieksinstellingen herstellen (RESET)

Fabrieksinstellingen herstellen (RESET)

OPMERKING: Houd er rekening mee dat bij uitvoering van een RESET alle gebruikersinstellingen worden gewist. De registratie van de sensoren blijft bewaard! Nadat een RESET uitgevoerd is, luidt de 4-cijferige pincode 1-2-3-4!

Als u de fabrieksinstellingen van het draadloos alarmsysteem wilt herstellen, gaat u als volgt te werk:

1. Draai met een schroevendraaier de schroef van het batterij- en aan-sluitconnectorenvak aan de onderkant van de basiseenheid los.
2. Druk op de RESET-toets. Het alarmsysteem bevestigt de RESET met een geluidssignaal.
3. Sluit het batterij- en aansluitconnectorenvak en draai de schroef weer vast.

Sensoren registreren

Sensoren registreren

Op het draadloos alarmsysteem kunnen maximaal 32 sensoren worden geregistreerd.

Als u optioneel leverbare sensoren verwerft, zoals aanvullende afstandsbedieningen, rookmelders, moet u deze handmalig registreren.

Voor de registratie van deze sensoren gaat u als volgt te werk:

1. Voer uw persoonlijke pincode in. Bevestig met OK.
2. Met de toets ▲≡ opent u het menu. Selecteer met de toetsen ▲≡ en ▼ [ ] het menu-item Registreren. Bevestig met OK.
3. Op het display verschijnt Zoeken....
4. Activeer de te registreren sensor. Hoe dit wordt gedaan, vindt u in de bij de sensor bijgeleverde beschrijving.
5. Op het display verschijnt bijv. Magn. Sens. of Rookmelder. U kunt de sensor bij behoefte hernoemen. Bevestig met OK.
6. Op het display verschijnt Spraakopname. Druk op ■ESC als u de standaardmeldtekst wilt behouden of druk op OK om een individuele meldtekst op te nemen.
7. Bevestig met OK.

OPMERKING: Als u niet met OK bevestigt, wordt de opname automatisch na 10 seconden beeindigd.

1. Uw individuele meldtekst wordt weergegeven. U keert terug naar het hoofdmenu.

Sensoren afmelden

1. Voer uw persoonlijke pincode in. Bevestig met OK.
2. Druk op de toets ▲ ≡. Op het display verschijnt Overzicht.
3. Met de toetsen ▲≡ en ▼ selecteert u de sensor die moet worden afgemeld.
4. Druk op de toets 📧. Op het display verschijnt Wissen? .
5. Bevestig met OK. Op het display verschijnt Leeg.
6. Druk 2x op de toets ■ ESC om het menu te sluiten.

Systeemuitbreiding

Accessoires en opties voor het draadloos alarmsysteem kunnen via de website worden besteld:

Gebruiks- handleiding

NL BE

Batterijen vervangen

Batterijen vervangen

Als de batterijen van de sensoren (nagenoeg) leeg zijn, verschijnen de volgende statusmeldingen op het display:

Batterijcapaciteit laag

1. Op het display verschijnt bAtt Lo. De betreffende sensor bijv. Magn. Sens. wordt weergegeven.
2. Als u het alarmsysteem op scherp zet, hoort u na elkaar 5 korte geluidssignalen.

OPMERKING: Vervang de batterijen!

Batterijcapaciteit leeg

1. Op het display verschijnt bAtt off. De betreffende sensor bijv. Magn. Sens. wordt weergegeven.
2. Als u het alarmsysteem op scherp zet, hoort u na elkaar 5 korte geluidssignalen.

OPMERKING: Vervang de batterijen! Een verbinding van de sensor met de basiseenheid wordt niet langer gewaarborgd!

Draadloze afstandsbediening

1. Draai met een precisieschroevendraaier de schroef van het batterijvak aan de onderkant van de draadloze afstandsbediening los.
2. Verwijder het deksel van het batterijvak.
3. Neem de batterij eruit.
4. Plaats een nieuwe batterij lithium CR2430 3 V in het batterijvak (let op de aansluiting van de polen!).
5. Zet het deksel op het batterijvak.
6. Draai de schroef weer vast.

Basiseenheid

Het displaypictogram ▶ duidt op een geringe batterijcapaciteit van de basiseenheid. Vervang de batterijen!

1. Draai met een schroevendraaier de schroef van het batterij- en aan-sluitconnectorenvak aan de onderkant van de basiseenheid los.
2. Verwijder het deksel van het batterij- en aansluitconnectorenvak.
3. Neem de batterijen eruit.
4. Plaats drie nieuwe batterijen alkaline AAA in het batterijvak (let op de aansluiting van de polen!).
5. Zet het deksel op het batterij- en aansluitconnectorenvak.
6. Draai de schroef weer vast.

32Pagina

NL BE

Gebruiks- handleiding

Regelmatig onderhoud en regelmatige verzorging

Regelmatig onderhoud en regelmatige verzorging

Basiseenheid

1. Koppel de basiseenheid voor aanvang van de reiniging van het lichtnet los!
2. Reinig het oppervlak van de behuizing met een zachte, niet-plui-zende doek. Gebruik geen chemicaliën of schuurmiddelen.

OPMERKING: Dompel het apparaat nooit in water onder!

Gebruiks- handleiding

NL BE

Instructies voor het afdanken

Instructies voor het afdanken

Door de overname van Europese wetgeving in nationale wetten en verordeningen bent u verplicht om gebruiksgoederen op de juiste wijze af te danken. Dit dient voor de bescherming van mens en milieu. Het nevenstaande pictogram betekent dat oude elektrische en elektronische apparaten en batterijen gescheiden van het huisvuil moeten worden afgevoerd.

Oude of afgedankte apparaten levert u in bij een officieeel inzamelingspunt. Oude batterijen en accu's brengt u terug naar de leverancier of officiële inzamelingspunten, waar verzamelbakken klaarstaan. Verpakkingsmaterialen voert u af volgens de lokale voorschriften.

Technische gegevens

Technische gegevens

Het draadloos alarmsysteem uit de Protect 9XXX-serie werkt op een speciaal voor veiligheidstechniek gereserveerde frequentieband in de 868 MHz frequentiebereik. Hierdoor kunnen storingen in de draadloze alarmsysteemset door andere consumentenproducten, zoals babyfoons, worden uitgesloten. Er kan echter niet worden uitgesloten dat de radioverbinding door defecte componenten van elektrische of elektronische producten, zoals ventilatoren en antenneversterkers, tijdelijk of continu wordt gestoord. Daarnaast kan de radioverbinding ook bewust en moedwillig van buitenaf worden gestoord.

Basiseenheid

Gewicht: 228 g (zonder batterijen).

Afmetingen (b x h x d): 172 x 105 x 31 mm. . . .

Frequentie: 868 MHz.

Batterij: 3x alkaline AAA.

Netadapter: 6 V AC, 1 A.

Aantal sensoren: max. 32.....

Draadloze afstandsbediening

Gewicht: 24 g.

Afmetingen (b x h x d): 40 x 60 x 14,5 mm. . . .

Frequentie: 868 MHz.

.Batterij: lithium CR2430 3 V

Technische wijzigingen

Deze gebruikshandleiding dient ter informatie. Aan de inhoud ervan kunnen geen rechten worden ontleend.

Alle genoemde gegevens zijn slechts nominale waarden. De beschreven uitrustingen en opties kunnen afhankelijk van de nationale eisen variëren.

Gebruiks- handleiding

NL BE

CE-markering

CE-markering

Het apparaat voldoet aan de eisen van de EU-richtlijn:

•1999/5/EG (R&TTE)

De CE-markering op het apparaat bevestigt de overeenstemming.

Lege pagina

Lege pagina

Lege pagina

Pincode Dit is uw individuele, vooraf ingestelde pincode!

Hoe u uw vooraf ingestelde pincode aanpast, vindt u in het hoofdstuk Configuratie in deze gebruikshandleiding.

Bewaar deze gebruikshandleiding gescheiden van het draadloos alarmsysteem!

Houd er rekening mee dat het copyright op de gebruikshandleiding bij Olympia berust en dat de gebruikshandleiding daarom niet mag worden gepubliceerd of verkocht. De informatie in en de gedrukte versie van de gebruikshandleiding is alleen bedoeld voor persoonlijk gebruik.

Inhoudelijke en technische wijzigingen voorbehouden.

40Pagina

NL BE

Gebruiks- handleiding
