| Caractéristiques techniques | Cuisinière électrique avec four, 4 foyers, classe énergétique A |
|---|---|
| Dimensions | Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm |
| Capacité du four | 60 litres |
| Fonctions du four | Chaleur tournante, grill, cuisson traditionnelle |
| Type de commandes | Commandes manuelles avec boutons |
| Utilisation | Idéale pour la cuisson de plats variés, facile à utiliser pour les débutants |
| Entretien | Nettoyage facile avec un chiffon humide, grilles et plaques amovibles |
| Sécurité | Système de sécurité contre la surchauffe, verrouillage du four |
| Informations générales | Garantie de 2 ans, disponible en blanc |
FOIRE AUX QUESTIONS - EHC 12560 W AMICA
Questions des utilisateurs sur EHC 12560 W AMICA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice EHC 12560 W - AMICA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EHC 12560 W de la marque AMICA.
MODE D'EMPLOI EHC 12560 W AMICA
La cusinière est un mariage réussi de facilité d'utilisation et d'efficacité. ÀpRES avoir lu la presente notice, vous pourrez utiliser votre cusinière en toute simplicité.
Chaque cuisine qui sort de notre usine est soigneusement contrôle avant son emballage. Nos employés vérifier leur sécurité et fonctionnalité sur les postes de contrôle.
Lisez attentivement la notice d'utilisation avant dinstaller la cuisineire. Suivez les instructions de la notice pour éviter une mauvaise utilisation de l'appareil.
Conserve la notice dans un endroit facilement accessible. Suivez les consignes de sécurité pour éviter les accidents.
Attention!
Lisez attentivement la presente notice avant d'utiliser la cuisineire.
La cuisine est uniquement destinée à l'usage domestique habitual.
Le producteur se reserve le droit d'effectuer toute modification n' affectant pas le fonctionnement de l'appareil.
Les informations sur le produit concernant le règlement (UE) n° 65/2014 et le règlement (UE) n° 66/2014, peuvent être trouvées sur les dernières pages du notice d'utilisation ou d'autres documents imprimés fournis avec le produit.
Attention. L'appareil ainsi que ses parties accessibles sont chauds durant l'utilisation. Face au risque de brûlure par simple contact, l'utilisateur doit faire preuve d'une vigilance particulière. En l'absence de personnes responsables, les enfants de moins de 8 ans doivent être tenus éloignés de l'appareil.
Leprésent apparéil peut être utilisé par des enfants à partir de 8 ans, des personnes handicapées physiques, sensorielles ou intellectuelles, ou alors des débutants si ces personnes sont encadrées ou si elles se conformment aux consignes d'utilisation de l' apparéil communiquées par une personne responsable de leur sécurité. Ne pas permettre aux enfants de jouer avec l' apparéil. Le nettoyage ainsi que la maintenance de l' apparéil ne doit pas être réalisés par des enfants sans surveillance.
Attention. Sans surveillance, toute cuisson degraisse ou d'huile sur une plaque de cuisine chauffante comporte une certaine dangerosité avec un risque d'incendie.
Ne JAMAIS essayer d'etreindre le feu avec de l'eau, mais débrancher l'appareil et couvrir la flamme avec un couvercle ou une couverture ininflammable.
Attention. Risque d'incendie: ne pas accumulator d'objets sur la surface de cuisson.
Attention. Si la surface est fissurée, couper l'alimentation électrique afin d'eviter tout danger d'électrocution.
CONSEILS DE SECURITÉ
Pendant l'utilisation, l'appareil devient chaud. Il est recommandé de ne pas toucher les éléments chauffants à l'intérieur du four.
Quand vous utilisez l'appareil, les parties accessibles peuvent devenir très chaudes. Gardez les enfants à distance.
Attention. Ne pas utiliser des toiles abrasives ou des outils métalliques coupants pour le nettoyage de la porte en verre, cette pratique entraînant le rayage de la surface, voire à terme la fissuration du verre.
Attention. Assurez-vous que l'appareil est débranché avant de remplacer la lampe pour éviter le risque d'un chocoléctrique.
L'utilisation d'appareils de nettoyage fonctionnant à la vapeur est formellement proscrite en hygiène de l'appareil.
Risque de brûlure! De la vapeur chaude peut s'échapper lors de l'ouverture de la porte du four. Ouvrez la porte du four avec précaution lors de la cuisson ou à la fin de la cuisson. Ne vous penchez pas au-dessus de la porte du four lors de son ouverture. Rappelez-vous qu'en fonction de la température, la vapeur peut être invisible.
- Faites particulièrement attention aux enfants qui sont à proximé de la cuisineire. Ne touche pas l'appareil en fonctionnement pour éviter des brûlures!
- En branchant les apparciels électriques sur une prise de courant située à proximé, assurez-vous que leurs éléments ou le cable d'alimentation ne soient pas en contact avec le four ou la plaque en fonctionnement car l'isolement de ces apparciels ne protège pas contre les haute températures.
- Les cuissons doivent être réalisées sous votre surveillance. Les huiles et les matières grasses peuvent prendre feu suite au surchauffage ou débordement.
- Il faut empêcher que la table de cuisson devienne sale. Ce point concerne en particulier le sucre qui réagit avec la plaque vitrocérément et peut l'endommager définitivement. Il est nécessaire d'enlever les taches eventuelles au fur et à mesure.
- Il est interdit demettre des reçipiens avec le fond mouillé sur les foyers chauds ; cela risque d'endommager définitivement l'appareil (taches indélébiles).
- Les recipients utilisés doivent être conçus pour la plaque céramique.
- Si vous constatiez que la plaque céramique est endommagée, qu'elle présente des rayures profondes, des fissures ou des éclats, arrêtez d'utiliser l'appareil et avertissez un point de Service Àpreès Vente.
- Avant demettre les foyers en fonctionnement, mettez des reçipients dessus.
- Il est interdirit d'utiliser les recipients à arêtes vives qui risquent d'endommager la plaque céramique.
- Ne regardez pas fixement les foyers halogènes en fonctionnement (sans récipient dessus).
- Ne posez pas de recipients dont le poids dépasse 15kg sur la porte ouverte du four ni de recipients dont le poids dépasse 25kg - sur la vitrocéramique.
- Évitez d'utiliser des poudres de nettoyage ou une éponge abrasive pour nettoyer la vitre de la porte ; cela risquerait de rayer la surface provoquant les fissures du verre.
- Il est interd it dutiliser la cisiniere dont le fonctionnement technique est incorrect. Toutes les réparations doivent être effectuees par des personnes ayant des qualifications adequates.
- En cas de détention d'une défaillance technique, il faut débrancher obligatoirement l'appareil et avertir un point de Service Àpreès Vente.
- Les personnes (y compris les enfants) handicapées ou les personnes qui manquent d'expérience ou de connaissance de l'appareil ne doivent être autorisées à utiliser l'appareil qu'accompagnées et sous surveillance.
- Faites particulièrement attention aux enfants et tenez-les éloignés de l'ordinateil en fonctionnement.
- L'appareil a ete conu unquement en tant que l'appareil destine a la cuisson. Toute une autre utilisation (par exemple pour le chauffage d'ambiances) est contraire a sa destination et peut etre dangereuse.
L'utilisation responsable de l'énergie apporte non seulement des économies au budget du menage mais permet aussi de préserver l'environnement. C'est pourquoi, il est important
d'économiser l'énergie électrique. Comment utiliser économique la cusinière :
- Utilisez des recipients appropriés.
Les recipients à fond plat permettent d'économiser jusqu'à 1/3 d'énergie électrique. Mettez le couvercle, sans quoi la consommation d'énergie est quatre fois plus grande!
- Utilisez les casseroles dont le diamètre du fond correspond aux surfaces chauffantes.
Évitez d'utiliser des recipients plus petits.
Veillez à la propriété des surfaces chauffantes et des fonds de casseroles.
Les surfaces sales perturbent le passage de la chaleur; certaines brûlures ne peuvent être éliminées qu'à l'aide des produits de nettoyage polluants.
- Évitez d'enlever le couvercle, si cela n'est pas nécessaire.
Évitez d'ouvrir la porte du four, si cela n'est pas nécessaire.
- Éteignez les foyers avant la fin de la cuisson pour utiliser la chaleur résiduelle.
Si le temps de la cuisson est long, eteignez les foyers 5-10 minutes avant la fin de la cuisson. Ceci permet d'économiser jusqu'à 20% d'énergie.
- Utilisez le four pour préparer des quantités de plats assez grandes.
Pour préparer 1 kg de viande, utilisez plutilot la vitrocéramique; ceci est plus économique.
- Utilisez la chaleur accumulée du four. Si le temps de préparation dépasse 40 minutes, il faut etéindre le four 10 minutes avant la fin de cuisson.
- Pour les grillades, utiliser une chaleur tournante et fermez la porte du four.
-
Veillez à bien fermer la porte du four. Les salissures sur les joints de la porte font perdre la chaleur. Il est recommandé de les éliminer immidiatement.
-
Evitez d'encastrer la cusinière à proximé des réfrigerateurs/congélateurs.
Vous risquez de faire augmenter la consommation de l'énergie.
L'appareil a eté mis sous emballage pour éviter les endommagements pendant le transport. ÀpRES avoir déballé l'appareil, veuillez enlever les éléments d'emballage de façon à assurer la preservation
de l'environnement.
Tous les matériaux utilisés pour emballer l'appareil ne nuisent pas à l'environnement, ils sont entierement recyclables et ont été marqués d'un symbole approprié.
Attention! Lors du déballage, ne pas laisser les éléments d'emballage (sachets plastiques, morceaux de polystyrene, etc.) à la portée des enfants.
Après la fin de la période d'utilisation, l'appareil ne peut pas être traité comme un déchet menager normal; il doit être transmis au point de collecte et de recyclage des apparèils électriques etlectroniques. Le symbole
approprié a été apposé sur le produit et produit dans l'instruction et sur l'emballage pour en informer.
L'appareil est fabriqué à partir de matières recyclables qui peuvent être réutilisées conformément à leur étiquetage. Les recyclages et autres formes d'utilisation des appareils hors exploitation permettent de contribuer à la preservation de l'environnement.
Les informations sur les points de ramassages des apparèils hors exploitation sont fournies par les autorités communales.

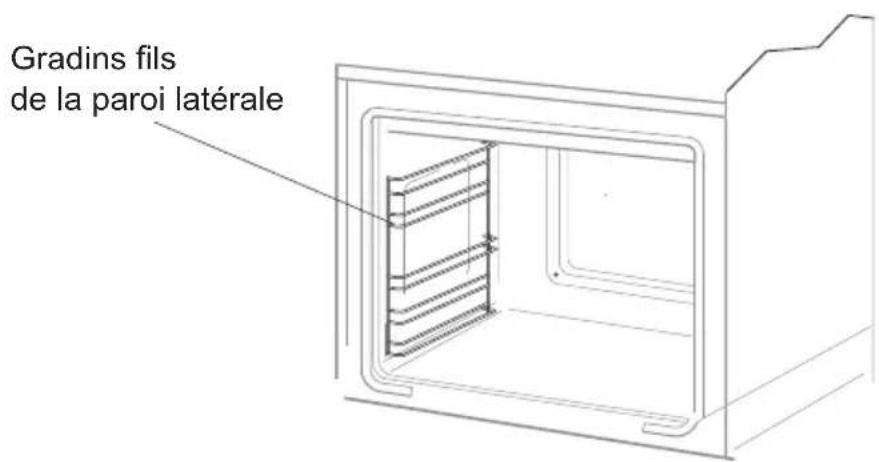

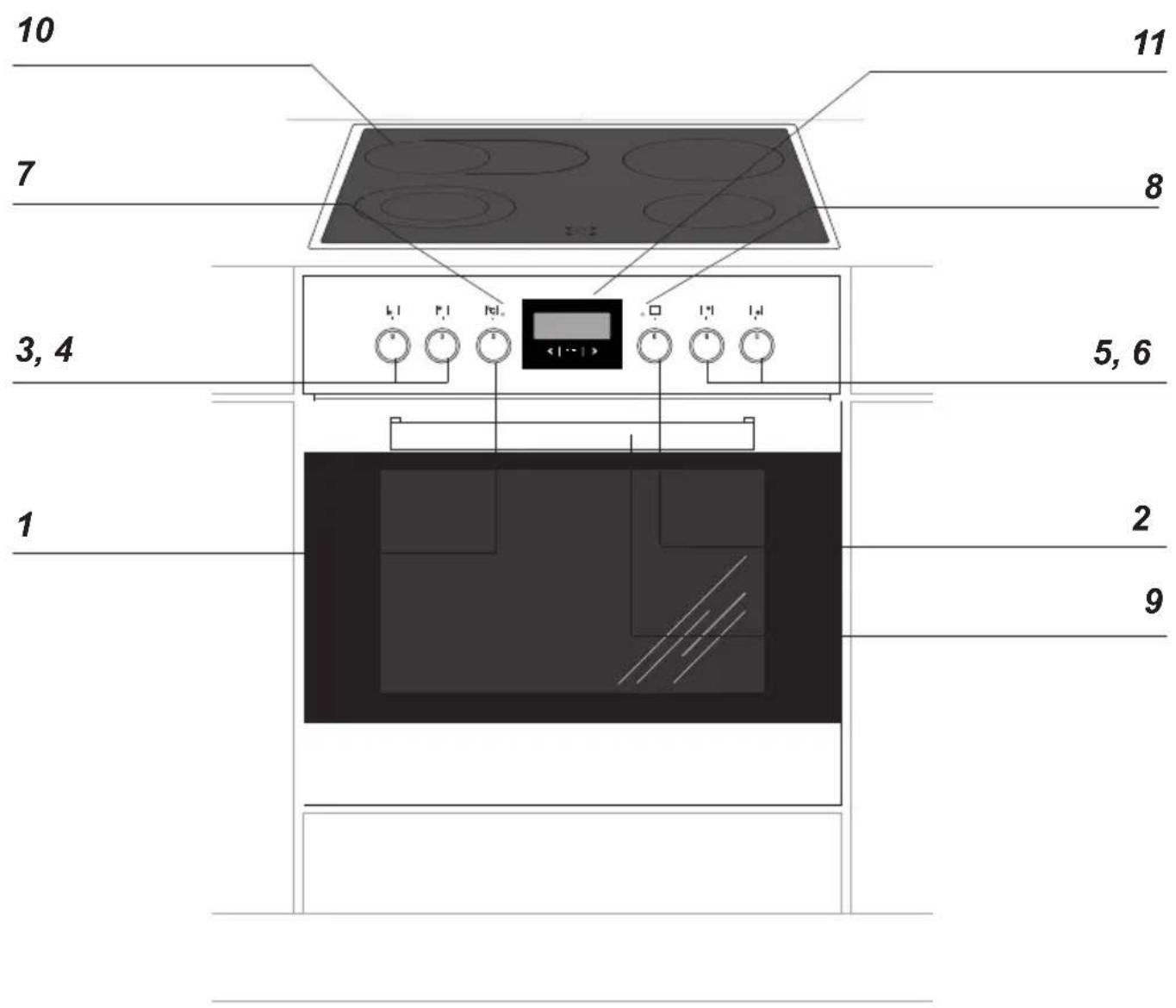

DESCRIPTION DU PRODUIT
1 Manette de régulation de la température
2 Manette de selection des fonctions du four
3, 4, 5, 6 Manettes de régulation des sur faces chauffantes
7 Voyant rouge de contrôle du thermoregulator L
8 Voyant jaune de contrôle du fonctionnement R de la cusinièrefonctionnement de la cusinière
9 Poignée de la porte du four
10 Plaque vitrocéramique
11Programmateur électronique

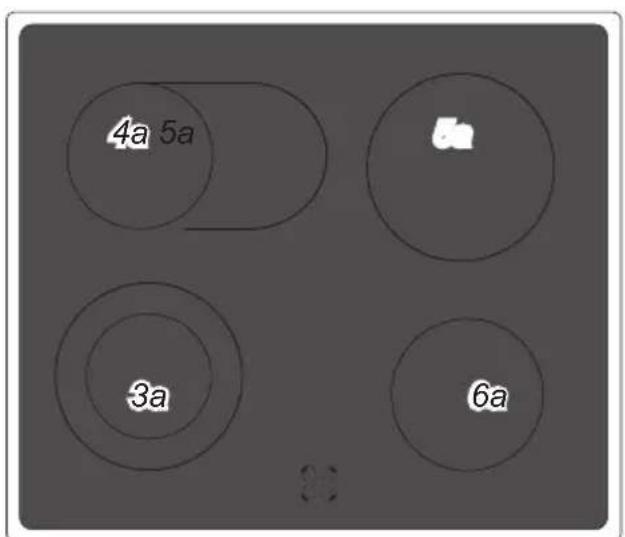

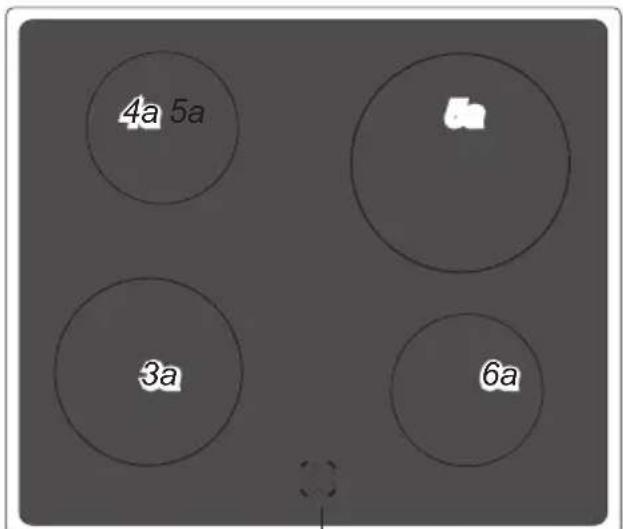

Plaque vitrocéramique
Indicateurs de la température du foyer
3a 18cm
4a 014,5 cm
5a 021 cm
6a 014,5 cm
3a 0 18/0 12 cm
4a 0 14 x 25 cm
5a 018cm
6a 014,5 cm
Équipement de la cuisine – récapitulatif :

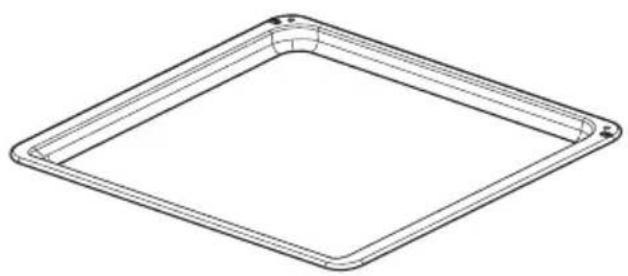

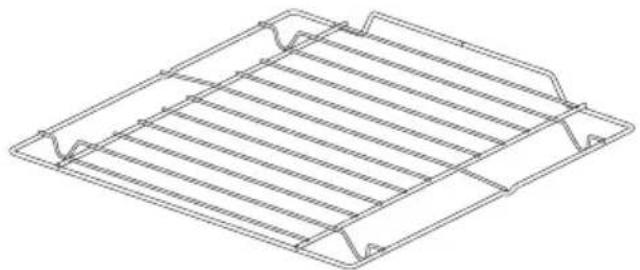

Plat à pain* grille pour grillades
(grille à gratiner)
Plat à rotissage*
*en fonction du modele

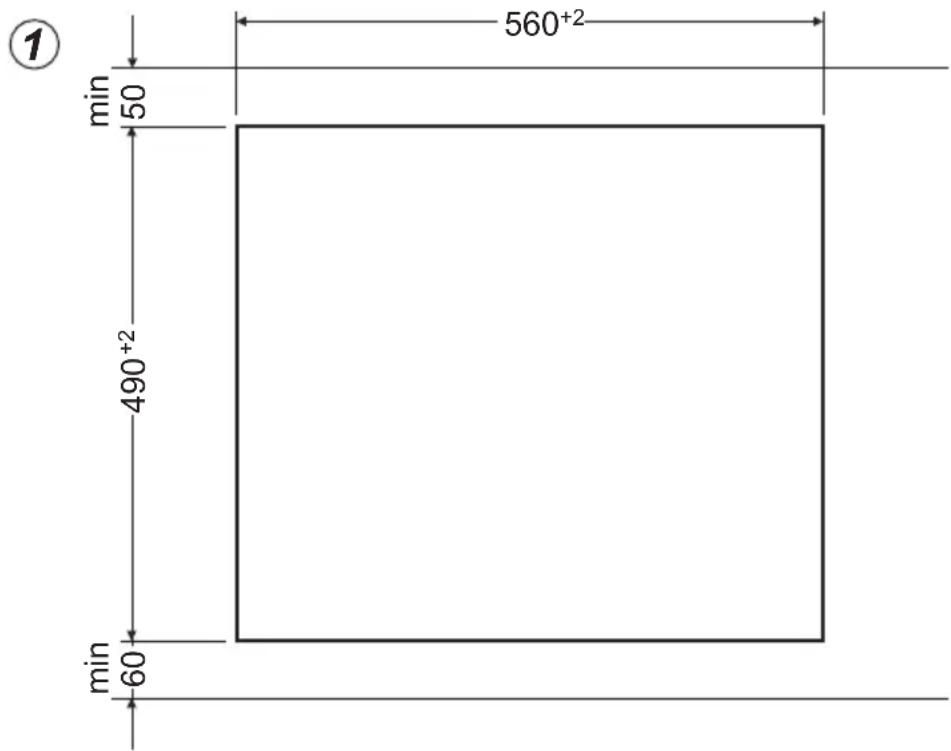

Preparation du dessus du meuble pour l'aménagement par la plaque
- La cuisine devrait être un endroit sec et bien aéré, avec une ventilation efficace. La disposition de la cusinière devrait garantir un accès libre à tous les éléments de commande.
La cusinière est encastrée dans la classe Y, l'une des cotes d'encastrement peut donc être un meuble haut ou un mur. - L'épaissur du dessus devrait être de 28 à 40 mm, la profondeur du dessus de minimum 600 mm. Le dessus devrait être plat et bien orienté horizontally. Il faut étancher ainsi que protégger le dessus du côte du mur contre des inondations et contre l'humidité.
- La distance entre le bord de l'ouverture et le bord du dessus devrait etre devant de minimum 60~mm et derriere de minimum 50~mm .
- Les meubles pour l'aménagement doivent savoir un garnissage ainsi qu'une colle afin de la fixer qui résistant à une température de 100oC. Le non-remplissement de cette condition peut provoquer une déformation de la surface ou le décollement du garnissage.
- Les bords de l'ouverture doivent être protégés par un matériel résistant à l'absorption de l'humidité.
- L'ouverture dans le dessus du meuble doit être effectué selon les dimensions se trouvant sur la fig. 1.
Pose du joint en mousse
L'encastrement de l'appareil sans le joint est interdit.

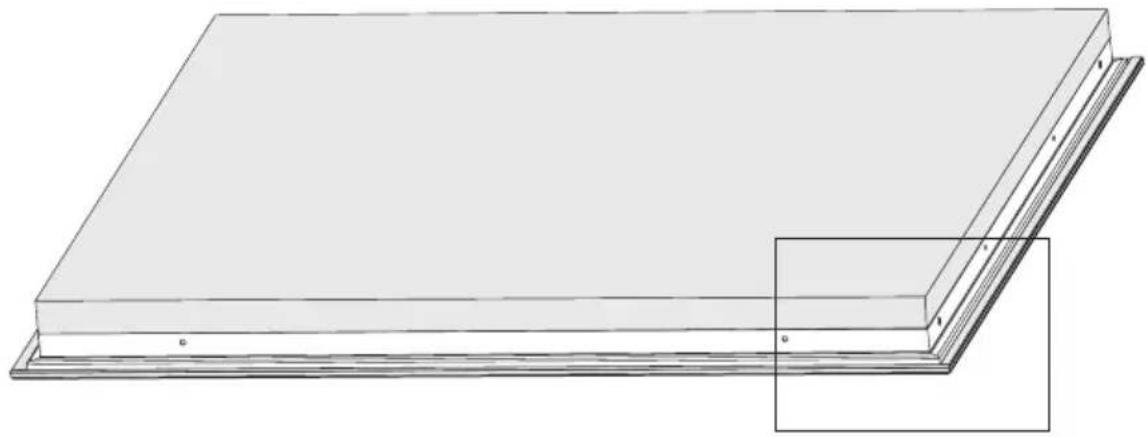

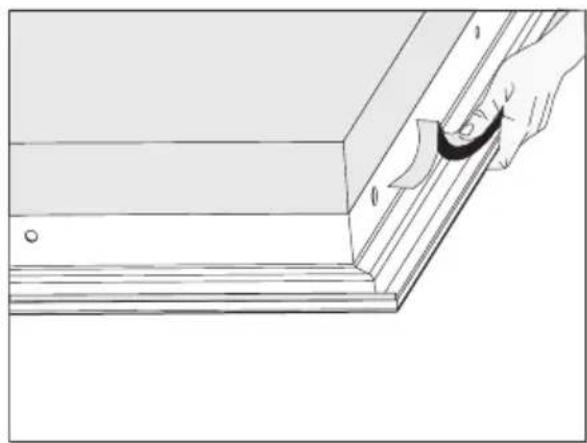

Placer le joint sur l'appareil de la façon suivante.
Avant l'encastrement de l'appareil dans le plan de travail, coller le joint en mousse (fourni avec l'appareil) par dessous le cadre de la plaque de cuisson:
- retirer le film de protection du joint,
- ensuite coller le joint par dessous le cadre (dessin).
* dans certains modetes, le joint d'etanchete est fixe au panneau

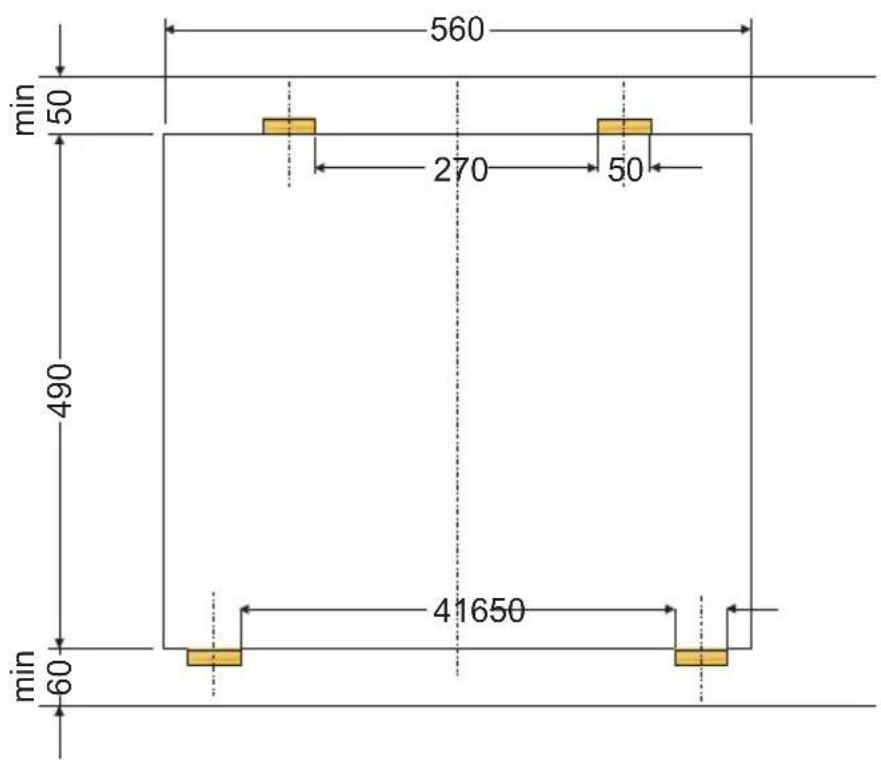

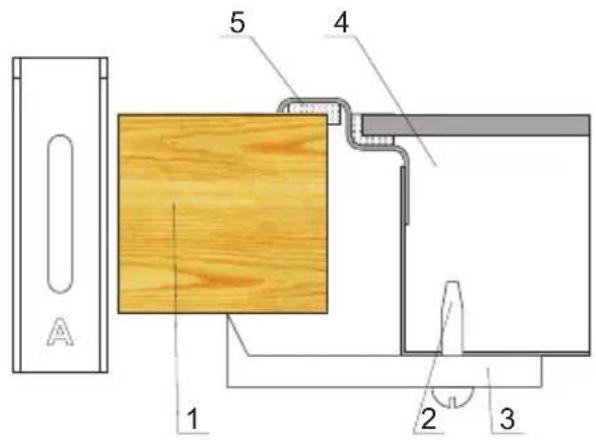

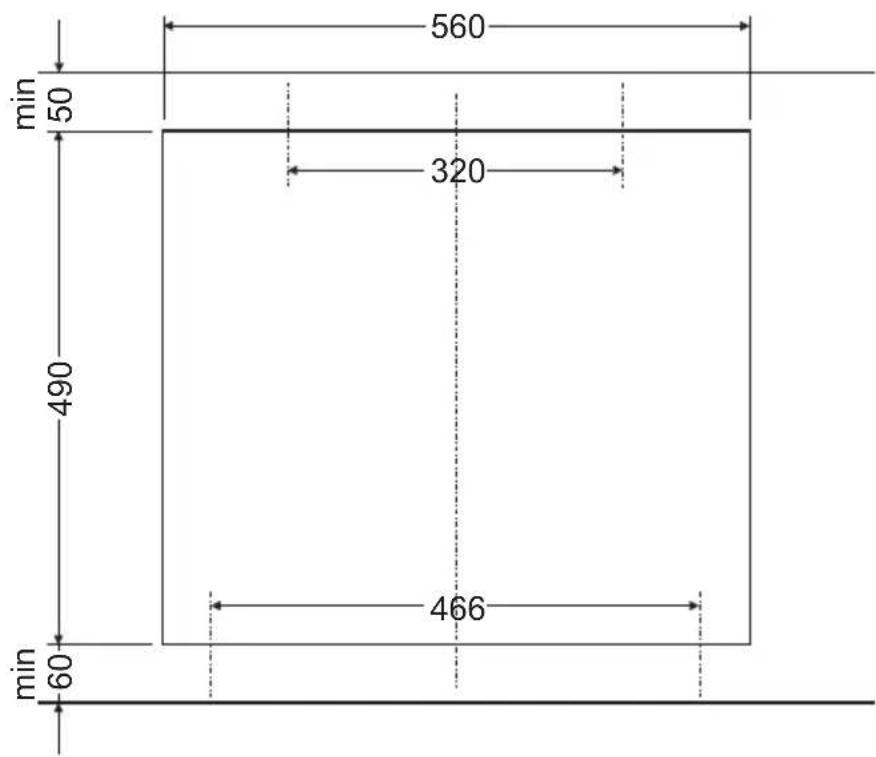

Montage de la plaque dans de le dessus du meuble
- En cas de dessus d'une épaissur de 38 mm, afin de fixer la plaque, il faut utiliser 4 poignées « A ». Le moyen de montage a été montré sur les fig. 2 et 3. En cas de dessus d'une épaissur de 28 mm, à part les poignées « A », il faut en plus utiliser 4 chevilles en bois d'une dimension de 15x15x50 mm. Le moyen de montage a été montré sur les fig. 4 et 5.
- Vérifiez si le joint touche bien le dessus du meuble.
- Vissez légèrement les poignées en-dessous de la plaque.
- Nettoyez le dessus du meuble, mettez la plaque dans l'ouverture et poussez fort jusqu'à dessus du meuble.
- Posez les poignées perpendicular à bords de la plaque et vissez à fond.
②
1 - dessus du meuble
2 - vis
3 - poignée fixant
4 - plaque chauffante
5 - joint d'étanchéité de la plaque
(3)

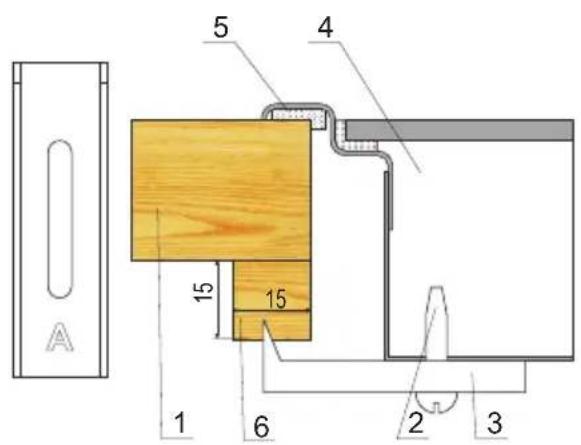

Montage de la plaque dans de le dessus du meuble
(4)
1 - dessus du meuble
2 - vis
3 - poignée fixant
4 - plaque chauffante
5 - joint d'étanchéité de la plaque
6 - cheville en bois
(5)

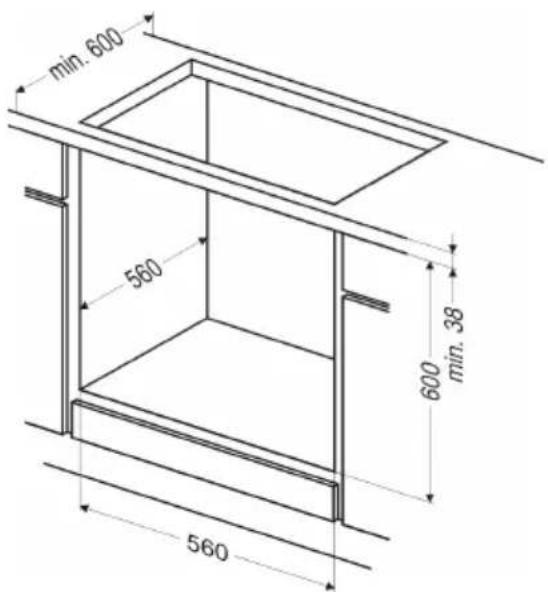

Installation du four :
- préparez une découpe dans un meuble à encastrer selon les dimensions indiquées sur l'image (schéma A),
- avant de brancher le four à l'installation électrique, coupez l'alimentation,

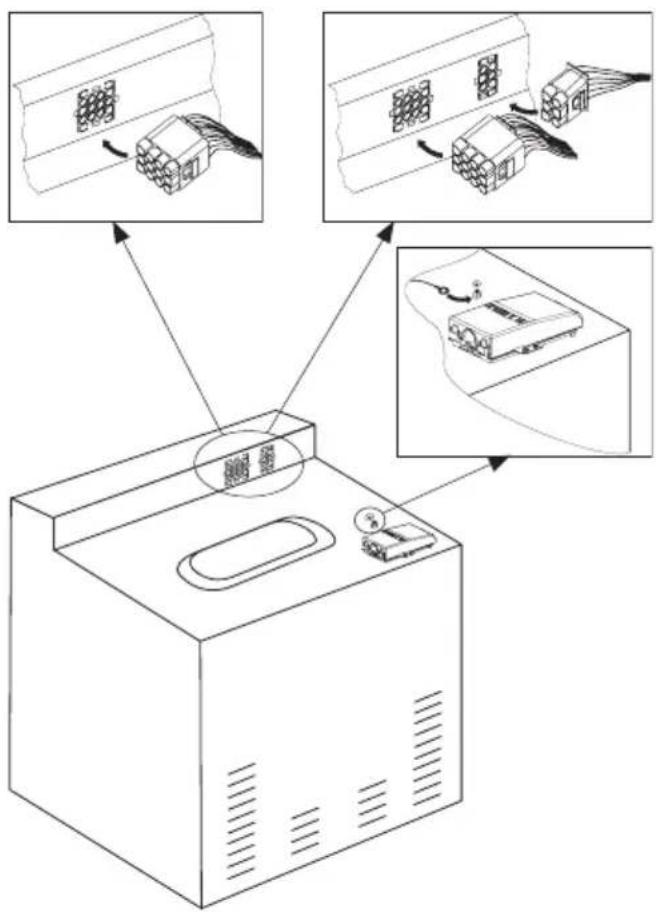

insérez partiellement le four dans la dé-coupe et raccordez le four avec la plaque vitrocéramique (schéma B).
connectez absolutment le cable mettant a zéro la fraise-mère (jaune-vert) avec la pince mettant a zéro du four (symbole 一 ) se trouvant a proximite du raccordement,

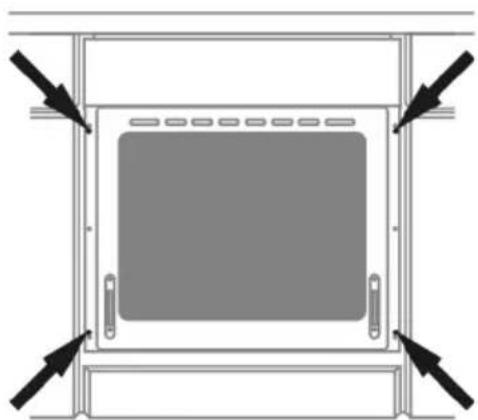

insérez le four entièrement dans la dé-coupe et vissez quatre vis (dans les endroits indiqués sur le dessin) pour le protégéger de glissements (schéma C).
Scheme A
Scheme B
Scheme C
Attention!
Avant de commencer l'installation, coupez l'alimentation.
Raccordement électrique
Attention!
L'installation ne peut etre effectuee que par un installer qualifie. Les modifications de l'installation electrique effectuees de façon autonome sont a proscire.
Consignes pour l'installateur
La cusinière doit être alimentée par un courant alternatif triphase (400V 3N~50Hz). La tension nominale des éléments chauffants est de 230 V. Il est possible d'adapter la cusinière de façon à ce qu'elle soit alimentée par un courant monophasé (230 V) (procéder selon le schéma de jonction des barrettes ci-dessous). Le schéma des jonctions est également indiquédans la trappe de protection. Pour acceder au bornier, otez la trappe. Veuillez désir correctement le cable de raccordement compte tenu du type de jonction et de la puissance nominale de la cusinière.
Attention!
Veuillez raccorder le cable de protection au serre-cable sur le bornier selon le marquage
L'installation électrique qui alimente la cuisine doit avoir un interrupteur de sécurité permettant de couper l'alimentation en cas de panne. La distance entre les joints de travail de l'interrupteur de sécurité doit s'élever au minimum à 3 mm.
Avant de brancher la cusinière à l'installation électrique, liquez les informations sur la plaque signalétique et sur le schéma de jonction.
| SCHEME DES JONCTIONS POSSIBLEs Attention ! Tension des éléments chauffants 230 V Attention ! Pour chaque jonction, le cable de protection doit être mis dans le serre-cable PE | Type de cable de raccorde-ment recom-mandé | ||
| 1. | Pour l'installation 230 V (la jonction monophasée avec le cable neutre), mettez les barrettes dans les serre-cables 1-2-3 et 4-5, cable de protection ± | 1/N~ | H05VV-F3G4 |
| 2. | Pour l'installation 400/230 V (la jon-cation biphasée avec le cable neutre), mettez les barrettes dans les serre-câbles 2-3 et 4-5, cable de protection - ± | 2/N~ | H05VV-F4G4 |
| 3. | Pour l'installation 400/230 V (la jonction triphasée avec le cable neutre), mettez les barrettes dans les serre-câbles 4-5, les phases respectivement 1,2,3, zéro à 4-5, cable de protection - ± | 3/N~ | H05VV-F5G1,5 |
| L1=R L2=S L3=T N=neutrale Leitung PE=Schutzleiter | |||
L1=R, L2=S, L3=T, N=serre-câble du cordon neutre, PE=serre-câble du cordon de protection
Avant la première mise en route du four
- enlever tous les éléments d'emballage, nettoyer le caisson du four des produits de conservation,
- enlever l'équipement du four et le laver dans de l'eau chaude en ajoutant du liquide de vaisselle,
-mettre en route la ventilation dans la piece ou ouvrir une fenetre - pousser delicatement le selecteur rotatif et le tournier à droite sur la position ou voir chapitre : Fonctionnement du programmateur et commande du four),
chauffer le four (dans une température de 250^ , environ 30 min.), enlever les saletés et nettoyer correctement.

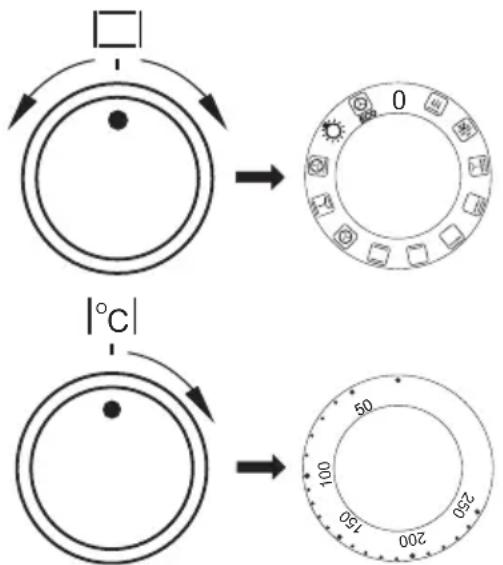

Les selecteurs rotatifs se trouvent dans le panneau de commande, afin deCHOISIR une fonction, il faut :
1.delicatement pousser le selecteur rotatif et le lacher,
2.mettre sur la fonction的选择。Lemarquagedu selecteur rotatif sur son pourtour repondaux fonctionsrealiséesparle four.
Attention!
Dans les jours équipés d'un programmeur electronique Ts, après le branchement au réseau, dans le pole du panneau d'affichage, l'heure „0.00" apparait en pulsations cycliques.
Il faut enregistrer l'heure actuelle dans leprogrammateur (Voir L'utilisation duprogrammateur). L'absence de réglage de l'heure actuelle rend impossible le fonctionnement du four.
Important!
Leprogrammateur electronique Tse est equippede sensors fonctionnant par le toucher avec le doigt sur des surfaces indiquées.
Chaque modification de commande du sensor est validée par un signal sonore.
Les surfaces des sensors doivent etremaintenues propres.
Pour laver la cavité du four, utilisez de l'eau chaude avec du liquide vaisse.
Réglage des foyers radiants sur la plaque vitrocéramique.
Choix des recipients
Un réseau bienChoisi devrait avoir une forme et un volume correspondants au dessin de la surface chauffante sur la plaque vitrocéramique.
N'utilisez pas de récipiens à fond creux ou bosselé. N'oubliez pas demettre un couvercle approprié sur le récipient. Il est recommendé d'utiliser les récipiens avec un fond épais.
Les salissures sur les surfaces chauffantes diminuent les performances de la plaque.
Choix de la puissance
La puissance des foyers est différenciée. La régulation de la puissance peut se faire graduallement. Pour cela, il faut tourner la manette à droite ou à gauche.

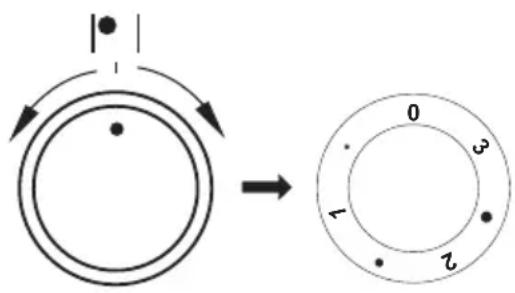

Positions indicatives de la manette
0 Arret
MIN. Préchauffage
1 Legumes braisées, cuisson à puissance réduite
Cuisson des potages, des plats en grande quantité
2 Friture à puissance réduite
Grillage des viandes, des poissons
3 MAX. Chauffage rapide, cuisson et friture rapides
Utilisation des surfaces chauffantes ovarles

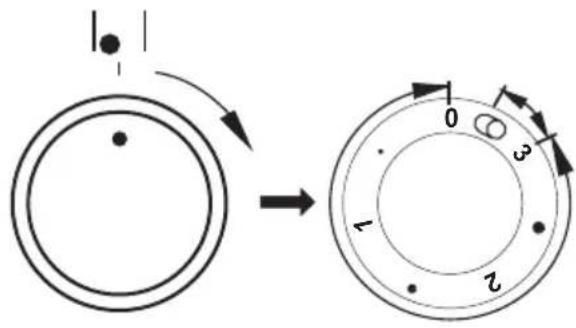

Important!
Pour allumer un foyer, tournez la manette dans le sens des aiguilles d'une montre. Si vous tournez la manette dans le sens inverse, vous risquez d'endommager le dispositif d'allumage.
La zone de régulation, 0 1 2 3 de la manette correspond au foyer interieur (il est possible de régler facilement la quantité de chaleur transportée vers le écipient. Si vous tournez momentarily la manette sur la position- ① foyer extérieur s'allume. Désormais, il est possible de régler facilement la quantité de chaleur transportée vers le écipient par les deux surfaces chauffantes (interieure et extérieure) car l'interrupteur interne fait eteindre les deux surfaces, une fois la manette mise en position « 0 »

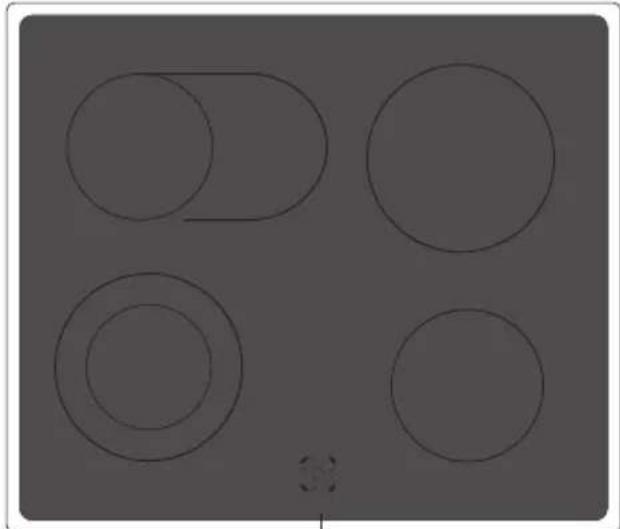

Indicateur de la puissance du foyer
Si la température de surface dépasse 50^ , un tímoin de chaleur correspondant au foyer s'allume.
Le témoin allumé avertit l'utilisateur de ne pas toucher accidentellement la plaque chaude. La chaleur accumulée se dégage de la plaque éteinte pendant 5-10 min. Vous pouvez l'utiliser pour rechauffer un plat ou le maintainir chaud sans allumer le foyer.
Indicateurs de la températe du foyer

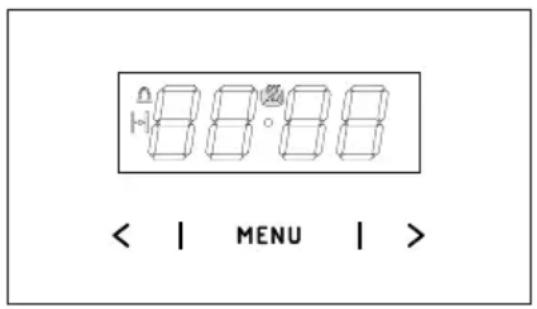

Programmateur électronique*
MENU - senseur de selection du mode de fonctionnement
- senseur plus
- senseur moins
- symbole prét
- symbole du minuteur
- symbole de la durée
Réglage de l'heure actuelle
Après la connexion au réseau ou la reconnexion après une panne de courant, l'écran affiche le message 0.00 qui clignote,
- appuyer et maintainir le senseur MENU (ou simultanément les senseurs < I> ) jusqu'à l'apparition du symbole sur l'afficheur, le point sous le symbole clignote,
- régler l'heure dans les 7 secondes qui suivent, en utilisant les senseurs < /> .
Après le réglage de l'heure, au bout de 7 secondes environ, les nouvelles données sont sauvégardées et le point sous le symbole cesse de clignoter.
La modification de l'heure peut etre effectuee plus tard en appuyant simultanement sur les senseurs < / > , lorsque le point sous le symbole clignote, il est possible de modifier I'heure actuelle.
Attention!
Le four peut être mis en marche après l'apparition du symbole sur l'afficheur.
*en fonction du modele
Minuteur
Il est possible d'activer le minuteur à tout moment, indépendamment des autres fonctions activées ou non. Le décompte se fait de 1 minutes à 23 heures 59 minutes.
Pour régler le minuteur il faut :
appuyer sur le senseur MENU, le symbole
- régler le minuteur à l'aide des senseurs < / > , l'afficheur indique le temps régle sur le minuteur et la fonction activée une fois le temps régle écoué, un signal sonore est émis et le symbole clignote,
Pour eteindre le signal sonore, toucher et maintainir pressee la touche sensitive MENU ou toucher et maintainir pressees simultanement les touches sensitives < />,le symbole s'eteint et I'ecran d'affiche affiche l'heure actuelle.
Attention!
Si le signal sonore n'est pas désactivé manuellement, il s'arrête automatiquement après environ 7 minutes.
Durée de fonctionnement
Pour eteindre le four a une heures fixee au préalable, il faut :
Pour activer la fonction de la durée, régler la manette des fonctions du four sur la fonction voulue et la manette de la température sur la valeur ajuste.
- appuyer sur le senseur MENU jusqu'à ce que l'afficheur affiche brievement dur et le symbole commence à clignoter,
regler la durée de caisson requise à l'aide des senseurs < / > , dans une etendue de 1 minute à 10 heures.
Le temps régle est sauvégardi après environ 7 secondes, l'afficheur indique de nouveau l'heure actuelle et le symbole est allumé. Une fois le temps défini écoué, le four s'éteint automatiquement, un signal sonore est émis, le symbole commence à clignoter.
- régler les boutons régulateurs des fonctions du four et de la température sur la position éteint,
Pour eteindre le signal sonore, toucher et maintainir pressé la touche sensitive MENU ou toucher et maintainir presses simultanement les touches sensitives < / > ,le symbole s'eteint et I'ecran d'affichage affiche l'heure actuelle.
Suppression des réglages
Vous pouvez à tout moment supprimer les réglages du minuteur ou de la durée de travail.
- Pour supprimer les réglages de la durée de travail, appuyer simultanément sur les touches sensitives < /> .
Suppression des réglages du minuteur :
- à l'aide du senseur MENU selectionner la fonction du minuteur,
appuyer de nouveau sur les senseurs < />,
Modification de la tonalité du signal sonore
La tonalité du signal sonore peut être modifiée de la manière suivante :
appuyer simultanément sur les senseurs < / >
- à l'aide du senseur MENU sélectionner la fonction tonalité, les indications sur l'afficheur clignotent :
- à l'aide des senseurs < / > désirsir la tonalité :
Dans une etendue de 1 à 3 à l'aide du senseur >
Dans une etendue de 3 à 1 à l'aide du senseur < .
Modification de la luminosité de l'afficheur
Il est possible de modifier la luminosité de l'afficheur dans une étendue de 1 à 9, où 1 correspond au réglage le plus souvent et 9 au réglage le plus claire. Les nouvelles valeurs sont introduites si l'horloge n'est pas active (à savoir l'utilisateur n'a touché aucun senseur pendant au moins 7 secondes).
La luminosité de l'afficheur peut être modifiée de la manière suivante :
- appuyer simultanément sur les senseurs < / > ,
- À l'aide du senseur MENU, Sélectionner la fonction bri (une première pression fait passer au mode tonalité et la deuxième au mode bri).
- à l'aide des senseurs < / > désir le degré de luminosité :
Dans une etendue de 1 à 9, à l'aide du senseur >
Dans une etendue de 9 à 1, à l'aide du senseur <.
Attention!
Si I'horloge est activée, (à savoir l'utilisateur n'a touchéaucun senseur pendant au moins 7 secondes),la luminosité est maximale.
Mode nocturne
Entre 22:00 et 6:00, l'afficheur diminue automatiquement la luminosité.
Four avec circuit d'air force (chaleur tournante + ventilateur)
Il est possible de chauffer le four à l'aide de la chaleur de sole et de VOUTE, du grilloir et de la chaleur tournante. Le four est regle à l'aide de la manette de fonctions et de la manette de régulation de la température. Pour programmermer le four, il fautmettre la manette sur la position choisisie, ainsi que les manettes de régulation de la température -il faut positionner la manette sur la température selectionnée.
Les selecteurs rotatifs se trouvent dans le panneau de commande, afin de désir une fonction, il faut :
- délicatement pousser le sélecteur rotatif et le lâcher,
-mettre sur la fonction可以选择.Le marquagedu selecteur rotatif sur son pourtour repondaux fonctions realizedes par le four.
Pour arrêter le four, il fautmettreles deux manettes sur la position 一 _ ^ 一 / 一 _ ^ 一
Attention!
Lors duCHOix d'une fonction (chaleur, etc.),le four est mis en marche une fois la tempereature selectionnee.
0 Réglage zéro
Chauffage rapide
La résistance chaleur tournante et le grill.
Utilisation pour le préchauffage du four.
Décongélation
Seul le ventilateur se met en marche, sans utiliser aucune résistance.
Grilloir renforcé
(Grilloir et chaleur de voute)
Lorsque vous sélectionnez la fonction GRIL RENFORCE, le grill fonctionne en même temps que la chaleur de VOUTE. Cette fonction permet d'obtenir une température plus élevé dans la partie haute du four pour griller plus efficacement des quantités plus grandes.
Gril renforcé (super grill)
Allumer la fonction du „gril renforcé" permet de mener la fonction de gril avec le radiateur supérieur allumé. Cette fonction permet d'obtenir une plus grande température dans la partie supérieur du four ce qui aide à obtenir une couleur plus dorée des plats en permettant aussi de cuire de plus grandes portions.
Gril allumé
On utilise le „grillage" superficiel pour griller les petites portions de vande : des steaks, des escalopes, des poissons, des toasts, des saucisses, des gratins (l'épaisseur du plat grillé ne doit pas dépasser les 2-3 cm, durant la cuisson il faut les returner sur l'autre côté).
Radiateur inférieur allumé
Sur cette position du selecteur rotatif, le four réalise le chauffage uniquement en utilisant le radiateur inférieur. Cuisson des gâteaux du dessous (p.ex. les gâteaux humides et fourrés de fruits).
Radiateur supérieur et inférieur allumés
Le réglage du/selecteur rotatif sur cette position permet de réaliser le chauffage du four à l'aide de la méthode conventionnelle. Cela convient parfaitement pour cuire des gâteaux, des viandes, des poissons, des pains, des pizzas (il est nécessaire de chauffer préliminairement le four en utilisant des plaques fonçées), cuisson sur un niveau.
Chaleur tournante allumée
Le réglage du/selecteur rotatif sur la fonction „chaleur tournante allumée" permet de réaliser le chauffage du four de façon forcee à l'aide du thermo-ventilateur se trouvant dans l'endroit central de la paroi arriere du caisson du four. Par rapport au four conventionnel, on utilise des températures de cuisson plus basses.
L'utilisation de cette méthode de chauffage permet une circulation uniforme de la chaleur autour du met se trouvant dans le four.
Ventilateur allumé et radiateur supérieur et inférieur.
Dans cette position du selecteur rotatif, le four réalise la fonction gâteau. Four conventionnel avec ventilateur (fonction conseillée lors de la cuisson).
Chaleur tournante et radiateur allumés
Sur cette position du selecteur rotatif le four réalise la fonction de chaleur tournante et de radiateur inférieur allumé ce qui provoque une augmentation de la température du dessous de la cuisson. Grand nombre de chaleur apporté du dessous de la cuisson, pâtes humides, pizzas.
Eclairage independant du four
En réglant le sélecteur rotatif sur cette position, nous obtenons l'éclairage du caisson du four.
Chaleur tournante eco
Cette fonction permet de chauffer les plats de manière optimisée pour permettre l'économie d'énergie. Sur cette position, l'éclairage du four est étant.
Lorsque vous allumez le four, deux voyants de contrôle, R et L, s'allument. Levoyant R de contrôle signale le fonctionnement du four. Si levoyant L de contrôle s'eteint, le four a atteint la température demandée. A moins que les recettes culinaires recommendent de mettre le plat dans un four préchauffé, il est nécessaire de le faire seulement après que levoyant L de contrôle se soit eteint. Lors de la cuisson, levoyant L s'allume et s'eteint périodiquement (maintien de la température à l'intérieur du four). Levoyant R de contrôle peut également rester allumé lorsque la manette est mise sur la position « Éclairage du four »
Utilisation du.Grilloir
Les plats sont grilles par rayons infrarouge-sémis par la résistance incandescente du grill.
Pourmettre en marche le grilloir:
Imettez la manette du four sur la position
- marquee du symbole
chauffez le four pendant environ 5 minutes (la portedou four doit etrefermee),
- mettez le plat au four, dans les gradins appropriés; lorsque vous utilisez une grille pour les grillades, insérez un plat l'échefrites
- directement sous la grille, il recueilles graisses des grillades,
Pour la fonction gril et supergril nous vous conseillons de reglez votre thermostat sur 250^ et pour la fonction sur 190^ .
Attention!
Pour la cuisson en fonction, la porte du four doit être fermée.
Quand vous utilisez la fonction, les parties accessibles peuvent devenir très chaudes.
Gardez les enfants à distance!
Cuissons
- il est recommendé d'utiliser les plats fournis avec la cousinière pour la cuisson des pâtisseries,
- les cuissons peuvent être aussi effectuées dans les moules disponibles sur le marché (il faut les poser sur la grille), pour les cuissons, optez plutôt pour les moules noirs qui permettent de réduire le temps de cuisson,
- il n'est pas recommandé d'utiliser les moules à surface claire et brillante en mode de cuisson conventionnelle (chaleur de vaisse + de sole), avec ce type des moules, les plats risquent de ne pas être assez cuits en dessous,
- vous utilisez la fonction de la chaleur tournante, le préchauffage du four n'est pas nécessaire, en ce qui concerne les autres modes de cuisson, il faut préchauffer le four avant d'ymettre le plat,
- avant de sorting une pâtisserie du four, vérifie la qualité de la cuisson à l'aide d'une baguette en bois (si la pâtisserie est préte, la baguette doit en ressortir propre est seche),
- il est recommandé de laisser la cuisson au four pendant environ 5 minutes après avoir arrêté le four,
- si vous utilisez la fonction de la chaleur tournante, les températures de cuisson sont d'habitude de 20-30 degrés plus basses que pendant le mode de cuisson conventionnel (avec la chaleur de VOUTE et de sole),
- les paramètres des cuissons dans les tableaux sont indiqués à titre d'exemple et peuvent être modifiés selon l'expérience et les goûts culinaires de l'utilisateur,
- si les informations précisées dans les recettes diffèrent considérablement des valeurs indiquées dans la notice d'utilisation, voirlez suivre les consignes de la notice.
Rôtissage
- les viandes dont le poids excède 1 kg doivent être préparées dans le four, il est recommandé de préparer les morceaux plus petits sur les brûleurs gaz de la cuisine,
- utilisez les recipients résistantes à la chaleur pour le rotissage, les poignées de ces recipients doivent être également résistantes aux haute temperatures,
- si vous utilisez les grilles pour le rotissage, placez le plat à rotissage avec une petite quantité d'eau au niveau le plus bas,
- au moins une fois pendant la cuisson, tournez la vienne, nappez-la avec du jus ou de l'eau chaude et salée (n'ajoutez pas d'eau froide dans le plat).
La fonction de cuisson - chaleur tournante ECO
- en utilisant la fonction chaleur tournante ECO, la cuisson optimisée se met en route pour economiser de l'énergie lors de la préparation des aliments.
- la durée de cuisson ne peut être réduite par un réglage plus élevé de la température, le préchauffage du four avant la cuisson est également déconseilé
ne pas modifier le réglage de la température ni ouvrir la portependant la cuisson.
Paramétres recommendés lors de l'utilisation de la fonction chaleur tournante ECO
| Type de cuissons Plat | Fonction du four | Température Niveau Durée [Min] | |
| °C | (°) | ||
| ECO | 180 - 200 2 - 3 | 50 - 70 | |
| ECO | 180 - 200 2 50 | - 70 | |
| ECO | 190 - 210 2 - 3 | 45 - 60 | |
| ECO | 200 - 220 2 90 | - 120 | |
| ECO | 200 - 220 2 90 | - 160 | |
| ECO | 180 - 200 2 80 | - 100 | |
CUISSON DANS LE FOUR - CONSEILS PRATIQUES
Four avec circuit d'air force (chaleur tournante + ventilateur)
| Type de plat/ cuisson | Fonction du four | Température Niveau °C | Temps [min.] | |
| 160 - 200 2 - 3 | 30 - 50 | |||
| 160 - 170 1) | 3 25 - 40 | 2) | ||
| 155 - 170 1) | 3 25 - 40 | 2) | ||
| 200 - 230 1) | 2 - 3 15 - 25 | |||
| 210 - 220 2 45 | - 60 | |||
| 160 - 180 2 - 3 | 45 - 60 | |||
| 190 2 - 3 60 | - 70 | |||
| 230 - 250 4 14 | - 18 | |||
| 225 - 250 2 120 | - 150 | |||
| 160 - 180 2 120 | - 160 | |||
| 160 - 230 2 90 | - 120 | |||
| 160 - 190 2 90 | - 120 | |||
| 180 - 190 2 70 | - 90 | |||
| 160 - 180 2 45 | - 60 | |||
| 175 - 190 2 60 | - 70 | |||
| 190 - 210 2 40 | - 50 | |||
| 170 - 190 3 40 | - 50 |
Sauf indication contraire, les durées sont indiquées pour un four non préchauffé. Raccourcir les durées d'environ 5-10 minutes pour un four préchauffé.
1) Préchauffer le four vide
2) Les durées sont indiquées pour des produits dans de petits moulés
Attention : Les paramétres sont indiqués dans le tableau à titre indicatif et peuvent être modifiés selon votre propre expérience et préférences.
Cuisson de gâteaux
| Type de plat Accessoires Niveau Fonctions | de cuisson | Température (°C) | Temps de cuisson 2) (min.) | ||
| Petits gâteaux | Plaque pour pain | 3 160 - 170 | □ | 1) | 25 - 40 2) |
| Plaque pour pain | 3 155 - 170 | □ | 1) | 25 - 40 2) | |
| Plaque pour pain | 3 155 - 170 | □ | 1) | 25 - 40 2) | |
| Plaque pour pain | 2 + 4 | □ | 155 - 170 1) | 25 - 50 2) | |
| Plaque pour rôti | 2 - plaque pour pain ou pour rôti | □ | |||
| Plaque pour rôti | 4 - plaque pour pain | □ | |||
| Pât brisée (bandes) | Plaque pour pain | 3 150 - 160 | □ | 1) | 30 - 40 2) |
| Plaque pour pain | 3 150 - 170 | □ | 1) | 25 - 35 2) | |
| Plaque pour pain | 3 150 - 170 | □ | 1) | 25 - 35 2) | |
| Plaque pour pain | 2 + 4 | □ | 160 - 175 1) | 25 - 35 2) | |
| Plaque pour rôti | 2 - plaque pour pain ou pour rôti | □ | |||
| Plaque pour rôti | 4 - plaque pour pain | □ | |||
| Généose sansGRAISSSE | Grille + mousse pour gâteau revêtu de noir Ø 26 cm | 3 170 - 180 | □ | 1) | 30 - 45 2) |
| Tarte aux pommes | Grille + deux mouses pour gâteau revêtus de noir Ø 20 cm | 2 Les mouses ont été disposés sur la grille en diagonale, droite arrêté, gauche avant | □ | 180 - 200 1) | 50 - 70 2) |
1) Préchauffer le four vide, ne pas utiliser la fonction de rechauffement rapide.
2) Sauf indication contraire, les durées sont indiquées pour un four non préchauffé. Raccourcir les durées d'environ 5-10 minutes pour un four préchauffé.
Mode gril
| Type de plat A | Accessoires Niveau au Fonctions | de cuisson | Température (°C) | Durée (min.) |
| Pain blanc grillé | Grille 4 250 | 1) | 1,5 - 2,5 | |
| Grille 4 250 | 2) | 2 - 3 | ||
| Hamburgers de bœuf | Grille + plaque pour rôti (pour récapérer les égout-tages) | 4 - grille 3 - plaque pour rôti | 250 1) | 1 page 10 - 152 page 8 - 13 |
1) Préchauffer le four vide en l'allumant pour 5 minutes, ne pas utiliser la fonction de réchauffement rapide.
2) Préchauffer le four vide en l'allumant pour 8 minutes, ne pas utiliser la fonction de rechauffement rapide.
Cuisson
| Type de plat A | Accessoires Niveau au Fonctions | de cuisson | Température (°C) | Durée (min.) |
| Poulet entier | Grille + plaque pour rôti (pour récapérez les égout-tages) | 2 - grille 1 - plaque pour rôti | 180 - 190 70 | - 90 |
| Grille + plaque pour rôti (pour récapérez les égout-tages) | 2 - grille 1 - plaque pour rôti | 180 - 190 80 | - 100 |
Sauf indication contraire, les durées sont indiquées pour un four non préchauffé. Raccourcir les durées d'environ 5-10 minutes pour un four préchauffé.
Le nettoyage régulier et l'entretien approprié de la cusinière permettent de rallonger la période de son exploitation.
Avant de commencer le nettoyage, débranche la cuisine et mettez toutes les manettes sur la position « off ». Avant de procéder au nettoyage, laissez refroidir l'appareil.
Plaque vitrocéramique
- La plaque doit être nettoyée régulièrement après chaque usage. Si possible, il est conseilé de nettoyer la plaque lorsqu'elle est chaude (p.ex. après que l'indicateur du chauffage des foyers ne s'éteigne). Évitez une accumulation excessive des salissures sur la plaque et en particulier les incrustations suite aux débordements.
- N'utilisez pas de produits abrasifs forts, tels que poudres, pâtes, pierres abrasives, éponges abrasives ou métalliques, etc. Ils peuvent rayer la plaque et endommager définitivement l'appareil.
- Pour nettoyer des accumulations des salissures recuites, utilisez un grat-toir spécial pour degrossir. Proceder avec attention pour ne pas endommager la plaque vitrocéramique.

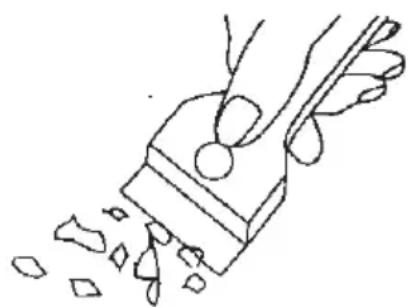

Grattoir à nettoyer la plaque vitrocéramique
Attention! Protégez la lame vivedu gratoir en positionnant la protection (il suffit d'appuyer avecle pouce).Faites attention en utilisant le gratoir - il y a un risquede blessure.Eloignez les enfants.
- Il est conseilé d'utiliser les produits de nettoyage doux, les produits spéciaux de commerce, tels que liquides ou crèmes pour enlever les matières grasses. Si les produits ci-dessus ne sont pas disponibles, utilisez de l'eau chaude avec du liquide vaisselle ou des produits de nettoyage pour les surfaces en inox.
- Pour le lavage et le nettoyage, utilisez des chiffons doux et hygroscopiques. Àpres le nettoyage, essuyez bien la plaque vitrocéramique.
- Procedez avec attention pour ne pas endommager la plaque vitrocéramique, la rayer ou provoquer des éclats suite aux chutes de couvercles en métal et d'objets pointus ou tranchants.
Four
- Nettoyez le four après chaque utilisation. Pour nettoyer la cavite, allumez l'éclairage du four. Vous aurez ainsi une(Meilleure visibilité de l'espace de travail.
- Pour laver la cavité du four, utilisez de l'eau chaude avec du liquide vaisselle.
-
Nettoyage à la vapeur - Steam Clean:
-
versez 0,25 I d'eau (1 verre) dans un réseau et posez-le sur la grille au niveau le plus bas,
-fermezla portedu four, -
mettez la manette de régulation de la température sur la position 50^ C et la manette de fonctions sur la position
-
faites chauffer le four pendant environ 30 minutes,
-
ouvrez la porte du four, essuyez la cavité avec un chiffon ou une éponge, ensuite lavez la en utilisant de l'eau chaude avec du liquide vaisse.
- Essuyez la cavity du four.

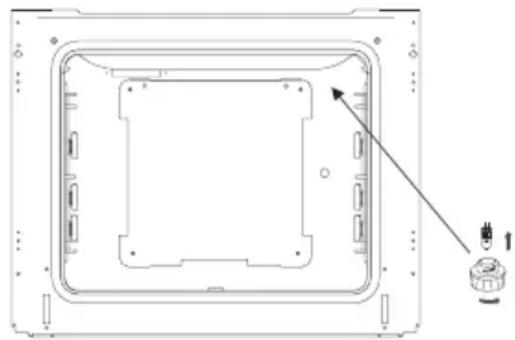

Comment changer I'ampoule halogène de l'éclairage du four
Afin d'eviter la possibilité d'électrocution il faut s'assurer avant le remplacement de l'ampoule halogène que l'équipement est étant.
- Positionner toutes les manettes sur '●' / '0' et débrancher l'appareil de sa source d'alimentation.
- Retirer et laver le globe de la lampe et ne pas oublier de l'essuyer.
- Retirer l'ampoule halogène en utilisant pour cela un chiffon ou du papier, en cas de besoin il faut replacer l'ampoule halogène par une nouvelle: -tension 230V -puissance 25W -G9
- Placer précisément l'ampoule halogène dans le siège d'encastrement.
- Retirer le globe de la lampe.
Lampe du four
Attention! Prendre soit de ne pas toucher l'ampoule halogène directement avec les doigts.
NETTOYAGE ET ENTRETIEN
- Les cusinières marqués par la dette D ont été équipés de glissières en grille(échelles) pour les inserts du four facilement retardables. Afin de les(ATR)retirer pour le lavage il faut tirer l'accroche qui se trouve à l'avant ensuite écarter la glissière et la-retirer de l'accroches arrêté.

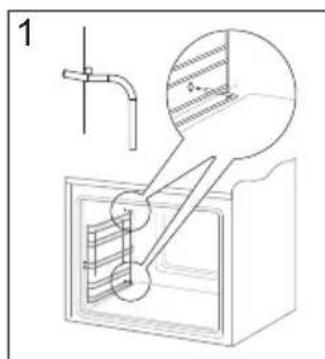

Retirement des échelles laterales

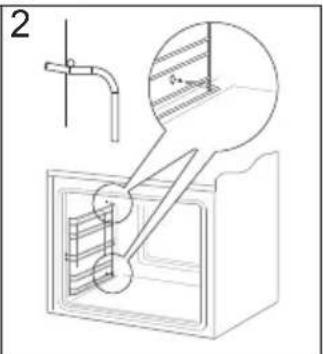

Retirement des échelles laterales
- Les cusinières marqués par les lettres Dp^* possèdent des glissières en inox téléscopiques rétractables fixées aux glissières en grille. Les glissières doivent être retirees et lavées avec les glissières en grille. Avant de placer sur elles les plaques il faut les tirer (si le four est chauffé les glissières doivent être tirées en accrochant le bord arrêté des plaques contre les buttoirs qui se trouvent dans la partie avant des glissières) et ensuite les pousser avec la plaque.
Attention!
Les glissières téléscopiques ne devraient pas etre lavees dans les lave-vaisselles.

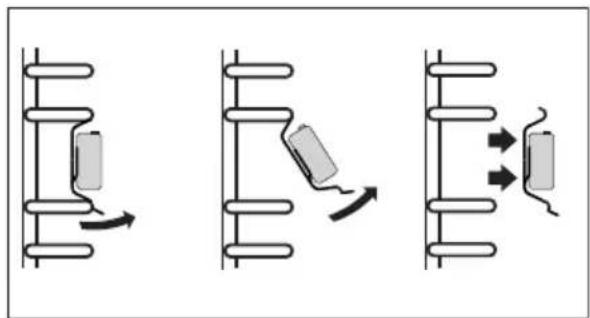

Retirement des glissières téléscopiques

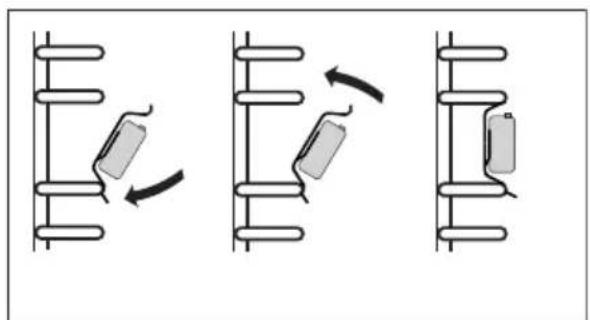

Placement des glissières téléscopiques
*en fonction du modele
NETTOYAGE ET ENTRETIEN DE LA CUISINIÈRE

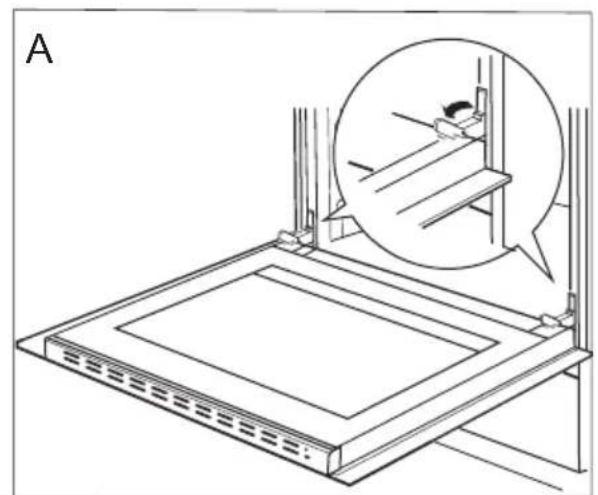

Retrait de la porte
Vous pouvez-retirer la portedu four pour avoir un meilleur acces àla cavite lors du nettoyage.Pour ce faire, il faut ouvrir la porte et soulever le dispositif de verrouillage dans la charniere (fig.A).Soulevezlegement la porte et tirez-la vers vous sous l'angle d'environ 45^ par rapport au niveau horizontal. Afin de remonter la porte,procedez dans I'ordre inverse.Faites attention amettre correctementle cran de la charniere sur I'ergot de la porte-charniere.Apres avoir remis la portedu four,baissez obligatoirement le dispositif de verrouillage.Si vous ne le faites pas,vous risqueriez d'endommager la charniere lors de la fermeture de la porte.
Écartement des disposits de verrouillage des charnières
Démontage de la vitre interieure
-

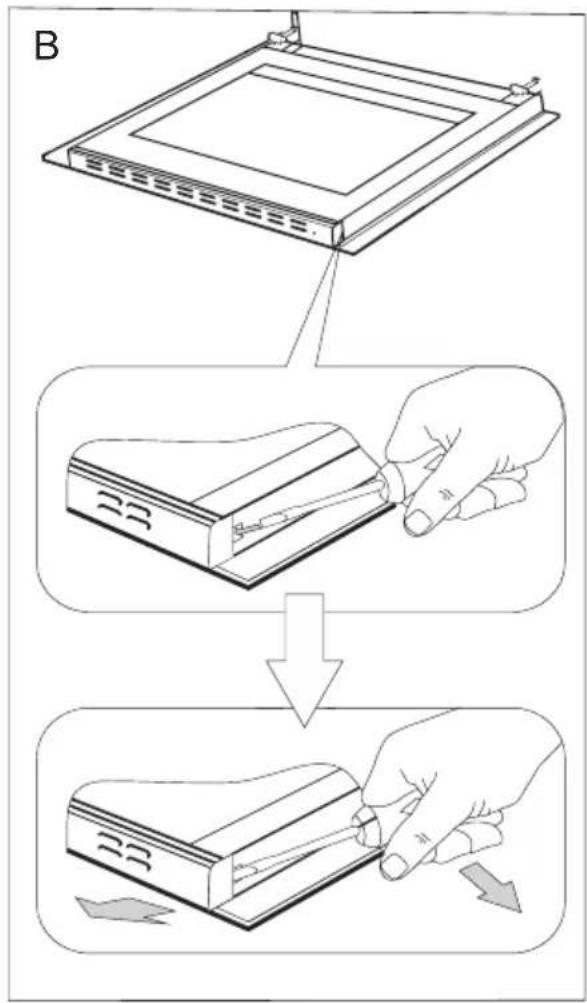

Decrocher la plinthe supérieure de la porte à l'aide d'un tournevis plat, en la soulevant delicatement sur les cots (fig.B).
-
Retirer la plinthe supérieure de la porte. (fig.B, C)
NETTOYAGE ET ENTRETIEN DE LA CUISINIÈRE
- Decrochez la vitre interieure de sa fixation (en partie inférieure de la porte). Extraire la vitre interieure (schema D).
- Laver la vitre à l'eau chaude avec un peu de produit de nettoyage.
La repose de la vitre se fait dans l'ordre inverse des opérations du démontage. La partie lisse doit se couver en haut.
Attention! Il ne faut pas pousser simulantément la plinthe supérieure des deux côtes de la porte. Afin de placer correctement la plinthe supérieure de la porte il faut en premier placer l'extrémité gauche de la plinthe sur la porte et enforcer l'extrémité croite jusqu'à ce qu'un « clic » se fasse entendre. Ensuite il faut enforcer la plinthe du côté gauche jusqu'à ce qu'un « clic » se fasse entendre.
Démontage de la vitre interieure
Contrôles périodiques
En dehors de l'entretien et du nettoyage courant de la cuisineire, il est nécessaire de :
- Proceder aux contrôles périodiques de fonctionnement des dispositifs Electroniques et mécaniques de la cusinière. A l'expiration du début de garantie, et tous les deux ans au minimum, il est nécessaire de prévoir une maintenance technique de la cusinière.
- réparer les évventuels définis constatés,
- proceder à la maintenance des dispositifs mécaniques de la cuisine.
Note : les réparations et réglages doivent être effectuels par un professionnel/agree ou par le service après-venture.
COMMENT PROCÉDER EN CAS DE PANNE
En cas de panne, il faut :
- éteindre les éléments de travail de la cuisineire
- couper l'alimentation électrique
- avertir le service après vente
- l'utilisateur peut réparer certaines petites pannes en suivant les indices dans le tableau ci-dessous. Avant de vous adresser au service après vente, vérifie les points presentés dans le tableau.
| PROBLÈME | CAUSE | PROCÉDURE |
| Le dispositif électrique ne fonctionne pas l'afficheur du programmeur indique les chiffres „12.00” / „0.00" clignotant à intervalles réguliers | coupure de courant l'appareil a été débranché ou il y avait une coupure momentanée de courant | vérifiez le coupe-circuit dans votre installation, si nécessaire, changez-le programmez l'heure actu-elle (cf. commande du programmeur) |
| L'éclairage du four ne fonctionne pas | l'ampoule est dévissée ou défectueuse | vissez ou changez l'ampoule (cf. chapitre Nettoyage et entretien) |
Tension nominale 230/400V\~50 Hz
Puissance nominale max. 10,3 kW
Dimensions de la cuisinière
Largeur/Hauteur/Profondeur) 59,5× 59,5× 57,5cm
Informations essentielles :
Le produit est conforme aux normes EN 60335-1, EN 60335-2-6, en vigueur dans l'Union Européenne.
Les données sur l'étiquetage énergétique des fours ELECTriques sont indiquées conformément à la norme EN 60350-1/CEI 60350-1. Ces données sont définies pour des charges standard avec les fonctions actives : éléments chauffants inférieur et supérieur (mode conventionnel) et rechauffement avec l'assistance du ventilateur (si ces fonctions sont accessibles).
La classe d'efficacité énergétique est définie selon la fonction accessible dans le produit conformément à la priorité ci-dessous :
| Circuit d'air forcé ECO (chaleur tournante + ventilateur) | ECO |
| Circuit d'air forcé ECO (élément chauffant inférieur + supérieur + grill + ventilateur) | ECO |
| Mode conventionnel ECO (élément chauffant inférieur + supérieur) | ECO |
Pour définit la consommation d'énergie, démonter les glissières téléscopiques (si le produit dispose de cet équipement).
Déclaration du producteur
Le producteur declare que le produit est conforme aux exigences déterminées dans les directives UE :
- directive « basse tension » 2014/35/EC,
- directive « compatibilité electromagnetique » 2014/30/EC,
- directive « ErP » 2009/125/EC,
c'est pourquoit, le produit porte une marque appropriée et est accompagné d'une déclaration de confor-mité destinée aux autorités de surveillance du marché.
