BEDIENUNGSANLEITUNG EHC 12560 W AMICA

DE BEDIENUNGSCANLEITUNG

FR NOTICE D'UTILISATION

EN INSTRUCTION MANUAL

NL GEBRUIKERSHANDLEIDING

IO-CBI-3132/9519033

(03.2024/v1)

DE
SICHERHEITSHINWEISE 4
UNSERE ENERGIESPARTIPPS 7
BEDIENELEMENTE 9
INSTALLATION 12
BEDIENUNG 19
BACKEN UND BRATEN - PRAKTISCHE HINWEISE 27
ALLGEMEINE PFLEGEHINWEISE 32
TECHNISCHE DATEN 38
CONSEILS DE SECURITE 40
COMMENT ECONOMISER DE L'ENERGIE 43
DESCRIPTION DU PRODUIT 45
INSTALLATION 48
FONCTIONNEMENT 55
CUISSON DANS LE FOUR - CONSEILS PRATIQUES 63
NETTOYAGE ET ENTRETIEN DE LA CUISINIÈRE 68
NETTOYAGE ET ENTRETIEN 70
DONNÉES TECHNIQUES 74
EN
SAFETY INSTRUCTIONS 76
HOW TO SAVE ENERGY 79
DESCRIPTION OF THE APPLIANCE 81
INSTALLATION 84
OPERATION 91
BAKING IN THE OVEN - PRACTICAL HINTS 99
CLEANING AND MAINTENANCE 104
TECHNICAL DATA 110
NL
VEILIGHEIDSINSTRUCTIES 112
ENERGIEBESPARING 115
BESCHRIJVING VAN HET TOESTEL 117
INSTALLATIE 120
BEDIENING 127
BAKKEN IN DE OVEN - PRAKTISCHE TIPS 135
REINIGING EN ONDERHOUD VAN HET FORNUIS 140
TECHNISCHE GEGEVENS 146

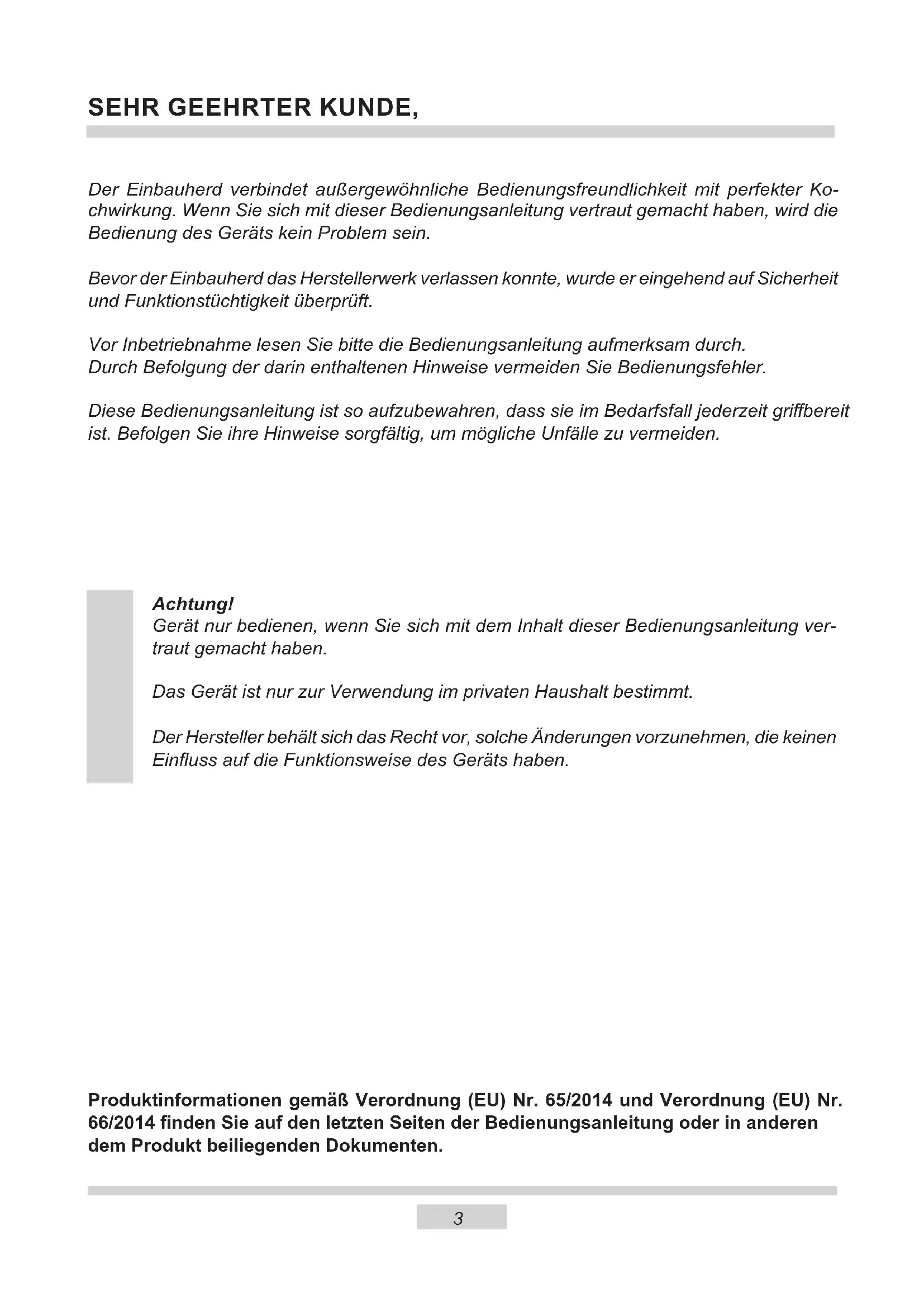

Der Einbauherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Kochwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein.

Bevor der Einbauherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft.

Vor Inbetriebnahmelesen Sieitte die Bedienungsanleitung aufmerksam durch. Durch Befolgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfehler.

These Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit griffbereit ist. Befolgen Sie ihre Hinweise sorgfältig, um mögliche Unfälle zu vermeiden.

Achtung!

Gerät nur bedieren, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung vertraut gemacht haben.

Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt.

Der Hersteller besteht sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionseiste des Geräts haben.

Produktinformationen gemäß Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 finden Sie auf den letzten Seiten der Bedienungsanleitung oder in anderen dem Produkt beiliegenden Dokumenten.

Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung besteht. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollenn sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden.

Das Gerätarf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperlichen, sensorischen oder geistigen Fähigkeiten sind nur unter Aufsicht und bebrauchsanweisungsgemäß benutzt werden. Kinder dürfen nicht mit dem Gerät speilen. Kinder dürfen Reinigungserbeiten nur unter Aufsicht durchführren. Kinder dürfen das Gerät nur unter Aufsicht bedieren.

Achtung! Erhitzen Sie Fett oder Öl niemals unbeaufsichtigt (Brandgefahr!).

Versuchen Sie Flammen niemals mit Wasser zulöschen. Schalten Sie das Gerät aus und ersticken Sie die Flammen z.B. mit einem Topfdeckel oder einer nichtflammbaren Decke.

Achtung! Verwenden Sie die Kochfläche nicht als Ablagefläche (Brandgefahr!).

Achtung! Sollten Sie auf der Kochfläche Beschädigungen bemerken (Sprünge oder Brüche), schalten Sie das Gerät ab und trennen Sie es von der Stromversorgung (Stromschlaggefahr!).

Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der bereits Innenteile des Geräts.

Zugängliche Teile konnen bei Be nutzung bereits werden. Kinder fern halten.

Achtung. Verwenden Sie zur Reinigung der Kochfläche keine aggressiven Putzmittel oder scharfen Metallgegenstände, die die Oberfläche beschädigen konnten (Entstehung von Sprüngen oder Bruchen).

Achtung. Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel die Glühlampe vergewissern, dass das Gerät abgeschaltet ist.

Zur Reinigung des Geräts keine Dampfreiniger verwenden.

Verbrühungsgefahr! Heißer Dampf kann beim Öffnen der Gerätetur entweichen. Wahrend oder nach dem Garbetrieb die Gerätetur vorsichtig öffnen. Beim Öffnen nicht über die Gerätetur beugen. Beachten Sie, dass Dampf je nach Temperatur nicht sightbar ist.

• Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren oder auf den Kochflächen aufliegen, da deren Isolierung nicht hitzebeständig ist.
• Beim Braten den Herd nicht ohne Aufsicht给你们! Öl und Fett können sich durch Überhitzen oder Überlaufen selbst entzünden.
• Kochplatte von Verschmutzungen und übergelaufenem Kochgut freihalten. Dies betriff insbesondere Zucker, der mit dem Glaskeramik-Kochfeld reagiert und dadurch eine bleibende Beschädigung verursichen kann. Etwaige Verschmutzungen sind laufend zu beseitigen.
• Zur Vermeidung von irreversiblen Veränderungen des Kochfelds darf Geschirr mit feuchtem Boden nicht auf warme Kochflächen gestellt werden.
• Nur Kochgeschirr verwenden, das nach Herstelleragaben für die Verwendung auf Glaskeramik-Kochfeldern geeignet ist.
• Bei Feststellung einer Beschädigung des Kochfelds - Kratzern, Rissen oder Absplitterungen - ist der Betrieb des Herdes sofort abzubrechen und die Reparatur bei der Kundendienstelle zu melden.
• Das Kochfeld nicht einschalten, ohne vorher ein Kochgeschirr darauf auf zu stellen.
• Scharfkantiges Geschirr, das eine Beschädigung des Kochfelds verursichen kann, darf nicht benutzt werden.
• Nicht auf die sich vorheizenden (nicht mit Geschirr überdeckten) Halogen-Kochflächen schauen.
• Kochgeschirr mit einem Gewicht über 15 kg darf nicht auf die geöffnete Backofentür und Kochgeschirr mit einem Gewicht über 25 kg auf die Kochflächen gestellt werden.
• Keine Scheuermittel oder scharfen Metallgegenstände zur Glasreinigung verwenden; sie können die Oberfläche zerkratzen, was dazu führen kann, dass das Glas springt.
• In nicht betriebsfähigem Zustand darf der Herd nicht benutzt werden. Sümttliche Mängel dürfen nur von einer autorisierten Fachkraft beseitigt werden.
• Bei Betriebsstörungen, die durch technische Mängel verursacht sind, muss unbedingt die Stromzufuhr unterbrochen und eine Reparatur veranlasst werden.
• Dieses Gerat ist nicht für eine Bedienung durch Personen mit eingeschrankten physischen, psychischen bzw. sensorischen Fähigkeiten (darunter Kinder) bzw. Personen ohne Kenntnis des Gerätes vorgesehen, es sei dess, dies erfolgt unter Aufsicht oder gemäß der Bedienungsanleitung des Gerätes, die durch die für die Sicherheit verantwortliche Person übergeben wurde.
• Es ist davon zu sorgen, dass Kinder nicht mit dem Gerät spielten.
• Das Gerät ist ausschließlich zum Kochen im haushaltsüblichen Rahmen ausgelegt. Ein anderweitiger Gebrauch jeder Art (z.B. zur Raumbehezung) ist nicht bestimmungsgemäß und kann gefährlich sein.

• Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der früsten Innenteile des Herdes.
• Lassen Sie Kinder nicht unbeaufsichtigt an den Herd! Gefahr von Verbrennungen

bei direktem Kontakt mit dem eingeschalte ten Herd!

• Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren oder auf den Kochflächen aufliegen, da deren Isolierung nicht hitzebeständig ist.
• Beim Braten den Herd nicht ohne Aufsicht给你们! Öl und Fett können sich durch Überhitzen oder Überlaufen selbst entzünden.
  Kochplatte von Verschmutzungen und übergelaufen Kochgut freihalten. Dies betrift insbesondere Zucker, der mit dem Glaskeramik-Kochfeld reagiert und dadurch eine bleibende Beschädigung verursachen kann. Etwaige Verschmutzungen sind laufend zu beseitigen.
• Zur Vermeidung von irreversiblen Veränderungen des Kochfelds darf Geschirr mit feuchtem Boden nicht auf warmer Kochflächen gestellt werden.
• Nur Kochgeschirr verwenden, das nach Herstelleragaben für die Verwendung auf Glaskeramik-Kochfeldern geeignet ist.
• Bei Feststellung einer Beschädigung des Kochfelds - Kratzern, Rissen oder Absplitterungen - ist der Betrieb des Herdes sofort abzubrechen und die Reparatur bei der Kundendienstelle zu melden.
• Das Kochfeld nicht einschalten, ohne vorher ein Kochgeschirr darauf zu stellen.
• Scharfkantiges Geschirr, das eine Beschädigung des Kochfelds verursichen kann, damit nicht benutzt werden.
• Nicht auf die sich vorheizenden (nicht mit Geschirr überdeckten) Halogen-Kochflächen

schauen.

Kochgeschirr mit einem Gewicht über 15kg darf nicht auf die geöffnete Backofentur und Kochgeschirr mit einem Gewicht über 25kg auf die Kochflächen gestellt werden.

• Keine Scheuermittel oder scharfen Metallgegenstände zur Glasreinigung verwenden; sie können die Oberfläche zerkratzen, was dazu führen kann, dass das Glas springt.

In nicht betriebsfähigem Zustand darf der Herd nicht benutzt werden. Sümttliche Mängel dürfen nur von einer autorisierten Fachkraft beseitigt werden.
- Bei Betriebsstörungen, die durch technische Mängel verursacht sind, muss unbedingt die Stromzufuhr unterbrochen und eine Reparatur veranlasst werden.
- Dieses Gerät ist nicht für eine Bedienung durch Personen mit eingeschränkten physischen, psychischen bzw. sensorischen Fähigkeiten (darunter Kinder) bzw. Personen ohne Kenntnis des Gerätes vorgesehen, es sei dess, dies erfolgt unter Aufsicht oder gemäß der Bedienungsanleitung des Gerätes, die durch die für die Sicherheit verantwortliche Person übergeben wurde.
- Es ist darauf zu sorgen, dass Kinder nicht mit dem Gerät speilen.
- Zur Reinigung des Herdes keine Dampfrei-niger verwenden.

Nachwärme des Backofens nutzen.

Bei Garzeiten von mehr als 40 Minuten den Backofen unbedingt 10 Minuten vor dem Ende der Garzeit ausschalten.

Wichtig!Bei Betrieb mit Zeitschaltuhr entsprechend kürzere Garzeiten einstellen.

- Backofentür gut geschlossen halten.

Durch Verschmutzungen an den Turdichtungen geh Wärme verloren. Deshalb: Am besten sofort beseitigen!

Herd nicht direktiben Kuhl-oder Gefrieranlagen einbauen.

Deren Stromverbrauch steigt dadurch unnötg.

Wer Energie verantwortlich verbraucht, der schon nicht nur die Haushaltskasse, sondern handelt auch umweltbewusst. Seien Sie damit! Sparen Sie Elektroenergie! Folgendes konnen Sie tun:

- Das richtige Kochgeschirr benutzen.

Töpfe mit flachem und dickem Boden sparen bis zu 1/3 an Strom. Deckel nicht vergessen, sonst ist der Stromverbrauch 4-mal so hoch!

- Kochgeschirr auf die Kochfläche abstommen.

Das Kochgeschirr sollte nie kleiner als die Kochfläche sein.

Kochflächen und Topfböden stets sauber halten.

Verschmutzungen stären die Wärmeübertragung - sind sie erst einmal stark eingebrannt, ist die Reinigung oft nur noch mit umweltbelastenden Mitteln möglich.

- Unnötgiges „Topfgucken" vermeiden.

Auch die Backofentür nicht unnötig oft öffnen.

Rechtzeitig herunterschalten und Restwärme nutzen.

Bei langen Garzeiten 5-10 Minuten vor Ende der Garzeit ausschalten. Sie sparen bis zu 20% an Strom.

- Backofen nur bei größeren Mengeneinsetzen.

Fleisch mit einem Gewicht bis zu 1 kg{lassst sich sparsamer im Topf auf dem Herd garen.

AUSPACKEN

Für den Transport haben wir das Gerät durch die Verpackung gegen Beschädigung gesichert. Nach dem Auspacken entsorgen Sieitte umweltfreundlich die Verpackungsteile.

Alle Verpackungsmaterialien sind umweltverträge, hundertprozentig wieder zu verwerten und wurden mit einem entsprechenden Symbol gekennzeichnet.

Achtung! Die Verpackungsmaterialien (Poly-athylenbeutel, Polystyrolstücke etc.) sind beim Auspacken von Kindern fern zu halten.

AUSSERBETRIEBNAHME

Nach Beendigung der Benutzung des Gerätsarfes nicht zusammen mit dem gewöhnlichen Hausmull entsorgt werden, sondern ist an eine Sammel- und Recyclingstelle fur Elektro- und elektronische Geräte abzugeben.

Darüber werden Sie durch ein Symbol auf dem Gerät, auf der Bedienungsanleitung oder der Verpackung informiert.

Die bei der Herstellung these Geräts eingesetzten Materialien sind ihrer Kennzeichnung entsprechend zur Wiederverwendung geeignet. Dank der Wiederverwendung, der Verwertung von Wertstoffen oder anderer Formen der Verwertung von gebrauchten Geräten leisten Sie einen wesentlichen Beitrag zum Umweltschutz.

Über die zuständige Recyclungstelle für die gebrauchten Geräte werden Sie von ihrer Gemeindeverwaltung informiert.

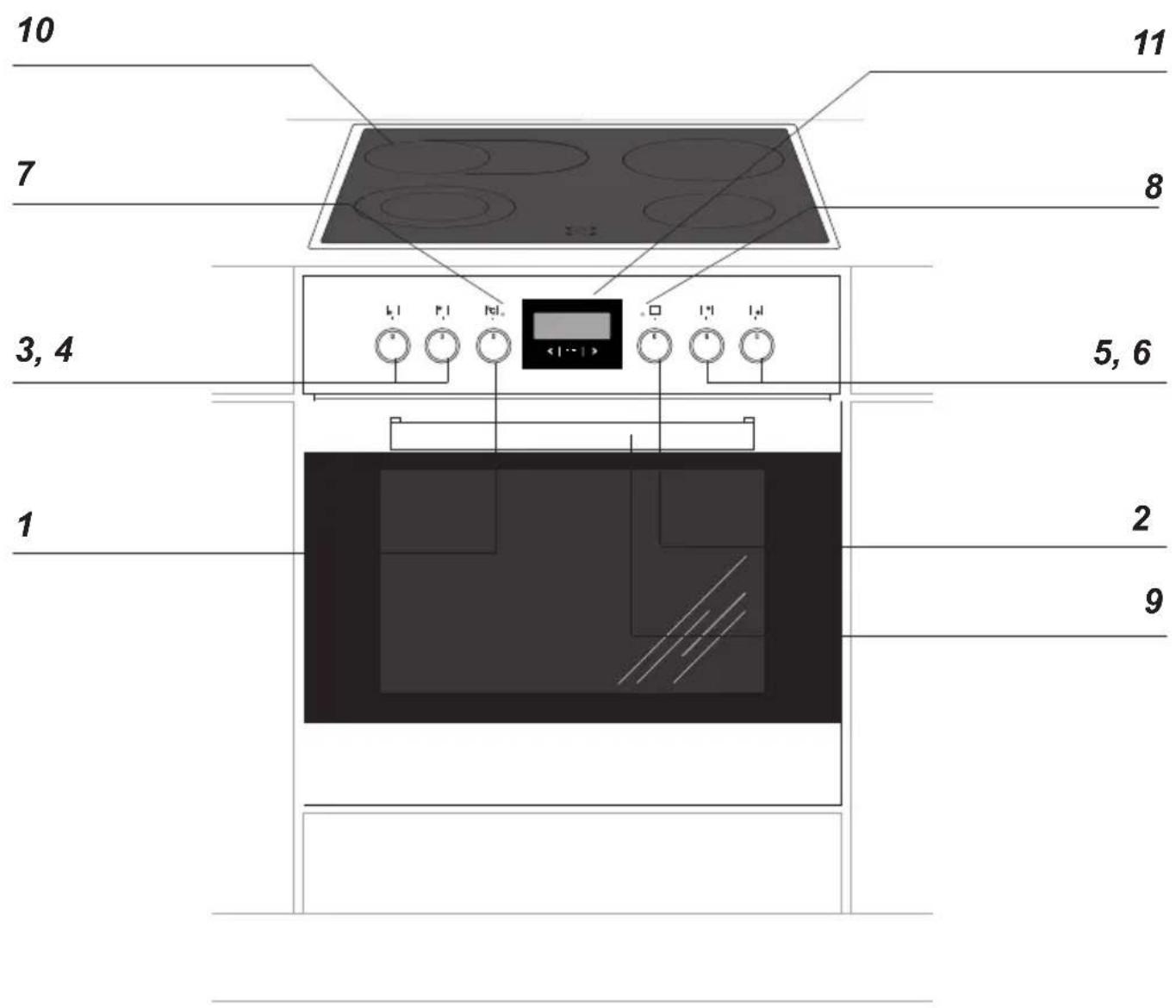

BEDIENELEMENTE

1 Backofen-Temperaturregler
2 Backofen-Funktionsregler
3, 4, 5, 6 Schalter für Kochflächen
7 Kontrolleuchte (Heizunganzeige) L
8 Kontrollleuche (Betriebsanzige) R
9 Turgriff
10 Glaskeramik-Kochfeld
11 Zeit schalttuhr

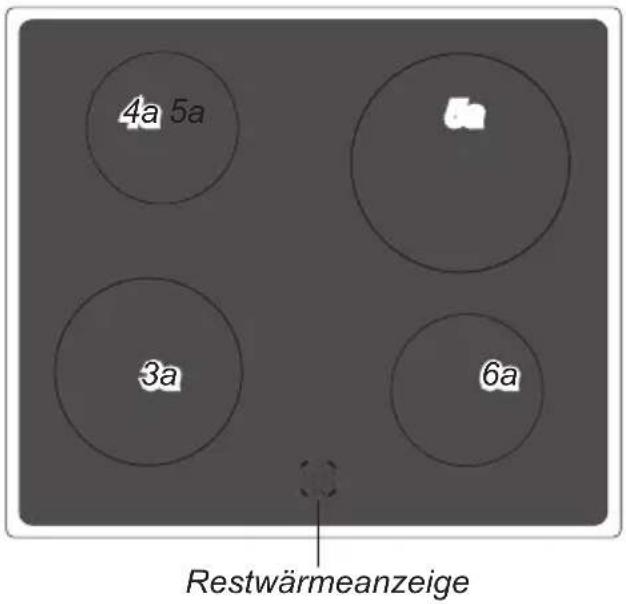

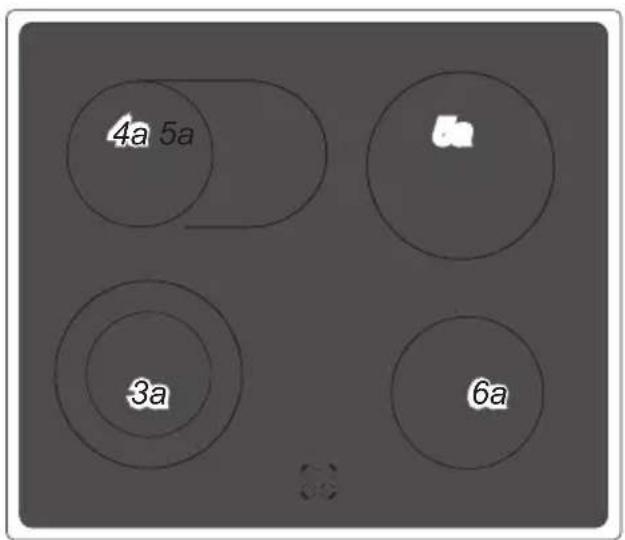

Glaskeramik-Kochfeld

3a 18cm
4a 014,5 cm
5a 21 cm
6a 014,5 cm

3a 0 18/0 12 cm
4a 0 14 x 25 cm
5a 018cm
6a 014,5 cm

Ausstattung des Herdes - Zusammenstellung:

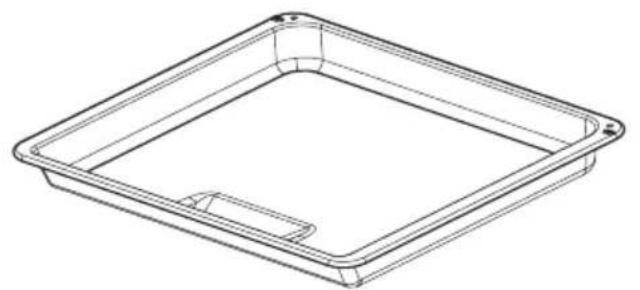

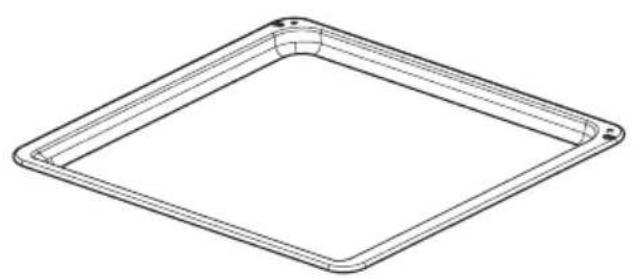

Backblech*

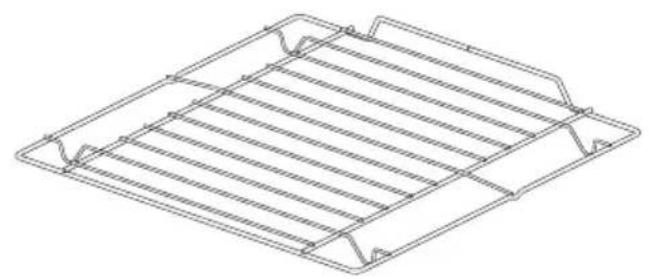

Grillrost (Gitterrost)

Bratblech*

*vorhanden nur bei einigen Modellen

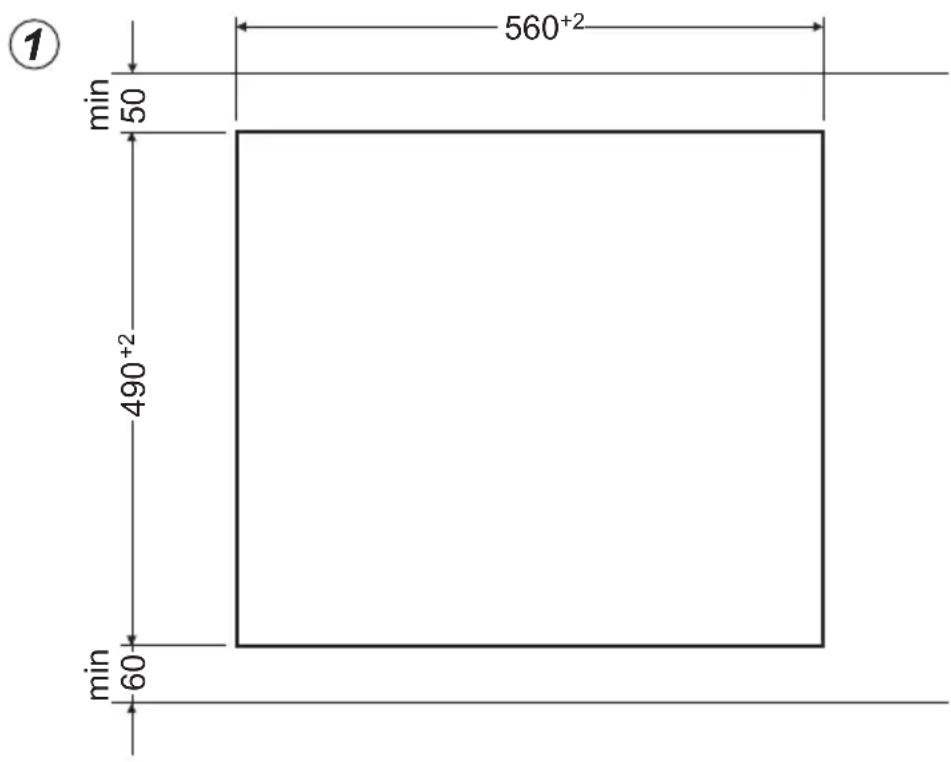

Vorbereitung der Arbeitsplatte der Kuchenmöbel für den Einbau des Kochfelds

• Der Kichenraum sollte trocken und luftig sein und eine gute Belüftung haben; die Aufstellung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen. Der Herd entspricht der Wärmeschutzklasse Y, d.h. erarf nur auf einer Seite keinheren Kuchenmöbeln oder Wänden eingebaut werden.
• Die Arbeitsplatte des Mobels muss zwischen 28 und 40mm dick und mindestens 600 mm tief sein. Sie muss flach sein und waagerecht liegen. Die Arbeitsplatte ist an der Wand gegen überlaufende Flüssigkeiten und Feuchte abzudichten.
• Der Abstand zwischen der Ausschnittkante und der Kante der Arbeitsplatte sollen vorne mind. 60~mm und halten mind. 50~mm betragen.
• Die Einbaumöbel mussen auf der Oberfläche furniert und die zum Verkleben eingesetzten Klebstoffe gegen die Temperatur von 100^ beständig sein. Bei Nichterfüllung dieser Anforderung kann es zur Verformung der Oberfläche und zum Ablösen des Furniers kommt.
• Die Ausschnittkanten sollen mit einem gegen Aufquellen der Feuchtigkeit beständigen Mittel geschützt sein.

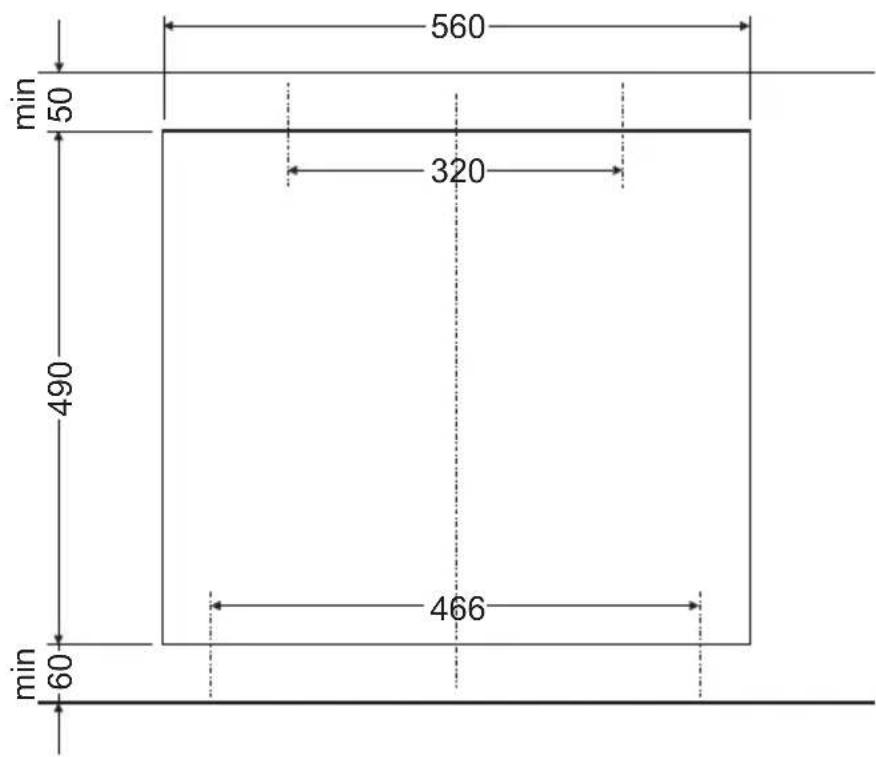

• Den Ausschnitt in der Arbeitsplatte nach Maßen gemäß Zeichnung 1VBoreiten.

Montage der Schaumstoff-Dichtung *

Der Einbau des Geräts ohne Schaumstoff-Dichtung ist verboten.

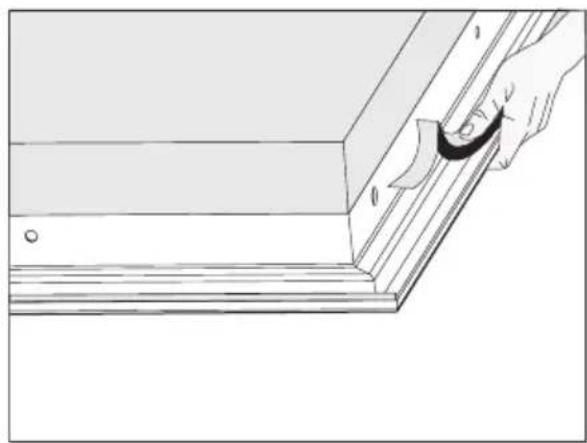

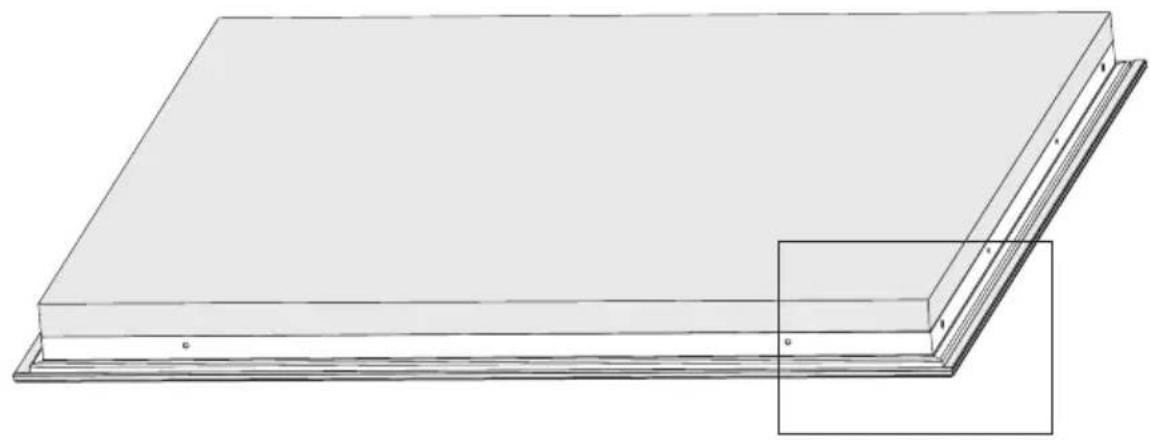

Die Dichtung ist am Gerät folgenderweise anzubringen.

Vor Einbau des Geräts in der Kuchenarbeitsplatte ist die mit dem Gerät mitgelieferte Schaumstoff-Dichtung an der Unterseite des Rahmens der.

Küchenarbeitsplatte anzubringen:

• Die Schutzfolie von der Dichtung entfern,
• Die Dichtung anschließend an der Unterseite des Rahmens anklebeni (Abb.)

• bei einigen Modellen ist die Dichtung an der Platte angeklebt

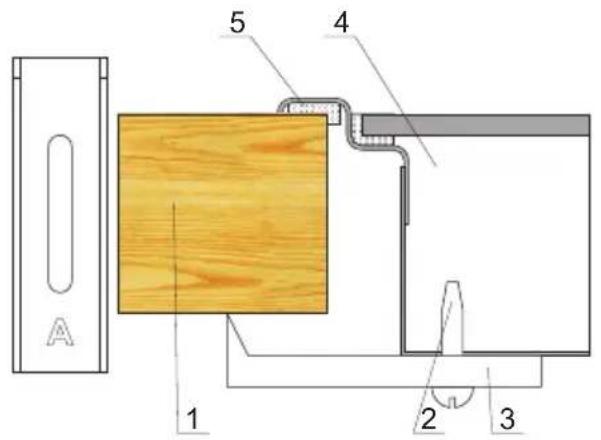

Montage des Kochfeldes in der Arbeitsplatte der Kuchenmöbel

• Für die Befestigung einer 38 mm dicken Arbeitsplatte sind 4 Halteklammern "A" einzusetzen. Die Montage ist der Abb. 2 und Abb. 3 zu entnahmen. Für die Befestigung einer 28 mm dicken Arbeitsplatte sind kein den Halteklammern "A" zusätzlich 4 Holzstücke mit Maßen von 15x15x50 mm einzusetzen. Die Montage ist der Abb. 4 und Abb. 5 zu entnahmen.
  Die Kochfelddichtung auf ihre Universehrheit und ihren genauen Sitz am Kochfeld überprüfen.
  Die Halteklammern von der Unterseite der Arbeitsplatte leicht anschrauben.
• Die Arbeitsplatte sauber machen, das Kochfeld in die Öffnung einsetzen und bis zur Arbeitsplatte andrücken.
  Die Halteklammern vertical zum Kochfeldrand einstellen und bis zum Anschlag anschrauben. 5 4

②

1 - Arbeitsplatte
2 - Schraube
3 - Halteklammer
4 - Kochfeld
5 - Kochfelddichtung

(3)

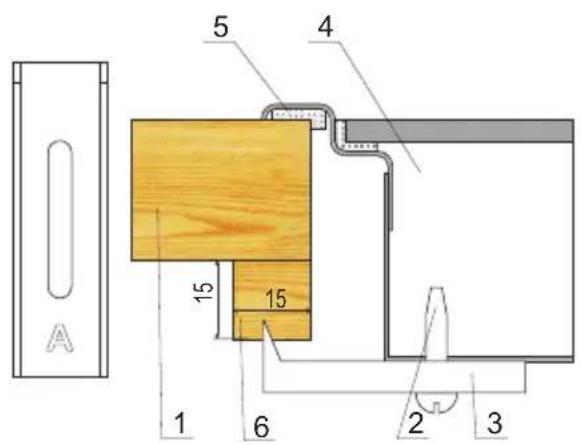

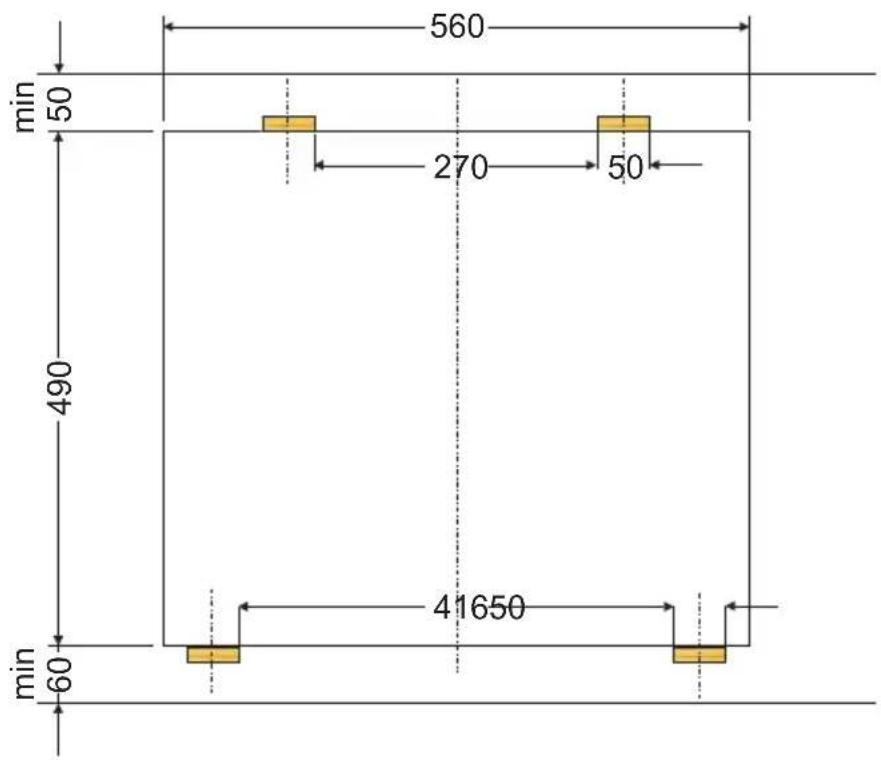

Einbau des Kochfeldes in der Arbeitsplatte der Kuchenmöbel

(4)

1 - Arbeitsplatte
2 - Schraube
3 - Halteklammer
4 - Kochfeld
5 - Kochfelddichtung
6 - Holzstück

(5)

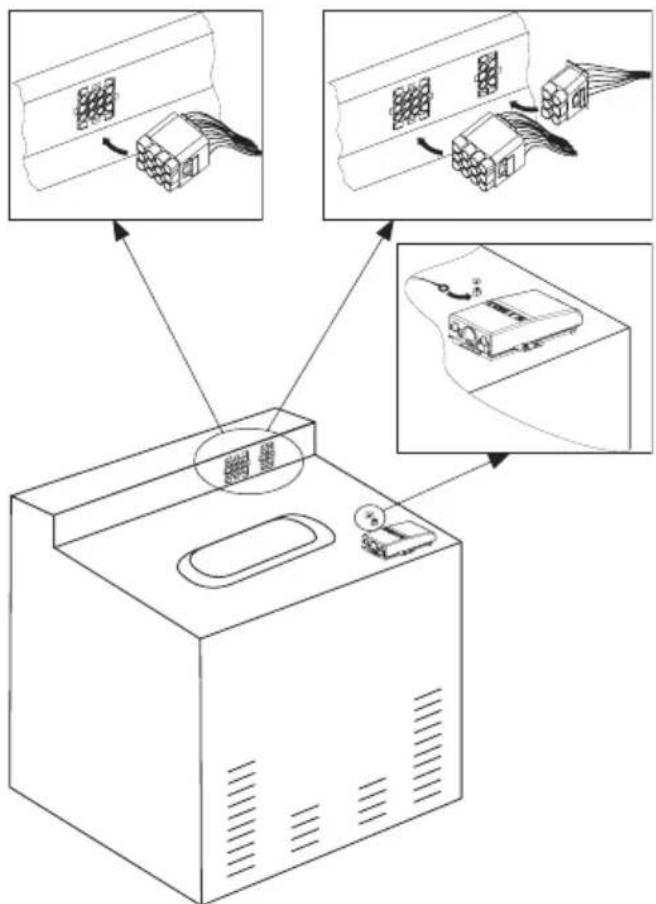

Einbau des Backofens:

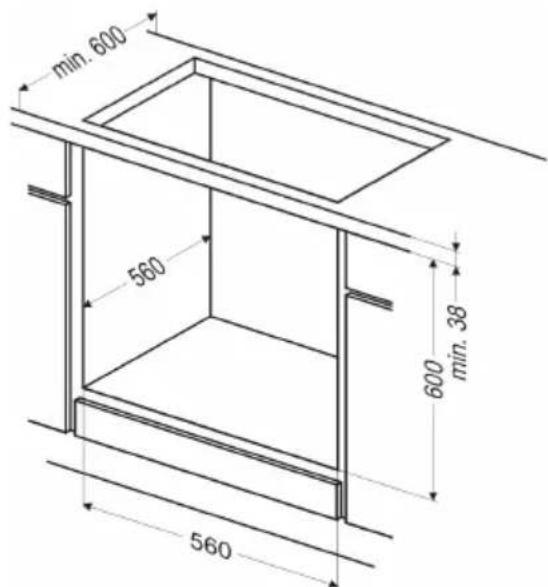

• Öffnung im Umbauschrank für den Einbau des Backofens nach den auf der Maßskizze angegebenen AbmessungenVBereiten (Abb.A),
• bei abgeschalteter Stromversorgung den Backofen an das Stromnetz anschließen,
• den Backofen ein Stück welt in den vorher angefertigten Umbauschrank schiben und an das Kochfeld anschließen. Abb. B),
• unbedingt die Nullungsleitung des Kochfelds (gelb-grün) an die in der Höhe der Anschlussdose platzierte Nullklemme des Backofens (Bezeichnung ) anschließen,

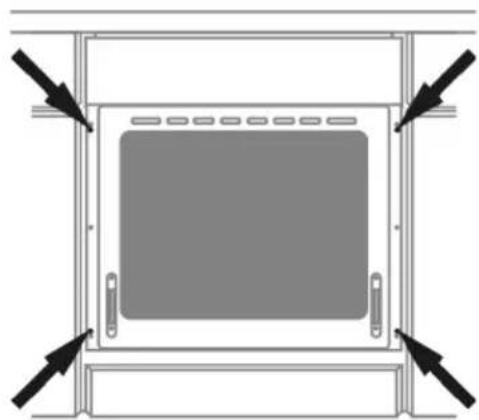

• den Backofen vollständig in den Umbauschrank schieben und mit vier Schrauben an den auf der Skizze dargestellen Stellen in dieser Position sichern. (Abb.C).

Abb. B

Abb. A

Abb. C

Achtung!

Der Einbau muss bei abgeschalteter Stromversorgung durchgefuhrt werden.

Elektrischer Anschluss

Achtung!

Der Anschluss an das Stromnetz dar. nur durch eine autorisierte Elektrofachkraft erfolgen, die beim ortlichen Energieversorgungsunternehmen zugelassen ist. Nicht autorisierte Personen dürfen keine willkürlichen Veränderungen oder Änderungen an der Elektroinstallation vornehmen.

Hinweise für die Elektrofachkraft

Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 3N~50Hz) ausgelegt. Die Nennspannung der Heizelemente beträgt 230 V. Die Anpassung des Gerätes für den Einphasenstrom (230 V) ist durch entsprechende Überbrückung auf der Anschlussleiste gemäß dem nachfolgenden Schaltplan möglich. Als Netzanschlussleitung ist ein entsprechend ausgelegter Leitungstyp unter Berücksichtigung der An Schlussart und Nennleistung des Herdes zu wahren.

Die Anschlussleitung ist in der Entlastungs-einrichtung zu befestigen.

Achtung!

Es ist zu beachten, dass der Schutzleiter an die Klemme der mit gekennzeichnen Anschlussleiste angeschlossen werden muss. Die Elektroinstallation des Herdes solle mit einem Notschalter ausgestattet sein, der im Notfall das ganze Gerät vom Netz abschaltet. Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm betragen.

Vor Anschluss des Herdes an das Stromnetz sind die Informationen auf Typenschild und Schaltplan durchzulesen.

Anschlussdose offen: Zum Entriegeln Schraubendreher ansetzen (1) und geringfugig nach unter bewegen (2).

Anschluss-Schaltplan

Schema möglicher Anschlüsse Achtung! Spannung der Heizelemente 230V. Achtung! Im Falle{jedes der Anschlüsse ist der Schutzleiter vom Netz mit der Klemme PE verbunden werden.		Empfohlene Art der Anschluss-leitung
1.	Bei 230V Netz Einphasenanschluss mit Be-trieb snull. Brücken verbinden die Klemmen 1-2-3 sowie Klemmen 4-5 Schutzleiter auf ±	1/N~	H05VV-F3G4
2.	Bei 400/230 Netz Zweiphasenanschluss mit Be trieb snull. Brücken verbinden Klemmen 2-3 so wie 4-5. Schutzleiter auf ±	2/N~	H05VV-F4G4
3.	Bei 400/230V Netz Dreiphasenanschluss mit Be trieb snull. Brücken verbinden 4-5. Phasen re ihren fol ge nach 1-2-3. Null auf 4-5, Schutzleiterauf ±	3/N~	H05VV-F5G1,5
L1=R L2=S L3=T N=neutrale Leitung PE=Schutzleiter

Vor dem ersten Einsatz des Backofens

• Vorhandene Verpackungsteile entfernen, den Backofen-Innenraum von Konservierungsmitteln reinigen,
  Ausstattungselemente des Backofens herausnehmer und mit warmem Wasser und etwas Spülmittel reinigen,
• Raumlüftung einschalten oder ein Fenster öffnen,
• Den Regler leicht drucken und nach rechts aufoder dren (siehe Kapitel: Funktionswise des Programmierers und die Backofen-Steuerung),
• Backoffen (bei 250^ circa30 Minutes lang) aufheizen, Verschmutzungen entfernen und genau reinigen.

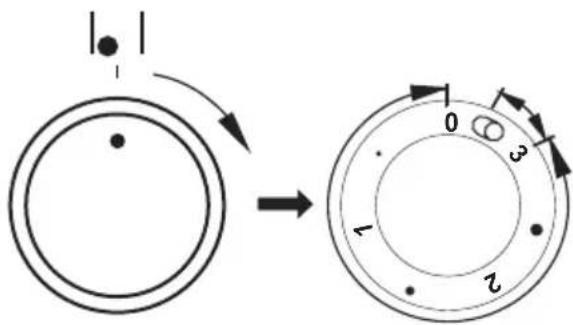

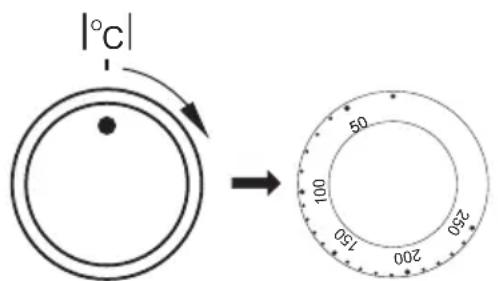

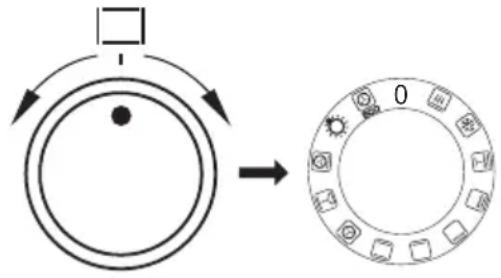

Die Regler sind im Bedienfeld „versenk". Um die gewünschte Funktion zu wahren:

1. den Reglerleitung eindrücken und loslassen,
2. auf die gewünschte Funktion drehen. Die Kennzeichnung des Reglers an dessen Rand entspricht den jeweiligen nacheinander folgenden Funktionen des Backofens.

Wichtig!

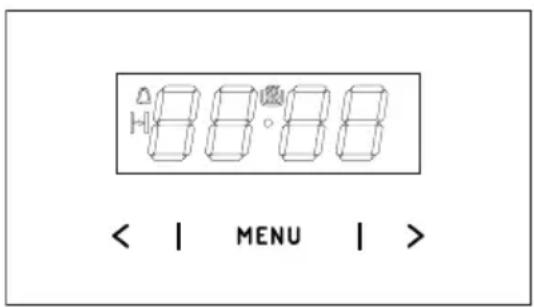

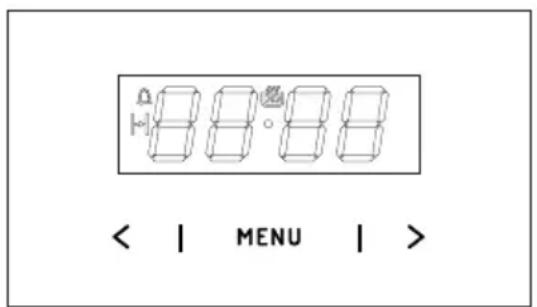

Bei Backöfen mit Zeitschaltuhr Ts erscheint nach dem Netzanschluss in der Zeit-Anzeige die Uhrzeit „0.00".

Aktuelle Uhrzeit auf der Zeitschalt- uhr einstellen. Ohne die Einstellung der aktuellen Uhrzeit laßt sich der Backofen nicht betreiben.

Wichtig!

Der elektronische Programmschalter Ts ist mit Sensoren ausgestattet, die durch Berühren der gekennzeichnen Oberfläche mit den Fingern bedient werden.

Jede Umsteuerung eines Sensors wird durch ein akustisches Signal bestätigt.

Die Oberfläche der Sensoren muss sauber gehalten werden.

Wichtig!

Backofen-Innenraum nur mit warmem Wasser und etwas Spülmittel reinigen.

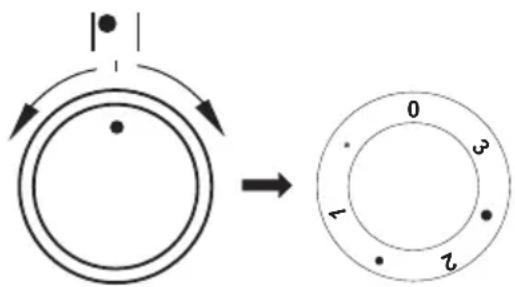

Schalter für Kochflächen

Das richtige Koch- und Backgeschirr

Die Bodengröse und -form des richtigen Kochgeschirrs sollen der Fläche der jeweiligen Koch fläche möglichst genau angepasst sein. Für Bratpfannen und ähnliches Geschirr kann die eigens vergroßerte Kochfläche mit den Maßen 140x250 verwendet werden. Geschirr mit konvex oder konkav geformtem Boden darf nicht verwendet werden. Es ist zu beachten, dass zum Kochgeschirr immer passende Deckel verwendet werden. Es empfeht sich, Kochgeschirr mit dickem Boden und einer schwachen Innewölbung zu verwenden.

Verschmutzte Kochstellen- und Geschirroberflächen verhindern eine vollständige Wärmeausnutzung.

Die richtige Heizleistung

Die Kochflächen verfügen über eine differenzierte Heizleistung. Die Heizleistunglässt sich stufenweise regulieren, indem man den Schalter nach rechts oder links dreht.

Die Kennzeignungen auf der Außenseite des Reglers entsprechen den einzelnen Positionen der Heizleistung der jeweiligen Kochflächen.

Beispiele für Reglereinstellungen

0 Aus
MIN. Warmhalten
1 Dunsten von Gemüsen, Schonendes Kochen
Kochen von Suppen, mehreren Speisen
2 Schwaches Braten
Anbraten von Fleisch, Fisch
3 MAX. Schnelles Erwärmen, Schnellkochen, Braten

Vergroßerte Kochfläche einschalten

Wichtig!

Das Einschalten der Kochfläche darf nur durch das Drehen des Reglers im Uhrzeigersinn erfolgen. Das Einschalten in der Gegenrichtung kann den Regler beschädigen.

Bei einer Schalterstellung von 0 1 2 3 ist die innere Kochfläche in Betrieb und die Wärmemenge für das Kochgeschirr ist leicht regulierbar. Kurzes Drehen des Schalters auf die Position - schaltet die äußere Kochfläche ein. Ab jetzt lassst sich die Wärmemenge von beiden Kochflächen leicht regulieren, Denn der innere Schalter wird beide Kochflächen erst nach Rückstellung des Reglers auf die 0-Position abschalten.

Restwärmeanzeige

Wenn die Temperatur einer Kochfläche 50^ übersteigt, wird dies durch das Leuchten eines entsprechenden Restwärmeanzeigefeldes signalisiert.

Das Leuchten der Restwärmeanzeige warnt den Bediener vor einem zufälligen Berührend der bereits Kochfläche.

Nach Ausschalten der Heizleistung kann für 5-10 Minuten die angefallene Restwärme noch für verschiedene Zwecke genutzt werden, z.B. zum Aufwärmen oder Warmhalten von Speisen, ohne dass die Heizleistung eingeschaltet werden muss.

Restwärmeanzeige

Elektronische schaltuhr*

MENU - Sensor für die Wahl der Betriebsart

• Sensor Plus
• Sensor Minus
• Symbol für die Betriebsbereitschaft
• Symbol für den Timer
• Symbol für die Betriebsdauer

Einstellen der aktuellen Uhrzeit

Nach Anschluss an den Netzstrom oder bei erneutem Einsatzen nach einem Spannungsausfall werden im Display die Ziffern 0.00 blinkend angezeigt.

• Den Sensor MENU (oder gleichzeitig die Sensoren < / > ) drücken und gedrückt halten, bis im Display das Symbol Aerscheint und der Punkt unter dem Symbol blinkt,
• Innerhalb von 7 s mit den Sensoren < /> die aktuelle Uhrzeit einstellen.

Nach Ablauf von etwa 7 s nach Einstellung der Uhrzeit sind die neuen Angaben gespeichert und der Punkt unter dem Symbol hört auf zu blinken.

Die Uhrzeit kann später korrigiert werden, indem die Sensoren < / > 具有良好 gedruckt werden. Wahrend der Punkt unter dem Symbol blinkt, kann die aktuelle Uhrzeit berichtigt werden.

Hinweis!

Der Backofen kann erst eingeschaltet werden, wenn im Display das Symbol entscheid.

*vorhanden nur bei einigen Modellen

Timer

Der Timer kann jederzeit aktiviert werden, ungeachtet des Betriebszustands der anderen Funktionen des Programmierers. Der Timer hat eine Messzeit von 1 Minute bis 23 Stunden und 59 Minuten.

Einstellen des Timers:

• Wenn der Sensor MENU gedrück wird, blinkt in der Anzeige das Symbol
• Zeit kann mit den Sensoren < / > die Messzeit des Timers eingestellt werden. Das Display zeigt die eingestellte Zeit des Timers und die aktive Funktion. Nach Ablauf der eingestillten Zeit erklingt ein Signatlon und das Symbol blinkt.
• Um den Signaton ausschalten, halten Sie den Sensor MENU gedrück oder halten Sie gleichzeitig die Sensoren < / > gedrückt, bis das Symbol erlischt und das Display die aktuelle Uhrzeit anziegt.

Hinweis!

Wird der Signaton nicht manuell ausgeschelt, erlischt es automatisch nach Ablauf von ca. 7 Minuten.

Betriebsdauer

Wenn sich der Backofen um eine bestimmte Uhrzeit ausschalten soll, müssen folgende Einstellungen vorgenommen werden:

• Um die Funktion der Betriebsdauer einzuschalten, stellen Sie den Funktionswahlschalter des Backofens auf die gewünschte Funktion und den Temperaturwahlschalter auf die entsprechende Temperatur.
• Halten Sie den Sensor menu gedrückt, bis im Display kurz dur erscheint und das Symbol zu blinken beginnnt.
• Stellen Sie dann mit den Sensoren < / > die gewünschte Betriebsdauer in einem Zeitrahmen von 1 Minute bis 10 Stunden ein.

Die eingestellte Zeit wird innerhalb von etwa 7 s gespeichert, daraufhin erscheint im Display wieder die aktuelle Uhrzeit, während das Symbol eingeschaltet bleibt.

Nach Ablauf der angegebenen Zeit schaltet sich der Backofen automatisch aus, der Signalton ertont und das Symbol beginnt zu blinken.

Drehen Sie den Funktion-- und Temperaturschalter des Backofens auf Aus.
- Um den Signaton ausschalten, halten Sie den Sensor MENU gedrückt oder halten Sie gleichzeitig die Sensoren < /> gedrückt, bis das Symbol Herlischt und das Display die aktuelle Uhrzeit anziegt.

Löschen der Einstellungen

Sie konnen die Timer- und die

Betriebsdauereinstellung jederzeit loschen.

• Um die Betriebsdauereinstellung zu Löschen, berühren Sie gleichzeitig die Sensoren < /> .

Löschen der Einstellungen des Timers:

• Wahlen Sie mit dem Sensor MENU die Timerfungtion.
• Drücken Sie dann erneut die Sensoren < /> .

Ändern des Signaltons

Der Signalon kann auf folgende Weise geändert werden:

• Drücken Sie gleichzeitig die Sensoren < />.
  Wahlen Sie mit dem Sensor Menu die Funktion ton, im Display blinkt die Anzeige:
  Wahlen Sie mit den Sensoren < / > den gewünschten Signalton:

von 1 bis 3 mit dem Sensor >

von 3 bis 1 mit dem Sensor <

Ändern der Helligkeit des Displays

Die Helligkeit des Displays kann in einem Bereich von 1 bis 9 geändert werden, wobei 1 die dunkelste und 9 die hellste Einstellung ist. Der eingebene Wert wird angewandt., wenn die Uhr nicht aktiv ist (d. h. der Benutzer hat für mindestens 7 Sekunden keinen Sensor berührt).

Die Helligkeit des Displays kann wie folgt geändert werden:

• Drücken Sie gleichzeitig die Sensoren < /> ,
  Wahlen Sie mit dem Sensor Menu die Funktion bri (nach einmaligem Drucken entscheidt die Funktion ton, nach zweimaligem Drucken die Funktion bri).
  Wahlen Sie mit den Sensoren < / > die gewünschte Helligkeit.:

von 1 bis 9 mit dem Sensor >

von 9 bis 1 mit dem Sensor <

Hinweis!

Wenn die Uhr aktiv ist (d. h. der Benutzer hat innerhalb der letzten 7 Sekunden einen Sensor gedrück) hat das Display immer maximale Helligkeit.

Nachtmodus

Von 22.00 bis 6.00 Uhr wird die Helligkeit des Displays automatisch verringert.

Backofen mit Umluft (HeiBluft + Ventilator)

Der Backofen kann mit Unterhitze und Oberhitze, Grillhitze und Heilluftheizing erwartmet werden. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters - die Wahl der gewünschten Funktion erfolgt durchs Drehen des Drehschalters in die entsprechende Position und des Temperaturreglers - die Wahl der gewünschten Backofentemperatur erfolgt durchs Drehen auf den entsprechenden Temperaturwert.

Die Regler sind im Bedienfeld „versenk". Um die gewünschte Funktion zu wahlen:

• den Regler leicht eindrücken und loslassen,
• auf die gewünschte Funktion drehen. Die Kennzeichnung des Reglers an dessen Rand entspricht den jeweiligen nacheinander folgenden Funktionen des Backofens.

Beim Ausschalten des Geräts sind beiden Schalter in die „●" / „0" Position zu drehen.

Achtung!

Unabhängig von der Wahl der Betriebsart schaltet sich die Vorheizfunktion (Ober-, Unter-, Grill- oder Umlufthitze) erst dann ein, wenn die Temperature eingestellt wurde.

0 Nullstellung

Schnelles Aufheizen

Eingeschaltet sind die Heifluft und der Grill. Zum Vorwärmen des Backofens.

Auftauen

Eingeschaltet ist nur der Ventilator, ohne Einsatz von Heizkörpersn.

Umluft-Intensiv-Grillen (RundumGrill)

Durch Einstellen des Reglers in diese Position werden das Geblase und die Grillhitze eingeschaltet. Dies erlaubte eine Beschleunigung des Grillprozesses und eine Verbesserung des Geschmacks der Speise. Der Grillprozess muss bei geschlossener Backofentür erfolgen.

Supergrill

Die Funktion des Supergrills erlaubt das Grillen bei zugleich eingeschalteter Oberhitze. These Funktion erlaubt eine höhere Temperatur im oberen Bereich des Backofens zu erreichen, das Bratstück wird stärker gebräunt; auch große Partionen können so gegrillt werden.

Grill

Das sog. "Oberflächengrillen" wird für keine Portionen von Fleisch wie z.B. Steaks, Schnitzel, Fische wie für Toasts, Würste, belegte Brote und Baguetten (die zu grillende Speise soll maximal 2-3 cm dick sein und beim Braten muss sie umgedreht werden).

Unterhitze

Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des Backofens nur bei eingeschalteter Unterhitze. Anzuwenden z.B. beim Nachbacken von unter (saftige Kuchen, Kuchen mit Obstfällung).

Unter- und Oberhitze

Steht der Regler in dieser Position, kann die Beheziehung des Backofens auf eine herkömmliche Art erfolgen. Diese Funktion ist zum Kuchenbacken, zum Braten von Fleisch und Fisch, zum Backen von Pizza (die Vorheziehung des Backofens sowie der Einsatz von dunklen Backblechen ist erforderlich) sowie zum Backen auf einer Ebene ausgezeichnet geeignet.

HeiBluft

Durch das Drehen des Reglers auf die Funktion „Heilluft" wird der Backofenzwangsweise mit Hilfe eines an derBackofen-Rückwand zentral angebrachten Umluftgeblase beheizt. Im Vergleich zum herkommlichen Backofen erfolgt das Backen bei niedrigeren Temperaturen.

These Beheizungsart erfolgt eine gleichmäßige Wärmeverteilung um das sich im Backofen befindende Backgut herum.

Gebäse sowie Unter- und Oberhitze

Wurde der Regler auf diese Position gedreht, wird die Funktion Kuchenbacken in Betrieb genommen.

Herkömmlicher Backofen mit Gebläse (these Funktion wird zum Backen empfohlen).

HeiBluft und Unterhitze

Durch Drehen des Reglers auf diese Position werden Heißluft und Unterhitze eingeschaltet und die Temperatur im unteren Bereich des Backofens wird erhöht. Die Zuführ einer große Wärmemenge erfolgt von unten. Diese Funktion ist für saftige Kuchen, Pizza gut geeignet.

Unabhängige Backofen-Beuchaltung

Durch das Drehen des Reglers auf diese Stellung wird der Backofen-Innenraum beleucht.

HeiBluft ECO

Mit der Heizfunktion wird eine optimierte Heizart gestartet, um Energie bei der Zubereitung der Speisen zu sparen. In dieser Stelung des Drehreglers ist die Beleuchtung des Backofens ausgeschaltet.

Kontrollleuche

Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, R und L. Die R Kontrollleuche signalisiert den Backofenbetrieb. Erlischt die L Kontrollleuche, so ist die eingestellte Backofentemperatur erreicht. Falls das Kochrezept empfieht, die Speise in den vorgewärmten Backofen zu stellen, sollte dies nicht vom dem ersten Erlöschen der L Kontrollleuche erfolgen. Während des Backens wird die L Kontrollleuche zeitweise sich ein- und ausschalten (Thermostatfung des Backofens). Die R Kontrollleuche kann auch in der Drehschalterstellung „Backofenbezeichnung" leuchten.

Grillen

Beim Grillen wird das Gericht mit tels der InfrarotstrahlenvomerhitztenGrillheizelement zubereitet.

Um den Grill einzuschalten:

• Backofen-Schalter in die Position umdrehen, die mit Sym bo len Grill, gekennzeichnet ist,
• Backofen während 5 Minuten (bei geschlossener Backofentür) durchwärmen,
• Backblechmitderzuzubereitenden Speise in rich ti ger Hohe im Bac ko fen anordnen; beim Gril len am Rost ist ein leeres Backblech fur das ab trop fen de Fett in direkt niedrigerer Hohe (unter demRost)anzuordnen,
• Gegrillt wird bei geschlossener Backofentür.

Bei den Backofenkunft Grillhitze und Intensiv-Grillen die Temperatur 250^ einstellen, und bei Backofenkunft Umluft-Grillen hochstens 190^ einstellen.

Zugängliche Teile konnen bei Be nutzung als Grillgerät heißt werden. Kinder fern halten!

Es wird empfohlen:

• die Dicke der zu grillenden Fle isch portion von 2 - 3 cm nicht zu über schre iten,
  Fleisch- und Fi sch spe isen vor dem Grillen mit ein weniger Öl oder Fett ein zu reiben,
• großere Speiseportionen erst kurz vor dem Grill len, da ge gen keinere direkt danach salzen,
  die gegrillte Speiseportion nach Ablauf der hal ben Grillzeit auf die Rückseite umwenden.

Gebäck

Zum Backen verwenden Sie am besten die mitgelieferten Bleche.
- Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen.
- Bei herkommlicher Erhitzung (Ober- und Unterhitze) sollenne keine hellen und blanken Backformen verwendet werden, da ansonsten der Teig möglicherweise von unter nicht ausreichend gar wird.
- Beim Backen mit Umluft braucht der Backofen nicht vorgeheizt zu werden, bei den anderen Erhitzungsarten ist ein Vorheizen nötig, bevor das Gebäck in den Backofen geschoben werden kann.
- Vor Entnahme des Gebäcks aus dem Backofen sollte mit einem Holzstübchen überprüft werden, ob der Teig richtig durchbacken ist (ist das Holzstübchen frei von Teigspuren, so ist das Gebäck gar).
- Es empfeihlt sich, den Ofen auszustellen und das Gebäck noch ca. 5 min im Ofen durchgaren zu halten.
- Beim Backen mit Umluft sind die Backofentemperaturen grundsätzlich ca. 20-30 Gradniedriger als bei reiner Ober-/Unterhitze.
- Nähere Backhinweise finden Sie in der Tabelle, diese können jedoch abhängig von eigenen Erfahrungen und Gewohnheiten geändert werden.
- Falls die Angaben aus den Kochbuchern stark von den in dieser Bedienungsanleitung enthaltenen Werten abweichen, berücksichtigten Sieitte die Bedienungsanleitung.

Braten von Fleisch

• Im Backofen sollte nur Fleisch mit einem Gewicht von über 1 kg zubereitet werden, Kleinere Portionen empfehlts es sich auf den Gasherdbrennern zu garen.
• Zum Braten empfeihlt sich die Verwendung von feuerfestem Geschirr, das auch hitzebestandige Griffe haben sollen.
• Beim Braten auf dem Gitter- oder Grillrost empfeht es sich ein Blech mit etwas Wasser in dieunte Einschubleisteinzuschieben.
• Mindestens einmal, nach der Hälfte der Garzeit, sollte der Braten gewendet werden; den Braten während der Garzeit ab und zu mit der entstehenden Soße oder mit freiem, gesalzenem Wasser begießen, damit kein kaltes Wasser verwenden.

Heizfunktion HeiBluft ECO

• Mit der Heizfunktion Heißluft ECO wird eine optimierte Heizart gestartet, um Energie bei der Zubereitung der Speisen zu sparen,
  die Backzeit lassst sich durch die Einstellung hohener Temperaturen nicht verkürzen, es wird auch nicht empfohlen, das Vorwärmen des Backofens zuvor einzuschalten,
• man sollen beim Backen weder die Einstellungen der Temperatur zu ändern noch die Backofentür zu öffnen.

Empfohlene Parameter bei der Heizfunktion HeiBluft ECO

Art Gebäck Backofenkationen	Temperatur EinC	schuböne Garzeit[min]
ECO	180 - 200 2 - 3	50 - 70
ECO	180 - 200 2 50	- 70
ECO	190 - 210 2 - 3	45 - 60
ECO	200 - 220 2 90	- 120
ECO	200 - 220 2 90	- 160
ECO	180 - 200 2 80	- 100

BACKEN IM BACKOFEN - PRAKTISCHE HINWEISE

Backofen mit Umluft (Heilfluft + Ventilator)

Art des Backens oder Bratens	Backofen-Funktion	Temperatur Stufe Zeit [Min.]
		°C	(°)
		160 - 200 2 - 3	30 - 50
		160 - 1701)	3 25 - 40
		155 - 1701)	3 25 - 40
		200 - 2301)	2 - 3 15 - 25
		210 - 220 2 45	- 60
		160 - 180 2 - 3	45 - 60
		190 2 - 3 60	- 70
		230 - 250 4 14	- 18
		225 - 250 2 120	- 150
		160 - 180 2 120	- 160
		160 - 230 2 90	- 120
		160 - 190 2 90	- 120
		180 - 190 2 70	- 90
		160 - 180 2 45	- 60
		175 - 190 2 60	- 70
		190 - 210 2 40	- 50
		170 - 190 3 40	- 50

Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkurzen.
1) Den leeren Backofen vorheizen
2) These Zeitangaben gelten fürs Backen in keinen Backformen
Hinweis: Die Angaben in der Tabelle gelten nur der Orientierung und konnen nach eigener Erfahrung und Kochvorlieben berichtigt werden.

Backen

Gericht Zube	hör Stufe Heizfu		funktion Temperatur	(0C)	Backdauer 2)(Min.)
Kleine Kuchen	Gebäckblech 3	160 - 170		1)	25 - 40 2)
	Gebäckblech 3	155 - 170		1)	25 - 40 2)
	Gebäckblech 3	155 - 170		1)	25 - 40 2)
	GebäckblechBratenblech	2 + 42 - Gebäck-blech oderBratenblech4 - Gebäck-blech		155 - 170 1)	25 - 50 2)
Mürbeteig(Streifen)	Gebäckblech 3	150 - 160		1)	30 - 40 2)
	Gebäckblech 3	150 - 170		1)	25 - 35 2)
	Gebäckblech 3	150 - 170		1)	25 - 35 2)
	GebäckblechBratenblech	2 + 42 - Gebäck-blech oderBratenblech4 - Gebäck-blech		160 - 175 1)	25 - 35 2)
Fettfreier Biskuit	Grillrost +schwarz beschnitteteBackformØ 26 cm	3 170 - 180		1)	30 - 45 2)
Apfelkuchen	Grillrost +zwei schwarz beschnittetBackformenØ 20 cm	2Die Formenwurden auf dem Grillrostdiagonal rechtHinterseite lin-ke Vorderseiteplatziert.		180 - 200 1)	50 - 70 2)

1)1) Den leeren Backofen vorheizen, die Funktion der Schnellaufheizung nicht verwenden.
2) Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkürzen.

Grillen

Gericht Zubehör Stufe Heizfunk-		tion	Temperatur (°C)	Zeit (Min.)
Weißbrot-Toasts	Grillrost 4 250		1)	1,5 - 2,5
	Grillrost 4 250		2)	2 - 3
Rindfleisch-Burger	Grillrost + Bratenblech (Zum Auf-fangen von abtropfendem Fett)	4 - Grillrost 3 - Bratenblech	250 1)	1 Seite 10 - 15 2 Seite 8 - 13

1) Den leeren Backofen über 5 Minuten vorheizen, die Funktion der Schnellaufheizung nicht verwenden.
2) Den leeren Backofen über 8 Minuten vorheizen, die Funktion der Schnellaufheizung nicht verwenden.

Braten

Gericht Accessorys Stufe Heizfunk-
Ganzes Händchen	Grillrost + Bratenblech (Zum Auf-fangen von abtropfendem Fett)	2 - Grillrost 1 - Bratenblech		180 - 190 70	- 90
	Grillrost + Bratenblech (Zum Auf-fangen von abtropfendem Fett)	2 - Grillrost 1 - Bratenblech		180 - 190 80	- 100

Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkurzen.

Die Pflege und ständige Reinhaltung des Herdes sowie dessen richtige Wartung haben einen wesentlichen Einfluss auf die Verlängerung der einwandfreiern Funktionstüchigkeit des Gerätes.

Vor der Reinigung Herd ausschalten. Dabei nicht vergessen sicher-zustellen, dass sich alle Schalter in Position „ab" befinden. Lassen Sie den Herd vollständig auskühlen, bevor Sie mit der Reinigung beginnen.

Glaskeramik-Kochfeld

• Das Kochfeld regelmäßig nach jedem Gebrauch reinigen. Es empfieht sich, das Kochfeld nach Möglichkeit im warmen Zustand (nach dem Erlöschen der Restwärmeanzeige) zu reinigen. Eine starke Verschmutzung des Kochfeldes, insbesondere das Einbrennen von überlaufenem Kochgut vermeiden.
  Keine aggressiven Scheuermittel, wie z.B. Scheuerpulver mit Schleifmitteln, Scheuerpastaen, -steine, Bimssteine, Stahlwolle usw. verwenden. Diese konnen die Kochfeld-Oberfläche verkratzen und bleibende Beschädigung verursachen.
• Grobe, fest an das Kochfeld anliegende Verschmutzungen können mit einem speziellen Klingenschaber beseitigt werden, damit muss darauf geachtet werden, dass der Rahmen des Glaskeramik-Kochfeldes nicht beschädigt wird.

Achtung! Die scharfe Schneide ist immer durch die Verschiebung des Halters (Daumendruck) zu sichern. Beim Benutzen vorsichtig vorgehen - Verletzungsgefahr! Von Kindern fernhalten.

• Schonende Reinigungs- und Waschmittel gemäß den Anweisungen verwenden, z.B. Fett lösende Flüssigkeiten oder Emulsionen aller Art. Sind keine dieser Mittel erhältlich, empfeihlt sich eine Lösung aus warmem Wasser mit Zugabe von Spülmitteln oder Spezialreinigungn für Spulen aus Edelstahl.
  Zum Waschen und Reinigen der Kochfeld-Oberfläche ein weiches Tuch mit gutter Saugkraft verwenden. Glaskeramik-Kochfeld nach jeder Reinigung trockenreiben.
• Besonderss darauf auf achten, dass das Kochfeld nicht beschädigt wird und keine tiefen Kratzer und Absplitterungen entstehen, wie sie durch das Herunterfallen von Metaldeckeln oder anderen Gegenständen mit scharfen Rändern verursacht werden.

Backofen

• Den Backofen nach jedem Gebrauch reinigen. Bei der Reinigung die Backofen-Beleuchtung einschalten, um dadurch eine bessere Sight im Arbeitsbereich zubekommen.
• Den Backofen-Innenraum nur mit warmem Wasser und etwas Spülmittel reinigen.

- Steam Clean-Dampfreinigung:

• In eine in die ersten Einschubeleiste von unter gestellte Schüssel 0,25 l Wasser (1 Glas) besteht,

-Backofentur schlieben,
- Backofen-Temperaturregler auf 50^ und Backofen-Multifunktionsregler auf „Unterhitze" drehen
- Backofen-Innenraum ca. 30 Minuten vorheizen,
- Backofentür öffnen, Innenraum mit Tuch oder Schwamm auswischen und dann mit warmem Wasser und Spülmittel reinigen.

• Nach der Reinigung Backofen-Innenraum trockenreiben.

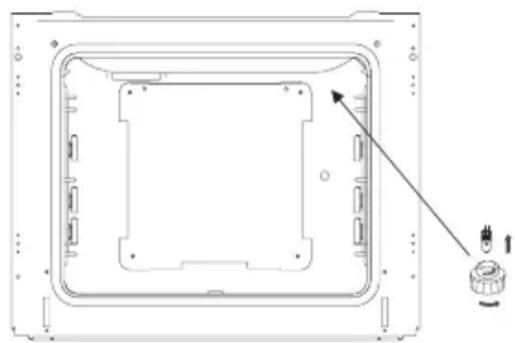

Wechsel der Halogenleuchte im Backofen

Um Stromschlage zu vermeiden, muss man sich vor dem Wechsel der Halogenleuche vergewissern, dass das Gerät abgeschaltet ist.

• Alle Drehschalter in der Schalterblende auf „●" / „0" drehen und die Stromzufuhr abschalten,
  Die Abdeckung der Leuchte abschrauben und waschen sowie anschließend gsorgfältig trocken wischen.
  Die Halogenleuchte mit einem Tuch oder Papier herausnahmen. Bei Bedarf die Leuchte durch eine neue Halogenleuchte G9 ersetzen:

-Spannung 230V

-Leistung 25W

Die Halogenleuchte sorgfältig in die Fassung setzen.
Die Abdeckung der Leuchte wieder einschrauben.

Beleuchtung des Backofens

Achtung! Es ist darauf zu achten, dass die Halogenleuchte nicht direkt durch die Finger berührt wird.

ALLGEMEINE PFLEGEHINWEISE

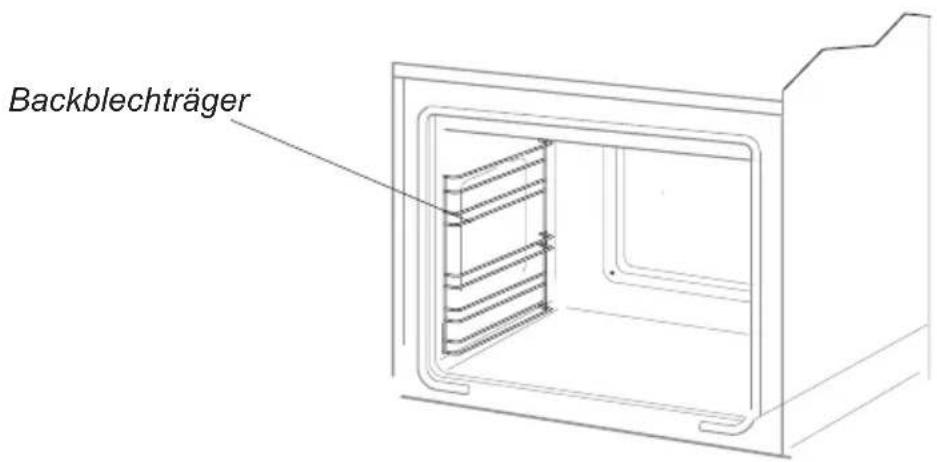

Die Backöfen, die mit dem Buchstaben D gekennzeichnet wurden, wurden mit leicht ausbaubaren Blechträgern ausgerüstet. Um diese zur Reinigung hersausnahmen zu konnen, an der vorderen Halterungziehen, den Blechträger kippen und aus der hinteren Halterung hersausnahmen.

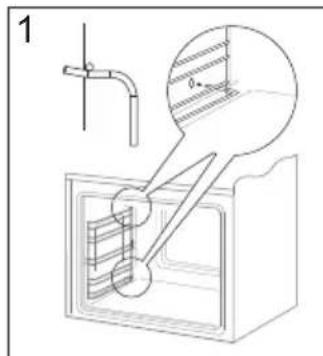

Herausnehmen der Blechträger

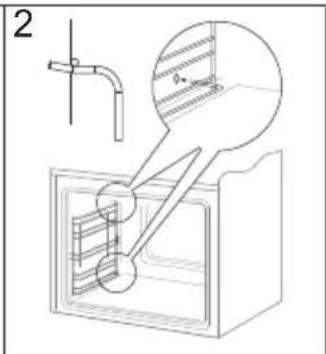

Einsetzen der Blechträger

Die mit den Buchstaben Dp* gekenn-zeichneten Backofen verfügen über nicht rostende Auszüge, die an den Blechträgern befestigt sind. Die Auszüge sindamt Blechträgern herauszunehmen und zu waschen.Vor dem Einlagen der Bleche sind sie hersauszuziehen (wenn der Backofen heiB ist, sind die Führungs-schieren hersausziehen, indem die hintere Kante der Bleche an den Stoßstangen im vorderen Bereich der Auszüge angesetzt wird) und anschließlich mit dem Blech einschieben.

Achtung!

Telescopschienen nicht in der Spulmaschine reinigen

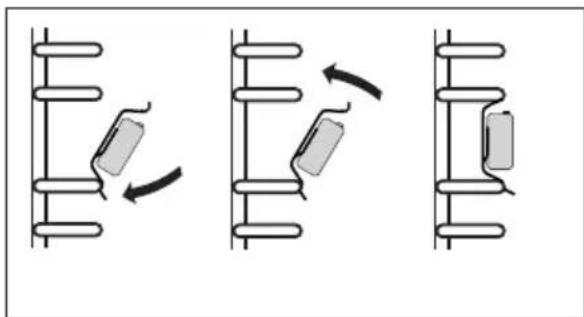

Herausnehmen der Telescopschienen

Einsetzen der Telescopschienen

*vorhanden nur bei einigen Modellen

Backofentür aushängen

Zum Reinigen und für einen besseren Zugang zum Backofen-Innenraum lassst sich die Backofentür aushängen. Backofentür öffnen, die Klappbügel an den Scharnieren an beiden Seiten nach oben drücken (Abb. A). Turlicht zudrücken, anheben und nach vorne Herausziehen. Das Einsetzen der Backofentür erfolgt in umgekehrter Reihenfolge. Beim Einsetzen sicherstellen, dass die Aussparung des Scharniers richtig zu dem Haken des Scharnierhalters passt. Danach sind die beiden Klappbügel unbedingt wieder nach unten zu legen. Ist das nicht der Fall, konnen Scharniere beim Schlieben der Backofentür beschädigt werden.

Klappbügel nach oben drücken

Herausnahme der inneren Scheibe

1. Mit Hilfe eines flachen Schraubendre-hers die obere Turleiste hersausheben, indemn sie fein an den Seiten angehoben wird (Abb.B).
2. Die obere Türleiste herausnahmen. (Abb.B, C)

ALLGEMEINE PFLEGEHINWEISE

1. Innere Scheibe aus den Befestigungen (im unteren Bereich der Tur)nehmen. Mittlere Scheibe herausnahmen (Zeichnung D).
2. Die Scheibe mit warmem Wasser und einer kleinen Menge Reinigungsmittel abwassen.

Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in umgekehrter Reihenfolge auszuführen. Der glatte Teil der Scheibe muss sich im oberen Teil befinden.

Hinweis! Die obere Leiste sollte nicht gleichzeitig an beiden Seiten der Türe eingedrückt werden. Zur korrekten Montage der oberen Türeleiste sollte zuerst das linke Ende an die Tür gelegt und anschließend das rechte Ende eingedrückt werden, bis es „eintrastet". Anschließend die Leiste an der linken Seite eindrücken, bis sie „eintrastet".

Herausnahme der inneren Scheibe

Technische Kontrollüberprüfungen

Außer der Sauberhaltung des Herdes ist auf folgenden zu achten:

• Funktionsprüfungen für Steuerelemente und Baugruppen des Geräts durchführren. Nach Ablauf der Garantiezeit mindestens alle zwei Jahre eine technische Kontrollüberprüfung des Geräts in einer Kundendienst-Serviceworkstatt durchführten halten.
• Festgestellte Betriebsstörungen beheben.
• Eine regelmäßige Wartung der Bausgruppen gemäß den Wartungsintervallen durchführren.

Achtung!

Samtliche Reparaturen und Regulierungen sind durch eine zuständige Kundendienst-Servicewerkstatt oder einen authorisierten Installatur vorzunehmen.

WENN'S MAL EIN PROBLEM GIBT

In jedem Notfall:

Baugruppen des Gerätes ausschalten
- Stromzufahr des Geräts abschalten
- Reparatur anmelden
- Einigekleine Störungen konnen vom Benutzer gemäß den in der nachfolgenden Tabelle angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst oder an die Kundendienst-Serviceworkstatt wenden, lesen Sieitte die in der Tabelle dargestellt-Probleme durch.

PROBLEM URSACHE MASSNAHMEN
1. Das Gerät Funktioniert nicht.	Stromausfall Sicherungen im Haus prüfen, durchgebrannte Sicherungen ersetzen
2. Auf der Zeit-Anzeige erscheint die Uhrzeit „12.00" / „0.00".	Die Stromzufahr für das Gerät wurde abgeschaltet oder es gab einen kurzzeiten Stromausfall. Aktuelle Uhrzeit einstellen (siehe Bedienung Zeitschalt-ahr)
3. Backofen-Beleuchtung ist ausgefallen	Glühlampe gelockert oder beschädigt Glühlampe zudrehen oder durchgebrannte Backofen-Beleuchtung auswechseln (siehe Kapitel Allgemeine Pflegehinweise)

Nennspannung 230 / 400V 50Hz

Nennleistung max. 10,3 kW

Ausmaße des Geräts (HxBxT) 59,5 x 59,5 x 57,5 cm

Grundinformationen

Das Produkt erfüllt die Anforderungen der Normen EN 60335-1; EN 60335-2-6, die in der Europäischen Union gelten.

Die Angaben auf den Energieeffizienzkennzeichnung für elektrische Backöfen erfolgen nach der Norm EN 60350-1 /IEC 60350-1. Diese Werte werden bei Standardbelastung durch aktive Funktionen: Unterhitze und Oberhitze (konventioneller Modus) und Unterstützung der Behezung mit dem Ventilator ermittelt (soweit diese Funktionen verfügbar sind).

Die Ermittlung der Energieeffizienzklasse erfolgte je nach der verfügbaren Funktion gemäß der nachstehenden Priorität:

Umluft ECO (Heißluftheizung + Ventilator)	ECO
Umluft ECO (Unterhitze + Oberhitze + Grill + Ventilator)	ECO
Konventioneller Modus ECO (Unterhitze + Oberhitze)	ECO

Bei der Ermittlung des Stromverbrauchs sind die Telescop-Führungsschienen auszubauen (soweit diese im Produkt verfügbar sind).

Übereinstimmungserklärung des Herstellers

Hiermit erklart der Hersteller, dass das Gerät grundsätzlich den folgenden EU Richtlinien entspricht:

Niederspannungsrichtlinie 2014/35/EC,
Elektromagnetische Verträglichkeit 2014/30/EC,
ErP Richtlinie 2009/125/EC,

Dem Gerät wurde deshalb das (C) Zeichen zugewiesen und es erhielt die Konformitätserklärung vorgesehen für die Marktaufsichtsbehörde.

Voor de elektronische programmator*
