AGB 115 - Chaudière Ariston Thermo - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Chauffe-eau à gaz à accumulation
Capacité	Non précisé
Alimentation	Gaz
Type de gaz	Non précisé
Mode de chauffage	Accumulation
Installation	Murale ou au sol
Matériau du réservoir	Acier inoxydable
Type de brûleur	Non précisé
Contrôle de température	Manuel
Sécurité	Soupape de sécurité intégrée
Dimensions	Non précisé
Poids	Non précisé
Pression maximale	Non précisé
Raccordement eau	Non précisé
Raccordement gaz	Non précisé
Entretien	Facile, avec notice fournie
Utilisation	Usage domestique

FOIRE AUX QUESTIONS - AGB 115 Ariston Thermo

Comment réinitialiser ma chaudière Ariston Thermo AGB 115 ?

Pour réinitialiser votre chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de commande pendant environ 5 secondes jusqu'à ce que le témoin lumineux clignote.

Que faire si ma chaudière ne démarre pas ?

Vérifiez si l'alimentation électrique est correcte, si le thermostat est réglé à une température supérieure à la température ambiante et si le robinet de gaz est ouvert.

Comment purger les radiateurs liés à ma chaudière Ariston Thermo AGB 115 ?

Utilisez une clé de purge pour ouvrir la vanne de purge située en haut de chaque radiateur. Laissez l'air s'échapper jusqu'à ce que de l'eau commence à s'écouler, puis fermez la vanne.

Pourquoi ma chaudière fait-elle du bruit ?

Des bruits peuvent être causés par de l'air dans le système, une pression d'eau trop basse ou des dépôts de calcaire. Vérifiez la pression de la chaudière et purgez les radiateurs si nécessaire.

Comment vérifier la pression de ma chaudière ?

La pression doit être entre 1 et 1,5 bar. Vérifiez le manomètre sur le panneau de commande. Si la pression est trop basse, vous pouvez la remonter en ajoutant de l'eau via le robinet de remplissage.

Que faire si le voyant d'erreur s'allume ?

Consultez le manuel d'utilisation pour identifier le code d'erreur correspondant. Dans la plupart des cas, une réinitialisation ou un appel à un technicien est nécessaire.

Comment augmenter la température de l'eau chaude ?

Accédez au panneau de commande et ajustez le thermostat d'eau chaude à la température souhaitée, généralement entre 50°C et 60°C.

Quel entretien régulier est nécessaire pour ma chaudière ?

Il est recommandé de faire entretenir votre chaudière par un professionnel au moins une fois par an, et de vérifier régulièrement la pression et l'état des filtres.

Que faire si l'eau chaude est insuffisante ?

Vérifiez si le thermostat est correctement réglé et si le mode de chauffage est activé. Si le problème persiste, contactez un technicien.

Comment savoir si ma chaudière a besoin d'être remplacée ?

Si votre chaudière a plus de 15 ans, nécessite des réparations fréquentes ou si vos factures d'énergie augmentent sans raison, il peut être temps de la remplacer.

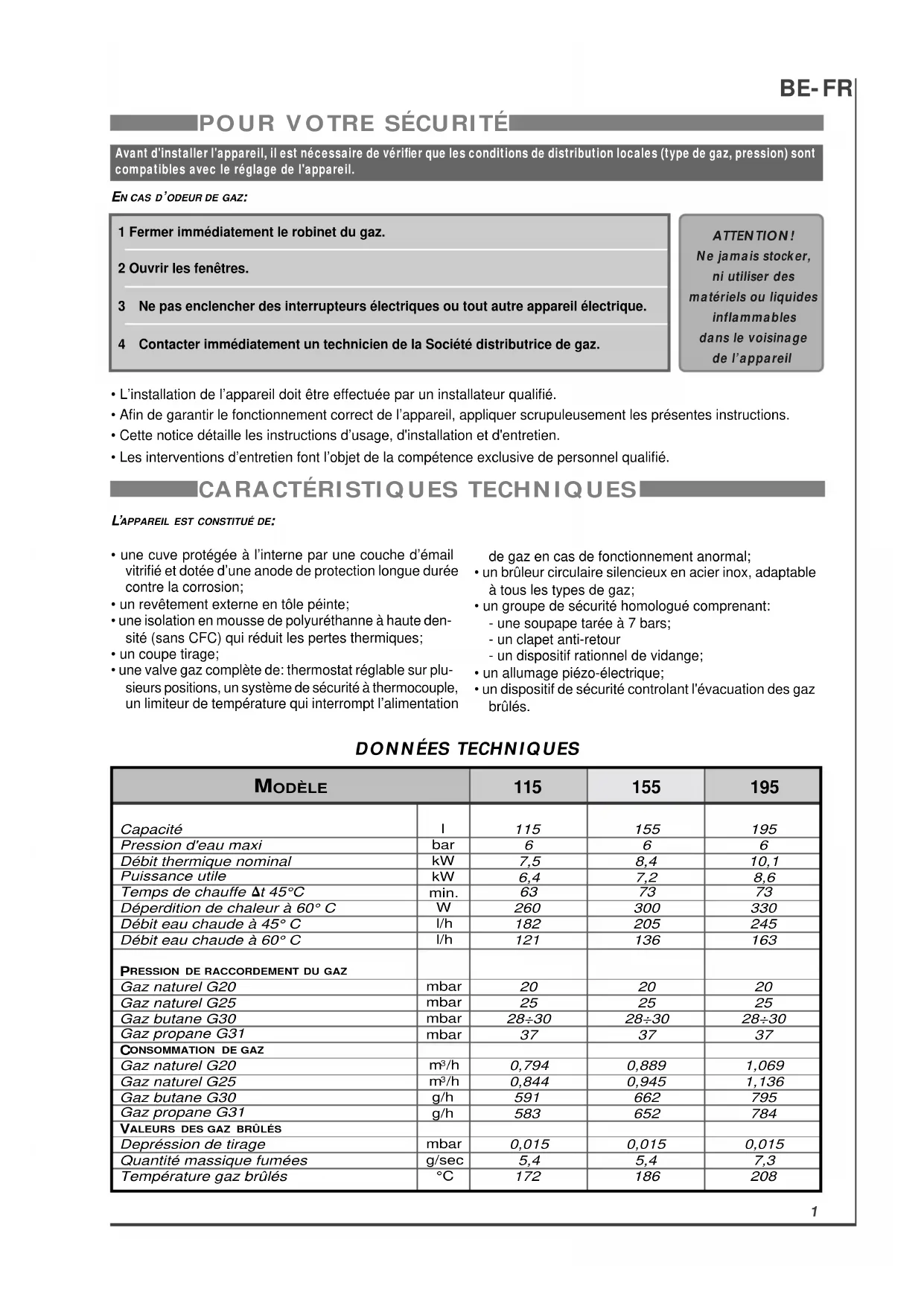

MODE D'EMPLOI AGB 115 Ariston Thermo

Avant d'installer l'appareil, il est nécessaire de vérifier que les conditions de distribution locales (type de gaz, pression) sont compatibles avec le réglage de l'appareil.

EN CAS D'ODEUR DE GAZ:

1 Fermer immédiatement le robinet du gaz.
2 Ouvrir les fenêtres.
3 Ne pas enclencher des interrupteurs électriques ou tout autre appareil électrique.
4 Contacter immediatement un technicien de la Societe distributrice de gaz.

ATTENTION!

Ne jamais stocker, ni utiliser des

matériels ou liquides inflammables

Dans le voisinage de I'appareil

• L'installation de l'appareil doit être effectuee par un installerateur qualifie.
• Afin de garantir le fonctionnement correct de l'appareil, appliquer scrupleusement les prsentes instructions.
• Cette notice détaillie les instructions d'usage, d'installation et d'entretien.
• Les interventions d'entretien font l'objet de la compétence exclusive de personnel qualifié.

ICARACTERISTIQUES TECHNIQUES

L'APPAREIL EST CONSTITUÉ DE:

• une cuve protégée à l'interne par une couche d'email vitrifié et dotée d'une anode de protection longue durée contre la corrosion;
• un revêtement externe en tôle péinte;
• une isolation en mousse de polyurethane à haute densité (sans CFC) qui réduit les pertes thermiques;
• un coupe tirage;
• une valve gaz complète de: thermostat réglable sur plusieurs positions, un système de sécurité à thermocouple, un limiteur de température qui interrupt l'alimentation

de gaz en cas de fonctionnement anormal;

• un brûleur circulaire silencieux en acier inox, adaptable à tous les types de gaz;

• un groupe de sécurité homologué complenant:

• une soupape tarée à 7 bars;

• un clapet anti-retour

• un dispositif rationnel de vidange;

• un allumage piezo-electrique;

• un dispositif de sécurité controntant l'évacuation des gaz brûlés.

DONNÉES TECHNIQUES

MODELE		115	155	195
Capacité	I	115	155	195
Pression d'eau maxi	bar	6	6	6
Débit thermique nominal	kW	7,5	8,4	10,1
Puisance utile	kW	6,4	7,2	8,6
Temps de chauffe Δt 45°C	min.	63	73	73
Déperdition de chaleur à 60°C	W	260	300	330
Débit eau chaude à 45°C	l/h	182	205	245
Débit eau chaude à 60°C	l/h	121	136	163
PRESSION DE RACCORDEMENT DU GAZ
Gaz naturel G20	mbar	20	20	20
Gaz naturel G25	mbar	25	25	25
Gaz butane G30	mbar	28÷30	28÷30	28÷30
Gaz propane G31	mbar	37	37	37
CONSOMMATION DE GAZ
Gaz naturel G20	m³/h	0,794	0,889	1,069
Gaz naturel G25	m³/h	0,844	0,945	1,136
Gaz butane G30	g/h	591	662	795
Gaz propane G31	g/h	583	652	784
VALEURS DES GAZ BRULÉS
Dépréssion de tirage	mbar	0,015	0,015	0,015
Quantité massique fumées	g/sec	5,4	5,4	7,3
Température gaz brûlés	°C	172	186	208

1

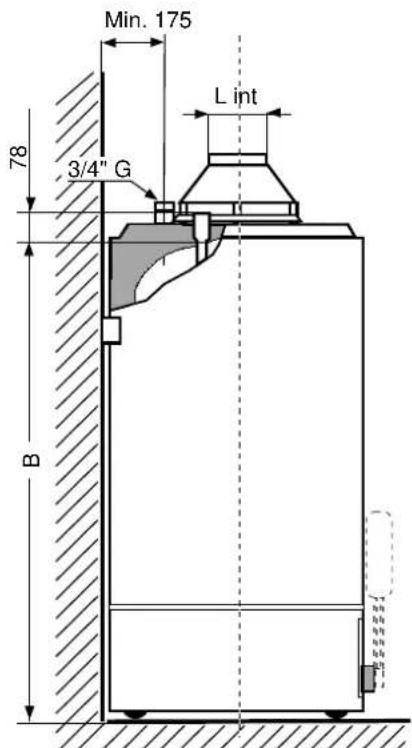

DIMENSIONS D'ENCOM BREMENT

CATÉGORIE 12E+ Type B11 BS	Catégorie I2E+ Pour apparèils prédisposés à fonctionner au gaz naturel G20-G25
	Catégorie I3+ Pour apparèils prédisposés à fonctionner au gaz liquide G30-G31
	NOTE: Pour les apparèils de catégorie I2E+ e I3+ Il est interdit de changer le type de gaz!
MÔTURE	Capacité (litres)	Puisance thermique kW	B	G	L
115	115	7,5	1040	1200	81
155	155	8,4	1290	1450	81
195	195	10,1	1540	1700	100

1 - POSITIONNEMENT

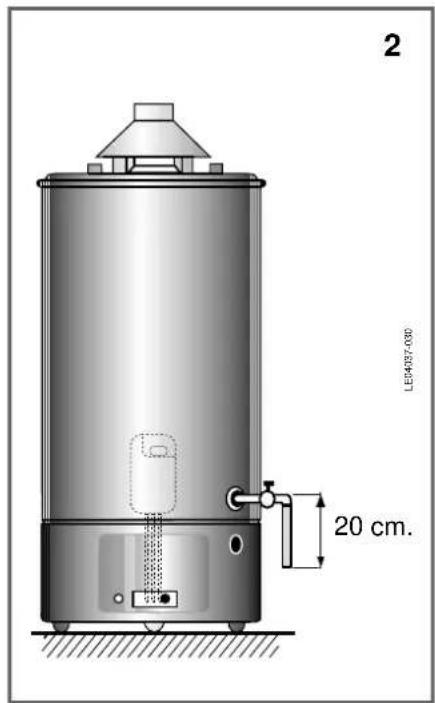

1.1 Positionner l'appareil a cote de la paroi désirée de manière à ce que les deux tuyaux d'entrée et de sortie lui soit parallètes.
1.2 Si l'installation du chauffe-eau est prévue sur l'angle de deux parois, il faut prévoir entre la paroi et l'appareil une distance suffisante à l'installation et au démontage des composants.
1.3 Le dispositif de vidange est situé dans la partie inférieure droite prévue pour l'installation d'un robinet de vidange.
1.4 L'appareil doit obligatoirement etre monte dans un local bien ventilé. L'installation doit etre effectue conformément aux normes en vigueur.

2 - RACCORDEMENT HYDRAULIQUE

2.4 Vérifier que la pression de débit de l'installation de l'eau ne dépasse pas la valeur de 6 bars. Si la pression est supérieure, il faut obligatoirement installer un réducteur de pression, d'excellente qualité, loin de l'appareil.

2.1 Le raccordement au réseau de distribution d'eau doit s'effectuer à l'aide d'un tuyau de 3/4"G. L'entrée de l'eau froide est située à droite, tandis que la sortie est à gauche (en regardant l'appareil de face).
2.2 Un groupe de sécurité doit obligatoirement être installé sur l'arrivée d'eau froide. La soupape est tarée à 7 bar et ne doit enaucun cas être modifiée sous peine de suppression de la garantie.
2.3 Vérifier, en soutirant de l'eau pendant un certain laps de temps, qu'aucun corps étranger comme copeaux metalliques, sable, étoupe ou autre n'obstrue les tuyauteries. Si de tels corps entrent en contact avec le clapet hydraulique de sécurité-non retour, ils peuvent en comprométtre le fonctionnement, voir même en provoquer la rupture.

Dans ce cas, la soupape hydraulique doit nécessairement suinter pendant la phase de chauffage.

L'égouttement doit se vérifier même si en avant de la soupape on a appliqué un robinet d'arrêt à une seule direction.

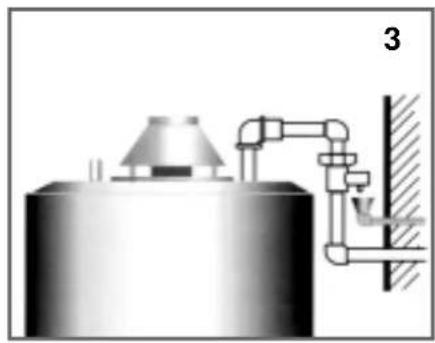

2.5 Eviter que I'ecoulement de la soupape ne tombe sur le chauffe-eau.

Pour ce faire (voir fig. 3), prévoir un entonnoir de recupération (égouttoir) raccordé à la vidange.

2.6.VIDANGE

Proceder à la vidange de l'appareil si ce dernier doit rester inactif dans des lieux non chauffés et avec une température ambiente descendant au-dessous de zéro.

Lors de l'installation, prévoir cette éventhalité et raccorder un robinet de vidange au raccord R (fig. 4).

Pour vider le chauffe-eau il faut:

-é teindre le bruleur et fermer le gaz,
- fermer le robinet du gaz installé en amont de l'appareil,
- ouvr les robinets de soutirage installés en aval du chauffe-eau,
- ouvrir le robinet de vidange raccordé au raccord R.

ATTENTION!

Pendant l'opération de vidange, I'eau peut etre brulante!

Note: on effectue la vidange complet par siphonage. Raccorder un tuyau flexible au robinet de vidange comme inédiquedans la fig.2.

3 - RACCORDEMENTÀ LA RECIRCULATION

3.1. RECIRCULATION

Si I'installation prévoit également le circuit de recirculation de I'eau sanitaire, on peut utiliser le même raccord R utilisé pour la vidange.

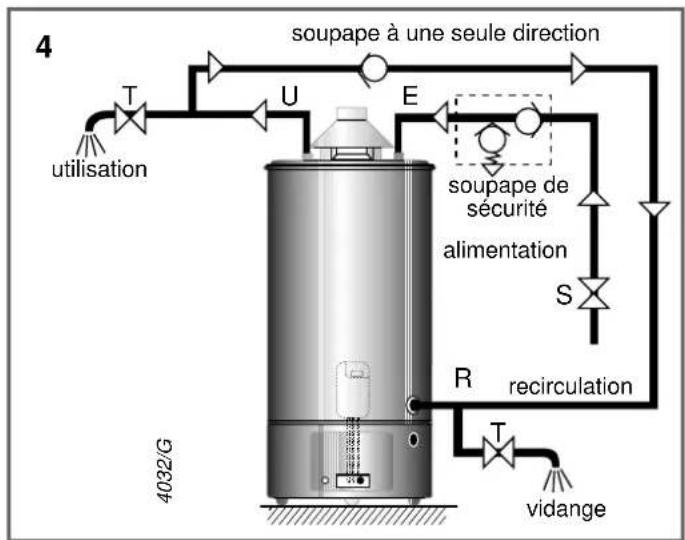

Le schema 4 montre le raccordement qu'il faut effectuer dans ce cas.

4 - RACCORDEMENTÀ LA CHEMINÉE

4.1 Les gaz brûlés doivent obligatoirement être evacuées à l'extérieur par le biais d'un tuyau de diamètre ajustat au diamètre L int (tableau dimensions d'encombrement fig. 1), introduit sur le coupe tirage de l'applereil.
4.2 La cheminée doit avoir un bon tirage.
4.3 Eviter, dans le conduit d'évacuation, de longs segments horizontally, des contrepentes et des étranglements car ceci peut provoquer une mauvaise combustion.
4.4 Si le tuyau d'évacuation traverse des lieux froids, non chauffés, prévoir une isolation thermique afin d'évier la formation de condensation.
4.5 Ne jamais éliminer le coupe tirage, ni le modifier, ni le replacer car il fait partie intégrante de tout le système de combustion du chauffe-eau à gaz.
4.6 L'installation correcte du tuyau d'évacuation fumées est sous l'exclusive responsabilité de l'installateur.
N.B.: L'installation du conduit d'évacuation doit être effectuee en respectant pleinement les normes en vigueur.

ATTENTION!

Pour le fonctionnement correct des apparciels à gaz, le positionnement du coupe tirage doit être parfait.

Il faut absolument éviter tout autre type d'installation (voir les exemples ci dessus).

5 - RACCORDEMENT DU GAZ

5.1 Le raccordement du gaz à l'unité de commande doit être réalisé avec un tuyau de gaz de 1/2 min. Un robinet de raccordement homologué doit être monté en冲动 de l'appareil.

N.B.: Le raccordement doit être réalisé conformément aux normes et réglementations en vigueur.

6 - FONCTIONNEMENT ET RACCORDEMENT DE LA PROTECTION FUMÉES

Les chauffe-eau sont dotés d'un dispositif qui a la fonction de bloquer l'arrivée du gaz au brûleur et donc d'interr compromise le fonctionnement de l'appareil quand le conduit de fumée est partiellement ou totalement obstrué.

Ce dispositif est composé d'un thermostat A (fig. 6) taré à 85^ ± 3 fixé sur le bord du coupe tirage C, raccordé en série sur le circuit du thermocouple.

L'ensemble fait partie du kit coupe tirage fourni avec l'appareil qui doit être installé conformément aux générées instructions.

Le thermostat des fumées A est de type à ré-allumage manuel (fig. 6.1).

Si l'appareil se bloque, il faut le remettre en marche de la façon suivante:

• Attende 10 minutes à partir du moment de l'arrêt; Appuyer à fond sur la touche de rallumage P, sur le thermostat;

• Rallumer le chauffe-eau en suivant les instructions pour l'allumage normal.

Si le défaut se repête, arreter l'appareil et contacter un technicien qualifié en mesure de repérer l'origine du problème.

5

Ne jamais enlever ce dispositif; en cas de mauvais fonctionnement du conduit de fumée, les produits de la combustion et donc également l'oxyde de carbone peuvent refouler dans les lieux en provoquant un grave danger pour les occupants.

Pour ce même motif, en cas de mauvais fonctionnement, le remplacement de ce dispositif doit être effectué avec des pieces de rechange d'origine exclusivement

par du personnel qualifié en mesure également de positionner correctement les divers composants.

HOTTE
6

6.1

N.B. Pour bien installer la hotte des fumées et ses accessoires, il faut se reporter à la notice spécifique livrée avec l'appareil.

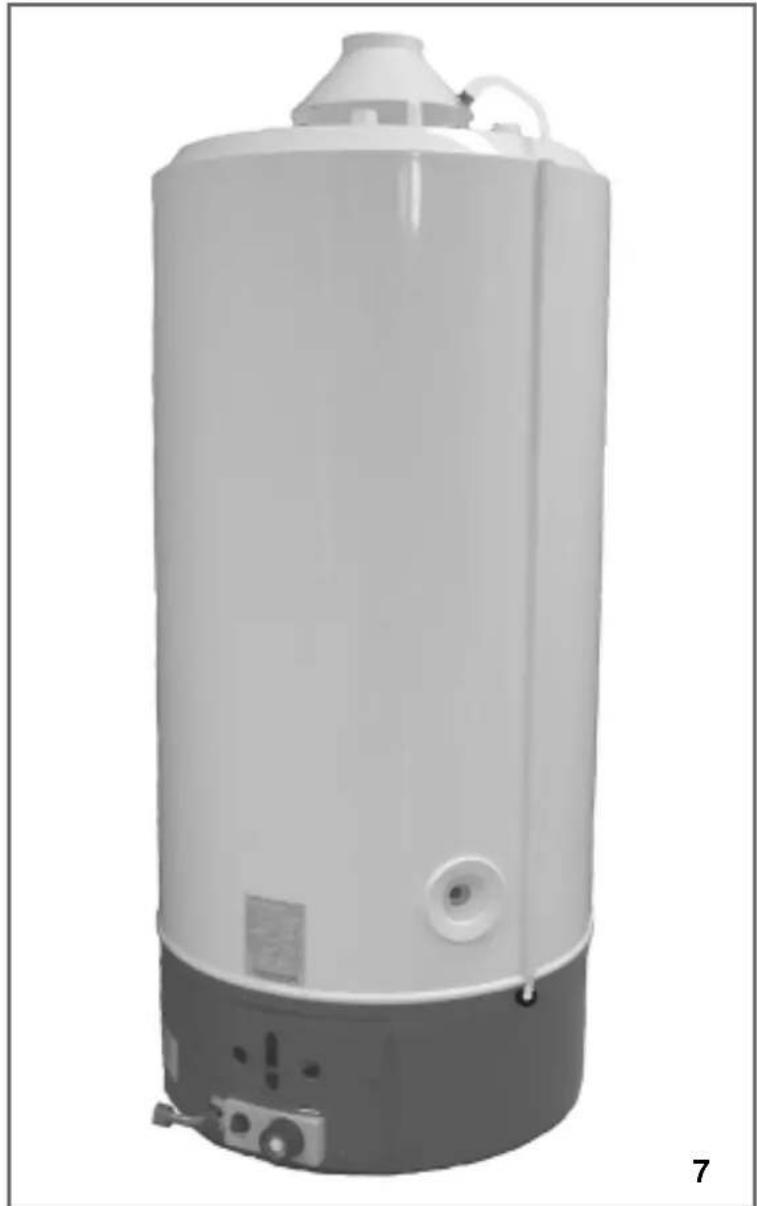

8 - INSTRUCTIONS POUR L'ALLUMAGE ET L'EXTINCTION

ALLUMAGE

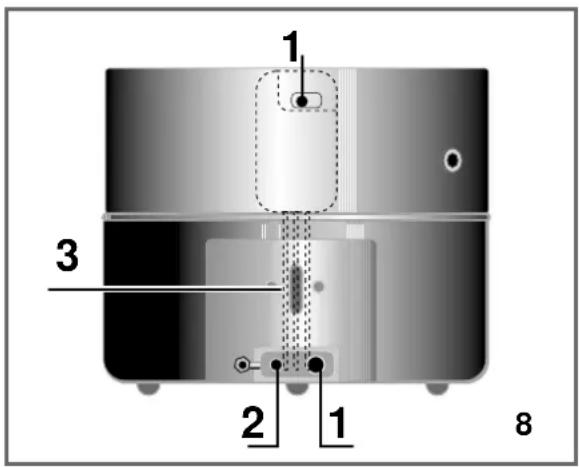

Porter le selector 1 de la position (eteint) à la position (veilleuse).

Pousser à fond le sélecteur 1, après 4 à 5 secondes environ, actionné plusieurs fois l'allumeur piezo-électrique 2 pour allumer la veilleuse (contrôle à travers l'ouverture 3).

1. Selecteur thermostat
2. Allumeur piezoelectrique
3. Regard veilleuse

Un temps d'allumage supérieur à 20 ou 30 secondes est du à la presence eventuelle d'air dans la tubulure gaz.

Après l'allumage de la veilleuse, maintainir le sélecteur dans la position pendant 20 secondes puis tourner le sélecteur 1, en sens inverse des aiguilles d'une montre, de la position d'allumage de la veilleuse au repère qui correspond à la température souhaïée, la plage de réglage allant de 1 à 7.

EXTINCTION

Tournier le sélecteur 1 sur la position ● (étéint). S'assurer que la veilleuse soit éteinte. Àpres l'extinction de la veilleuse, attendre 10 min. avant de réallumer l'appareil.

SECURITIES

Pour en garantir le fonctionnement correct, l'appareil est équipé des securités suivantes:

• Contrôle veilleuse par thermocouple (5 fig.10): interrupt l'arrivée de gaz en cas d'absence de la flamme-veilleuse. Le déclenchement repété et non occasionnel de cette sécurité indique un fonctionnement incorrect de l'appareil qui requiert l'intervention d'un technicien qualifié.

• Thermostat de surchauffe: agit selon les mêmes modalités que le thermocouple si la température de l'eau dépasse 90^ ; dans ce cas l'appareil ne peut être réallumé tant que l'eau chaude ne s'est pas refroidie ou a été evacuée.

Il est toute fois nécessaire de s'adresser à un service technique qualifié pour remédier au dérangement de l'appareil avant de le réallumer.

3 - DIMENSIONS DES ORIFICES DES GICLEURS EXPRIMÉES EN MILLIMÉTRES

	INJECTEUR BRULEUR PRINCIPAL			INJECTEUR VEILLEUSE
MODELES 115 - 155 - 1	195 115	155	195
GAZ NATURELS G20-25	1,85 - 3,00	1,95 - 3,00	2,15 - 3,40	0,37
GAZ BUT/PROP G30-G31	1,62	1,75	1,90	0,24

Sur les injecteurs, les précités valeurs sont exprimées en centième de millimètre.

CONSEILS POUR L'USAGE ET L'ENTRETIEN

(POUR L'INSTALLATEUR ET L'UTILISATEUR)

Afin d'économiser du gaz et d'obtenir un meilleur rendement de l'appareil, on conseille de laisser le thermostat sur la position correspondante au n. 5 de la molette 1 (fig. 9). ATTENTION Le réglage du thermostat doit être au minimum de 60^ C. En outre, à cette température et en présence d'eaux particulièrement dures (eaux avec un excessif pour-degré de calcaire), on réduit les dépôts de calcaire à l'intérieur du chauffe-eau.

• Vérifier que les robinets de l'eau chaude de l'installation soient parfaitement étanches car chaque ecoulement se traduit en consommation de gaz et augmentation de la température de l'eau avec un risque de formation de vapeur.
• Il faut obligatoirement procéder à la vidange de l'appareil si ce dernier doit rester inutilisé pendant de longues périodes dans des lieux sujets au gel.
• Le chauffe-eau est doté d'une anode de magnésium installée dans la cuve. La durée de l'anode est proportionnelle à la température moyenne, à la composition chimique de l'eau et à la quantité de soutirages. Proceder au contrôle de l'anode environ chaque 18-24 mois, en tenant compte qu'elle doit partager une surface assez homogène. Si son diamètre se réduit au-dessous de 10 - 12mm , remplacer par une nouvelle anode originale.

N.B.: L'anode est montée sous le capuchon blanc si-tue sur la partie supérieure de l'appareil.

Entretienannuel

Pour un entretien correct (à effectuer au moins une fois par année), il faut absolument:

• contrôle l'étanchéité du groupe gaz avec évientuel remplacement des joints.
• contrôle visuellement l'etat général de l'appareil et de sa combustion
• contrôle la chambre de combustion et éventuellesment procédé au nettoyage du brûleur, des gicleurs et du thermocouple
• vérifier le début correct du gaz
• vérifier le fonctionnement des systèmes de sécurité eau (limites de température et de pression, soupape hydraulique)
• vérifier le fonctionnement des sécurités gaz (valve gaz, manque de gaz ou flamme, etc...)
• vérifier l'etat du déflecteur fumées
• vérifier les caractéristiques de ventilation des lieux et dévacuation des produits de la combustion
• nettoyer le conduit fumée

Avant d'effectuer cette opération, il faut enlever le groupe gaz et sorting le déflecteur fumées. Àpres cette opération, vérifier l'étanchéité du groupe gaz et son reglage.

N.B.: La cuve interne du chauffe-eau ne doit pas, pendant cette opération, subir des heures qui peuvent endommager son revêtement interne.

Détartrage: on conseille d'effectuer cette opération dans les territoires représentant des eaux de durée élevée et si nécessaire (débit d'eau chaude minimum fourni par l'appareil). On conseille d'utiliser une solution à 10-20% d'acide chlorhydrique et phosphorique et de toutes façon l'emploi de produits spécifique pour le détartrage de cuves en acier galvanisé; on conseille en outre d'observer scrupuleusement les instructions du mode d'emploi de ces produits.

Proceder comme suit:

• déconnecter l'appareil du réseau et le vider par le biais du robinet de vidange (fig. 2);
• replir l'accumulateur avec une solution d'eau et d'acide, conformément aux instructions listées dans le mode d'emploi du produit;
• laisser agir la solution et effectuer, si possible avec une pompe, une recirculation d'eau entre le tuyau de sortie de l'eau chaude et le robinet de vidange;
• vider l'accumulateur et effectuer un lavage prolongé de passivation en faisant circuler de l'eau de réseau.

Attention à la qualité de l'eau!

Afin de garantir la durée maximum à votre apparéil, il faut respecter certaines règles:

EAU CALCAIRE: prévoir un dispositif efficace contre le calcaire à base de cristaux de polyphosphates.

EAU DOUCE: son TH doit être compris entre 12^ et 15^ et son PH doit être supérieur à 7.

ISÉCURITÉ

L'appareil est doté d'un dispositif apte à empêcher que la température de l'eau ne dépasse une valeur maximum prêregle en usine.

Cette sécurité fonctionne de manière à interrompree le flux de gaz, en eteignant totalement l'appareil.

La remise en fonction doit s'effectuer conformément aux instructions listées dans le paragraphe "Allumage", après avoir éliminé les causes qui ont provoqué l'extinction.

ATTENTION Pour éviter les risques de brûture, la température maximum au point de pulsage ne peut pas dépasser les 50^ C.

MASSISTANCE TECHNIQUE

En cas de panne, fonctionnement irregular ou contrôle en général, s'adresser au CENTRE D'ASSISTANCE TECHNIQUE de zone/agree et qualifié pour intervenir sur cet appeareil.

Les évventuels remplacements de pieces devront être effectués uniquement par du personnel qualifié, en utilisant seulement des pieces de rechange d'origine.
