Type d'appareil	Chauffe-eau électrique à accumulation
Capacité	Non précisé
Puissance électrique	Non précisé
Tension d'alimentation	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Matériau du réservoir	Non précisé
Type d'installation	Murale
Protection contre la corrosion	Non précisé
Thermostat réglable	Oui
Type de résistance	Non précisé
Pression maximale	Non précisé
Garantie	Non précisé
Normes	Non précisé
Couleur	Blanc
Marque	Non précisé

FOIRE AUX QUESTIONS - VEN 55 O classic VAILLANT

Quelle est la pression normale de la chaudière VAILLANT VEN 55 O classic ?

La pression normale de la chaudière doit se situer entre 1 et 2 bars.

Que faire si la chaudière affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Si nécessaire, contactez un professionnel.

Comment réinitialiser la chaudière VAILLANT VEN 55 O classic ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de commande.

Pourquoi ma chaudière ne chauffe-t-elle pas l'eau ?

Vérifiez si le thermostat est correctement réglé, si la pression de l'eau est adéquate et si le circuit de chauffage n'est pas obstrué.

Comment purger les radiateurs ?

Utilisez une clé de purge pour ouvrir la vanne de purge sur le radiateur jusqu'à ce que l'eau s'écoule sans bulles d'air.

La chaudière fait-elle beaucoup de bruit, que faire ?

Des bruits inhabituels peuvent indiquer un problème. Vérifiez le niveau d'eau et la pression. Si le bruit persiste, contactez un technicien.

Quel type de combustible utilise la chaudière VAILLANT VEN 55 O classic ?

La chaudière VAILLANT VEN 55 O classic utilise du gaz naturel ou du propane comme combustible.

Comment vérifier si le circuit de chauffage fonctionne correctement ?

Assurez-vous que tous les radiateurs sont chauds et que la chaudière fonctionne sans erreurs. Vérifiez également le thermostat.

À quelle fréquence dois-je entretenir ma chaudière ?

Il est recommandé de faire entretenir votre chaudière au moins une fois par an par un professionnel.

Où puis-je trouver le manuel d'utilisation de la chaudière ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de VAILLANT ou bien auprès de votre revendeur.

MODE D'EMPLOI VEN 55 O classic VAILLANT

Installation and Operating Instructions
Instructions d'utilisation et d'installation
Bedienings- en installatiehandleiding
VEN 5/5

Electric storage water heater
Chauffe-eau électrique à accumulation
Elektrisch warmwatertoestel

VEN5/5Uclassic

VEN 5/5 U exclusive

VEN 5/5 O classic

VEN 5/5 O exclusive

1 General points 6

1.1 Remarques relatives à la documentation . . . 7
1.2 Symboles utilisés 7
1.3 Contenu de la livraison 9
1.4 Garantie usine 11
1.5 Sigle CE 11

2 Consignes / prescriptions de sécurité 13

2.1 Consignes de sécurité 13
2.2 Utilisation conforme aux prescriptions 15
2.3 Regles et normes 17

3 Utilisation 19

3.1 Selecteur de températe 19
3.2 Conseils d'économie d'énergie 19
3.3 Fonctionnement 21
3.4 Maintenance et inspection 21
3.5 Suppression des anomalies 21

4 Installation 23

4.1 Lieud'installation 23
4.2 Dimensions des appareils et de raccordement 23
4.2.1 Appareil sous évier 23
4.2.2 Appareil sur évier 25
4.3 Accrochage de I'appareil 27
4.4 Robinetterie de raccordement de I'eau 27
4.5 Remplissage du ballon 29
4.6 Raccordement electrique 29

5 Mise en service 31

5.1 Mise en service de l'appareil 31
5.2 Fonctionnement 31
5.3 Limitation de la plage de réglage de la température 33
5.4 Mise hors service 33

6 Entretien et réparation 35

6.1 Entretien 35
6.2 Inspection 35
6.3 Suppression des anomalies 35
6.4 Pièces de rechange 35

7 Service après-venture 36

7.1 Service après-vente 36

8 Caracteristiques techniques 38

1Algemeen 7

1.1 Remarques relatives à la documentation

Le chauffe-eau electrique à accumulation à écoulement libre VEN que vous venez d'acheter est un produit de qualité fabriqué par Vaillant. Pour pouvoir tirer profit de tous les avantages de votre apparéil, prenez le temps, avant utilisation, de dire attentivement notamment les chapitres Généralités, Sécurité et Utilisation. Ces chapitres contiennent tout ce qu'il faut savoir sur l' apparéil et vous fourniront des indications sur les différents accessoires Vaillant qui faciliteront encore son utilisation.

Conservez bien les Presents instructions et n'oubliez pas de les remetre à un eventuel nouveau propriétaire.

Nous ne saurions etre responsables des dommages decouant du non-respect des presents instructions.

Attention!

Les chapitres Installation, Inspection et Entretien des prsentes instructions sont uniquement destinés aux installateurs agreés!

1.2 Symboles utilisés

Lors de l'utilisation et de l'installation de l'appareil, respectez les consignes de sécurité figurant dans les presents instructions d'installation. Les symboles utilisés dans le texte sont expliqués ci-après:

Danger!

Danger imminent pour la vie et la santé.

Attention!

Situation potentiellement dangereuse pour le produit et I'environnement.

Remarque!

Recommendation relative à l'utilisation.

• Symbole indiquant une opération s'imposant.

1 Algemeen

1.3 Contenu de la livraison

Vérifiez l'intégralité et le bon état de la livreaison!

Le support mural est joint aux instructions d'utilisation et d'installation.

Tableau 1.1 Contenu de la livraison

Position	Nombre	Nom
11 Appareil
2 1 Support	mural
3 1 Instructions d'utilisation/d'installation

Vaillant vous accorde cette garantie usine, en tant que propriétaire de l'appareil, en plus des revendications légales en matière de garantie que vous pouvez faire valorer auprès du vendeur de votre apparéil.

La période de garantie est d'un an. Pendant cette période, les défauts matériels ou de fabrication constatés sur votre apparéil par notre service après-venture seront supprimés gratuitement. Nous ne saurions en revanche garantir les défauts non liés aux causes citées tels que des défauts consécutifs à une installation incorrecte ou à une manipulation non conforme aux prescriptions.

La garantie usine ne vaut que si l'appareil a ete installed par un installeragree. Si des travaux sont effectués sur l'applereil par des personnes exterieures à notre service après-vente, la garantie usine est annulée sauf sils ont ete executes par un installeraur agree. La garantie usine sera eajment annulée si des pieces non agreées par Vaillant sont montees dans l'applareil. La garantie usine ne couvre pas les revendications liées à la suppression gratuite des defaults, telles que par exemple des revendications en matière de dommages et interets.

1.5 Sigle CE

Le sigle CE indique que les apparèils conformément au tableau A.1 sont conformes aux exigences de base de la directive sur la basse tension (directive 73/23/CEE) et de la directive sur la compatibilité electromagnétique (directive 89/336/CEE) et correspondent au produit agréé.

1.4 Fabrieksgarantie

2 Consignes/prescriptions de sécurité

Les chauffe-eau electriques à accumulation VEN Vaillant ont été concus selon les dernières évolutiones techniques et les règles de sécurité reconnues. Ils peuvent cependant, en cas d'utilisation incorrecte,présenter des dangers pour la vie et la santé de l'utilisateur ou de tiers ou constituer une menace pour les apparèils et autres biens matériels.

Attention!

Les apparèils doivent uniquement servir à chauffer de l'eau potable. Si l'eau n'est pas conforme aux prescriptions de la loi sur l'eau potable, l'appareil pourrait subir des dommages dus à la corrosion.

Attention!

Le chauffe-eau electrique à accumulation Vaillant est un apparéil sans pression et ne doit être installé qu'avac une robinetterieasse pression de Vaillant.

2.1 Consignes de sécurité

L'installation et les réparations eventuelles sur votre apparéil ne doivent être confiées qu'à un installateur/agréé.

Danger!

Sur le modele VEN, la temperature de sortie au robinet peut atteindre 85^

En cas d'anomalie

En cas d'anomalie, le fusible désactive automatiquement l'appareil. L'origine de l'anomalie doit être déterminée et supprimée par un installerateur/agréé avant de remettre l'appareil en service. A ce sujet, lisez également le chapitre 3.5 (suppression des anomalies) à la page 21.

Attention!

N'essayez enaucun cas de réparer l'appareil vous-même. Ne démontez pas non plus la gaine. Le fusible ne doit être remplaced que par un installateur agréé!

A des fins de sécurité, vous pouvezmettre l'appareil hors secteur en cas d'anomalie en désactivant le fusible réseau. En cas de fuite, coupez immédiatement l'arrivée d'eau froide de l'appareil. Dans tous les cas,contactez votre installateur agréé pour qu'il supprime l'anomalie!

Lorsque l'appareil est raccordé au réseau, l'eau contenu dans la VEN est protégée contre le gel. Par conséquent, en cas de risque de gel, ne débranche pas l'appareil et n'enlevez pas les fusibles de la ligne électrique.

Remarque! Les conduites et la robinetterie raccordée n'exceptant pas protégées contre le gel, nous vous recommendons de vidanger l'appareil en cas de risque de gel. Débranchez alors impératifement l'appareil de sorte que le fusible ne grille pas.

Modifications

L'utilisateur ne doit proceder à aucune modification sur l'appareil ou les conduites d'eau et les lignes électriques.

Inspection

Selon la qualité de l'eau, la température可以选择 et la consommation d'eau, du calcaire se forme. En cas de diminution du débit d'eau chaude, faites vérifier les composants électriques et liés à l'eau par un installateur agréé.

2.2 Utilisation conforme aux prescriptions

Les apparèils ne doivent être utilisés que pour le chauffage d'eau potable conformément à la disposition sur l'eau potable et ne sont adaptés qu'à une utilisation domestique dans des locaux fermés. Toute autre utilisation est considérée comme non conforme aux prescriptions. Le fabricant/fournisseur ne saurait être responsable des dommages en résultat. L'utilisateur prend seul le risque.

Par utilisation conforme aux prescriptions on entend également le respect des instructions d'utilisation et d'installation de même que des conditions de maintenance et d'inspection.

Vorstgevaar

2.3 Regles et normes

Les lois, prescriptions et normes en vigueur dans le pays font foi pour l'installation et l'utilisation de cet apparéil.

2.3 Regels en normen

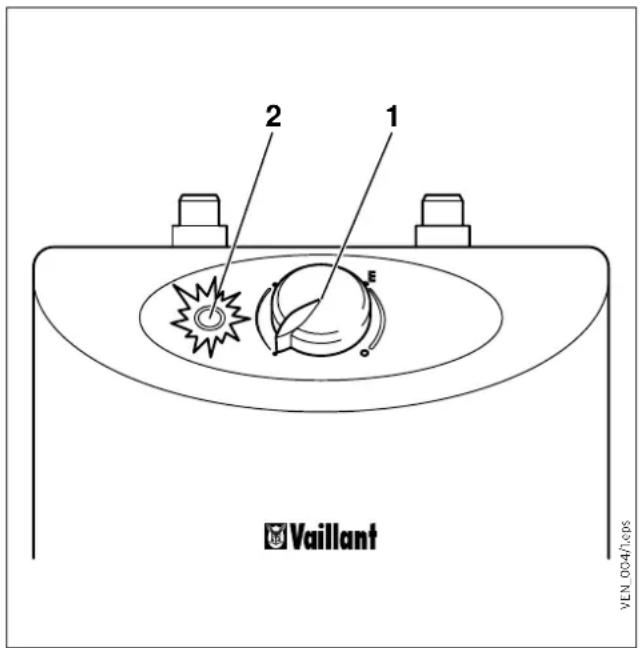

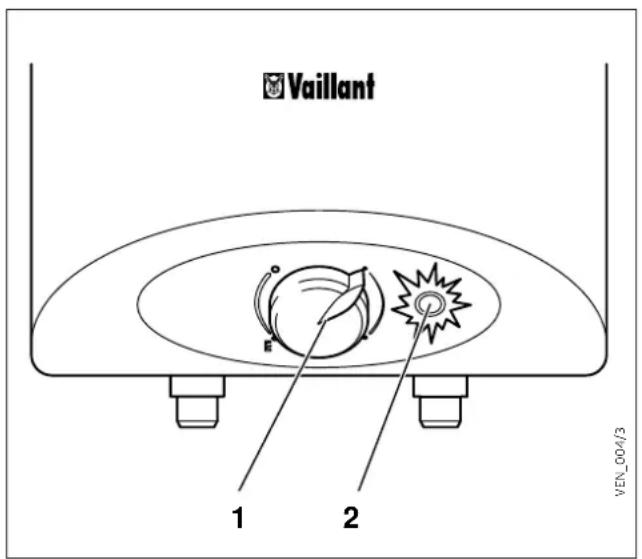

Le réglage de la température de l'eau se fait en continu à l'aide du selecteur de température situé sur l'appareil. Il suffit de tourner le bouton.

3.1 Sélecteur de température

1 Protection contre le gel

Lorsque le VEN est raccordé, l'eau est protégée contre le gel.
Par conséquent, s'il risque de geler, ne débranche pas
l'appareil et n'enlevez pas les fusibles de la ligne électrique

2 Chaud

Pour des raisons d'hygiene, cette position ne doit etre selectionnee qu'en cas de besoin particulier (corresponda 40° C environ).

3E

Réglage recommendé à enclenchement sensible pour la consommation d'eau chaude normale (correspond à 60^ environ).

4 Bouillant

Cette position ne doit si possible être utilisée que brievement dans le cas d'un besoin d'eau chaude particulier (correspond à 85^ environ).

Pour des raisons économiques et d'hygiene (par ex. légioneloses), nous vous recommendons de régler la température de l'eau sur 60^ (réglage „E“). Le chauffe-eau à accumulation VEN fonctionnera alors de manière particulièrement économique conformément à la loi sur l'économie d'énergie et la formation de calcaire sera réduite. La position „E“ ne doit par conséquent être dépassee qu'en cas de besoin particulier et si possible très brievement, notamment si l'eau est très calcaire.

3.2 Conseils en matière d'économie d'énergie

Vous pouvez vous aussi contributor à économiser l'énergie grâce aux conseils suivants:

• Reglez toujours la température de l'eau dont vous avez besoin. Nous vous recommendons de régler l'appareil sur „E". Dans la plupart des cas, vous n'aurez alors plus besoin de régler la température de l'eau au robinet. Lorsque vous ouvre le robinet, réglez-le alors simplement au maximum.

Danger!
Si vous avez besoin d'eau très chaude, pensez ensuite à régler la température sur un niveau inférieur. Sinon, l'utilisateur suivant pourrait se brûler et l'appareil pourrait consommer beaucoup d'électricité inutillement.

3 Bediening

Le VEN se met automatique en route lorsque la température de l'eau reglee sur le selecteur 1) n'est plus atteinte et il se désactive automatique lorsque la température reglee est atteinte.

Surverse

Lors du chauffage, de l'eau chaude goutte par la sortie inclinée en raison de la dilatation thermique. Ceci est normal sur les chauffe-eau à écoulement libre. Il est alors inutile d'essayer de bien fermer les robinets.

Protection contre le gel

En position de protection contre le gel (Fig. 3.1 et 3.2), l'eau contenue dans le ballon reste froide. Lorsqu'il est branché, le VEN est cependant protégé contre le gel par un fusible.

Témoin d'ajretissement

Le témoin (2) reste allumé tant que la température de l'eau réglée n'est pas atteinte et s'éteint des que la température est atteinte. Le chauffage se désactive.

3.4 Maintenance et inspection

Les chauffe-eau electriques à accumulation VEN Vaillant ne nécessitant quasiment aucun entretien. Toutes les pièces interieures sont protégées contre les influences extérieures. Il suffit de nettoyer de temps en temps votre apparéil avec un chiffon humide, voir un peu d'eau savonneuse.

Selon la qualité de l'eau, la température de l'eau sélectionnée et la consommation d'eau chaude, du calcaire se forme. Sur les appareils à écoulement libre, il peut être à l'origine d'une augmentation de la pression et, dans le pire des cas, détruire l'appareil. Une inspection/un détartrage réguliers suffisent à éviter ce problème. Par consécut, en cas de diminution du début d'eau chaude, faites vérifier les composants électriques et liés à l'eau et faites détartrer le VEN par un installateur/agréé.

3.5 Suppression des anomalies

En cas d'anomalie, débranche le VEN en retardant la fiche. Faites supprimer l'anomalie uniquement par un installateur/agréé.

Danger!

N'intervenez eneldom cas personnellement sur I'appareil.

Flgs. 3.3 / 3.4: Key

L'installation et la première mise en service ne doit être confiées qu'à un installateur/agréé.

Attention!

Respectez I'ordre d'installation :

1. Accrochez l'appareil
2. Montez la robinetterie à écoulement libre

3. Remplissez le ballon d'eau
   4.Procedez au raccordement electrique

4. Avant de la monter, rincez soigneusement la conduite d'eau froide.

4.1 Lieu d'installation

Attention!

N'installez pas l'appareil dans des locaux exposés au gel ni dans des zones pouvant être exposées à des vapeurs ou à des poussières agressives.

Le VEN est conforme à IP 24 D et peut être utilisé dans une zone de protection 1.

• Installez l'appareil le plus pres possible de la prise d'eau à alimenter.

4.2 Dimensions des apparciels et de raccordement

4.2.1 Appareil sous évier

Les dimensions sont indiquées sur les graphiques 4.1 et 4.2. Les chiffres figurant sur le graphique 4.2 correspondent aux pieces suivantes:

1 Raccord d'eau chaude
2 Raccord d'eau froide
3 Support
4 Passe-cable ou raccord de cable
5 Came d'accrochage
R 3/8 = Filetaga au pas du gaz 3 / 8^

Tableau 4.1 Dimensions des appareils sous évier

Dimensions VEN 5/5 U classic VEN 5/5 U exclusive
a 412 mm
b 400 mm
c 240 mm
d 218 mm
e	3 2

4 Installatie

Opgelet!

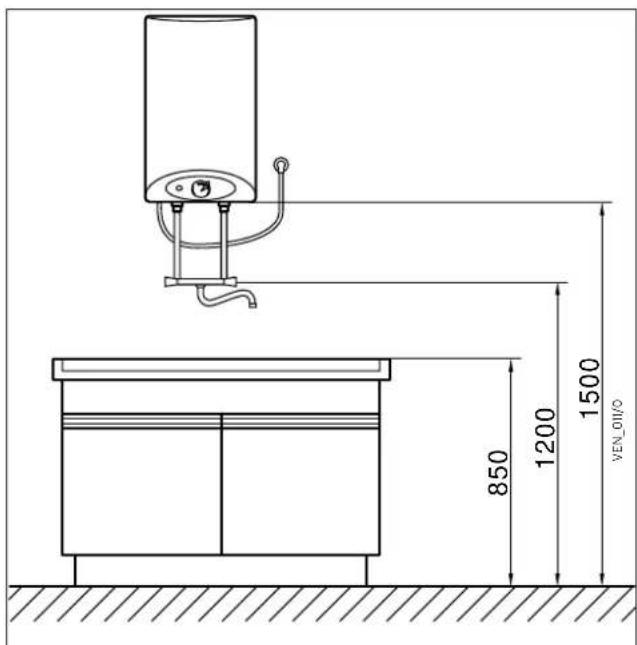

Fig. 4.4 Example of installation of table top appliance
Fig. 4.4 Exemple d'installation appareil sur évier
Afb. 4.4 Installatievoorbeeld apparatus boven de lavabo

4.2.2 Appareil sur évier

Les dimensions sont indiquées sur les graphiques 4.3 et 4.4. Les chiffres du graphique 4.3 correspondent aux composants suivants:

Fig. 4.3: Légerde

1 Raccord d'eau chaude
2 Raccord d'eau froide
3 Support
4 Passe-cable ou raccord de cable
5 Came d'accrochage
R 1 / 2 = Filetage au pas du gaz 1 / 2^

Tableau 4.2 Dimensions des apparels sous évier

Dimensions VEN 5/5 O classic VEN 5/5 O exclusive
a 412 mm
b 400 mm
c 240 mm
d 218 mm
e	3 2

4.3 Accrochage de l'appareil

• Les éléments de fixation (vis, tourillons, etc.) utilisés pour accrocher l'appareil doivent être définis en fonction du poids de l'appareil (voir caractéristiques techniques) et des caractéristiques du mur. Le chauffe-eau électrique à accumulation doit être accroché à la verticalie.
  Fixez le support à l'horizontal sur le mur. Pour cela, utilisez les deux troughs extérieurs. Le trou central sert au centrage.
• Accrochez le chauffe-eau electrique à accumulation VEN au support au moyen des ouvertures prévues à cet effet par le haut de sorte que les manchons de raccordement soit tournés vers le haut dans le cas d'un apparéil sous évier et vers le bas pour un apparéil sur évier.

4.4 Robinetterie de raccordement de I'eu

Attention!

Le chauffe-eau electrique à accumulation Vaillant ne doit être installé qu'avac une robinetterieasse presion de Vaillant. Consulter égalément la liste de prix.

Appareil sous évier

VNU1 pour lavabo, ref. N° 302 298
-VNU1 pour évier, ref. N° 302 299
-VNU 1 pour évier avec raccord d'appareil, ref. N° 000 414
VNU 2 standard pour lavabo et évier,
réf. N° 302 595
-VNU 2 robinet thermostatique pour lavabo et evier, ref. N° 302 596
VNU 2 Design, Ref. N° 302597

Appareil sur évier

VNO 2 Robinetterie monocommande, ref. N° 000 420
VNO 2 Robinetterie deux commandes, ref. N° 000 423
Sortie inclinee 250 mm, ref. N° 000 468

En cas de pression de raccordement supérieure à 5 bars, vous obliger d'installer un réducteur de pression.. Aucun flexible, filtre à microbulles, régulateur de jet ou autre ne doit être installé sur la sortie du robinet.

Attention!

Avant de proceder au montage de la robinetterieasse pression, lisez les instructions correspondantes.

4.3 Apparaat ophangen

4.5 Remplissage du ballon

Avant la première mise en service et après chaque vidange du VEN, par exemple en raison du risque de gel, lors de l'entretien ou de travaux sur l'installation d'eau, replisssez le VEN d'eau avant de le raccorder au secteur.

Dégagement de la sortie

Lors du chauffage, de l'eau chaude goutte de la sortie inclinée en raison de la dilatation thermique.

La robinetterieasse pression avec sortie inclinee doit rester degagee.N'y raccordez aucun flexible ni filtré a microbulles.

Sur la robinetterieasse pression Vaillant,
lorsque le robinet d'eau froide est
completement fermé,le robinet d'eau chaude
s'ouvre jusqu'à ce que I'eau jaillisse en un jet
régulier.

Sur la robinetterie thermostatique à basse pression, le sélecteur de température est régèle sur le rouge jusqu'à la butée et le robinet d'eau s'ouvre jusqu'à ce que l'eau jaillisse en un jet régulier.

4.6 Raccordement électrique

Le raccordement électrique ne doit se faire qu'une fois le chauffe-eau électrique à accumulation VEN Vaillant rempli d'eau.

• Pour cela, insérez le cable du gallon dans une prise de courant alternatif 230V (2kW) installée conformément aux prescriptions. Une fois l'appareil monté, la prise doit être accessible. Le VEN n'est pas concu pour être branche de manière fixe.

Fig. 4.6: Légerde

1 Régulateur de température (RT)
2 Lampetémoin
3 Conducteur de protection
4 Limiteur de température de sécurité (‘fusible)
5 Fiche secteur
6 Résistance électrique

Fig. 5.1 Checking the under table appliance Fig. 5.1 Contrôle de l'appareil sous évler Afb. 5.1 Apparaat onder de lavabo controleren

Fig. 5.2 Checking the table top appliance Fig.5.2 Contrôle de I'apparell sur evler Afb.5.2 Apparaat boven de lavabo controleren

5 Initial start-up

5.1 Mise en service de l'appareil

• Remplissez tout d'abord l'appareil d'eau (voir chapitre 4.5, page 29).
• Insérez la fiche dans une prise de courant alternatively de 230V
• Reglez le sélecteur de température sur „E".

Lors du chauffage, de l'eau doit goutter visiblement de la robinetterie. Le témoin lumineux (2) reste allumé tant que la température régée de l'eau n'est pas atteinte et s'éteintès que la température est atteinte.

5.2 Fonctionnement

• Reglez le sélecteur de température (1) sur la marque souhaitation.

Pour des raisons de protection contre l'échaudage, la température maximale de sortie de l'eau chaude peut être limitée à 40 °C. Cette limitation est notamment recommandée par exemple lorsque des enfants en bas âge vivent dans le foyer.

Pour activer la protection contre l'échaudage, précédez comme décrit au point 5.3.

Fig. 5.1/5.2: Légernde

1 Selecteur de température

2 Lampetémoi

5 Ingebruikname

5.3 Limitation de la plage de réglage de la température

La plage de rotation du sélecteur de température peut être limitée de sorte à ne pas pouvoir dépasser la position économique „E" (60 °C environ) ou la position „Chaud" (40 °C environ).

La limitation des plages de réglage de la température ne doit être confiée qu'à un installateur/agréé qui procédera comme suit:

• Tirez le bouton du sélecteur de température (1).

• Retirez la bague de butée (b) du bouton du sélecteur de température (1).

• Tournez la bague de butée (b) et poussez l'encochrome (d) pour limiter la plage de réglage de la température à 40^ ou l'encochrome (e) pour la limiter à 60^ sur lacame (a) du sélecteur de température (1).
• Poussez le bouton du sélecteur de température (1) avec la bague de butée (b) de sorte que lacame de limitation (f) se trouve à l'intérieur de la cavite (g) de la broche de réglage (c).

Fig. 5.3: Légerde

1 Selecteur de température

a Came

b Bague de butée

c Broche de réglage

d Encoche (40^)

e Encoche (60^)

f Came de limitation

g Cavité

5.4 Mise hors service

Si le chauffe-eau électrique à accumulation VEN reste hors service pendant une période prolongée dans un local non chauffé, le balloon peut être vidange - après avoir retire la prise.

5.3 Temperatuurinstelbereik begrenzen

6 Entretien et réparation

6.1 Entretien

Le chauffe-eau electrique à accumulation Vaillant ne nécessite quasiment aucun entretien. Toutes les pieces interieures sont protégées contre les influences extérieures. Il suffit de nettoyer de temps en temps la gaine extérieure à l'aide d'un chiffon humide ou avec de l'eau savonneuse. L'appareil doit être révisé tous les trois ans uniquement par un installateur agréé. Si l'eau est très calcaire, un détartrage plus élevé pourrait s'imposer.

Danger!
Attention à la tension électrique. Lors de tous les travaux de réparation et d'entretien, mettez l'appareil hors secteur.

6.2 Inspection

Selon la qualite de I'eau, la temperature de I'eau selectionnee et le debit d'eau chaude, du calcaire se forme. Sur les appareils a ecoulement libre, celui-ci pourra et a l'origine d'une augmentation de la pression et, dans le pire des cas, detruire I'appareil. Une inspection/un entretien reguliers suffisent a eviter ce probleme.
Par consequent, en cas de diminution du debit d'eau a la sortie, faites vérifier les pieces electriques et liees a I'eau et faites detartrer le VEN par un installereur agreé.

6.3 Suppression des anomalies

En cas d'anomalie, débranche le VEN. Ne faites supprimer l'anomalie que par un installateur agree.

6.4 Pièces de rechange

Une liste des pieces de rechange éventuellesment nécessaires figure dans les catalogues de pieces de rechange correspondants en vigueur. Pour plus de renseignements, consultez les distributeurs de la marque et le service après-vente.

La conduite de raccordement au réseau ne doit etre remplacee que par une conduite de raccordement Vaillant. ref.N°255 784 pour VEN classic et VEN exclusive

7.1 Service après-venture

Conseils en réparation pour professionnelles.

7.1 Fabrieksklantendienst

13, rue Claude Nicolas Ledoux

F-94045 Créteil Cedex

Phone: [phone]

Fax: [phone]

Belgium

Vaillant N.V.

Goldenhopestraat 15

B-1620 Drogenbos

Phone: [phone]

Fax:[phone]

Croatia

Nom de l'appareil Unités classic excludiv classic		VEN 5/5 U VEN 5/5 U VEN 5/5 O VEN 5/5 O exclusiv
Article n° 308 200 308 210 / 308 211	308 201 308 220	/ 308 221
Modèle		chauffe-eau électrique à accumulation, système à écoulement libre avec cable secteur
Pour alimentation d'une prise d'eau		n
Forme pour montage sous évier	pour montage sur évier
Capacité nominale	I	5555
Dimensions2)
Hauteur2)	mm	412	412	412	412
Largeur	mm	240	240	240	240
Profondeur	mm	218	218	218	218
Poids avec replissage d'eau	kg	9999
Propriétés de consommation
Mode de fonctionnement		a circuit unique	a circuit unique	a circuit unique	a circuit unique
Quantité d'eau mélangée à 40 °C3)	I	9,5	9,5	9,5	9,5
Consommation énergétique	kWh/24h	0,24	0,24	0,24	0,24
Equipement
Réservoir intéieur		plastique	cuivre	plastique	cuivre
Sélection température jusqu'à env.	°C	85	85	85	85
Position économique d'énergie env.	°C	60	60	60	60
Limitation de temp. possible à4)	°C	40/60	40/60	40/60	40/60
Raccordement électrique
Puisance absorbée nominale	V	230	230	230	230
Puisance nominale maximale	kW	2	2 / 1,2	2	2 / 1,2
Sécurité		conforme aux prescriptions de sécurité déparasité, sans retour réseau
Type de protection		IP 24 D= carter de protection
Robinetterie recommandée		disponible auprès du fournisseur de l'appareif5)

Système à écoullement libre
Avec Lubulure de raccordement de I'eau (sans robinetterie)
Pour obtenir une quantité d'eau mélangée à une température d'utilisation de 40^ , il suffit d'ajouter de l'eau froide à l'eau à 65^ contenue dans le ballon après chauffage.
a Température de l'eau env. 40^, par exemple pour les soins corporels, température de I'eau env. 60^, par exemple pour le lavage de la vaiselle
Voiriste des prix
