MODE D'EMPLOI SKE 2905 Solar Junkers

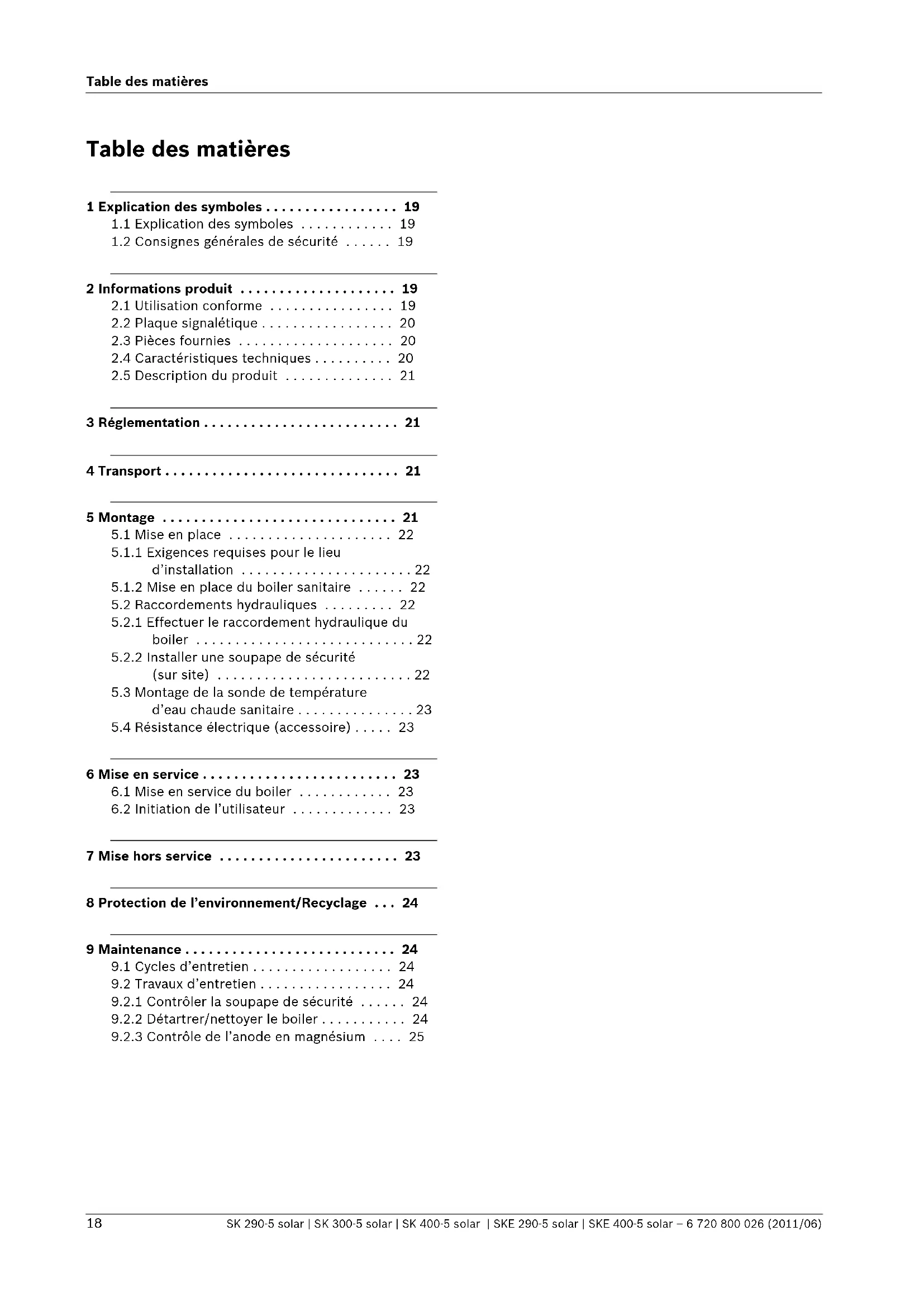

1.2 Consignes générales de sécurité ..... 19

2 Informations produit .... 19

2.1 Utilisation conforme 19

2.2 Plaque signalétique ..... 20

2.3 Pièces fournies 20

2.4 Caractéristiques techniques ..... 20

2.5 Description du produit 21

3 Réglementation 21

4 Transport 21

5 Montage 21

5.1 Mise en place 22

5.1.1 Exigences requises pour le lieu d'installation 22

5.1.2 Mise en place du boiler sanitaire ..... 22

5.2 Raccordements hydrauliques ..... 22

5.2.1 Effectuer le raccordement hydraulique du boiler 22

5.2.2 Installer une soupape de sécurité (sur site) 22

5.3 Montage de la sonde de température d'eau chaude sanitaire .... 23

5.4 Résistance électrique (accessoire) ..... 23

6 Mise en service 23

6.1 Mise en service du boiler 23

6.2 Initiation de l'utilisateur 23

7 Mise hors service 23

8 Protection de l'environnement/Recyclage ... 24

9 Maintenance 24

9.1 Cycles d'entretien 24

9.2 Travaux d'entretien 24

9.2.1 Contrôler la soupape de sécurité ..... 24

9.2.2 Détartrer/nettoyer le boiler ..... 24

9.2.3 Contrôle de l'anode en magnésium .... 25

1 Explication des symboles

1.1 Explication des symboles

Avertissements

Dans le texte, les avertissements sont indiqués et encadrés par un triangle de signalisation sur fond grisé.

Pour les risques liés au courant électrique, le point d'exclamation dans le triangle de signalisation est remplacé par un symbole d'éclair.

Les mots de signalement au début d'un avertissement caractérisent le type et l'importance des conséquences éventuelles si les mesures nécessaires pour éviter le danger ne sont pas respectées.

• AVIS signale le risque de dégâts matériels.
• PRUDENCE signale le risque d'accidents corporels légers à moyens.
• AVERTISSEMENT signale le risque d'accidents
• corporels graves.
• DANGER signale le risque d'accident mortels.

Informations importantes

Les informations importantes ne concernant pas de situations à risques pour l'homme ou le matériel sont signalées par le symbole ci-contre. Elles sont limitées par des lignes dans la partie inférieure et supérieure du texte.

Autres symboles

Symbole Signification
►Étape à suivre
→ Renvoi à d'autres passages dans le document ou dans d'autres documents
•	Énumération/Enregistrement dans la liste
– Énumération/Enregistrement dans la liste (2e niveau)

Tab. 15

1.2 Consignes générales de sécurité

Généralités

Cette notice d'installation et d'entretien s'adresse au professionnel.

Le non respect des consignes de sécurité peut provoquer des blessures graves.

▶Veuillez lire les consignes de sécurité et suivre les recommandations indiquées.
▶Veuillez respecter cette notice d'installation et d'entretien afin de garantir un fonctionnement parfait.
Monter et mettre en marche le générateur de chaleur selon la notice d'installation correspondante.
▶Ne pas utiliser de vase d'expansion ouvert.
▶Ne fermer en aucun cas la soupape de sécurité !

2 Informations produit

2.1 Utilisation conforme

Le boiler sanitaire est conçu pour le réchauffement et le stockage de l'eau potable. Veuillez respecter les prescriptions, directives et normes locales en vigueur pour l'eau potable.

Ne chauffer le boiler sanitaire par le circuit solaire qu'avec du fluide solaire.

Utiliser le ballon exclusivement dans des systèmes fermés.

Toute autre utilisation n'est pas conforme. Les dégâts éventuels qui résulteraient d'une utilisation non conforme sont exclus de la garantie.

Exigences requises pour l'eau potable	Module
Dureté de l'eau, min. ppm		36
	grain/US gallon	2,1
	°dH	2
pH, min. - max. 6,5 - 9,5
Conductibilité, min. - max.	μS/cm 130 - 1500

Tab. 16 Exigences requises pour l'eau potable

2.2 Plaque signalétique

La plaque signalétique se trouve sur la partie supérieure à l'arrière du boiler sanitaire et comporte les indications suivantes :

Pos. Description

1 Désignation du modèle

2 Numéro de série

3 Contenance effective

4 Consommation pour maintien en température

5 Volume réchauffé par chauffage électrique

6 Année de fabrication

7 Protection contre la corrosion

8 Température d'eau chaude sanitaire maxi. du boiler

9 Température de départ maxi. source de chaleur

10 Température de départ maxi. du circuit solaire

11 Puissance électrique raccordée

12 Puissance d'entrée eau de chauffage

Tab. 17 Plaque signalétique

Pos. Description

13 Débit eau de chauffage pour puissance d'entrée eau de chauffage

14 avec volume de puisage 40 °C du réchauffement électrique

15 Pression de service maxi. côté ECS

16 Pression de détermination maximale

17 Pression de service maxi. côté source de chauffage

18 Pression de service maxi. côté solaire

19 Pression de service maxi. côté ECS CH

20 Pression d'essai maxi. côté ECS CH

21 Température ECS maxi. avec chauffage électrique

Tab. 17 Plaque signalétique

2.3 Pièces fournies

• Boiler sanitaire
• Notice d'installation et d'entretien
• Set de sonde

2.4 Caractéristiques techniques

	Unité	SKE 290-5 solar	SK 300-5 solar	SKE 400-5 solar
Généralités
Dimensions		→ fig. 1, page 66
Cote de versement mm 1945 1655 1965
Hauteur minimale du local pour remplacement de l'anode	mm	2000	1850	2100
Raccordements		→ tab. 19, page 21
Cote de raccordement ECS	DN	R1"	R1"	R1"
Cote de raccordement eau froide	DN	R1"	R1"	R1"
Cote de raccordement bouclage	DN	R ^3/4 "	R ^3/4 "	R ^3/4 "
Diamètre interne doigt de gant sonde de temperature solaire	mm	19	19	19
Diamètre interne doigt de gant sonde de température boiler	mm	19	19	19
Poids à vide (sans emballage)	kg	115	118	135
Poids total avec charge	kg	405	408	515
Volumes
Contenance utile (totale)	I	290	290	380
Contenance utile (sans chauffage solaire)	I	120	125	155
Volume ECS utile ^1) à température d'écoulement ECS ^2) :
45 °C	I	171	179	221
40 °C	I	200	208	258
Consommation pour maintien en température	kWh/24h	2,1	2	2,2
Débit maximum entrée eau froide	l/mn	29	29	38
Température ECS maximale	°C	95	95	95
Pression de service maximale ECS	bar	10	10	10
Pression de détermination maximale (eau froide)	bar	7,8	7,8	7,8
Pression d'essai maximale ECS	bar	10	10	10
Echangeur thermique supérieur
Table des matières	I	8,6	6,2	7,0
Surface	m ^2	0,9	0,9	1

Tab. 18 Dimensions et caractéristiques techniques ( → fig. 1, page 66 et fig. 3, page 67)

	Unité	SKE 290-5 solar	SK 300-5 solar	SKE 400-5 solar
coefficient de performance NL selon DIN 47083)	NL 1,8	2 3
Puissance continue (avec température de départ 80 °C, température écoulement ECS 45 °C et température eau froide 10 °C)	kW	31,5	28,5	36
	l/mn	12,9	11,7	14,7
Durée de mise en température à puissance nominale min 11 10 12
Puissance de réchauffement maximale 4)	kW 31,5	28,5 36
Température maximale eau de chauffage	°C	160	160	160
Pression de service maximale eau de chauffage	bar	16	16	16
Cote de raccordement eau de chauffage	DN	R1"	R1"	R1"
Diagramme perte de pression		→ fig. 2, page 67
Echangeur thermique inférieur
Table des matières	I	5,8	8,8	12,1
Surface	m2	1,3	1,3	1,8
Température maximale eau de chauffage	°C	160	160	160
Pression de service maximale eau de chauffage	bar	16	16	16
Cote de raccordement solaire	DN	R1"	R1"	R1"
Diagramme perte de pression		→ fig. 3, page 67

Tab. 18 Dimensions et caractéristiques techniques (→ fig. 1, page 66 et fig. 3, page 67)

1) Sans chauffage solaire ou chargement complémentaire ; température réglée du ballon 60 °C

2) Eau mélangée au point de puisage (avec température d'eau froide 10 °C)

3) Coefficient de performance N_L = 1 selon NBN D 20-001 pour 3,5 personnes, baignoire normale et évier. Températures : ballon 60 °C, écoulement 45 °C et eau froide 10 °C. Mesure avec puissance de chauffage maxi. NL diminue quand la puissance de chauffage diminue.

4) Sur les générateurs de chaleur à puissance de réchauffement supérieure, limiter à la valeur indiquée.

2.5 Description du produit

Pos.	Description
1	Sortie eau chaude
2	Départ ballon
3	Doigt de gant pour sonde de température généra- teur de chaleur
4	Raccord de circulation
5	Retour préparateur
6	Départ solaire
7	Doigt de gant pour sonde de température solaire
8	Retour solaire
9	Entrée eau froide
10	Echangeur thermique inférieur pour chauffage solaire, tube lisse émaillé
11	Trappe de visite pour entretien et nettoyage à l'avant
12	Modèles SKE 290-5 solar et SKE 400-5 solar avec manchon (Rp 1 1⁄2") pour le montage d'un corps de chauffe électrique
13	Echangeur thermique supérieur pour le chauffage complémentaire par appareil de chauffage, tube lisse émaillé
14	Réservoir du ballon acier émaillé
15	Anode en magnésium montée avec isolation électrique
16	Couvercle de l'habillage PS
17	Habillage, tôle laquée avec isolation thermique mousse rigide en polyuréthane 50 mm

Tab. 19 Description du produit ( fig.4, page 68 et fig. 12, page 70)

3 Réglementation

Installer le ballon tampon conformément aux normes et directives nationales.

Ce ballon tampon doit être installé par un installateur agréé.

Il doit suivre les prescriptions nationales et locales. En cas de doute, il doit s'informer auprès des organismes officiels ou après Bosch Thermotechnology.

4 Transport

▶ Sécuriser le boiler contre les chutes pendant le transport.
▶Transporter le boiler dans son emballage avec un diable et une sangle (→ fig. 5, page 68).
-ou-
▶ Transporter le boiler sans emballage dans un filet spécial en protégeant les raccords.

5 Montage

Le boiler sanitaire est livré entièrement monté.

▶Vérifier si le boiler est complet et en bon état.

5.1 Mise en place

5.1.1 Exigences requises pour le lieu d'installation

AVIS : Dégâts sur l'installation dus à une force portante insuffisante de la surface d'installation ou un sol non approprié !

▶S'assurer que la surface d'installation est plane et suffisamment porteuse.

▶Poser le ballon sur une estrade si de l'eau risque d'inonder le sol du local.
▶Installer le ballon dans des locaux internes secs et à l'abri du gel.
▶Tenir compte de la hauteur minimale du local (→ tab. 18, page 20) et des distances minimales par rapport aux murs (→ fig. 7, page 69).

5.1.2 Mise en place du boiler sanitaire

▶ Installer et positionner le ballon ( fig. 7 à fig. 9, page 69).
▶ Retirer les capuchons ( fig. 10, page 69).
▶ Utiliser une bande et du fil téflon (→ fig. 11, page 70).

5.2 Raccordements hydrauliques

AVERTISSEMENT : Risque d'incendie en raison des travaux de soudure !

L'isolation thermique étant inflammable, prendre des mesures de sécurité appropriées pour effectuer les travaux de sou-dure. Par ex. recouvrir l'isolation thermique.
▶Après les travaux, vérifier si l'habillage du ballon est intact.

AVERTISSEMENT : Danger pour la santé en raison d'une eau polluée !

L'eau risque d'être polluée si les travaux de montage ne sont pas réalisés proprement.

▶Installer et équiper le ballon d'ECS en respectant une hygiène parfaite selon les normes et directives locales en vigueur.

5.2.1 Effectuer le raccordement hydraulique du boiler

Exemple d'installation avec l'ensemble des vannes et robinets recommandés (→ fig. 12, page 70).

▶Utiliser des matériaux résistant à des températures élevées jusqu'à 160 °C.
▶Ne pas utiliser de vase d'expansion ouvert.

▶Utiliser impérativement des raccords-unions métalliques pour les installation de production d'ECS dotées de conduites en plastique.
- Dimensionner la conduite de vidange en fonction du raccord.
▶Ne pas monter de coudes dans les conduites de vidange afin de garantir le désembouage.
▶Les conduites de chargement doivent être bien isolées et le plus court possible.
▶Si vous utilisez un clapet anti-retour dans la conduite d'alimentation vers l'entrée d'eau froide : monter une soupape de sécurité entre le clapet anti-retour et l'entrée d'eau froide.
▶ Si la pression de repos de l'installation est supérieure à 5 bar, installer un réducteur de pression.
▶Fermer tous les raccords non utilisés.

5.2.2 Installer une soupape de sécurité (sur site)

▶Installer sur site, dans la conduite d'eau froide, une soupape de sécurité homologuée et agréée pour l'eau potable (≥ DN 20) (→ fig. 12, page 70).
- Tenir compte de la notice d'installation de la soupape de sécurité.
▶Faire déboucher la conduite d'échappement de la soupape de sécurité de manière bien visible dans la zone protégée contre le gel, par un point d'évacuation d'eau.

• La conduite d'échappement doit au moins correspondre à la section de sortie de la soupape de sécurité.
• La conduite d'échappement doit au moins assurer le débit possible par l'entrée d'eau froide (→ tab. 18, page 20).

▶Poser la plaque signalétique sur la soupape de sécurité avec l'inscription suivante : « Ne pas fermer la conduite d'échappement ». Pendant le chauffage, de l'eau risque de s'écouler selon le fonctionnement en cours.
Si la pression de repos de l'installation dépasse 80 % de la pression admissible de la soupape de sécurité :
▶installer un réducteur de pression en amont (→ fig. 12, page 70).

Pression du réseau (pression de repos)	Pression admissible de la soupape de sécurité	Réducteur de pression dans l’UE
< 4,8 bar	≥6 bar	pas nécessaire
5 b a r 6 b a r maxi. 4,8 bar
5 b a r ≥8 b a r pas nécessaire
6 bar	≥8 bar	maxi. 5,0 bar
7,8 bar	10 bar	maxi. 5,0 bar

Tab. 20 Choix d'un réducteur de pression approprié

5.3 Montage de la sonde de température d'eau chaude sanitaire

Pour mesurer et contrôler la température d'eau chaude sanitaire du ballon, monter une sonde de température dans le doigt de gant [7] (pour l'installation solaire) et [3] (pour la pompe à chaleur) (→ fig.4, page 68).

▶ Montage de la sonde de température ECS (→ fig. 13, page 71). Veiller à ce que la surface de la sonde soit en contact avec la surface du doigt de gant sur toute la longueur.

5.4 Résistance électrique (accessoire)

- Installer un corps de chauffe électrique conformément à la notice d'installation jointe séparément.

- Après avoir terminé l'installation complète du ballon, effectuer un contrôle des courants de fuite (inclure également les raccords-unions métalliques de raccordement).

6 Mise en service

AVIS : Dégâts sur l'installation dus à une surpression ! La surpression peut fissurer dans l'émaillage.

▶ Ne pas obturer la conduite de purge de la soupape de sécurité.

▶Mettre tous les composants et accessoires en service selon les recommandations du fabricants indiquées dans la documentation technique.

6.1 Mise en service du boiler

Effectuer le contrôle d'étanchéité du boiler exclusivement avec de l'eau potable.

La pression d'essai ne doit pas dépasser une surpression de 10 bar maximum (150 psi).

▶ Rincer soigneusement les conduites et le ballon avant la mise en service (→ fig. 15, page 71).

6.2 Initiation de l'utilisateur

AVERTISSEMENT : Risques de brûlure aux points de puisage de l'eau chaude sanitaire ! Lorsque les températures d'eau chaude sanitaire peuvent être réglées à des valeurs supérieures à 60 °C et pendant la désinfection thermique, il y a risque de brûlures aux points de puisage de l'eau chaude sanitaire.

▶Rendre le client attentif au fait que l'eau chaude ne doit pas être ouverte sans la mélanger à de l'eau froide.

▶Expliquer comment utiliser et manipuler le boiler et attirer l'attention sur les problèmes de sécurité technique.

- Expliquer le fonctionnement et le contrôle de la soupape de sécurité.

▶Remettre à l'utilisateur tous les documents ci-joints.

▶ Recommandation destinée à l'utilisateur : conclure un contrat d'inspection/d'entretien avec un professionnel agréé. Le boiler doit subir un entretien et une inspection annuelle au rythme prescrit (→ tab. 21, page 24).

Attirer l'attention de l'utilisateur sur les points suivants :

- Pendant la mise en température, de l'eau peut s'écouler par la soupape de sécurité.

- La conduite d'échappement de la soupape de sécurité doit toujours rester ouverte.

- Les cycles d'entretien doivent être respectés (→ tab. 21, page 24).

- Recommandation en cas de risque de gel et d'absence provisoire de l'utilisateur : laisser le ballon en marche et régler la température d'eau minimale.

7 Mise hors service

▶Si un corps de chauffe électrique est installé (accessoire), mettre le ballon hors tension (→ fig. 17, page 72).

▶Couper le thermostat de l'appareil de régulation.

AVERTISSEMENT : Brûlures dues à l'eau chaude !

▶Laisser le ballon se refroidir suffisamment.

▶ Vidanger le ballon (→ fig. 17 et 18, page 72).

▶Mettre tous les composants et accessoires de l'installation de chauffage hors service selon les recommandations du fabricant indiquées dans la documentation technique.

▶ Fermer les vannes d'arrêt (→ fig. 19, page 72).

▶Mettre les échangeurs thermiques supérieurs et inférieurs hors pression.

▶Vidanger et purger les échangeurs thermiques supérieur et inférieur (→ fig. 20, page 72).

Pour éviter la corrosion, sécher soigneusement l'espace intérieur et laisser le couvercle de la trappe de visite ouvert.

8 Protection de l'environnement/Recyclage

La protection de l'environnement est un principe de base du groupe et Bosch et Buderus.

La qualité de nos produits, la rentabilité et la protection de l'environnement sont des objectifs de même niveau de priorité. La législation et les directives relatives à la protection de l'environnement sont strictement respectées.

Emballage

En matière d'emballages, nous participons aux systèmes de mise en valeur spécifiques à chaque pays, qui visent à garantir un recyclage optimal. Tous les matériaux d'emballage utilisés respectent l'environnement et sont recyclables.

Appareils usagés

Les appareils usagés contiennent des matériaux recyclables qui doivent passer par une filière de recyclage.

Les différents éléments des produits sont facilement séparables et les matériaux sont identifiés. Il est ainsi possible de trier les différents modules en vue de leur recyclage ou de leur élimination.

9 Maintenance

▶ Laisser refroidir le boiler avant toute tâche d'entretien.
▶Le nettoyage et l'entretien doivent être effectués selon les cycles indiqués.
▶Remédier immédiatement aux défauts.
▶ N'utiliser que des pièces de rechange d'origine !

9.1 Cycles d'entretien

L'entretien doit être effectué en fonction du débit, de la température de fonctionnement et de la dureté de l'eau (→ tab. 21, page 24).

L'utilisation d'eau potable chlorée ou d'adoucisseurs raccourcit les cycles d'entretien.

Dureté de l'eau en °dH	3 - 8,4	8,5 - 14	>14
Concentration de carbonate de calcium en mol/ m3	0,6 - 1,5	1,6 - 2,5	>2,5
Températures	Mois
Avec un débit normal (< volume du ballon/24 h)
< 60 °C	24	21	15
60 - 70 °C	21	18	12
>70 °C	15	12	6
Avec un débit supérieur à la normale (> volume du ballon/24 h)
< 60 °C	21	18	12
60 - 70 °C	18	15	9
>70 °C	12	9	6

Tab. 21 Cycles d'entretien en mois

La qualité de l'eau utilisée dans le secteur peut être demandée auprès du fournisseur d'eau local.

Selon la composition de l'eau, les valeurs peuvent différer des références indiquées.

9.2 Travaux d'entretien

9.2.1 Contrôler la soupape de sécurité

▶Contrôler la soupape de sécurité une fois par an.

9.2.2 Détartrer/nettoyer le boiler

Pour améliorer l'effet du nettoyage, réchauffer l'échangeur thermique avant de le rincer. L'effet de choc thermique facilite le détachement des dépôts (par ex. de calcaire).

▶Couper le ballon du réseau côté eau potable.
▶Fermer les vannes d'arrêt et débrancher le corps de chauffe électrique éventuel (→ fig. 19, page 72).
▶ Vidanger le ballon ( fig. 18, page 72).
▶Vérifier la présence d'impuretés (dépôts calcaires, sédiments) dans la partie interne du ballon.

▶Si l'eau est peu calcaire :

contrôler le réservoir régulièrement et le nettoyer si vous constatez la présence de dépôts de sédiments.

-ou-

▶Si l'eau est calcaire et/ou très encrassée :

faire détartrer le ballon régulièrement avec un nettoyage chimique selon le taux de calcaire effectif (par ex. avec un produit approprié à base d'acide citrique).

▶ Rincer le ballon (→ fig. 22, page 73).
- Éliminer les résidus avec un aspirateur humide/sec à tuyau d'aspiration en matière plastique.
▶Fermer la trappe de visite en place avec un nouveau joint (→ fig. 23, page 73).
▶ Remettre le ballon en service (→ chap. 6, page 23).

9.2.3 Contrôle de l'anode en magnésium

Si l'anode au magnésium n'est pas entretenue correctement, la garantie du boiler est supprimée.

L'anode au magnésium est une anode réactive qui se détériore pendant la marche du ballon.

Si vous utilisez l'anode isolée, nous recommandons de mesurer également une fois par an le courant de protection avec l'appareil de contrôle spécial (→ fig. 25, page 74). Cet appareil est disponible en tant qu'accessoire.

Ne pas mettre les surfaces de l'anode au magnésium en contact avec de l'huile ou de la graisse.

▶Travailler dans un souci de propreté absolue.

▶Fermer l'entrée eau froide.
▶ Mettre le boiler hors pression ( fig. 18, page 72).
▶Démonter et contrôler l'anode au magnésium (→ fig. 26 à fig. 29, page 74).
▶Remplacer l'anode si le diamètre est inférieur à 15 mm.
Contrôler la perte de tension au passage entre le raccord du conducteur de protection et l'anode au magnésium.

Indice
