B1 - Caisson de basses BOSE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Caisson de basses BOSE B1, puissance de 200 watts, fréquence de réponse de 30 Hz à 200 Hz, connectivité via XLR et jack 1/4".
Utilisation	Idéal pour les systèmes de sonorisation, concerts, événements en plein air, et installations fixes.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer le caisson avec un chiffon doux, et éviter l'exposition à l'humidité.
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs physiques, et utiliser avec un système compatible pour éviter les surcharges.
Informations générales	Poids de 18 kg, dimensions de 40 x 40 x 40 cm, garantie de 2 ans, et support technique disponible.

FOIRE AUX QUESTIONS - B1 BOSE

Pourquoi mon caisson de basses BOSE B1 ne s'allume-t-il pas ?

Vérifiez que le caisson est correctement branché à une prise de courant fonctionnelle et que le cordon d'alimentation est en bon état. Essayez de tester une autre prise pour écarter un problème d'alimentation.

Comment régler les niveaux de basses sur mon BOSE B1 ?

Utilisez le contrôle de volume de votre système audio principal ou le panneau de contrôle du caisson pour ajuster le niveau des basses selon vos préférences.

Le son de mon caisson de basses BOSE B1 est distordu, que faire ?

Vérifiez que le caisson n'est pas placé dans un coin ou trop près d'un mur, car cela peut affecter la qualité sonore. Réduisez le niveau de volume et assurez-vous que les connexions sont sécurisées.

Mon caisson de basses BOSE B1 ne se connecte pas à mon système audio, que faire ?

Assurez-vous que tous les câbles sont correctement branchés. Vérifiez également que votre système audio est compatible avec le BOSE B1. Essayez de débrancher et de rebrancher les câbles.

Comment nettoyer mon caisson de basses BOSE B1 ?

Utilisez un chiffon doux et sec pour nettoyer la surface extérieure. Évitez d'utiliser des produits chimiques ou de l'eau, car cela pourrait endommager le caisson.

Mon caisson de basses BOSE B1 émet un bruit de fond, que faire ?

Cela peut être dû à une mauvaise connexion. Vérifiez tous les câbles et assurez-vous qu'ils sont bien en place. Éloignez également le caisson d'autres appareils électroniques qui pourraient causer des interférences.

Quelle est la garantie de mon caisson de basses BOSE B1 ?

La garantie standard est généralement de 2 ans à partir de la date d'achat, mais cela peut varier selon le revendeur. Consultez votre preuve d'achat pour plus d'informations.

Comment puis-je améliorer la performance de mon BOSE B1 ?

Placez le caisson dans un endroit optimal, loin des murs et des coins, pour obtenir un meilleur son. Expérimentez avec l'emplacement pour trouver le meilleur équilibre acoustique.

MODE D'EMPLOI B1 BOSE

Notice d'utilisation

Veuillez dire cette notice d'utilisation

Prenez le temps de dire attentivement les instructions de cette notice d'utilisation. Elles vous seront précieuses pour installer et utiliser correctement votre système et vous aideront à tirer le meilleur parti de sa technologie. Conservez cette notice d'utilisation pour reférence ultérieure.

AVERTISSEMENT : Afin de limiter les risques d'incendie ou d'électrocution, n'exposez pas l'appareil à la pluie ou à l'humidité.

AVERTISSEMENT : Afin de limiter les risques d'électrocution, ne demontez pas ce système à moins de disposer des qualifications requises. Adressez-vous à un réparateur qualifié.

Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral est utilisé pour prévenir l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'appareil. Cette tension est d'un niveau suffisamment élevé pour représentier un risque d'électrocution.

Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral, tel qu'il figure sur le système, signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'entretien de l'appareil dans cette notice d'installation.

ATTENTION: Cet appeareil doit etre connecte a une prisélectrique dotée d'une mise à la terre.

ATTENTION : N'apportez aucune modification au systeme ou aux accessoires. Toute modification non autorisée peut comprometterve securite,le respect des reglementations et les performances.

ATTENTION: Ne place jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.

ATTENTION : Lorsque la fiche d'alimentation est utilise comme dispositif de débranchement de l'appareil, elle doit rester facilement accessible.

Remarque: Ce produit doit etre utilise a l'intérieur. Il n'a pas ete concu ni teste pour une utilisation en extérieur, dans des vehicules ou sur des bateaux.

Ce produit est conforme à toutes les directives de la Communauté Européenne qui s'y appliquent. L'attestation complète de conformité est disponible à l'adresse www.bose.com/compliance.

Rensignements à conserver

Il est recommandé de noter des maintainant les numérodes série de vos composants, ici et sur vous carte d'enregistrement. Vous pouze enregistrer votre produit sur le Web, à la page www.bose.com/register, ou par téléphone en appelant le [phone] (USA et Canada uniquement). En cas d'oubli, les droits que vous confère cette garantie limite ne s'en couveront pas affectés.

Socle amplificateur L1* mode I

Enceinte du L1 modele II

Module de basses B1/B2

1. Veuillez dire ces instructions.

2. Veuillez conserver ces instructions.

3. Respectez tous les averissements.

4. Suivez toutes les instructions.

5. N'utilisez pas cet apparéil à proximé d'eau ou d'une source d'humidité.

6. Utilisez uniquement un chiffon sec pour le nettoyage.

7. Ne bloquez jamais les orifices d'aération. Suivez les instructions du fabricant pour l'installation.

8. N'installez pas cet apparéil à p roximité d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre apparéil (notamment des amplificateurs) produit de la chaleur.

9. Veillez à profiter de la sécurité offerte par les fiches de type terre ou polarisées. Les fiches polarisées sont équipées de deux bornes de largeurs différentes. Les fiches de type terre sont équipées de deux bornes et d'un orifice pour la mise à la terre. Ces deux types de dispositifs ont pour but d'assurer votre sécurité. Si la fiche fournie ne s'adapte pas à votre prise de courant, consultez un electricien pour qu'il remplace cette prise obsolette.

10. Protégez le cordon d'alimentation contre les risques de piétinement ou de pincement, notamment au niveau des fiches, des prises de courant et des branchements à l'appareil.

11. Utilisez uniquement les accessoires spécifiés par le fabricant.

12. Utilisez uniquement le chariot, le support, le trépied, l'équerre ou la table spécifique(e) par le fabricant ou vendu(e) avec l'appareil. Si vous utilisez un chariot, faites attention à ne pas faire basculer l'ensemble char appareil.

1. Débranchez cet apparéil pendant les orages ou au cours des longues périodes de non utilisation.

2. Confiez toute réparation à du personnel qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de celuique façon que ce soit (endommagement du cordon d'alimentation ou de la fiche électrique, renversement d'un liquide ou de tout object sur l'appareil, exposition de l'appareil à la pluie ou à l'humidité, mauvais fonctionnement, chute de l'appareil, etc.).

3. Pour éviter tout risque d'incendie ou d'électrocution, ne surchargez pas les prises murales, les rallonges ou les prises multiples.

4. Ne laissez jamais d'eau ou d'objets pénétrer à l'intérieur du produit : des éléments sous tension pourraient être touchés ou il pourrait se produit un court-circuit susceptible d'entrainer un incendie ou un risque d'électrocution.
5. Consultez les marquages de sécurité sous le boitier du produit.
6. Utilisez des sources d'alimentation appropriées - Branchez le produit sur une source d'alimentation appropriée, comme indiqué dans les instructions relatives au fonctionnement ou signalé sur le produit.
7. Protégez l'appareil de tout risque de ruissellement ou d'éclaboussure. Ne place pas d'objets contenant des liquides, tels que des vases, sur l'appareil.

Informations sur les produits générateurs de bruit électrique

Remarque: ce matériel a fait l'objet de tests prouvant sa conformité aux limites imposées aux apparciels numériques de classe A, conformément à la partie 15 des réglementations de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles lorsque l'appareil est utilisé en environnement commercial. Ce matériel génére, utilise et est susceptible d'émettre de l'énergie à fréquence radio. À ce titre, s'il n'est pas installé ou utilisé conformément aux instructions, il est susceptible de perturber les communications radio. L'utilisation de cet équipement dans une zone résidentielle risque de provoquer des interférences nuisibles, auquel cas l'utiliseur devra remédier au problème à ses propres frais.

Toute modification non autorisée expressément par Bose Corporation est susceptible d'annuler le droit de l'utilisateur àmettre en œuvre celui-ci.

Ce produit de classe A est conforme aux specifications de la législation ICES-003 du Canada.

Courant d'applé à la mise sous tension : 32 A

Courant d'applé après une coupure d'alimentation de 5 secondes : 32 A

Ce produit répond aux critères d'immunité des directives EN55103-2 pour les appareils de classe E2.

INTRODUCTION 5

Bienvenue 5
1. Caracteristiques et avantages 5
Presentation 6
Connexions et réglages 7

Nomenclature 8
Positionnement de la commande 9
Installation du socle amplificateur L1° modèle II 10
Assemblage des enceintes array supérieure et inférieure du L1 modele II 10
Connexion au secteur 11
Connexion du module de graves B1 12
Ajout d'un moteur audio T1 ToneMatch (facultatif) 13
Ajout d'un second module de basses B1 (facultatif) 14
Ajout d'un amplificateur de puissance PackLite, modele A1 (facultatif) 15

Connexion de plusieurs modules de graves B1 15

Connexion d'un second module B2 16

INFORMATIONS D'UTILISATION

Réglage du niveau d'entrée analogue 17

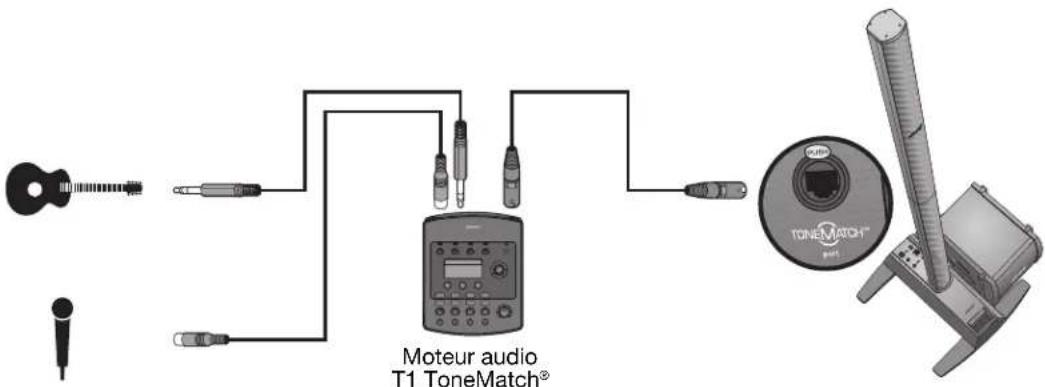

Utilisation d'un moteur audio T1 ToneMatch et d'une source audio analogue 17
Exemples d'utilisation 17

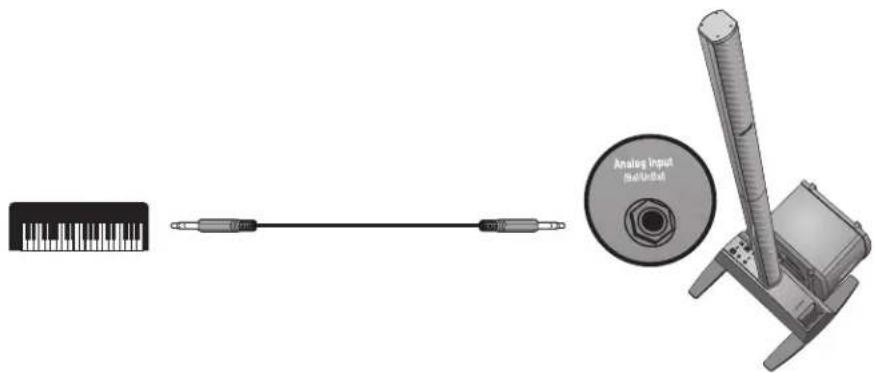

Musicienseul 17

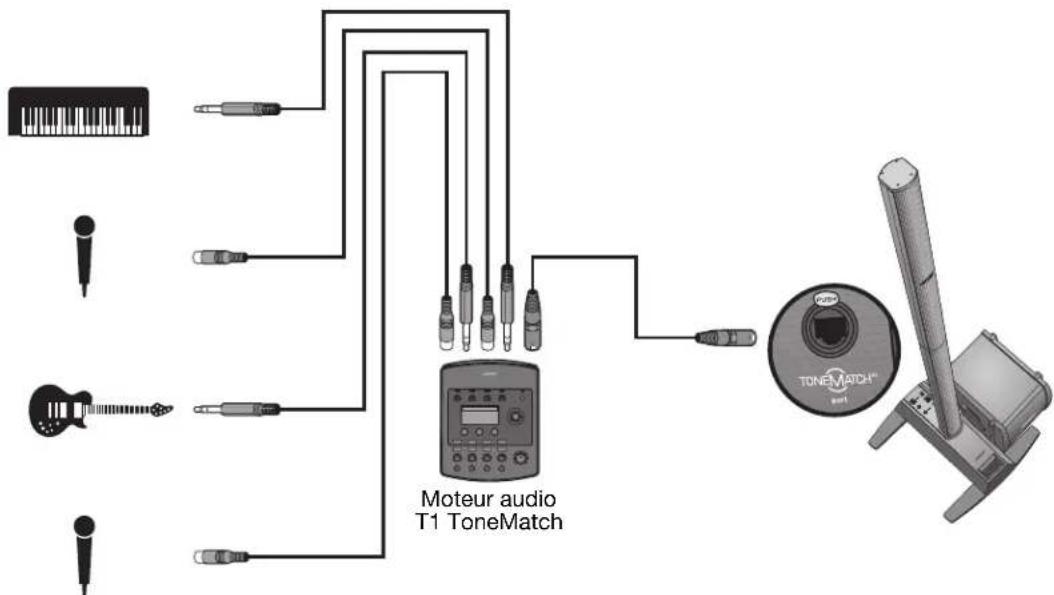

Plusieurs musiciens 18

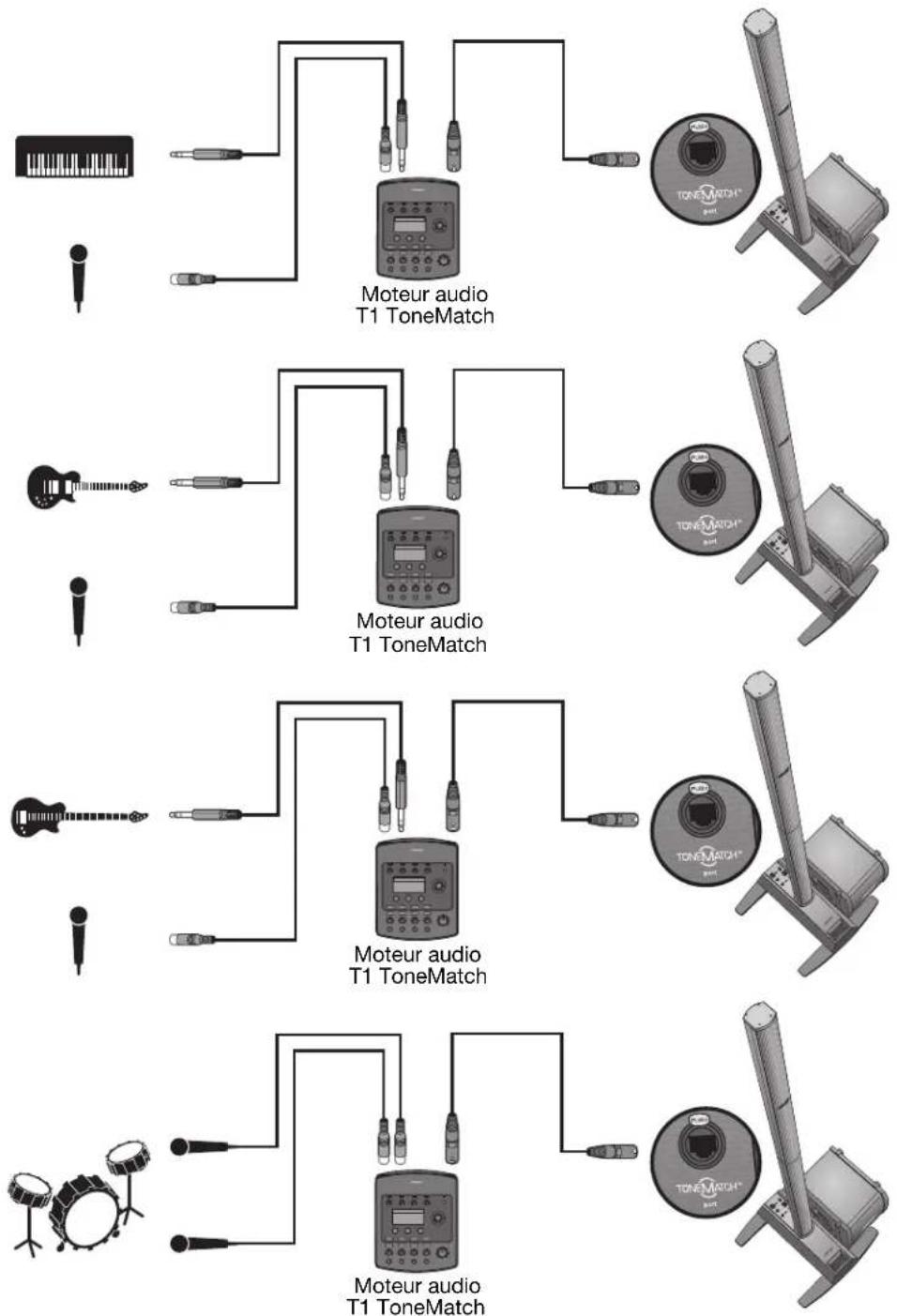

Orchestre 19

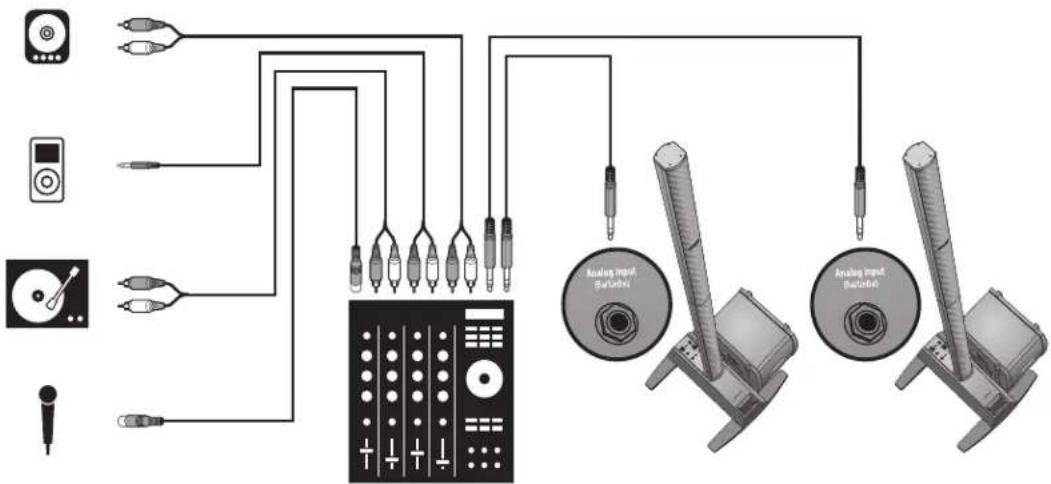

Disc Jockey 20

ENTRETIEN

Entretien du produit 21
Nettoyage 21
Service après-vente 21
Résolution des problèmes 21
Garantie limitée et enregistrement 23
Accessoires 23
Informations techniques 23

Spécifications mécaniques 23

Spcifications electriques 23

Entrées et sorties audio 23

Bienvenue

Merci d'avoir besoin le systeme Bose ^念 L1 ^念 modèle II avec connecteur pour port ToneMatch. Ce systeme est le fruit d'une technologie revolutionnaire et permet de bénéficier de la qualite d'un concert acoustique intimiste tout en profitant des performances de l'amplification.

Cette notice technique contient les instructions d'installation, de connexion et d'utilisation de la nouvelle système L1 modèle II.

Pour plus d'informations sur l'utilisation de ce système (conseils, techniques et questions fréquentes), visitez le site Internet www.bose.com/livesound.

\section*{Caracteristiques et avantages}

• Vous contrôlelez le son : comme lors d'un concert non amplifie, vous seul contrôlelez le son.
  Vous n'avez plus de doutes sur la qualité du son perché par les autres musiciens ou par vos auditeurs, car vous entendez ce qu'ils entendent.
• Installation simple et rapide : le système L1 modulo II est facile à transporter et peut être installé en quelques minutes, et non en plusieurs heures. Vous étés enfin libéré des efforts longs, épuisants et frustrants requis pour installer correctement des équipements sonores conventionnels.
• Amélioration considérable des performances : les performances et le plaisir s'accroissant considérablement, car vous n'avoz plus à vous démener pour vous entendre ou entendre les autres musiciens.
• Une source de plaisir et d'émotion : l'amélioration des performances des musiciens suscite le plaisir et l'emotion que recherchent les melomanes.
• Vous entendez ce que le public entend : pour la première fois, les musiciens entendent ce qu'entend leur public et ne risquent plus de jourer à des niveaux sonores désagréables.
• La musique est naturellement dynamique : il est désormais possible d'entendre et d'apprecier les passages les plus doux comme les parties les plus intenses.
• Un meilleur aspect visuel : il y a moins de matériel sur scene et davantage d'espace.
• Une reproduction acoustique inégalée : selon le public, la clarté et le prise qui se dégagent de la reproduction fidèle du son de chaque instrument et du respect de la position de chacun d'eux sur la scène (contrairement au mixage mono ou même stéreo de tous les instruments) est sans commune mesure avec les performances amplifiées qu'ils ont eu l'occasion d'écouterAAParavant.

Presentsation

Le système L1® modulo II avec port pour ToneMatch® est composé du socle amplificateur, de l'extension inférieure, des enceintes array supérieure et inférieure et d'un module de graves B1 ou B2. Un sac de transport rembourse accueille tous les éléments du système.

Pour améliorer plus encore les performances du système, vous pouvez lui ajouter :

• Un second module de graves B1 pour une guitareasse, une grossescaisse ou un orgue. Chaque socle amplificateur peut alimenter jusqu'à deux modules de graves B1 ou un module de graves B2.
• Un moteur audio T1 ToneMatch pour traitement numérique du signal, et apportant des entrées supplémentaires et une interface utilisateur.
• Un amplificateur de puissance PackLite® modulo A1 pour ajouter jusqu'à deux modules B1 ou un module B2 supplémentaires.

Voutrouvrez uneiste complete des equipments et accessoires complémentaires sur le site Web www.bose.com/livesound.

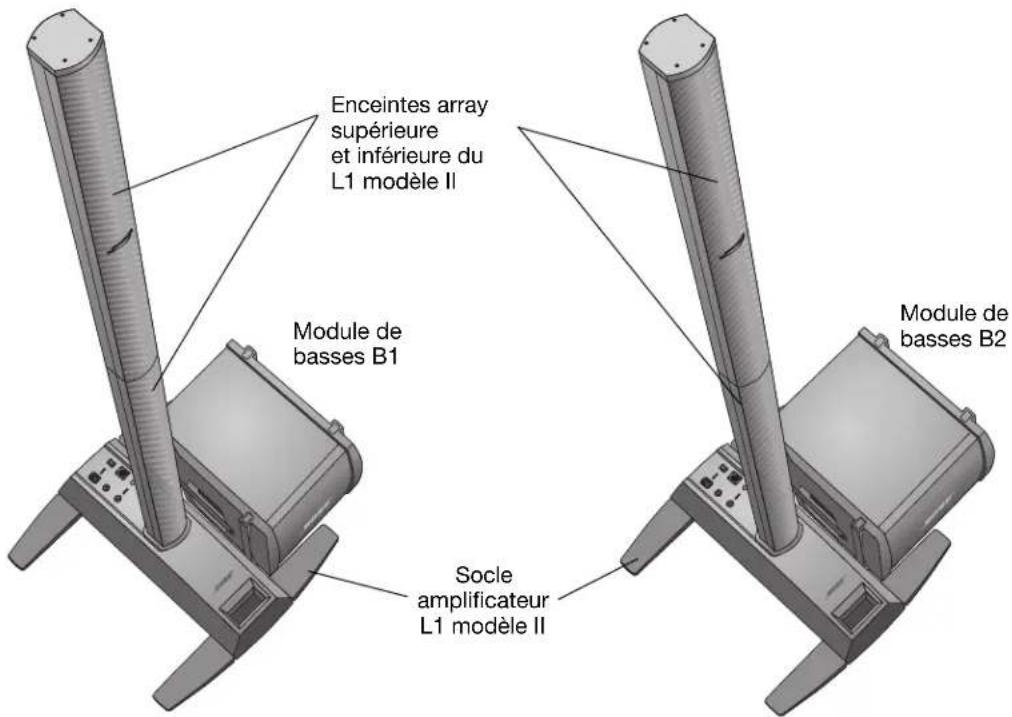

Figure 1 Système L1 modele II et équipement facultatif
Système L1 modele II avec connecteur ToneMatch

Équipements optionnels

Moteur audio T1 ToneMatch

Amplificateur de puissance PackLite, modele A1

Module de basses B1 supplémentaire

Module debasses B2

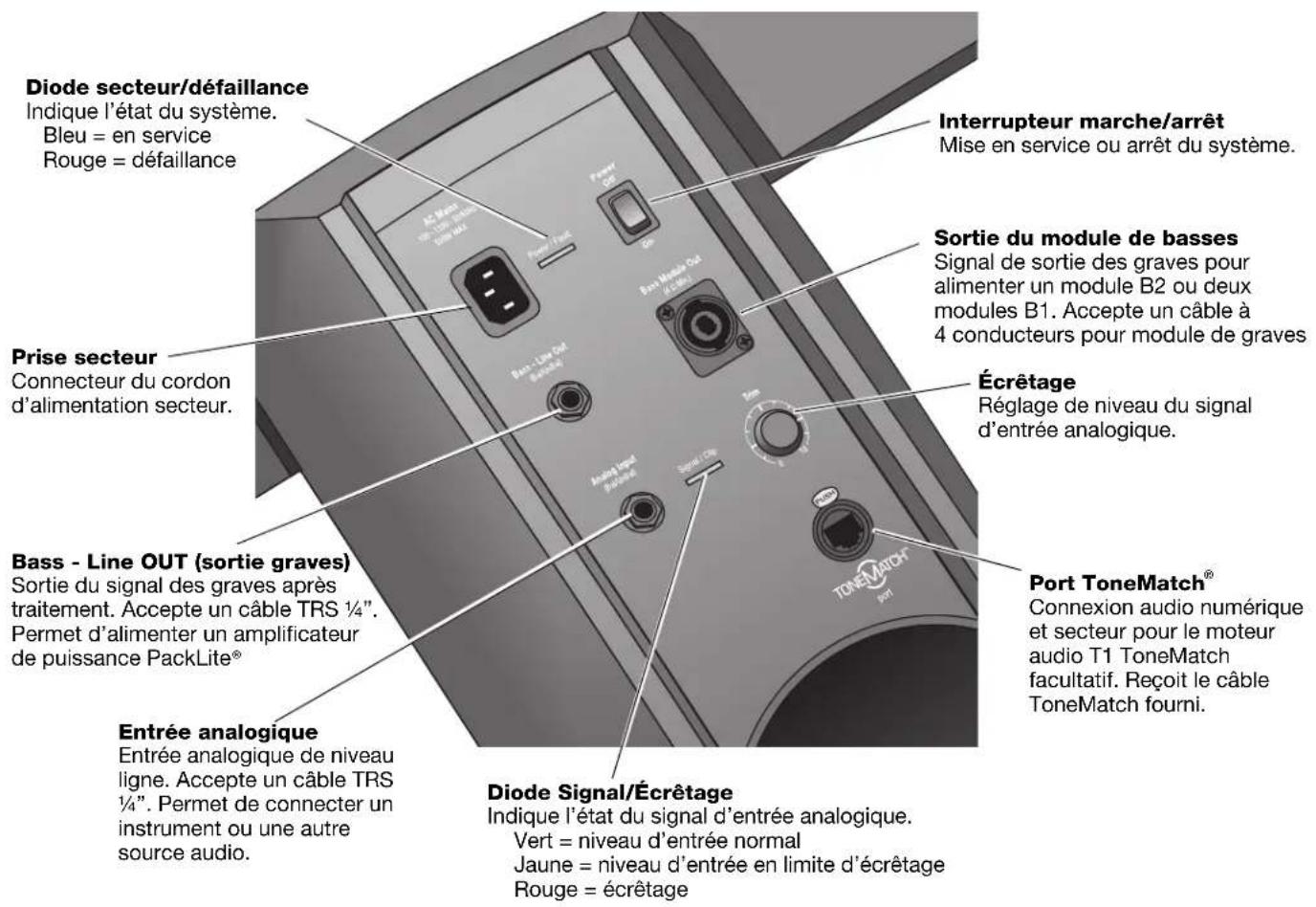

Connexions et réglages

Les connecteurs et les commandes sont situés sur le panneau supérieur du socle amplificateur (Figure 2).

Panneau supérieur du socle amplificateur

Figure 2

Nomenclature

Le L1^® modulo II est fourni dans trois cartons. Déballez les éléments avec précaution et vérifie la présence de tous les composants indiqués sur cette page.

A VERTISSEMENT : Pour éviter tout risque d'étouffement, gardez les sacs plastiques hors de portée des enfants.

Carton du socle amplificateur	Carton de l'array supérieure et inférieure	Carton du module de basses B1 ou B2
Socle amplificateur L1 modèle II	Enceintes array supérieure et inférieure L1 modèle II	Module de basses B1 ou B2
Sac de transport	Bas Haut	Capot
cordon d'alimentation	Sacs de transport	Câble pour module de basses (4 fils)
CD de démonstration		Pieds en caoutchouc (pour B2 uniquement)
Guide d'installation Notice rapide d'utilisation		Notice d'utilisation du module de basses B1 ou B2
Carte d'enregistrement

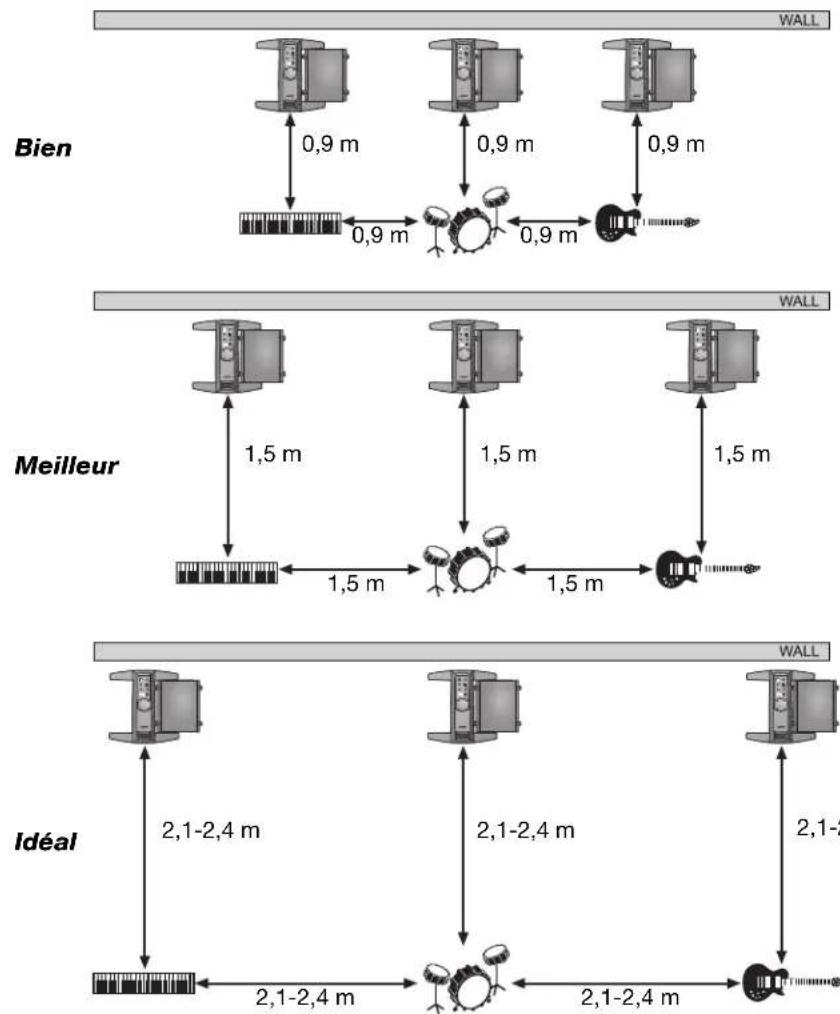

Positionnement de votre système

Le positionnement du socle amplificateur est une phase importante de l'installation de ce produit.

L'identification du meilleur emplacement dépend de plusieurs paramètres :

• la taille de la scène,
• le nombre de musiciens,
• les systèmes partagés (ajout d'un moteur audio T1 ToneMatch et de plusieurs instruments).

Les instructions suivantes vous permettront de commencer l'installation en vue d'un concert ou d'un spectacle.

• Installez le système dans le volume arrêté de la scène.
• Si possible, placez le système derrière le ou les musiciens.
• Si vous étés membre d'un groupe, évitez de vous serrer sur la scene. Laissez une certaine distance (idéalement de 2,1 à 2,4 metres) entre le système L1® modèle II et vous ou tout autre musicien. De cette façon, le son entoure les musiciens et se reflèchit sur les surfaces adjacentes de la salle, créé un son panoramicique qui envahit toute la pierce et suscite un plus grand plaisir d'écoute.

Figure 1 Consels de positionnement

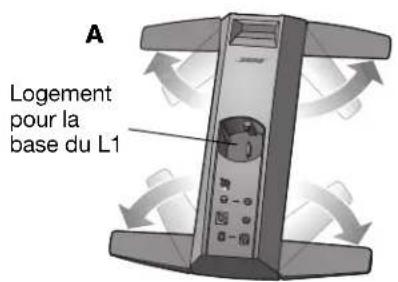

Installation du socle amplificateur L1® modèle II

1. Tout en maintainant le socle amplificateur verticalement au sol (Figure 2A), saisissez l'un des pieds et écartez-le le plus possible. Les autres pieds se déplient automatiquement. Les pieds doivent être entièrement déployés avant qu'il soit possible d'emboiter la partie inférieure du L1 dans le socle amplificateur.
2. Posez le socle amplificateur à plat sur le sol dans la position désirée (Figure 2B).

Figure 2 Pose du socle amplificateur sur le sol

A VERTISSEMENT: NE DEPLACEZ JAMAIS le système entierement assemblé. Vous pouriez vous blesser ou endommager le produit. Positionné le socle amplificateur sur le sol à l'emplacement choisi avant d'assemblier le système.

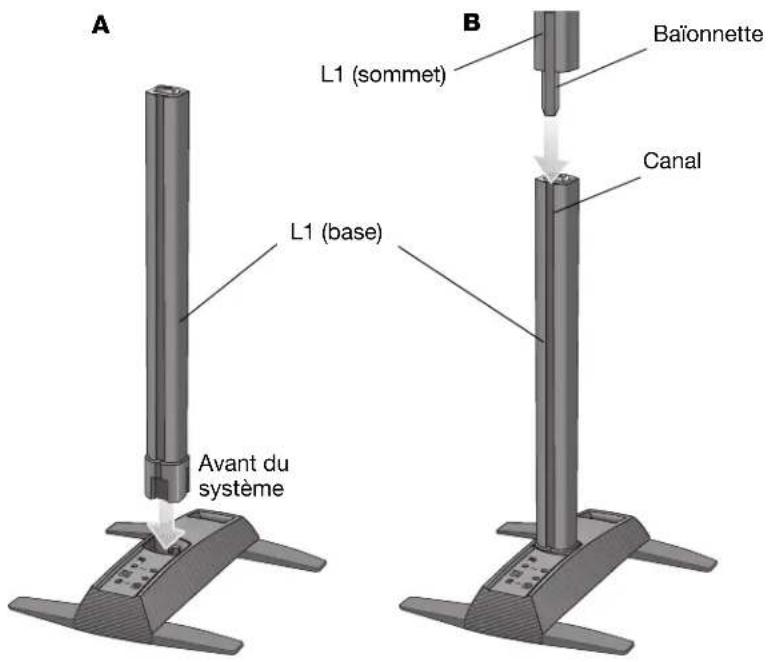

Assemblage des enceintes array supérieure et inférieure du L1 modele II

Cette procédure désignée le installation des sections de l'enceinte dans le socle amplificateur. Si vous prévoyez de monter le moteur audio T1 ToneMatch® sur le système L1 modulo II, consultez le chapitre « Ajout d'un moteur audio T1 ToneMatch® (facultatif) » en page 12 avant d'installer la section supérieure de l'enceinte.

1. Présentez la base du L1 avec la grille vers l'avant et emboîte-la dans le socle amplificateur (Figure 3A). Veillez à l'insérer en entier dans le logement pour assurer sa stabilité et la qualité de la connexion.
2. Alignez la baionnette située au sommet du L1 sur la cannelure à l'arrière de la base du L1, et abaissez la partie supérieure du L1 sur la partie inférieure pour l'emboiter (Figure 3B).

Figure 3 Installation des enceintes array supérieure et inférieure du L1 modele II

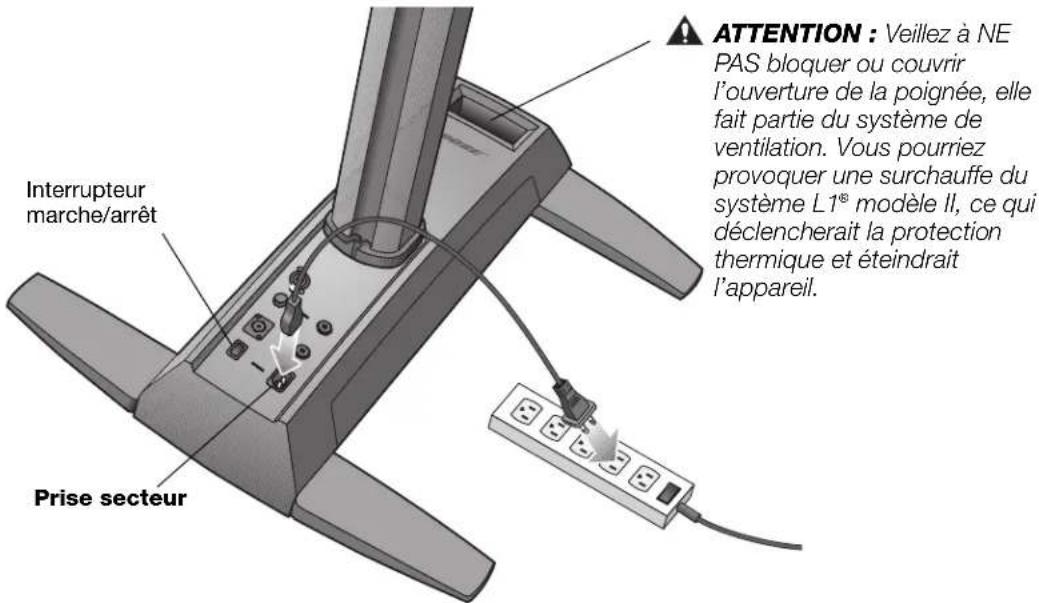

Connexion au secteur

1. Vérifie que le commutateur de mise sous tension est en position coupée (OFF).
2. Connectez le cordon d'alimentation à la prise AC Mains du socle amplificateur.
3. Branchez l'autre extrémité à une prise secteur (Figure 4).

Figure 4
Connexions secteur

ATTENTION: Bose recomande de proteger tous les equipments electroniques par un dispositif de protection contre les surtensions. Les variations de tension et les surcharges transitoires peuvent endommager les composants de n'importe quel systeme. Des dispositifs de protection contre les surtensions sont disponibles dans les magasins spécialisés en electronique.

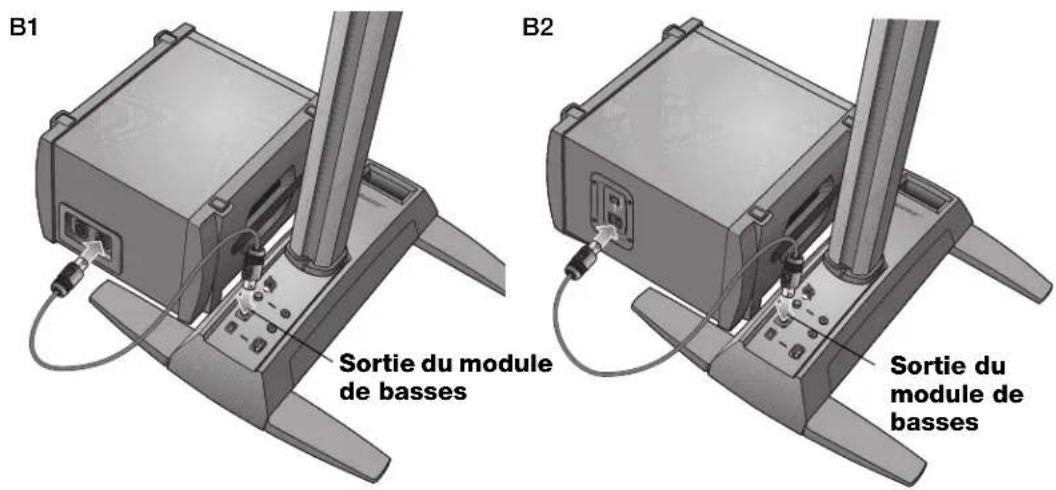

Connexion du module de graves B1

Le module de basses B1 ou B2 peut etre place sur le sol verticalement ou horizontalement. Il s'adapte entre les pieds du socle amplificateur.

1. Branchez une extrémité du cable du module de basses B1 ou B2 dans l'un des connecteurs de basses. Verrouillez la fiche en la faisant tourner dans le sens horsaire. Vous doivent entendre un déclic.
2. Insérez l'autre extrémité du cable dans le connecteur Bass Module Out du socle amplificateur. Verrouillez la fiche en la faisant tourner dans le sens horaire.

Remarque: Pour déconnecter un cable B1 ou B2, faites glisser vers l'arrière le pouvoir en métal situé sur le corps de la fiche, faites tourner celle-ci dans le sens inverse des aiguilles d'une montre et retirez-la du connecteur.

Figure 5
Module de graves B1

ATTENTION

• NE PAS connecter un module de basses B1 à deux socles amplificateurs en même temps.
• NE PAS connecter au socle amplificateur un module de basses autre que le module B1 ou B2.
• NE PAS remplacer le cable fourni par un cable d'enceinte à 2 fils. Utiliser uniquement le cable à quatre broches fourni pour connecter le module de basses au socle amplificateur. Le socle amplificateur utilise les signaux transmis par deux des quatre fils du cable (ou la position du commutateur du panneau arriere du B2) pour détecter automatiquement le nombre de modules de graves connectés.

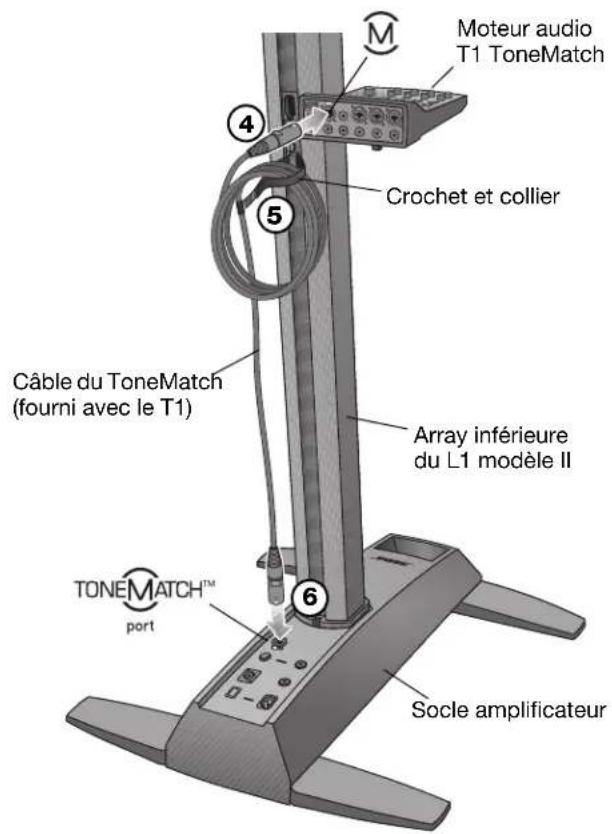

Ajout d'un moteur audio T1 ToneMatch® (facultatif)

Le moteur audio T1 ToneMatch® offre des capacités d'entretes/sorties supplémentaires et son traitement numérique du signal permet de modifier le son produit. Le moteur audio est fourni avec des accessoires de montage pour l'adapter au cote gauche ou droit des arrays supérieure et inférieure du L1° modèle II.

Remarque: Il se monte sur la section inférieure de l'enceinte, ce qui nécessite une dépose préalable de la section supérieure.

1. Faites glisser le support dans la glissière à l'arrière de la partie inférieure du L1 et tournez le bouton dans le sens des aiguilles d'une montre pour verrouiller le support (Figure 6).
2. Insérez la barre de montage dans son logement dans le support et poussez-la vers le bas.
3. Placez le T1 sur la barre de montage comme sur l'illustration.
4. Branchez une extrémité du cable du ToneMatch (fourni avec le moteur audio) dans le connecteur de sortie pour le ToneMatch (M) sur le T1.
5. Fixez le cable sur le support à l'aide du crochet et du collier.
6. Insérez l'autre extrémité du cable dans le connecteur ToneMatch du socle amplificateur.

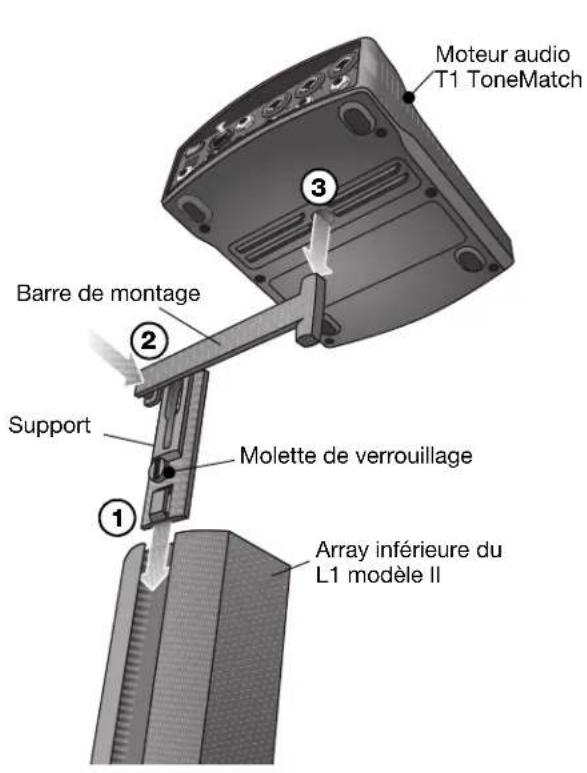

Figure 6
Montage du T1

Ajout d'un second module de basses B1 (facultatif)

La sortie pour module de basses du socle amplificateur peut contrcler un ou deux modules de graves B1. Ces modules peuvent etre empilés sils sont placés a l'horizontale (Figure 7).

Il est possible d'ajouter un ou deux modules B1 à l'aide de l'amplificateur de puissance PackLite. Voir « Ajout d'un amplificateur de puissance PackLite, modele A1 (facultatif) » à la page 15.

ATTENTION: Ne connectez pas plus de deux modules de basses B1 à la prise Bass Module Out du socle amplificateur. Cela provoquerait une surcharge au niveau de l'amplificateur du socle amplificateur, limitant ainsi les performances du système.

1. Connectez le premier B1 au connecteur Bass Module Out du socle amplificateur.
2. Insérez l'une des extrémités du second cable du module de basses B1 dans le connecteur inutilisé du premier module B1. Insérez l'autre extrémité du cable dans l'un des connecteurs du second module B1.

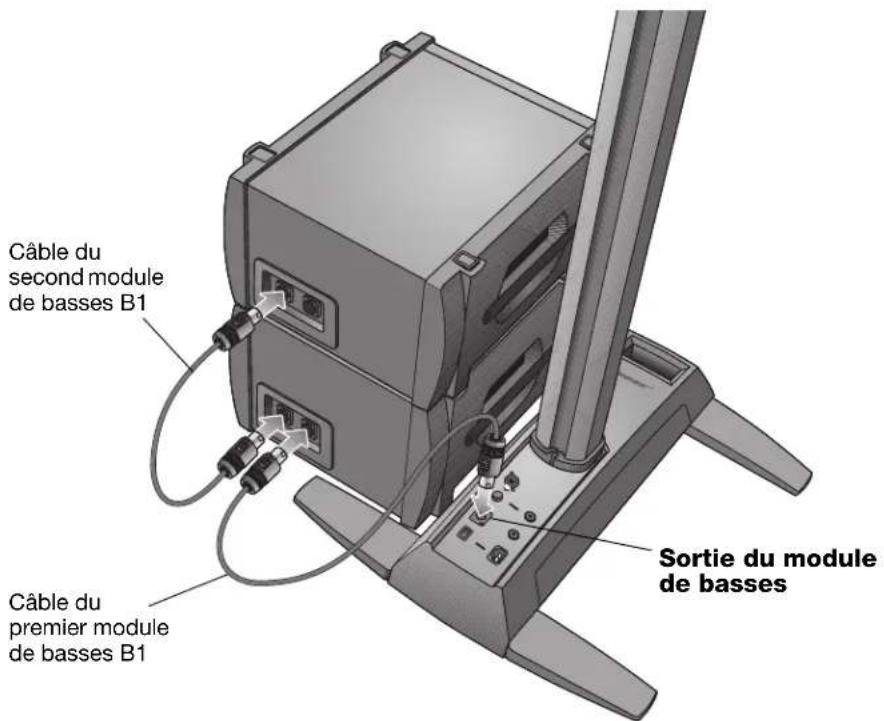

Installation de deux modules de basses B1

Figure 7

Ajout d'un amplificateur de puissance PackLite®, modele A1 (facultatif)

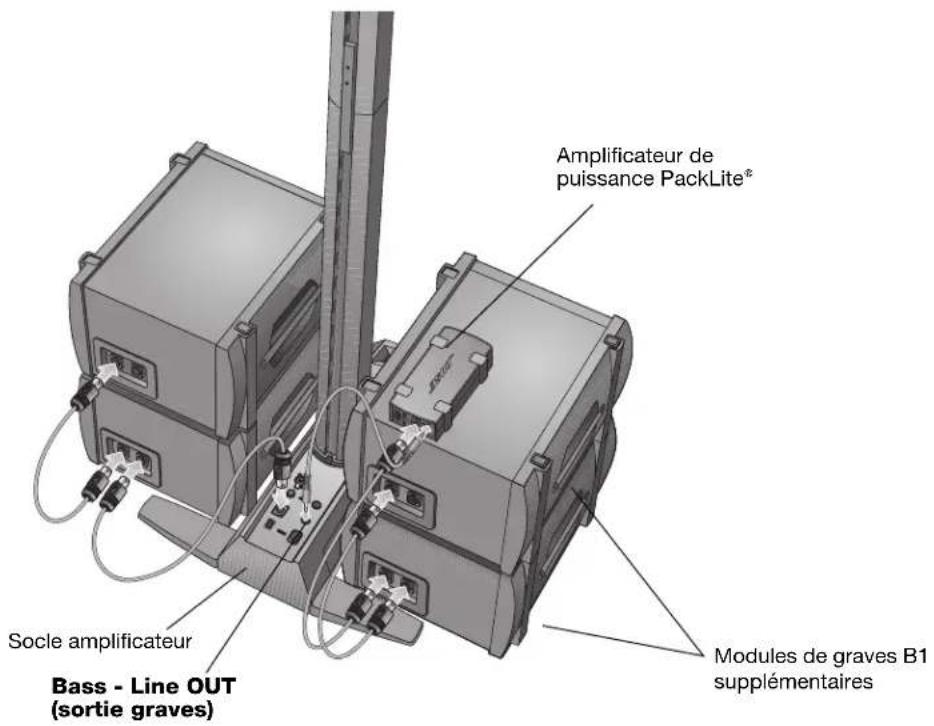

Connexion de plusieurs modules de graves B1

L'amplificateur de puissance PackLite® modulo A1 permet d'ajouter des modules B1 supplémentaires. Reportez-vous à la notice d'utilisation du A1 pour plus de détails.

1. Vérifiez que le commutateur de mise sous tension de l'amplificateur A1 est en position coupée (OFF).
2. Insérez une extrémité du cable TSR fourni dans le connecteur Bass - Line Out du socle amplificateur, Raccordez l'autre extrémité au connecteur INPUT de l'amplificateur A1.
3. Connectez le cable d'un module de graves B1 du connecteur OUTPUT de l'amplificateur A1 à un module de graves B1. Si nécessaire, connectez un second B1 au premier.
4. Branchez une extrémité du cordon secteur à l'amplificateur A1 et l'autre extrémité à une prise secteur.
5. Mettez le commutateur d'alimentation de l'amplificateur A1 en position ON (I).

Raccordement de l'amplificateur A1 au socle amplificateur

Figure 8

ATTENTION: NE PAS empiler en colonne plus de quatre modules B1.

Connexion d'un second module B2

L'amplificateur de puissance PackLite® modulo A1 permet d'ajouter des modules B2 supplémentaires à un système L1 modulo II.

1. Vérifiez que le commutateur de mise sous tension de l'amplificateur A1 est en position coupée (OFF).
2. Insérez une extrémiteducable TSR fourni dans le connecteur Bass - Line Out du socle amplificateur.Racordez l'autre extrémité au connecteur INPUT de l'amplificateur A1.
3. Connectez un cable pour module de graves B2 du connecteur OUTPUT de l'amplificateur A1 au module de graves B2.
4. Branchez une extrémité du cordon secteur à l'amplificateur A1 et l'autre extrémité à une prise secteur.
5. Me ttez le commutateur d'alimentation de I'amplificateur A1 en position ON (I).

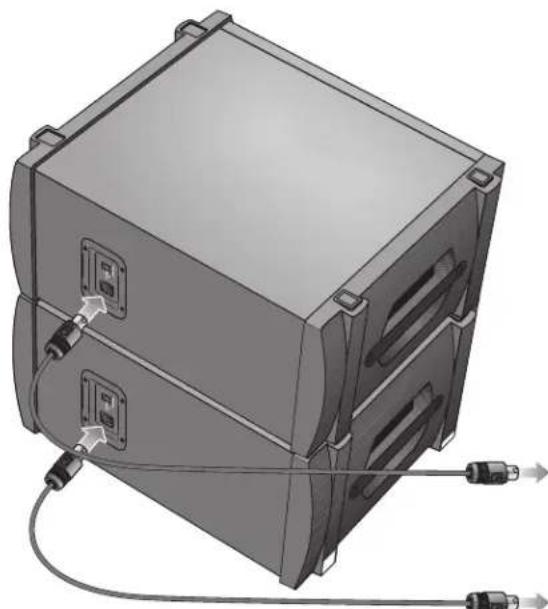

Connexion de deux modules de graves B2

Figure 9

Vers le connecteur Bass Module Out du socle amplificateur
Vers la sortie OUTPUT de l'ampli PackLite

ATTENTION: N'EMPILEZ PAS plus de deux modules B2.

Réglage du niveau d'entrée analogue

Signal /Clip

Système L1 modèle II
unique avec instrument à clavier

Lorsque vous connectez une source audio à l'entrée analogue (Analog Input), suivez ces conseils pour ajuster l'échéage (Trim).

1. Reglez la commande Trim du socle amplificateur sur zéro (0).
2. Connectez la source audio à l'entrée marquee Analog Input.
3. Reglez le volume de la source audio au niveau désiré.
4. Mettez la source en lecture et augmentez le niveau de Trim jusqu'à ce que l'indicateur Signal/Clip soit vert ou jaune.
5. Si l'indicateur Signal/Clip est rouge, diminuez le niveau de Trim jusqu'à ce qu'il devienne vert ou jaune.

Utilisation d'un moteur audio T1 ToneMatch et d'une source audio analogue

Le système L1® modèle II peut fonctionner avec un moteur audio T1 ToneMatch et une source audio analogue connectée au socle amplificateur. Toutefois, le volume du moteur audio et celui de la source audio analogue doit être ajustés séparément.

• Le réglage Trim du socle amplificateur n' affecte que le volume de la source audio analogue connectée à l'entrée Analog Input. L'indicateur Signal/Clip ne renseigne donc que sur le niveau du signal d'entrée analogue.
• Le moteur audio T1 ToneMatch est doté d'un réglage d'échéage (Trim) et d'un indicateur de signal/échéage pour chaque entrée, d'un réglage Volume pour chaque sortie et d'un réglage de volume général (Master) qui permet de régler le niveau de sortie du ToneMatch à destination du socle amplificateur. Ces réglages sont sans effet sur le signal envoyé à l'entrée Analog Input.

Exemples d'utilisation

Il existe diverses façons de configurer et utiliser ce système, avec ou sans le moteur audio T1 ToneMatch. Voici quelques exemples d'utilisation typiques. Si vous utilisez le moteur audio T1 ToneMatch, consultez son mode d'emploi pour toutes informations sur son installation et sa configuration.

Musicien seul

Un musicien peut jour en solo sur un seul instrument via le système L1 modèle II (Figure 1). Mais il peut aussi jour d'un instrument et utiliser un microphone pour le chant (Figure 2 à la page 18).

Figure 1

Figure 2

Système L1® modèle II unique avec guitare et microphone

Figure 3

Système L1 modulo II
unique avec plusieurs
instruments et un moteur
audio T1 ToneMatch

Plusieurs musiciens

Dans ce cas de figure, un duo piano-guitare chante et joue via un unique moteur audio T1 ToneMatch et un système L1 modele II.

Orchestre

Dans le cas d'un orchestre, notre exemple sera basé sur plusieurs moteurs audio T1 ToneMatch et plusieurs systèmes L1^® modèle II. Chaque musicien chante et joue via un unique moteur audio T1 ToneMatch audio et un système L1 modèle II.

Plusieurs systèmes
L1 modèle II, chacun avec un moteur audio
T1 ToneMatch

Figure 4

Disc Jockey

Les DJ utilisent diverses sources (lecteur de CD, platine, lecteur MP3, etc.) connectées à une table de mixage. Dans cet exemple, deux sorties d'une table de mixage peuvent être connectées à deux systèmes L1® modulo II pour gérer le son en stéreo.

Deux systèmes L1 modèle II, une table de mixage et plusieurs sources

Figure 5

Entretien du produit

Nettoyage

• Pour nettoyer les boitiers du système, utilisez uniquement un chiffon doux et sec.
• N'utilise pas de solvants, de produits chimiques ni de liquides de nettoyage contenant de l'alcool, de l'ammoniaque ou des substances abrasives.
• N'utilise aucun aérosol à proximé du système et ne laissez aucun liquide pénétrer par une des ouvertures.
• Si nécessaire, vous pouvez utiliser avec précaution un aspirateur pour dépoussierer la grille de l'enceinte L1° modèle II et les enceintes arrays inférieures.

Service après-venture

Pour obtenir une aide supplémentaire afin de résoudre vos problèmes, contactez le service clients de Bose Live Music au numéro [phone] ou consultez le site Internet www.Bose.com/livesound.

Résolution des problèmes

Si vous rencontres des problèmes lors de l'utilisation de ce produit, essayez les solutions suivantes. Si vous ne parvez que à résoudre le problème, contactez directement le service clients de Bose® Live Music Customer Service au [phone] (USA et Canada) afin de convenir d'un rendez-vous pour maintenance.

Outils de dépannage recommends :

• Un voltmetre portable
• Un testeur de câbles
• Un testeur d'alimentation secteur

Des cables Equipes de fiches XLR et Jack 6,35 mm (1%)
Cable a quatre broches pour module de graves B1
- Un cordon d'alimentation secteur de remplacement

Problème	Mesure corrective
Le système est branché au secteur, l'interrupteur est en position de marche, mais la diode de mise sous tension ne s'allume pas.	Vérifiez que la prise secteur fonctionne. Essayez de faire fonctionner une lampe ou un autre apparéil sur cette prise secteur, ou testez celle-ci à l'aide d'un voltmètre.Vérifiez que la fiche du cordon d'alimentation du socle amplificateur est bien insérée dans la prise secteur.
La diode de mise sous tension est allumée (en vert) maisaucun son n'est émis.	Vérifiez que le contrôle du volume n'est pas en position minimum sur votre instrument.Assurez-vous que le niveau d'écrétage (Trim) du socle amplificateur est élevé.Vérifiez que l'instrument est bien raccordé à la fiche Analog Input Connectez votre instrument au socle amplificateur à l'aide d'un autre cable.Branchez votre instrument à un autre amplificateur pour vous assurer qu'il fonctionne.
La diode de mise sous tension s'allume en rouge lorsque le socle amplificateur est sous tension.	Contactez le support clientèle Bose Live Music Customer Support au numéro [phone] pour obtenir de l'aide.
Le disjoncteur du bâtiment se déclenché constamment.	Si plusieurs socles amplificateurs sont branchés sur le même circuit d'alimentation, veillez à échelonner leur mise sous tension. Chaque socle amplificateur a un courant de démarrage en créée de 32 ampères lors de sa mise sous tension.Si plus de trois socles sont raccordés à un seul circuit de 15 ampères, brancheç certains systèmes sur un autre circuit électrique. Chaque socle amplificateur peut nécessiter une intensité de 5 ampères ou plus lorsqu'il est utilisé à un fort volume durant une longue période.
Si aucune source n'est branchée dans le socle amplificateur, un sifflement ou un bourdonnement sont émis	À l'aide d'un testeur d'alimentation secteur, testez la prise secteur à laquelle est branché le socle amplificateur pour vérifier l'absence de faux contacts ou de branchements inversés (phase, neutre et/ou terre).Si vous utilisez une rallonge électrique, veillez à la tester comme indiqué précédemment.
Le module de graves B1 ou B2 est connecté, mais aucun son grave n'est émis.	Utilissez le cable à quatre broches pour module de graves fourni. Vérifiez que le module de graves est correctement connecté à la prise Bass Module Out du socle amplificateur.Essayez un autre cable à quatre broches.Si possible, essayez un autre module de gravesAssurez-vous que le firmware du socle amplificateur est à jour.
Le volume du module de graves B1 ou B2 n'est pas équilibré avec celui du système	Vérifiez que vous utilisez bien le cable à quatre broches pour module de graves fourni avec le module.Vérifiez que la grille du module de graves est bien orientée vers les musiciens et le public.
Aucun son Médium ou aigu n'est émis par l'enceinte L1®modèle II	Vérifiez que les enceintes arrays inférieure et supérieure du L1 modèle II sont correctement insérées dans leurs connecteurs.Vérifiez que les bornes de connexion ne sont pas piées ou cassées.Essayez de nettoyer les bornes de connexion des deux parties de l'enceinte avec un aérosol adapté aux connexions électroniques.
Le son des instrument ou de la source audio est distordu	Vérifiez que la diode rouge n'est pas constamment allumée. Si tel est le cas, diminuez le réglage d'échéage (Trim). Essayez avec une autre source.Essayez votre microphone sur un autre socle amplificateur.
Le son émis par le caisson de basses amplifié d'un autre fournisseur est mauvais lorsqu'il est connecté à la prise Bass-Line OUT du socle amplificateur	Débranchez tout module de graves Bose connecté au socle amplificateur.Le signal émis par la sortie Bass-Line Out est peut-être trop élevé pour le caisson de basses amplifié. Essayez d'attenuer le signal.Essayez de connecter différemment le caisson de basses amplifié en utilisant par exemple un cable symétrique ou asymétrique et/ou une boîte de liaison directe.Vérifiez que les commandes de gain et de niveau d'entrée du caisson de graves sont régliées correctement.Si vous utilisez un caisson de graves amplifié disposant d'un filtre répartiteur (crossover), réglez celui-ci sur 180 Hz.
Le son émis par des modules de graves B1 ou B2 alimentés par un amplificateur de puissance tiers et connectés à la prise Bass-Line OUT est médiocre	Vérifiez qu'au moins deux modules de graves B1 ou B2 sont directement connectés à la fiche Bass Module Out du socle amplificateur à l'aide d'un cable à 4 conducteurs pour module de graves.Vérifiez les paramètres de gain de l'amplificateur de puissance tiers. Le volume des modules de graves, amplifié par le socle amplificateur, doit être similaire à celui des modules de grave dépendant de l'amplificateur externe.
Le microphone provoque un problème de larsen	Orientez le microphone de façon à ce qu'il ne soit pas dirigé directement vers son enceinte array du L1 modèle Il correspondante.Essayez un autre microphone.Modifiez la position de l'enceinte et/ou du chanteur sur la scène.Augmentez la distance entre l'enceinte et le microphone.Si vous utilisez un processeur d'effets pour voix, assurez-vous qu'il ne contribue pas au problème de larsen.

Garantie limitée et enregistrement

Cet apparéil est couvert par une garantie limite é transérable. Les détails de cette garantie sont fournis avec l'appareil. Pour enregistrer votre produit, visitez la page www.bose.com/register ou appelez le [phone] (USA et Canada uniquement). En cas d'oubli, votre garantie limite ne s'en trouvera pas affectée.

Accessoires

Consultez la page www.Bose.com/livesound ou appelez le [phone] (USA et Canada uniquement) pour obtenir des informations sur les accessoires disponibles.

Informations techniques

Spécifications mécaniques

	Dimensions	Poids
Socle amplificateur L1® modulo II :	12,8 cm (H) x 26,2 cm (L) x 69.2 cm (P)	10,7 kg
Enceinte array supérieure du L1 modulo II :	111,0 cm (H) x 9,0 cm (L) x 10,5 cm (P)	7,4 kg
Enceinte array inférieure du L1 modulo II :	111,0 cm (H) x 9,0 cm (L) x 10,5 cm (P)	7,9 kg
Module de graves B1 :	38 (H) cm x 26 cm (L) x 45 cm (P)	11,4 kg
Module de graves B2 :	59,4 (H) cm x 33,8 cm (L) x 48 cm (P)	20,41 kg

Spécifications électriques

• Caracteristiques électriques : 100-120 V ~ 50/60 Hz 500 W (USA/Canada) ; 220-240 V ~ 50/60 Hz 500 W (Europe)
  Courant d'applé à la mise sous tension : 32A sous 120V 60Hz (USA/Canada); 61A sous 230V 50Hz (Europe)

composante Impedance

Enceintes array supérieure et inférieure du L1® modulo II: 4Ω

Module de graves B1: 8Ω

Module de graves B2: 4Ω

Entrées et sorties audio

• Port T1 ToneMatch®: connecteur Ethercon/RJ45 de sortie CC/entree données pour un moteur audio T1 ToneMatch
• Entrée analogue: entrée de niveau Ligne sur fiche TRS 1/4"
• Bass - Line OUT (sortie graves): -4 dBu (nominal), +9 dBu (maximum.) (connexion TRS symétrique) -10dBu (nominale), +3dBu (max.) (connexion TS asymétrique)
• Sortie du module de graves : Neutrik NL4 pour un ou deux modules de graves B1 ou pour un module de graves B2
