GK46TIMXS - Cuisinière V-ZUG - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Cuisinière
Dimensions (L x P x H)	60 x 60 x 85 cm
Type de cuisson	Induction
Nombre de foyers	4 foyers
Puissance totale	7.4 kW
Four	Oui, multifonction
Capacité du four	70 litres
Énergie	Électrique
Classe énergétique	A
Fonctions de sécurité	Arrêt automatique, verrouillage du panneau de commande
Facilité de nettoyage	Intérieur du four émaillé, surface vitrocéramique
Accessoires inclus	Grille, plat à rôtir
Garantie	2 ans

FOIRE AUX QUESTIONS - GK46TIMXS V-ZUG

Comment allumer la cuisinière V-ZUG GK46TIMXS ?

Pour allumer la cuisinière, tournez le bouton de réglage de la température sur la position désirée et appuyez sur le bouton d'allumage. Assurez-vous que l'alimentation électrique est bien connectée.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez que la cuisinière est bien branchée et que le disjoncteur n'est pas déclenché. Assurez-vous également que le bon mode de cuisson est sélectionné.

Comment nettoyer le four de la cuisinière ?

Utilisez un nettoyant doux et un chiffon non abrasif pour nettoyer l'intérieur du four. Évitez les produits contenant de l'acide ou des agents corrosifs.

La cuisinière émet un bruit étrange, que faire ?

Un bruit peut indiquer un problème avec le ventilateur ou le moteur. Éteignez la cuisinière et contactez un technicien si le bruit persiste.

Comment régler la minuterie sur la cuisinière V-ZUG GK46TIMXS ?

Appuyez sur le bouton de minuterie, puis utilisez le bouton de réglage pour définir le temps désiré. Appuyez à nouveau pour confirmer.

Que faire si le voyant de chaleur résiduelle reste allumé ?

Cela signifie que la surface de cuisson est encore chaude. Attendez qu'elle refroidisse avant de la toucher ou de nettoyer.

Comment changer l'ampoule du four ?

Débranchez la cuisinière, puis retirez le couvercle de l'ampoule à l'intérieur du four. Remplacez l'ampoule par une nouvelle de type approprié et remettez le couvercle.

La cuisinière affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste, contactez le service client pour assistance.

Comment utiliser la fonction de nettoyage automatique ?

Sélectionnez le mode de nettoyage automatique sur le panneau de commande et suivez les instructions affichées. Assurez-vous de retirer tous les accessoires du four avant le démarrage.

Où trouver le numéro de série de la cuisinière ?

Le numéro de série se trouve généralement à l'arrière de la cuisinière ou à l'intérieur de la porte du four. Vérifiez le manuel d'utilisation pour plus de détails.

MODE D'EMPLOI GK46TIMXS V-ZUG

Champ de cuisson à induction

Merci d'avoir porté votrechoix sur l'un de nos produits. Vote nouvel apparéil répond aux exigences les plus élevées et son utilisation est des plus simples. Accordez-vous toutefois le temps de dire ce mode d'emploi. Voussous familiariserez ainsi avec vos个项目, ce qui vous permettra de l'utiliser de manière optimale et sans dérangement.

Tenez compte des consignes de sécurité.

Modifications

Le texte, les illustrations et les données correspondant au niveau technique de l'appareil au moment de la mise sous presse de ce mode d'emploi. Sous réserve de modifications dans le cadre du progrès technique.

Domaine de validité

La famille de produits (numéro de modèle) correspond aux premiers chiffres figurant sur la plaque signalétique. Ce mode d'emploi est valable pour:

Type Famille de produits
GK56TIMSC/O, GK56TIMSZ/O 31081
GK46TIMSC/O, GK46TIMSZ/O, GK46TIMSU/O 31086
GK46TIMXSC, GK46TIMXSZ 31087

Les différences d'execution sont mentionnées dans le texte.

Table des matieres

1 Consignes de sécurité 5

1.1 Symboles utilisés 5
1.2 Consignes de sécurité generales 5
1.3 Consignes de sécurité spécifiques à l'appareil 6
1.4 Consignes d'utilisation 7

2 Elimination 10

3 Première mise en service 11

4 Notre apparéil 12

4.1 Aperçu des apparéils 12
4.2 Elements de commande et d'affichage 13
4.3 Fonctionnement des champs de cuisson à induction 14
4.4 Detection de la presence d'une casserole 14
4.5 Cuisson flexible 15
4.6 Ustensiles de cuisson 15
4.7 OptiGlass 16

5Utilisation 17

5.1 Enclencher et déclencher l'appareil 17
5.2 Regler une zone de cuisson 17
5.3 Declencher la zone de cuisson 17
5.4 Indication de chaleur résiduelle 17
5.5 Tableau des niveaux de puissance 18
5.6 Fonction Fondre 18
5.7 Fonction Maintien au chaud 18
5.8 Fonction Cuire au petit bouillon 19
5.9 PowerPlus 19
5.10 Fonction bridge 22
5.11 Départ rapide automatique 22
5.12Durée de fonctionnement 23
5.13 Minuterie 25
5.14 Sécurité enfants 26
5.15 Fonction de restauration 27
5.16 Pause de cuisson 27
5.17 Protection pour le nettoyage 27

6 Reglages utiliseur 28

6.1 Modifier les réglages utiliser 29

7 Entretien et maintenance 30
8 Eliminer soi-même des pannes 31
9 Caracteristiques techniques 34

9.1 Fiche technique du produit 34

Index 36

10 Notes 38
11 Service et assistance 39

1 Consignes de sécurité

1.1 Symboles utilisés

Ce symbole est utilisé pour toutes les consignes importantes au niveau de la sécurité.

Le non-respect de ces consignes peut entrainer des blessures, un endommagement de l'appareil ou de l'installation!

Informations et consignes dont il faut tener compte.

Informations concernant l'élimination

Informations concernant le mode d'emploi

• Indique les étapes de travail à réaliser l'une après l'autre.

• Décrit la réaction de l'appareil à l'étape de travail réalisée.

• Indique une enumeration.

1.2 Consignes de sécurité generales

• Ne mettez l'appareil en service qu'aupres avoir lu le mode d'emploi.

• Ce type d'appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes sans experience et/ou connaissances en la matière, si elles sont sous surveillance ou ont pu bénéficier d'instructions quant à une utilisation en toute sécurité de l'appareil et qu'elles ont bien compris les risques inherents à son utilisa

tion. Cet apparéil n'est pas un jouet. Le nettoyage et les opérations d'entretien à effectuer par l'utilisateur ne doivent pas été réalisés par des enfants sans surveillance.

• Si l'appareil n'est pas équiné d'un cable de raccordement électrique avec une fiche ou d'autres disposits de coupure du secteur représentant sur chacun des pôles un intervalle de coupure conforme aux conditions de la catégorie de surtension III pour une déconnexion complète, il faut intégrer dans l'installation électrique fixe un disjoncteur conformément aux régles d'installation.
• Si le cable de raccordement électrique de l'appareil est endommaged, il doit être remplace par le fabricant, son service clientèle ou une personne représentant une qualification analogue afin d'éviter tout danger.

1.3 Consignes de sécurité spécifiques à l'appareil

• AVERTISSEMENT: si une fissure apparait sur la surface (déterioration en continu de l'épaisseur du matériel), il fautmettre l'appareil hors service et le débrancher du secteur afin d'évier tout risque d'électrocution.
• AVERTISSEMENT: pendant son fonctionnement, l'appareil ainsi que ses parties accessibles deviennent brûlants. Veillez à éviter tout contact avec les éléments de chauffage.
  N'utilisez jamais d'appareil de nettoyage à vapeur.
• Les objets en métal comme les couteaux, les fourchettes, les cuillères, les couvercles ou le papier aluminium ne doivent pas être posés sur le champ de cuisson, car ils peuvent devenir brûlants.

• Àprousutilisation, il convient d'eteindre la plaque de cuisson à l'aide des dispositifs de commande, et pas uniquement par le biais de la détction de la présence d'une casserole.

• AVERTISSEMENT: une cuisson sans surveillance avec de laGRAISSÉ ou de l'huile sur le champ de cuisson peut se révélerdangereuse et provoquer des incendies. NE TENTEZ JAMAISd'éteindre un feu avec de l'eau! Arrêtez l'appareil etétouffezles flammés avec précaution, par exemple à l'aide d'un couvercle ou d'une couverture d'extinction.

• AVERTISSEMENT: ne posez jamais d'objets sur le champ de cuisson en raison du risque d'incendie.
• AVERTISSEMENT: surveillance toujours la cuisson. Les cuissons plutilot courtes doivent etre surveillées pendant toute leur durée.
• L'appareil ne doit pas etre utiliser avec une minuterie externe ou un systeme de commande a distance séparé.

1.4 Consignes d'utilisation

Avant la première mise en service

• L'appareil doit être installé et raccordé au réseau électrique en se conformant strictement à la notice d'installation fournie séparément. Faites effectuer les travaux nécessaires par un installateur ou unElectricien/agréé.

Utilisation conforme à l'usage prévu

• Cet apparéil est concu pour la préparation de plats dans un cadre domestique. Nous déclinons toute responsabilité en cas de dommages resultant d'une utilisation incorrecte ou inadéquate.
• Toute réparation, modification ou manipulation sur ou dans l'appareil, en particulier sur des pieces sous tension, doit uniquement être effectuee par le fabricant, son service clientèle ou une personne possedant une qualifica tion analogue. Des réparations non conformes peuvent provoquer de graves accidents, des dommages sur l'appareil et l'installation, ainsi que des dysfonctionnements. En cas d'anomalie de fonctionnement de l'appareil ou de demande de réparation, veuillez tener compte des indications figurant dans le chapitre Service après-vente. Si besoin, adressez-vous a notre service clientèle.
• Seules des pieces de rechange d'origine doivent être employées.

• Conservez soigneusement le mode d'emploi afin de pouvoir vous y reférer à tout moment. Remettez-le, ainsi que la notice d'installation, avec l'appareil si vous revende celui-ci ou le cédez à un tiers.

• Cet apparéil est conforme aux règles techniques reconnues ainsi qu'aux consignes de sécurité en vigueur. Une'utilisation conforme de l'appareil reste cependant la condition sine qua non pour éviter les dommages et les accidents. Veuillez observer les consignes figurant dans leprésent mode d'emploi.

• Àprous son arrêt, la surface reste chaude encore un certain temps et ne refroidit que lentement à la température ambiente. Attendez suffisamment longtemps avant d'effectuer p. ex. les travaux de nettoyage.

Utilisation

• Des essais ont montré que, dans des conditions normales d'utilisation, l'appareil ne présenteaucun danger pour les personnes portant un pacemaker. Si vous portez un pacemaker (ou un autre implant ou un apparéil auditif) et souhaitez avoir la certitude absolue que l'usage de l' apparéil ne compteaucun danger pour vous, vous devriez vous informer en détaill auprès d'un service Médical spécialisé compétent.

Attention, risque de brûlure!

• La graisse et l'huile surchauffées s'enflammment facilement. N'essayez jamais d'éteindre de l'huile ou de la graisse enflammée avec de l'eau. Risque d'explosion! Etouffez les flammes à l'aide d'une couverture d'extinction et maintenez les portes et les fenêtres fermées.

Attention, risque de blessure!

• Gardez les animaux domestiques à l'écart.

Attention, danger de mort!

• Les emballages comme les films en plastique et le polystyrene peuvent être dangereux pour les enfants. Risque d'asphyxie! Gardez les éléments d'emballage hors de portée des enfants.

Prévention des dommages sur l'appareil

• En cas de surchauffe, éteignez la plaque de cuisson et laissez-la refroidir complètement. N'y déposez pas de vaissette. Ne l'aspergez enaucun cas avec de I'eau froide.
• Ne montez pas sur l'appareil.
• Ne posez pas d'ustensiles de cuisson chauds sur le cadre afin de ne pas endommager les joints en silicone.
• Evitez de couper ou de préparer des alimentés sur la surface et de la heurter avec des objets durs. Ne faites pas glisser des ustensiles de cuisson sur la surface.

Veillez à ce qu'aucun aliment ou jus contenant du sucre ne se déverse sur les zones de cuisson chaudes. La surface risque d'être endommagée. Si de tels alimentés se déversent sur les zones de cuisson chaudes, enlevez-les immédiatement (encore chauds) à l'aide d'un racloir de nettoyage pour vitrocéramique.
- N'utilisez pas de casseroles possédant un fond en cuivre ou en aluminium pur, parce qu'elles peuvent laisser des traces difficiles à nettoyer. Si les traces ne sont pas éliminées aussitôt après la cuisson à l'aide d'un produit de nettoyage ajustat, elles peuvent brûler de manière irrémédiable et génér durablement l'aspect optique.
- Le déplacement des poêles et des ustensiles de cuisson sur la plaque en vitrocéramique cause des rayures. Vous pouvez éviter cela en grande partie en boulevant les poêles et les ustensiles de cuisson pour les déplacer.
- Le champ de cuisson est un objet d'utilité courante: il est normal qu'il y ait des traces d'utilisation comme des rayures ou une érosion visible du matérieliau des poêles ou des ustensiles de cuisson. En cas d'utilisation intensive, les traces d'utilisation sont plus prononcées, mais l'appareil continue de fonctionner à la perfection; cela ne peut constituer un motif de réclamation. La sécurité est toujours garantie.
Il n'existeaucunverre qui seraitabsolumentresistantaoutererayure,meme le verre de saphirutilisedansles montrespeutereyé.Lavitrocéramique utilisée correspondàla qualitéla meilleureactuellementdisponible sur le marché.

2 Elimination

Emballage

• Les éléments d'emballage (carton, film en plastique PE et polystyrene PSE) sont marqués et doivent si possible être recyclés ou éliminés de façon écologique.

Déinstallation

• Débrancher l'appareil du secteur. Pour les appareils branchés de façon fixe, faire appel à un électricien/agréé!

Sécurité

• Pour éviter les accidents dus à une utilisation non conforme, en particulier par des enfants qui jouent, rendre l'appareil inutilisable.
• Retirer la fiche de la prise électrique ou faire démonter le branchement par un électricien. Couper ensuite le cable d'alimentation de l'appareil.

Elimination

• L'appareil usage n'est pas un déchet sans valeur. Une élimination en bonne et due forme permettra de recycler les matières premières.

• Le symbole ne trouve sur la plaque signalétique de l'appareil. Il indique qu'une élimination avec les déchets menagers normaux est interdite.
• L'appareil doit être éliminé conformément à la réglementation locale. Veuillez vous adresser aux autorités compétentes de votre commune, au centre de recyclage local pour les déchets menagers ou au commercant auquel vous avez achété cet apparéil pour obtenir davantage d'informations sur le traitement, la recupération et la réutilisation de ce produit.

3 Première mise en service

L'appareil doit être installé et raccordé au réseau électrique en se conformant strictement à la notice d'installation fournie séparément. Faites effectuer les travaux nécessaires par un installer ou un électricien/agréé.

Au cours des premières heures de fonctionnement d'une zone de cuisson, des odeurs incommodantes peuvent se dégager. Il s'agit là d'un phénomène normal pouvant se manifester sur tout apparéil neuf. Veillez à bien aérer la piece.

Où se trouve la plaque signalétique?

La plaque signalétique et l'étiquette de raccordement se trouvent sur la face inférieure du champ de cuisson.

1 Plaque signalétique avec numero de fabrication (FN)
2 Etiquette de raccordement

Une seconde plaque signalétique est fournie qui doit être collée sous le champ de cuisson dans le meuble encastré.

Notez le numero de fabrication (FN) de votre apparéil à la première page du présent mode d'emploi.

Le numéro de fabrication sert à identifier l'appareil. Dans ces conditions seulement, le service clientèle est en mesure de garantir un service parfait.

4 Notre apparéil

4.1 Aperçu des apparéils

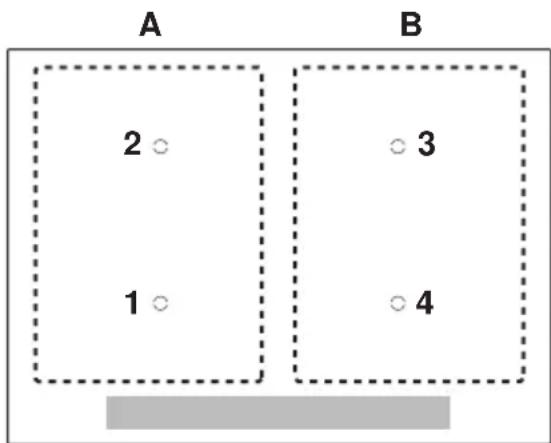

GK46TIMSC/O, GK46TIMSU/O, GK46TIMSZ/O

4 zones de cuisson régables

4 zones de cuisson régibles

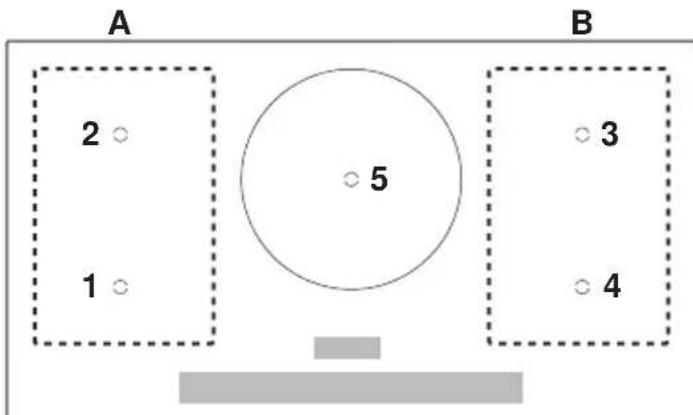

GK56TIMSC/O, GK56TIMSZ/O

4 zones de cuisson régibles
Zone de cuisson centrale 280 mm

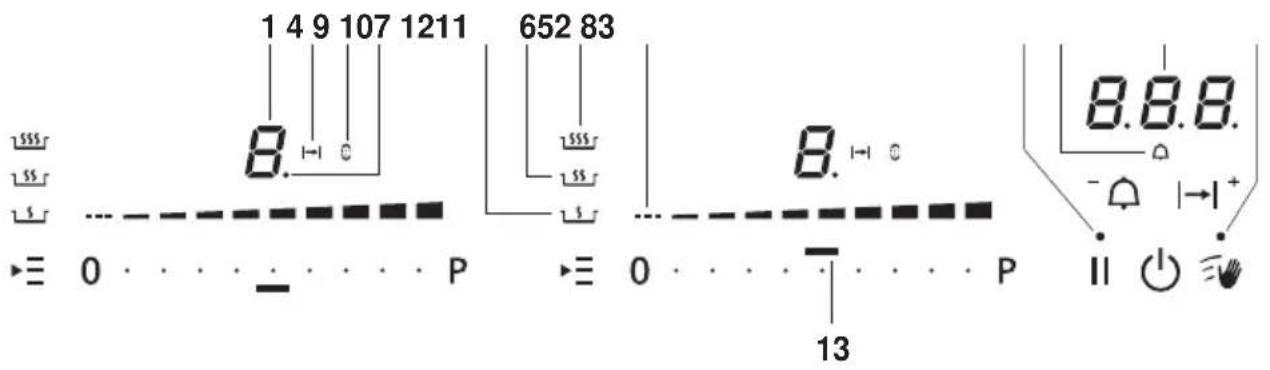

4.2 Éléments de commande et d'affichage

Touches

Appareil MARCHE/ARRÉT Slider (pour régler le niveau de puissance)

P PowerPlus Protection pour le netvoyage MARCHE/ARRET

Pause de cuisson MARCHE/ | |^+ Fonction durée de fonctionnement ARRET et fonction de sous forme de touche Plus restauration

• Fonction minuterie sous Touche multifonction forme de touche Moins

Affichages

1 Niveau de puissance de la zone de cuisson
2 Durée de fonctionnement activée
3 Fonction bridge activée
4 Durée de fonctionnement activée de la zone de cuisson
5 Niveau de puissance Fondre activé
6 Niveau de puissance Maintien au chaud activé
7 Niveau de puissance Cuire au petit bouillon activé
8 Fonction spéciale activée
9 Pause activée
10 Minuterie activée
11 Durée de fonctionnement/minuterie
12 Protection pour le nettoyage activée
13 Affectation du slider à la zone de cuisson

4.3 Fonctionnement des champs de cuisson à induction

Le mode de fonctionnement des champs de cuisson à induction différente fortement de celui des champs de cuisson conventionnels ou des plaques de cuisson. La bobine d'inductance située sous la vitrocéramique générale un champ magnétique à alternance rapide, quiCHAFFE directement le fond aimantable des ustensiles de cuisson.

La vitrocéramique est seulement chauffée par les ustensiles de cuisson chauds. Si les ustensiles de cuisson sont逝es de la zone de cuisson, l'apport d'énergie cette immédiatement.

Les champs de cuisson à induction:

• réagissant très rapidement
• peuvent être régles avec précision
• sont puissants
  offrent une grande efficacité energetique
• sont sûrs

Un champ de cuisson à induction exige l'utilisation d'ustensiles de cuisson à fond complètement aimantable.

4.4 Détction de la présence d'une casserole

Chaque zone de cuisson est équipée d'une détction de la présence d'une casserole. Elledetecte les ustensiles de cuisson adaptés et aptes à l'induction avec fond aimantable.

• Si les ustensiles de cuisson sont逝es pendant la cuisson ou si des ustensiles inadaptés sont utilisés,
• le niveau de puissance sélectionné clignote en alternance avec

• Si aucunustensile de cuisson adapté n'est posé sur la zone de cuisson pendant les 10 minutes que dure la détction de casserole,

• la zone de cuisson s'eteint.

• l'affichage passé de à .0
• l'appareil s'éteint au bout de 10 secondes si aucune autre zone de cuisson n'est enclenchée.

4.5 Cuisson flexible

En cuisson flexible, aucune zone de cuisson spécifique n'est déliminée. Des casseroles de diamètre différent peuvent être placées sur chacune des zones. Pour la détction de la présence d'une casserole, doit toutes être recouvert.

Pour obtenir une saisie uniforme, la poèle doit être centrée sur Le diamètre du fond de la poèle ne doit pas être supérieur à celui de la zone de cuisson.

4.6 Ustensiles de cuisson

Ustensiles de cuisson appropriés

Seul un ustensile de cuisson avec fond complètement aimantable convient à la cuisson sur champ à induction.

Ce point peut être contrôle de différentes manières:

• Un aimant adhère en tout point du fond de l'ustensile de cuisson.
• Sur le champ de cuisson, le niveau de puissance régle est allumé et non en alternance avec le niveau de puissance.

Ne pasCHAuffer unustensile de cuisson inapproprié avec des auxiliaires tels qu'un disque métallique ou un objet similaire. Cela pourrait endommager le champ de cuisson.

Une cuisson économique

Tenir compte de ce qui suit pour obtenir une répartition homogène de la chaleur et utiliser l'énergie le plus efficacement possible:

• Le fond de l'ustensile de cuisson doit être propre, sec et lisse (pas de fond rugieux).
• Poser l'ustensile de cuisson au centre de la zone de cuisson.
  Utiliser des couvercles qui ferment bien.
• Adapter le diamètre de l'ustensile de cuisson à la quantité de replissage.

Ustensiles de cuisson revêtus

• Lesustensilesde cuisson revetus ne peuvent etreutilisésaun niveau supériera que si le fond est entièrement recouvert de liquide.
• Le revêtement pourrait sinon surchauffer et être endommagé.
  Utiliser le niveau de puissance 7 au maximum pour faire revenir.

Ne jamais utiliser de poêles avec revêtement avec PowerPlus.

Bruits pendant la cuisson

Les ustensiles de cuisson peuvent émettre des bruits pendant la cuisson. Ceci est tout à fait normal. Le fonctionnement de l'appareil ne s'en trouve en aucune manière perturbé.

Les bruits dépendent de l'ustensile de cuisson utilisé. Si des bruits très forts sont généres, une amélioration peut être apportée en changeant l'ustensile de cuisson.

4.7 OptiGlass

S'applique aux apparéils GK56TIMSCO, GK56TIMSZO, GK46TIMSCO, GK46TIMSZO, GK46TIMSUO

Les champs de cuisson avec OptiGlass disposent d'un revêtement supplémentaire sur le verre. Ce revêtement est très dur et rend le verre plus résistant aux rayures.

5 Utilisation

5.1 Enclencher et déclencher l'appareil

L'utilisation est en原則 identique pour tous les apparêils.

• Mettre en marche l'appareil: maintainir pressée la touche pendant 1 seconde.

• Sur tous les affichages des niveaux de puissance, clignote.

• Si aucune autre action n'est effectué, l'appareil s'arrête de nouveau au bout de 10 secondes pour des raisons de sécurité.

Arreter l'appareil: effleurer la touche

5.2 Régler une zone de cuisson

Effleurer leslider de la zone de cuisson souhaitee ou glisser le doigt dessus pour regler le niveau de puissance.

5.3 Déclencher la zone de cuisson

Effleurer le niveau de puissance 0 sur le slider.

• Si aucune autre action n'est effectuée et que les autres zones de cuisson sont arrêtées, l'appareil s'arrête après 10 secondes.

5.4 Indication de chaleur résiduelle

Tant que le risque d'une brûlure demeure, le voyant Hreste allumé après le déclenchement.

5.5 Tableau des niveaux de puissance

Niveau de puissance	Procedé de cuisson Application pratique
L/S	Fondre Beurre, chocolat, gélatine, sauces, à env. 40 °C
L/S	Maintien au chaud Maintien au chaud des plats, à env. 65 °C
L/S/S	Cuire au petit bouillon La température de l'eau reste en dessous du point d'ébullition à env. 94 °C
1	Faire fondre, réchauffer doucement	Beurre, chocolat, gélatine, sauces
2
3	Faire gonfler Riz
4	Continuer la cuisson, faire réduire, cuire à l'étuvée	Légumes, pommes de terre, sauces, fruits,oisson
5
6	Continuer la cuisson, faire mijoter	Pâtes, soupes, rôtis
7	Rôtir à feu doux Rosti, omelettes, alimentés panés, saucisses à griller	Omelettes, alimentés panés, saucisses à griller
8	Rôtir, frire Vianne, frites
9	Rôtir à feu vif Steaks

5.6 Fonction Fondre

La fonction Fondre L'ermet p. ex. de faire fondre doucement du beurre, du chocolat ou encore du miel à env. 40^ .

Activation de la fonction Fondre

Effleurer 1× la touche

Le symbolistallume.

Désactivation de la fonction Fondre

Avec le slider 0regier un niveau de puissance auchioix ou désactiver la fonction via 0

5.7 Fonction Maintien au chaud

La fonction Maintien au chaud maintient les alimentes cuits a env. 65^

Activation de la fonction Maintien au chaud

Effleurer 2× la touche

Le symbole allume.

Désactivation de la fonction Maintien au chaud

Avec le slider 0regier un niveau de puissance auchioix ou désactiver la fonction via 0

5.8 Fonction Cuire au petit bouillon

La précision de la fonction Mijoter dépend fortement des ustensiles de cuisson utilisés. Il peut arriver que l'eau commence à bouillir. Dans ce cas, il est recommendé d'utiliser la fonction Mijoter sans couvercle.

A une altitude supérieure à 1500 m au-dessus du niveau de la mer, il est généralement recommendé d'utiliser la fonction Mijoter sans couvercle.

La fonction Mijoter Permet de faire cuire des saucisses, des quenelles ou encore des pâtes farcies dans de l'eau chaude en dessous du point d'ébullition.

Activation de la fonction Mijoter

Effleurer 3× la touche

Le symbole allume.

Désactivation de la fonction Mijoter

A l'aide du slider Oregier un niveau de puissance quelconque ou désactiver la fonction via «O».

5.9 PowerPlus

Toutes les zones de cuisson sont dotées du renforcement de puissance PowerPlus.

Lorsque la fonction PowerPlus est activée, la zone de cuisson可以选择 fonctionne à une puissance très élevé pendant 10 minutes. PowerPlus permet p. ex. de chauffer rapidement une grande quantité d'eau.

Activer PowerPlus

Effleurer le slider : · P

• P s'allume sur l'affichage.
• L'appareil repasse automatiquement au niveau de puissance3 après 10 minutes.

PowerPlus s'arrête si les ustensiles de cuisson sont retirees. PowerPlus se poursuit des que les ustensiles sont reposés sur la zone de cuisson.

Arrêter PowerPlus avant terme

Effleurer le niveau de puissance souhaité sur le slider.

Gestion de la puissance

GK46TIMSC/O, GK46TIMSU/O, GK46TIMSZ/O, GK46TIMXSC, GK46TIMXSZ

La fonction PowerPlus ne peut pas etre utiliser simultanement pour les deux zones de cuisson d'un meme groupe (A ou B). Lorsque PowerPlus est activee pour les deux zones de cuisson d'un groupe, la zone de cuisson reglee en premier fonctionne a puissance reduite.

PowerPlus pour la zone de cuisson	Groupe A*
	1	2
1	P	5
2	5	P

PowerPlus pour la zone de cuisson	Groupe B*
	3	4
3	P	5
4	5	P

• Niveau de puissance maximum disponible pour les zones de cuisson

Si le niveau de puissance est augmente au-delà des valeurs susmen-tionnées, la fonction PowerPlus se coupe.

GK56TIMSC/O, GK56TIMSZ/O

La fonction PowerPlus ne peut pas etre utiliser simultanement pour les deux zones de cuisson d'un meme groupe (A ou B). Lorsque PowerPlus est activee pour les deux zones de cuisson d'un groupe, la zone de cuisson reglee en premier fonctionne a puissance reduite. La zone de cuisson 5 peut fonctionner avec PowerPlus independamment des groupes A et B.

PowerPlus pour la zone de cuisson	Groupe A*
	1	2
1	P	5
2	5	P

PowerPlus pour la zone de cuisson	Groupe B*
	3	4
3	P	5
4	5	P

• Niveau de puissance maximum disponible pour les zones de cuisson

Si le niveau de puissance est augmente au-delà des valeurs susmen- tionnées, la fonction PowerPlus se coupe.

5.10 Fonction bridge

Gréce à la fonction bridge, deux zones de cuisson individuelles situées l'une derrière l'autre peuvent être associées et régliées simultanément.

Activation de la fonction bridge

Effleurer simultanément les deux sliders.

• os'allume à cote des sliders.

Régler à la température souhaitation.

Si l'une des zones de cuisson est déjà en marche lors de l'activation de la fonction bridge, le niveau de puissance et la durée de fonctionnement de celle-ci sont appliqués aux deux zones de cuisson. Si les deux zones de cuisson sont déjà en marche, les durées de fonctionnement sont effacées et clignote sur les affichages de puissance.

Désactivation de la fonction bridge

Effleurer simultanément les deux sliders.

• Les réglages précédents sont appliqués aux deux zones de cuisson.
• Chaque zone de cuisson peut de nouveau être régée individuellement.

5.11 Départ rapide automatique

Surveillance l'aliment à cuire pendant la durée du départ rapide automatique. Il risque de déborder, d'attacher ou de prendre feu!

Toutes les zones de cuisson sont équipées de la fonction facultative départ rapipe automatique. Avec cette fonction, une zone de cuisson chauffe pendant une durée définie (voir tableau) au niveau de puissance 9 Une fois cette durée écoulée, le niveau de puissance initialement régle est rétabli.

La fonction départ rapide automatique doit etre a nouveau activee a chaque enclenchement d'une zone de cuisson.

Niveau de puissance/Fonction	1 2	3 4 5	6 7 8	/9
Durée du départ rapide en min:s	0:40	1:15	2:00	3:00	4:15	7:15	5 2:00

Si un niveau de puissance supérieur est selectionné pendant le départ rapide automatique, la nouvelle durée est automatiquement valable.

Enclencher le départ rapide automatique

• Sur le slider 0 maintainir pressé le niveau de puissance souhaité pendant 3 secondes.

Tant que le départ rapide automatique est actif, l'affichage indique et le niveau de puissance en alternance.
- ÀpRES écoulement de la durée de départ rapide automatique, la puissance de chauffe est de nouveau réduite au niveau de puissance sélectionné.

Déclencher le départ rapide automatique avant terme

Regler avec le slider ou niveau de puissance inférieur.

5.12 Durée de fonctionnement

Surveillance l'aliment à cuire pendant la durée de fonctionnement. Il risque de déborder, d'attacher ou de prendre feu!

La durée de fonctionnement permet d'arrêter automatiquement la Zone de cuisson après une durée réglée (1 min - 1 h 59 min).

Régler la durée de fonctionnement

Regler la zone de cuisson souhaitatione.
Effleurer la touche | |

• Ognote sur l'affichage.

Effleurer le slider de la zone de cuisson souhaitation.

Le symbole de la zone de cuisson selectionnee s'allume.
Le point lumineux de la zone de cuisson selectionnée s'allume.

Augmenter la durée de fonctionnement à l'aide de la touche loula réduire à l'aide de la touche

• Lors du premier effleurement de la touche ,1^ + s'allume sur l'affi- chage.
• Lors du premier effleurement de la touche, saillume sur l'affiche.

Il est possible d'adapter la valeur par défaut dans les réglages utilisateur.

Modifier la durée de fonctionnement

Effleurer la touche 1 1^+

• Dignote sur l'affichage.

Effleurer le slider de lazone de cuisson souhaitée.

• La durée de fonctionnement restante pour la zone de cuisson sélectionnée est affichée.
• Le point lumineux de l'affection des zones de cuisson s'allume.

Modifier la durée de fonctionnement à l'aide de la touche | |^+

Il est possible de modifier rapidement la durée de fonctionnement enainaient la touche ou enoncee.

Si le réglage n'est plus modifié, il est automatiquement confirmé au bout de 5 secondes. Il est également possible de confirmer le réglage manuellement. Pour ce faire, le slider de la zone de cuisson correspondante doit être effleuré.

Arrête la durée de fonctionnement avant terme

Effleurer la touche | | ^ +
Effleurer le slider de la zone de cuisson souhaitatione.
Effleurer simultanément les touches et | |^+

• Dignote sur l'affichage.
  La zone de cuisson continue de fonctionner.

Durée de fonctionnement écoulée

Au terme de la durée de fonctionnement,

• la zone de cuisson correspondante s'eteint.
• un signal acoustique retentit.
• at clqnotent au-dessus du slider.

Arrête le signal acoustique et les affichages en effleurant la touche ou ^+

• Si aucune touche n'est pressée, le signal acoustique s'arrête automatiquement après 1 minute.

Plusieurs durées de fonctionnement

Si des durées de fonctionnement sont régles pour plusieurs zones de cuisson,

• la durée de fonctionnement la plus courte s'affiche.

• le point lumineux correspondant de l'affection des zones de cuisson s'allume.

• le symbole - s'allume pour chaque zone de cuisson avec la durée de fonctionnement régée.

Pour afficher une autre durée de fonctionnement:

Effleurer la touche | |
Effleurer le slider de la zone de cuisson souhaitation.

• La durée de fonctionnement s'affiche et peut être modifiée.

5.13 Minuterie

La minuterie fonctionne comme un sablier électronique (1 min - 9 h 59 min).
Elle peut être utilisée à tout moment indépendamment des autres fonctions.

Régler la minuterie

• Mettre en marche l'appareil
  Effleurer la touche

Le symbolis'allume.
- Oignote sur l'affichage.

Augmenter la durée de la minuterie à l'aide de la touche l'la réduire à l'aide de la touche
- Lors du premier effleurement de la touche 1 ’s allume sur l'affiche.
Lors du premier effleurement de la touche, s allume sur l'affichage.

Il est possible d'adapter la valeur par défaut dans les réglages utilisateur.

Il est possible de modifier rapidement la durée de la minuterie enainaient pressée la touche ou . | |^+

Modifier la minuterie

Si aucune Zone de cuisson n'est en fonctionnement, mesure d'abord l'appareil en marche.

Effleurer la touche

La durée restante de la minuterie clignote.

Modifier la durée de la minuterie à l'aide de la touche . | |^+

Arreter la minuterie avant terme

Si aucune Zone de cuisson n'est en fonctionnement, mesure d'abord l'appareil en marche.

Effleurer la touche
Effleurer simultanément les touches . | |^+

• Ognote sur l'affichage.

5.14 Sécurité enfants

La sécurité enfants a pour but d'éviter une mise en marche involontaire de l'appareil.

Activer la sécurité enfants

• Mettre l'appareil en marche.

Aucune zone de cuisson ne doit etre en marche.

Effleurer simultanément les touches let

• Un signal acoustique retentit.

Effleurer de nouveau la touche II

• Un signal acoustique retentit.
  La sécurité enfants est maintainant enclenchée.
• -s'allume pendant 10 secondes sur tous les affichages du niveau de puissance.

Commande avec sécurité enfants active

• Mettre l'appareil en marche.
  Effleurer simultanément les touches Iet

• Un signal acoustique retentit.

• La sécurité enfants est contournee. Pour la suite de l'utilisation, procedede la façon habituelle.

1 minute après le déclenchement du champ de cuisson, la sécurité enfants est reactivée automatiquement.

Désactiver la sécurité enfants

• Mettre l'appareil en marche.

Aucune zone de cuisson ne doit etre en marche.

Effleurer simultanément les touches Iet

• Un signal acoustique retentit.

Effleurer de nouveau la touche

• Un double signal acoustique retentit.
• La sécurité enfants est maintainant désactiverée.
• 0clignote pendant 10 secondes sur tous les affichages de niveau de puissance.

5.15 Fonction de restauration

Si l'appareil est arrêté par inadvertance avec la touche les réglages peuvent être restaurés dans les 6 secondes.

Mettre l'appareil en marche.
Le point lumineux de la touche clignote.
Effleurer la touche

5.16 Pause de cuisson

Après une pause, la cuisson se poursuit selon les réglages précédents.

Effleurer la touche II

Le niveau de puissance de la zone de cuisson allumée passé à 1.
La durée de fonctionnement est interrompue.
La minuterie continue de fonctionner.
Toutes les touches à l'exception de, Iet sont désactivées.

Si la pause de cuisson n'est pas interrompue dans les 10 minutes, l'appareil s'eteint complètement.

Effleurer de nouveau la touche pour reprendre la cuisson.

• Le fonctionnement des zones de cuisson se poursuit avec les mêmes réglages qu'avant la pause.

5.17 Protection pour le nettoyage

Cette fonction évite une modification involontaire du niveau de puissance, p. ex. en essuyant le panneau de commande avec un chiffon.

Effleurer la touche

Le point lumineux de la touche s'allume.

• La protection pour le nettoyage est désactivée par un nouvel effleurement de la touche au automatiquement au bout de 30 secondes.

L'appareil peut etre eteint a tout moment en effleurant la touche

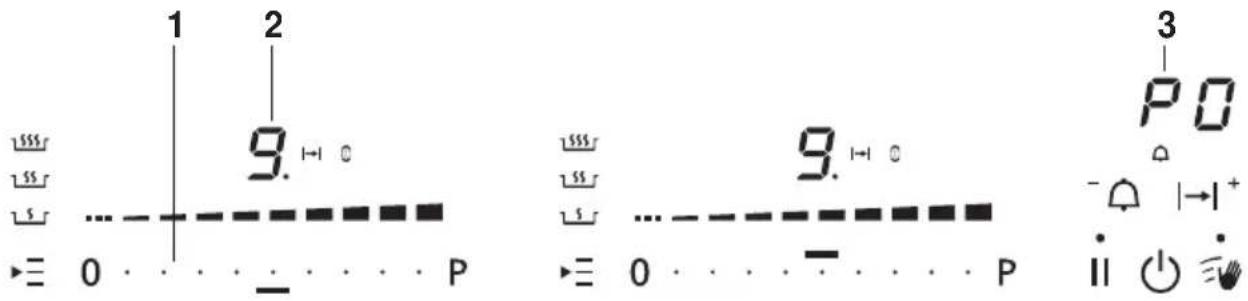

6 Réglages utiliser

Les réglages utilisateur suivants peuvent être réalisés et enregistrés individuellement:

Réglage utilisateur Valeur de réglage Réglage				d'usine
P0	Volume du signal acoustique	0 Faible 2
		1 Moyen
		2 Fort
P1	Signal acoustique à la fin de la durée de fonctionnement/minute	0 Pas de signal acoustique 2
		1 Arrêt automatique après 10 s
		2 Arrêt automatique après 1 min
P2	Durée d'activation PowerPlus	0 Fin après 5 min 1
		1 Fin après 10 min
		2 Fin après 15 min
P3	Départ rapide automatique	0 Automatique désactivé 1
		1 Automatique activé
P4	Durée de consigne de la durée de fonctionnement/minute	0 Durée de consigne 0 min 3
		1-9 RÉgliable progressivement de 10 à 90 min
P5	Signal acoustique lors de l'actionnement d'une touche	0 S	signal acoustique désactivé 1
		1 S	signal acoustique activé
P6	Restauration des régles d'usine	0 Restaurer les régles d'usine:主要用于 la touche l'enfoncée pendant 2 s.

6.1 Modifier les réglages utiliser

Lorsque l'appareil est arrêté, maintainir les touches et simulantément enforcées pendant 3 secondes.

Un signal acoustique retentit.

• Effleurer les deux sliders à gauche de l'affichage 3. Pour les apparèils écipes d'un seul slider, il suffit d'effleurer le slider disponible.

Un signal acoustique retentit.
L'affichage3 indique l'index du réglage utiliser, p. ex. P.0
L'affichage2 indique la valeur reglee actuellement par l'utilisateur.

Le réglage utilisateur directement supérieur est sélectionné à l'aide de la touche, le réglage utilisateur directement inférieur à l'aide de la touche.
- Sélectionner une valeur de réglage supérieur ou inférieure en effleurant à droite ou à gauche du slider actif 1.

Enregistrement du réglage saisi

Maintainir la touche enfoncée pendant 2 secondes.

Un signal acoustique retentit.
Le mode «Réglages utiliser » s'arrête.

Arrêt anticipé des réglages utilisateur

Appuyer sur la touche

• Les valeurs de réglage modifiées ne sont pas enregistrées.
  Le mode «Réglages utiliser » s'arrête.

7 Entretien et maintenance

De préférence, nettoyez l'appareil lorsqu'il a refroidi. Risque de brûlure!

Nettoyez le champ de cuisson après chaque utilisation pour éviter que des restes d'aliments ne carbonisent dessus. Les salissures séchéées ou carbonisées sont plus difficiles à nettoyer.

Un nettoyage inapproprié peut endommager le décor ou la surface.

Ne frottez jamais les surfaces en vitrocéramique avec des produits nettoyants abrasifs, ni avec des éponges abrasives, une paille de fer, etc. La surface risque d'être endommagée. La page d'accueil compte des informations sur les outils adaptés au nettoyage.

Pour nettoyer les taches de tous les jours, utilisez uniquement un chiffon doux ou une éponge avec de l'eau et un produit nettoyant approprié. Respectez les instructions du fabricant du produit nettoyant. L'utilisation de produits nettoyants protecteurs est recommandée.
- Nettoyez à chaud les dépôts incrustés, p. ex. de lait ayant débordé, à l'aide d'un gratoir de nettoyage pour vitrocéramique. Respectez les instructions du fabricant du gratoir de nettoyage.
- Eliminez à chaud les dépôts de plats très sucrés qui ont débordé, comme la confiture, à l'aide d'un gratoir de nettoyage pour vitrocéramique. Dans le cas contraire, la surface en vitrocéramique risque d'être endommagée.
- Eliminéz les matières plastiques fondues lorsqu'elles sont encore chaudes à l'aide d'un gratoir de nettoyage pour vitrocéramique. Dans le cas contraire, la surface en vitrocéramique risque d'être endommagée.
- Eliminez à froid les taches de calcaire avec une petite quantité de produit détartrant, p. ex. avec du vinaigre ou du jus de citron. Rincez ensuite avec un chiffon humide.

8 Eliminer soi-même des pannes

Que faire lorsque...

... l'appareil ne fonctionne pas et tous les affichages restent éteints?

Cause possible Remède
• Le fusible ou le coupe-circuit automatique de l'installation domestique est défectueux.	• Changer le fusible. • Enclencher de nouveau le coupe-circuit automatique.
• Le fusible ou le coupe-circuit automatique se déclenché plusieurs fois.	• Appeler le service clientèle.
• Interruption de l'alimentation électrique.	• Contrôler l'alimentation électrique.

...et le niveau de puissance clignotent en alternance sur l'affichage?

Cause possible Remède
• Les ustensiles de cuisson ne convennent pas pour l'induction.	• Utiliser des ustensiles de cuisson appropriés pour l'induction et aimantables, voir le chapitre «Ustensiles de cuisson».
• Les ustensiles de cuisson sont trop petits pour la zone de cuisson sélectionnée.	• Adapter les ustensiles de cuisson à la zone de cuisson.

... -s'allume sur les affichages?

Cause possible Remède
• La sécurité enfants est activée.	• Se reporter aux instructions sur le fonctionnement de la sécurité enfants, voir chapitre «Utilisation». • Désactiver la sécurité enfants.

... un signal acoustique permanent retentit, r'clignote sur l'affichage et l'appareil s'arrête?

Cause possible Remède
• Une touche ou un slider a été touché pendant plus de 10 secondes.	• Retirer l'objet ou l'aliment déversé. • Remettre l'appareil en service de la façon habituelle.
• Un objet (poèle, saladier, etc.) a été posé sur le panneau de commande.
• Aliment déversé sur le panneau de commande.

... Het alignotent en alternance sur l'affichage?

Cause possible Remède
• L'accret de sécurité automatique s'est activé.	► Enclencher à nouveau la zone de cuisson selon les besoins.

Lorsqu'une zone de cuisson fonctionne longtemps sans qu'aucune modification ne soit apportée aux réglages, l'appareil arrêté automatiquement cette zone de cuisson. L'arrêt s'effectue en fonction du niveau de puissance régle.

Niveau de puissance/Fonction	1 2 3 4 5 6 7 8 9
Arrêt de sécurité après h:min	2:00 8:30 6:30 5:30 4:30 0 3:30 0 3:00 2:30 2:00 1:30

... Hclignote sur l'affichage?

Cause possible Remède
• La protection anti-surchauffe d'une zone de cuisson s'est activée.	• Laisser refroidir la zone de cuisson. • Poursuivre la cuisson sur une autre zone de cuisson. • Contrôler les ustensiles de cuisson.

... Idfnote sur I'affichage?

Cause possible Remède
• Interruption de l'alimentation électrique.	• Acquitter l'indication en effleurant une touche quelconque. • Remettre l'appareil en service de la façon habituelle.

... Eet B'allument sur I'affichage?

Cause possible Remède
• Un objet sous le champ de cuisson entrave l'aspiration de l'air, du papier par exemple.	• Enlever les objets dans le tiroir sous le champ de cuisson. • Valider l'erreur en effleurant une touche quelconque. • Remettre l'appareil en service de la façon habituelle après 10 minutes.
• Aération défectueuse. • Noter	le numéro d'erreur. • Noter le numéro FN de l'appareil, voir la plaque signalétique. • Appeler le service clientèle.

... E rou un chiffre s'allument sur l'affichage?

Cause possible Remède
• Une erreur interne est survenue.	• Noter le numéro d'erreur. • Noter le numéro FN de l'appareil, voir plaque signalétique. • Appeler le service clientèle.

9 Caracteristiques techniques

9.1 Fiche technique du produit

Conformément au règlement (UE) no 66/2014

Numéro de modèle GK 31	1081
Désignation de type GK G	K56TIM$	C/O, GK56TIMSZ/O
Nombre de zones de cuisson		5
Technologie de chauffe Zone de cuisson à induction
Dimension de la zone de cuisson	cm 18	× 20 18	× 20 Ø	28 18 ×	20 18 ×
Consommation d'énergie par zone de cuisson	Wh/kg	185,5 18	7,8 184,5	184,1	192,6
Consommation d'énergie du champ de cuisson EC en entier	Wh/kg	186,9

Numero de modèle GK 31	1086
Désignation de type GK G	K46TIMSC/O, GK46TIMSU/O, GK46TIMSZ/O
Nombre de zones de cuisson		4
Technologie de chauffe Zone de cuisson à induction
Dimension de la zone de cuisson	cm 18 × 20 18	× 20 18 ×	20 18 × 20
Consommation d'énergie par zone de cuisson	Wh/kg	185,6 184,4	184,3	189,2
Consommation d'énergie du champ de cuisson EC en entier	Wh/kg	185,9
Numero de modèle GK 3	1087
Désignation de type GK G	K46TIMX	SC, GK46TIMXSZ
Nombre de zones de cuisson		4
Technologie de chauffe Zone de cuisson à induction
Dimension de la zone de cuisson	cm 18 × 20 18		× 20 18 ×	20 18 × 20
Consommation d'énergie par zone de cuisson	Wh/kg	185,7 185	7 181,6	189,4
Consommation d'énergie du champ de cuisson EC en entier	Wh/kg	185,6

Index

A

Apercu des appeareils. 12

Appareil

Mise en marche et arrêt 17

Arrêt de sécurité

C

Caracteristiques techniques 34

Consignes d'utilisation 7

Consignes de sécurité

Conditions de fonctionnement. 5

Consignes de sécurité spécifiques à l'appareil 6

D

Départ rapide automatique 22

Activation 23

Arrêt anticipé 23

Désinstallation 10

Détction de la présence d'une

casserole. 14

Domaine de validité.

Durée de fonctionnement 23

Arrêt anticipé 24

Modification 24

Plusieurs durées de

fonctionnement 24

Réglage. 23

Temps ecoulé 24

E

Eléments de commande et d'affichage.... 13

Affichages. 13

Touches 13

Elimination. 10

Eliminer soi-même des dérangements.... 31

Emballage 10

Entretien et maintenance. 30

Etiquette de raccordement 11

Extension de garantie 39

F

Famille de produits 2

Fiche technique du produit 34

Fonction bridge 22

Activation 22

Désactivation 22

Fonction de restauration 27

Fonction Fondre. 18

Activation 18

Désactivation 18

Fonction Maintien au chaud 18

Activation 19

Désactivation. 19

FonctionMijoter. 19

Activation 19

Désactivation. 19

1

Indication de chaleur résiduelle 17

M

Minuterie 25

Arrêt anticipé 26

Modification 25

Réglage. 25

N

Niveau de puissance 19

Notes. 38

Numéro de fabrication (FN) 11

Numéro de modele 2

0

OptiGlass. 16

Où se trouve la plaque signalétique? .... 11

P

Pause de cuisson 27

PowerPlus. 19

Arret anticipé 20

Enclencher. 19

Première mise en service. 11

Protection pour le nettoyage 27

Q

Réglagesutilisateur. 28

Arrêt anticipé 29

Modification 29

S

Sécurité 10

Sécurité enfants 26

Commande avec sécurité enfants

active 26

Désactivation 26

Mise en marche. 26

Service et assistance 39

Symboles. 5

T

Tableau des niveaux de puissance. 18

Type 2

U

Bruits pendant la cuisson. 16

Cuisson economique. 15

Ustensiles de cuisson appropriés.. 15

Ustensiles de cuisson revêtus. 15

Z

Zone de cuisson 17

10 Notes

11 Service et assistance

Le chapitre «Éliminer soi-même des dérangements» vous donne des informations précieuses pour résoudre les petits dérangements. Vous pouvez ainsi éviter de faire appel à un technicien de service et économiser les évventuels coûts afférients.

Vous trouvez les informations sur la garantie V-ZUG à l'adresse www.vzug.com Service Informations sur la garantie. Veuillez les dire attentivement.

Veuillez enregistrer vos appeareil le plus tôt possible en ligne via www.vzug.com Service Saisie des données de garantie. En cas de dérangement, vous bénéficierez ainsi de la meilleure assistance possible des la période de garantie de l'appareil. Pour l'enregistrement, vous aurez besoin du numero de fabrication (no. FN) et de la désignation de l'appeil. Ces informations se trouvent sur la plaque signalétique de vos appeareil.

Les informations de mon apparéil:

NF: Appareil:

Gardez toujours ces informations sur l'appareil à portée de main lorsque vous contactez V-ZUG. Merci beaucoup.

La plaque signalétique et l'étiquette de raccordement se trouvent sur la face inférieure du champ de cuisson.

Votredemandedépréparation

Voutrouvez le numero de téléphone du centre d'entretien V-ZUG le plus proche à l'adresse www.vzug.com Service N° du service.

Questions techniques, accessoires, extension de garantie

V-ZUG se tient à votre disposition pour répondre à toutes vos questions administratives ou techniques d'ordre général, prendre vos commandes d'accessoires et de pieces de rechange, ou vous informer sur les possibités de contrats d'entretien.

Brèves instructions

Veuillez dans un premier temps lore les consignes de sécurité figurant dans le mode d'emploi!

Mise en marche de l'appareil

Maintainir la touche enfoncée pendant 1 seconde.

Réglage d'une zone de cuisson

Effleurer le slider de la zone de cuisson souhaite ou glisser le doigt dessus pour regler le niveau de puissance.

Ou:

Effleurer pourchauffer rapidement un grand volume d'eau.

Arrêt d'une zone de cuisson
