Type de produit	Système d'enceintes home cinéma (subwoofer actif et satellites)
Marque	Canton
Modèle	Movie 1050.2
Catégorie	Haut-parleur
Subwoofer actif	Oui
Amplificateur intégré	Oui
Modes de fonctionnement	Auto (veille automatique), On (continu)
Entrées	Low level (Cinch), High level (bornes haut-parleurs)
Alimentation	Secteur 230V / 50 Hz
Positionnement recommandé	Enceinte centrale près de l’écran ; subwoofer entre les enceintes frontales
Montage	Support mural possible (fixations fournies)
Absorbeurs de vibrations	Fournis pour surfaces dures
Rodage	15 à 20 heures à volume modéré
Sécurité	Éviter humidité, chaleur, vibrations ; respecter la polarité
Garantie	5 ans pour haut-parleurs passifs, 2 ans pour subwoofer actif
Service après-vente	Hotline : [phone] / 287-57, email : [e-mail]
Nettoyage	Avec un chiffon doux et sec ; éviter les produits agressifs
Pièces détachées et réparabilité	Contacter le SAV Canton

FOIRE AUX QUESTIONS - Movie 1050.2 CANTON

Comment positionner les enceintes du système Movie 1050.2 ?

Placez l'enceinte centrale juste au-dessus ou au-dessous de l'écran. Les subwoofers Canton peuvent être placés n'importe où dans la pièce, mais idéalement entre les deux enceintes frontales. Utilisez les absorbeurs de silicone fournis si les enceintes sont sur une surface dure.

Comment brancher le subwoofer à mon amplificateur ?

Selon votre amplificateur : utilisez une connexion Low Level (câble Cinch) sur la sortie PRE-OUT ou LFE, ou une connexion High Level (câble haut-parleur) sur les sorties enceintes. Ne connectez jamais les deux types d'entrée en même temps. Respectez la polarité : rouge = positif, noir = négatif.

Que faire si le subwoofer ronfle ?

Les causes possibles sont : câble de signal trop long ou non blindé, boucle de masse, ou parasite secteur. Solutions : utilisez un câble plus court et blindé, branchez tous les appareils sur la même multiprise, ou essayez un filtre secteur. Consultez la notice pour plus de détails.

Pourquoi une enceinte a-t-elle un niveau sonore plus faible que les autres ?

Cela vient probablement d'un mauvais réglage du niveau sur l'amplificateur. Consultez la notice de votre ampli pour ajuster les niveaux des canaux. Assurez-vous aussi que la polarité des câbles est correcte.

Le subwoofer ne s'allume pas, que vérifier ?

Vérifiez dans l'ordre : le câble secteur est branché, l'interrupteur secteur est sur ON, le mode est sur AUTO ou ON (pas OFF), le subwoofer est connecté à l'amplificateur, le volume de l'ampli est suffisant. Si tout est correct, le fusible a peut-être sauté : faites-le remplacer par un spécialiste.

Comment régler le mode d'amplification (AUTO/ON) ?

Le sélecteur AMPLIFIER MODE offre deux options : AUTO : le subwoofer se met en veille après 5 à 15 minutes sans signal ; ON : il reste toujours allumé. Choisissez selon votre usage.

Quelle est la durée de rodage et comment procéder ?

Le rodage dure 15 à 20 heures de fonctionnement. Pendant cette phase, écoutez à volume normal, évitez les niveaux élevés, et variez les styles de musique pour permettre aux haut-parleurs d'atteindre leurs performances optimales.

Quelles sont les consignes de sécurité importantes ?

Évitez l'exposition à l'humidité, aux sources de chaleur et aux vibrations. Pour le branchement, respectez la polarité et n'utilisez pas simultanément les entrées Low Level et High Level. En cas de distorsion (clipping), baissez immédiatement le volume pour ne pas endommager les enceintes.

Que faire en cas de distorsion du son (clipping) ?

Le clipping survient quand le volume est trop élevé, surtout avec un amplificateur peu puissant. Baissez immédiatement le volume dès que vous entendez une distorsion. Réglez le volume du subwoofer et de l'amplificateur à un niveau raisonnable pour éviter d'endommager les haut-parleurs.

Quelle est la garantie du produit ?

Canton offre 5 ans de garantie sur les haut-parleurs passifs et 2 ans sur les subwoofers actifs. La garantie commence à la date d'achat et ne s'applique qu'au premier acheteur. Les dommages dus au transport ou à une utilisation incorrecte sont exclus. En cas de problème, contactez votre revendeur agréé ou le SAV Canton.

MODE D'EMPLOI Movie 1050.2 CANTON

FRA Bienvenue dans le monde de la pure musique

Nosou nerejouissons que you ayez choisi des enceintes de marque Canton. Elles reunissant les avantages qu'offrent des composants haut de gamme, notre longue experience dans le développement audio et une fabrication tres soignee. Il you suffira de suivre quelques consignes pour vous assurer un maximum de prise. Yous les trouvez dans la presente notice d'utilisation.

Nous vous souhaitons un plaisir acoustique sans égal!

Consignes de sécurité page 15

Positionnement dans la piece.....page 17

Montage et installation....page 18

Branchement subwoofer.. page 20

Branchement des satellites.. page 23

Configuration.. page 23

Utilisation.. page 24

Rodage.. page 26

Diagnostic de defaults.. page 26

Garantie page 39

ESP Contenido

L'utilisateur est seul responsable de l'installation et du branchement conformes du Movie System. Canton n'assume en aucun cas la responsabilité pour les dommages ou les accidents causés par une installation ou un branchement techniquement non conformes.

FRA Consignes de sécurité

Prière de respecter les consignes de sécurité pour lechioir de l'emplacement de votre Movie System, ainsi que lors de son utilisation et de son entretien!

ENG Avoid moisture*
FRA Eviter toute exposition à l'humidité
ESP Evite la humedad
ITA Evitare l'umidita
RUS IV36eratb Bnarn
SWE Undvik faktigelt
NED Vochtigheld vermilden
POL Nalezy unika wilgoci

EAG Avoid vibrations
FRA Eviter toute secousse
EVP Evite vibriciones
Evitare gllurti
BIS M6eRtBmDpaJIM
SWUE: Undvik vibrationner
NED Trillingen vermiden
POL Nalezy unikac wstrzyszow

ENG Keep away from heat sources
FRA Placer a distance des sources de chaleur
ESP Mantengalos alejados de qualquier fuente de calor
ITA Tenere lontano delle fonti di calore
RUS DepxKaTb Ha pacCTOARHM OT MCTOCHKOB TENNa
SWE Hall avstand fran varmekallor
NED Afstand tov. warmtebronnen
POL Nalezy zachowac odpowiedni odstep od wszelkich zrodet ciepta

FRA Consignes de sécurité

FRA Positionnement dans la pierce

L'enceinte centrale doit etre positionnées a proximate immediate de l'écran, au-dessus ou au-dessous du téléviseur. Les subwoo-fers Canton peuvent etre placen en tout point du local d'audition. Leur emplacement idéal est cependant entre les deux enceintes frontales.

ESP Ubicación

PRA Montage et installation

Montage des absorbeurs

Si les enceintes sont posées sur une surface dure, il est recommandé d'utiliser les ab-sorbeurs de silicone fournis avec l'enceinte (voir schema). Pour le positionnement au milieu de la pièce, il existe des piètements dans le commerce spécialisé.

NED Montage en opstelling

Montage absorbers

Fixez vos enceintes dans le support mural comme indiqué sur le schema et vérifie qu'elles y sont correctement placées.

SFP Montaje

Prière de vérifier que tous les composants électriques sont bien hors circuit avant d'effectuer le branchement! Suivant le type et l'équipment de votre amplificateur ou récepteur, il existe plusieurs possibités permettant de connecter le subwoofer actif Canton.

1. Amplificateur ou recepteur AV avec sortie PRE-OUT ou sortie spéciale stéreo subwoofer (LFE): connexion sur low level input (entree a niveau logique bas) (ill. Cable: cable Cinch courant

2. Amplificateur ou recepteur AV avec borne de sortie mono de subwoofer: connexion sur mono low level input (ill. 3)
   Cable: cable Cinch à double blindage magnétique

3. Amplificateur ou recepteur AV sans
   sortie spéciale subwoofer: connexion aux
   sorties haut-parleurs de l'amplificateur
   sur high level input (entree a niveau
   logique haut) (ill. 3
   Cable:cable de haut-parleur courant
   Veiller a respecter la polarite correcte:
   roUGE = pole positif, noir = pole negatif
   Important: Ne pas connecter en meme
   temps des cables sur les 2 entrrees low
   level et high level!

Pour obtenir une sonorité optimale, les enceintes de votre Movie System Canton doivent être adapplées à l'espace d'audition (set-up). Consultez la notice d'utilisation de votre ampli surround pour savoir commentprocéder.

ESP Configuración

FRA Mode d'amplification pourCHOISER entre deux types de fonctionnement

• AMPLIFIER MODE sur AUTO: Le subwoofer est automatiquement mis en circuit à la réception du signal musical; si la musique s'arrête, le subwoofer se met en mode standby au bout de 5 à 15 minutes.
• AMPLIFIER MODE sur ON: Le subwoofer demeure toujours en circuit.

Attention clipping! Faites attention au réglage du volume, surtout avec les amplificateurs peu puissants, car un niveau sonore trop élevé peut déteriorer les enceintes. Baissez immédiatement le volume dés qu'il y a distorsion du son.

Phase de rodage jusqu'à épanouissement maximal des caractéristiques acoustiques: 15 à 20 heures de finiement

15 a 20 heues of fonctionnement.
- Ecoute uniquement a volume normalependant cette phase
- Evitez les niveaux de volume élevés
- Ecoutez différents types de musique

ESP Rodaje

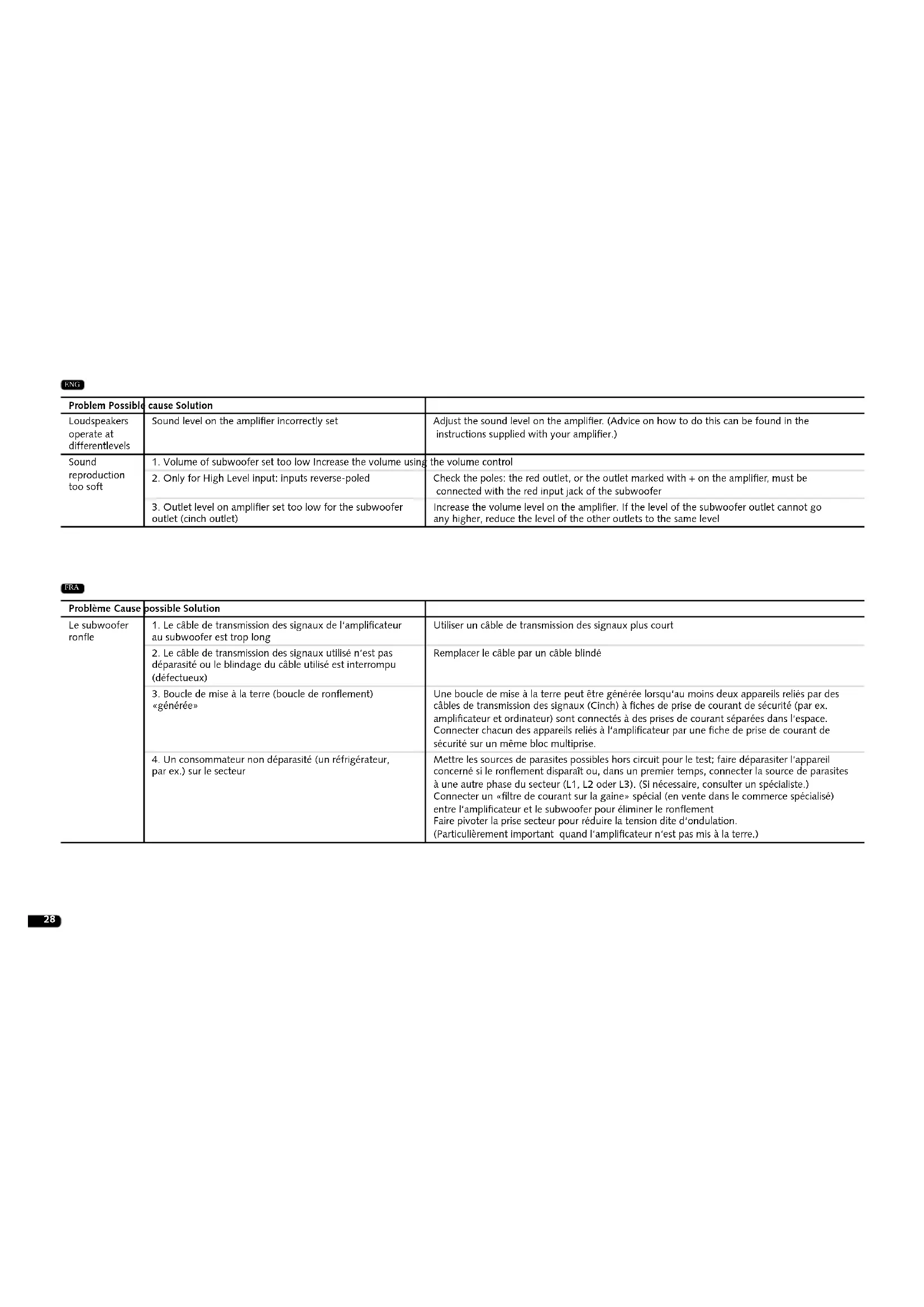

Vous trouvezez ici un tableau synoptique des problèmes les plus fréquents. Si vous avez d'autres questions, adressez-vous à votre revendeur Canton, contactez notre hotline au n^ +49 (0) 6083 / 287-57 ou envoyez un e-mail à [e-mail].

SWE Felsökning

Problème Cause	possible Solution
Le subwooferRonfle	1. Le cable de transmission des signaux de l'amplificateur au subwoofer est trop long	Utiliser un cable de transmission des signaux plus court
	2. Le cable de transmission des signaux utilisé n'est pas déparasité ou le blindage du cable utilisé est interrompu (défectueux)	Remplacer le cable par un cable blindo
	3. Boucle de mise à la terre (boucle de renflement) « généree»	Une boucle de mise à la terre peut être générée lorsqu'au moins deux appeareils reliés par des cables de transmission des signaux (Cinch) à fiches de prise de courant de sécurité (par ex. amplificateur et ordinateur) sont connectés à des prises de courant séparées dans l'espace. Connecter chacun des appeareils reliés à l'amplificateur par une fiche de prise de courant de sécurité sur un même bloc multiprise.
	4. Un consommateur non déparasité (un réfrigérateur, par ex.) sur le secteur	Mettre les sources de parasites possibles hors circuit pour le test; faire déparasiter l'apparéil concerné si le renflement disparait ou, dans un premier temps, connecter la source de parasites à une autre phase du secteur (L1, L2 oder L3). (Si nécessaire, consulter un spécialiste.) Connecter un « filtre de courant sur la gaine » spécial (en vente dans le commerce spécialisé) entre l'amplificateur et le subwoofer pour éliminer le renflementFaire pivoter la prise secteur pour réduire la tension dite d'ondulation.(Particulièrement important quand l'amplificateur n'est pas mis à la terre.)

FRA

Problème Cause possible Solution
Enceintes restitu- ent des niveaux sonores différents	Le niveau est mal régé sur l'ampli	Adapter le niveau sur l'ampli (consulter aussi la notice d'utilisation de l'ampli pour savoir comment procédé)
Restitution du son trop faible	1. Volume du subwoofer régé trop bas Augmenter le volume	sur le régulateur de volume
	2. Uniquement pour l'entrée high level: entrées inversées	Vérifier la polarité: les sorties de l'amplificateur rouges ou marquées d'un + doivent être connectées aux bornes d'entrée rouges du subwoofer
	3. Niveau de sortie à l'amplificateur pour la sortie subwoofer (sortie Cinch) régé trop bas	Augmenter le niveau de sortie sur l'amplificateur. Si le niveau de sortie du subwoofer ne peut plus être augmente, baisser le niveau des autres sorties d'autant
Le subwoofer ne se met pas en marche	1. Le cable secteur n'est pas connecté à la prise secteur et au subwoofer	Vérifier la connexion
	2. Interruuteur secteur n'est pas en position ON Interrupteur sur ON	Sur ON
	3. Interruuteur pour la mise en marche automatique n'est pas en position ON ou AUTO ou AUTO HIGH	Vérifier la position de l'interrupteur
	4. Le subwoofer n'est pas connecté à l'amplificateur (récep- théur) par la sortie haut-parleurs de celui-ci (haut niveau) ou par la sortie subwoofer (Cinch)	Vérifier la connexion
	5. Le cable transmettant le signal (Cinch) est défectueux	Tester avec un autre cable Cinch et, le cas échéant, replacer le cable
	6. Le niveau sur lequel l'amplificateur est régé (volume) est trop bas	Augmenter le volume sonore pour tester
	7. Dans le cas d'un récepteur Dolby Digital (amplificateur): le récepteur n'est pas régé sur le mode subwoofer (type de fonctionnement «Small» ou «ActiveSub = On»)	Vérifier le mode de fonctionnement
	8. Niveau de sortie sur l'amplificateur pour la sortie subwoofer (sortie Cinch) est régé trop bas	Augmenter le niveau de sortie de l'amplificateur
	9. Dispositif de sécurité déclenché dans le subwoofer (fusible «sauté»)	Faire replacer le dispositif de sécurité par un spécialiste
Le subwoofer ne se met pas hors circuit	1. Interruuteur pour la mise en circuit automatique (standby) sur ON	Mettre l'interrupteur sur AUTO ou OFF
	2. Signal constant de renflement à l'entrée du subwoofer	Utiliser un cable plus court pour relier l'amplificateur au subwoofer ou faire déparasiter les sources possibles de parasites (voir au point: Le subwoofer ronflé)

Au-delà de la garantie légale prescrite, Canton accorde cinq ans de garantie sur tous les haut-parleurs passifs. Pour les subwoofoers actifs et les enceintes partiellement actives, la garantie accordée est de 2 ans. La durée de la garantie commence à la date de l'achat et n'est valable que pour le premier acheteur. Il n'y a droit à la garantie que si l'enceinte est dans son emballage d'origine. Sont exclus de la garantie les dommages dus au transport et les dommages occasionnés par une utilisation incorrecte des enceintes. L'échange de pieces pendant la durée de garantie ne prolonge pas les droits à la garantie. Ceci est valable pour tous les haut-parleurs qui ont été achetés chez un revendre agrée par Canton. En cas de dommage, adressez-vous à VOYRE revendre spécialisé Canton ou directement au service après-venture de Canton.

ESP GaranTia

Tel. [phone] · Fax [phone]
