| Marque | WHIRLPOOL |
| Modèle | WDF510PAYS |
| Type de produit | Lave-vaisselle encastrable |
| Alimentation électrique | 120 V, 60 Hz, 15 A |
| Capacité | 12 couverts (avec panier de couverts sur la porte) ou 10 couverts (avec panier de couverts dans le panier inférieur) |
| Programmes de lavage | Heavy (intense), Normal, ECO, 1-Hour Wash, Overnight, Rinse Only |
| Options | High Temp, Sani Rinse, Heat Dry, 4-Hour Delay, Control Lock |
| Système de filtration | Triple filtration (filtre supérieur et inférieur) |
| Capteur optique d'eau | Oui, ajuste la consommation d'eau et d'énergie |
| Température de l'eau recommandée | 120 °F (49 °C) à l'entrée |
| Pression d'eau requise | 20 à 120 lb/po² (138 à 828 kPa) |
| Type de détergent recommandé | Détergent pour lave-vaisselle automatique (poudre, liquide ou pastilles) |
| Agent de rinçage | Recommandé pour un séchage optimal |
| Matériau de la cuve | Acier inoxydable (probable) |
| Nettoyage des filtres | Tous les 1 à 4 mois selon l'usage, ou plus souvent en eau dure |
| Fonction de sécurité | Verrouillage des commandes, mise à la terre obligatoire |
| Garantie | 1 an pièces et main-d'œuvre (États-Unis et Canada) |
| Service client | 1-800-253-1301 (Whirlpool, IKEA, Inglis) ou 1-800-843-0304 (Amana) |
FOIRE AUX QUESTIONS - WDF510PAYS WHIRLPOOL
Questions des utilisateurs sur WDF510PAYS WHIRLPOOL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice WDF510PAYS - WHIRLPOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WDF510PAYS de la marque WHIRLPOOL.
MODE D'EMPLOI WDF510PAYS WHIRLPOOL
Nous vous remercions d'avoir acheté ce produit de haute qualité. Si vous rencontrez un problème non mentionné dans la section DÉPANNAGE, veuillez visiter notre site Web www.whirlpool.com, www.amana.com ou www.ikea.com pour des informations supplémentaires. Si vous avez toujours besoin d'assistance pour Whirlpool, Ikea et Inglis, veuillez nous téléphoner au 1-800-253-1301. Si vous avez toujours besoin d'assistance pour Amana, veuillez nous téléphoner au 1-800-843-0304. Au Canada, visitez notre site Web www.whirlpool.ca, www.amanacanada.ca, www.ikea.ca ou www.inglis.ca ou téléphonez-nous au 1-800-807-6777.
Vous aurez besoin de vos numéros de modèle et de série situés près de la porte sur le côté droit ou gauche, à l'intérieur du lave-vaiselle.
Table des matières
Sécurité du lave-vaisselle 24
QUOI DE NEUF DANS VOTRE LAVE-VAISSELLE 26
ÉTAPES RAPIDES 27
UTILISATION DU LAVE-VAISSELLE 28
SYSTÈME DE FILTRATION 30
ENTRETIEN DU LAVE-VAISSELLE 31
DEPANNAGE 32
GARANTIE 34
Sécurité du lave-vaisselle
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de lire plusieurs fois tous les messages de sécurité et de vous y conformer.
Voici le symbole d'alerte de sécurité.
Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.
Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :
Averagement
Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.
Instructions de sécurité
AVERTISSEMENT : Lors de l'utilisation du lave-vaisselle, suivre les précautions élémentaires dont les suivantes :
Lire la totalité des instructions avant d'utiliser le lave-vaisselle. N'utiliser le lave-vaisselle que pour laver la vaisselle. Utiliser uniquement les détergents ou agents de rincage recommendés pour lave-vaisse et les garder hors de la portée des enfants. Lorsque vous chargez le lave-vaisselle :
1) Placer les objets coupants de façon qu'ils ne puissent endommager le joint de la porte; et 2) Placer les couteaux le manche vers le haut de façon à ne pas vous couper.
Ne pas laver d'articles en plastique à moins qu'ils ne soient marqués "Peut aller au lave-vaisselle" ou l'équivalent. Si l'article ne porte aucune indication, vérifier auprès du fabricant. Ne pas toucher l'objet chauffant pendant le fonctionnement ou immédiatement après.
Ne pas faire fonctionner le lave-vaiselle si tous les panneaux de l'enceinte ne sont pas en place. Ne pas jouer avec les commandes. Ne pas abuser, vous asseoir ni monter sur la porte, le couvercle ou les paniers du lave-vaisselle. Pour éviter tout risque d'accident, ne pas laisser les enfants jouer dans ou sur le lave-vaisse. Sous certaines conditions, de l'hydrogène peut se former dans un réseau d'eau chaude inutilisé depuis deux semaines ou plus. L'HYDROGÈNE EST UN GAZ EXPLOSIBLE. Si le système d'eau chaude n'a pas été utilisé depuis un certain temps, laisser couler l'eau chaude des robinets pendant quelques minutes avant de faire fonctionner le lave-vaiselle. Cette mesure permettra à l'hydrogène de s'évaporer. Ce gaz étant inflammable, ne pas fumer ni utiliser de flamme nue pendant cette période. Enlever la porte ou le couvercle du compartiment de lavage lorsque vous remplacez ou mettez au rebut un vieux lave-vaisse.
Instructions de mise à la TERRE
Pour un lave-vaisse relié à la terre, branché avec un cordon :
Le lave-vaisse doit être relié à la terre. En cas d'un mauvais fonctionnement ou d'une panne, la mise à terre réduira le risque d'un choc électrique en fournissant le moins de résistance pour le courant électrique. Le lave-vaisse est équipé d'un cordon avec un conducteur pour relier les appareils à la terre et d'une fiche de mise à la terre. La fiche doit être branchée sur une prise appropriée, installée et reliée à la terre conformément aux codes et règlements locaux.
AVERTISSEMENT : La connexion incorrecte du conducteur pour relier les appareils à la terre peut causer le risque de choc électrique. Vérifier avec un électricien
compétent ou un représentant de service si vous avez des doutes sur le fait que le lave-vaisselle est correctement relié à la terre. Ne pas modifier la fiche fournie avec le lave-vaisselle ; si elle n'entre pas dans la prise, faire installer une prise appropriée par un électricien compétent.
Pour un lave-vaisselle branché en permanence :
Le lave-vaisselle doit être branché à un système d'installation électrique permanent en métal relié à la terre, ou un conducteur pour relier les appareils à la terre doit être relié avec les conducteurs du circuit et branché à une borne pour relier les appareils à la terre ou au cordon d'alimentation électrique avec le lave-vaisselle.
Averagement
Risque de basculement
Ne pas utiliser le lave-vaisselle jusqu'à ce qu'il soit complètement installé.
Ne pas appuyer sur la porte ouverte.
Le non-respect de ces instructions peut causer des blessures graves ou des coupures.
Avertissements de la proposition 65 de l'État de Californie :
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l'État de Californie pour être à l'origine de cancers.
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l'État de Californie pour être à l'origine de malformations et autres déficiences de naissance.
Énergie
Félicitations pour l'achat de votre lave-vaisselle éconergétique à faible consommation d'eau! Pour nettoyer les articles, ce lave-vaisselle asperge la vaisselle d'eau puis fait une pause pour permettre au détergent d'imprégner et de dissoudre les saletés. Les périodes de trempage et de pause prolongent la durée des programmes pour un nettoyage exceptionnel. Plusieurs modèles comportent un capteur optique d'eau. Le capteur optique d'eau détermine le niveau de consommation d'eau et d'énergie optimal pour un meilleur nettoyage. Les lave-vaisselle éconergétiques fonctionnent plus longtemps pour économiser de l'eau et de l'énergie, tout comme une vitesse de conduite réduite permet d'économiser du carburant. Le calibrage du capteur optique entraînera l'allongement du premier programme qui l'utilise.
Agent de rincage
Utiliser un agent de rinceage pour une performance de lavage et de séchage optimale. Afin d'améliorer la performance de séchage et de limiter l'accumulation de dépôts d'eau dure, ce lave-vaisselle est spécifiquement conçu pour être utilisé avec un agent de rinceage. Les lave-vaisselles éconergétiques consomment moins d'eau et d'énergie. Ils dépendent donc de l'effet "nappe d'eau" d'un agent de rinceage pour une performance optimale.
Les États-Unis ont voté une restriction limitant la quantité de phosphore (phosphates) présents dans les détergents domestiques pour lave-vaisselle à un maximum de 0,5%. Avant cette mesure, les détergents en contenaient 8,7%. Suite à ce changement concernant les détergents, les plus gros fabricants ont reformulé leurs détergents pour lave-vaisselle, ayant ainsi encore plus loin dans la conscience environnementale. En raison de ces récents changements, il est recommandé d'utiliser des pastilles et sachets pour une plus grande simplicité d'utilisation et pour une meilleure performance.
Système de filtration
Ce lave-vaisse est équipé de la toute dernière technologie en matière de filtration. Ce système de triple filtration minimise le niveau sonore et optimise le niveau de consommation d'eau et d'énergie tout en permettant un nettoyage optimal. Pour une performance de nettoyage optimale, entretenir régulièrement les filtres. Nous vous suggérons de nettoyer le filtre supérieur et inférieur et de rincer le système sous le robinet au moins une fois par mois.
Étapes rapides
Préparer et charger le lave-vaisselle.
Faire tournoyer les bras d'aspersion. Ils doivent pouvoir tourner librement.
4 Mettre en marche le lave-vaiselle.
Pour les modèles dont les commandes se trouvent au sommet de la porte, sélectionner le programme de lavage et l'option puis appuyer sur START/RESUME (mise en marche/reprise) avant de fermer la porte. Bien fermer la porte. Le verrou de la porte s'engage automatiquement. Pour les modèles avec les commandes à l'avant, sélectionner le programme de lavage et les options souhaités puis appuyer sur START/RESUME (mise en marche/reprise) ou appuyer sur START/RESUME pour répéter les mêmes programmes et options que le programme de lavage précédent.
Start Resume
2 Verser le détergent et l'agent de rincée.
3 Sélectionner un programme et une option (les programmes et options varient selon le modèle).
Select Cycle
Select Options

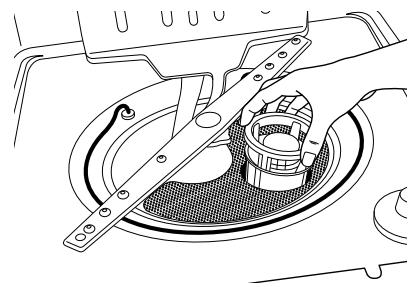

5 Retirer le filtre et le nettoyer.
Voir "Intervalle recommandé pour le nettoyage du filtre," dans la section "Système de filtration de l'eau" pour connaître la fréquence de nettoyage recommandée.
Préparation et chargement du lave-vaisse
IMPORTANT : Enlever de la vaisselle les restes alimentaires, os, cure-dents et autres articles durs. Enlever les étiquettes des récipients avant de les laver.
Modèle de charge de 10 rangements (quand le panier de couverts est dans l'étagère plus BASSE)
Panier supérieur
Panier inférieur
Modèle de charge de 12 rangements (quand le panier de couverts est sur la porte)
Panier supérieur
Panier inférieur
S'assurer que rien n'empêche le(s) bras d'aspersion de tourner librement. Il est important que le jet d'eau atteigne toutes les surfaces sales. Vérifier que lorsque la porte du lave-vaisselle est fermée, aucun article ne bloque le distributeur de détergent. - Charger dans le panier les articles en orientant la surface sale vers le bas et vers l'intérieur, vers le bras d'aspersion, tel qu'illustré. Ceci améliorera les résultats de nettoyage et de séchage. Éviter le chevauchement d'articles tels que les bols ou les assiettes pouvant retenir les aliments. - Placer les articles de plastique, les petites assiettes et les verres dans le panier supérieur. Ne laver des articles de plastique au lave-vaisselle que s'ils sont identifiés comme "lavable au lave-vaisselle". Pour éviter les bruits de choc et d'entrechoc durant le fonctionnement : charger la vaisselle pour que les articles ne se touchent pas les uns les autres. S'assurer que les articles légers sont bien retenus dans les paniers. Lors du chargement des couverts, toujours charger les articles acérés pointés vers le bas. Pour les autres articles, orienter certains vers le haut et d'autres vers le bas.
Ajouter le détergent.
REMARQUE: Si vous n'avez pas l'intention d'effectuer un programme de lavage dans l'immédiat, exécuter un programme de rinçage. Ne pas utiliser de détergent.
Utiliser uniquement du détergent pour lave-vaiselle automatique. Ajouter le détergent en poudre, liquide ou en pastille, juste avant de démarrer un programme. Pour l'obtention de meilleurs résultats, il est recommandé d'utiliser un détergent à lave-vaisselle automatique frais. Conserver le récipient du détergent bien fermé dans un lieu sec et frais.
Pour une performance optimale, on recommande l'utilisation d'un détergent en pastille.

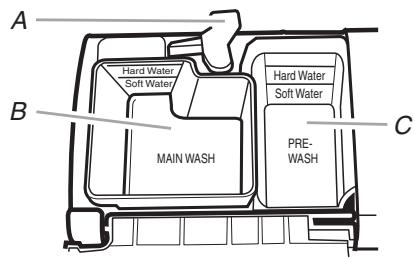

A. Loquet du couvercle B. Section de lavage principal C. Section du prélavage
La quantité de détergent à utiliser dépend des éléments suivants :
Degré de saleté de la vaisselle - Les charges très sales nécessitant plus de détergent.
Durée de l'eau - Si on n'utilise pas assez de détergent dans une eau dure, la vaisselle ne sera pas parfaitement lavée. Si on utilise trop de détergent dans une eau douce, la solution attaquera les articles en verre.
Eau douce à moyenne (0 à 6 grains par gallon U. S.) [eau venant d'un adoucisseur d'eau général et eau du service d'eau de la ville]
Eau moyenne à dure (7 à 12 grains par gallon U. S.) [eau de puits et du service d'eau de la ville]
- Selon la dureté de l'eau, remplir la section de lavage principal du distributeur tel qu'illustré. Remplir la section de prélavage jusqu'au niveau indiqué, si nécessaire.
REMARQUE: Les quantités indiquées correspondent à l'emploi d'un détergent en poudre standard. Lors de l'utilisation d'un autre détergent pour lave-vaisselle
Lavage principal Prélavage

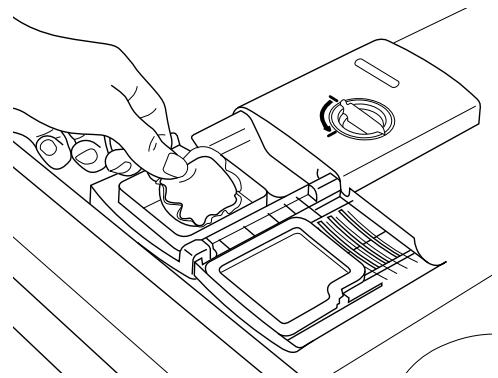

Ajouter l'agent de rangement
Votre lave-vaisselle est conçu pour utiliser un agent de rinçage pour un séchage satisfaisant. Sans agent de rinçage, la vaisselle et l'intérieur du lave-vaisselle seront trop humides. L'option de séchage avec chaleur ne fonctionnera pas de manière optimale sans agent de rinçage. - Les agents de rinçage empêchent l'eau de former des gouttelettes qui peuvent sécher en laissant des taches ou coulées. Ils améliorent également le séchage en permettant à l'eau de s'écouler de la vaisselle après le rinçage final. - Les agents de rinçage aident à réduire l'excès d'humidité sur les paniers à vaisselle et à l'intérieur du lave-vaisselle. - Contrôler le niveau du témoin d'agent de rinçage. Ajouter de l'agent de rinçage lorsque l'indicateur est au niveau "Refill" (remplir).

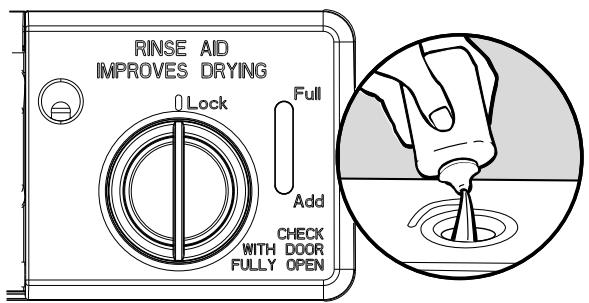

Pour ajouter de l'agent de rincage, tourner le bouchon du distributeur jusqu'à "Open" (ouvrir) et le soulever. Ajouter l'agent de rincage dans l'ouverture jusqu'à ce que l'indicateur soit sur "Full" (plein). Remettre en place le bouchon du distributeur et le tourner jusqu'à "Lock" (verrouillage). Vérifier qu'il est bien verrouillé.
REMARQUE: Pour une majorité de types d'eau, le réglage effectué à l'usine donnera de bons résultats. Si l'eau du domicile est dure ou si on remarque la présence d'anneaux ou de taches, essayer un réglage plus élevé. Tourner l'ajusteur à flèche à l'intérieur du distributeur soit à la main, soit en insérant un tournevis à lame plate au centre de la flèche et en tournant.
Sélectionner un programme (les programmes variant selon les modèles)
Appuyez sur le bouton Choisi de cycles jusqu'à ce que la lumière au-dessous du cycle désiré soit allumée.
REMARQUE : Les programmes plus intenses et les options affectent la durée du programme. Certains programmes et options prendront jusqu'à 31/2 heures pour être complètement exécutés.
Heavy (intense) - Utiliser ce programme pour les articles très souillés et difficiles à nettoyer.
Normal - Ce programme est recommandé pour entièrement laver une charge complète de
vaisselle représentant un degré de saleté normal. Le choix de ce programme s'accompagne de la sélection par défaut des options recommandées pour le nettoyage de quantités normales de saletés alimentaires. L'étiquette-énergie est basée sur ce programme.
ECO - Utiliser ce programme pour les articles légèrement sales. Il économise de l'énergie.
1-HR Wash (lavage en 1 heure) - Utiliser ce programme pour les articles légèrement sales. Pour des résultats rapides, le lavage 1-HR nettoiera les plats en utilisant légèrement plus d'eau et d'énergie.
Overnight cycle (programme de nuit) – Utiliser pour toutes les charges quel que soit leur niveau de saleté. Ce programme est plus long ; il est donc préféable de le faire fonctionner la nuit.
Rinse Only (rincage seulement) – (aucune option n'est disponible avec ce programme). Ne pas utiliser de détergent. Il s'agit seulement d'un rincage qui empêche les débris alimentaires de secher sur la vaisselle et réduit les odeurs dans votre lavevaisselle jusqu'à ce que l'utilisateur soit prêt à laver une charge complète.
Sélectionner les options (les options varient selon les modèles)
Vous pouvez personnaliser vos programmes en appuyant sur les options désirées.
Appuyer plusieurs fois sur le bouton jusqu'à ce que la combinaison d'options souhaitée soit sélectionnée.
High Temp (lavage à haute température) – (utiliser cette option avec les programmes Heavy (intense) et Normal). Cette option chauffe l'eau durant les portions de lavage du programme.
Sani Rinse (rincage sanitaire) – (utiliser cette option avec les programmes Heavy (intense) et Normal). Choisir cette option pour augmenter la température de l'eau au rincage final à environ 155°F (68^). L'option Sani Rinse ajoute de la chaleur et de la durée au programme. Cette haute température rince et assainit votre vaisselle et la verrerie, conformément à la norme 184 NSF/ANSI pour les lave-vaisselle résidentiels. Les lave-vaisselle résidentiels certifiés ne sont pas destinés aux établissements alimentaires accrédités.
Heat Dry (séchage avec chaleur) - (utiliser cette option avec les programmes de lavage 1-HR Wash (lavage en 1 heures), Heavy (intense) et Normal). Une fois avec le programme de lavage en 1 heures, la durée est augmentée d'environ 30 minutes.
4-HR Delay (mise en marche différée de 4 heures) – (tout programme). Cette option offre le déclenchement automatique du lave-vaisselle à un moment différé. Choisir un programme de lavage et des options. Appuyer sur 4-HR Delay (délai de 4 heures). Appuyer sur START/RESUME (mise en marche/reprise). Bien fermer la porte.
Lock (verrouillage) – (sur le bouton 4-HR Delay.) Cette option s'emploie pour éviter l'utilisation non intentionnelle de votre lave-vaisselle. Lorsque Control Lock (verrouillage des commandes) est allumé, tous les boutons sont bloqués. La porte du lave-vaisse peut être ouverte pendant que les commandes sont bloquées.
Verrouillage :
Appuyer et maintenir la pression sur 4-HR Delay (délai de 4 heures) pendant au moins 3 secondes. L'indicateur lumineux de verrouillage s'illumine. Si vous appuyez sur toute touche pendant que votre lave-vaisselle est verrouillé, l'indicateur lumineux clignote 3 fois.
Déverrouillage :
Appuyer et maintenir la pression sur 4-HR Delay (délai de 4 heures) pendant au moins 3 secondes. L'indicateur lumineux de verrouillage s'éteint.
Commencer ou reprendre un programme
Laisser l'eau chaude couler du robinet le plus près du lave-vaisselle jusqu'à ce qu'elle soit chaude. Fermer le robinet.
Bien fermer la porte. Le verrou de la porte engage automatiquement. Choisir le programme et les options de lavage désirées OU appuyer sur START/RESUME (mise en marche/reprise) pour reprendre les mêmes programme et options que dans le programme précédent. Pour les modèles avec les commandes sur le dessus, commencer par besoinir le programme et les options, puis fermer la porte.
Start Resume
- On peut ajouter un article à n'importe quel moment avant le début du lavage principal. Ouvrir doucement la porte et ajouter l'article. Bien fermer la porte. Appuyer sur START/RESUME.
Le témoin lumineux Clean (propre) s'allume lorsque le programme est terminé. "Sanitized" (assaini) s'allume lorsque l'option Sani Rinse (rinçage avec assainissement) est sélectionnée et que l'assainissement est en cours.
Clean Sanitized
Système de filtration
Ce lave-vaisselle est équipé de la toute dernière technologie en matière de filtration. Ce système de triple filtration minimise le niveau sonore et optimise l'économie d'eau et d'énergie tout en offrant une performance de nettoyage supérieure. Le filtre doit être entretenu tout au long de la durée de vie du lave-vaisselle pour pouvoir continuer à fonctionner au maximum de sa performance.

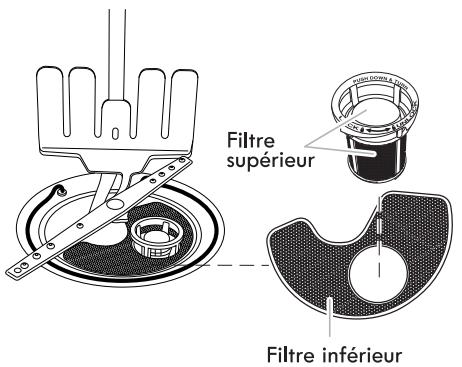

Le système de triple filtre compte 2 parties, un filtre supérieur et un filtre inférieur.
Le filtre supérieur permet de tenir des articles surdimensionnés ou des objets étrangers ainsi que les particules très fines à l'écart de la pompe. Le filtre inférieur empêche les aliments de se redéposer sur la vaisselle.
Les filtres devront peut-être être nettoyés lorsque :
On remarque des objets ou saletés sur le filtre supérieur. La performance de nettoyage se dégrade (c.-à-d. présence de saletés sur les plats). Les plats sont rugueux au toucher.
Il est très facile de retirer et d'entretenir les filtres. Le tableau ci-dessous indique la fréquence de nettoyage recommandée.
| INTERVALLES DE NETTOYAGE RECOMMANDÉS POUR LE NETTOYAGE DU FILTRE | |||
| Nombre de charges parSEMaine | Si vous给您 contentez de gratler les plats avant le chargement* | Si vous grattez et rincez les plats avant le chargement | Si vous lavez la vaiselle avant le chargement |
| 8-12 | Tous les deux mois | Tous les quatre mois | Une fois par an |
| 4-7 | Tous les quatre mois | Une fois par an | Une fois par an |
| 1-3 | Deux fois par an | Une fois par an | Une fois par an |
Conseil du fabricant : Ceci permet d'économiser l'eau et l'énergie utilisées pour la préparation des plats. Cela vous épargne également du temps et des efforts.
Eau très dure
Si l'eau du domicile est très dure (au-delà de 15 grains), nettoyer le filtre au moins une fois par mois. L'accumulation de résidus blancs dans le lave-vaisselle est le signe d'une eau dure. Pour des conseils sur l'élimination des taches, voir la section "Dépannage".

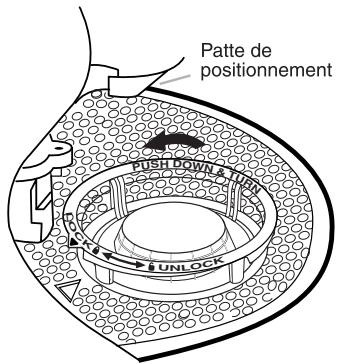

Instructions de retrait du filtre
- Tourner le filtre supérieur d'un quart de tour dans le sens antihoraire et le soulever.
- Séparer le filtre supérieur en le tirant avec précaution.
- Nettoyer les filtres tel qu'indiqué.

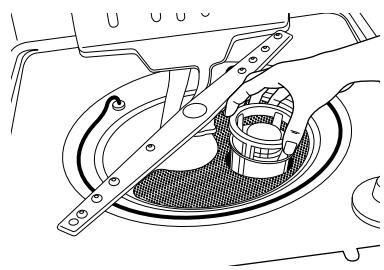

Retrait du filtre supérieur

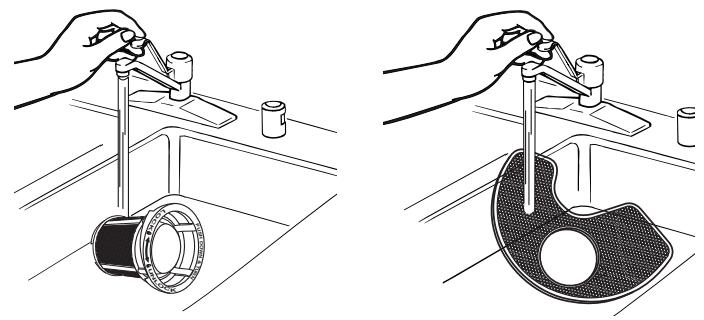

Instructions de nettoyage
IMPORTANT: Ne pas utiliser de Brosse métallique, de tampon à recycler, etc. car ils peuvent endommager les filtres.

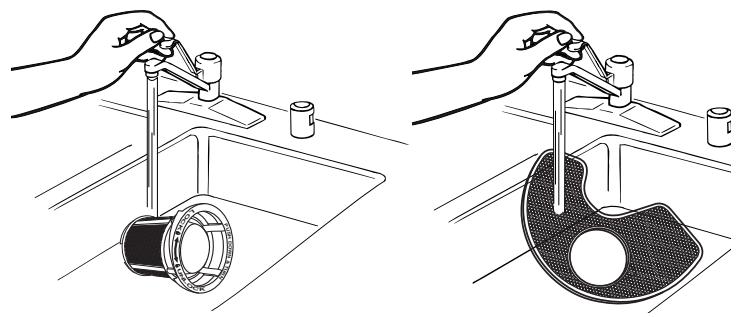

Rincer le filtre sous l'eau courante jusqu'à ce que la plupart des saletés soient éliminées. Si l'on remarque la présence de saletés difficiles à retirer ou de dépôts de calcaire causés par l'eau dure, l'emploi d'une brosse douce sera peut-être nécessaire.
Instructions de réinstallation du filtre
- En s'aidant des illustrations précédentes, placer le filtre inférieur sous les onglets de positionnement situés au fond du lave-vaisselle de sorte que le filtre supérieur soit aligné avec l'ouverture circulaire du fond de la cuve.
- Insérer le filtre supérieur dans l'ouverture circulaire du filtre inférieur.

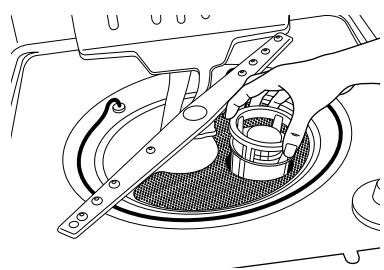

Réinstallation du filtre supérieur
- Faire pivoter lentement le filtre dans le sens horaire jusqu'à ce qu'il s'insère dans le logement. Continuer à faire pivoter le filtre jusqu'à ce qu'il s'emboîte. Si le filtre n'est pas complètement installé (continue de tournier librement), continuer à tourner le filtre dans le sens horaire jusqu'à ce qu'il s'insère dans le logement et s'emboîte.
REMARQUE: Du moment que le filtre est bien emboîté, il n'est pas nécessaire que la flèche du filtre supérieur soit alignée avec celle du filtre inférieur.
IMPORTANT : Afin d'éviter d'endommager le lave-vaisselle, ne pas le faire fonctionner sans que les filtres ne soient correctement installés. S'assurer que le filtre inférieur est bien en place et que le filtre supérieur est bien emboité. Si le filtre supérieur tourne librement, cela signifie qu'il n'est pas bien emboité.
Nettoyage de l'extérieur
Nettoyer l'extérieur du lave-vaisselle avec un chiffon doux et humide et un détergent doux. Si l'extérieur du lave-vaisselle est en acier inoxydable, un nettoyant pour acier inoxydable est recommandé - nettoyant et poli pour acier inoxydable - pièce numéro 31464.
Nettoyage de l'intérieur
Nettoyer l'intérieur du lave-vaisselle à l'aide d'une pâte de détergent pour lave-vaisselle en poudre et de l'eau ou utiliser un détergent liquide pour lave-vaisselle sur une éponge humide pour nettoyer l'intérieur une fois refroidi.
Un rinçage avec du vinaigre blanc peut éliminer taches blanches et films sur la vaisselle. Le vinaigre est un acide et son utilisation trop fréquente pourrait endommager le lave-vaisselle.
Verser 2 tasses (500 mL) de vinaigre blanc dans un verre ou une tasse à mesurer livable au lave-vaisse dans le panier inférieur. Faire exécuter au lave-vaisse un programme de lavage complet avec séchage à l'air ou une option de séchage économique. Ne pas utiliser de détergent. Le vinaigre se mélangera à l'eau de lavage.
Procédure d'entretien du lave-vaisselle
Afin d'éviter toute mauvaise odeur ou formation de résidus responsables de mauvaises odeurs dans le lave-vaisselle, utiliser le nettoyant pour lave-vaisselle et broyeur à déchets Affresh ^® (recommandé) une fois par mois comme traitement d'entretien régulier. Le nettoyant pour lave-vaisselle et broyeur à déchets Affresh ^® est efficace avec toutes les marques de lave-vaisselle.
Important :
Lire entièrement les présentes instructions ainsi que les instructions de l'emballage du produit affresh avant de débuter la procédure de nettoyage. Utiliser du papier d'aluminium ou des gants pour manipuler la pastille.
- Retirer toute la vaisselle du lave-vaisselle. Ouvrir le lave-vaisselle et p tiroir à détergent principal et fermer le tiroir. Placer une autre pastille dans le tiroir de prélavage ou placer simplement 1 pastille au fond du lave-vaisselle. Fermer la porte du lave-vaisselle. Faire fonctionner le lave-vaisselle au programme le plus puissant - gratage intense, eau chaude, etc.
- Placer 1 pastille de nettoyant pour lave-vaisselle et broyeur à déchets Affresh dans le broyeur à déchets. Ouvrir l'eau chaude à un faible débit. Faire fonctionner le broyeur à déchets et laisser couler l'eau pendant 15 secondes. Arrêter le broyeur à déchets et fermer le robinet d'eau. Ne pas rincer le broyeur à déchets entièrement avec de l'eau. L'eau du lave-vaisselle nettoiera le broyeur à déchets. Si votre appareil ne compte pas de broyeur à déchets, omettre cette étape.

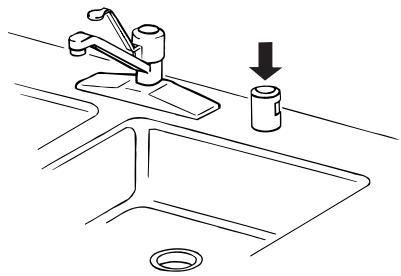

Dispositif anti-refoulement
Inspecter et nettoyer le dispositif anti-refoulement, le cas échéant, si le lave-vaisselle ne se vidange pas correctement.
Pour réduire le risque de dommages matériels durant les vacances ou une période d'inutilisation prolongée
Si on n'utilise pas le lave-vaiselle pendant l'été, couper l'arrivée d'eau et l'alimentation électrique du lave-vaiselle. S'assurer que les tuyaux d'alimentation en eau sont protégés contre le gel. La formation de glace dans les canalisations d'arrivée d'eau peut entraîner une élévation de la pression en eau et endommager le lave-vaiselle ou le domicile. La garantie de l'appareil ne couvre pas les dommages imputables au gel. Lors du remisage du lave-vaisselle pendant l'hiver, éviter tout dommage lié à l'eau en faisant hiverner le lave-vaisselle par un dépanneur/agréé.
Dépannage
Essayer d'abord les solutions suggérées ici ou visiter notre site Internet et la FAQ (foire aux questions) pour éviter le coût d'une intervention de dépannage.
Aux E.-U., www.whirlpool.com Au Canada, www.whirlpool.ca Aux E.-U., www.amana.com Au Canada, www.amanacanada.ca Aux E.-U., www.ikea.com Au Canada, www.ikea.ca Aux E.-U., www.whirlpool.com Au Canada, www.inglis.ca
Le lave-vaisseau ne fonctionne pas ou s'arrête au cours d'un programme
La porte est-elle bien fermée et enclenchée?
A-t-on sélectionné le bon programme?
Le lave-vaisselle est-il alimenté par le courant électrique? Un fusible est-il grillé ou un disjoncteur s'est-il déclenché?
Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien.
Le moteur s'est-il arrêté par suite d'une surcharge? Le moteur se réactive automatiquement après quelques minutes. S'il ne se remet pas en marche, faire un appel de service.
Le robinet d'arrêt (le cas échéant) est-il ouvert?
Il est normal pour certains programmes de faire des pauses répétées pendant quelques secondes lors du lavage principal.
Le témoin de nettoyage clignote
Faire un appel de service.
Le lave-vaisse ne se remplit pas
Le dispositif de protection contre débordement peut-il monter et descendre librement ? Appuyez-dessus pour le libérer.
La durée d'exécution du programme semble être trop longue
Le lave-vaisse peut prendre jusqu'à 3 12 heures pour exécuter le programme selon le niveau de saleté, la température de l'eau, les programmes et les options.
L'eau fournie au lave-vaiselle est-elle suffisamment chaude? Le lave-vaiselle fonctionne plus longtemps durant le chauffage de l'eau.
La durée du programme du lave-vaisselle correspond-elle aux durées de programmes ? Voir la section relative aux durées de lavage des programmes. Une période d'attente s'ajoute automatiquement dans certains programmes de lavage et de rinçage jusqu'à ce que l'eau atteigne la température appropriée.
Ce lave-vaisselle est équipé d'un lavage avec capteur optique qui détecte la température de l'eau, le degré de saleté et la quantité de détergent. Les programmes de lavage sont ajustés sur la base de ce qui est détecté.
IMPORTANT : Le tout premier programme de lavage suivant l'installation à votre domicile sera ajusté pour composer 2 rincages supplémentaires. Pour un ajustement correct du capteur, ce programme ne doit pas être interrompu. Si ce programme d'ajustement est annulé ou arrêté avant l'allumage du témoin Clean (propre) à la fin du programme, le programme de lavage suivant répétera l'opération d'ajustement du capteur.
S'il reste de l'eau dans le lave-vaisselle
Le programme est-il terminé?
S'il reste du détergent dans la section avec couvercle du distributeur
Le programme est-il terminé?
Présence de grumeaux dans le détergent? Remplacer le détergent au besoin.
La porte du distributeur est-elle bloquée par des plats ou ustensiles de cuisson lorsque la porte du lave-vaiselle est fermée?
Apparition d'un résidu blanc à l'avant du panneau d'accès
A-t-on utilisé une quantité excessive de détergent?
La marque de détergent utilisée produit-elle trop de mousse? Essayer une marque de détergent différente pour réduire le moussage et éliminer l'accumulation.
Odeur dans le lave-vaisselle
Le lave-vaisselle est-il lavé seulement tous les 2 ou 3 jours? Exécuter un programme de rinçage une ou deux fois par jour jusqu'à ce qu'une charge complète soit accumulée.
Odeur de plastique neuf dans le lave-vaisselle? Effectuer un rinçage avec du vinaigre tel que précisé dans "Entretien du lave-vaisselle".
Condensation sur le comptoir de la cuisine (modèles encastrés)
Le lave-vaisselle est-il aligné avec le plan de travail ? De l'humidité sortant de l'objet de la console du lave-vaisselle peut se former sur le comptoir. Voir les Instructions d'installation pour plus de renseignements.
La vase n'est pas complètement sèche
Avez-vous utilisé un agent de rinceage? Votre lave-vaisselle est conçu pour utiliser un agent de rinceage pour un meilleur rendement de séchage. Sans agent de rinceage, la vaisselle et l'intérieur du lave-vaisselle seront trop humides. L'option de séchage avec chaleur ne s'exécutera pas aussi bien sans agent de rinceage.
La vase n'est pas sèche
Le lave-vaisselle a-t-il été chargé de manière à permettre un drainage adéquat de l'eau? Ne pas charger excessivement. Utiliser un agent de rinçage liquide pour accélérer le séchage.
Les articles de plastique sont-ils humides? Il est souvent nécessaire de sécher les articles de plastique avec un torchon. Le distributeur d'agent de rinçage est-il vide?
A-t-on utilisé un séchage à l'air ou une option de séchage économique? Utiliser une option de séchage avec chaleur pour une vaisselle plus sèche.
Excès d'humidité sur les paniers et à l'intérieur du lave-vaisselle
Contrôler le témoin d'agent de rinçage pour s'assurer qu'il y a de l'agent de rinçage dans le distributeur.
Taches et films sur la vaisselle
L'eau est-elle dure ou contient-elle une concentration élevée de minéraux? Le conditionnement de l'eau de rinçage finale avec un agent de rinçage liquide favorise l'élimination des taches et films. Veiller à ce que le distributeur d'agent de rinçage soit toujours rempli. Tous les jours utiliser une option de température élevée. Si la dureté de l'eau est de 13 grains ou plus, il est vivement recommandé d'installer un adoucisseur d'eau au domicile. Pour ne pas boire d'eau adoucie, installer l'adoucisseur sur l'arrivée d'eau chaude.
La température de l'eau est-elle trop BASSE? Pour obtenir de bons résultats de lavage, l'eau doit être à 120°F (49^) à son entrée dans le lave-vaisselle.
A-t-on utilisé un détergent efficace en quantité suffisante? Utiliser uniquement les détergents recommendés pour lave-vaisselle. Ne pas employer moins d'une cuillerée à soupe (15 g) par charge. Pour qu'il soit efficace, il faut que le détergent soit frais.
Une vaisselle très sale et/ou une eau dure nécessitant généralement un supplément de détergent.
La pression d'eau du domicile est-elle suffisamment élevée pour un replissage convenable du lave-vaisseau ? La pression d'eau du domicile devrait être de 20 à 120 Ib/po2
(138 à 828 kPa) pour un remplissage convenable du lave-vaisselle. Si vous avez des questions au sujet de la pression de votre eau, faire appel à un plombier qualifié agréé.
REMARQUE : Pour éliminer les taches et films des articles en verre, enlever tous les couverts ou articles métalliques et voir "Procedure d'entretien du lave-vaisseau" dans la section "Entretien du lave-vaisseau".
■ Film de silice ou attaque (le film de silice est un dépôt blanc irisé ; l'attaque produit l'apparence d'un film translucide)
Il y a parfois une réaction chimique de l'eau avec certains types de verres. Ceci est habituellement imputable à certaines combinaisons d'eau douce ou adoucie, solutions de lavage alcaline, rincage insuffisant, chargement excessif du lave-vaisselle, et à la chaleur de séchage. Il peut être nécessaire de laver manuellement ces articles pour éliminer complètement le problème.
Pour ralentir ce processus, utiliser la quantité minimale de détergent, mais pas moins d'une cuillerée à soupe (15 g) par charge. Utiliser un agent de rince liquide, et ne charger le lave-vaisselle que légèrement pour permettre un rinceage à fond. Il n'est pas possible d'éliminer le film de silice ou l'effet de l'attaque chimique qui demeurent en permanence. Ne pas utiliser un séchage avec chaleur.
Taches blanches sur les ustensiles de cuisson à revêtement anti-adhésif
Le détachant du lave-vaisselle a-t-il éliminé la patine? Générer une nouvelle patine après le lavage au lave-vaisselle.
Taches marron sur la vaisselle et les surfaces internes du lave-vaisselle
L'eau comporte-t-elle une concentration de fer élevée ? Laver de nouveau la vaisselle après avoir ajouté 1 à 3 c. à soupe (5 à 15 mL) de cristaux d'acide citrique dans le distributeur de détergent avec couvercle. Ne pas utiliser de détergent. Exécuter ensuite un programme de lavage Normal avec détergent. Si ce traitement est nécessaire plus fréquemment que tous les deux mois, on recommande l'installation d'un dispositif d'élimination du fer.
Marques noires ou grises sur la vaisselle
Des articles en aluminium frottent-ils contre la vaisselle durant le lavage? Les articles en aluminium jetables peuvent se briser dans le lave-vaisselle et causer des marques. Laver ces articles à la main. Pour éliminer les marques d'aluminium, employer un produit de nettoyage moyennement abrasif.
Taches orange sur les articles de plastique ou les surfaces internes du lave-vaisselle
A-t-on placé dans le lave-vaisselle de la vaisselle sur laquelle il y a une grande quantité de résidus alimentaires à base de tomates ? Il peut s'avérer nécessaire d'utiliser un détachant pour enlever les taches du lave-vaisselle. Les taches n'affectent pas la performance du lave-vaisselle.
Bruit
Émission de bruits de frottement, broyage, écrasement ou de bourdonnement
Un objet dur a pénétré dans le module de lavage (sur certains modèles). Le bruit devrait cesser une fois que l'objet sera broyé. Si le bruit persiste après un programme complet, faire un appel de service.
La vaisselle n'est pas complètement nettoyée
Résidus de produits alimentaires sur la vaisselle
La vaisselle est-elle chargée correctement?
A-t-on choisi le programme qui décrit les taches les plus difficiles sur la charge de vaisselle? Utiliser un programme plus intense pour les niveaux de saleté plus intense.
La température de l'eau est-elle trop BASSE? Pour obtenir de bons résultats de lavage, l'eau doit être à 120°F (49^) à son entrée dans le lave-vaiselle.
A-t-on utilisé la bonne quantité de détergent frais? Utiliser uniquement les détergents recommendés pour lave-vaisselle. Ne pas employer moins d'une cuillerée à soupe (15 g) par charge. Pour qu'il soit efficace, il faut que le détergent soit frais. Une vaisselle très sale et/ou une eau dure nécessitant généralement un supplément de détergent.
Y a-t-il des grumeaux de détergent dans le distributeur? Utiliser uniquement un détergent frais. Ne pas laisser le détergent pendant plusieurs heures dans un distributeur humide. Nettoyer le distributeur lorsqu'il s'y trouve des grumeaux de détergent.
La pompe ou le bras d'aspersion est-elle/il obstrué(e) par des étiquettes de bouteilles et de cannettes?
La pression d'eau du domicile est-elle suffisamment élevée pour un remplissage convenable du lave-vaisselle? La pression d'eau du domicile devrait être de 20 à 120 Ib/ po^2 (138 à 828 kPa) pour un remplissage convenable du lave-vaisselle. Si vous avez des questions au sujet de la pression d'eau, faire appel à un plombier qualifié agréé.
Une accumulation de mousse ralentit-elle le bras d'aspersion? Ne pas utiliser de savon ou de détergent à lessive. Utiliser uniquement les détergents recommandés pour lave-vaiselle.
La vaisselle est endommagée au cours d'un programme
Écaillage de la vaisselle
A-t-on chargé le lave-vaiselle correctement? Charger la vaisselle et les verres de telle manière qu'ils soient stables et qu'ils ne s'entrechoquent pas lors du lavage. Minimiser l'écaillage en déplaçant lentement les paniers.
REMARQUE : Les antiquités, le cristal très mince et certains types de faïence et de verre peuvent être trop délicats pour le lavage automatique. Laver manuellement.
Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées "Whirlpool") paiera pour les pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une compétence de service désignée par Whirlpool. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s'applique exclusivement lorsque l'appareil est utilisé dans le pays où il a été acheté. À l'extérieur du Canada et des 50 États des États-Unis, cette garantie limitée ne s'applique pas. Une preuve de la date d'achat original est exigée pour obtenir un service dans le cadre de la présente garantie limitée.
La présente garantie ne couvre pas :
- Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utiliser comment utiliser l'appareil, remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.
- Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Les pièces consomptibles ne sont pas couvertes par la garantie.
- Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal ou lorsque les instructions d'installation et/ou les instructions de l'opérateur ou de l'utilisateur fournies ne sont pas respectées.
- Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de pièces consomptibles ou de produits nettoyants non approuvés par Whirlpool.
- Les défauts apparents, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil ménager, à moins que ces dommages soient dus à des vices de matériel ou de fabrication et soient signalés à Whirlpool dans les 30 jours suivant la date d'achat.
- Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.
- Les coûts associés au transport du gros appareil ménager du domicile pour réparation. Ce gros appareil ménager est conçu pour être réparé à domicile et le service à domicile est couvert par la présente garantie.
- Les réparations aux pièces ou systèmes résultat d'une modification non autorisée faite à l'appareil.
- Les frais de transport pour le service d'un produit si votre gros appareil est situé dans une région éloignée ou un service d'entretien Whirlpool autorisé n'est pas disponible.
- La dépose et la réinstallation de votre gros appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé conformément aux instructions d'installation fournies.
- Les gros appareils ménagers dont les numéros des série et de modèle originaux ont été enlevés, modifiés ou qui ne peuvent pas être facilement identifiés. La présente garantie est nulle si le numéro de série d'usine a été modifié ou enlevé du gros appareil ménager.
Le coût d'une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.
CLAUSE d'exonération de responsabilité au TITRE des garanties implicites; limitation des recours
LE SEUL ET EXCLUSIF RECOOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITEE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITE MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISEE PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUIITS OU INDIRECTS. CERTAINES JURIDIXTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES LIMITATIONS DE LA DUREE DES GARANTIES IMPLICITES DE QUALITE MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUEER DANS VOTRE CAS. CETTE GARANTIE VOUS CONFÉRE DES DROITS JURIDIQUES SPECIFIQUES ET VOUS POUVEZ ÉGÀLEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UNE JURIDIRECTION À UNE AUTRE.
Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Whirlpool autorisé pour déterminer si une autre garantie s'applique. 6/12
Pour obtenir des renseignements supplémentaires sur le produit ou consulter la FAQ (Foire aux questions), aux É.-U., visitez notre site Web www.whirlpool.com, www.amana.com ou www.ikea.com. Au Canada, visitez notre site Web www.whirlpool.ca, www.amanacanada.ca ou www.inglis.ca.
Si vous n'avez pas accès à Internet et que vous avez besoin d'assistance pour l'utilisation de votre produit ou souhaitez obtenir une intervention de dépannage, communiquez avec Whirlpool au numéro ci-dessous.
Préparez votre numéro de modèle au complet. Vous trouvez les numéros de modèle et de série sur la plaque signalétique située après la porte à droite ou à gauche de l'intérieur du lave-vaiselle.
Pour obtenir de l'aide ou une intervention de dépannage pour un produit Whirlpool, Ikea ou Inglis aux É.-U., composez le 1-800-253-1301. Au Canada, composez le 1-800-807-6777.
Pour obtenir de l'aide ou une intervention de dépannage pour un produit Amana aux É.-U., composez le 1-800-843-0304. Au Canada, composez le 1-800-807-6777.
Si vous avez besoin de plus d'assistance, vous pouvez écrire à Whirlpool en soumettant toute question ou problème à l'adresse ci-dessous :
Aux E.-U.:
Whirlpool Brand Home Appliances
Customer Experience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Au Canada :
Whirlpool Brand Home Appliances
Dans votre correspondance, veuillez indiquer un numéro de téléphone où l'on peut vous joindre dans la journée.
Veuillez conserver ces Instructions d'utilisation ainsi que le numéro de modèle pour référence ultérieure.
