Type d'appareil	Cuisinière
Nombre de foyers	4
Type de cuisson	Électrique
Four	Oui
Type de four	Électrique
Capacité du four	Non précisé
Programmateur	Non précisé
Type de commandes	Manuelles
Dimensions (HxLxP)	Non précisé
Couleur	Blanc
Matériau	Acier émaillé
Fonction gril	Oui
Sécurité enfants	Non précisé
Consommation électrique	Non précisé
Poids	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - EKP10760X ARTHUR MARTIN

Comment démarrer le four ARTHUR MARTIN EKP10760X ?

Pour démarrer le four, tournez le sélecteur de mode sur la fonction désirée, puis réglez la température à l'aide du bouton approprié. Appuyez sur 'Start' pour lancer la cuisson.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est bien branché et que la prise fonctionne. Assurez-vous également que le sélecteur de température est réglé correctement et que la porte est bien fermée.

Comment nettoyer l'intérieur du four ?

Utilisez un nettoyant pour four non abrasif. Appliquez le produit sur les surfaces intérieures, laissez agir quelques minutes, puis essuyez avec un chiffon propre et humide.

Pourquoi le four émet-il un bruit étrange ?

Un bruit peut provenir d'un ventilateur ou d'un élément chauffant. Cela peut être normal pendant le fonctionnement. Si le bruit persiste ou s'intensifie, contactez le service après-vente.

Comment régler l'heure sur le four ?

Pour régler l'heure, appuyez sur le bouton 'Clock' et utilisez les boutons '+' et '-' pour ajuster l'heure. Appuyez à nouveau sur 'Clock' pour valider.

Le four affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Suivez les instructions de dépannage fournies ou contactez le service client pour plus d'assistance.

Comment utiliser la fonction de cuisson à la vapeur ?

Remplissez le réservoir d'eau situé à l'intérieur du four, sélectionnez la fonction de cuisson à la vapeur, puis réglez la température et le temps de cuisson souhaités.

Le four ne s'éteint pas, que faire ?

Si le four ne s'éteint pas, vérifiez si le bouton de réglage est coincé. Si le problème persiste, débranchez le four et contactez le service après-vente.

Quelles sont les dimensions du four ARTHUR MARTIN EKP10760X ?

Les dimensions du four sont de 59,5 cm de largeur, 59,5 cm de hauteur et 56,7 cm de profondeur.

Comment programmer une cuisson différée ?

Sélectionnez la fonction de cuisson désirée, réglez la température et le temps de cuisson, puis appuyez sur le bouton 'Delayed Start' pour choisir l'heure de début de cuisson.

MODE D'EMPLOI EKP10760X ARTHUR MARTIN

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous ne d'abord lire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobiliar, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnelnel qualifié.

Viete appareil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique. Ne lutilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Voues eviterez aisi des risques matieriel et corporel.

Débranche la prise de votre apparéil (si elle existe) ou coupez le disjoncteur avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs et/ou non inflammables. Utilisez un chiffon ou une éponge humidifiée. Un nettoyage à l'eau ou à la vapeur risque de provoquer des infiltrations nuisibles au bon fonctionnement du produit et des dommages corporels.

Si vous appeareil est equipé d'un éclairage, il est obligatoire de débrancher la prise de votre apparéil (si elle existe) ou coupez le disjoncteur avant de procéder au changement de l'éclairage (ampoule, néon, etc.) pour éviter tout choc électrique ou electrocution.

Afin d'empêcher des risques d'explosion et d'incendie, ne place pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.

Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait désigner un danger, par exemple : coupez le cable d'alimentation électrique au ras de l' apparéil, cassez le dispositif de verrouillage et écraser le raccordement gaz extérieur, s'ils existent. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.

Pendant et après le fonctionnement de l'appareil :

• Les composants de la table, les côtes et la façade de l'appareil sont chauds,

• les récipients et leur contenu peuvent basculer,

• lorsque la porte du four est ouverte, les parois internes de porte et d'enceinte sont chaudes.

Veuillez tenir compte de ces informations et éloigner les enfants pendant et après l'utilisation de votre apparéil pour éviter tout risque matériel et corporel.

Le non respect de ces avertissements peut provoquer des dommages corporels et/ou matériels (incendie,...).

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

Sommaire

A l'attention de l'utilisateur

3

Description de l'appareil 6

Conseils avant la première utilisation 7

Commentutiliserla tabledecuisson 8

Leprogrammateur électronique 9

Commentutiliserle four 12

Conseils d'utilisation : la table de cuisson 16

Conseils d'utilisation: le four 17

Guide des cuissons 18

Entretien et nettoyage 20

En cas d'anomalie de fonctionnement 22

Garantie 23

Service après vente 23

A l'attention de l'installateur

Consignes de sécurité 24

Caracteristiques techniques 25

Installation 26

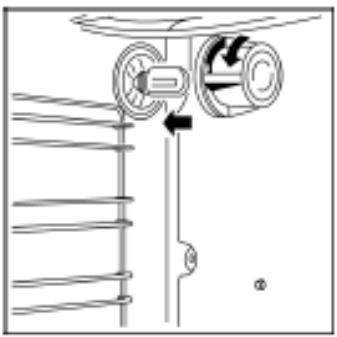

Remplacement de l'ampoule d'éclairage du 304 four

Changement de gaz 31

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommendations

Informations liées à la protection de l'environnement

Avertissements importants

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces averissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet apparéil a été créé pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les évientuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Notre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Avant d'utiliser votre cuisinière pour la première fois, faites chauffer le four à vide afin d'éliminer l'odeur du calorifuge et les graisses de protection utilisées lors de la fabrication.
• Prenez également la précaution de nettoyer le(s) accessoire(s) du four avec un dédTangent doux. Rincez et séchez soigneusement.
• L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la piece où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique.

• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.

• Si vous utilisez un apparéil électrique à proximé de votre cusinière (par exemple un bâtleur électrique), assurez-vous que le cable d'alimentation de cet apparéil électrique ne soit pas en contact avec la surface chaude de la cusinière ou coincide dans la porte du four.

• Surveillez attentivement la cuisson lors de fritures dans l'huile ou la graisse (pomme de terre frites, beignets,...): les graisses surchauffées s'enflammment facilement.
• N'utilise pas de recipients instables ou déformés : ils pourraient se renverser et être la cause de dommages corporels.
• Ne tirez jamais votre apparéil par la poignée de la porte du four.
• En plus du(des) accessoire(s) fourni(s) avec votre apparéil, n'utilisez que des plats, des moulés à gâteaux,... résistants à de haute températures (suivez les instructions des fabricants).
• Ne stockez pas de produits d'entretien ou de produits inflammables dans le tiroir ou le logement de rangement (si votre apparéil en est équipé) ou à proximité de l' apparéil.

• Sur la porte ouverte du four :

• Ne posez pas de charge lourde,

Assurez-vous qu'un enfant ne puisse ni monter, ni s'asseoir.

• En enfournant ou en sortant vos plats du four, prenez la précaution de ne pas vousapprocher du (des) élément(s) chauffant(s) etutilissez des gants thermiques de cuisine.
• Ne placez jamais de papier aluminium (ou tout autre ustensile, plat ou accessoire) directement en contact avec la sole, la chaleur accumulée pourrait entraîner une déterioration de l'émail et de l'appareil.
  Pour éviter d'endommager les commandes de votre apparéil, ne laissez pas la porte ouverte lorsqu'il est en fonctionnement ou encore chaud.

• Un brûleur doit partager une flamme régulière. Evitez tout courant d'air. Si la flamme présente une anomalie, nettoyez le brûleur. Si l'anomalie persiste, faites appel au service après vente.

• ÀpRESutilisation de votre cuisine,assurez-vous que toutes les manettes se trouvent sur la position « arrêt »

• Veillez à ne rien laisser sur la table pendant l'utilisation des brûleurs (torchons, feuilles d'aluminium, etc.).
• Changez le tuyau d'arrivée du gaz un peu avant l'expiration de la date de vieillissement indiquée sur celui-ci.
• N'utilisez jamais de bouteille de propane dans votre cuisine ou autre local fermé.
• Eloignez les jeunes enfants de l'appareil pendant son fonctionnement. Vous évitez ainsi qu'ils se brulent en touchant la surface chaude de la table, en renversant un réseau de cuisson ou en touchant la façade chaude de votre apparéil.
  Assurez-vous que les enfants ne manipulent pas les commandes de l'appareil.
• Avant de procéder au nettoyage de votre apparéil, vérifie qu'aucun élément n'est sous tension (toutes les commandes doivent se trouver sur la position « arrêt ») et que les parois soient suffisamment refroidies.
• Pour obtenir de bons résultats culinaires et d'utilisation, voirlez à ce que votre apparéil soit toujours propre ; lors de la cuisson de certaines préparations, les projections gratuitesuses peuvent dégager des odeurs désagréables.
• Ne faites jamais fonctionner votre table de cuisson à vide (sans récipient dessus).
• Baissez ou éteignez toujours la flamme d'un brûleur avant desteroler un récipient.
• Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• Nettoyez votre apparéil après chaque utilisation, afin de garantir un fonctionnement correct.
• N'utilise jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).

Installation

• Les opérations d'installation et de branchement de votre apparéil doivent être réalisées par un technicien qualifié.
• Avant l'installation, assurez-vous que les condition de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles.

• Les conditions de réglage de cet apparéil sont inscrites sur la plaque signalétique.

• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

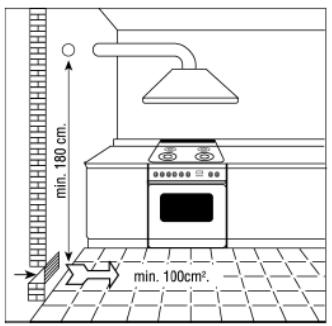

  Assurez-vous que l'appareil est installé dans une piece correctement aérée : une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installer qualifié ou adressez-vous à la Compagnie de distribution du gaz de votre région.

• Si le cable d'alimentation doit être remplaced, le remplacement ne doit être effectué que par un technicien qualifié.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
• Les réparations ne doivent être effectuées que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
• L'appareil doit être débranché pendant l'installation ou dans l'eventualité d'une intervention.
• Débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de la cusinière si celle-ci présente une quelconque anomalie.

Veuillez lire attentivement ces remarques avant d'utiliser et d'installer cet apparéil. Nous vous remercions de votre attention. Notre responsabilité ne saurait être engagée, en cas de mauvaise utilisation et de non respect des règles de sécurité. Veillez également à respecter les instructions de nettoyage et d'entretien.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être récapurés et recyclés. Si vous procédez à la mise au rebut de votre apparéil, mettez hors d'utilisation ce qui pourrait représententer un danger : par exemple, coupez le cable d'alimentation au ras de l' apparéil.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...) veuillez consulter le Centre Contact Consommateurs qui vous communiquera l'adresse d'un service après vente.

En cas d'intervention sur votre apparéil, exigez du service après vente les pièces de rechange Certifiées Constructeur.

Description de l'appareil

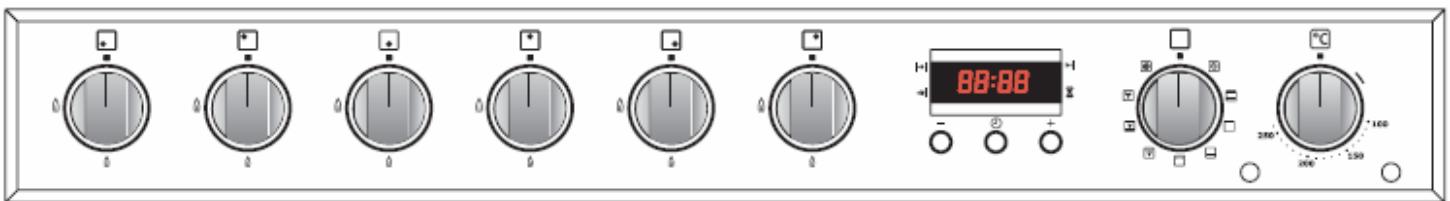

Le bandeau de commande

1

2

3

4

5

6

7

8

9

1. Manette du brûleur avant gauche
2. Manette du brûleur arrêté gauche
3. Manette du brûleur central avant
4. Manette du brûleur central arrêté

5. Manette du brûleur avant droit

6. Manette du brûleur arrêté droit

7. Programmateur électronique
8. Sélecteur de fonctions

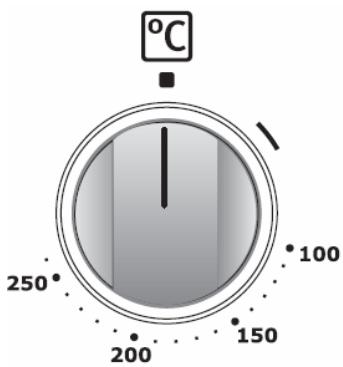

9. Thermostat

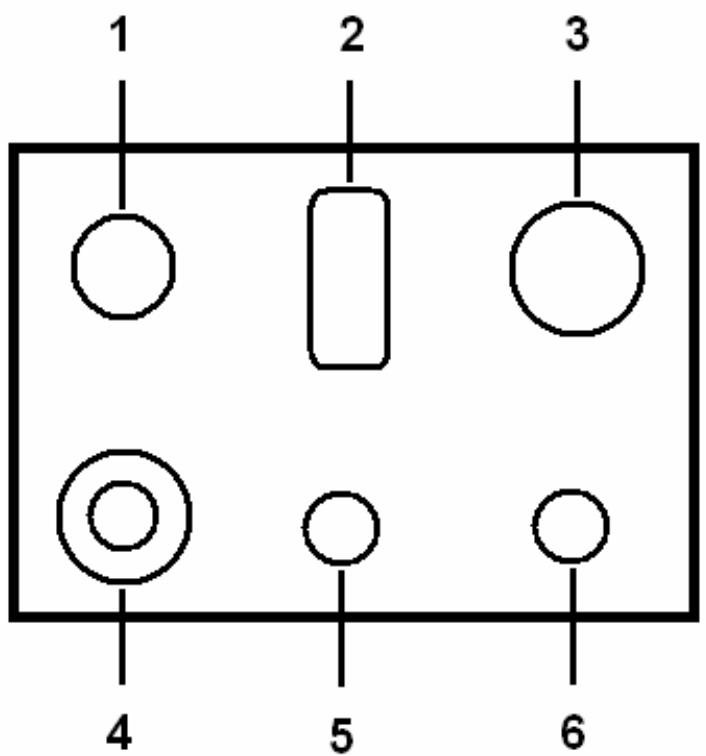

La table de cuisson

1. Brûleur semi rapide
2. Brûleur « grande largeur »

3. Brûleur rapide

4. Brûleur rapide « triple couronne »

5. Brûleur auxiliaire
6. Brûleur auxiliaire

Conseils avant la première utilisation

Le four

Premier nettoyage

Enlevez les accessoires et lavez-les à l'eau savonneuse en prénant soin de bien les rincer.

Avant la première utilisation

Avant la première utilisation de votre four, faites-le chauffer une fois à vide afin d'éliminer l'odeur du calorifuge et les graisses de protection utilisées lors de la fabrication.

Comment procéder?

1. Enlevez tous les accessoires du four.
2. Retirez les évventuels autocollants,étiquettes publicitaires,... (sauf la plaque signalétique) qui pourrait se couver sur la façade de votre apparéil.
3. Faites chauffer le four en positionnant le sélecteur sur la position et le thermostat sur la position maximum pendant 45 minutes environ afin d'éliminer l'odeur du calorifuge.

Pendant cette opération, votre apparéil fume.
Aérrez convenablement lapiece pour limiter les
odeurs et le dégagement de fumée.

La porte est chaude pendant le stationnement du four. Eloignez les jeunes ans.

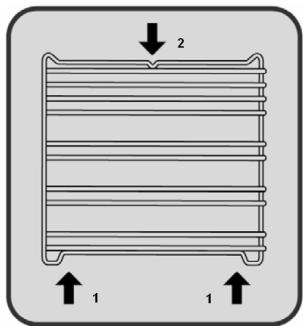

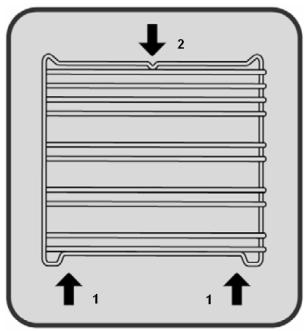

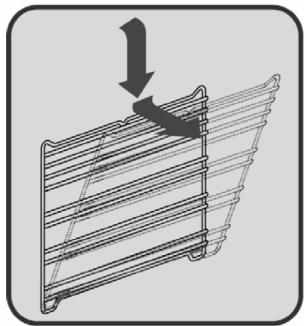

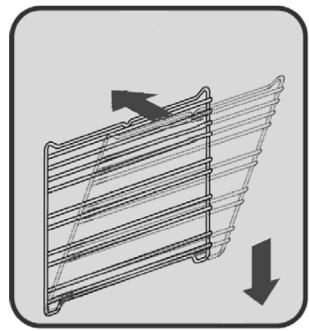

Les gradins à fils

Avant d'utiliser votre apparéil, vous devez installer les gradins à fils livrés avec votre apparéil. Pour cela, placez les grilles en les positionnant sur les supports inférieurs (1) et engagez l'encoche (2) située au centre du fil métallique sous le support supérieur.

Comment utiliser la table de cuisson

En faisant coïncider le symbole de la manette avec le repère situé sur le bandeau de commande, vous obtiendaç :

Principales positions d'utilisation

Position « Arrêt »

Débit maximum
Débit minimum

Utilisez le débit maximum pour obtenir l'ébullition et le débit minimum pour le mijotage des alimentés ou le maintain en ébullition.

Votre table de cuisson est équipée de brûleurs à sécurité par thermocouple vous garantissant l'utilisation de votre apparéil en toute sécurité.

• Parce qu'il fautmaintenirlescommandes plusieurs secondes avant que la flamme ne se stabilise,un jeune enfant ne peut allumer les brûleurs en dehors de votre contrôle.
• En cas d'extinction accidentelle de la flamme, le thermocouple stoppe l'échéppement de gaz au bout de quelques secondes.

Les brûleurs de table sont équipés d'un allumage intégré à la manette. Il permet d'effectuer l'allumage en actionnant seulement les manettes de commande des brûleurs.

Pour allumer les brûleurs

• Poussez et tournez à l'inverse des aiguilles d'une montre la manette du brûleur choisi.
• Maintenez la manette en position poussaee jusqu'à l'allumage du bruleur (une etincelle se produit environ toutes les secondes).

OU

• Présentez une flamme au brûleur après avoir tourné la manette (en cas de manque d'énergie).
• Àpres apparition de la flamme, maintenez la manette enfoncée pendant 10 secondes environ pour activer la sécurité de table (thermocouple).

Relâchez la manette, le brûleur reste allumé. Si le brûleur s'eteint, renouvelez l'opération en maintainant la commande enfoncée 15 secondes.

Pour eteindre les bruleurs

Tournez la manette dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position « arrêt ».

! Eloignez les jeunes enfants de l'appareil tant qu'il est encore chaud.

Veillez à ne pas poser sur la table de cuissonaucun objet ou aliment susceptible de fondre(ustensiles avec manche en plastique, feuilled'aluminium, aliment contenant du sucre,etc.);en cas d'incident, nettoyezimmédiatement.

Lorsque vous faites des fritures, surveiliez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

Toutes les positions de fonctionnement doivent être choisises entre les positions maximum et minimum et non pas entre les position maximum et arrêt.

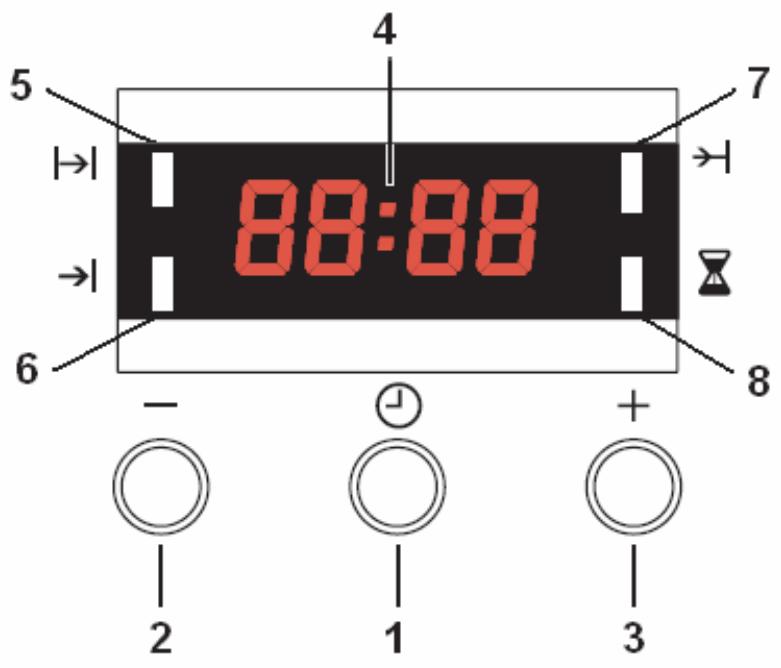

Le programmeur électronique

1. Touche « sélection » : pour désir une fonction
2. Touche « - »
3. Touche « + »
4. Cadran
5. Voyant indiquant la fonction « temps de cuisson »
6. Voyant indiquant la fonction « fin de cuisson »
7. Voyant indiquant la fonction « minuteur »
8. Voyant indiquant la fonction « mise à l'heure »

Le four fonctionne seulement si l'heure courante a ete reglee. En outre, le four peut etre utilise manuellement, c'est a dire sans aucune programmation.

Réglage de l'heure courante

A l'instant où l'appareil est raccordé au réseau d'alimentation électrique, ou en cas de panne de courant, le voyant «mise à l'heure » clignote, indiquant ainsi la nécessité d'une mise au point.

Pour régler l'heure :

1. Pressez la touche « + » ou « - »
2. Lorsque l'heure exacte apparait sur le cadran, attendez 5 secondes : levoyant « mise à l'heure » s'éteint et le cadran affiche l'heure courante.

Pour modifier l'heure

1. Pressez la touche « sélection » plusieurs fois pour sélectionner la fonction « mise à l'heure ». Levoyant correspondant clignote. Ensuite, procédez comme indiqué plus haut. L'heure courante peut être modifiée seulement si aucune fonction automatique « temps de cuisson » ou « fin de cuisson » n'a été programmée.

Fonction « Temps de cuisson »

Il est possible de commencer immédiatement la cuisson et de programmer automatiquement la durée. Àpres avoir enfourné les plats à cuire, sélectionnez la fonction de cuisson désirée et la température. Puis, pressez la touche « Sélection » plusieurs fois pour sélectionner la fonction « temps de cuisson ». Levoyant correspondant clignote. Ensuite, procédez en suivant les instructions suivantes.

Pour régler le temps de cuisson

1. Pressez la touche « + » ou « - »
2. Lorsque le temps désiré apparait sur le cadran, attendez 5 secondes : le voyant « temps de cuisson » s'éclaire et le cadran affiche l'heure courante.
3. Lorsque le temps regle s'est écoulé, le programmateur arrête automatiquement le fonctionnement du four, le voyant « temps de cuisson » clignote et une sonnerie se déclenché. Ramenez la manette du sélecteur de fonctions et celle du thermostat sur la position « arrêt ». Pour interrompre le signal sonore, appuyez sur n'importe qu'elle touche. Attention! Quand vous accomplissez cette opération, le four s'allume de nouveau. Cependant, souvenez-vous de ramener toujours la manette du sélecteur et celle du thermostat sur la position « arrêt » à la fin de la cuisson.

Pour effacer le temps de cuisson :

1. Pressez la touche « sélection » plusieurs fois pour sélectionner la fonction « temps de cuisson ». Levoyant correspondant clignote et le cadran affiche le temps de cuisson restant.
2. Pressez la touche « - » jusqu'à ce que le cadran affiche les chiffres « 0 : 00 ». ÀpRES 5 secondes le voyant s'éteint et le cadran affiche l'heure courante.

Fonction « Fin de cuisson »

Il est possible de commencer immédiatement la cuisson et de programmer automatiquement la fin de la cuisson. ÀpRES avoir enfourné les plats à cuire, Sélectionné la fonction de cuisson désirée et la température. Puis, pressez la touche « sélection » plusieurs fois pour sélectionner la fonction « fin de cuisson ». Le voyant correspondant clignote. Ensuite, procédez en suivant les instructions suivantes :

Pour régler la fin de cuisson :

1. Pressez la touche « + » ou « - »
2. Lorsque l'heure désirée pour la fin de cuisson apparait sur le cadran, attentez 5 secondes : le voyant « fin de cuisson » s'éclaire et le cadran affiche l'heure courante.
3. Lorsque le temps regle s'est écoulé, le programmateur arrête automatiquement le fonctionnement du four, le voyant « fin de cuisson » clignote et un signal sonore se déclenché. Ramenez la manette du sélecteur de fonctions et celle du thermostat sur la position « arrêt ». Pour interrompre le signal sonore, appuyez sur n'arrête qu'elle touche. Attention! Quand vous accomplissez cette opération, le four s'allume de nouveau. Cependant, souvenez-vous de ramener toujours la manette du sélecteur de fonctions et celle du thermostat sur la position « arrêt » à la fin de la cuisson.

Pour effacer la fin de la cuisson :

1. Pressez la touche « sélection » plusieurs fois pour sélectionner la fonction « fin de cuisson ». Levoyant correspondant clignote et le cadran affiche l'heure de fin de cuisson programmée.
2. Pressez la touche « - » jusqu'à ce que le cadran affiche l'heure courante. Leprogrammateur émet un « bip » et levoyant s'éteint.

Fonction « Temps de cuisson » et « Fin de cuisson » combinées

Les fonctions « temps de cuisson » et « fin de cuisson » peuvent être utilisées en même temps pour allumer et arrêter automatiquement le four.

1. Avec la fonction « temps de cuisson » (suivez les instructions fournies au chapitre correspondant), réglez le temps de cuisson. Ensuite, presse la touche « sélection » : le cadran affiche le temps programme.
2. Avec la fonction « fin de cuisson » (suivez les instructions fournies au chapitre correspondant), Sélectionnez l'heure de la fin de la cuisson. Les voyageants correspondants s'éclarent et le cadran affiche l'heure courante. Le four s'allume et s'arrête automatiquement selon les durées programmes.

Fonction « Minuteur »

Grçà à cette fonction, une sonnerie se déclenché lorsque le temps régle s'est écoulé. Attention : le minuteur N'INTERRROMPT PAS LA CUISSON à la fin du temps régle.

Pour régler le minuteur :

1. Pressez la touche « sélection » plusieurs fois pour sélectionner la fonction « minuteur ». Levoyant correspondant clignote.
2. Ensuite, pressez la touche « + » ou « - » pour régler le temps désiré (maximum : 2 heures et 30 minutes).
3. Lorsque l'heure désirée apparait sur le cadran, attendez 5 secondes : levoyant « minuteur » s'éclaire.
4. Lorsque le temps régle s'est écoulé, le voyant clignote et une sonnerie se déclenché. Pour interrompre le signal sonore, appuyez sur n'importe celle touche.

Pour effacer le minuteur :

1. Pressez sur la touche « sélection » plusieurs fois pour sélectionner la fonction « minuteur ». Levoyant correspondant clignote et le cadran affiche le temps restant.
2. Pressez la touche « - » jusqu'à ce que le cadran affiche les chiffres « 0 : 00 ». ÀpRES 5 secondes, le voyant s'éteint et le cadran affiche l'heure courante.

Comment éteindre le cadran

1. Pressez deux ou trois touches en même temps et gardez la pression sur les touches pendant 5 secondes. Le cadran s'eteindra.
2. Pour allumer le cadran, appuyez sur n'importe qu'elle touche.

Le cadran peut être éteint seulement si aucune fonction n'a été programmée.

Comment utiliser le four

Les commandes du four

Le可以选择 du mode de cuisson s'effectue à l'aide du sélecteur de fonctions du four et du thermostat.

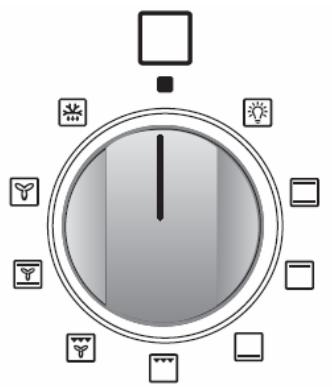

Le sélecteur de fonctions

Pour sélectionner le mode de cuisson désiré, tournez la manette du sélecteur de fonctions.

Pourmettrele four enfonnementment,choisissezla position du selecteur de fonctionspuis la tempereature appropriée a l'aide duthermostat.

Pour arrêter le four, ramenez le thermostat et le sélecteur de fonctions sur la position arrêt « ■ » L'éclairage fonctionne dés que la commande du sélecteur de fonctions est tournée sur une position de fonctionnement. Le four reste éclairé pendant que la cuisson s'effectue.

Levoyant vert du sélecteur de fonctions

Cevoyant s'allume lorsquelselecteur defonctions est sur une position de fonctionnement.

Le thermostat

Le réglage de la température s'effectue à l'aide du thermostat en tournant la manette de la position « \» (environ 60^ ) à 250^ . Le thermostat régule la température du four.

Levoyant rouge de régulation du thermostat

Levoyant s'allume pendant le préchauffage du four et s'eteint lorsque la température seLECTIONnée est atteinte. Il se rallume lors de la cuisson pour indiquer que la température de cuisson seLECTIONnée est maintainue.

Après utilise de votre four, assurez-vous que les manettes du thermostat et du sélecteur de fonctions se trouvent sur la position « Arrêt »

Eclairage

L'éclairage fonctionne dés que le sélecteur de fonctions est tournée sur cette position.

Cuisson traditionnelle

Elle convient à toutes les cuissons, tout spécialement pâtisseries, poissons, terrines et préparations à base de légumes. La chaleur provient de l'élement chauffant supérieur et inférieur.

Cuisson par l'élément chauffant supérieur

La cuisson se fait par rayonnement. Seul l'élement chauffant supérieur fonctionne. Cette position convient pour le rechauffage de vos plats préparés à l'avance. Le préchauffage n'est pas nécessaire.

Cuisson par l'élement chauffant inférieur

La cuisson se fait par l'objet chauffant inférieur. Cette position convient particulièrement pour la cuisson des pizzas, des flans et des tartes confectionnées avec des fruits.

Cuisson au grill

Elle permet de griller les pieces de viandes ainsi que les poissons de dorer les toasts ou de gratiner des plats déjà cuits et chauds.

Cuisson au grill ventilée

En selectionnant cette position, le grill et le ventilateur sont en fonctionnement (volaille, saucisses et viandes rouges).

Cuisson ventilée

Elle permet de cuire simultanément sur plusieurs niveaux de préparations identiques ou de nature différentes. Elle convient à tous les types de préparations culinaires, même délicates.

Cuisson pulsée

Elle convient, grâce à une résistance circulaire et d'une turbine qui pulse l'air, à une cuisson de préparations sur plusieurs niveaux.

Décongélation

Cette position convient pour déconceler partiellement ou totalement par exemple des gâteaux, du pain et d'autres alimentés congeLés. Avec cette fonction, seul la turbine fonctionne en faisant circuler l'air froid à l'intérieur du four. Le four ne chauffe pas. Le thermostat doit être sur la position sur « arrêt »

Les cuissons au grill

Les parties accessibles peuvent etreudes lors de l'utilisation du grill. Eloignez uneunes enfants.

L'utilisation du grill doit être faite portée.
née et sous votre surveillance.

La cuisson se fait par rayonnement. Seul l'élement chauffant supérieur fonctionne.

Le grill sert à griller les pièces de viande (côte de bœuf, côtes de porc, etc.) qui restent moelleuses, à dorer les toasts ou à gratiner des plats déjà cuits et chauds de préférence (gratin de pâtes, etc.).

Les grillades

1. Préparez la pierce à griller et placez-la directement sur la grille support de plat.
2. Positionnez le selecteur de fonction sur la position recommandede et le thermostat sur la position 180 - 200^
3. Gillesz la grille support de plat dans le gradin supérieur et le plateau multi-uses dans le gradin inférieur.
4. Fermez la porte.
5. Lorsque la première face est dorée, returnez la piece sans la piquer pour éviter de lui faire perdre son jus.
6. Faites griller la deuxième face.
7. Salez en fin de cuisson.

Le temps de cuisson doit être déterminée par l'épaissur de la pierce à griller et non par son poids.

Les gratins

1. Positionnez le selecteur de fonctions sur la position recommandée et le thermostat sur la position 180-200°C.
2. Placez le plat sur la grille support et glissez l'ensemble dans le gradin supérieur.
3. Fermez la porte.
4. Laissez le mets exposé quelques minutes au rayonnement du gril.

Plus la préparation sera proche de l'élement rayonnant, plus le « gratinage » sera rapide.

Vérifiez après l'utilisation du four que le sélecteur de fonctions et le thermostat sont sur la position « Arrêt »

Les ciussons au tournebroche

! La broche et son support sont très chauds après la cuisson. Utilisez des gants thermiques de cuisine.
! Les parties accessibles de la cuisine都可以 etre chaudes lors de l'utilisation du tournebroche. Eloignez les jeunes enfants.
L'utilisation du tournebroche se fait porte fermée sous votre surveillance.

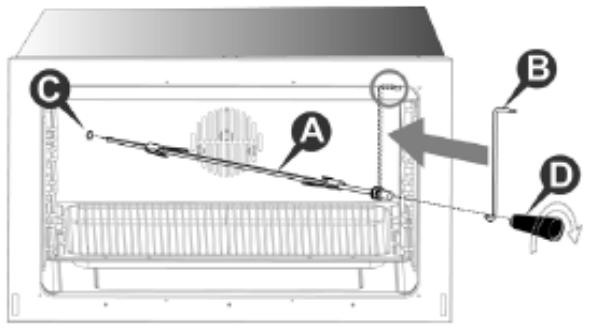

Comment utiliser le tournebroche

1. Enfilez une fourchette sur la broche (A) puis lapiece à rôtir en veillant à ce qu'elle soit bien centrée.
2. Enfilez ensuite la seconde fourchette.
3. Bloquez les fourchettes.
4. Accrochez le support (B) sur la partie supérieure du four (voir figure ci-contre).
5. Enfilez la pointe de la broche (A) dans le carré d'entrainment du moteur (C) (orifice situé sur la paroi de fond du four).
6. Avant de fermer la porte, assurez-vous que la broche est bien insérée dans le carré d'entrainment (introduisez-la en la tournant légèrement dans le sens des aiguilles d'une montre ou dans le sens inverse).
7. Posez le guide de rotation de l'autre extrémité de la broche sur l'anse du support.
8. Dévissez la poignée (D).
9. Positionnez le plateau multi-uses dessous et versez-y toujours un peu d'eau.
10. Refermez la porte.
11. Actionnez le tournebroche en plaçant la manette du sélecteur de fonction sur la position gril et le thermostat sur la position maximum.
12. Vérifiez que la broche tourne.

Pour sorting la piece

1. Placez la manette du sélecteur de fonctions et le thermostat sur la position « Arrêt »
2. Positionnez la poignée sur l'extrémité de la broche et sortez la broche.

Vérifiez après l'utilisation du four que le sélecteur de fonctions et le thermostat sont sur la position « Arrêt ».

Conseils d'utilisation : la table de cuisson

Choix des recipients

Choisissez toujours un écipient à fond bien plat et proportionné au diamètre du brûleur utilisé.

Si vous utilisez un réseau à large fond (stérisatateur, lessiveuse, bassine à confiture, couscoussier,...), placez-le légèrement décalé vers l'arrière de la table de cuisson de telle sorte que la base du réseau ne dépasse pas le bord avant de la table, ici évite le débordement des flammes et une surchauffe au niveau du bandeau de commandes.

Brûleur	Diamètre réciendent(en cm)
Rapide	de 24 à 26
Semi-rapide	de 16 à 22
Auxiliaire	de 8 à 14
Triple couronne	de 24 à 26
Grande largeur	de 16 à 35

Pou un bon allumage de vos brûleurs

Veillez à garder les couronnés des brûleurs en parfait état de propre, leur encrassement pourrait être la cause d'un mauvais allumage gaz.

Si vous avez demonté les brûleurs pour les nettoyer, assurez-vous avant l'allumage que les couronnés et les chapeaux soient correctement mis en place et parfaitement secs.

Conseils d'utilisation : le four

Le préchauffage se fait sur la position可以选择 pour la cuisson pendant 10 minutes environ. Le réchauffage de plats préparés à l'avance s'effectuant en position cuisson traditionnelle.

Conseils pratiques

Ne placez jamais de papier aluminium (ou tout autre ustensile, plat ou accessoire) directement en contact avec la sole, la chaleur accumulée pourrait entraîner une dépréciation de l'émail et de l'appareil.

Pour préserver la propriété de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protègera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvrir la totalité de la surface de la grille.

Piquez la peau des volailles et saucisses à l'aide d'une fourchette, avant ciisson. Vous évitez que la peau ne gonfle et n'éclate sous l'effet de la chaleur.

Laissez le moins de barde possible autour de vos rôts pour réduire les projections et obtenir un mets moins riches enGRAisse.

Choix des recipients

L'épaisseur, la conductibilité et la couleur des recipients influencent les résultats culinaires.

Pendant la cuisson, certaines préparations augmentent de volume, par conséquent,CHOISSEZ VOUS RÉCIPIENTS DE manière à ce que la préparation crue laisse le tiers supérieur du moule libre.

Pour prévenir les projections gratuitesuses trop importantes, utilisez pour la cuisson des rôts et des volailles, des plats à bords hauts ou des cocottes en verre à feu munies de leur couvercle dont les dimensions sont proportionnés à la pièce à rôtir.

Réserve les plats en verre à feu pour vos gratins et vos soufflés.

Ajoutez les matieres grasses un peu avant la fin de la cuisson.

Pour réaliser des économies d'énergie

• Prenez l'habitude d'éteindre votre four quelques minutes avant la fin de la cuisson. Pendant ce laps de temps, n'ouvre pas la porte, la cuisson se terminera grâce à la chaleur accumulée dans le four.
• Faites se succéder plusieurs cuissons, vous économiserez l'énergie nécessaire au préchauffage du four.

Influence des recipients sur les résultats de cuisson

Sachez que :

A) L'aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et préserve n'té des alimentes. Nous vous les conseillons pour les pâtiseries moelleuses, la cuisson des gratins, des rôtis.
B) La fonte émaillee, le fer étamé, le verre et la porcelain à feu, les recipients, avec interieur anti-adhesif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des alimentés. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.

Vous constatez	Que faire?
Dessous trop pâle pas assez cuit ou dessus trop foncé	Prenez un moule du type B ou descendez le moule d'un niveau
Dessous trop foncé, trop cuit ou dessus trop clair	prénez un moule du type A ou remontez le moule d'un niveau

Guide des cuissons

L'importance du volume des préparations à cuire et la grande variété des matériaux constituant les réciPIents de cuisson et les moules à pâtisserie peuvent vous amener à modifier les indications données dans les guides de cuissons. Seule votre experience vous permettra de trouver le réglage convenant le mieux à vos habitudes culinaires.

Les niveaux de gradin se comptent à partir du bas.

TABLEAU DE CUISSON A CONVECTION ET TRADITIONNELLE (I)

TYPE DE CUISSON	QUANTITE KG.	POSITION GRADIN		TEMPERATURE °C		TEMPS EN MINUTES
		♀	♂	♀	♂
GATEAUX
AVEC PATE BATTUE, EN MOULE	1	1-3	2	175	200	60
AVEC PATE BATTUE SUR LÉCHEFRITE	1	1-3	2	175	200	50
PATE BRISEE FOND DE TARTE	0.5	1-3	3	175	200	30
PATE BRISEE GARNITURE HUMIDE	1.5	1-3	2	175	200	70
PATE BRISEE GARNITURE SECHE	1	1-3	2	175	200	45
AVEC PATE À LEVURE NATURELLE	1	1-3	1	175	200	50
PETITS GATEAUX	0.5	1-3	3	160	175	30
VIANDES
VEAU	1	2	2	180	200	60
BœUF	1	2	2	180	200	70
ROAST-BEEF A L'ANGLAISE	1	2	2	220	220	50
PORC	1	2	2	180	200	70
POULET	1-1.5	2	2	200	200	70
ESTOUFFADES
BœUF BRAISE	1	1	2	175	200	120
VEAU BRAISE	1	1	2	175	200	110
POISSONS
FILETS, STEAKS, MORUE, MERLAN, SOLE	1	1-3	2	180	180	30
MAQUEREAU, TURBOT, SAUMON	1	1-3	2	180	180	45
HUITRES	1	1-3	2	180	180	20
PLATS EN MOULE
PATES EN MOULE	2	1-3	2	185	200	60
LEGUMES EN MOULE	2	1-3	2	185	200	50
SOUFFLÉS SUCRES ET SALES	0.75	1-3	2	180	200	50
PIZZA ET CALZONE	0.5	1-3	2	200	220	30

• Les temps se refere nt a la cuisson sur un seul niveau, pour plusieurs niveaux augmentez les temps de 5-10 minutes.
• Les temps de cuisson s'entendant avec un préchauffage de 15 minutes environ.
  Pour les roits de boeuf, veau, porc et dinde, avec os ou enroulés, augmentez les temps de 20 minutes.

TABLEAU DE CUISSON AU GRIL ET GRIL VENTILE (II)

GRILLADES TRADITIONNEL
TYPE DE CUISSON	QUANTITE KG.	POSITION GRADIN	TEMPERATURE °C	TEMPS EN MINUTES
POULET	1-1.5	3	MAX	30 PAR COTE
TOAST	0.5	4	MAX	5 PAR COTE
SAUCISSES	0.5	4	MAX	10 PAR COTE
COTES	0.5	4	MAX	8 PAR COTE
POISSONS	0.5	4	MAX	8 PAR COTE
GRILLADES AVEC GRIL VENTILE
TYPE DE CUISSON	QUANTITE KG.	POSITION GRADIN	TEMPERATURE °C	TEMPS EN MINUTES
ROTI DE PORC	1.5	2	170	180
ROAST-BEEF	1.5	3	220	60
POULET	1.2	2	190	90

Le plateau multi usage doit etre place sur le premier niveau de gradin en partant du bas.

TABLEAU DE DECONGELATION (III)

DECONGELATION
TYPE D'ALIMENTS	QUANTITE KG.	POSITION GRADIN	TEMPS EN MINUTES
PLATS PREPARES	1	2	45
VIANDES	0.5	2	50
VIANDES	0.75	2	70
VIANDES	1	2	110

La décongélation a l'avantage de ne pas modifier le goût et l'aspect de la vienne.

Les accessoires du four

En plus des accessoires fournis avec votre cuisine, nous vous conseillons de n'utiliser que des plats, des mouses à gâteaux,... résistant à de haute températures (suivez les instructions des fabricants).

Les préparations posées sur le plateau multiusages ou sur la grille de support de plat ne doit pas exceder 7 à 8 kilogrammes.

Votrecuisinière est équipée de :De deux grilles support de plat

Elles permettent de poser les plats (rotis, gratins, les moulés à pâtisserie, etc.), ainsi que les grillades. Notre plat doit être centré sur la grille. Si vous cuisez les alimentents directement sur la grille, glissez le plateau multi-uses au gradin 1. Versez toujours un peu d'eau dans le plateau multi-uses.

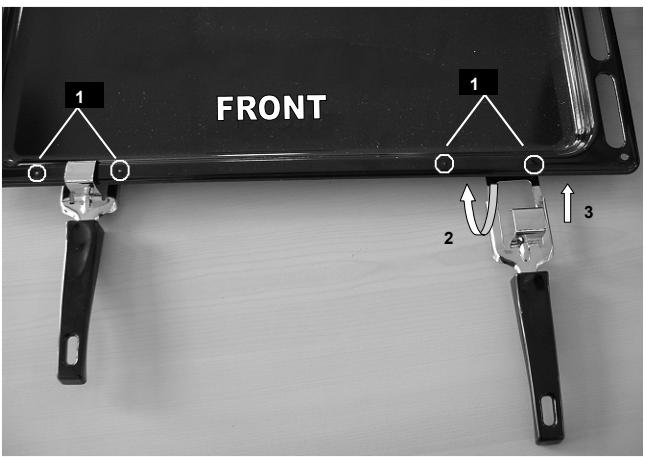

D'un plateau multi-uses avec poignées amovibles

Il s'utilise pour la cuisson ou le réchauffage de pizza, de petits gâteaux individuels posés directement sur le plateau. Prenez la précaution de centerer le plateau multi-uses dans le four pour permettre une bonne circulation d'air et obtenir de bons résultats culinaires et de veiller à ce que l'inscription « FRONT » soit visible sur l'avant du four.

De plus, cet accessoire est livré avec deux poignées qui vous permettront dePTRir ce plateau.

Placez celles-ci entre les repères situés à chaque extrémité du plateau (1), crochets de verrouillage apparents sur le dessus (2)(3).

N'utilisez ces poignées que pour le retrait du plateau multi-uses.

D'un support Wok

Le support Wok est livre avec l'appareil pour vous permettre d'utiliser un wok (de base ronde).

Ce support ne peut pas etre utiliser sur le bruleur « grande largeur » et ne doit pas etre utilisé avecaucun autre type de wok ou recipient.

Lors de l'installation du support, assurez-vous que les encoches de celui-ci s'emboitent correctement sur la grille comme indiqué sur la figure ci-contre.

D'un tournebroche

Il est composé de :

1broche
1 poignée de broche amovible
4 fourchettes
1 support de broche

Entretien et nettoyage

Avant de procéder au nettoyage, aurez-vous que toutes les manettes sont à la position « arrêt», que l'appareil est complètement refroidi, que la prise de l'ant est débranchée ou l'interrupteur principal déconnecté.

N'employez jamais de produits abrasifs caustiques, ni dépônges avec grattoir sur procédé au nettoyage de votre apparéil.

Notre responsabilité ne saurait etreaigée, en cas de dommages dus à unétien incorrect de votre table de cuisson.

Nettoyage de la table de cuisson

Après chaque utilisation, passez une éponge imbibée d'eau tiède et de détergent doux en évitant tout écoullement dans les orifices de la table. Rincez et séchez avec un chiffon doux. En cas de débordement, mouillez et laisserze détrempier mais ne grattez pas et n'utilise jamais de produits abrasifs ou caustiques qui risqueraient de rayer et d'endommager la surface.

Les brûleurs (chapeaux et couronnés)

Lavez les chapeaux avec de l'eau chaude et un détergent doux. N'employez jamais d'eau vinaigrée.

Veillez à garder les couronnes de brûleurs en parfait état de propre, leur encrassement pouvant être la cause d'un mauvais allumage. Assurez-vous avant l'allumage que les couronnes et les chapeaux sont bien en place et parfaitement secs.

Les grilles

Lavez-les à l'eau chaude additionnée d'un détermagent doux. Utilisez un produit légèrement abrasif.

Bandeau de commande, manettes, tiroir, façade et parois latérales de l'appareil, gradins à fils

Utilisez une éponge humide additionné d'eau savonneuse. Rincez et séchez soigneusement. N'utilisez enaucun cas de produits abrasifs.

Les apparèils en acier inox doivent être nettoyés avec des produits spéciaux pour acier inox vendus dans le commerce. Ces détergents doivent être appliqués à l'aide d'un chiffon doux.

Nettoyage du four à email lisse

Avant toute opération de nettoyage, aurez-vous que les parois interieures du soient suffisamment refroidies.

Pour nettoyer les parois laterales, retirez les gradins à fils du four.

Les parois du four sont recouvertes d'un émail d'un aspect lisse au toucher.

Après des cuissons peu salissantes, entretenez l'émail avec une éponge et un détergent doux.
Après des cuissons ayant entraîné des projections grasses (roti, grillades,...), utilisez des produits spéciaux du commerce en veillant à ne pas vaporiser de produits décapants sur les éléments chauffants supérieurs.

Nous vous recommendons de nettoyer régulièrement votre four afin d'eviter de recuire les salissures.

Nettoyage des accessoires

Lavez-les à l'eau savonneuse en prénant soin de bien les rincer et de les essuyer.

Nettoyage des gradins à fils

Pour nettoyez les gradins à fils, retirez-les du four.

1. Prenez appuie sur le fil métalliqueitué sous le support supérieur et poussez vers le bas pour dégager la grille de ce support.
2. Retirez la grille des supports inférieurs.
3. Nettoyez les grilles.

Replacez les grilles en les positionnant sur les supports inférieurs (1) et engagez l'encoche (2) située au centre du fil métallique sous le support supérieur.

Nettoyage de la porte du four

Afin de pouvoir nettoyer facilement le four, il est possible de démonter la porte du four.

Attention : La porte est lourde !

Démontage de la porte du porte

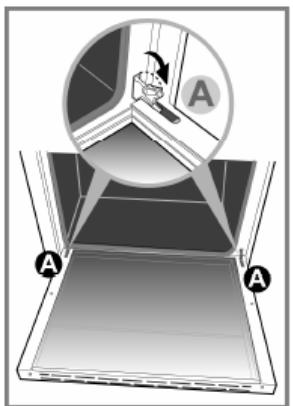

1. Abaissez complètement la porte du four. Relevez les leviers (A) se trouvant sur les 2 charnières de la porte vers l'avant jusqu'à ce qu'ils atteignent le butoir (Figure 1).
2. Refermez lentement la porte, en la saisisant à deux mains sur les côts, jusqu'à ce que vous sentiez une résistance (la porte forme un angle de 30^ ). (Figure 2).

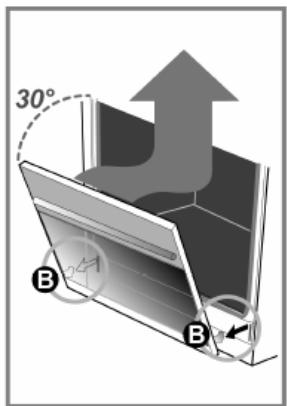

3. Prolongez le mouvement de la porte vers la fermetre tout en la soulevant jusqu'à ce que les charnières sortent de leur emplacement (B - Figure 2).

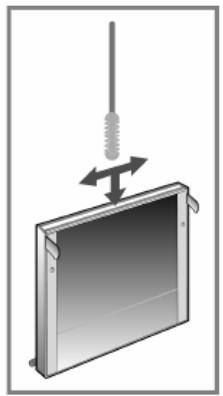

4. Retournez la porte et place-la verticalement (Figure 3). Nettoyez les faces internes des vitres en utilisant « un goupillon » afin de-retirer les évventuelles particules sèches qui se seraient déposées.

Montage de la porte

Pour remonter la porte du four, veuilles suivre la marche à suivre pour le démontage dans l'ordre inverse.

1. Replacez les charnières (B) de la porte dans leur emplacement.
2. Ouvrez lentement la porte vers le bas. Si les coins de la porte cognent contre le cadre du bas, les charnières sont alors mal positionnées. Dans ce cas, faites pivoter la porte vers le haut et positionnez à nouveau les charnières.
3. Faites pivoter les leviers à nouveau vers l'arrière. Afin que la porte ferme correctement, appuyez sur le levier à l'aide d'un tournevis par exemple. Sinon, dans le cas d'une mauvaise mise en place, la porte sera bruyante lors de la fermeture (Figure 4).
4. Refermez lentement et vérifiez si la portefonctionne correctement.

Lorsque la porte est démontee, ne faites jamais basculer les leviers des charnières de la porte. Risque de blessure sous l'effet du ressort.

Figure 1

Figure 2

Figure 3

Figure 4

En cas d'anomalie de fonctionnement

Nous vous recommendons de faire les vérifications suivantes sur votre cuisinière avant d'appelerVote service après vente. Il se peut que le problème soit simple et que vous puissiez y remedier vous meme. Si après avoir verifié ces différents points l'anomalie persiste, contactez votre service après vente.

Symptômes	Solutions
Aucun brûleur ne s'allume	Vérifiez que : L'arrivée de gaz est ouverte, La position du tuyau gaz est correcte, La bouteille de gaz ou la cuve n'est pas vide.
Un brûleur de table ne s'allume pas	Vérifiez que : L'ensemble du brûleur de table est correctement remonté, Le brûleur n'est pas mouillé.
Les résultats de cuisson ne sont pas satisfaisants	Vérifiez que : Le thermostat est correctement positionné, La durée de cuisson est adaptée, La grille est bien positionnée dans le four, Le réseau de cuisson est bien adapté.
Le four fume	Vérifiez que : Le four ne nécessite pas de nettoyage, La préparation ne déborde pas, Il n'y a pas de projections excessives de graisse/jus de sur les parois du four.
Le four ne fonctionne pas	Vérifiez que : L'appareil n'est pas débranché, Il n'y a pas une coupure de courant, Les fusibles sont en bon état et n'ont pas disjoncté.

Garantie

Conformément à la Législation en vigueur,Vote
Vendeur est tenu, lors de l'acte d'achat de votre
appareil, de vous communiquer par écrit les
conditions de garantie et sa mise en œuvre
appliquée sur celui-ci.
Sous son entière initiative et responsabilité,vote
Vendeur repondra a toutes vos questions
concernant l'achat de votre apparéil et les
garanties qui y sont attachées.
N'hésitez pas à le contacter.

Service après vente

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « En cas d'anomalie de fonctionnement ». Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...), veuillez contacter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après vente.

En cas d'intervention sur votre apparéil, exigez du service après vente les pieces de rechange Certifiées Constructeur.

Plaque signalétique

En appelant un service après vente, indiquez-lui le modele, le numero de produit et le numero de sériede l'appareil. Ces indications figures sur la plaque signaletique située sur votre apparéil.

A L'ATTENTION DE L'INSTALLATEUR

Consignes de sécurité

• Avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles.
• Cet apparéil doit être installé uniquement dans un local suffisamment aéré.
• Les conditions de réglage de cet apparéil sont inscrites sur la plaque signalétique.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Voiture apparéil doit être installé comme indiqué au chapitre « INSTALLATION », et les distances minimales entre l' apparéil et les parois de tous les meubles doivent être respectées. L' apparéil ne doit pas être installé sur un socle.
• Àprous l'installation, la prise de courant doit être accessible.
• Les parois adjacentes à la cusinière doivent être soit en une matière résistante à la chaleur, soit revêtres d'une telle matière.

Raccordement à un réseau gaz

• Vérifiez que le début du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les-appareils de l'installation (consultez notre compétie de distribution du gaz).
• Vérifiez que tous les raccords sont étanches.
• Installez un robinet de barrageque visible et accessible sur toute sa longueur et ne doit pas passer derrière l'appareil.
• Changez le tubeSouple un peu avant la date d'expiration indiquée sur celui-ci.

Raccordement électrique

Vérifiez que :

• La puissance de l'installation est suffisante,
• Les lignes d'alimentation sont en bon état,
• Le diamètre des fils est conforme aux règles d'installation,
• L'installation fixe compte un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm.

L'installation et l'entretien doivent être effectuels par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

□ Arrêté du 2 août 1977

Régles Techniques et de sécurité applicables aux installation de gaz combustibles et d'hydrocarbures liquifiés à l'intérieur desBATIMENTS d'habitation et de leurs dépendances.

Norme DTUP 45-204

Installation de gaz (ancienne DTU n°61-1 - Installations de gaz - Avril 1982 + additif n°1 Juillet 1984).

Règlement Sanitaire Départemental

• Norme NF C 15-100. Installations électriques à basse tension.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).
Vérifiez que la prise de terre est conforme aux
règlements en vigueur.

Notre responsabilité ne saurait etre engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Caracteristiques techniques

Appareil isolé

Classe 1

La table de cuisson	Dosseret anti-éclaboussure
	Grilles de table	Fonte
	Brûleur avant gauche	Rapide triple couronne	3300 W
	Brûleur arrêté gauche	Semi rapide	1750 W
	Brûleur avant central	Auxiliaire	1000 W
	Brûleur arrêté central	Grande largeur	1900 W
	Brûleur avant droit	Auxiliaire	1000 W
	Brûleur arrêté droit	Rapide	3000 W
Le four	Four		Electrique
	Puisance du four		2900 W
	Gril		Electrique
	Puisance du grill		2800 W
	Eclairage du four		Ampoule 15 W type E14
	Nettoyage		Manuel
Accessoires	Grille
	Plateau multi-uses
	Support Wok
	Tournebroche
Dimensions (mm)	Hauteur		900 mm
	Largeur		899 mm
	Profondeur		600 mm

Cet apparéil est conforme aux Directives

Communautaires suivantes:

89/336 (Compatibilité Electromagnétique) et modifications successives,

90/396 (Appareil Gaz); 93/68 (Directives Générales) et modifications successives

Installation

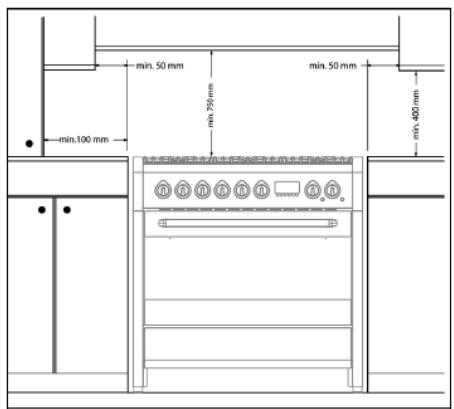

Emplacement

L'emballage et les revêtements en plastique
retirés, installez la cusinière dans un endroit sec
et aéré. Elle doit'être éloignée des rideaux,
papiers alcool, essence, etc.).
L'appareil doit'être posé sur un sol résistant à la
chaleur.

N'installez pas l'appareil sur un socle.

Cette cusinière est de classe « 1 » en ce qui concerne la protection contre la surchauffe des surfaces environnantes. Respectez une distance de 2 cm par rapport aux parois laterales des meubles. Ces meubles ne doivent pas dépasser la hauteur de la table de la cusinière.

Le revêtement du meuble doit supporter des températures minimum de 90^ .

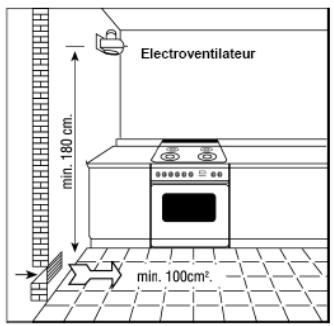

Aération de la piece

La combustion du gaz est possible grâce à l'oxygène de l'air (2m³ air/h x Kw de puissance installé – reportez-vous à la plaque signalétique de votre apparèil).

Il est donc nécessaire que cet air soit renouvelé et les produits de combustion soient évacués.

Mise à niveau

Les cusinières sont munies de pieds (vérins réglables) à visser respectivement sur les coins arrêté et avant de la cusinière ce qui permet demettre l'appareil de niveau.

Raccordement gaz

Votre cuisine est livrée pour fonctionner au type de gaz indiqué sur la plaque signalétique. Il peut s'avérer nécessaire de passer de l'utilisation d'un gaz à un autre. Dans ce cas, il faut effectuer les opérations décrites ci-après.

Pour un fonctionnement correct, une

consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau n°2.

Si l'appareil est alimenté en gaz Butane ou Propane, vérifie que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

Choix du tuyau ou tube pour un apparéil isolé ( classe 1)

1. Pour les gaz distribués par réseau :

Utilisez un tube souple en caoutchouc d'une longueur maxi de 1,50 m et de 15 mm de diamètre interieur monte avec son about gaz.

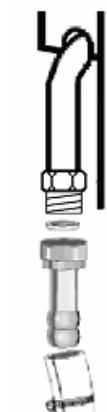

- Vissez l'about gaz en intercalant le joint sur le coude de la rampe. Si le joint n'est pas mis en place, il y a risque d'explosion.
- Enforcez le tube couple sur l'about gaz et fixez-le avec un collier. Fixez également un collier sur l'autre extrémité (côté vanne de barrageage).

Vérifiez que ce tuyau est conforme et livre avec ses deux joints. Si les joints ne sont pas mis en place, il y a risquè d'explosion.

• Un tuyau flexible (à embouts mécaniques) longueur maxi 1,50 m.
• Nous recommendons l'emploi d'un tuyau flexible normalisé d'une longueur mini de 1 m dont la longueur est à désir en fonction de la position du robinet de barrageage.
• Raccordez une extrémité du tuyau flexible au robinet de barrageage, puis, avant de positionner l'appareil entre les meubles, raccordez l'autre extrémité sur le coude de la rampe.

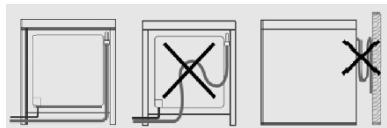

• Positionnez l'appareil en vérifier que la boucle formée par le tuyau flexible se développement dans le vide sanitaire du meuble adjacent (voir figure 3). Le tuyau ne doit pas etre en contact avec le carter du four de l'appareil.

Figure 1

Figure 2

Figure 3

Tuyau rigide

Un tuyau rigide avec écrou et joint.

2. Pour les gaz butaneène propane en bouteille ou en cuve

• Nous vous recommendons l'emploi d'un tuyau flexible (à embouts mécaniques) normalisé d'une longueur minimum de 1 m ; cette longueur est àCHOISIR en fonction de la position du raccordement à l'alimentation gaz. Vérifiez que ce tuyau est conforme et livre avec ses deux joints. Si les joints ne sont pas mis en place, il y a risquè d'explosion.
• Raccordez une extrémité du tuyau flexible au robinet de barrageage, puis, avant de positionner l'appareil entre les meubles, raccordez l'autre extrémité sur le coude de la rampe.
• Pour les installations ancienne (avant 1997) et en butane, vous pouvez utiliser un tubeSouple en caoutchouc d'une longueur maxi de 1,50 m et de 6 mm de diametre interieur, monte avec l'about spécial butane.
• Vissez l'about gaz en intercalant le joint sur le coude de la rampe. Si le joint n'est pas mis en place, il y a risque d'explosion.
• Enforcez le tube couple sur l'about gaz et fixez-le avec un collier (voir figure 4). Fixez également un collier sur l'autre extrémité (côté vanne de barrageage).

Pour l'achat des tuyaux

• TubeSouple en caoutchouc : il doit etre marqué NF GAZ.
• Tuyau flexible : il doit être conforme à la Norme NF D 36 121 ou NF D 36 103 ou NF D 36 107.

L'ensemble de pièces (voir ci-contre) est livré avec le carton d'accessoires MAIS ne doit pas être installé sur votre apparéil. Elle est uniquement destiné au marché du Royaume-Uni.

Figure 4

Raccordement électrique

Important

Quelque soit le mode de raccordement,

l'appareil doit être relié à la terre conformément aux règlements en vigueur prescriptions de la norme NF C 15.100 et aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte.

Capacité du fusible : 16 A

Remarque :

Contrôlez sur la plaque signalétique la valeur de la puissance totale de raccordement pour étabir la puissance du fusible.

Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le conducteur de mise à la terre jaune-vert ne doit pas être coupé par l'interrupteur.

Le cable d'alimentation sera positionné de façon à ce qu'enaucun point sa température n'excède 50^ à la température ambiente.

Avant de procéder au branchement, vérifie que :

• Les fusibles, ainsi que l'installation électrique domestique, sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique),
• La prise ou le disjoncteur omnipolaire utilisé pour le branchement est facilement accessible lorsqu'ell'applareil est installé.

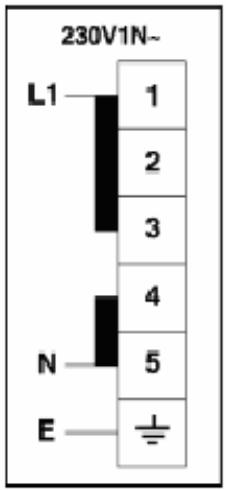

Pour les différents cas de branchement, reportez-vous au tableau n°1.

Avant de faire le branchement, il est vivement recommandé de repérer phase(s), neutre et terre sur le réseau.

Si le cable d'alimentation doit être changé, il ne doit être remplace que par un professionnel qualifié.

Tableau n°1

Remplacement de l'ampoule déclairage du four

Avant de procéder au changement de

l'ampoule déclairage du four, veillez à ce que toutes les commandes soient sur la position « Arrêt ».

Débranche l'alimentation électrique de l'appareil. Assurez-vous aussi que l'intérieur du four soit froid.

L'ampoule est située au fond du four.

Pour changer l'ampoule, retirez le verre de protection.

Cette ampoule de 15 W, de type culot à vis E14

(230-240 V) est une ampoule spéciale

« chaleur » résistant à une température de

300^ .Youpsourrezyoulaprocureraupresdu

ServiceAprèsVente devoitrimagasin vendeur.

Changement de gaz

Votre cuisine est prevue pour fonctionner en gaz naturel, propane ou butane. Elle est également prevue pour fonctionner avec de l'air butané ou propané.

Collez l'étiquette autocollante fournie avec

l'appareil (POCHETTE des injecteurs) correspondant au type de gaz utilisé.

Pour changer le type de gaz, il est nécessaire de:

• Changer les injecteurs de table,
• Modifier les réglages de début réduit de la table,

Vérifiez le mode de raccordement gaz.

Tableau n°2 des injecteurs

Gaz	Brûleur	Injecteur (1/100 mm)	Puisance minimum (kW)	Puisance nominale (kW)
G20 20mbar	Auxiliaire	72	0.33	1.00
G25 25mbar	Semi rapide	97	0.48	1.75
Gaz naturel	Rapide	115	0.75	3.00
	Rapide triple couronne	128	1.30	3.30
	Grande largeur	94	0.75	1.90
G30 28-30mbar	Auxiliaire	50	0.33	1.00
Butane	Semi-rapide	65	0.48	1.75
G31 37mbar	Rapide	85	0.75	3.00
Propane	Rapide triple couronne	93	1.30	3.30
	Grande largeur	68	0.75	1.90
Air butané -	Auxiliaire	140	0.33	1.00
Air propané	Semi-rapide	180	0.48	1.75
G130 / 8 mbar	Rapide	240	0.75	3.00
	Rapide triple couronne	255	1.30	3.30
	Grande largeur	180	0.75	1.90

Remplacement des injecteurs de table

Chaque apparéil est muni d'un jeu d'injecteurs pour chaque type de gaz. Le diamètre de l'orifice de chaque injecteur est indiqué sur l'injecteur.

1. Retirez les grilles.
2. Retirez les brûleurs et les chapeaux (Fig. A).
3. Retirez l'injecteur et remplacez-le par celui approprié au nouveau type de gaz utilisé (Fig. B) (voir tableau n°2).

Réglage du ralenti des brûleurs de la table

1. Allumez chacun des brûleurs.
2. Tournez les manettes jusqu'à la position minimum.
3. Retirez les manettes.

Alimentation en gaz naturel

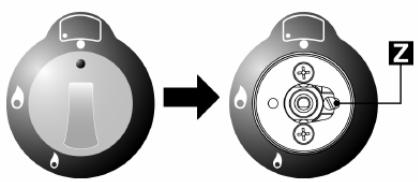

Agissez sur la vis de réglage (Z) jusqu'à l'obtention d'une petite flamme régulière.

Alimentation en gaz Butane ou Propane

Vissez à fond la vis, celle-ci étant déjà prévue pour assurer le début minimum quand on passé du début maximum au début minimum et vice versa, vérifiez que la flamme ne s'éteint pas.
Remarque : la vis de réglage est de petite dimension, utilisez un tournevis plat très fin.
4. Remontez les manettes en effectuant les opérations dans l'ordre inverse.

Fig. A

Fig. B

ARTHUR MARTIN ELECTROLUX

Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cela les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos games de produits et vous apporte des info pour vous aider dans votrechioin en fonction de vos propres besoin.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparêils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142 - 60307 SENLIS CEDEX

Tél.: [phone] (0,15€ TTC/mn)

Fax:[phone]

e-mail:[e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél.: [phone] (0,34€ TTC/mn)

Fax:[phone]

e-mail : [e-mail]

Permanence téléphonique du lundi au vendredi

ARTHUR MARTIN

Electrolux

Thinking of you

• On pense à vous

04/06 ZS3512

Le Groupe Electrolux est le premier fabricant mondial d'appareils domestiques, d'entretien et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (teils que réfrigerateurs, cuisinières, lave-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards d'euros dans plus de 150 pays à travers le monde.
