MODE D'EMPLOI CE340NFX EDESA

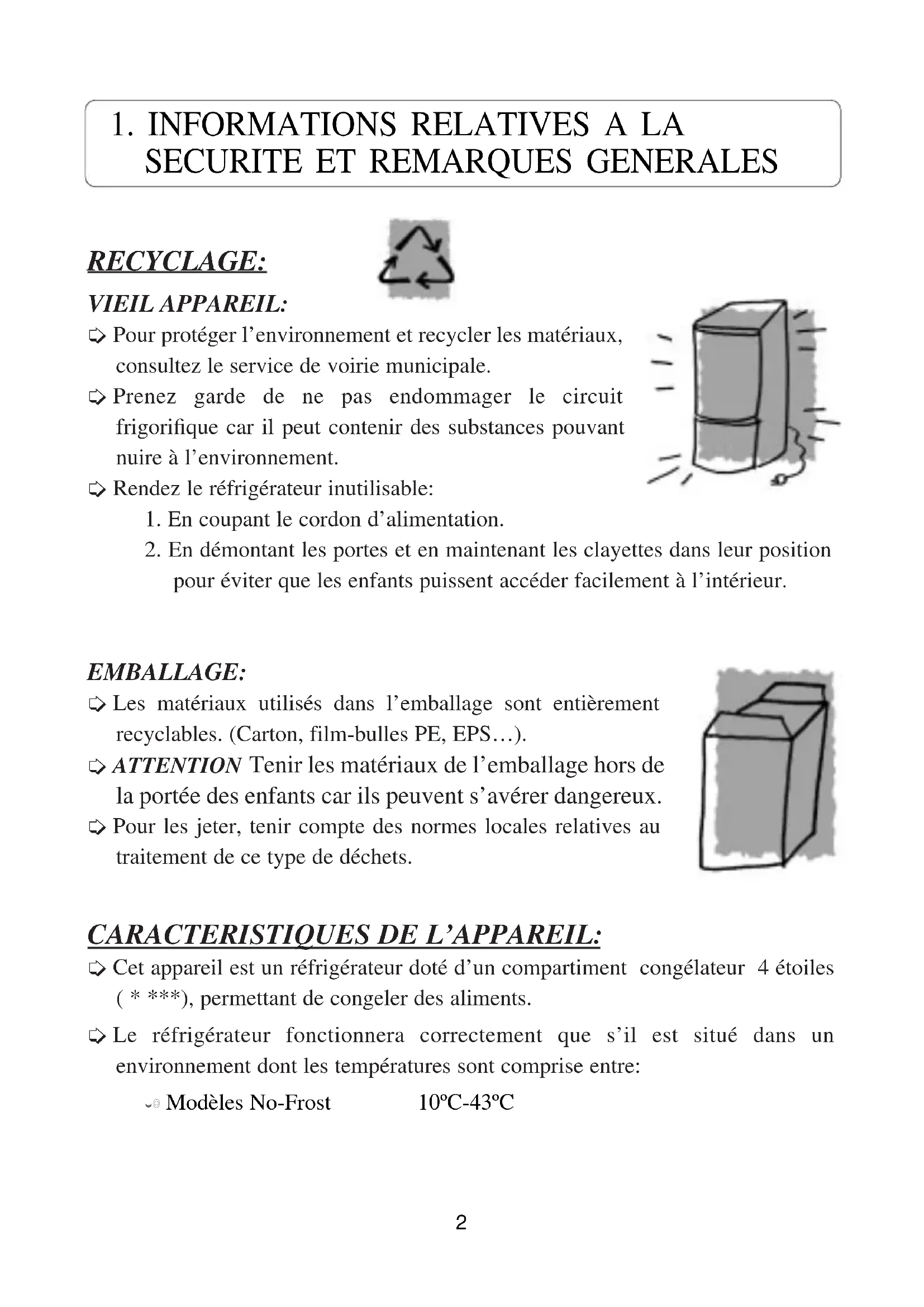

Lisez attentivement ces instructions avant d’utiliser cet appareil. Conservez ce manuel, vous pourrez en avoir besoin. FQ8X000B7. 13/1/04 16:53 Página 31RECYCLAGE: VIEIL APPAREIL: Pour protéger l’environnement et recycler les matériaux, consultez le service de voirie municipale. Prenez garde de ne pas endommager le circuit frigorifique car il peut contenir des substances pouvant nuire à l’environnement. Rendez le réfrigérateur inutilisable:

1. En coupant le cordon d’alimentation.

2. En démontant les portes et en maintenant les clayettes dans leur position

pour éviter que les enfants puissent accéder facilement à l’intérieur. EMBALLAGE: Les matériaux utilisés dans l’emballage sont entièrement recyclables. (Carton, film-bulles PE, EPS…). ATTENTION Tenir les matériaux de l’emballage hors de la portée des enfants car ils peuvent s’avérer dangereux. Pour les jeter, tenir compte des normes locales relatives au traitement de ce type de déchets. CARACTERISTIQUES DE L’APPAREIL: Cet appareil est un réfrigérateur doté d’un compartiment congélateur 4 étoiles ( * ***), permettant de congeler des aliments. Le réfrigérateur fonctionnera correctement que s’il est situé dans un environnement dont les températures sont comprise entre:

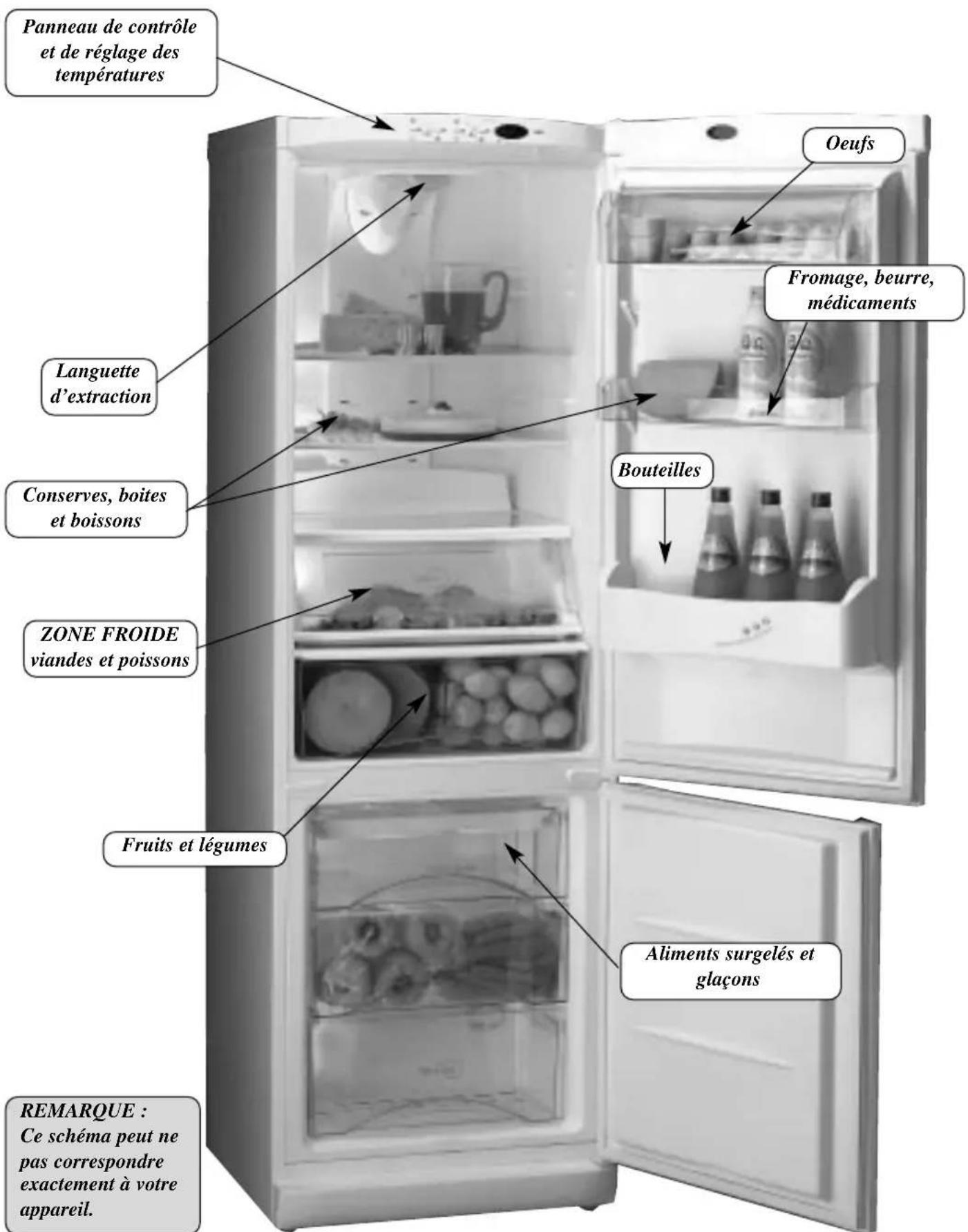

FQ8X000B7. 13/1/04 16:53 Página 323 Oeufs Bouteilles Fruits et légumes ZONE FROIDE viandes et poissons Conserves, boites et boissons Panneau de contrôle et de réglage des températures Fromage, beurre, médicaments Aliments surgelés et glaçons Languette d’extraction

2. DESCRIPTION DU REFRIGERATEUR

FRANÇAIS REMARQUE : Ce schéma peut ne pas correspondre exactement à votre appareil. FQ8X000B7. 13/1/04 16:53 Página 33RACCORDEMENT ELECTRIQUE:

Caractéristiques de la prise: 220-240V avec prise de terre. Ne pas utiliser d’adaptateurs ou de rallonges.

S’assurer que le câble n’est pas en contact avec le moteur. S’assurer que le câble n’est soit coincé sous le réfrigérateur. SECURITE: Le modèle de réfrigérateur que vous avez acheté fonctionne avec du réfrigérant R600a. N’oubliez pas que :

• • Ce réfrigérant ne détériore pas l’environnement.

• • Il s’agit d’un produit inflammable et il convient donc de s’assurer que le circuit frigorifique est en parfait état. S’il était endommagé, veuillez consulter le distributeur avant de brancher l’appareil. Ce réfrigérateur ne peut être réparé que par le service technique agréé qui utilisera pour cela des pièces détachées d’origine. Ne pas utiliser d’éléments à flamme ou d’appareils électriques à l’intérieur du réfrigérateur. Empêcher les enfants de jouer avec le réfrigérateur. Ne pas introduire de liquides volatiles, inflammables ou explosifs. EMPLACEMENT: Eloignez le réfrigérateur éloigné de toutes sources de chaleur (cuisinières, radiateurs, etc.) et protégé du rayonnement solaire direct contribuant à l’augmentation de la consommation. Faire en sorte que l’air puisse circuler à l’arrière du réfrigérateur. Ne boucher avec aucun objet l’espace existant entre la plinthe et le sol, ni le haut du réfrigérateur. Ne pas exposer le réfrigérateur en plein air ou sous la pluie. Pour obtenir de meilleurs performances énergétiques, il est recommandé de laisser un espace de 20 mm entre le fond du réfrigérateur et le mur. Dans certaines conditions d´humidité relative et de température ambiante, de la condensation peut se former à l´intérieur et à l´exterieur du réfrigérateur. Pour éviter toutes vibrations et tous bruits, s’assurer que le réfrigérateur est correctement positionné et mis de niveau.

1. Débrancher le réfrigérateur et vider tout le contenu de la

2. Retirer la garniture de la charnière supérieure.

3. Dévisser les vis de la charnière supérieure.

4. Retirer la porte en la déplaçant vers le haut.

5. Retirer la garniture des vis de la charnière centrale et

dévisser les deux vis de fixation.

6. Après avoir desserré les vis, déplacer la porte du

congélateur vers le haut pour la dégager.

7. Enfin, en dévissant la plinthe et les vis, retirer la charnière

de l’axe sur la charnière inférieure et la mettre de l’autre côté.

9. Changer les poignées latérales pour les

mettre de l’autre côté, le cas échéant.

10. Procéder au montage des portes en agissant

de manière inverse au processus de démontage. CHANGEMENT DU SENS D’OUVERTURE DES PORTES: OUTILS NECESSAIRES: Tournevis cruciforme et tournevis à pointe TORX.

AVANT DE BRANCHER VOTRE REFRIGERATEUR: Laver l’intérieur à l’eau tiède et au bicarbonate. Rincer et bien sécher. Attendre 2 heures avant de le brancher pour assurer la stabilisation des lubrifiants du moteur. Si l’appareil a été débranché, après l’avoir mis en marche, attendre 4 heures pour introduire les aliments dans le réfrigérateur. FRANÇAIS FQ8X000B7. 13/1/04 16:53 Página 35PANNEAU DE COMMANDE FONCTIONS SélecteurTempératureCongélateurSélecteurTempératureRéfrigérateurSUPERFREEZINGCONNEXIONCONGÉLATEUR ETRÉFRIGÉRATEURFonstionVacancesSUPERCOOLINGALARMEREFRIGERATEURCONGELATEURNiveau de froid

Dans des conditions normales, il est recommandé de sélectionner une température de 4ºC environ dans le réfrigérateur et de –19ºC environ en le congélateur. Pour régler la température, utiliser les commandes ou touches de sélection de température ; les valeurs numériques sont données en ºC.

COMMENT REGLER LA TEMPERA

TURE: REMARQUE: La température à l’intérieur du réfrigérateur dépend de: La température ambiante. L’emplacement de l’appareil. La fréquence d’ouverture des portes.

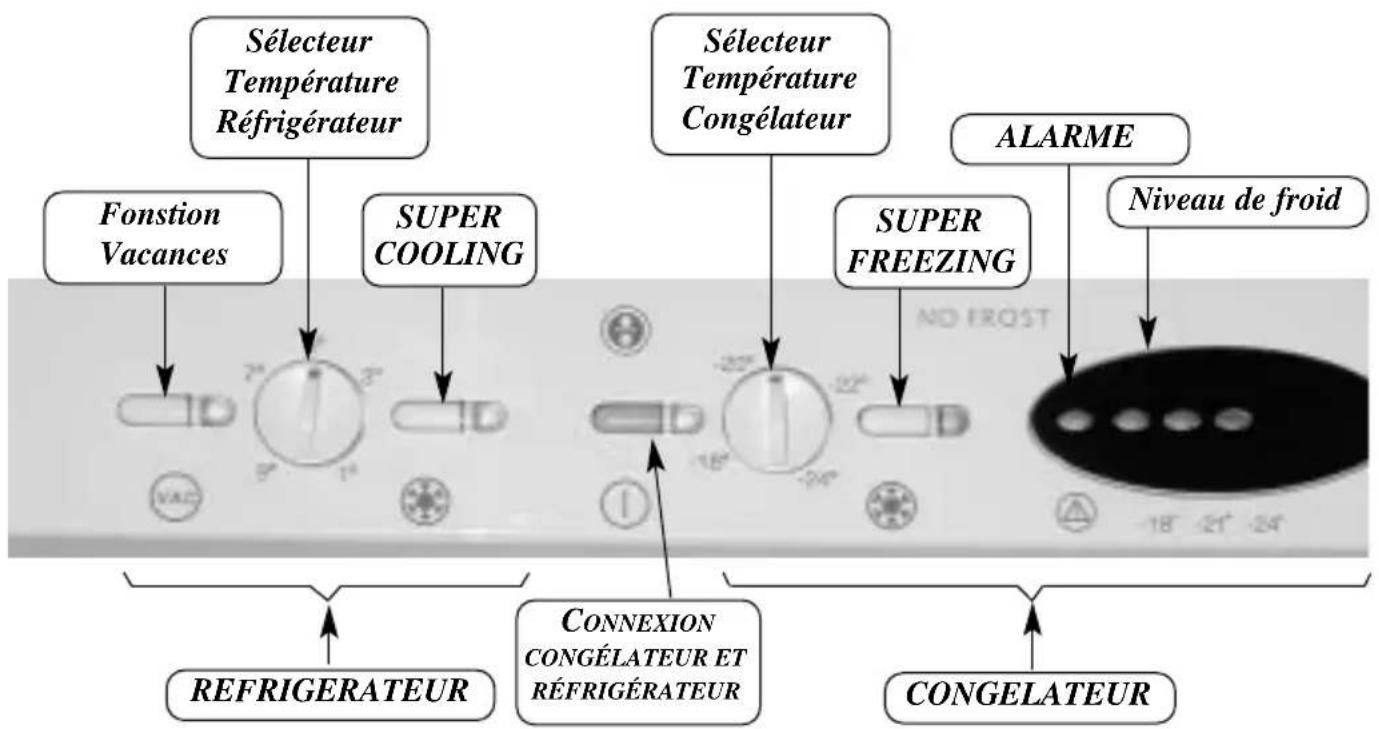

"Sélecteur températures" En tournant les boutons, on peut sélectionner les températures du réfrigérateur et du congélateur en ºC. "Connexion congélateur et réfrigérateur" Cette touche sert à connecter et à déconnecter le réfrigérateur et le congélateur. L´arrêt du congélateur entraîne celui du réfrigérateur. Dispose d’un voyant indiquant que l’appareil est en marche. FQ8X000B7. 13/1/04 16:53 Página 367 "SUPER COOLING" En activant cette fonction, la température du réfrigérateur se réglera automatiquement au niveau le plus froid pendant 6 heures. Cette fonction se désactivera automatiquement. Elle peut aussi être désactivée manuellement avant ces 6 heures. "SUPER FREEZING" En activant cette fonction, la température du congélateur se réglera automatiquement au niveau le plus froid. Cette fonction facilite la congélation d’aliments. Il est recommandé de l’activer 24 heures avant de charger une grande quantité d’aliments. Cette fonction sera automatiquement désactivée mais elle peut aussi être désactivée manuellement. "Alarme" Cette alarme lumineuse et sonore s’activera lorsque le niveau de froid du congélateur sera anormalement bas. L’alarme sonore peut être manuellement désactivée en activant la fonction SUPER FREEZING. "Niveau de froid" Le nombre de voyants allumés indique le niveau de froid du congélateur. Plus il y a de voyants allumés, plus le congélateur est froid. "Fonstion Vacances" Elle permet au congélateur de fonctionner normalement tout en laissant le réfrigérateur inutilisé pendant une période prolongée, comme par exemple, pendant les vacances. Por ce faire, videz entièrement le réfrigérateur, nettoyez-le et fermez la porte. Puis activez cette fonstion pour que le réfrigérateur reste en veille de façon à ne pas produire d`odeurs. A votre retour de vacances, il vous suffira de désactiver cette fonction pour que le réfrigérateur recommence à refroidir selon la programmation sélectionnée. FRANÇAIS FQ8X000B7. 13/1/04 16:53 Página 37 Laisser un espace suffisant entre les aliments pour permettre à l’air de circuler entre eux. La porte ne doit pas rester ouverte plus que nécessaire. Ne pas introduire d’aliments chauds. Ne pas boucher les grilles de ventilation.

Pour éviter que les aliments stockés ne se dessèchent, les introduire dans un récipient hermétique ou les envelopper dans du papier aluminium ou un film plastique.

COMMENT BIEN UTILISER L’APP

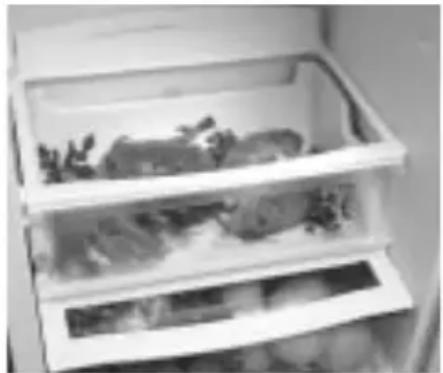

AREIL: SYSTEME MULTIFRESH Si votre réfrigérateur dispose d’un compartiment Multifresh:

Il garantit une conservation idéale pour les aliments frais tels que la viande, le poisson et les légumes. Cela vous permettra de conserver ces aliments plus longtemps sans avoir besoin de les congeler. Cette enceinte disposera des températures les plus froides du réfrigérateur. Cette zone étant également la moins affectée par les ouvertures fréquentes. Pour conserver la viande et le poisson, il est recommandé de sélectionner une température intermédiaire dans le réfrigérateur. Pour augmenter la capacité du réfrigérateur, retirer le plateau supérieur de l’enceinte et le couvercle et entreposer directement sur le bac. Dans ce cas, l’enceinte perd les propriétés indiquées.

SYSTEME DOUBLE FRESH

Votre réfrigérateur dispose de ce système, le plateau supérieur couvant le bac à fruits et légumes est pourvu d’un filtre à membrane visant à maintenir un degré d’humidité élevé dans le bac. Le degré d’humidité obtenu est idéal pour que les légumes ne se dessèchent pas et conservent toute leur texture, leur goût et leurs propriétés nutritives. REFRIGERATEUR

FQ8X000B7. 13/1/04 16:53 Página 389 FRANÇAIS La quantité d’aliments à congeler en une seule fois ne devra pas dépasser la valeur du pouvoir de congélation indiqué sur la plaque signalétique. Congeler toujours des aliments en bon état. Respecter leur date de péremption. Pour que les aliments ne se dessèchent pas, les emballer dans du papier aluminium ou sous film plastique. Ne pas mettre en contact les aliments à congeler avec des aliments déjà surgelés. Ne jamais recongeler un aliment décongelé. Congeler les aliments par ration de consommation journalière. Ne pas entreposer de boissons gazeuses ou de bouteilles en verre contenant du liquide car celles-ci pourraient éclater. Ne pas consommer de glaces ou d’aliments très froids car ils sont susceptibles de produire des brûlures dans la bouche. Mettre une étiquette sur l’emballage indiquant son contenu et la date de congélation. Pour disposer d’un volume maximum d’utilisation, nous vous recommandons de retirer le plateau pour bac à glaçons. Pour augmenter les performances énergétiques de l’appareil, il est recommandé que les bacs à glaçons ainsi que le récipient à glaçons sur le plateau du bac supérieur soient toujours remplis. CONGELATEUR: Remplir aux trois quarts les bacs à glaçons que vous trouverez à l’intérieur du congélateur. Introduire les bacs dans le congélateur. Une fois la glace s’est formée, vous pouvez démouler les glaçons en tordant légèrement les bacs et les stocker dans le récipient à glaçons.

ABRICATION DE GLAÇONS: FQ8X000B7. 13/1/04 16:53 Página 39DEGIVRAGE REFRIGERATEUR: Le système de dégivrage du réfrigérateur fonctionne automatiquement et ne requiert par conséquent aucune intervention de l’usager. CONGELATEUR: Les réfrigérateurs No-Frost ne donnant pas lieu à la formation de givre ou de glace, aucune apération n´est nécessaire por les éliminer.

DECONGELATION DES ALIMENTS

Tous les aliments ne suivent pas le même processus de décongélation. S’il s’agit d’aliments surgelés achetés dans le commerce, suivre les instructions figurant sur l’emballage. Les légumes doivent être cuisinés directement. D’une façon générale, les aliments cuisinés ou préparés peuvent être cuits directement. La viande et le poisson doivent se décongeler lentement au réfrigérateur pendant plusieurs heures. Si vous avez un four à micro-ondes, vous pourrez grandement accélérer la décongélation. NETTOYAGE:

REMPLACEMENT DE L’AMPOULE

Débrancher, à l’aide des touches, le réfrigérateur avant de commencer le nettoyage. Lavez l’intérieur à l’eau et au bicarbonate, à l’aide d’une éponge ou d’un chiffon pour éviter ainsi la formation de mauvaises odeurs. N’utiliser en aucun cas de machines à vapeur, de dissolvants ou de détergents abrasifs car ils peuvent endommager l’intérieur de votre appareil. Ne pas nettoyer non plus les accessoires internes dans le lave-vaisselle. Il est recommandé de nettoyer la grille arrière une fois par an avec un aspirateur car si elle est sale, elle diminue le rendement du réfrigérateur et fait augmenter sa consommation. Couper l’interrupteur. Retirer le réflecteur en appuyant sur la languette intérieure. Extraire l’ampoule grillée et la remplacer par une autre du même type, à visser E14, 220-240V et 15 W maximum.

FQ8X000B7. 13/1/04 16:53 Página 4011 FRANÇAIS QUE FAIRE EN CAS DE COUPURE DE COURANT Si possible, ne pas ouvrir les portes du réfrigérateur. Au retour du courant, vérifier si les aliments se sont dégelés ou non. Consommer les aliments décongelés. QUE FAIRE SI NOUS N’ALLONS PAS UTILISER L’APPAREIL PENDANT LONGTEMPS: Vider le réfrigérateur. Débrancher et nettoyer l’appareil comme indiqué au chapitre sur le nettoyage et éteindre la lumière à l’aide de l’interrupteur. Laisser les portes ouvertes pour éviter la formation de mauvaises odeurs. Fonction vacances: Si votre réfrigérateur ne va pas être utilisé pendant une période prolongée mais si vous souhaitez conserver des aliments congelés dans le congélateur, vous pouvez débrancher le réfrigérateur et laisser sa porte fermée ; ainsi, votre appareil maintiendra une consommation très faible et ne générera pas de mauvaises odeurs à l’intérieur. Le gaz réfrigérant peut produire un bruit de bouillonnement en circulant dans les circuits. Le compresseur peut produire des ronflements et/ou un léger cognement, qui peuvent s’accentuer au démarrage. Des craquements produits par les dilatations et les contractions des matériaux utilisés peuvent se manifester. L’isolant employé amplifie les bruits.

• • Votre appareil est équipé d`un ventilateur. Tout murmure que vous pouvez entendre á l`intérieur de l`appareil est lié à la circulation d`air qu`il provoque. Dans le compartiment congélateur, vous pourrez apprécier l’effet du ventilateur qui fonctionne pour refroidir et éliminer le givre.

• La prise n’est pas branchée.

• Le courant n’arrive pas à la prise car le fusible est fondu ou le disjoncteur a sauté.

• Boutons de connexion non activés.

• Changer le fusible ou remettre le disjoncteur.

• Activer les boutons.

• Le réfrigérateur n’est pas à niveau.

• Le mettre à niveau à l’aide des pieds de nivellement

• Le sélecteur de température n’est pas correctement positionné.

• La porte est mal fermée ou a été ouverte fréquemment.

• L’espace entre la plinthe et le sol ou le haut du réfrigérateur est bouché.

• Le réfrigérateur est directement exposé au rayonnement solaire ou à une source de chaleur.

• Aliments introduits en grande quantité.

• Sur les réfrigérateurs No- Frost, quelque chose fait obstacle aux grilles de ventilation.

• Régler le sélecteur de température à une position plus froide.

• Veiller à ce que la porte ne reste pas ouverte longtemps.

• Dégager ces zones comme indiqué au chapitre "installation" de ce manuel.

• Changer le réfrigérateur de place ou le protéger de ces sources de chaleur.

• Voir le chapitre intitulé "fonctionnement et utilisation du réfrigérateur".

• Retirer tout obstacle placé devant la sortie d´air des grilles de ventilation.

• Les portes ne sont pas bien fermées.

• Les portes sont souvent ouvertes.

• Les aliments viennent d’être introduits.

• Sélecteur de température à une position élevée

• Bien fermer la porte.

• Eviter d’ouvrir fréquemment la porte.

• Attendre que l’appareil revienne à la normale.

• Tourner le sélecteur de température à une position moins froide. Le réfrigérateur ne fonctionne pas Le réfrigérateur vibre. Le réfrigérateur ou le congélateur ne refroidit pas beaucoup. Le moteur fonctionne continuellement.

• L’appareil n’est pas bien nivelé.

• Les portes ont été ouvertes violemment.

• Un produit à l’intérieur gêne et fait butée.

• Mettre bien à niveau l’appareil.

• Fermer les porte doucement.

• Mettre ce produit à un autre endroit plus adéquat

• Emballer les aliments ou bien les couvrir, ou remplacer le filtre hygienizer dans les réfrigérateurs dotés de cette fonction.

• Certains aliments transmettent une odeur au réfrigérateur.

• Les aliments ne sont pas bien emballés.

• Emballer les aliments ou bien les couvrir.

• L’ampoule est desserrée.

• L’ampoule est grillée.

• La prise n’est pas branchée.

• Le courant n’arrive pas à la prise car le fusible est fondu ou le disjoncteur a sauté.

• L’interrupteur de l’éclairage n’est pas enclenché.

• Changer l’ampoule comme indiqué dans le manuel.

• Changer le fusible ou remettre le disjoncteur.

• Actionner l’interrupteur en faisant apparaître le point rouge. La porte ne se referme pas. Glace abondante face aux casiers du congélateur. L’éclairage du réfrigérateur ne fonctionne pas.

• La porte est ouverte.

• La porte a été ouverte de nombreuses fois.

• Regarder si les aliments gênent la fermeture de la porte.

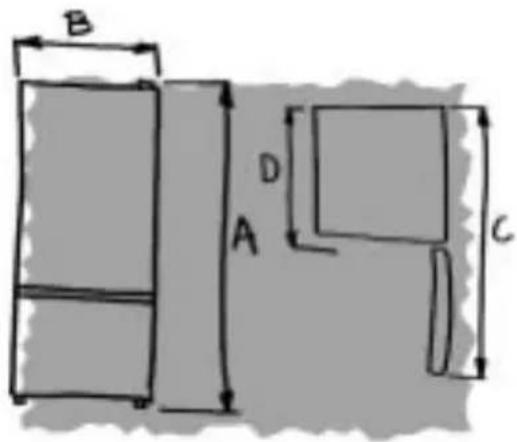

• Veiller à ce que la porte ne reste pas ouverte pendant longtemps. Odeur à l’intérieur du réfrigérateur Les aliments se dessèchent. FQ8X000B7. 13/1/04 16:53 Página 4314 DIMENSIONS Lire attentivement le manuel et si vous ne trouvez pas de solution au problème, faites appel au service technique. L’adresse et le numéro de téléphone du service technique le plus proche de votre domicile figurent dans l’index des services techniques agréés fourni avec l’appareil ou dans votre annuaire. Pour faciliter la tâche du service technique, il vous faudra lui communiquer les données suivantes :

• • Modèle du réfrigérateur.

• • Référence du réfrigérateur.

• • Description du problème.

• • Adresse et téléphone de votre domicile. Hauteur (mm) A 1860 2010 Largeur (mm) B 600 600 Avec porte ouverte (mm) C 1150 1150 Fond (mm) D 610 610
