MANUAL DE UTILIZADOR CE340NFX EDESA

• Manual de instrucciones.
• Manual de instruções
• Mode d'emploi.
• Operating instructions.
  • Bedienungsanleitung.
  • Manuale di istruzioni

4. FUNCIONAMIENTO Y USO DEL FRIGORÍFICO

COMO REGULAR LA TEMPERATURA:

1. INFORMAÇÃO SOBRE SEGURANÇA E ADVERTÊNCIAS GERAIS. 2
2. DESCRIÇÃO DO FRIGORÍFICO...... 3
3. INSTALAÇÃO. 4
4. FUNCIONAMENTO E USO DO FRIGORÍFICO...... 6
5. LIMPEZA E MANUTENÇÃO. 10
6. RUÍDOS NORMAIS NO FRIGORÍFICO...... 11
7. SOLUÇÃO DE PROBLEMAS. 12
8. TELEFONAR AO SERVIÇO DE ASSISTÊNCIA TÉCNICA. 14
9. ESPECIFICAÇÕES. 14

Leia com atenção estas instruções antes de usar o aparelho. Guarde este manual para futuros usos.

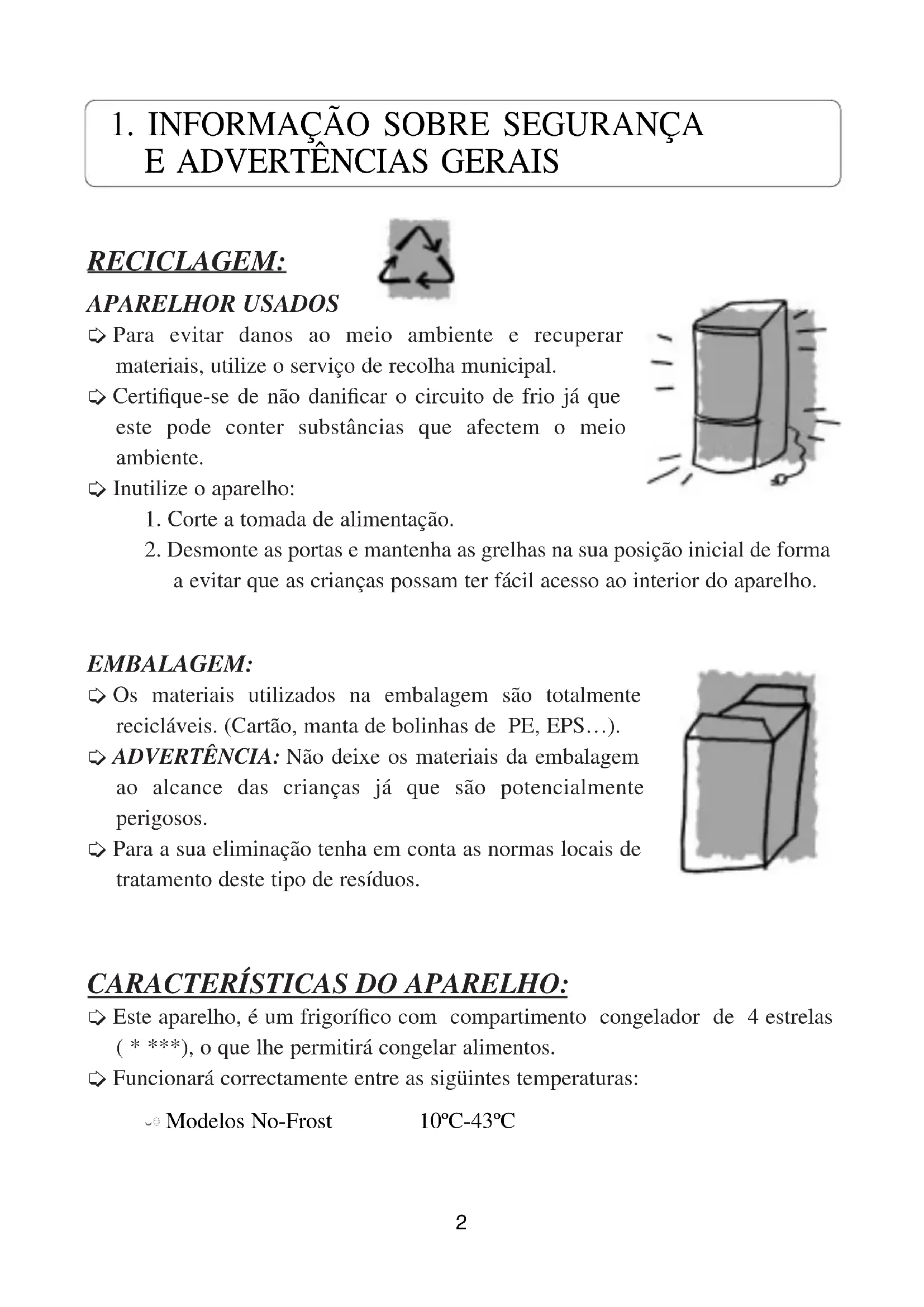

1. INFORMAÇÃO SOBRE SEGURANÇA E ADVERTÊNCIAS GERAIS

RECICLAGEM:

APARELHOR USADOS

Para evitar danos ao meio ambiente e recuperar materiais, utilize o serviço de recolha municipal.
→ Certifique-se de não danificar o circuito de frio já que este pode conter substâncias que afectem o meio ambiente.
Inutilize o aparelho:

1. Corte a tomada de alimentação.
2. Desmonte as portas e mantenha as grelhas na sua posição inicial de forma a evitar que as crianças possam ter fácil acesso ao interior do aparelho.

EMBALAGEM:

Os materiais utilizados na embalagem são totalmente recicláveis. (Cartão, manta de bolinhas de PE, EPS...).
ADVERTÊNCIA: Não deixe os materiais da embalagem ao alcance das crianças já que são potencialmente perigosos.
Para a sua eliminação tenha em conta as normas locais de tratamento deste tipo de resíduos.

Este aparelho, é um frigorífico com compartimento congelador de 4 estrelas (* ***, o que lhe permitirá congelar alimentos.
→ Funcionará correctamente entre as sigüintes temperaturas:

Modelos No-Frost

10^ C - 43^ C

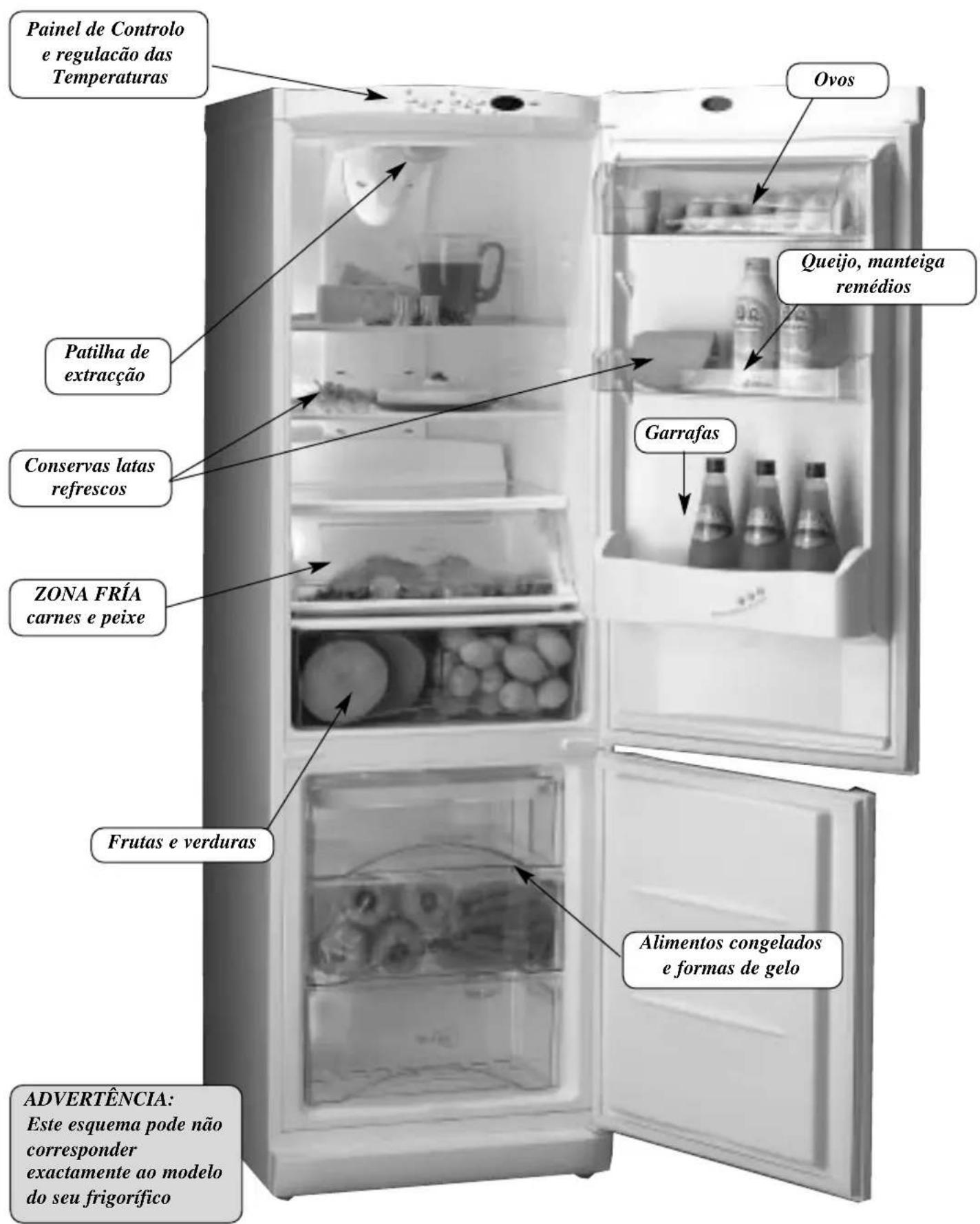

2. DESCRIÇÃO DO FRIGORÍFICO

Painel de Controlo e regulação das Temperaturas Ovos Queijo, manteiga remédios Patilha de extracção Conservas latas refrescos Garrafas ZONA FRÍA carnes e peixe Frutas e verduras Alimentos congelados e formas de gelo ADVERTÊNCIA: Este esquema pode não corresponder exactamente ao modelo do seu frigorífico

PORTUGUES

SEGURANÇA

O modelo de frigorífico que adquiriu, comercializa-se com o gás refrigerante R600. Tenha em conta que:

Este gás refrigerante não é nocivo ao meio ambiente.

É inflamável, razão pela qual deve certificar-se de que o circuito do aparelho esteja em perfeitas condições. Caso tenha ocorrido algum percalço, consulte o distribuidor antes de utilizá-lo.

Este frigorífico só pode ser reparado pelo serviço de assistência técnica autorizado e utilizando peças e componentes originais.
Não utilizar elementos flamejantes, aparelhos eléctricos dentro do aparelho.
Não permita que as crianças brinquem com o aparelho.
Não introduzir líquidos voláteis, inflamáveis ou explosivos dentro do aparelho.

3. INSTALAÇÃO

LOCALIZAÇÃO:

Coloque o aparelho longe das fontes de calor (fogões, radiadores, etc.) e proteja-o dos raios solares, já que este facto faz com que o consumo aumente.
Permita a circulação do ar pela zona posterior do aparelho. Não obstrua o espaço existente entre o rodapé e o chão, nem a parte superior do aparelho com algum objecto.

O frigorifico não deve ser instalado ao ar livre nem estar exposto à intempérie.
Para conseguir uma maior eficiência energética, aconselha-se a deixar pelo menos 20mm entre o fundo do aparelho e a parede.
Por vezes a humidade relativa e a temperatura ambiente podem chegar a criar condensação no interior e exterior do frigorífico.

Para evitar vibrações e ruidos, certifique-se que o aparelho esteja bem

LIGAÇÃO ELÉCTRICA

Características da tomada: 220-240V com tomada de terra.
Não utilize adaptadores ou extensões.
Evite que o fio fique em contacto com o motor
Evite que o fio fique sobe o aparelho.

TROCA DO SENTIDO DE ABERTURA DAS PORTAS:

FERRAMENTAS NECESSÁRIAS:

Chave-de-fendas com ponta de estrela e outra com ponta TORX.

PASSOS A REALIZAR:

1. Desligue o frigorífico da rede eléctrica e retire todo o conteúdo das portas.
2. Retire a protecção da dobradiça superior.
3. Solte os parafusos da dobradiça superior.
4. Retire a porta deslocando-a para cima.
5. Extrair a protecção dos parafusos da dobradiça central e, solte os dois parafusos que a sustentam.
6. Uma vez soltos os parafusos desloque a porta do congelador para cima de maneira que fique livre.
7. Por último, solte o rodapé e os parafusos, retire a dobradiça inferior.

1. Troque a posição do eixo na dobradiça inferior, e coloque esta no lado contrário.
2. Troque os puxadores laterais para a posição oposta.
3. Proceda à montagem das portas na ordem inversa a seguida durante o processo de desmontagem.

ANTES DE LIGAR O SEU FRIGORÍFICO:

Limpe o interior com água morna e bicarbonato. Enxagúe e enxugue cuidadosamente.
Espere 2 horas antes de colocar em funcionamento para garantir a estabilização dos lubrificantes do motor.
Se o aparelho tem estado desligado, depois de pô-lo em funcionamento deve-se esperar 4 horas para introduzir os alimentos no frigorífico.

4. FUNCIONAMENTO E USO DO FRIGORIFICO

COMO REGULAR A TEMPERATURA:

Em condições normais, aconselha-se seleccionar uma temperatura aproximada de 4°C no refrigerador e aproximadamente de -19°C no congelador.

Para a regulação da temperatura, utilize os comandos ou teclas de seleção de temperatura, os valores numéricos estão dados em °C.

ADVERTÊNCIAS: A temperatura do interior do frigorífico depende:

■Da temperatura ambiente.
■Da localização do aparelho.
■Da frequência de abertura das portas.

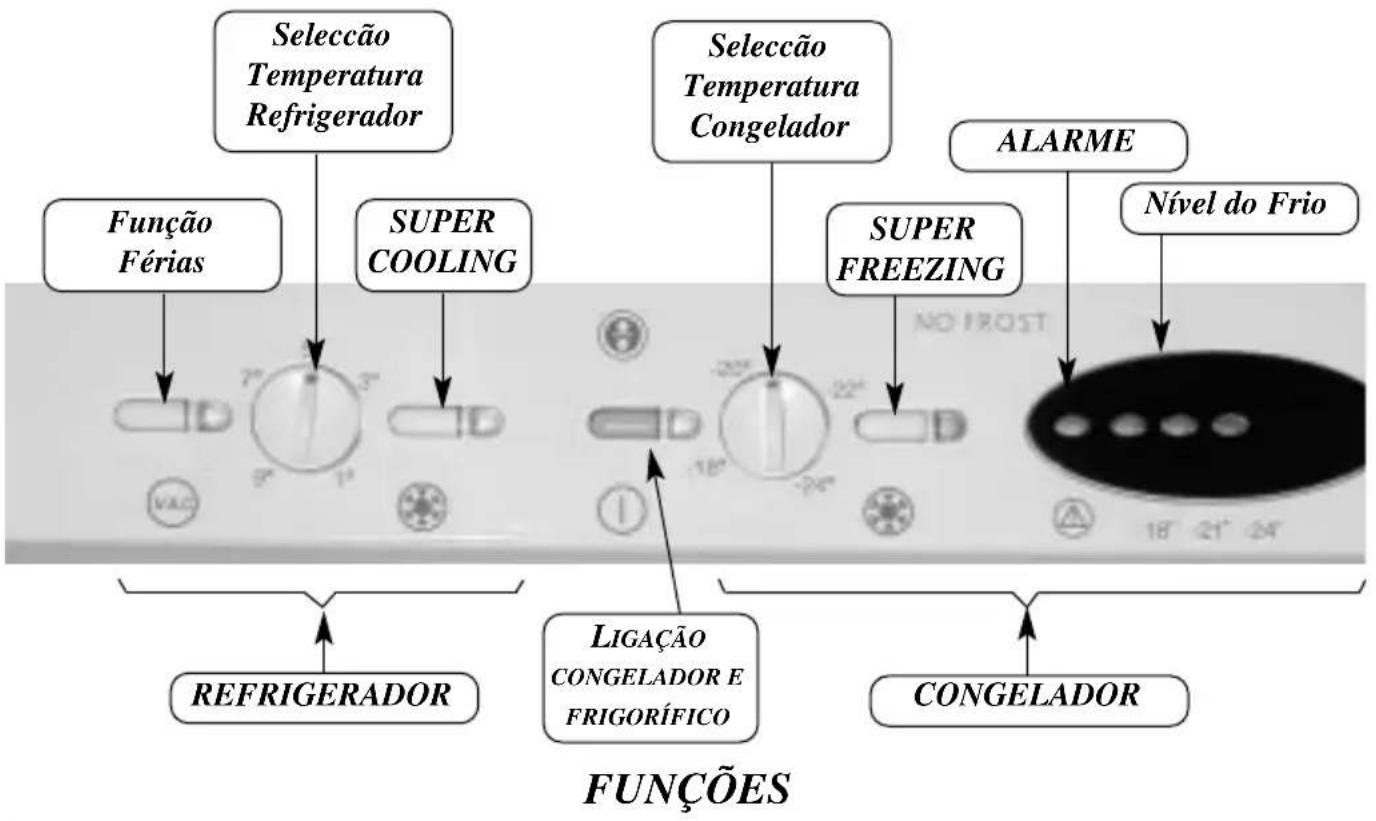

PAINELDE CONTROLO

"Seleção de Temperatura" → Girando os comandos pode-se seleccionar as temperaturas do refrigerador e do congelador em °C.

"Ligação congelador e frigorífico" → Serve para ligar e desligar o refrigerador e o congelador. Ao parar o congelador também se pára o frigorífico. Dispõe de piloto indicador de funcionamento.

"SUPER COOLING" Ao activar esta função a temperatura do refrigerador regula-se automaticamente para o nível mais frio. Esta função tem uma duração de 6 horas e poderá ser desactivada manualmente.

"SUPER FREEZING" → Ao activar esta função a temperatura do congelador regula-se automaticamente para o nível mais frio, afecta também, o refrigerador de forma notável. Esta função facilita a congelação dos alimentos, aconselha-se activá-la 24 horas antes de introduzir grandes quantidades de alimentos frescos para congelar. Esta função desactivar-se-á automaticamente, também se pode desactivar manualmente.

"Alarme" Este activa-se luminosa e acusticamente quando o nível do frio do congelador seja anormalmente baixo. O alarme acústico pode desactivar-se de forma manual activando a função SUPER FREEZING.

"Nível do Frio" O número de luzes acesas, indica o nível do frio do congelador. Quantas mais luzes estiverem acesas mais frio estará o congelador.

"Função Férias" Aplica-se quando se deseja que o congelador funcione normalmente e o frigorífico não seja utilizado durante um longo período de tempo, como por exemplo durante as férias. Para isso, esvazie totalmente o frigorífico, limpe-o e feche a porta. Em seguida, active esta função e conseguirá que o frigorífico se mantenha de forma adequada a não criar cheiros. Ao voltar das férias, desactive esta função e o frigorífico voltará a arrefecer de acordo com a regulação seleccionada.

COMO REALIZAR UM USO ADEQUADO DO APARELHO:

REFRIGERADOR

Deixe espaço suficiente entre os alimentos para que o ar circule livremente no aparelho.
A porta não deve estar aberta mais tempo do que o estritamente necessário.
Não introduzir alimentos quentes.
Não obstrua a grelha de ventilação.
Para evitar que os alimentos armazenados se sequem, é aconselhável introduzi-los num recipiente hermético ou envolvê-los em papel de alumínio ou película aderente.

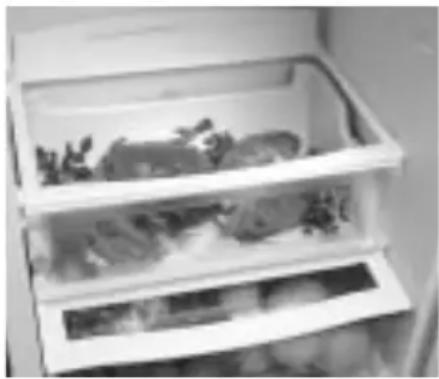

Se o seu frigorífico dispõe de um compartimento Multifresh:

Este garante uma conservação idônea para alimentos frescos como carnes e peixes e também para hortaliças. Isso lhe permitirá conservar estes alimentos durante mais tempo sem necessidade de congelá-los.

Neste recinto dispor-se-ão das temperaturas mais

frias do refrigerador, sendo além disso a zona menos influenciada frente às frequentes aberturas.

Para manter carnes e peixes, aconselha-se seleccionar uma temperatura intermedia no refrigerador.
Para conseguir uma maior capacidade no refrigerador retire o tabuleiro superior deste recinto e a tampa. Pode utilizar desta forma o recinto. Com esta utilização o recinto perde as suas características iniciais.

SISTEMA DUPLO FRESH

O seu frigorífico possui este sistema, a bandeja superior que cobre a gaveta de frutas e verduras inclui um filtro membrana que mantém um alto grau de humidade na gaveta. O grau de humidade que se consegue é o ideal para que as verduras não se ressequem conservando toda a sua textura, sabor e propriedades nutritivas.

A quantidade de alimentos a congelar de uma vez, não deverá ultrapassar o valor do poder de congelação indicado na placa de características.
→ Congele sempre alimentos em bom estado.
→ Faça caso da data de caducidade.
Para que não se ressequem os alimentos embrulhe-os em papel de alumínio ou em película de plástico.
Não ponha em contacto alimentos a congelar com alimentos já congelados.
Nunca congele por segunda vez um alimento descongelado.
→ Congele em porções de consumo diário.
Não armazene garrafas com bebidas gasosas ou garrafas de vidro que contenham líquidos no congelador, já que podem rebentar.
Não consuma gelados ou alimentos muito frios já que podem produzir queimaduras na boca.
Coloque uma etiqueta no envólucro indicando o conteúdo e a data de congelação.
Para dispor do máximo volume de utilização aconselha-se que retire a bandeja para efectuar os cubos de gelo.
Para favorecer o rendimento energético do aparelho, aconselha-se a manter as formas de gelo cheias no cesto superior.

ELABORAÇÃO DE CUBOS DE GELO:

Encha até as três quartas partes de água as formas que encontrará no congelador.
→ Introduzir as formas no congelador.
Uma vez congelada a água, pode desenformar os cubos de gelo pressionando levemente as formas.

DESCONGELAÇÃO

REFRIGERADOR:

O sistema de descongelação do refrigerador funciona automaticamente, pelo que, não necessita de nenhuma intervenção do usuário.

CONGELADOR:

Nos frigoríficos No-Frost não se criam capas de gelo, não sendo necessário realizar qualquer tipo de operação para eliminá-lo.

DESCONGELAÇÃO DE ALIMENTOS

Nem todos os alimentos podem ser descongelados da mesma forma.

Se adquiriu alimentos congelado no comércio, siga as instruções do vasilhame.

As verduras devem cozinhar-se directamente.

Em geral, os alimentos preparados ou pre-cozinhados podem ser confeccionados directamente.

Carnes e peixes devem ser descongelados lentamente no refrigerador durante várias horas. Se você dispõe de forno microondas, poderá acelerar a descongelação em grande medida.

5. LIMPEZA E MANUTENÇÃO

LIMPEZA:

Limpe o interior utilizando água com bicarbonato, ajudado por uma esponja ou pano, já que assim conseguirá evitar a formação de odores.

Em caso algum utilize máquinas de limpeza a vapor, dissolventes ou detergentes abrasivos já que podem danificar o interior do aparelho. Os acessórios não estão preparados para serem lavados na Máq. de lavar louça.

Aconselha-se limpar a grade traseira uma vez ao ano com um aspirador, já que se estiver sujo diminue o rendimento do frigorífico e aumenta o seu consumo.

TROCA DE LÂMPADA

→ Desligue o interruptor da luz.

Retire a tampa reflectora de luz, pressionando a patilha interior.

Extrair a lâmpada queimada e substitua-a por outra do mesmo tipo, de rosca E14, 220-240V e 15 W máximo.

A ser possível não abra as portas do frigorífico.
Quando voltar a energia eléctrica, verifique se os alimentos mantêm o grau óptimo de congelação.
Consuma os alimentos que se tenham descongelado.

QUE FAZER QUANDO O APARELHO NÃO FÔR UTILIZADO DURANTE UM LONGO PERÍODO DE TEMPO:

→Esvazie o frigorífico.
Desligue e limpe o frigorífico como foi mencionado no item limpeza e apague a luz premindo o interruptor.
Deixe as portas abertas para que não se formen maus cheiros.
Função Férias. Quando o seu refrigerador não for utilizado durante um período prolongado, mas, deseja conservar alimentos no congelador, poderá desligar o refrigerador e deixar a porta do mesmo fechada, que o seu aparelho não permitirá a formação de odores nem bactérias no refrigerador mantendo um consumo muito baixo.

6. RUÍDOS NORMAIS NO FRIGORÍFICO

O gás refrigerante pode produzir uma crepitação ao circular pelo aparelho.
O compressor pode produzir zumbidos e/ou um ligeiro estalido, podendo ser mais intenso no arranque.
→ Crac produzido pelas dilatações e contrações dos materiais utilizados.

O isolante empregue amplifica os níveis de ruído.

- O aparelho possui um ventilador, podendo ouvir um ligeiro ruído devido ao ar que circula no interior do frigorífico.

No congelador dos frigoríficos NO-FROST o funcionamento do ventilador fará um ligeiro zumbido.

7. SOLUÇÃO DE PROBLEMAS

	CAUSAPROBLEMA	SOLUÇÃO
O frigorífico não funciona.	A tomada não está ligada.Não chega a corrente eléctrica à tomada por se ter queimado o fusível ou saltado o limitador de automático de potência.Comandos de ligação não activados.	Ligue a tomada.T roque o fusível ou volte a ligar o limitador automático de potência.Activar comandos.
O frigorífico vibra.	O frigorífico está mal nivelado.	Nivele-o com os pés reguláveis.
O frigorífico ou o congelador arrefece pouco.	A selecção de temperatura encontra-se numa posição baixa.Se a porta ficou mal fechada ou ter sido aberta com muita frequência.Se o espaço entre o rodapé e o chão estiver tapado ou a parte superior do aparelho estiver obstruída.O frigorífico está exposto directamente aos raios solares ou a uma fonte de calor.Alimentos introduzidos em grande quantidade.	Regule a selecção de temperatura para mais frio.Cuide que a porta não permaneça aberta muito tempo.Conserve livre estas zonas segundo se indica no capítulo "instalação" deste manual.T roque a localização do frigorífico ou proteja-o dessas fontes de calor.Consulte o capitulo de "funcionamento e uso do frigorífico".
O motor está em contínuo funcionamento.	As portas não estão correctamente fechadas.As portas são abertas com frequência.Os alimentos foram introduzidos recentementeSeleção de temperatura em posição alta.	Fecha a porta correctamente.Evite abrir frequentemente a porta.Espere a que o aparelho volte à normalidade.Gire o selector de temperatura a uma posição de menos frio.
PROBLEMA CAUSA SOLUÇÃO
A porta não fecha.	O aparelho não está correctamente nivelado.As portas foram fechadas violentamente.Algum produto esta a impedir o fecho.	Nivele o aparelho correctamente.Feche as portas com maciez.Sitúe este produto no lugar adequado.
Muito gelo na parte da frente das gavetas do congelador.	A porta está aberta.As portas são abertas com frequência.	V eja se os alimentos atrapalham o fecho da porta.Cuide que a porta não permaneça aberta muito tempo.
Cheiros no interior do aparelho.	Alguns alimentos transmitem cheiros ao aparelho	Embrulhe os alimentos ou tape-os correctamente ou substitua o hygienizer nos frigoríficos que disponham desta função
Os alimentos ressecam-se	Os alimentos não estão embrulhados adequadamente	Embrulhe os alimentos ou tape-os correctamente.
A lâmpada do refrigerador não acende.	A lâmpada está frouxa.A lâmpada está queimada.A tomada não está ligada à toma de corrente.Não chega corrente eléctrica à tomada por ter-se queimado o fusível ou por ter saltado o limitador automático de potência.O interruptor da luz está desligado.	Enrosque correctamente.T roque a lâmpada segundo se indica no manual.Ligue a tomada.T roque o fusível ou volte a ligar o limitador automático de potência.Accione o interruptor deixando o ponto vermelho à vista.

8. TELEFONAR AO SERVIÇO DE ASSISTÊNCIA TÉCNICA

→ Leia com muita atenção o manual e se não pode solucionar o problema chame ao serviço de assistência técnica.
A direcção e o número de telefone mais perto do seu domicílio consta na lista de Centros de Assistência técnica fornecida com o aparelho, caso não seja o caso consulte as informações ou lista telefónica.

Para facilitar as tarefas do serviço de assistência técnica, deverá facilitar-lhes os seguintes dados.

• Modelo do frigorífico.
• Referência do frigorífico.
• Data da compra.
• Descrição do problema.
• Enderêço e telefone do seu domicílio.

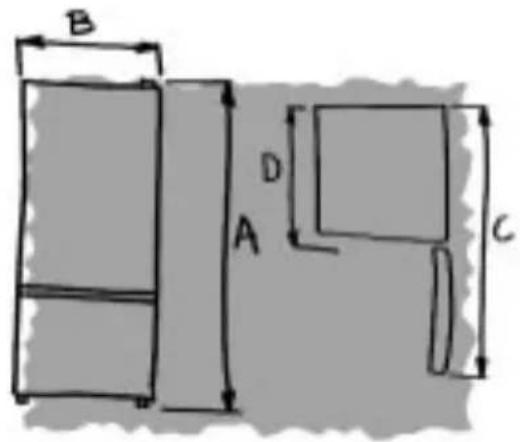

9. ESPECIFICAÇÕES

DIMENSÕES
Altura (mm) A 1860 2010
Largura (mm) B 600 600
Com porta aberta (mm) C	1150 1150
Fundo (mm) D 610 610

B A D C

ESTES APARELHOS CUMPREM COM AS DIRECTIVAS CEE 73/23, 93/68, 89/336, 92/75, 96/57
