GT515 - Haut-parleurs de voiture JBL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer de voiture
Marque	JBL
Modèle	GT515
Diamètre du haut-parleur	15 pouces (380 mm)
Diamètre total	391 mm
Diamètre d'encastrement	355 mm
Profondeur de pose	185 mm
Impédance nominale	4 ohms (bobine unique)
Puissance admissible RMS	300 W
Puissance maximale	1200 W
Sensibilité	92 dB (2.83V/1m)
Réponse en fréquence	25 Hz - 400 Hz
Type de caisson recommandé	Clos, bass-reflex ou passe-bande
Utilisation en charge infinie	Possible avec limitation de puissance
Alimentation	Amplificateur externe (non fourni)
Entretien et nettoyage	Chiffon sec, éviter les produits abrasifs
Sécurité	Niveau d'écoute modéré pour préserver l'audition
Pièces détachées et réparabilité	Contacter le SAV agréé JBL

FOIRE AUX QUESTIONS - GT515 JBL

Le JBL GT515 peut-il être utilisé en charge infinie ?

Oui, mais avec une puissance limitée car l'absence de volume d'air précis réduit le contrôle de la membrane. Il est recommandé d'utiliser un caisson adapté pour des performances optimales.

Quel type de caisson est recommandé pour le GT515 ?

Les caissons clos, bass-reflex ou passe-bande conviennent. Le caisson clos offre un meilleur contrôle et une tenue en puissance supérieure. Le bass-reflex améliore l'efficacité entre 40-50 Hz. Le passe-bande maximise le niveau sonore (SPL) au détriment de la qualité musicale.

Quelle est l'impédance du JBL GT515 ?

L'impédance est de 4 ohms avec une bobine acoustique unique. Cela permet une connexion facile en mode ponté sur la plupart des amplificateurs 2 canaux.

Quelle puissance d'amplificateur est nécessaire pour le GT515 ?

Un amplificateur délivrant entre 300 W et 1200 W RMS sous 4 ohms en mono est idéal. Veillez à ne pas dépasser la puissance maximale de 1200 W pour éviter d'endommager le subwoofer.

Comment brancher plusieurs subwoofers GT5 en série ou en parallèle ?

Pour des performances optimales, ne mélangez jamais des modèles différents. En série, l'impédance totale est la somme des impédances. En parallèle, l'impédance totale est l'impédance d'un subwoofer divisée par le nombre de subwoofers. Par exemple, deux subwoofers de 4 ohms en série donnent 8 ohms, en parallèle 2 ohms.

Quelles sont les dimensions d'encastrement du GT515 ?

Le diamètre d'encastrement est de 355 mm, la profondeur de pose de 185 mm. Assurez-vous que votre caisson dispose d'un espace suffisant pour accueillir le subwoofer.

Le GT515 est-il adapté à l'écoute de tous les styles de musique ?

Oui, surtout monté dans un caisson clos qui offre une reproduction musicale fidèle. En bass-reflex, il convient également à de nombreux styles, mais avec une réponse moins précise dans les extrêmes graves.

Comment entretenir le JBL GT515 ?

Nettoyez la surface extérieure avec un chiffon sec et doux. Évitez les produits chimiques ou abrasifs. Vérifiez régulièrement les connexions et l'état du cône.

Quelles précautions de sécurité prendre lors de l'écoute ?

Une écoute prolongée à fort volume peut entraîner des troubles auditifs irréversibles. Réglez le volume à un niveau modéré pendant la conduite pour rester attentif aux bruits de la circulation.

Où trouver des pièces détachées ou faire réparer le GT515 ?

Contactez un revendeur agréé JBL ou le service après-vente Harman International. La réparation doit être effectuée par un professionnel pour garantir la conformité.

MODE D'EMPLOI GT515 JBL

subwoofer car audio Notice d'emploi

JBL

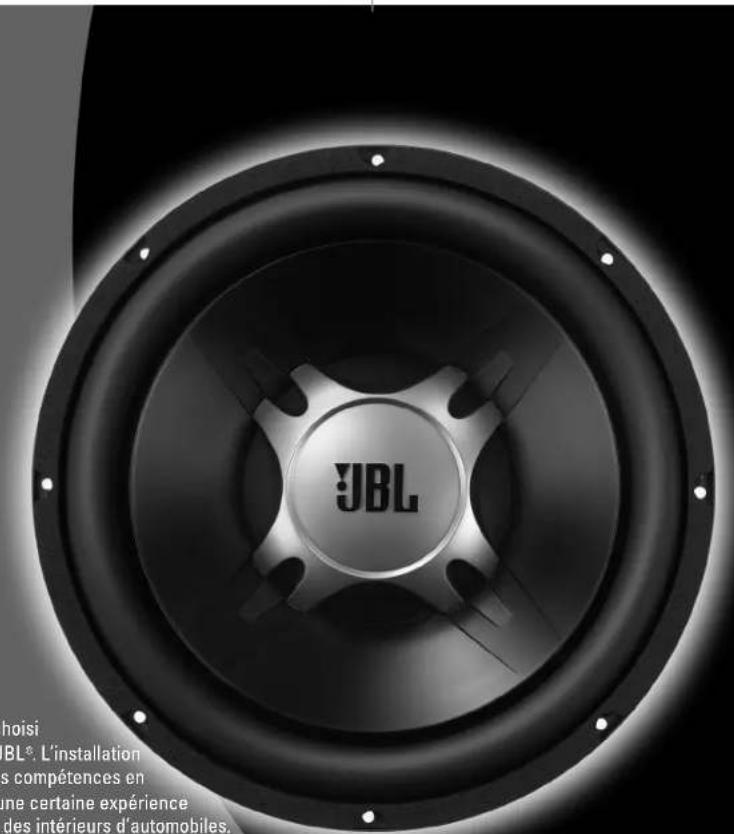

NOUS you remercions d'avoir choisi un subwoofer de la GT Series"de JBL. L'installation d'un subwoofer nécessite certaines competences en matière de travail du bois ainsi qu'une certaine experience du demontage et du reassemblage des interieurs d'automobiles. Si vous pensez manquer d'experience ou d'outils, demandez a votre revendeur agre JBL de le faire pour vous.

AVERTISSEMENT:

I'ecoute de la musique a haut volume dans un vehicule peut cause des troubles irreversibles de I'audition et couvre les bruits de la circulation. Nous recommendons donc de regler le volume sur un niveau modéré pendant la conduite. JBL decline toute responsabilité en cas de troubles de I'audition, de blessures corporelles ou de dégats matériels imputables à l'utilisation, à bon ou mauvais escient, de ce produit.

JBL

CHOIX D'UN CAISSON

Les subwoofer des la Série JBL GT sont optimisés pour offrir les mêilles performances en caissons clos, bass-reflex ou passée-bande de dimensions réduites. Les subwoofer de la Série JBL GT peuvent être utilisé en « charge infinie » avec toute fois une tenue en puissance limite compte tenu de l'absence d'un volume d'air précis destiné à contröler le mouvement de la membrane du haut-parleur. L'utilisation d'un subwoofer de la Série JBL GT en « charge infinie » doit donc être effectue en reconnaissance de cause.

Vous devriez besoinir le caisson que you utiliserez en fonction du type de musique que you ecoutez, de la puissance d' amplificateur que you utiliserez pour le subwoofer et de I'espace que you pouvez consacrer à l'intérieur de votre vehicule.

Un caisson clos assures un meilleur contrôle de l'exercice de la membrané du haut-parleur et offre en conséquence une tenue en puissance supérieure à celle d'un autre caisson. Procurant une reproduction musicale particulièrement fidèle, le caisson clos est parfaitement adapté à tous les types de musique. De nombreux caissons préfabriqués peuvent être

utilisés. Le montage dans un caisson clos est une opération simple. Les dimensions d'un caisson clos sont toujours plus réduitées que celles d'un autre type de caisson: cette solution est donc à retenir chaque fois que l'espace est réduit à l'intérieur de la vente vehicule.

Les caissons bass-reflex ont un meilleur rendement dans la gamme de féquences 40Hz - 50Hz, mais ce surplus d'efficacité est réalisée aux dépends de la reproduction dans l'extrème grave (au-dessous de 40Hz) et du contrôle et de la tenue en puissance aux féquences les plus basses. L'efficacité du caisson bass-reflex permet également d'améliorer le niveau de l'extrème-grave à partir d'un amplificateur de puissance moindre. Ce type de caisson convient également à l'écoute de nombreux styles de musique. La réalisation d'un caisson bass-reflex doit toute fois être extrémement rigoureuse et suivant exactement les specifications fournies. L'adaptation d'un subwoofer à un caisson préfabriqué est une opération assez difficile et què que peu hasardeuse en l'absence d'elements précis. Nous vous consellons de vous adresser à votre revendeur agrée pour la réalisation d'un caisson bass

reflex ou pour l'adaptation de votre subwoofer dans un caisson préfabriqué. Les dimensions d'un caisson bass-reflex sont toujours supérieures à celles d'un caisson clos: ce type de conception occupera donc plus d'espace dans le coffre de votre vehicule.

Le caisson passe-bande dispose généralement d'une efficacite supereure a celle procuree par un caisson clos ou bass-reflex et ce, au detriment de la qualite musique. Cette conception est toutefois a retenir si voitre preoccupation principale est d'obtenir un niveau de pression acoustique elevated (SPL). La conception d'un caisson passe-bande est une tache tres delicate qui necessite un ordinateur equiped d'un logiciel specifique. Si vous etes un instalatteur chevronne ou avez une certaine experience du travail du bois, vous pouvez envisager de confectionner voire caisson de graves en suivant la procedure decrite sur la feuille d'accompagnement de ce haut-parleur. Les dimensions d'un caisson passebande sont en general assez importantes : ce type de caisson occupera donc une place non négligible a l'intérieur de voire vehicule.

CONNEXION DE VOTRE SUBWOOFER A VOTRE AMPLIFICATEUR

Le subwoofer GT5 possede une bobine acoustique unique de 4 ohms. Assurez-vous de bien prendre en compte la charge optimale de votre subwoofer lors de la conception d'un système de subwoofer.
De nombreux amplificateurs à
2 canaux sont optimisés pour alimenter un seul woofer à 4 ohms en mode ponté. Si vous utilise plusieurs woofer, assurez-vous de les configurer pour qu'ils puisent extraire toute la puissance possible de votre amplificateur. Lors du montage d'un système de subwoofer, prétez une attention toute particulière aux règles suivantes :
1. Ne mélangez jamais des subwoo- fers ou enceintes de types diffé- rents dans le même système. Les subwooferus utilisés dans la même enceinte ou pilotés par le même amplificateur doivent être de modèle identique. Des woofers et des boitiers mal assorted peuvent conduire à de faibles performances du système.

1. La plupart des amplificateurs fournissant exactement la même puissance sous une impédance de charge de 4 ohms en mono et sous une impédance de charge de 2 ohms en stéreo.
2. Si vous conveze un système à plusieurs woofers, assurez-vous de configurer les woofers de maniere à ce que chacun recoive la même quantite de puissance de l'amplificateur. Ne branchez jamais deux woofers identiques en série et branchez plutôt cette paire à un autre woofer en parallele. Si votre systeme comprend un nombre pair de woofer, assurez-vous de brancher tous les woofers en série ou en parallele, en fonction des règles suivantes, pour optimiser la puissance disponible de toute amplificateur.

a. L'impédance totale des bobines
mobiles (ou des subwoofer)
montées en série :

Impedance = W_1 + W_2 + W_3

b. L'impédance totale du système de subwoofoers montés en parallelle :

wrepresente ici l'impedance nominale du subwoofer.

Les schémas (droite) montrent un raccordement en parallele et un raccordement en série des haut -parleurs.

Figure 1. Branchement en série de deux woofers à l' amplificateur (8 ohms)

Figure 2. Branchement en parallele de deux woofers à l'amplificateur (2 ohms)

JBL

CHARACTERISTIQUES TECHNIQUES

GT5-10 GT5-12 GT5-15

10^ (250 mm) single 4-Ohm Subwoofer 12^ (300 mm) single 4-Ohm Subwoofer 15^ (380 mm) single 4-Ohm Subwoofer

Puissance admissible (RMS) 275 W 275 W 300 W

Puisance admissible max.) 1100 W 1100 W 1200 W

Sensibilite (2.83V/1m) 88 dB 90 dB 92 dB

Réponse en fréquence 30 Hz - 500 Hz 27 Hz - 450 Hz 25 Hz - 400 Hz

Impédance 4 ohms		4 ohms		4 ohms
Profondeur de pose	151 mm		164 mm	185 mm
Diamètre d'encastrement	233 mm		286 mm	355 mm
Diamètre total	264 mm		313 mm	391 mm

Un numero de série valide est requis pour toute question relative à la garantie

Modification des caractéristiques, specifications et finitions sans prévis

Ce produit est concu pour des applications mobiles et n'est pas destiné à être fixé de manière définitive au vehicule.

2008 Harman International Industries, Incorporated. Tous droits réservés.

JBL est une marque de fabrique de Harman International Industries,

Incorporated, enregistrree aux Etats-Unis et/ou dans d'autres pays.

GT Series est une marque déposée de Harman International Industries, Incorporated.

Part No. GT5SUBOM1/08

H A Harman International*Company

DECLARATION DE CONFORMITE

Toussie Tour 725/00 Château du Lour France

Déclaré, sous sa propre responsabilité, que les produits décrits dans

celle notice sont conformes aux normes techniques en vigueur

EN 61C00-6-3-2001 EN 61C00-6-3-2002
