AGB 610/WP - Grill électrique WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil AGB 610/WP WHIRLPOOL au format PDF.
| Type de produit | Grill électrique |
| Marque | WHIRLPOOL |
| Modèle | AGB 610/WP |
| Dimensions (L x P x H) | 600 x 650 x 300 mm (hauteur totale 440 mm) |
| Poids | 48 kg |
| Alimentation | 230 V 3 ~ ou 400 V 3N ~, 50 Hz |
| Puissance nominale | 6,75 kW |
| Section du câble d’alimentation | 4 x 2,5 mm² ou 5 x 2,5 mm² (type H07 RN-F) |
| Plage de température | 50 °C à 300 °C |
| Matériau de la plaque | Acier |
| Indicateurs lumineux | Voyant vert (tension) et voyant orange (résistances) |
| Accessoires fournis | Plateau attrape-jus |
| Type d’installation | Sur plan de travail, avec pieds réglables |
| Normes | CEI, RAEE (2002/96/CE) |
| Nettoyage | Avec raclette ou linge humide, détergent neutre, pas abrasif |
| Sécurité | Thermostat de sûreté, arrêt omnipolaire obligatoire en amont |
| Entretien | Graisser la plaque après nettoyage |
| Notice d’utilisation | Disponible gratuitement au format PDF |
FOIRE AUX QUESTIONS - AGB 610/WP WHIRLPOOL
Questions des utilisateurs sur AGB 610/WP WHIRLPOOL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Grill électrique au format PDF gratuitement ! Retrouvez votre notice AGB 610/WP - WHIRLPOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AGB 610/WP de la marque WHIRLPOOL.
MODE D'EMPLOI AGB 610/WP WHIRLPOOL
Instructions pour l'installation, l'utilisation et l'entretien
Grillade electrique
AGB 604/WP · AGB 606/WP · AGB 605/WP
AGB 609/WP
AGB 610/WP
AGB 551/WP • AGB 553/WP • AGB 552/WP
AGB 558/WP · AGB 560/WP · AGB 559/WP
AGB 536/WP · AGB 538/WP · AGB 537/WP
AGB 543/WP · AGB 544/WP · AGB 545/WP
Whirlpool
Représentation schématique et mesures page 3
Instructions pour l'installation 10
Mise en route 10
Dispositions légales ; règles techniques
étapes et directives 10
Installation 10
Connexion électrique 10
Système equipotentiel 10
Mise en route 10
Notice d'emploi 11
Mise en marche 11
Précautions particulières 11
Nettoyage 11
Non-emploi prolongé de l'appareil 11
En cas de panne 11
Entretien 11
Directive RAEE 11
Schémas électriques 12-15
Avtissement 16
400 × 650 × 300( 440)
Poids env. 35kg
600× 650× 300 (440)
Poids env. 48 kg
AGB 604-605-606/wp
400× 650× 300 (440)
Poids env. 35kg
AGB 609/WP
600× 650× 300 (440)
Poids env. 48 kg

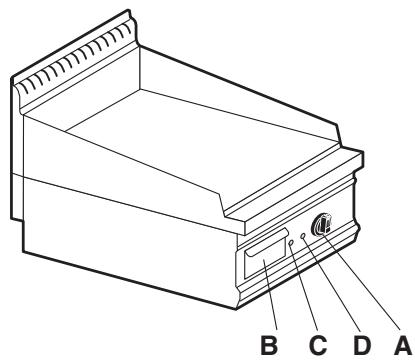

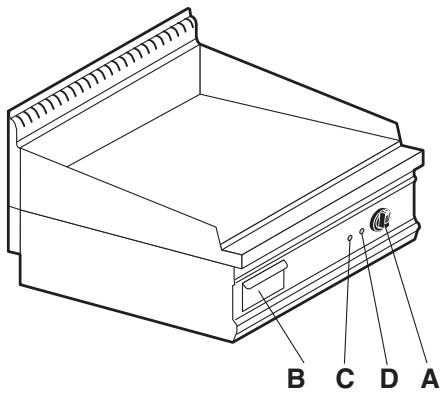

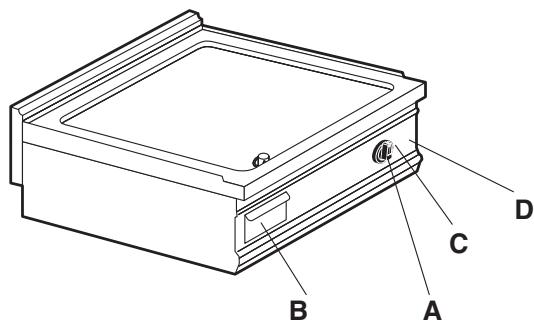

A Interrupteur principal B Plateau attrape jus Lampadaire (tension) D Lampe témoin (résistances)
400 × 700 × 870 (1080)
Poids env. 69 kg
AGB 551-552-553/wp
400× 700× 870 (1080)
Poids env. 69 kg
600× 700× 870 (1080)
Poids env. 82kg
600× 700× 870 (1080)
Poids env. 82kg

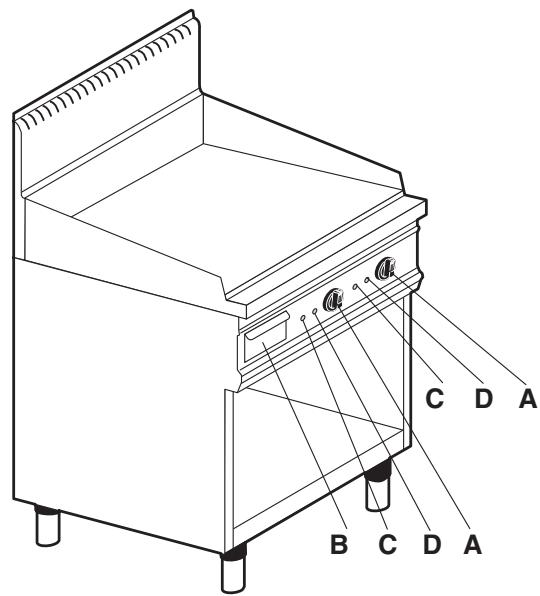

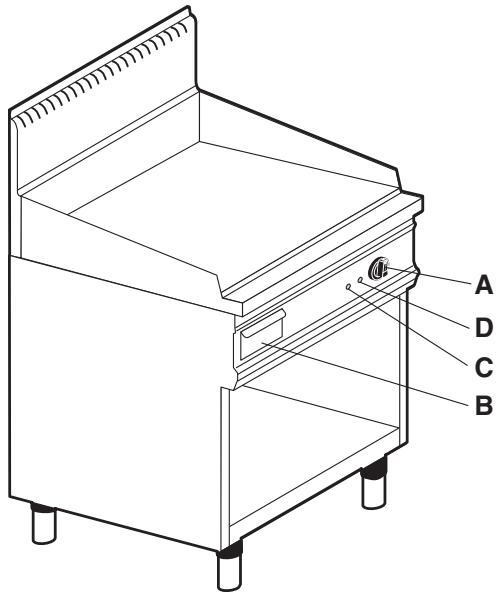

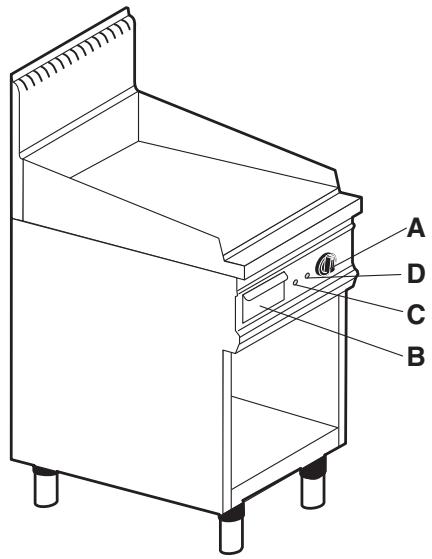

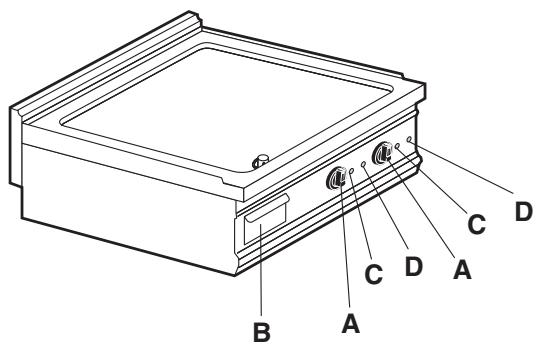

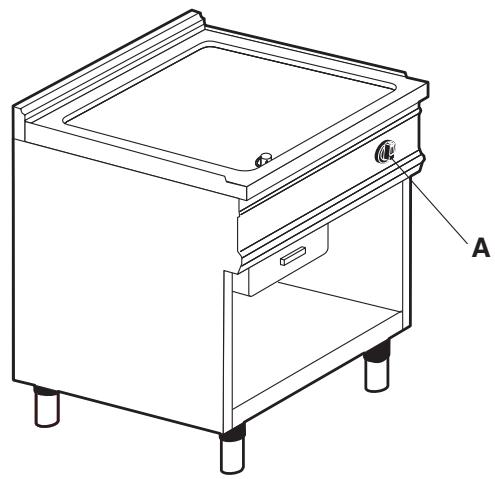

A Interrupteur principal B Plateau attrape jus C Lampe témoins (tension) D Lampe témoins (résistances)
600× 650× 300 (440)
Poids env. 48 kg
800× 650× 300 (510)
Poids env. 70kg
AGB 610/WP
600× 650× 300 (440)
Poids env. 48 kg
800× 650× 300 (440)
Poids env. 70kg

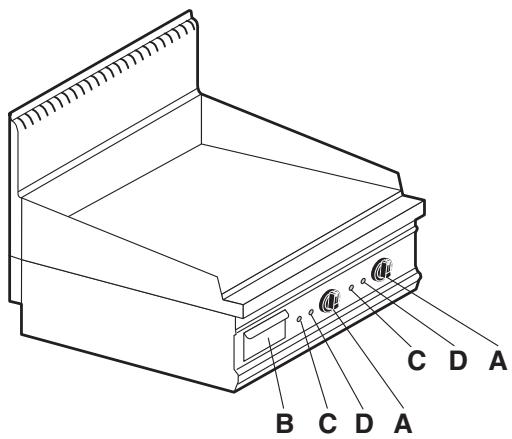

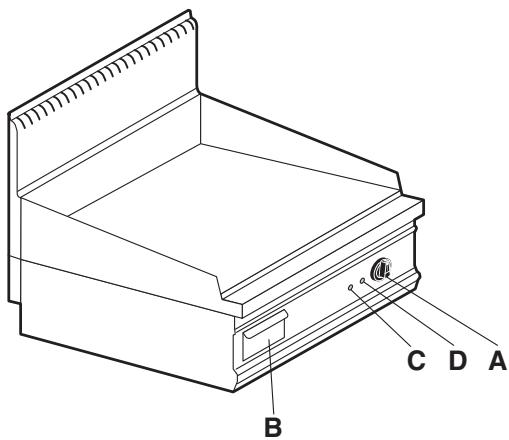

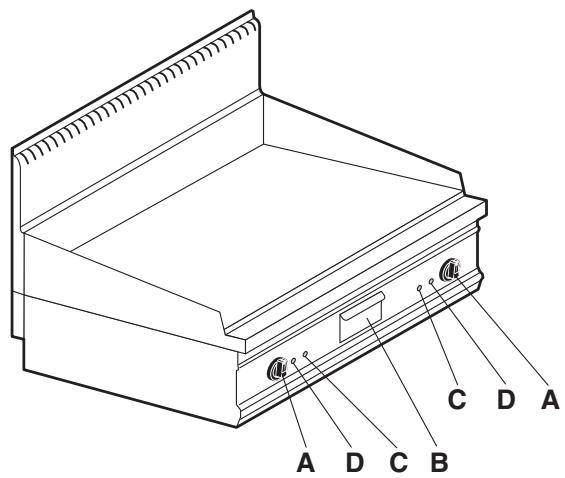

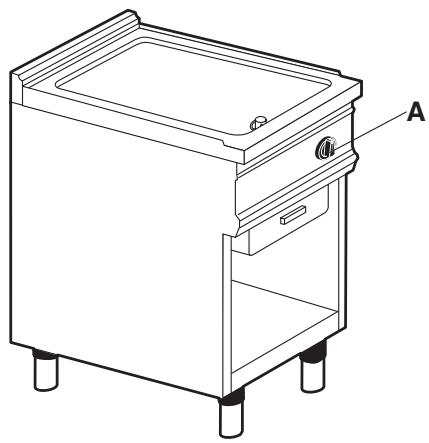

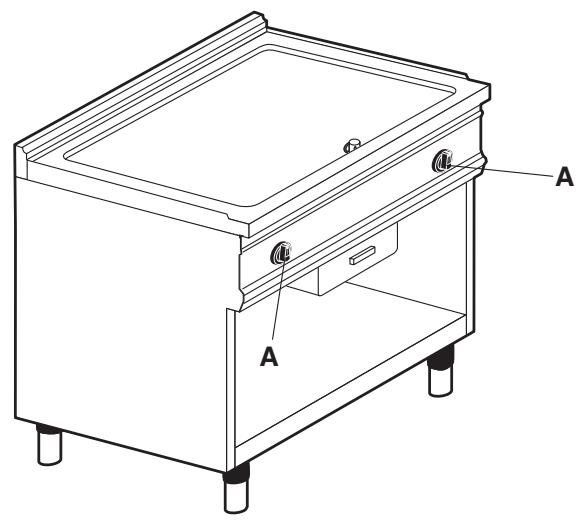

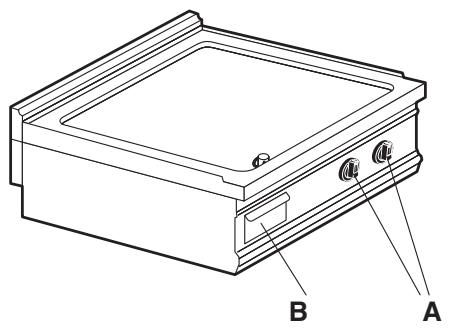

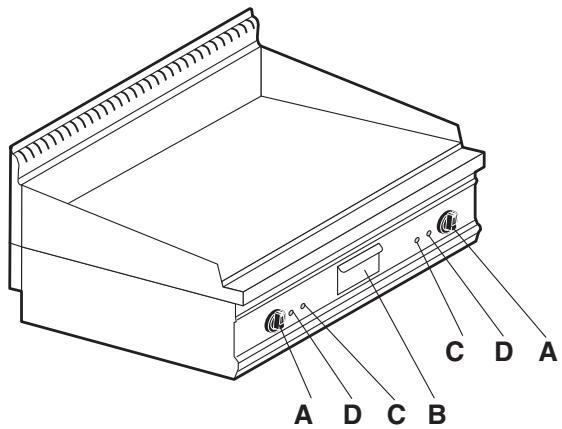

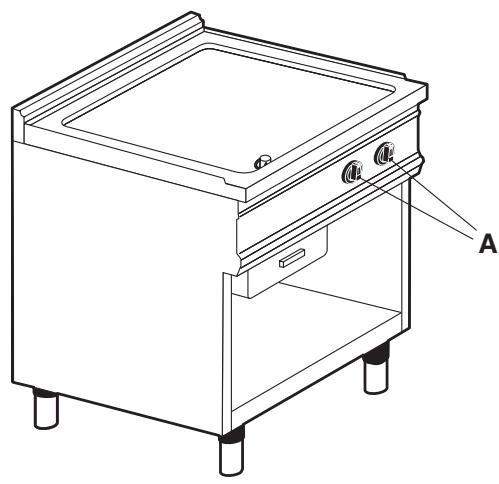

A Interrupteur principal B Plateau attrape jus Lampadaire (tension) D Lampe témoin (résistances)
600× 700× 870 (1080)
Poids env. 82 kg
800 × 700 × 870 (1080)
Poids env. 102kg
600× 700× 870 (1080)
Poids env. 82 kg
AGB 558-559-560/wp
800 × 700 × 870 (1080)
Poids env. 102kg

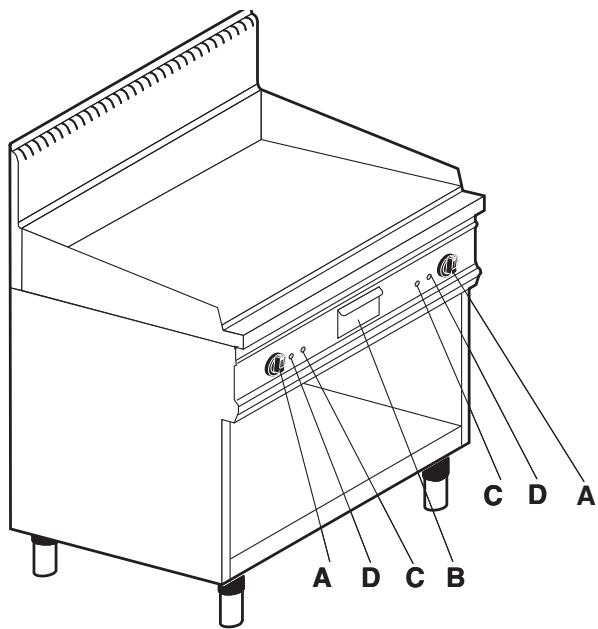

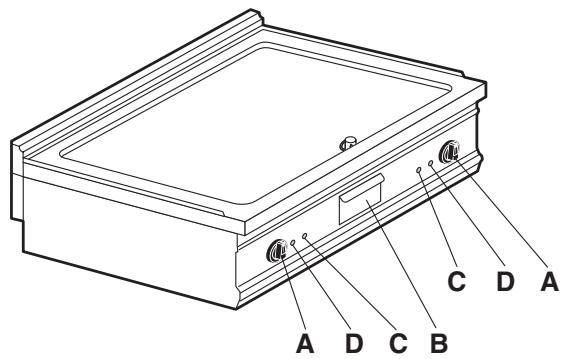

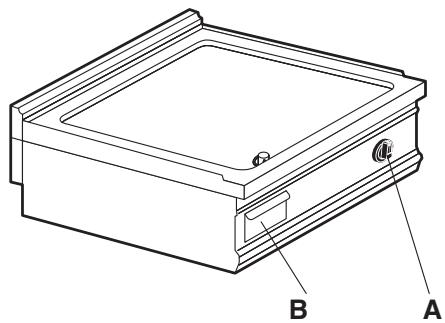

A Interrupteur principal B Plateau attrape jus Lampadaire (tension) D Lampe témoins (résistances)
400× 700× 300 (440)
Poids env. 35 kg
600× 700× 300 (440)
Poids env. 48 kg
AGB 536-537-538/WP
400 × 700 × 300 (510)
Poids env. 35 kg
600× 700× 300 (510)
Poids env. 48 kg

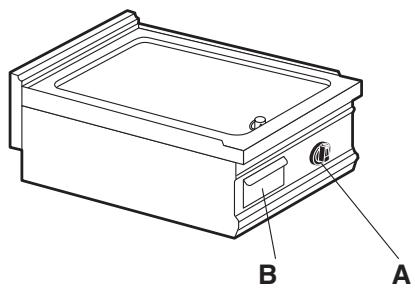

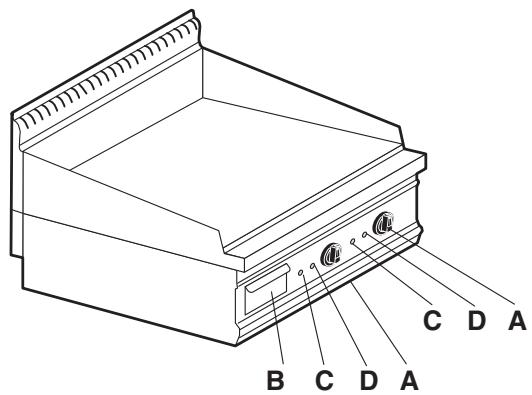

A Interrupteur principal B Plateau attrape jus C Lampe témoins (tension) D Lampe témoins (résistances)
600× 700× 300 (440)
Poids env. 48 kg
800 × 700 × 300 (510)
Poids env. 70kg
600× 700× 300 (510)
Poids env. 48 kg
AGB 543-544-545/WP
800 × 700 × 300 (510)
Poids env. 70kg

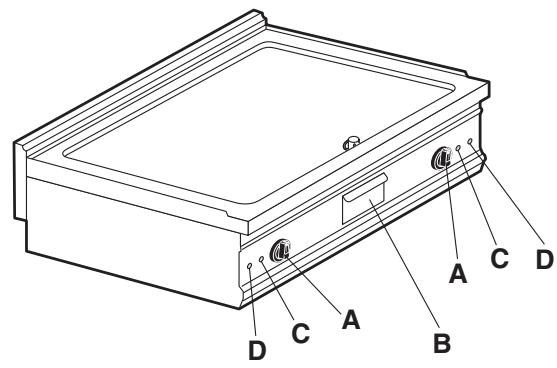

A Interrupteur principal B Plateau attrape jus Lampe témoins (tension) D Lampe témoins (résistances)
Caractéristiques des appareils
La plaquette des caractéristiques est placée devant à droite, sur le tableau des commandes où sont indiquées toutes les données de connexion.
| CAT/KAT | GAS/GAZ | G30 | G31 | G20 | G25 | |
| I2H23B/P | P mbar | 30 | 30 | 20 | - | |
| I2H3+ | P mbar | 30 | 37 | 20 | - | |
| I2H3+ | P mbar | 28 | 37 | 20 | - | |
| CE | I2L3B/P | P mbar | 30 | 30 | - | 25 NL |
| I2ELL3B/P | P mbar | 50 | 50 | 20 | DE | |
| TIPO/TYPE | I2E+3+ | P mbar | 28 | 37 | 20 | 25 FR BE |
| MOD.ART. | I2H23B/P | P mbar | 50 | 50 | 20 | - AT ☐ CH ☐ |
| I2E | P mbar | - | - | 20 | LU | |
| CE N. | I2H23B/P | P mbar | 30 | 30 | - | - EE ☐ LV ☐ LT ☐ |
| N. | I2H3+ | P mbar | 28 | 37 | 20 | - EE ☐ LV ☐ LT ☐ |
| Σ Qn kW | I3B/P | P mbar | 30 | 30 | - | NO MT ☐ CY ☐ IS ☐ HU ☐ |
| MOD. m³/h | I3+ | P mbar | 28 | 37 | - | CY ☐ |
| Predisposato gas: - Gas preset: - Prevou pour gaz: | ||||||
| Eingestellt für Gas: - Peradapo para gas: - Geschukt voor: | ||||||
| V AC | kW | Hz | MADE IN ITALY | |||
| L'APPEARIL DOES ITRE BRANCHE CONFORMMEMENT AUX LOIS EN VIGUEUR ET INSTALLÉS DANS UN LOCAL BIEN AÈRE. LIRE LES MANUELS D'INSTRUCTION AVANT L'INSTALLATION ET L'UTILISATION DE L'APPEARIL. L'APPEARIL DOES ITRE INSTALLÉ PAR UN PERSONNEL QUALIFIÉE. | ||||||
GRILLADE VARIPAN
| Modèle | Dim.: LxPxA (h totale) plan de travail | Tension nominale | Puissance | Cable de connexion Section | |
| 400 x 650 x 300 (440) | 230 V 3 ou 400 V 3N | 5.0 kW | 4 x 1.5 mm² ou 5 x 1.5 mm² | ||
| 400 x 700 x 300 (510) | 230 V 3 ou 400 V 3N | 5.0 kW | 4 x 1.5 mm² ou 5 x 1.5 mm² | ||
| 400 x 700 x 870 (1080) | 230 V 3 ou 400 V 3N | 5.0 kW | 4 x 1.5 mm² ou 5 x 1.5 mm² | ||
| AGB 604-605-606/WP | 400 x 650 x 300 (440) | 230 V 3 ou 400 V 3N | 5.0 kW | 4 x 1.5 mm² ou 5 x 1.5 mm² | |
| AGB 536-537-538/WP | 400 x 700 x 300 (510) | 230 V 3 ou 400 V 3N | 5.0 kW | 4 x 1.5 mm² ou 5 x 1.5 mm² | |
| AGB 551-552-553/WP | 400 x 700 x 870 (1080) | 230 V 3 ou 400 V 3N | 5.0 kW | 4 x 1.5 mm² ou 5 x 1.5 mm² | |
| 600 x 650 x 300 (440) | 230 V 3 ou 400 V 3N | 6.75 kW | 4 x 2.5 mm² ou 5 x 2.5 mm² | ||
| 600 x 700 x 300 (510) | 230 V 3 ou 400 V 3N | 6.75 kW | 4 x 2.5 mm² ou 5 x 2.5 mm² | ||
| 600 x 700 x 870 (1080) | 230 V 3 ou 400 V 3N | 6.75 kW | 4 x 2.5 mm² ou 5 x 2.5 mm² | ||
| AGB 609/WP | 600 x 650 x 300 (440) | 230 V 3 ou 400 V 3N | 6.75 kW | 4 x 2.5 mm² ou 5 x 2.5 mm² | |
| 600 x 700 x 300 (510) | 230 V 3 ou 400 V 3N | 4 x 2.5 mm² ou 5 x 2.5 mm² | |||
| 600 x 700 x 870 (1080) | 230 V 3 ou 400 V 3N | 6.75 kW | 4 x 2.5 mm² ou 5 x 2.5 mm² | ||
| 600 x 650 x 300 (440) | 230 V 3 ou 400 V 3N | 6.75 kW | 4 x 2.5 mm² ou 5 x 2.5 mm² | ||
| 600 x 700 x 300 (510) | 230 V 3 ou400 V 3N | 6.75 kW | 4 x 2.5 mm² ou 5 x 2.5 mm² | ||
| 600 x 700 x 870 (1080) | 230 V 3 ou 400 V 3N | 6.75 kW | 4 x 2.5 mm² ou 5 x 2.5 mm² |
Mise en ROUTE
Avant de commencer les travaux de mise en route, enlever l'appareil de l'emballage.
Certaines pièces sont protégées par une pellicule adhésive ; il faudra l'enlever soigneusement.
Si des refus de colle restent attachés aux pièces, il faut les enlever avec des matériaux aptes au nettoyage, p. e. l'essence; en aucun cas ne doit être employés des matériaux abrasifs.
Monter les pieds de l'appareil qui doit être nivellé à la bulle; d'éventuelles faibles dénivellations peuvent être régler en ajustant les pieds themselves.
Avec les versions top, il faut s'assurer que le support choisi puisse soutenir le poids de l'appareil.
L'interrupteur général ou la prise de courant doivent être dans les environs de l'appareil et facilement accessibles.
Il est conseillé de placer l'appareil sous une hotte d'aspiration afin de rendre rapide l'évacuation des fumées.
Si l'appareil est placé près d'un mur, mur de cloison, meuble de cuisine ou revêtement décoratif, ceux-ci doivent être en matériel ignifuge ou revêtis avec un tel matériel. En tout cas, il faut s'assurer que les règlements contre les incendies soient scrupuleusement respectés.

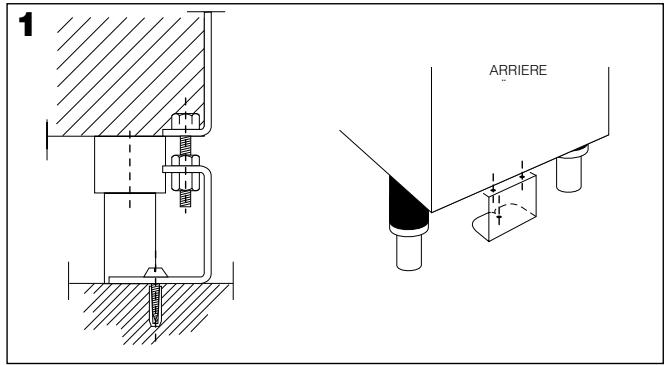

Pour le modèle AGB 551-552-553/WP
Si l'appareil est mis en œuvre séparément, il faut le fixer au sol.
Les pièces de fixation sont comprises. Pour réaliser le montage, suivre attentivement le dessin.
Dispositions de loi, règles techniques et directive
L'installation doit être réalisée en conformité avec les règlements suivants :
- Règlements en vigueur sur les accidents du travail
- Règlements CEI en vigueur.
Installation
L'installation, mise en marche et entretien de l'appareil doivent être exécutés par du personnel qualifié.
Tous les travaux nécessaires à l'installation doivent être exécutés dans le respect des lois en vigueur.
Le constructeur décline toute responsabilité en cas de mauvais fonctionnement à cause d'une installation non conforme aux indications.
Attention!
Comme prévu par les règlements internationaux, en exécutant la connexion de l'appareil, il faut installer en amont de celui-ci un dispositif, dont l'ouverture des contacts soit au moins de 3 mm, qui permette de débrancher l'appareil du réseau de façon omnipolaire.
Connexion électrique
Le câble de connexion doit avoir les caractéristiques suivantes : il doit être au moins du type H07 RN-F avec une section proportionnée à l'appareil (voir "Caractéristiques des appareils", page 9).
Dans les appareils top, l'entrée du câble se trouve dans la partie arrière, alors qu'elle est au-dessous des autres modèles.
Dans les deux cas la boîte à bornes se trouve sur la partie antérieure, derrière le tableau des commandes.
Passer le câble à travers le passe-câble et le presse-câble, brancher chaque conducteur dans son serre-câble sur la boîte à bornes et les fixer.
Le conducteur de terre doit être plus long que les autres, de sorte que, en cas de rupture du bloque-cable, il soit le dernier à se débrancher, après les câbles de tension.
Système equipotentiel
L'appareil doit être assemblé avec un système Equipotentiel. La vis de connexion se trouve, dans les appareils top, sur la partie postérieure à droite, et au-dessous des autres modèles toujours à droite.
Il est marqué par une plaquette.
Attention!
Le constructeur ne peut être retenu responsable des dommages qui dériveraient d'erreurs d'installation non conformes aux instructions, et ne les indemnise en aucun cas.
Mise en route
Avant d'utiliser l'appareil pour la première fois, il est conseillé de bien nettoyer la plaque (voir le paragraphe "Nettoyage").
Contrôler les travaux d'installation et mettre en marche en suivant les instructions ; laisser marcher l'appareil à vide pendant 15 minutes environ.
Attention!
- N'utiliser l'appareil que sous surveillance!
Mise en marche
S'assurer que le plateau attache-jus soit en position.
Allumer l'interrupteur principal en amont de l'appareil. Tourner le thermostat jusqu'à la température désirée, entre 50°C et 300°C ; les lampes témoins s'allumeront : la verte indique que l'appareil est sous tension, alors que la jaune indique que les résistances sont allumées. Dès que la température désirée est atteinte, celle-ci s'éteindra.
Pour éteindre l'appareil, il suffit de ramener la poignée sur la position "0".
Note: les appareils AGB 543/WP, AGB 558/W possèdent 2 zones de cuisson séparées et indépendantes.
Précautions particulières
Pendant l'emploi, il est conseillé de nettoyer la plaque avec une raclette ou un linge humide pour enlever d'éventuels résidus alimentaires qui pourraient donner lieu à la formation de fumée et par conséquent de mauvaises odeurs.
Attention!
Eviter de laver l'appareil en utilisant des jets d'eau directs ou à pression.
Ne jamais nettoyer l'appareil avant qu'il ne se soit refroidi.
Avant de commencer le nettoyage, débrancher l'appareil du réseau électrique.
Enlever, vider et laver le plateau attrape-jus.
En se servant de la raclette ou d'un linge humide, enlever le détritus alimentaire de la plaque.
La plaque et les parties en acier doivent être lavées à l'eau chaude avec un détergent neutre.
Bien rincer la plaque en se servant d'un linge doux afin d'éliminer toute trace de détergent.
Essuyer soigneusement l'appareil.
Ne jamais employer de détergents abrasifs ou corrosifs qui pourrait endommager l'acier.
Après le nettoyage, il est conseillé de bien graisser la plaque avec de l'huile.
Non-emploi prolongé de l'appareil
Nettoyer et essuyer l'appareil soigneusement, en suivant les indications données ; ensuite débrancher.
Graisser la plaque avec de l'huile.
En cas de panne
En cas de panne éteindre l'appareil, débrancher en utilisant le dispositif en avant de l'appareil et appeler le service d'assistance.
Entretien
Toute intervention d'entretien devra être confiée exclusivement à du personnel qualifié. Avant d'entreprendre quelque travail que ce soit, débrancher en enlevant la fiche ou en éteignant l'interrupteur en amont de l'appareil.
La directive 2002/96/EC (RAEE): informations aux utilisateurs
Cette note informative est uniquement destinée aux possesseurs d'appareils qui portent le symbole représenté par la Fig. A sur l'étiquette adhésive appliquée sur le produit (étiquette matriculaire) et reportant les données techniques.
Ce symbole indique que le produit est classé, selon les normes en vigueur, dans la catégorie des appareils électriques ou électroniques et qu'il est conforme à la Directive EU 2002/96/EC (RAEE). Ainsi, à la fin de sa vie utile, il devra obligatoirement être traité séparément des déchets domestiques, en le remettant notamment à un centre de collecte différenciée pour les appareils électriques et électroniques ou bien en le restituant au revendeur au moment de l'achat d'un nouvel appareil équivalent.
L'utilisateur est responsable de la remise de l'appareil à la fin de sa vie aux structures de collecte, sous peine de sanctions prévues par la législation en vigueur sur les déchets.
La collecte différenciée adaptée pour l'envoi successif de l'appareil qui n'est plus utilisé au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter de possibles effets négatifs sur l'environnement et sur la santé et favorise le recyclage des matériaux dont le produit est composé.
Pour plus d'informations concernant les systèmes de collecte disponibles, s'adresser au service local d'élimination des déchets ou au magasin où l'achat a été effectué.
Les producteurs et les importateurs obtempèrent à leur responsabilité pour le recyclage, le traitement et l'élimination dans le respect de l'environnement, aussi bien directement qu'en participant à un système collectif.

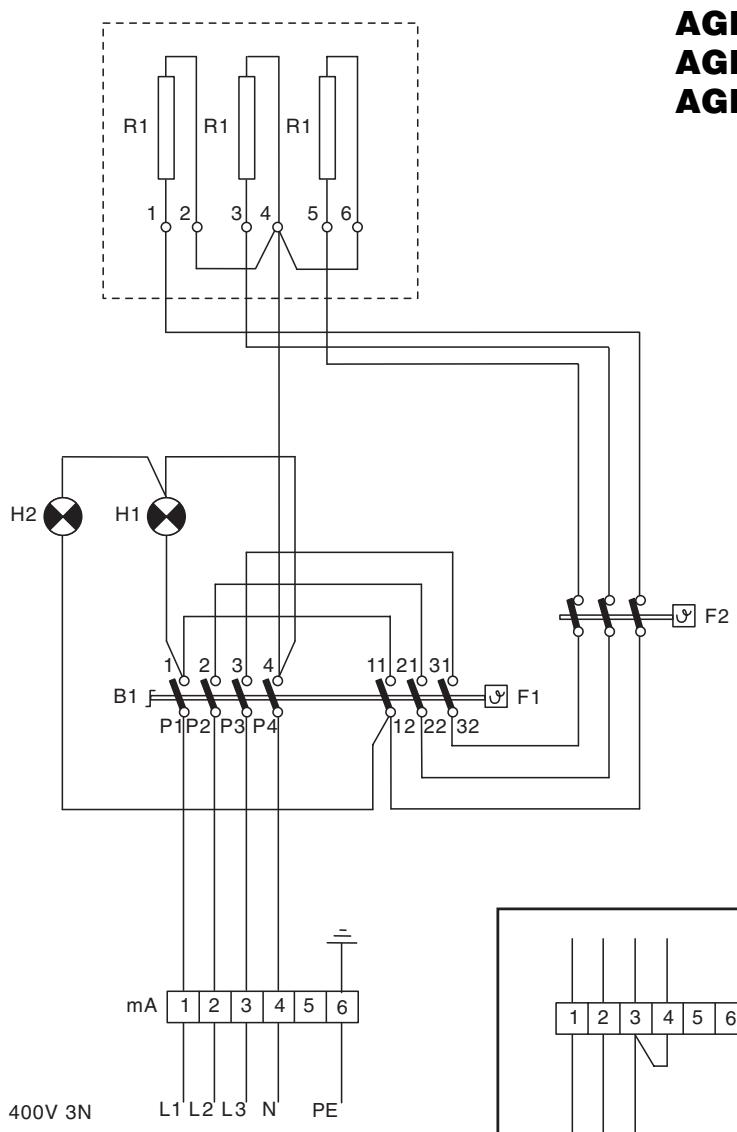

Schémas électriques
AGB 604-605-606/WP
AGB 536-537-538/WP
AGB 551-552-553/WP
230V 3
mA Boîte à bornes B1 Interrupteur F1 Thermostat H1 Lampe témoin verte H2 Lampe témoin orange R1 Résistance 1650 W F2 Thermostat de sûreté
Puissance totale:
5000W
Schémas électriques
AGB 609/WP
230V 3
mA Boîte à bornes B1 Interrupteur F1 Thermostat H1 Lampe témoin verte H2 Lampe témoin orange R1 Résistance 1650 W F2 Thermostat de sûreté
Puissance totale:
6750 W
AGB 610/WP
mA Boîte à bornes B1 Interrupteur F1 Thermostat H1 Lampe témoin verte H2 Lampe témoin orange R1 Résistance 1650 W F2 Thermostat de sûreté
Puissance totale:
6750 W

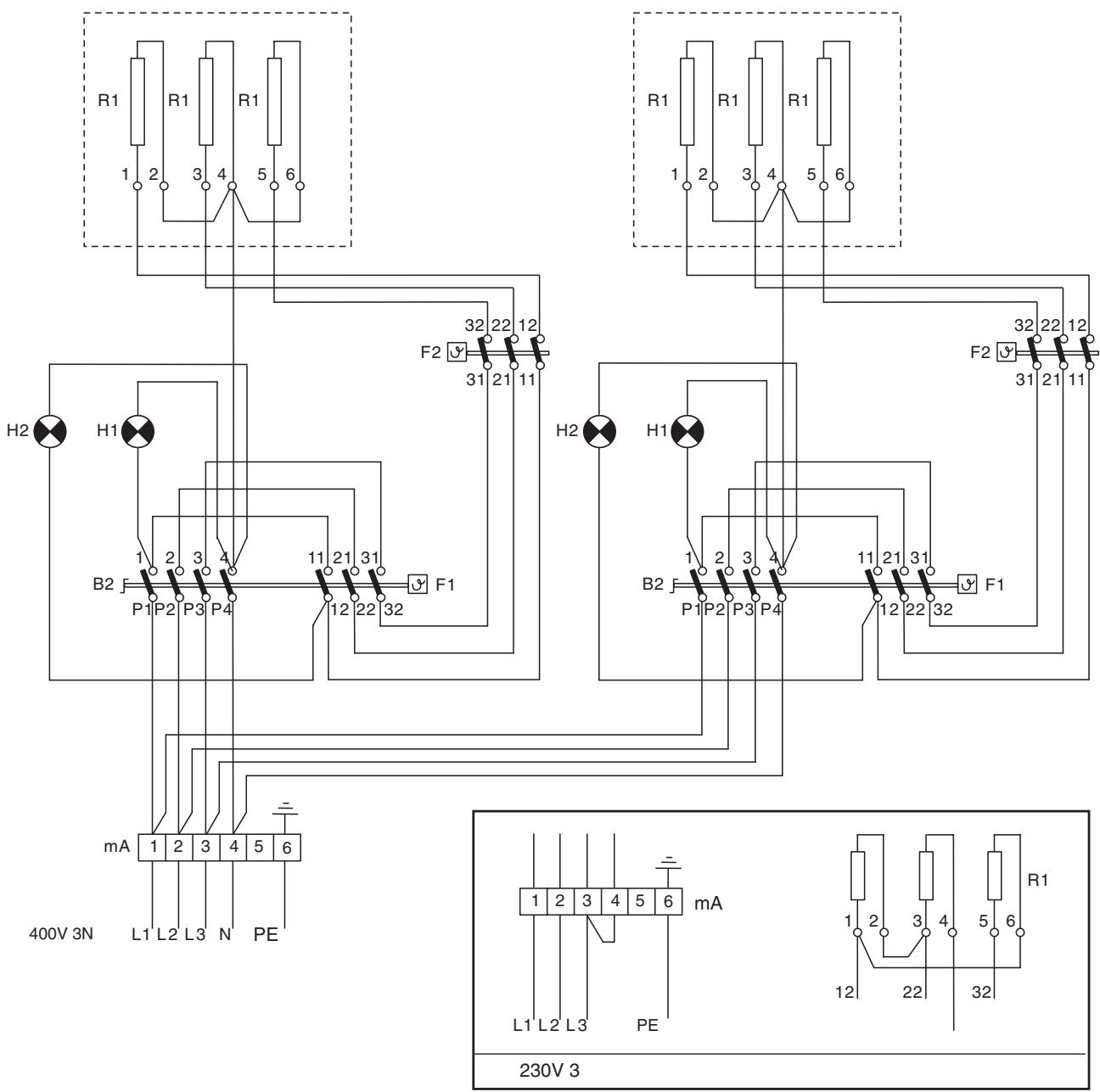

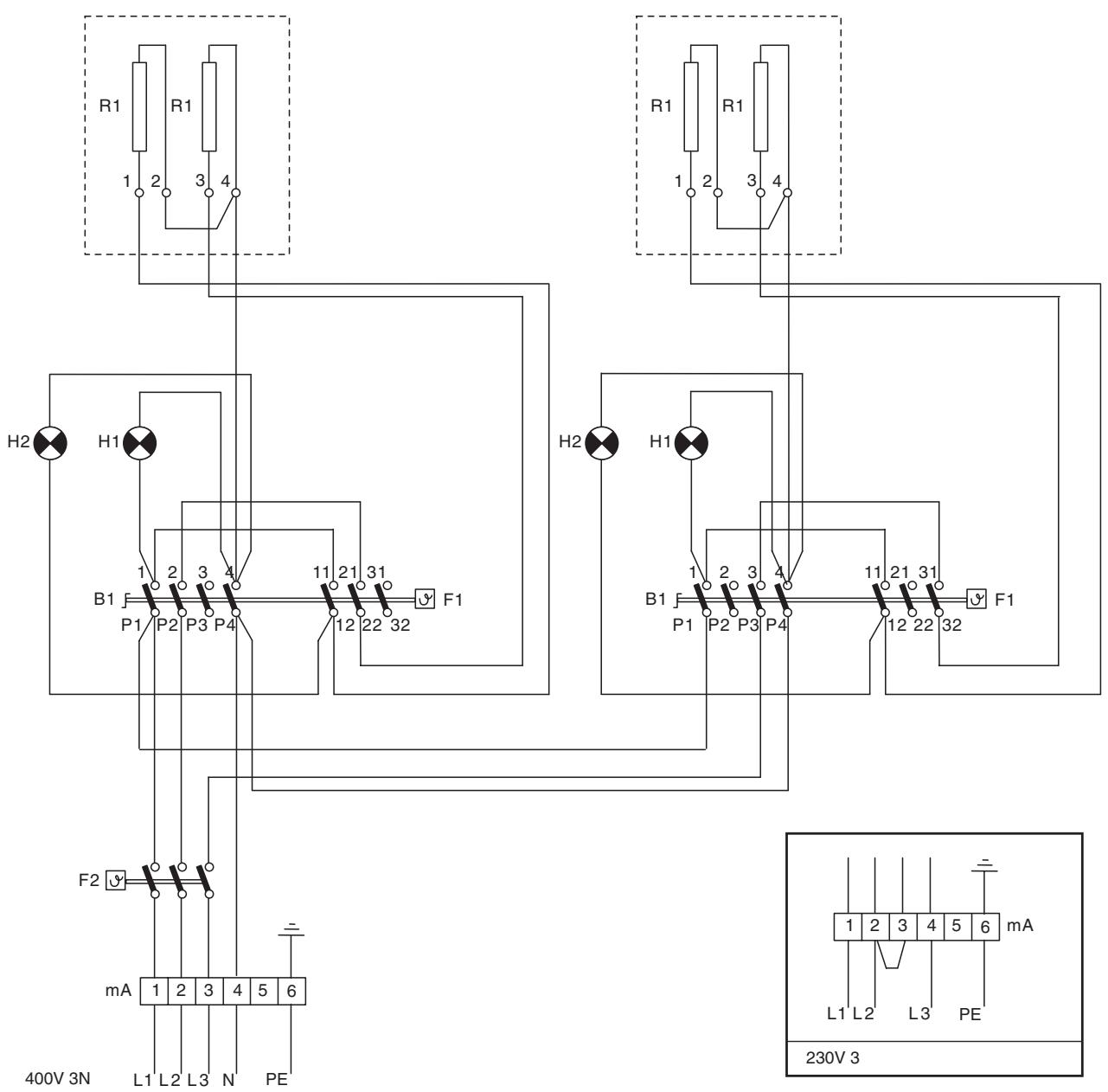

Schémas électriques
AGB 543-544-545/WP
AGB 558-559-560/WP
mA Boîte à bornes B1 Interrupteur F1 Thermostat H1 Lampe témoin verte H2 Lampe témoin orange R1 Résistance 1650 W F2 Thermostat de sûreté
Puissance totale:
10000W
Avertissement
LA SOCIETE CONSTRUCTRICE SE RESERVE LE DROIT D'APPORTER A SES PRODUITS LES MODIFICATIONS QU'ELLE RETIENDRA UTILES OU NECESSAIRS, SANS TOUTEFOIS EN COMPROMETTURES LES CHARACTERISTIQUES ESSENTIELLES.
LA SOCIETE CONSTRUCTRICE DECLINE TOUTERESponsABILITE EN CAS DE NON RESPECT DESNORMES CONTENUES DANS CET OPUSCULE.
POUR VOTRE SECURITE CES DOCUMENTS DOIVENT ETRE UTILISES PAR DES SPECIALISTES AGREES, SEULS HABILITES A REPARER VOTRE APPAREIL EN PANNE.
